Государственное образовательное учреждение
высшего профессионального образования
"ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ"
М.Н. ЛАТУТОВА Л. Г. ЛУКИНА
ТОПЛИВО
Учебное пособие
Санкт-Петербург
2005
УДК 662.61.9:621.892:663.63
ББК Г214(я7)
Л27
Латутова М.Н., Лукина Л.Г.
Т
Л27
опливо: Учебное пособие. – СПб.: Петербургский государ-ственный университет путей сообщения, 2005. – 35 с.
Библиогр.: 4 назв. Табл. 2.
Рассмотрены жидкие виды топлива и приведена их классификация. Особое внимание уделено способам переработки нефти, эксплуатационным и физико-химическим свойствам нефтепродуктов. В разделе «Нетрадиционные энергоресурсы планеты» рассмотрены также источники производства энергии, как солнечная, ветровая, приливная, биологическая и др.
Предназначено для студентов специальности «Локомотивы (тепловозы)» и «Промышленная теплоэнергетика».
Рецензенты канд. техн. наук Т. П. Пахоменкова (дирек-тор ЭМЗ ВНИИЖ); канд. хим. наук, доцент А. В. Тарасов.
© Латутова М. Н., Лукина Л. Г., 2005
© Петербургский государственный
университет путей сообщения, 2005
ВВЕДЕНИЕ
Сегодня глобальная среднегодовая потребность в энергии составляет~8 трлн. ватт. К 2000 г. расход энергии по сравнению с 1980 г. увеличился в 4.5 раза.
Основным источником получения энергии в мире, дающим 97% её количества является ископаемое топливо, в том числе 38% составляет уголь, 19%-природный газ и 10%- нефть. 2% электроэнергии вырабатывается на ГЭС, а другие источники, такие как ядерный распад, древесина и прочие вырабатывают 1% энергии.
Крупнейшими производителями сырой нефти являются Венесуэла, Саудовская Аравия, Кувейт и Иран. Нефти хватит ещё приблизительно на 80 лет. Все запасы нефти уже разведаны. 2/3 добываемых и разрабатываемых запасов нефти сосредоточены в Персидском заливе, а остальные находятся в России, Северной Америке и Африке. Нефтяная проблема ещё больше усложняется в результате низкоэффективных способов добычи нефти. Местами из недр земли берётся только 30-35% нефти. Поскольку цены на неё растут, экономически эффективной может стать вторичная добыча, что позволит поднять на поверхность 40-45% нефти.
1. ЖИДКОЕ ТОПЛИВО
1.1. Свойства и состав нефти
Основной источник получения жидкого топлива – переработка нефти. Нефть - это маслянистая, опалесцирующая жидкость с характерным запахом. Аромат нефти придают сопутствующий ей сероводород, остатки растительных и животных организмов.
Каждая нефть имеет только ей присущий цвет: темно-зеленая нефть Кавказа, желтоватая нефть Сибири, розоватая нефть Белоруссии, абсолютно черная нефть Мангышлака.
Нефть легче воды, ее протность колеблется от 0,7 до 0,9 г/см3. Многокомпонентный и сложный состав нефти отражается в чрезвычайно больших диапазонах колебания ее средней относительной молекулярной массы. В состав нефти входят: парафины (алканы); нафтены (циклоалканы); ароматические углеводороды (арены); гетероатомные соединения (углеводороды, в состав которых входят иные атомы, кроме С и Н); S-,N-,O-содержащие соединения; смолы, асфальтены; карбены, карбиды (обедненные водородом высокомолекулярные соединения). Олефины (алкены) образуются во всех процессах переработки нефти, но в сырой нефти отсутствуют.
Анализ показывает, что основными элементами нефти являются углерод (82-87%) и водород (11-15%). Остальные элементы (кислород, азот, сера) обычно составляют в сумме не более 10%, и только в тяжелых смолистых фракциях их содержание более значительно. Именно соотношение «углерод – водород» является отличительным признаком нефти от других видов горючих ископаемых.
Природные нефти и продукты их перегонки содержат парафиновые (метановые), циклические (насыщенные) и ароматические углеводороды. В незначительных количествах иногда встречаются ненасыщенные углеводороды. По характеру преобладания той или иной группы углеводородов, нефти подразделяются на метановые, нафтеновые, ароматические.
Метановые (парафиновые) углеводороды нефти содержат от одного до сорока атомов углерода в цепи. Первые пять соединений (от С1 до С5) в обычных условиях газообразны. Они в основном входят в природные или попутные газы, находясь в нефти в растворенном состоянии. В их составе преобладает метан (до 70%). Наряду с газообразными и жидкими углеводородами, нефти содержат высококипящие (~3000С) вещества, которые в обычных условиях бывают твердыми. Средняя относительная молекулярная масса их может быть близка к 500, что соответствует полимерам, содержащим в цепи 40 атомов углерода. Из твердых углеводородов нефти можно выделить три основных компонента – парафин, церезин и озокерит.
Парафин – белый полупрозрачный продукт с температурой плавления 600С; он содержит в основном смесь предельных углеводородов нормального строения. Церезин состоит преимущественно из слаборазветвленных изопарафинов; температура его плавления близка к 800С. Озокерит представляет собой смесь высококипящих предельных углеводородов.
Нафтены объединяют циклопарафиновые соединения. Это могут быть и моно-, и полициклические соединения с общей формулой CnH2n, CnH2n-2, CnH2n-4. Атомы углерода в них соединены простой одинарной связью в циклические структуры, содержащие чаще всего каркас из пяти и шести углеродных атомов. Обычно в нефтях может находиться до 80% циклопарафинов. Нафтены имеют более высокую температуру кипения и плавления, чем метановые углеводороды с тем же числом атомов углерода.
Последняя группа углеводородов в составе нефти – ароматические. Их содержание в нефти может доходить до 35%. Ароматические углеводороды имеют более высокую температуру кипения, чем нафтеновые компоненты углеводородной части нефти. Этот класс соединений особенно беден водородом и обладает более высокой термической устойчивостью. Ароматические углеводороды представлены в нефти моно- и полициклическими соединениями.
Алкены в природных нефтях содержатся в крайне малых количествах. Также невелико содержание в нефти кислород- и азотсодержащих соединений. Основное количество кислородсодержащих соединений нефти приходится на органические кислоты и фенолы. Азотсодержащие соединения находятся в нефти в виде гетероциклических соединений, одно из них – производное пиррола – порфирин. Продукты преобразования его придают нефти такое отличительное свойство, как оптическая активность.
Следует отметить сернистые соединения, содержащиеся в нефти: неорганические соединения – сероводород и свободная сера, органические – меркаптаны, алифатические сульфиды, сульфоновые кислоты, эфиры серной кислоты. Содержание сернистых соединений достаточно высоко и может достигать 6%. Они ухудшают качество нефти, снижают ее потребительную стоимость.
После отгонки всех остальных фракций нефти остаются смолы – сложная смесь высокомолекулярных продуктов. Их в нефти может быть довольно много – до 40%. Один из компонентов смол – асфальтен. Это смесь твердых высоплавких веществ черного цвета.
Наряду с органическими соединениями в состав нефти входят соли различных неорганических кислот. Нефть извлекает их, проходя через различные слои породы. Эти соединения играют значительную роль в характеристике зольного остатка после сожжения нефти. Содержание золы составляет сотые доли процента, а на долю металлов в них приходится до 60%.
1.2. Фракционная перегонка нефти
Топливо получают из сырой нефти путем фракционной прегонки. Каждая фракция, полученная в результате пергонки, представляет собой смесь углеводородов, кипящих в определенном интервале температур (табл. 1.).
Таблица 1
Фракции, получаемые при перегонке нефти
| Фракция | Содер-жание,% | Число атомов углерода в молекуле | Интервал температур кипения, 0С | Применение | ||
| 1 | 2 | 3 | 4 | 5 | ||
| Газ | 2 | 1 – 4 | 0 – 20 | Топливо | ||
| Петролейный эфир | 2 | 5 – 7 | 20 – 100 | Растворитель | ||
| Продолжение табл. 1 | ||||||
| 1 | 2 | 3 | 4 | 5 | ||
| Бензин | 32 | 5 – 12 | 30 – 200 | Моторное топливо | ||
| Керосин | 18 | 12 – 18 | 175 – 300 | Дизельное и реактивное топливо | ||
| Газойль (со-ляровое масло) | 20 | 14 – 25 | 200 – 400 | Используется в ди-зельных двигателях | ||
| Смазочные масла | | 20 – 35 | 350 – 500 | Смазка | ||
| Парафин | | 25 – 40 | Твердая часть, выделяемая из масел | Изоляционный материал в электротехнике | ||
| Битум (асфальт) | 25 | >35 | >500 | Покрытие дорог и кровли зданий | ||
Газовая фракция. Газы, получаемые при переработке нефти, представляют собой простейшие неразветвленные алканы: этан, пропан и бутаны. Эта фракция имеет промышленное название нефтезаводской (нефтяной) газ. Ее удаляют из сырой нефти до того, как подвергнуть ее первичной перегонке, или же выделяют из бензиновой фракции после первичной перегонки. Нефтезаводской газ используют в качестве газообразного горючего или же подвергают его сжижению под давлением, чтобы получить сжиженный нефтяной газ. Последний поступает в продажу в качестве жидкого топлива или используется как сырье для получения этилена на крекинг-установках.
Бензиновая фракция. Эта фракция используется для получения различных сортов моторного топлива. Она представляет собой смесь различных углеводородов, которую нередко подвергают термическому риформингу.
Качество бензина как моторного топлива определяется его октановым числом. Оно указывает процентное объемное содержание 2,2,4-триметилпентана (изооктана) в смеси 2,2,4-триметилпентана и гептана (алкан с неразветвленной цепью), которая обладает такими же детонационными характеристиками горения, как и испытуемый бензин.
Плохое моторное топливо имеет нулевое октановое число, а хорошее топливо - октановое число 100. Октановое число бензиновой фракции, получаемой из сырой нефти, обычно не превышает 60. Характеристики горения бензина улучшаются при добавлении в него антидетонаторной присадки, в качестве которой используется тетраэтилсвинец(IV), Рb(С2Н5)4. Тетраэтилсвинец представляет собой бесцветную жидкость, которую получают при нагревании хлорэтана со сплавом натрия и свинца:
При горении бензина, содержащего эту присадку, образуются частицы свинца и оксида свинца(II). Они замедляют определенные стадии горения бензинового топлива и, тем самым, препятствуют его детонации. Вместе с тетраэтилсвинцом в бензин добавляют еще 1,2-дибромэтан. Он реагирует со свинцом и свинцом(II), образуя бромид свинца(II). Поскольку бромид свинца(II) представляет собой летучее соединение, он удаляется из автомобильного двигателя с выхлопными газами.
Лигроин (нафта). Эту фракцию перегонки нефти получают в промежутке между бензиновой и керосиновой фракциями. Она состоит преимущественно из алканов.
Большую часть лигроина, получаемого при перегонке нефти, подвергают риформингу для превращения в бензин. Однако значительная его часть используется как сырье для получения других химических веществ.
Керосин. Керосиновая фракция перегонки нефти состоит из алифатических алканов, нафталинов и ароматических углеводородов. Часть ее подвергается очистке для использования в качестве источника насыщенных углеводородов-парафинов, а другая часть подвергается крекингу с целью превращения в бензин. Однако основная часть керосина используется в качестве горючего для реактивных самолетов.
Газойль. Эта фракция переработки нефти известна под названием дизельного топлива. Часть ее подвергают крекингу для получения нефтезаводского газа и бензина. Однако, главным образом, газойль используют в качестве горючего для дизельных двигателей. В дизельном двигателе зажигание топлива производится в результате повышения давления. Поэтому они обходятся без свечей зажигания. Газойль используется также как топливо для промышленных печей.
Мазут. Эта фракция остается после удаления из нефти всех остальных фракций. Большая его часть используется в качестве жидкого топлива для нагревания котлов и получения пара на промышленных предприятиях, электростанциях и в корабельных двигателях. Однако некоторую часть мазута подвергают вакуумной перегонке для получения смазочных масел и парафинового воска. Смазочные масла подвергают дальнейшей очистке путем экстракции растворителя. Темный вязкий материал, остающийся после вакуумной перегонки мазута, называется «битум», или «асфальт». Он используется для изготовления дорожных покрытий.
1.3. Другие способы переработки нефти
Для переработки нефти используют также крекинг и риформинг.
Крекинг. В процессе крекинга крупные молекулы высококипящих фракций сырой нефти расщепляются на меньшие молекулы, из которых состоят низкокипящие фракции.
В результате крекинга получают бензины, а также алкены, необходимые как сырье для химической промышленности. Крекинг, в свою, очередь подразделяется на три важнейших типа: гидрокрекинг, каталитический крекинг и термический крекинг.
Гидрокрекинг. Эта разновидность крекинга позволяет превращать высококипящие фракции нефти (воски и тяжелые масла) в низкокипящие фракции. Процесс гидрокрекинга заключается в том, что подвергаемую крекингу фракцию нагревают под очень высоким давлением в атмосфере водорода. Это приводит к разрыву крупных молекул и присоединению водорода к их фрагментам. В результате образуются насыщенные молекулы небольших размеров. Гидрокрекинг используется для получения газойля и бензинов из более тяжелых фракций.
Каталитический крекинг. Этот метод приводит к образованию смеси насыщенных и ненасыщенных продуктов. Каталитический крекинг проводится при сравнительно невысоких температурах, а в качестве катализатора используется смесь кремнезема и глинозема. Таким путем получают высококачественный бензин и ненасыщенные углеводороды из тяжелых фракций нефти.
Термический крекинг. Крупные молекулы углеводородов, содержащихся в тяжелых фракциях нефти, могут быть расщеплены на меньшие молекулы путем нагревания этих фракций до температур, превышающих их температуру кипения. Как и при каталитическом крекинге, в этом случае получают смесь насыщенных и ненасыщенных продуктов. Например:
Термический крекинг имеет особенно важное значение для получения ненасыщенных углеводородов, например, этилена и пропена. Для термического крекинга используются паровые крекинг-установки, в которых углеводородное сырье нагревают в печи до 800°С и разбавляют паром. Это увеличивает выход алкенов. После того, как крупные молекулы исходных углеводородов расщепятся на более мелкие молекулы, горячие газы охлаждают водой, которая превращается в сжатый пар. Затем охлажденные газы поступают в ректификационную (фракционную) колонну, где они охлаждаются до 40°С. Конденсация более крупных молекул приводит к образованию бензина и газойля. Несконденсировавшиеся газы сжимают в компрессоре, который приводится в действие сжатым паром, полученным на стадии охлаждения газов. Окончательное разделение продуктов производится в колоннах фракционной перегонки.
Риформинг. В отличие от процессов крекинга, которые заключаются в расщеплении более крупных молекул на менее крупные, процессы риформинга приводят к изменению структуры молекул или к их объединению в более крупные молекулы. Риформинг используется в переработке сырой нефти для превращения низкокачественных бензиновых фракций в высококачественные фракции. Кроме того, он используется с целью получения сырья для нефтехимической промышленности. Процессы риформинга могут быть подразделены на три типа: изомеризация, алкилирование, а также циклизация и ароматизация.
Изомеризация. В этом процессе молекулы одного изомера подвергаются перегруппировке с образованием другого изомера. Процесс изомеризации имеет очень важное значение для повышения качества бензиновой фракции, получаемой после первичной перегонки сырой нефти. Процесс нагрева данной фракции до 500-600°С под давлением 20-50 атм носит название термического риформинга.
Для изомеризации неразветвленных алканов может также применяться каталитический риформинг. Например, бутан можно изомеризовать, превращая его в 2-метилпропан, с помощью катализатора из хлорида алюминия при температуре 100°С или выше:
Алкилирование. В этом процессе алканы и алкены, которые образовались в результате крекинга, воссоединяются с образованием высокосортных бензинов. Такие алканы и алкены обычно имеют от двух до четырех атомов углерода. Процесс проводится при низкой температуре с использованием сильнокислотного катализатора, например, серной кислоты:

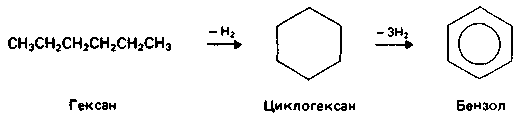

Циклизация и ароматизация. При пропускании бензиновой и лигроиновой фракций, полученных в результате первичной перегонки сырой нефти, над поверхностью таких катализаторов, как платина или оксид молибдена(VI), на подложке из оксида алюминия, при температуре 500°С и под давлением 10-20 атм происходит циклизация с последующей ароматизацией гексана и других алканов с более длинными неразветвленными цепями:
Отщепление водорода от гексана, а затем от циклогексана, называется дегидрированием. Риформинг этого типа в сущности представляет собой один из процессов крекинга. Его называют платформингом, каталитическим риформингом или просто риформингом. В некоторых случаях в реакционную систему вводят водород, чтобы предотвратить полное разложение алкана до углерода и поддержать активность катализатора. В этом случае процесс называется гидроформингом.
Очистка от серы. Сырая нефть содержит сероводород и другие соединения, содержащие серу. Содержание серы в нефти зависит от месторождения. При перегонке сырой нефти органические соединения, содержащие серу, расщепляются, и в результате образуется дополнительное количество сероводорода. Сероводород попадает в нефтезаводской газ или во фракцию сжиженного нефтяного газа. Поскольку сероводород обладает свойствами слабой кислоты, его можно удалить, обрабатывая нефтепродукты каким-либо слабым основанием. Из полученного, таким образом, сероводорода можно извлекать серу, сжигая сероводород в воздухе и пропуская продукты сгорания над поверхностью катализатора из оксида алюминия при температуре 400°С. Суммарная реакция этого процесса описывается уравнением
1.4. Эксплуатационные, физико-химические свойства и показатели качества нефтепродуктов
Температура застывания нефтепродукта - температура, при которой нефтепродукт теряет подвижность в условиях испытания.
Испаряемость нефтепродукта - эксплуатационное свойство, характеризующее способность нефтепродукта переходить из жидкого состояния в газообразное.
