	Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Уральский государственный горный университет»
И. Б. Белоносова ИНЖЕНЕРНАЯ ГРАФИКА. РЕЗЬБА Методическое пособие по теме «Условности машиностроительного черчения» для студентов всех специальностей»
Екатеринбург – 2012

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Уральский государственный горный университет»


ОДОБРЕНО

Методической комиссией

инженерно-экономического

факультета

«27» декабря 2011 г.

Председатель комиссии

_________доц. И. А. Тяботов


И. Б. Белоносова


ИНЖЕНЕРНАЯ ГРАФИКА.

РЕЗЬБА

Методическое пособие
по теме «Условности машиностроительного черчения»
для студентов всех специальностей»


3-е издание, исправленное и дополненное





Издание УГГУ Екатеринбург, 2012

Б


43

Рецензенты: Н. Н. Черемных, д. т. н., проф. Уральского государственного лесотехнического университета,

Л. Г. Тимофеева, доцент Уральского государственного лесотехнического университета.


Пособие рассмотрено на заседании кафедры инженерной графики 06.07.2010 года (протокол №5) и рекомендовано для издания в УГГУ.


Белоносова И. Б.

Б 43 ИНЖЕНЕРНАЯ ГРАФИКА. Резьба. Методическое пособие по теме «Условности машиностроительного черчения» для студентов всех специальностей. 3-е издание, исправленное и дополненное / И. Б. Белоносова; Уральский гос. горный ун-т. – Екатеринбург: Изд-во УГГУ, 2012. – 38 с.


В методическом пособии содержатся исходные данные для индивидуальных заданий, примеры их выполнения, а также основные сведения о резьбах, применяемых в машиностроении, параметрах и технологических элементах резьб в соответствии с Государственными стандартами.

Пособие предназначено для студентов всех специальностей.


© Белоносова И. Б., 1994, 2002, 2012

© Уральская государственная горно-геологическая академия 1994, 2002.

© Уральский государственный горный университет, 2012

ОГЛАВЛЕНИЕ



Резьбовые соединения широко распространены в машиностроении. Они обладают такими достоинствами, как универсальность, высокая надежность, способность воспринимать большие нагрузки, удобство сборки и разборки, простота изготовления.

РЕЗЬБА. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (ГОСТ 11708-82)

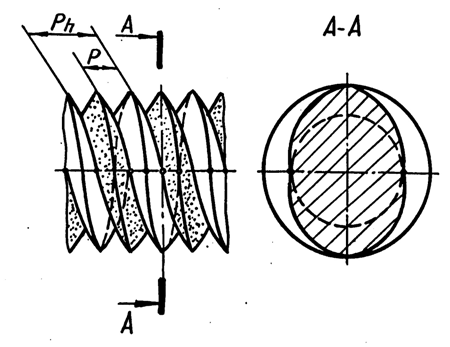

Резьба – поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности (рис. 1)




Рис. 1


Резьбы классифицируются по следующим признакам:

1. В зависимости от формы поверхности, на которой нарезана резьба, они подразделяются на цилиндрические и конические.

2. В зависимости от расположения резьбы на поверхности стержня или отверстия они подразделяются на внешние и внутренние.

3. В зависимости от формы профиля различают резьбы треугольного, прямоугольного, круглого и других профилей (рис. 2).


Рис. 2

4. По эксплуатационному назначению резьбы делятся на крепежные (метрические, дюймовые), крепежно-уплотнительные (трубные, конические), ходовые (трапецеидальные, упорные, прямоугольные, круглые), специальные и др.

5. В зависимости от направления винтовой поверхности различают правые и левые резьбы.

6. По числу заходов резьбы подразделяются на однозаходные и многозаходные (двух-трехзаходные) и др.


Все резьбы разделяют на следующие группы:

  стандартизованные – резьбы с установленными стандартами параметрами: профилем, шагом, диаметром;

  нестандартизованные или специальные – резьбы, параметры которых не соответствуют стандартизованным.

Основные элементы и параметры резьб имеют следующие определения.

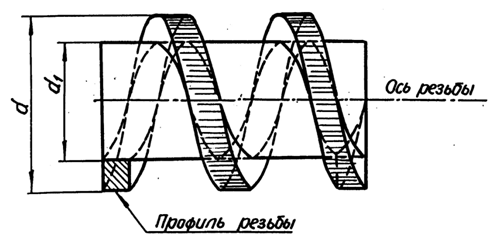

Ось резьбы – прямая, относительно которой происходит винтовое движение контура, образующего резьбу (рис. 2).

Профиль резьбы – контур сечения резьбы плоскостью, проходящей через ее ось. Резьбу называют по форме ее профиля: треугольной, прямоугольной, трапецеидальной и т. п.

Левая резьба – образована контуром, вращающимся против часовой стрелки и перемещающимся вдоль оси в направлении от наблюдателя. К обозначению левых резьб добавляется «LH».

Правая резьба – образована контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя.

Шаг резьбы (Р) – расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы (рис. 1).

Ход резьбы (Р_h)   расстояние между ближайшими одноименными и боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы.

Наружный диаметр резьбы (d – для болта, D – для гайки) – диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы (рис. 2).

Внутренний диаметр резьбы (d₁ – для болта, D₁ – для гайки) – диаметр воображаемого цилиндра, описанного во впадины наружной резьбы или в вершины внутренней резьбы.
