ЗАДАНИЕ ПО ТЕМЕ «РЕЗЬБЫ»

6.1. Цель задания

Целью задания является изучение резьб, применяемых в машиностроении, условное изображение и обозначение резьбы и ее технологических элементов. При изучении резьбы и выполнении задания студент должен приобрести навыки общения с государственными стандартами по данной теме.

6.2. Содержание задания

Задание выполняется карандашом на формате А3 в масштабе 1:1.

Вычертить вал в соответствии со своим вариантом, обозначив размеры технологических элементов резьб (см. рис. 17-20).

Выполнить сечение по шпоночному пазу.

Варианты заданий

Таблица 2

Номер варианта	Тип вала	Диаметр вала DВ	Левый конец вала			Правый конец вала
			Тип резьбы	d	P	Тип резьбы	d	P
1	2	3	4	5	6	7	8	9
	I	80	M	64	4,0	S	28	5,0
	II	60	Tr	42	3,0	M	27	2,0
	III	70	M	64	6,0	Tr	42	3,0
	IV	26	M	24	3,0	Tr	40	3,0
	I	60	M	42	4,0	Tr	48	3,0
	II	63	M	30	3,5	Tr	44	3,0
	III	71	Tr	50	3,0	M	27	3,0
	IV	27	M	27	3,0	Tr	42	3,0
	I	63	M	42	3,0	S	20	2,0
	II	70	Tr	48	3,0	M	36	4,0
	III	73	M	64	4,0	Tr	48	3,0
	IV	30	M	30	3,5	Tr	42	3,0
	I	70	M	64	3,0	Tr	24	2,0
	II	60	M	48	2,0	Tr	40	3,0
	III	75	Tr	65	4,0	Tr	42	4,0
	IV	40	M	42	3,0	Tr	65	4,0
	I	71	M	60	3,0	Tr	46	3,0
	II	65	Tr	28	2,0	М	30	3,5
	III	78	M	45	4,5	M	30	3,0
	IV	28	M	24	2,0	Tr	44	3,0
	I	73	M	52	5,0	Tr	28	2,0
	II	67	M	42	3,0	Tr	30	3,0
	III	80	Tr	50	3,0	M	24	3,0
	IV	32	M	27	2,0	Tr	46	3,0
	I	75	M	48	3,0	S	22	2,0
	II	71	Tr	65	4,0	M	48	3,0
	III	82	M	56	5,5	Tr	40	3,0
	IV	32	M	30	3,0	Tr	48	3,0

Окончание табл. 2

1	2	3	4	5	6	7	8	9
	I	80	M	42	4,0	Tr	24	2,0
	II	73	M	64	3,0	Tr	50	3,0
	III	85	Tr	46	3,0	M	22	2,5
	IV	28	M	24	1,5	Tr	40	3,0
	I	85	M	48	4,0	S	32	6,0
	II	80	Tr	42	3,0	M	33	2,0
	III	70	M	39	1,5	Tr	24	2,0
	IV	40	M	39	1,5	Tr	50	3,0
	I	82	M	56	5,5	Tr	24	2,0
	II	72	M	48	4,0	Tr	50	3,0
	III	71	Tr	50	3,0	M	30	3,5
	IV	36	M	42	2,0	Tr	52	3,0
	I	63	M	48	2,0	S	26	5,0
	II	71	Tr	65	4,0	M	36	3,0
	III	73	M	48	3,0	Tr	28	2,0
	IV	40	M	42	4,5	Tr	60	3,0
	I	80	M	64	6,0	Tr	28	2,0
	II	75	M	30	3,0	Tr	24	2,0
	III	75	Tr	65	4,0	M	36	3,0
	IV	28	M	24	3,0	Tr	40	3,0
	I	65	M	42	3,0	S	26	2,0
	II	80	Tr	55	3,0	M	39	4,0
	III	78	M	64	4,0	Tr	44	3,0
	IV	32	M	27	2,0	Tr	42	3,0
	I	67	M	48	5,0	Tr	26	2,0
	II	82	M	48	2,0	Tr	65	4,0
	III	80	Tr	52	3,0	M	36	4,0
	IV	40	M	42	4,0	Tr	65	4,0
	I	78	M	48	4,0	S	32	6,0
	II	85	Tr	42	3,0	M	42	4,0
	III	82	M	48	3,0	Tr	26	2,0
	IV	36	M	30	1,5	Tr	44	3,0

Типы валов

Тип вала	Исходный чертеж
	Левый конец вала	Правый конец вала

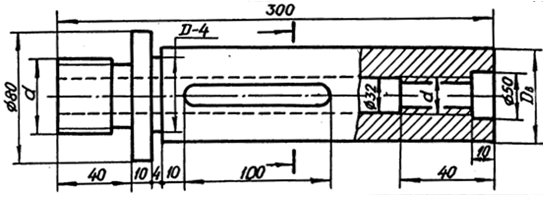

I

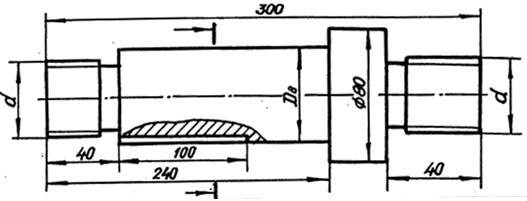

II

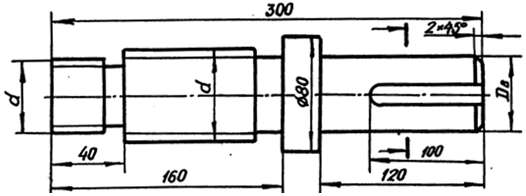

III

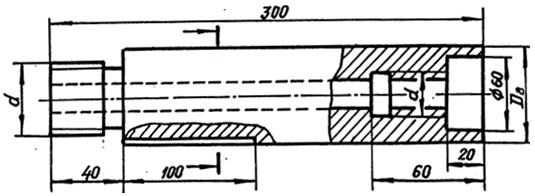

IV
