ТИПЫ РЕЗЬБ
В машино- и приборостроении применяются стандартные резьбы различных типов.
2.1. Метрическая резьба

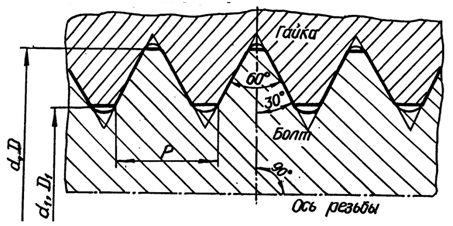

Профиль метрической резьбы представляет собой равнобедренный треугольник с углом при вершине 60 (см. рис. 3). Вершины и впадины витков имеют срез, благодаря которому между вершинами витков болта и впадинами гайки оставляется некоторый зазор, который предотвращает заклинивание.
Рис. 3
Размеры метрической резьбы для диаметров от 1 до 600 мм установлены по ГОСТ 8724-81 и 9150-81. Диаметры резьб разделены на три ряда, а шаги – на крупные и мелкие. Крупным называют наибольший из шагов для номинального размера диаметра резьбы. Метрические резьбы с крупным шагом установлены для диаметров от 1 до 63 мм; метрические резьбы с мелкими шагами для диаметров от 1 до 600 мм.
Резьба с крупным шагом обозначается прописной буквой М и номинальным диаметром, например: М24, М36.
Резьба с мелким шагом обозначается прописной буквой М, номинальным диаметром и шагом, например: М242, М362.
Резьба левая обозначается буквами LH, например: М24 LH, М242LH.
Резьбы многозаходные обозначаются буквой М, номинальным диаметром, числовым значением хода и в скобках буквой P, и числовым значением шага, например: трехзаходная резьба с шагом 2 мм – М363(Р2), для левой резьбы – М363(Р2)LH.
Согласно ГОСТ 16093-81 система допусков резьб общего назначения предусматривает допуски диаметров резьб, устанавливаемые степенями точности:
– для наружного диаметра наружной резьбы (болта) – 4, 6, 8;
– для внутреннего диаметра внутренней резьбы (гайки) – 4, 5, 6, 7, 8;
Положение полей допусков диаметров резьбы имеют следующие обозначения:
– для резьбы болтов – d, e, f, d, h;
– для резьбы гаек – E, F, G, H.
Примеры обозначения резьбы номинальным диаметром 20 мм с обозначением полей допусков:
– M20-6g с крупным шагом, наружная;
– M20-6Н с крупным шагом, внутренняя;
– M202-6g с мелким шагом, внутренняя;
– M202LH-6g с мелким шагом, наружная, левая.
Посадка обозначается дробью: числитель – поле допуска внутренней резьбы, знаменатель поле допуска наружной, например: M202LH-6Н/6g.
Для покупных крепежных изделий рекомендуется применять следующие значения полей допуска: для гайки – 6Н, 7Н и для болта 6g, 8g.
2.2. Трубная цилиндрическая резьба
Трубную цилиндрическую резьбу (ГОСТ 6357-81) применяют в трубопроводах, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой.

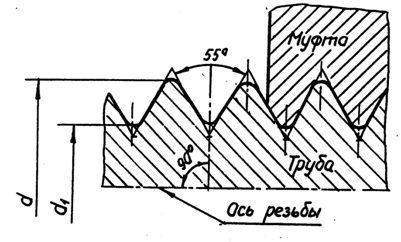

Профилем трубной резьбы (рис. 4) является равнобедренный треугольник с углом при вершине 55 и закругленными вершинами и впадинами. Профили наружной и внутренней резьбы совпадают, что обеспечивает герметичность в соединениях этой резьбы.
Характерные особенности трубной цилиндрической резьбы:
– резьба имеет более мелкий шаг и меньшую высоту профиля по сравнению с дюймовой цилиндрической резьбой;
– фактический наружный диаметр резьбы больше его номинального значения примерно на двойную толщину стенок трубы;

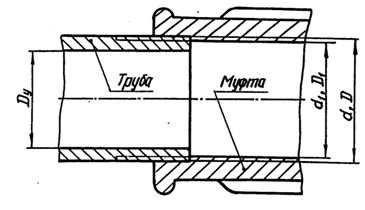

– номинальный наружный диаметр резьбы условно принимают равным внутреннему диаметру трубы, на которой нарезается резьба (рис. 5).
Рис. 4
Трубную резьбу условно обозначают в дюймах (1 = 25,4 мм), указывающих (приближенно) величину диаметра отверстия трубы, который называют диаметром условного прохода трубы и обозначают Dy.
Трубную цилиндрическую резьбу нарезают на трубах до 6. Трубы свыше 6 сваривают. Обозначение трубной цилиндрической резьбы по ГОСТ 6357-81 состоит из буквы G, номинального размера резьбы в дюймах и класса точности изготовления резьбы. Для трубной цилиндрической резьбы установлены два класса точности – А и В, например:
– резьба класса точности А: G1 – A;
– резьба левая (LH) класса точности B: G3LH – B;
– резьбовое соединение при классах точности внутренней резьбы А, наружной B: G3 – А/B.
Рис. 5
2.3. Трапецеидальная резьба
Трапецеидальная резьба по ГОСТ 9484-81 служит для передачи движений и усилий. Трапецеидальная резьба применима для диаметров от 10 до 640 мм и может иметь шаги от 2 до 48 мм. Предусмотрено выполнение резьб одного и того же диаметра, но с различными шагами.

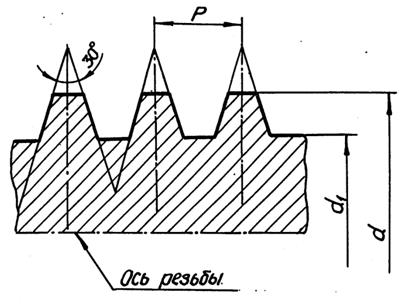

Трапецеидальная резьба имеет профиль в виде равнобочной трапеции с углом между ее боковыми сторонами, равным 30 (рис. 6).
Рис. 6
Симметричный профиль резьбы позволяет применять ее для реверсивных винтовых механизмов. Одинаковые зазоры по наружному и внутреннему диаметрам создают благоприятные условия для смазывания. Трапецеидальная резьба может быть однозаходной и многозаходной, правой и левой.
Номинальные размеры трапецеидальной однозаходной резьбы устанавливает ГОСТ 24738-81.
Условное обозначение однозаходной трапецеидальной резьбы включает буквы Tr, номинальный диаметр и шаг, а также буквы LH для левой резьбы, например, Tr403LH.
Основные размеры и допуски резьбы трапецеидальной многозаходной устанавливает ГОСТ 24739-81.
Условное обозначение трапецеидальной многозаходной резьбы содержит буквы Tr, номинальный диаметр, числовое значение хода и в скобках буква Р с числовым значением шага, например, Tr204(Р2)LH.
В производственных чертежах в обозначение резьбы обязательно включают обозначение поля допуска, состоящее из цифры, показывающей степень точности среднего диаметра резьбы, и буквы латинского алфавита, обозначающей основное отклонение этого диаметра, например, Tr204(Р2)LH-8Н/8е.
2.4. Упорная резьба
Упорная резьба обладает высокой прочностью и высоким КПД. Она применяется в грузовых винтах для передачи больших усилий, действующих в одном направлении в мощных домкратах, прессах и т. д.

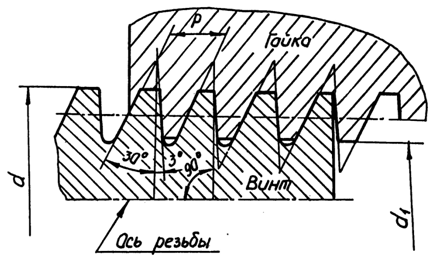

Профиль резьбы (рис. 7) представляет собой трапецию, одна сторона которой является рабочей стороной профиля, и ее положение определяется углом наклона в 3. Другая сторона трапеции (нерабочая сторона профиля) имеет угол наклона 30.
Рис. 7
Профиль и параметры упорной резьбы предусматривает ГОСТ 10177-82. Для упорной резьбы предусмотрены номинальные диаметры резьбы от 10 до 640 мм, резьба может выполняться с разными шагами при одном и том же диаметре.
На чертеже упорная резьба обозначается буквой S, номинальным диаметром и шагом, например: резьба упорная левая, имеющая номинальный диаметр 80 мм и шаг 16 мм – S8016 LH.
В прессостроении применяется также упорная резьба, профиль которой представляет собой неравнобочную трапецию с углом рабочей стороны 0 и нерабочей – 45. Усиленная упорная резьба предусмотрена для диаметров от 80 до 2000 мм.
2.5. Прямоугольная и квадратная резьбы
Прямоугольная и квадратная резьбы имеют высокий КПД и дают большой выигрыш в силе, поэтому они применяются для передачи осевых усилий в грузовых винтах и движения в ходовых винтах.
Прямоугольная и квадратная резьбы не стандартизованы, так как имеют следующие недостатки:
– в соединении (типа «болт – гайка») трудно устроить биение;
– они обладают прочностью меньшей, чем трапецеидальная резьба, так как основание витка у трапецеидальной резьбы при одном и том же шаге шире, чем у прямоугольной или квадратной резьб;
– их труднее изготовить, чем трапецеидальную.
В соответственных соединениях эти резьбы заменены трапецеидальными.

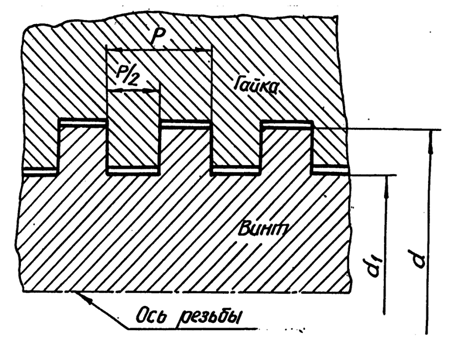

Рис.8
При изображении этих резьб обязательно указывают ее профиль и размеры (рис. 8). Диаметр резьбы предпочтительно выбирать из ряда номинальных диаметров метрической резьбы.
