Московский государственный инженерно-физический институт

(технический университет)


Факультет Автоматики и электроники


И.И.Шагурин, М.О.Мокрецов


ОСНОВЫ МИКРОПРОЦЕССОРНОЙ ТЕХНИКИ

(учебное пособие)


Часть 1

1. Общая структура и принципы функционирования


микропроцессорных систем

2. Система команд микропроцессоров и способы адресации операндов

3. Реализация и организация памяти


4. Классификация микропроцессоров, основные варианты их архитектуры и структуры


Основы микропроцессорной техники

Микропроцессором называется программно-управляемое устройство для обработки цифровой информации и управления процессом обработки, реализованное в виде большой (БИС) или сверхбольшой (СБИС) интегральной микросхемы. Таким образом, микропроцессор выполняет роль процессора в цифровых системах различного назначения. Это могут быть системы обработки информации (компьютеры), системы управления объектами и процессами, информационно-измерительные системы и другие виды систем, используемых в промышленности, бытовой технике, аппаратуре связи и многих других областях применения.

4. Общая структура и принципы функционирования


микропроцессорных систем

Большинство микропроцессорных систем имеет магистрально-модульную структуру (рис.1.1), в которой отдельные устройства (модули), входящие в состав системы, обмениваются информацией по общей системной шине – магистрали.

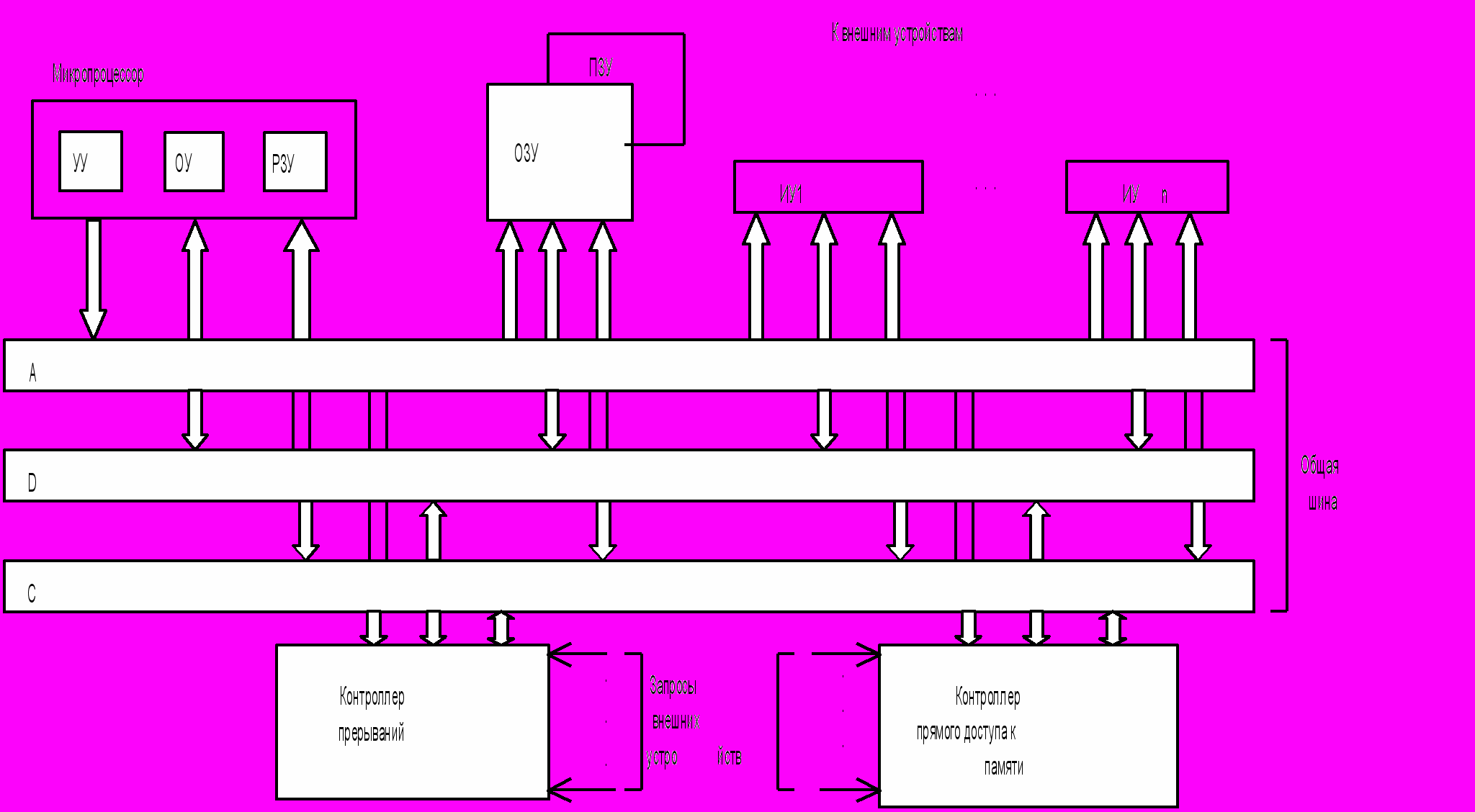

Рис.1.1. Типовая структура микропроцессорной системы

Основным модулем системы является микропроцессор, который содержит устройство управления (УУ), операционное устройство (ОУ) и регистровое запоминающее устройство (РЗУ) - внутреннюю память, реализованную в виде набора регистров. Оперативное запоминающее устройство (ОЗУ) служит для хранения выполняемой программы (или ее фрагментов) и данных, подлежащих обработке. В простейших микропроцессорных системах объем ОЗУ составляет десятки и сотни байт, а современных персональных компьютерах, серверах и рабочих станциях он достигает сотен Мбайт и более. Так как обращение к ОЗУ по системной шине требует значительных затрат времени, в большинстве современных высокопроизводительных микропроцессоров дополнительно вводится быстродействующая промежуточная память (кэш-память) ограниченного объема (от нескольких Кбайт до сотен Кбайт).

Постоянное запоминающее устройство (ПЗУ) служит для хранения констант и стандартных (неизменяемых) программ. В ПЗУ обычно записываются программы начальной инициализации (загрузки) систем, тестовые и диагностические программы и другое служебное программное обеспечение, которое не меняется в процессе эксплуатации систем. В микропроцессорных системах, управляющих определенными объектами с использованием фиксированных или редко изменяемых программ, для их хранения также обычно используется ПЗУ (память ROM – Read-Only Memory) или репрограммируемое ПЗУ (память EPROM – Electrically Programmable Read-Only Memory или флеш-память).

Остальные устройства являются внешними и подключаются к системе с помощью интерфейсных устройств (ИУ), реализующих определенные протоколы параллельного или последовательного обмена. Внешними устройствами являются клавиатура, монитор, внешние запоминающие устройства (ВЗУ), использующие гибкие или жесткие магнитные диски, оптические диски (CD-ROM), магнитные ленты и другие виды носителей информации, датчики и преобразователи информации (аналого-цифровые или цифро-аналоговые), разнообразные исполнительные устройства (индикаторы, принтеры, электродвигатели, реле и другие). Для реализации различных режимов работы к системе могут подключаться дополнительные устройства – контроллеры прерываний, прямого доступа к памяти и другие, выполняющие необходимые специальные функции управления.

Данная структура соответствует архитектуре Фон-Неймана, предложенной этим ученым в 40-х годах для реализации первых моделей цифровых ЭВМ. Ниже будут рассмотрены и другие варианты процессорных архитектур.

Системная шина содержит несколько десятков (в сложных системах более 100) проводников, которые в соответствии с их функциональным назначением подразделяются на отдельные шины - адреса А, данных D и управления C. Шина A служит для передачи адреса, который формируется микропроцессором и позволяет выбрать необходимую ячейку памяти ОЗУ (ПЗУ) или требуемое ИУ при обращении к внешнему устройству. Шина D служит для выборки команд, поступающих из ОЗУ или ПЗУ в УУ микропроцессора, и для пересылки обрабатываемых данных (операндов) между микропроцессором и ОЗУ или ИУ (внешним устройством). По шине C передаются разнообразные управляющие сигналы, определяющие режимы работы памяти (запись или считывание), интерфейсных устройств (ввод или вывод информации) и микропроцессора (запуск, запросы внешних устройств на обслуживание, информация о текущем режиме работы и другие сигналы).

Разрядность шины данных D обычно соответствует разрядности операндов, обрабатываемых микропроцессором. Поэтому шина D содержит 8, 16 или 32 линии для передачи соответствующих разрядов данных и команд. В ряде последних моделей микропроцессоров используется шина D с расширенной разрядностью, чтобы обеспечить одновременную передачу нескольких команд или операндов. Например, 32-разрядные микропроцессоры Pentium имеют 64-разрядную шину данных.

Разрядность шины адреса A определяет максимальный объем адресуемой процессором внешней памяти. Например, 16-разрядная шина A обеспечивает адресацию памяти объемом до 64 Кбайт, а 32-разрядная шина – до 4 Гбайт. Процессоры Pentium II, Pentium III, Pentium 4 имеют 36-разрядную шину адреса, обеспечивающую обращение к памяти объемом до 64 Гбайт. Отметим, что в ряде микропроцессоров, например в Pentium, вместо младших разрядов адреса формируются сигналы выборки соответствующих байтов (сигналы байтной выборки BEi, где i – номер байта), которые позволяют организовать хранение байтов в отдельных банках памяти.

Во многих микропроцессорных системах передача адреса и данных сопровождается посылкой контрольных битов четности, которые обеспечивают выявление возможных ошибок, возникающих в процессе обмена. При этом обычно реализуется побайтный контроль четности, при котором каждый байт адреса или данных сопровождается дополнительным (9-м) контрольным битом, поступающим на отдельный вывод микропроцессора.

В некоторых системах для уменьшения числа необходимых линий связи и соответствующих выводов и контактов используется мультиплексирование линий адреса и данных. В таких системах для передачи адреса и данных используются одни и те же линии связи, на которые сначала выдается адрес, а затем поступают данные. Например, 16-разрядные микроконтроллеры семейства MCS-196, выпускаемые компанией Intel, имеют мультиплексированную 16-разрядную шину адреса-данных AD. Обмен информацией по мультиплексированной шине AD требует введения отдельного регистра для хранения адреса в процессе пересылки данных. При этом требуется также дополнительное время для реализации обмена, что несколько снижает производительность системы.

Разрядность шины управления С определяется организацией работы системы, возможностями реализации различных режимов ее функционирования, используемыми методами контроля микропроцессора и других устройств. Поэтому набор передаваемых по шине C управляющих сигналов является индивидуальным для каждой модели микропроцессора. Имеется ряд управляющих сигналов, которые используются в большинстве микропроцессорных систем. К ним относятся сигналы начального запуска (RESET), сигналы, задающие режим работы памяти (чтение – RD, запись - WR), сигналы, необходимые для реализации прерываний и ряд других. В простых системах для передачи управляющих сигналов может использоваться всего несколько линий, а в сложных системах число этих линий составляет несколько десятков.

В процессе функционирования микропроцессорной системы реализуются следующие основные режимы ее работы:

-выполнение основной программы;

-вызов подпрограммы;

-обслуживание прерываний и исключений;

-прямой доступ к памяти.

Рассмотрим основные принципы реализации этих режимов.


Выполнение основной программы.

В этом режиме процессор выбирает из ОЗУ очередную команду программы и выполняет соответствующую операцию. Команда представляет собой многоразрядное двоичное число (рис. 1.2), которое состоит из двух частей (полей) – кода операции КОП и кода адресации операндов КАД. Код операции КОП задает вид операции, выполняемой данной командой, а код адресации КАД определяет выбор операндов (способ адресации), над которыми производится заданная операция. В зависимости от типа микропроцессора команда может содержать различное число разрядов (байтов). Например, команды процессоров Pentium содержат от 1 до 15 байтов, а процессоры с RISC-архитектурой обычно используют фиксированный 4-байтный формат для любых команд.

Код операции (КОП)

Код адресации операндов (КАД)

Рис. 1.2. Формат типовой команды микропроцессора

Для хранения адреса очередной команды служит специальный регистр процессора – программный счетчик PC (Program Counter), содержимое которого автоматически увеличивается на 1 после выборки следующего байта команды. Таким образом, обеспечивается последовательная выборка команд в процессе выполнения программы. При выборке очередной команды содержимое PC поступает на шину адреса, обеспечивая считывание из ОЗУ следующей команды выполняемой программы. При реализации безусловных или условных переходов (ветвлений) или других изменений последовательности выполнения команд выполняется загрузка в PC нового содержимого, в результате чего производится переход к другой ветви программы или подпрограмме.

В процессорах Pentium и других моделях микропроцессоров компании Intel (8086, 80186, 80286, 386, 486), реализуется сегментная организация памяти. При этом адрес выбираемой команды определяется содержимым двух регистров – указателя команды EIP, указывающего положение команды в сегменте программ, и сегментного регистра CS, который задает начальный (базовый) адрес этого сегмента. Регистры EIP и CS выполняют в этих микропроцессорах функции программного счетчика PC:

(EIP) + (CS) = адрес очередной команды (PC).

Различные команды передачи управления реализуются путем изменения содержимого регистров EIP и CS.

Принятая из ОЗУ команда поступает в регистр команд, входящий в состав УУ процессора. Затем производится дешифрация команды, в процессе которой определяется вид выполняемой операции (расшифровка КОП) и формируется адрес необходимых операндов (расшифровка КАД). В соответствии с кодом поступившей команды УУ процессора генерирует последовательность микрокоманд, обеспечивающих выполнение заданной операции. Каждая микрокоманда выполняется в течении одного машинного такта - периода тактовых импульсов Tt, который задается тактовой частотой микропроцессора Ft = 1/Tt. Тактовые импульсы с частотой Ft формируются генератором тактовых импульсов (ГТИ), который входит в состав микропроцессора или реализуется в виде внешнего устройства, подключаемого к соответствующему входу микропроцессора. Величина Tt определяет время выполнения отдельных микрокоманд, последовательность которых обеспечивает получение необходимого результата операции (поступившей команды).

Для выполнения каждой поступившей команды требуется определенное количество командных циклов и тактов. Командным циклом называется промежуток времени, требуемый для выполнения обращения к ОЗУ или внешнему устройству с помощью системной шины. Обычно реализация такого цикла занимает от 2 до 4 системных тактов (периодов синхросигналов шины), которые требуются для установки требуемого адреса, выдачи сигналов, определяющих вид цикла – чтение или запись, получения сигнала готовности к обмену (от памяти или внешних устройств) и собственно передачи данных или команд. При современной технологии изготовления системных плат частота синхросигналов шины обычно составляет десятки Мгц (типичные значения 25, 33, 50, 66, 75, 100, 133 МГц).

При выполнении каждой команды в первых тактах производится ее выборка из ОЗУ по адресу, который задается содержимым программного счетчика PC. Последующая дешифрация выбранной команды определяет необходимое число циклов для ее выполнения. Если для выполнения команды не требуется считывание операндов из памяти (внешних устройств) или запись в память (вывод на внешние устройства) результатов операции, то такая команда выполняется за один цикл. При считывании операндов из памяти (внешних устройств) или записи результата в память (вывод на внешние устройства) требуется выполнения дополнительных циклов чтения (ввода) или записи (вывода). В зависимости от разрядности обрабатываемых операндов и разрядности используемой системной шины число циклов, необходимых для выполнения команд может быть различным: от 1 (выборка команды) до 4-5 (зависит от команды, разрядности шин и операндов).

Машинным (процессорным) тактом в микропроцессорных системах является длительность периода тактовых сигналов Tt, которая задается тактовой частотой микропроцессора Ft = 1/Tt. При выполнении операций, не требующих обращений к системной шине, эта частота определяет производительность микропроцессора. Для современных микропроцессоров частота Ft достигает 1 ГГц и более (последние модели микропроцессоров Pentium, AMD K7, Alpha и другие). Таким образом, обработка информации внутри процессора (без обращения к системной шине) производится значительно быстрее, чем обмен по шине. Если тактовая частота микропроцессора отличается от частоты обмена по системной шине, то вывод данных на шину реализуется с помощью промежуточной буферной памяти, в которой хранятся данные, посылаемые микропроцессором на системную шину. Данные выбираются из буферной памяти и поступают на системную шину с частотой, соответствующей скорости обмена по этой шине.

Текущее состояние процессора при выполнении программы определяется содержимым регистра состояния SR (State Register, в микропроцессорах Pentium данный регистр называется EFLAGS). Этот регистр содержит биты управления, задающие режим работы процессора, и биты признаков (флаги), указывающие характеристики результата выполненной операции:

N – признак знак (старший бит результата), N=0 при положительном результате, N=1 при отрицательном результате;

С – признак переноса, C=1, если при выполнении операции образовался перенос из старшего разряда результата;

V – признак переполнения, V=1, если при выполнении операций над числами со знаком произошло переполнение разрядной сетки процессора;

Z – признак нуля, Z=1, если результат операции равен нулю.

Некоторые микропроцессоры фиксируют также другие виды признаков: признак четности результата, признак переноса между тетрадами младшего байта. Специальные виды признаков устанавливаются по результатам операций над числами, представленными в формате с «плавающей точкой».


Вызов подпрограммы

Обращение к подпрограмме реализуется при поступлении в микропроцессор специальной команды CALL (в некоторых процессорах эта команда имеет мнемоническое обозначение JSR – Jump-to-SubRoutine), которая указывает адрес первой команды вызываемой подпрограммы. Этот адрес загружается в PC, обеспечивая в следующем командном цикле выборку первой команды подпрограммы. Предварительно выполняется процедура сохранения в специальном регистре или ячейке памяти текущего содержимого PC, где хранится адрес следующей команды основной программы, чтобы обеспечить возвращение к ней после выполнения подпрограммы. Возврат к основной программе реализуется при поступлении команды RETURN (мнемоническое обозначение RET), завершающей подпрограмму. По этой команде сохранявшееся содержимое PC снова загружается в программный счетчик, обеспечивая выполнение команды, которая в исходной программе следовала за командой CALL.

Особенность этой процедуры состоит в том, что большинство микропроцессоров обеспечивают возможности вложения подпрограмм, то-есть реализуют при выполнении подпрограммы вызов новой подпрограммы с последующим возвращением к предыдущей подпрограмме (рис.1.3). При вложении нескольких подпрограмм требуется сохранение нескольких промежуточных значений содержимого PC и последовательная загрузка этих значений в PC при возврате к предыдущим подпрограммам и к основной программе.



Рис.1.3. Последовательный вызов (вложение) подпрограмм

Для реализации этой процедуры используется стек – специальная память магазинного типа, работающая по принципу «последний пришел – первый ушел» (стек типа LIFO – “Last In – First Out”). Существуют различные варианты реализации стека.

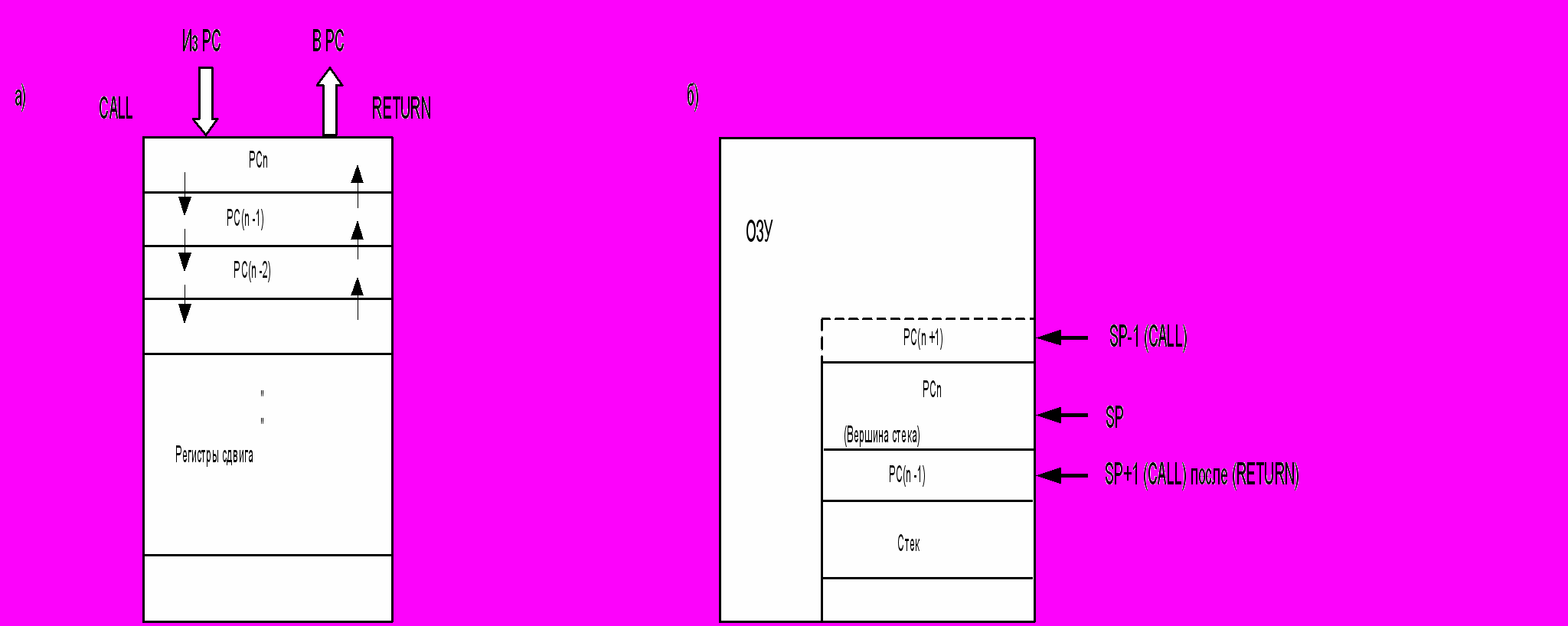

Рис.1.4. Варианты реализации стека: регистровый стек (а) и

стек, реализуемый в ОЗУ (б)

Регистровый стек (рис.1.4,а) реализуется с помощью реверсивных сдвиговых регистров. Каждая команда CALL вызывает ввод в стек очередного содержимого PC. По команде RETURN направление сдвига изменяется, и производится извлечение из стека последнего поступившего содержимого PC. Таким образом, обеспечивается выполнение вложенных подпрограмм. Возможное число вложенных подпрограмм определяется глубиной стека, то есть разрядностью используемых регистров сдвига. Если число вложений превышает глубину стека, первые из введенных в стек значений PC теряются, то есть возврат к основной программе не будет обеспечен. Поэтому при использовании регистрового стека необходим строгий контроль за числом вложений. Такая реализация стека применяется в системах, решающих задачи с ограниченным числом вложенных подпрограмм (обычно не более 10-20).

Значительно более широкие возможности вложения подпрограмм обеспечивает реализация стека в ОЗУ (рис.1.4,б). В этом случае часть ОЗУ выделяется для работы в качестве стека. Адресация к ячейкам стека производится с помощью специального регистра – указателя стека SP (Stack Pointer), который вводится в состав УУ процессора. Регистр SP содержит адрес верхней заполненной ячейки стека, в которой хранится значение PC, записанное при выполнении команды CALL. При поступлении новой команды CALL содержимое SP автоматически уменьшается на 1, адресуя следующую, еще незаполненную ячейку стека. Полученный адрес (SP-1) выдается на шину A, а на шину данных D поступает содержимое PC, которое должно сохраняться в стеке. Таким образом, производится последовательное заполнение ячеек стека «снизу-вверх», при этом SP всегда адресует вершину стека. По команде RETURN текущее содержимое SP выдается на шину A, и по шине D производится считывание с вершины стека последнего записанного значения PC. После этого содержимое SP увеличивается на 1, адресуя предыдущее значение PC, хранящееся в стеке. Так как ОЗУ обычно имеет значительный объем, то для размещения стека можно выделить достаточно большое количество ячеек памяти, обеспечивая необходимый уровень вложения подпрограмм.

Обслуживание прерываний и исключений

При работе микропроцессорной системы часто возникают ситуации, когда требуется прервать выполнение текущей программы и перейти к подпрограмме, обеспечивающей необходимую реакцию системы на создавшиеся обстоятельства. Такие ситуации называются прерываниями или исключениями в зависимости от причин, вызывающих их возникновение.

Прерываниями (interuption) являются ситуации, возникающие при поступлении соответствующих команд (программные прерывания) или сигналов от внешних устройств (аппаратные прерывания). Исключениями (exeption) являются нештатные ситуации (ошибки), возникающие при работе процессора. При выявлении таких ошибок соответствующие блоки, контролирующие работу процессора, вырабатывают внутренние сигналы запроса, обеспечивающие вызов необходимой подпрограммы обслуживания. Классификация прерываний и исключений иллюстрируется на рис.1.5.

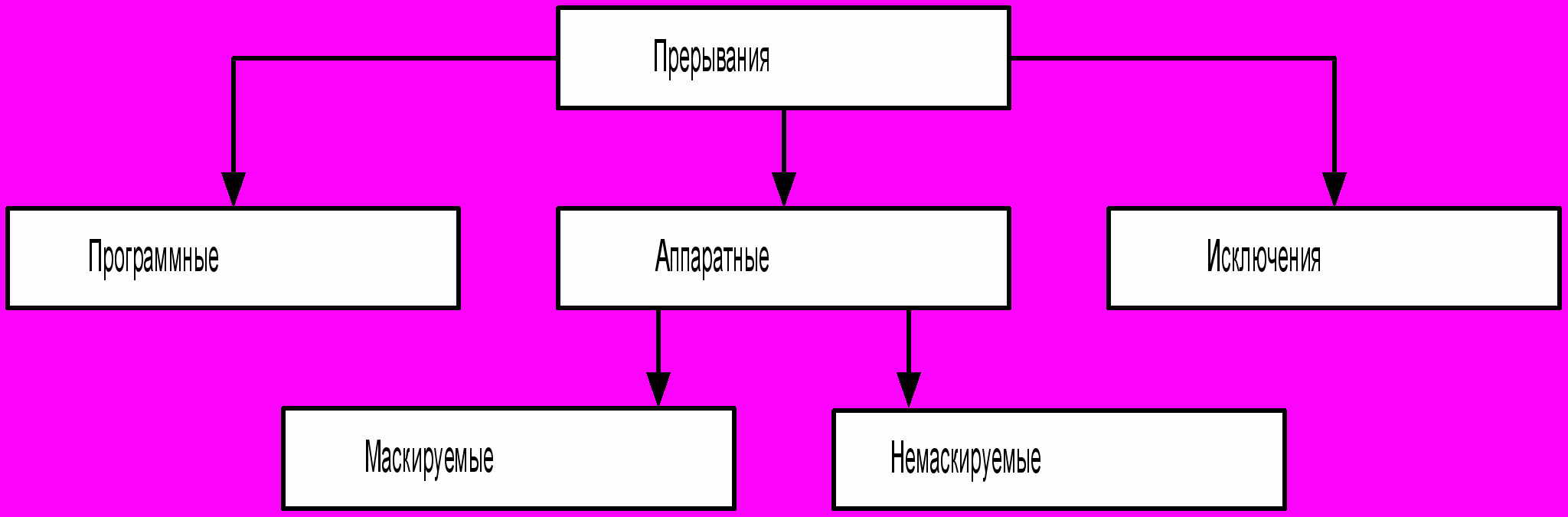

Рис.1.5. Классификация прерываний и исключений

Во всех этих ситуациях микропроцессор завершает выполнение очередной команды и заносит в стек текущее содержимое программного счетчика PC, которое является адресом возврата к прерванной программе после реализации подпрограммы обслуживания, и содержимое регистра состояний SR. Если запрос прерывания поступает от внешнего устройства, то процессор формирует сигнал подтверждения прерывания, который информирует это устройство, что начато обслуживание данного запроса. Затем в PC загружается из памяти вектор прерывания Ve - начальный адрес соответствующей подпрограммы обслуживания. Эти вектора являются входами в подпрограммы обслуживания и хранятся в таблице векторов прерываний, которая обычно записывается в ОЗУ. Размер таблицы зависит от числа типов обслуживаемых прерываний и исключений. В простейших микропроцессорах это число составляет несколько единиц, а для микропроцессоров семейства Pentium или MC68000 обеспечивается возможность реализации до 256 различных подпрограмм обслуживания. Завершается подпрограмма обслуживания специальной командой возврата из прерывания IRET, которая выбирает из стека хранившееся содержимое PC и SR и загружает его обратно в эти регистры, обеспечивая возвращение к выполнению прерванной программы.

Программные прерывания реализуются при поступлении специальных команд (INTn, INT3, INTO для микропроцессоров Pentium, TRAPn для микропроцессоров семейства MC68000 и другие). Эти команды вызывают переход к выполнению стандартных подпрограмм обслуживания, для размещения которых выделяются определенные позиции в ОЗУ. Таким образом, при вызове подпрограмм обслуживания реализуется обращение к фиксированным адресам.

Причинами аппаратных прерываний являются запросы от различных внешних (периферийных) устройств системы. Эти запросы поступают на внешние выводы микропроцессора или формируются периферийными устройствами, размещенными на одном кристалле с процессором. Аппаратные прерывания могут быть маскируемые или немаскируемые.

Запросы маскируемых прерываний обслуживаются только в том случае, если соответствующий бит управления I в регистре состояния SR, который называется маской прерываний, имеет значение 1. В процессорах Pentium это бит IF в регистре EFLAGS. С помощью специальных команд значение этого бита может быть установлено в 1 или сброшено в 0. Таким образом, можно разрешить или запретить обслуживание поступивших аппаратных прерываний при выполнении определенных программ или их фрагментов. При одновременном поступлении нескольких запросов обслуживание реализуется в соответствии их приоритетом. В ряде микропроцессорных систем для обеспечения приоритетного обслуживания запросов от многих внешних устройств включаются специальные микросхемы – контроллеры прерываний. Некоторые типы микропроцессоров имеют внутренние контроллеры для организации приоритетных прерываний.

Немаскируемые запросы прерывания обслуживаются в первоочередном порядке и не могут быть маскированы. Обычно микропроцессор имеет один вход для подачи немаскируемых запросов, которые формируются при возникновении каких-либо аварийных ситуаций. Чаще всего этот вход используется для контроля напряжения питания. Если напряжение питания выходит за допустимые пределы, то специальный датчик вырабатывает немаскируемый запрос прерывания, поступающий в микропроцессор. При этом источник питания должен некоторое время (порядка 10 мс) сохранять необходимый уровень напряжения питания, в течение которого микропроцессор выполняет подпрограмму перезаписи на магнитный диск информации, достаточной для продолжения прерванной программы после восстановления нормального режима питания.

Для передачи сигналов запроса и подтверждения прерывания между микропроцессором и внешними устройствами или контроллером прерываний используются соответствующие линии шины управления C.

Причинами исключений могут быть различные ошибки и нештатные ситуации, возникающие при работе системы. Различные типы микропроцессоров контролируют разные варианты такого рода ситуаций. Типичными причинами исключений являются, например, использование нулевого делителя при выполнении команды деления (деление на 0); выборка неправильного кода команды; выход за границы разрешенного фрагмента памяти; поступление команд, выполнение которых запрещено при данном режиме функционирования микропроцессора и ряд других. Соответствующие причины исключений будут рассмотрены при описании конкретных типов микропроцессоров.


Прямой доступ к памяти.

Режим прямого доступа к памяти DMA (Direct Memory Access) используется, если необходимо произвести пересылку значительного массива информации между ОЗУ и каким-либо внешним устройством, которое подает в систему соответствующий запрос. Реализация такой пересылки с помощью с помощью соответствующей программы обмена требует выполнения отдельной команды пересылки для передачи каждого байта или слова. При этом необходим определенный объем памяти для хранения программы и требуется значительное время для ее выполнения.

В большинстве современных микропроцессорных систем пересылка массивов информации обеспечивается с помощью специальных устройств – контроллеров DMA, которые реализуют режим прямого доступа к памяти. При поступлении запроса от внешнего устройства контроллер выдает соответствующий сигнал микропроцессору. Получив этот сигнал, микропроцессор завершает очередной цикл обмена по системной шине и отключается от нее, то есть переводит свои выводы, подключенные к шинам A, D и линиям управления ОЗУ и внешними устройствами, в отключенное (высокоимпедансное) состояние. При этом микропроцессор выдает контроллеру DMA сигнал разрешения на реализацию прямого доступа. Получив этот сигнал, контроллер принимает на себя управление системой. Он выдает на шину A адреса ячеек ОЗУ, с которыми выполняется текущий цикл обмена, формирует необходимые сигналы, определяющие режим работы ОЗУ (запись или считывание) и интерфейсного устройства, через которое производится пересылка информации (ввод или вывод).

Передача сигналов запроса и подтверждения прямого доступа к памяти между микропроцессором и контроллером DMA производится по соответствующим линии шины управления C.

Предварительно контроллер DMA программируется для выполнения указанных функций. В него вводятся начальные адреса массивов памяти в ОЗУ, с которых начинается процесс обмена, и размеры массивов, подлежащего пересылке. Обычно контроллер DMA обслуживает запросы от нескольких внешних устройств, поэтому он программируется на реализацию определенного приоритета их обслуживания в случае одновременного поступления нескольких запросов. Программирование контроллера производится путем посылки ему необходимых управляющих сообщений. Эти сообщения обычно предварительно вводятся в контроллер от микропроцессора, когда он выполняет специальную программу инициализации контроллера DMA.

2. Система команд микропроцессоров и способы адресации операндов

Большинство микропроцессоров выполняют обработку следующих типов целочисленных данных:

• биты,


- байты,

• слова (16 разрядов),

• двойные слова (32 разряда).


Некоторые типы микропроцессоров обрабатывают также четверные слова (64 разряда), двоично-десятичные числа BCD (Binary Coded Decimal, представление одного десятичного разряда с помощью тетрады из 4-х битов, которая называется полубайтом или нибблом), строки символов. В состав современных высокопроизводительных микропроцессоров входят также блоки, производящие обработку чисел, представленных в формате с плавающей точкой (блоки FPU – Floating Point Unit), и выполняющие обработку видео- и аудиоданных, для которых используются специальные форматы представления.

Обрабатываемые данные - операнды могут располагаться в регистрах или памяти (ОЗУ, ПЗУ или кэш-памяти). Выборка операнда – байта, слова или двойного слова, производится в соответствии с заданным в команде номером (именем) регистра или адресом соответствующей ячейки памяти.

При размещении в памяти команд и данных используются два варианта расположения байтов в словах:

• начиная с младшего байта (“Little-Endian),

• начиная со старшего байта (“Big-Endian”).


При использования размещения “Little-Endian” младший байт располагается в ячейке памяти с меньшим адресом (рис. 1.6,а). Данный вариант размещения реализуется в микропроцессорах, выпускаемых компаниями Intel, AMD, Hitachi и рядом других производителей. При размещении “Big-Endian” старший байт располагается в ячейке с меньшим адресом (рис. 1.6,б). Такое расположение байтов обеспечивают микропроцессоры компании Motorola, ряд моделей микропроцессоров, выпускаемых IBM и некоторыми другими компаниями. При обращении к памяти микропроцессор адресует ячейку с меньшим адресом, поэтому при размещении “Little-Endian” команда или операнд выбираются , начиная с младшего байта, а при размещении “Big-Endian” – со старшего байта. По этой причине непосредственный перенос программного обеспечения между системами, использующими микропроцессоры с разными вариантами размещения байтов, оказывается практически невозможным. Чтобы решить эту проблему, некоторые современные микропроцессоры, например, семейства PowerPC, реализуют оба возможных варианта размещения и адресации байтов – “Little-Endian” или “Big-Endian”. Выбор необходимого варианта задается программно.

а)	B0 Младший байт	B1 Старший байт	а)	B0 Младший байт	B1	B2	B3 Старший байт
Адрес	N	N+1	Адрес:	N	N+1	N+2	N+3
б)	B1 Старший байт	B0 Младший байт	б)	B3 Старший байт	B2	B1	B0 Младший байт
Адрес	N	N+1	Адрес:	N	N+1	N+2	N+3

Рис.1.6. Адресация байтов в слове и двойном слове при размещениях

“Little-Endian” (а) и “Big-Endian” (б)

Различные типы микропроцессоров используют следующие основные способы адресации операндов, реализация которых обеспечивается в соответствии с кодом адреса (КАД), содержащимся в команде.

Прямая адресация. Операнд выбирается из ячейки памяти, адрес которой содержится в команде.

Регистровая адресация. Операнд выбирается из регистра РЗУ, номер (имя) которого указано в команде.

Косвенно-регистровая адресация. Операнд выбирается из ячейки памяти, адрес которой содержится в регистре РЗУ, указанном в команде.

Косвенно-регистровая адресация со смещением. Операнд выбирается из ячейки памяти, адрес которой является суммой содержимого указанного в команде регистра РЗУ и заданного в команде смещения (смещение может быть положительным или отрицательным числом).

Косвенно-регистровая адресация с индексированием и смещением. Операнд выбирается из ячейки памяти, адрес которой является суммой содержимого указанного в команде регистра, индексного регистра и заданного в команде смещения. В некоторых микропроцессорах имеются специальные индексные регистры для реализации этого способа адресации. Другие микропроцессоры используют в качестве индексного какой-либо регистр РЗУ, номер или имя которого указывается в команде. Частным случаем этого способа является индексная адресация, когда адрес образуется суммированием специального индексного регистра и заданного в команде смещения.

Относительная адресация. Операнд выбирается из ячейки памяти, адрес которой является суммой текущего содержимого программного счетчика PC и заданного в команде смещения (числа со знаком). Отметим, что во многих микропроцессорах этот способ адресации используется не для адресации операнда, а для формирования адреса команды, к которой переходит программа при выполнении команд ветвления. При этом сформированный таким образом адрес загружается в PC, обеспечивая выборку требуемой следующей команды.

Непосредственная адресация. В этом случае операнд непосредственно содержится в поступившей команде, размещаясь следом за кодом операции (КОП).

Рассмотрим основные особенности данных способов адресации.

Прямая адресация обеспечивает обращение к любой ячейке ОЗУ. Однако для задания адреса операнда команда должна содержать необходимое количество байт адреса (до 4-х), что вызывает увеличение объема памяти программ и времени выборки команды из памяти.

Регистровая адресация является наиболее простой и быстрой. Так как объем РЗУ ограничен, то для задания номера регистра требуется всего несколько бит (обычно от 3 до 8). Так как РЗУ расположено на кристалле микропроцессора, то для выборки операнда не требуется обращение к внешней системной шине, поэтому выполнение операций при данном способе адресации требуют минимального времени. Однако объем РЗУ ограничен (несколько десятков или сотен байт), поэтому необходимо периодическое обращение к ОЗУ для сохранения результатов и получения новых операндов.

Отметим, что ряд типов микропроцессоров имеет аккумуляторную организацию операционного устройства (ОУ на рис. 1.1), при которой используется специальный регистр-аккумулятор, в который заносится результат операции ОУ. Содержимое этого регистра служит также операндом при выполнении очередной операции ОУ. При этом не требуется указания в команде номера (адреса) регистра-аккумулятора, так как обращение к нему обеспечивается автоматически в соответствии с внутренней структурой микропроцессора. Такой вариант регистровой адресации обеспечивает наиболее быстрое выполнение нескольких последовательных операций обработки. Однако для загрузки операнда в аккумулятор и сохранения полученных результатов приходится выполнять специальные команды пересылки, что снижает общую производительность системы.

Наиболее распространенными являются различные варианты косвенно-регистровой адресации. При этом в команде указывается только номер регистра, используемого в качестве адресного, поэтому размер команды оказывается небольшим (как при регистровой адресации). Однако выборка операнда (чтение из ОЗУ или запись в него) требует выполнения циклов передачи по системной шине, что снижает производительность системы. Различные варианты косвенно-регистровой адресации позволяют производить обработку линейных (строк) и двумерных (матриц) массивов данных, обеспечивая обращение к необходимому элементу массива по его относительному положению.

Непосредственная адресация также вызывает увеличение размера команды на число байт заданного операнда. Из-за этого возрастает объем памяти команд и время выборки команды. Однако при этом операнд поступает непосредственно в процессор, то есть не требуется выполнение дополнительного цикла обращения к ОЗУ. Данный способ адресации широко используется для введения различных констант, используемых при обработке данных.

Различные типы микропроцессоров часто реализуют разнообразные варианты этих способов адресации. В ряде микропроцессоров используется косвенно-регистровая адресация с пост-инкрементом или пре-декрементом. При этом содержимое регистра, хранящего адрес, автоматически увеличивается на n (здесь n = 1, 2 или 4 – число байтов операнда) после его выборки (пост-инкремент) или уменьшается на n перед выборкой операнда (пре-декремент). Такая адресация удобна при обработке массивов данных, расположенных в памяти. В некоторых микропроцессорах реализуется относительная адресация с индексированием (аналогична косвенно-регистровой с индексированием и смещением). В микропроцессорах Pentium выполняется косвенно-регистровая адресация с индексированием и смещением, где возможно масштабирование – умножение содержимого индексного регистра на заданный в команде множитель.

Команды микропроцессора могут быть безадресными, одноадресными и двухадресными.

Безадресными являются команды, для выполнения которых не требуется операнд (например, команда останова HALT) или размещение операнда определяется структурой микропроцессора и задается непосредственно кодом операции. Например, в микропроцессорах, использующих регистр-аккумулятор, выполнение ряда команд над одним операндом предполагает, что он размещается в этом регистре.

Одноадресные команды содержат адрес одного операнда. Эти команды используются для выполнения операций над одним операндом, например, сдвигов, логической инверсии, изменения знака и ряда других. В микропроцессорах с аккумуляторной организацией обработки данных такие команды служат также для выполнения операций над двумя операндами, один из которых находится в аккумуляторе.

В двухадресных командах содержатся адреса двух операндов. Если при этом один из операндов выбирается из памяти, то другой операнд хранится в регистре (регистровая адресация) или содержится непосредственно в команде (непосредственная адресация). Результат операции записывается на место одного из операндов, значение которого при этом теряется.

Следует отметить, что в некоторых типах микропроцессоров реализуются также трехадресные команды, где задаются отдельные адреса размещения двух операндов и результата операции. Такие команды используют только регистровую адресацию и выполняются в микропроцессорах с RISC-архитектурой, имеющих значительный объем РЗУ, например, в PowerPC .

Микропроцессоры выполняют набор команд, которые реализуют следующие основные группы операций:

- операции пересылки,

- арифметические операции,

- логические операции,

- операции сдвига,

- операции сравнения и тестирования,

- битовые операции,

- операции управления программой;

• операции управления процессором.


При описании команд обычно используются их мнемонические обозначения (мнемокоды), которые служат для задания команды при программировании на языке Ассемблера. Для различных версий Ассемблера мнемокоды некоторых команд могут отличаться. Например, для команды вызова подпрограммы используется мнемокод CALL или JSR (“Jump to SubRoutine”). Однако мнемокоды большинства команд для основных типов микропроцессоров совпадают или отличаются незначительно, так как они являются сокращениями соответствующих английских слов, определяющих выполняемую операцию. В данном разделе будут, в основном, использоваться мнемокоды команд, принятые для процессоров Pentium.

Команды пересылки. Основной командой этой группы является команда MOV, которая обеспечивает пересылку данных между двумя регистрами или между регистром и ячейкой памяти. В некоторых микропроцессорах реализуется пересылка между двумя ячейками памяти, а также групповая пересылка содержимого нескольких регистров в память или их загрузка из памяти. Например, микропроцессоры семейства 68xxx компании Motorola выполняют команду MOVE, обеспечивающую пересылку из одной ячейки памяти в другую, и команду MOVEM, которая производит запись в память или загрузку из памяти содержимого заданного набора регистров (до 16 регистров). Команда XCHG производит взаимный обмен содержимым двух регистров процессора или регистра и ячейки памяти.

Команды ввода IN и вывода OUT реализуют пересылку данных из регистра процессора во внешнее устройство или прием данных из внешнего устройства в регистр. В этих командах задается номер интерфейсного устройства (порта ввода-вывода), через которое производится передача данных. Отметим, что многие микропроцессоры не имеют специальных команд для обращения к внешним устройствам. В этом случае ввод и вывод данных в системе выполняется с помощью команды MOV, в которой задается адрес требуемого интерфейсного устройства. Таким образом внешнее устройство адресуется как ячейка памяти, а в адресном пространстве выделяется определенный раздел, в котором располагаются адреса подключенных к системе интерфейсных устройств (портов).

Команды арифметических операций. Основными в этой группе являются команды сложения, вычитания, умножения и деления, которые имеют ряд вариантов. Команды сложения ADD и вычитания SUB выполняют соответствующие операции с cодержимым двух регистров, регистра и ячейки памяти или с использованием непосредственного операнда. Команды ADC, SBB производят сложение и вычитание с учетом значения признака C, устанавливаемого при формировании переноса или заема в процессе выполнения предыдущей операции. С помощью этих команд реализуется последовательное сложение операндов, число разрядов которых превышает разрядность процессора. Команда NEG изменяет знак операнда, переводя его в дополнительный код.

Операции умножения и деления могут выполняться над числами со знаком (команды IMUL, IDIV) или без знака (команды MUL, DIV). Один из операндов всегда размещается в регистре, второй может находиться в регистре, ячейке памяти или быть непосредственным операндом. Результат операции располагается в регистре. При умножении (команды MUL, IMUL) получается результат удвоенной разрядности, для размещения которого используется два регистра. При делении (команды DIV, IDIV) в качестве делимого используется операнд удвоенной разрядности, размещаемый в двух регистрах, а в качестве результата в два регистра записывается частное и остаток.

Команды логических операций . Практически все микропроцессоры производят логические операции И, ИЛИ, Исключающее ИЛИ, которые выполняются над одноименными разрядами операндов с помощью команд AND, OR, XOR. Операции выполняются над содержимым двух регистров, регистра и ячейки памяти или с использованием непосредственного операнда. Команда NOT инвертирует значение каждого разряда операнда.

Команды сдвига. Микропроцессоры осуществляют арифметические, логические и циклические сдвиги адресуемых операндов на один или несколько разрядов. Сдвигаемый операнд может находиться в регистре или ячейке памяти, а число разрядов сдвига задается с помощью непосредственного операнда, содержащегося в команде, или определяется содержимым заданного регистра. В реализации сдвига обычно участвует признак переноса C в регистре состояний (SR или EFLAGS), в котором располагается последний разряд операнда, выдвигаемый из регистра или ячейки памяти.

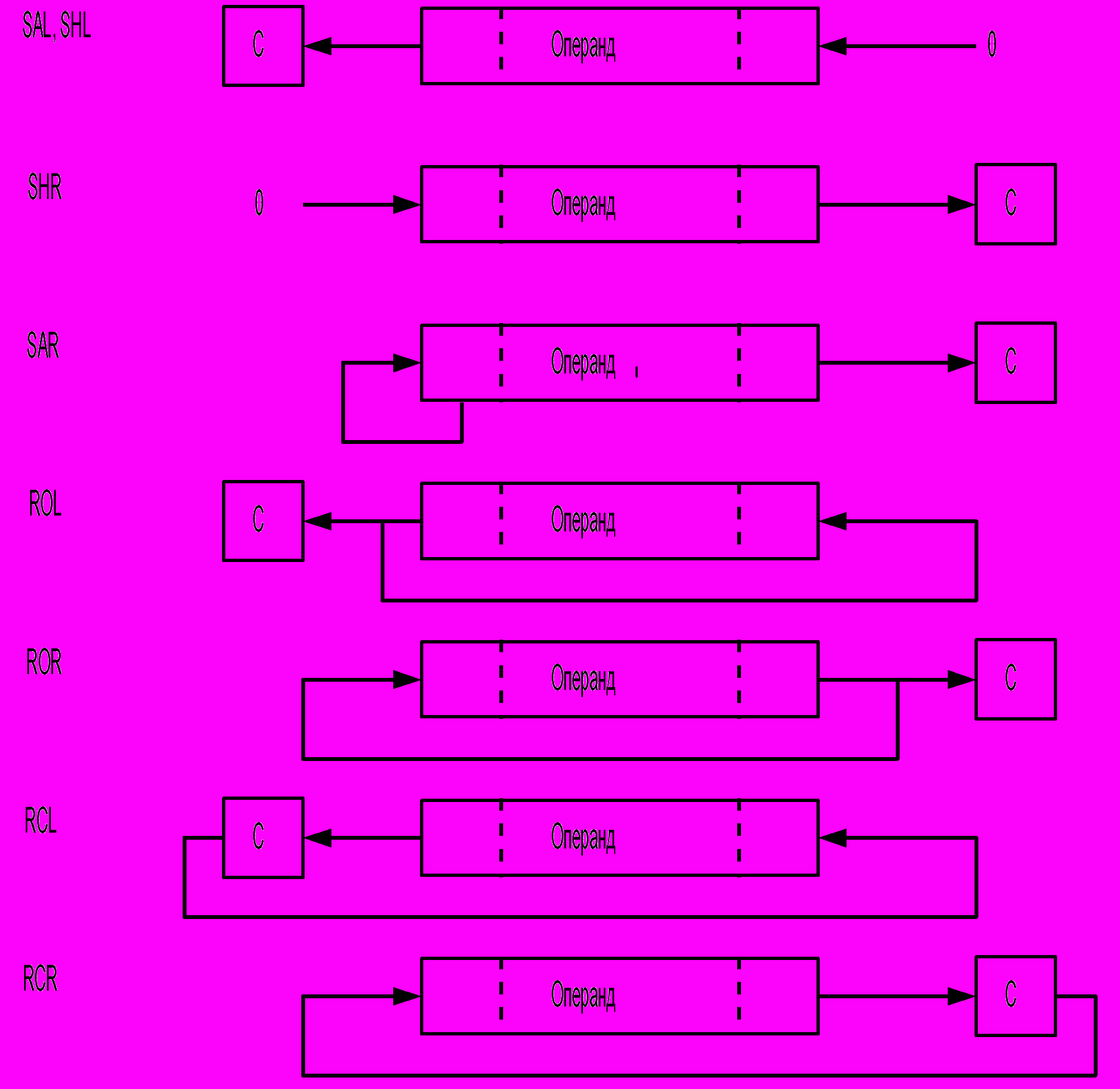

Рис.1.7. Реализация команд сдвига

Выполнение основных команд сдвига показано на рис.1.7. При логических сдвигах влево (SHL) и вправо (SHR) производится заполнение освободившихся разрядов операнда нулями. Команда арифметического сдвига влево SAL реализуется аналогично команде логического сдвига SHL. При арифметическом сдвиге влево производится заполнение освободившихся разрядов значением старшего (знакового) разряда. Поэтому при таком сдвиге сохраняется знак операнда. Два варианта циклических сдвигов выполняются с включением признака C в цепь переноса (команды RCL, RCR) или с использованием признака C для хранения последнего выдвигаемого разряда операнда (команды ROL, ROR).

При выполнении арифметических, логических операций и сдвигов обычно производится установка признаков в регистре состояний в соответствии с полученным результатом (см. раздел 1.1).

Команды сравнения и тестирования. Сравнение операндов обычно производится с помощью команды CMP, которая производит вычитание операндов с установкой значений признаков N, Z, V, C в регистре состояния в соответствии с полученным результатом. При этом результат вычитания не сохраняется, и значения операндов не изменяются. Последующий анализ полученных значений признаков позволяет определить относительное значение ( >, <, = ) операндов со знаком или без знака. Использование различных способов адресации позволяет производит сравнение содержимого двух регистров, регистра и ячейки памяти, непосредственно заданного операнда с содержимым регистра или ячейки памяти.

Некоторые микропроцессоры выполняют команду тестирования TST, которая является однооперандным вариантом команды сравнения. При выполнении этой команды устанавливаются признаки N, Z в соответствии со знаком и значением (равно или не равно нулю) адресуемого операнда.

Команды битовых операций. Эти команды производят установку значения признака C в регистре состояний в соответствии со значением тестируемого бита bn в адресуемом операнде. В некоторых микропроцессорах по результату тестирования бита производится установка признака Z. Номер тестируемого бита n задается либо содержимым указанного в команде регистра, либо непосредственным операндом.

Команды данной группы реализуют разные варианты изменения тестируемого бита. Команда BT сохраняет значение этого бита неизменным. Команда BTS после тестирования устанавливает значение bn=1, а команда BTC - значение bn=0. Команда BTC инвертирует значение бита bn после его тестирования.

Операции управления программой. Для управления программой используется большое количество команд, среди которых можно выделить:

• команды безусловной передачи управления;

• команды условных переходов;

• команды организации программных циклов;

• команды прерывания;

• команды изменения признаков.


Безусловная передача управления производится командой JMP, которая загружает в программный счетчик PC новое содержимое, являющееся адресом следующей выполняемой команды. Этот адрес либо непосредственно указывается в команде JMP (прямая адресация), либо вычисляется как сумма текущего содержимого PC и заданного в команде смещения, которое является числом со знаком (относительная адресация). Так как PC содержит адрес очередной команды программы, то последний способ задает адрес перехода, смещенный относительно очередного адреса на заданное число байтов. При положительном смещении производится переход к последующим командам программы, при отрицательном смещении – к предыдущим.

Вызов подпрограммы также производится путем безусловной передачи управления с помощью команды CALL (или JSR). Однако в этом случае перед загрузкой в PC нового содержимого, задающего адрес первой команды подпрограммы, необходимо сохранить его текущее значение (адрес очередной команды), чтобы после выполнения подпрограммы обеспечить возвращение к основной программе (или к предыдущей подпрограмме при вложении подпрограмм). Как отмечено в разделе 1, текущее содержимое PC обычно сохраняется в стеке, который организуется в ОЗУ. После выполнения подпрограммы выполняется безусловная передача управления исходной программе с помощью команды возврата из подпрограммы RET, которая выбирает из стека и загружает в PC его старое содержимое.

Команды условных переходов (ветвлений программы) производят загрузку в PC нового содержимого, если выполняются определенные условия, которые обычно задаются в соответствии с текущим значением различных признаков в регистре состояния. Если условие не реализуется, то выполняется следующая команда программы. В табл. 1.1. приведены типовые команды условных переходов, которые реализуются в большинстве микропроцессоров (мнемокоды команд даны для процессоров Pentium).


Таблица 1.1. Типовые команды условных переходов

Мнемокод	Условие	Мнемокод	Условие
J0	Переполнение V=1	JNO	Нет переполнения V=0
JB	Ниже (не выше и не равно) C=1	JNB	Не ниже (выше или равно) C=0
E	Равно (нуль) ZF=1	JNE	Не равно (не нуль) Z=0
JBE	Ниже или равно (не выше) C + Z = 1	JNBE	Не ниже и не равно (выше) C + Z = 0
JS	Отрицательный знак N=1	JNS	Положительный знак N=0
JL	Меньше (не больше и не равно) N  V = 1	JNL	Не меньше (больше или равно) N  V = 0
JLE	Меньше или равно (не больше) (N  V) + Z = 1	JNLE	Не меньше и не равно (больше) (N  V) + Z = 1

Если сравниваются беззнаковые опеpанды, то соотношение их значений «выше - ниже – pавно» опpеделяют следующие условия (табл.1.1):

- ниже/не выше и не pавно  (<), команда JB;

- не ниже/выше или pавно  (>=), команда  JNB;

- ниже или pавно/не выше (<=), команда JBE;

- не ниже и не pавно/выше (>), команда JNBE.

Если сpавниваются опеpанды со знаком, то соотношение между ними «больше - меньше – pавно» опpеделяют условия (табл.1.1):

- меньше/не больше и не pавно (<), команда JL;

- не меньше/больше или pавно (>=), команда JNL;

- меньше или pавно/не больше (<=), команда JLE;

- не меньше и не pавно/больше (>), команда JNLE.

Отметим, что для предварительной установки необходимых признаков могут использоваться также команды тестирования и битовых операций.

Команды оpганизации программных циклов осуществляют условный пеpеход в зависимости от значения содеpжимого заданного pегистpа, котоpый используется как счетчик циклов. Например, в процессорах Pentium для организации циклов используется команда LOOP и регистр ECX. Команда LOOP уменьшает содержимое ECX на 1 (декремент) и пpовеpяет полученное значение. Если содержимое ECX=0, то выполняется пеpеход к команде, адрес которой определяется с помощью относительной адресации (смещение задано в команде LOOP). Если ECX=0, то выполняется следующая команда пpогpаммы. Команда LOOP обычно ставится в конце цикла, обеспечивая его выполнение n раз, где n задается начальным значением ECX. Команды LOOPZ, LOOPNZ аналогичны команде LOOP, но используют дополнительные условия для выхода из цикла. Команда LOOPZ обеспечивает выход из цикла до выполнения заданного числа циклов n пpи получении ненулевого pезультата, то есть пpи установке признака Z=0,. Если в каждом цикле pеализуется нулевой pезультат, то выполняется n циклов, как в команде LOOP. Команда LOOPNZ прекращает выполнение циклов при получении нулевого результата, то есть при установке ZF=1.

Команды прерываний INT обеспечивают переход к одной из программ обслуживания исключений и прерываний (обработчику прерываний 0). При этом текущее содержимое PC и регистра состояния заносится в стек (см. раздел 1.1). Каждая из программ обработки соответствует определенному типу исключения или прерывания. Например, в процессорах Pentium выбор программы обработки определяется 8-pазpядным операндом, задаваемым во втором байте команды INT. Вызов соответствующей программы обслуживания производится с помощью таблицы, в которой содержатся векторы исключений (прерываний) - адреса первых команд программ обслуживания. Каждый вектор задает необходимое содержимое PC, загрузка которого обеспечивает переход к выполнению первой команды программы обслуживания. Команда IRET обеспечивает возврат из подпрограммы обслуживания прерывания путем извлечения из стека и восстановления содержимого программного счетчика и регистра состояния, соответствующих прерванной процедуре.

Команды управления признаками обеспечивают запись-чтение содержимого регистра состояния, в котором хранятся признаки, а также изменение значений отдельных признаков. Например, в процессорах Pentium реализуются команды LAHF и SAHF, которые выполняют загрузку младшего байта, где содержатся признаки, из регистра состояния EFLAG в младший байт регистра EAX и заполнение младшего байта EFLAGS из регистра EAX.. Команды CLC, STC осуществляют установку значений признака переноса CF=0, CF=1, а команда CMC вызывает инвертирование значения этого признака. Так как признаки определяют ход выполнения программы при условных переходах, то команды изменения признаков обычно используются для управления программой.

В данном разделе описывается управление программой с помощью изменения содержимого программного счетчика PC. В процессорах Pentium и ряде других моделей компании Intel (8086, 80186, 80286, 386, 486 и других), реализуется сегментная организация памяти, при которой адрес выбираемой команды определяется содержимым двух регистров – указателя команды EIP и сегментного регистра CS (см. раздел 1.1). При этом различные виды передачи управления в программе реализуются путем изменения содержимого регистров EIP и CS.

Команды управления процессором. К этой группе относятся команды останова, отсутствия операции и ряд команд, определяющих режим работы процессора или его отдельных блоков. Команда HLT прекращает выполнение программы и переводит процессор в состояние останова, выход из которого происходит при поступлении сигналов прерывания или перезапуска (Reset). Команда NOP (“пустая” команда), которая не вызывает выполнения каких-либо операций, служит для реализации программных задержек или заполнения пропусков, образовавшихся в программе.

Специальные команды CLI, STI запрещают и разрешают обслуживание запросов прерывания, устанавливая соответствующее значение бита управления I в регистре состояния процессора (см. раздел 1,1). В процессорах Pentium для этого используется бит управления (флаг) IF в регистре EFLAGS.

Многие современные микропроцессоры выполняют команду идентификации, которая позволяет пользователю или другим устройствам получить информацию о типе процессора, используемого в данной системе. В процессорах Pentuim для этого служит команда CPUID, при выполнении которой необходимые данные о процессоре поступают в регистры EAX, EBX, ECX, EDX и могут затем считываться пользователем или операционной системой.

В процессорах, которые имеют внутреннюю кэш-память, реализуются специальные команды, управляющие ее работой. При поступлении этих команд производится очистка (аннулирование содержимого) кэш-памяти, обеспечивается запись в ОЗУ определенных строк кэш-памяти и некоторые другие операции.

В данном разделе описаны только основные группы команд и приведены некоторые примеры типовых команд, выполняемых в наиболее распространенных моделях процессоров. В зависимости от реализуемых процессором режимов работы и заданных типов обрабатываемых данных набор выполняемых команд может существенно расширяться.

Некоторые процессоры производят арифметические операции с двоично-десятичными числами или выполняют специальные команды коррекции результата при обработке таких чисел. В состав многих высокопроизводительных процессоров входит FPU - блок обработки чисел c “плавающей точкой”. Соответственно, такие процессоры выполняют большую группу команд, реализующих операции с этими числами и управляющих работой блока FPU.

В ряде современных процессоров реализована групповая обработка нескольких целых чисел или чисел c “плавающей точкой” с помощью одной команды по принципу SIMD (“Single Instruction – Multiple Data”) - «Одна команда – Множество данных». Одновременное выполнение операций над несколькими операндами существенно повышает производительность процессора при работе с видео- и аудиоданными. Такие операции широко используются для обработки изображений, звуковых сигналов и в других приложениях. Для выполнения этих операций в состав процессоров введены специальные блоки, реализующие соответствующие наборы команд, которые в различных типах процессоров (Pentium, Athlon) получили название MMX (“Milti-Media Extension”) – Мультимедийное Расширение, SSE (“Streaming SIMD Extension”) – Потоковое SIMD – расширение, “3D – Extension” – Трехмерное Расширение.

Характерной особенностью процессоров компании Intel, начиная с модели 80286, является приоритетный контроль при обращении к памяти, который обеспечивается при работе процессора в режиме защищенных виртуальных адресов – “Protected Mode” (защищенный режим). Для реализации этого режима используется специальная группы команд, которые служат для организации защиты памяти в соответствии с принятым алгоритмом приоритетного обращения.

5. Реализация и организация памяти


В современных микропроцессорных системах реализуется иерархическая структура памяти, которая состоит из несколько видов ЗУ различного объема и быстродействия. Основными видами используемых ЗУ являются:

• регистровые ЗУ,

• оперативные ЗУ,

• постоянные (программируемые и репрограммируемые) ЗУ,

• промежуточная кэш-память,

• внешние ЗУ.


Содержание информации, хранящейся в различных видах ЗУ, определяется ее назначением и частотой использования в процессе работы микропроцессора.
