Рис.9. Стаціонарні значення СКВ фазової похибки, розраховані за стрижневою моделлю (а), кумулянтним методом (б) та за рівнянням Фокера – Планка (в).


Залежності СКВ фазової похибки від інтенсивності шуму N і початкової розс­трой­ки γ, розраховані за стрижневою моделлю, кумулянтним методом та за рів­нян­ням Фокера – Планка наведені на рис. 9.

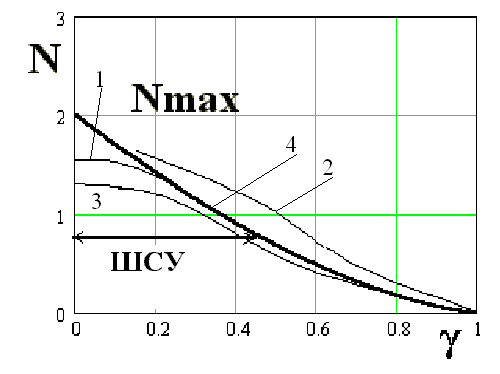

Рис.10. Гранична інтенсивність шуму. 1–кумулянтний аналіз, 2– дані експерименту, 3 – рівняння Фокера -Планка [1], 4 – стрижнева модель.
Порівняння показує, що похибка наближених ме­тодів у широкому діапазоні па­ра­мет­рів не перевищує 5%, і тільки поблизу гра­ниці працездатності сягає 30% для стри­ж­невої та 10% для кумулянтної моделей. Пере­ва­гою наближених моделей є значно (на два по­рядки) менша обчислювальна склад­ність. Крім того, наявність чи відсутність ста­ціонар­ного роз­в’яз­ку рівнянь (7) є індикато­ром досягнення гра­нич­но допустимого рів­ня шуму, тоді як ви­користання рівняння (2) та рис.9 в вимагає для визначення шумового порогу до­дат­кового роз­ра­хунку кількості про­ковзувань фази і апрі­ор­ного завдання значень гранично допустимого СКВ. Гранично допустимі рівні шуму, розра­хо­вані за кумулянтною моделлю, зо­бра­жено на рис. 10 і їх порівняння з результатами, отрима­ними іншими методами, показує придат­ність кумулянтної моделі до потреб інженерної практики.

Процес синхронізації у ФАПЧ 2-го порядку з пропорційно-інтегруючим фільт­ром (ПІФ) описує двовимірний ВП (φ,y), який задовольняє систему стохастичних рівнянь

(8)

де φ – фазова похибка синхронізації, τ – нормований до сталої часу ПІФ час, y – нор­мо­ва­на до смуги утримання частотна похибка, β – нормована до смуги утримання смуга ПІФ, γ – нормована до смуги утримання розстройка сигналу і керованого гене­ра­тора (КГ), m – параметр ПІФ, Φ(t) – внутрішні збурення, викликані кутовою модуля­ці­єю, керу­ючи­ми впливами або завадами у петлі керування КГ, ρ – відношення сигнал / шум у смузі ПІФ.

Отримані з (8) рівняння дрей­фу кумулянтів, аналогічні до (5), мають вигляд

(9)

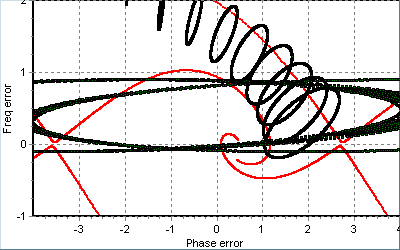

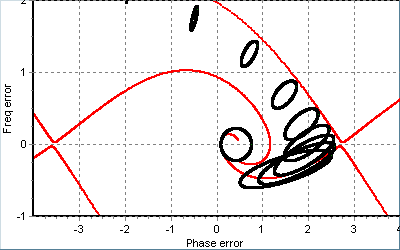

де mφ , my – середні значення, – дисперсії фазової та частотної по­хи­бок, κ11 – взаємний кумулянт, який характеризує кореляцію похибок. Приклади роз­в’яз­ків математичної моделі (9) за умови Φ(t)=0 та віддаленого від точки рівно­ваги початкового δ-подібного розподілу наведені на рис. 11 у вигляді поведінки характер­но­го перетину (еліпсу) на фазовому портреті незбуреної системи. Параметри еліпсу однозначно пов’язані зі значеннями фазових змінних системи (9).


а) б)

Рис.11. Еволюція характерного перетину густини імовірності похибки синхронізації у ФАПЧ 2-го порядку за малих (а) та великих (б) рівнів шуму.


Числове розв’язування системи рівнянь (9) показало, що залежно від початкових умов та параметрів пристрою і завад можливі три типи розв’язків.

1. За малих рівнів шуму або початкової розстройки після перехідного процесу вста­новлюються усталені роз­міри і положення ха­рактерного перетину в околі точки стійкої рівноваги, при­чому існують як завгодно віддалені початкові умови, за яких перехідний процес від­бувається без торкання вхід­них сепаратрис (рис. 11 а). Се­ред­нє значення усталеної частотної похибки дорівнює нулеві.

2. За більших рівнів шуму усталений характерний перетин існує, але до­сяг­ннути його можна лише за початкових умов з обмеженої області поблизу точки стійкої рів­но­ваги. Вибір віддалених початкових умов призводить до торкання вхід­них сепа­ра­трис (рис. 11 б) з подальшим необмеженим зростанням розмірів еліпсу. Се­ред­нє значення усталеної частотної похибки відрізняється від нуля.

3. За ще більших рівнів шуму не існує усталений характерний перетин. Навіть при виборі початкових умов у стійкій точці розміри характерного перетину (тобто дис­персії похибок) необмежено зростають, а середня частотна похибка є скінченою.

На підставі визначених типів розв’язків у роботі запроваджені означення, які сто­су­ються про­стору параметрів пристроїв синхронізації за наявності шуму та характе­ризують їх працездатність.

Означення.1 Шумова смуга утримання (ШСУ) – діапазон значень гранич­ної по­чаткової розстройки частот сигналу і керованого генератора, для якої існує ста­ці­онарний характерний перетин розподілу похибки синхронізації.

Означення. Шумова смуга схоплення (ШСС) – об­ласть простору пара­метрів, для якої область притягання стійкого характерного перетину необме­же­на.

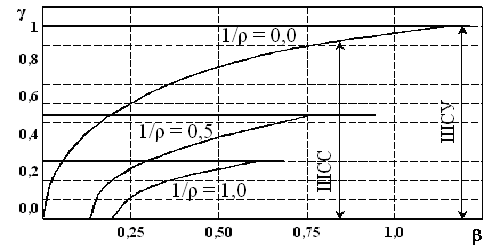

Рис. 12. Залежність ШСУ та ШСС від інерційності ФАПЧ.
Значне зменшення обчислювальної складності математичної моделі (9) у порів­нян­ні з моделлю (8) та рівнянням Фокера-Планка для двовимірного розподілу уможли­ви­ло повний перебір параметрів ФАПЧ 2-го порядку і завади та виявлення для кож­ного набору параметрів умов існування та об­меженості області притягання уста­ле­ного ха­рак­терного перетину. За допомогою спеціально розробле­ної програми були розраховані гра­нич­ні значення ШСУ та ШСС ФАПЧ з інтегру­ю­чим фільтром (при m=0) у вигляді залежностей γ = f (β), які на­ведені на рис.12 для різних зна­чень ВСШ ρ. ШСУ по­зна­чена на рис. 12 гори­зон­таль­ними лініями (у випадку m=0 ШСУ не залежить від нормо­ва­ної сму­ги фільтра β). Шу­мова смуга схоплення автономного ФАПЧ за відсутності шу­му (N = 0) показана верхньою кривою на рис. 12 і аналогічна до відомої кри­вої Трікомі. ШСС завжди менша від смуги схоп­лення автономної сис­теми. Це озна­чає, що характерний перетин у вигляді еліпса при деяких значеннях ін­тен­сив­ності шуму 1/ρ>0 не може досягнути стану рівноваги на глобально стійкому фа­зо­вому пор­треті автономної системи. Як видно з рис. 12, іс­ну­ють значен­ня інтен­сив­ності шуму, за яких ширина ШСС дорівнює ну­ле­ві, хоча смуга схоп­лення авто­номної системи та ШСУ мають значну ширину. Це означає, що за пе­ревищення деякого рівня шуму стає неможли­вим схоп­лення в ФАПЧ навіть за точного збігу середніх частот сигналу і ке­ро­ваного генератора.

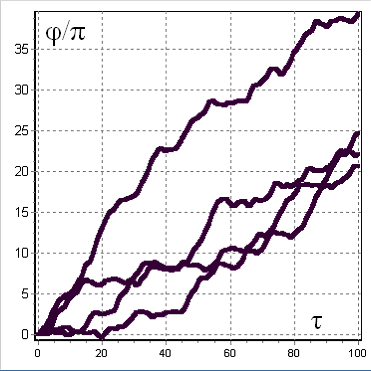

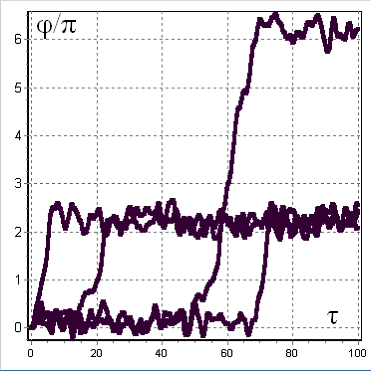

Отримані результати є корисними для практики проектування пристроїв фазової син­хронізації. Однак, ку­му­лянтна модель є на­бли­женою, тому статистичний та фізичний зміст ШСУ та ШСС був додатково з’ясований шляхом безпосереднього інте­грування стохастичних рівнянь (8). За умов вибору параметрів у межах ШСУ типові реа­лізації ВП є розривно-стаціонарним процесом (рис. 13 а), у якому тривалі проміжки стаціонарних флуктуацій в околі одного зі станів рівноваги чергуються з коротко­три­валими проковзуваннями в окіл іншого стану рівноваги. Поза межами ШСУ інтервали стаціонарності не спостерігаються (рис. 13 б).

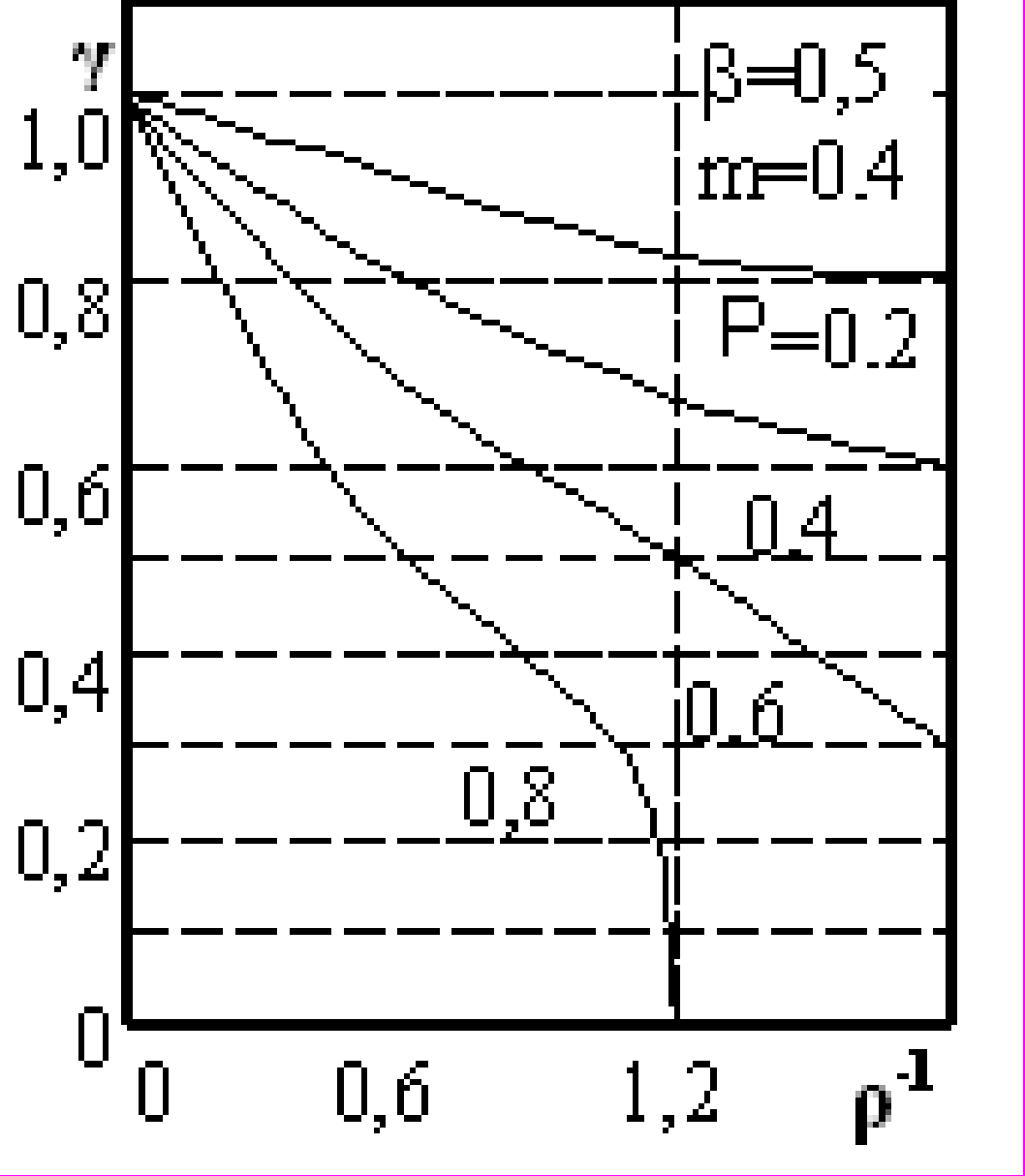

Імовірність PС квазісинхронного режиму, обчислена як відношення тривалості ста­ціонарних флуктуацій до тривалості реалізації, показана на рис. 13 в для різних набо­рів параметрів і демонструє збіг кривої PС=0,8 з визначеною границею ШСУ. В межах ШСУ імовірність одночасних проковзувань ци­к­лів в різних реалізаціях дуже мала (при PС=0,8 імовірність синхронізму хоча б в од­ній з трьох реалізацій ста­но­вить 99%), що уможливлює забез­пе­чення впевненої синхронізації з носійною частотою багато­ка­наль­ним прийманням. За межами ШСУ (рис. 13 б) імовір­ність збігу в часі перехідних процесів у різних реалі­заціях є великою і багато­канальність не гаран­туватиме неперервного синхроніз­му.

а) б) в)
