Задача 3


Визначити допустиму тривалість роботи людей на радіоактивно забрудненої місцевості, час початку роботи після аварії tн = 2 год, рівень радіації на цю годину становить Рн = 3 рад/год. Встановлена доза опромінення
Двст = 10 рад.

Приклад виконання задачі 3

Вихідні дані:

- час початку роботи після аварії tн = 2 год.;

- рівень радіації Р2 = 3 рад/год;

- встановлена доза опромінення Двст = 10 рад;

- коефіцієнт послаблення Кпосл = 1.

Визначити допустиму тривалість роботи людей на радіоактивно забрудненої місцевості.

Розв’язання

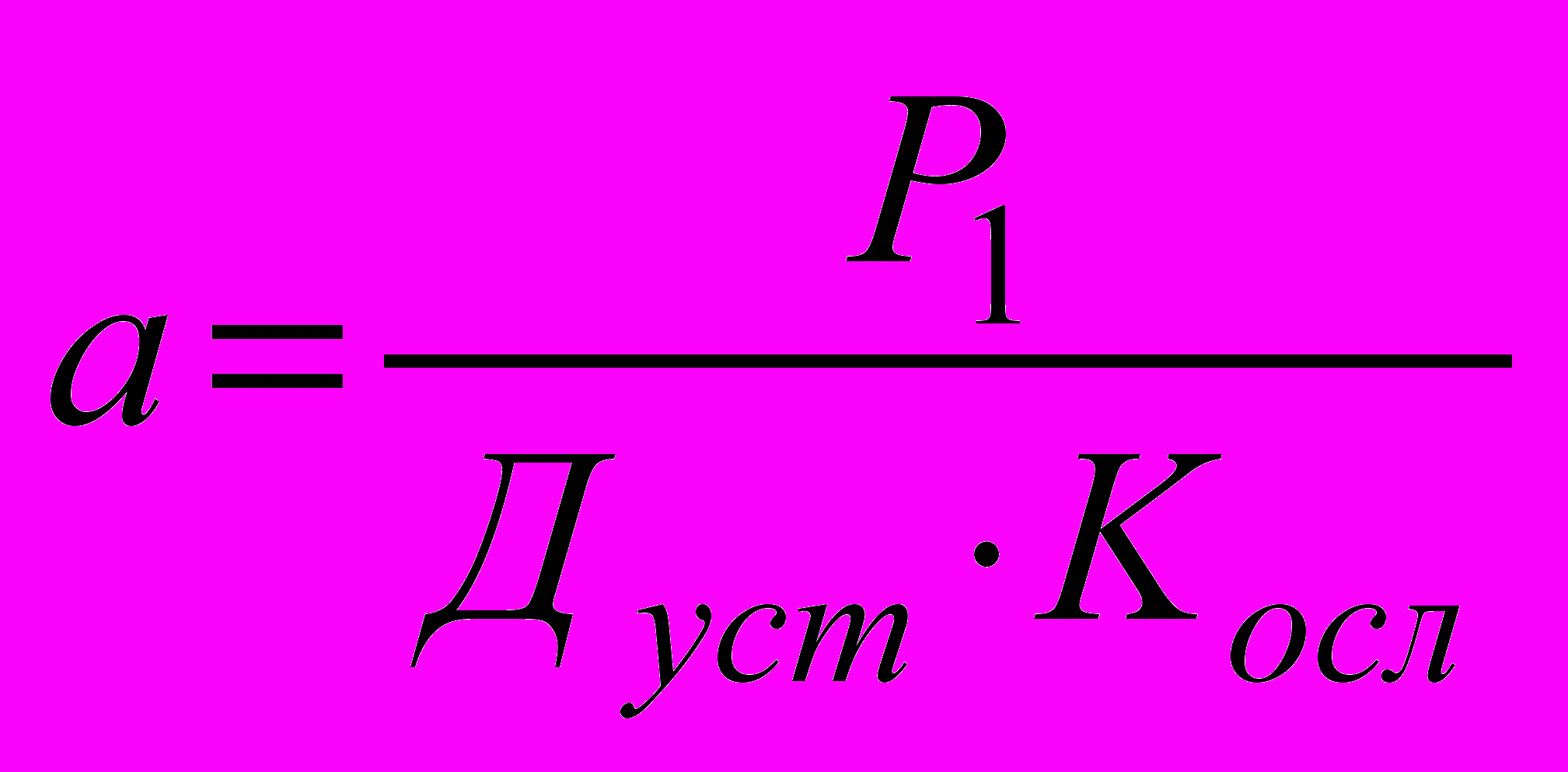

1. Визначаємо відносну величину «а» за формулою:

,

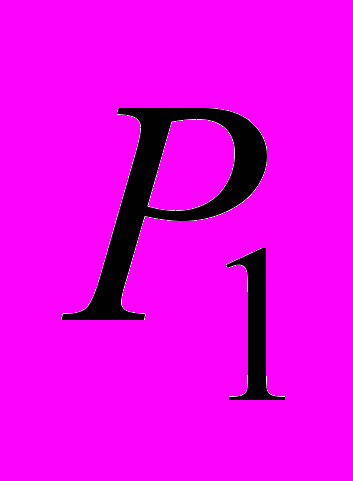

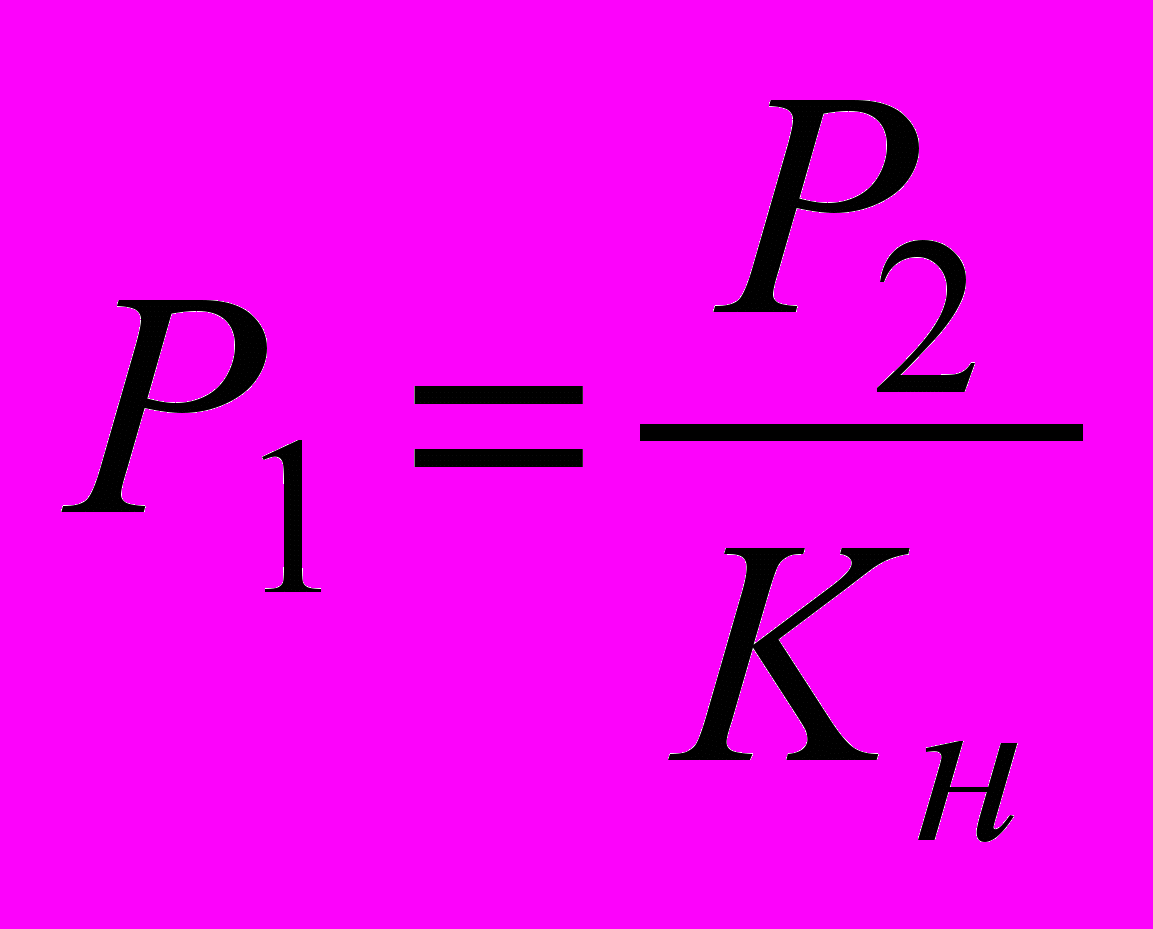

де – рівень радіації на 1 годину після аварії на АЕС;

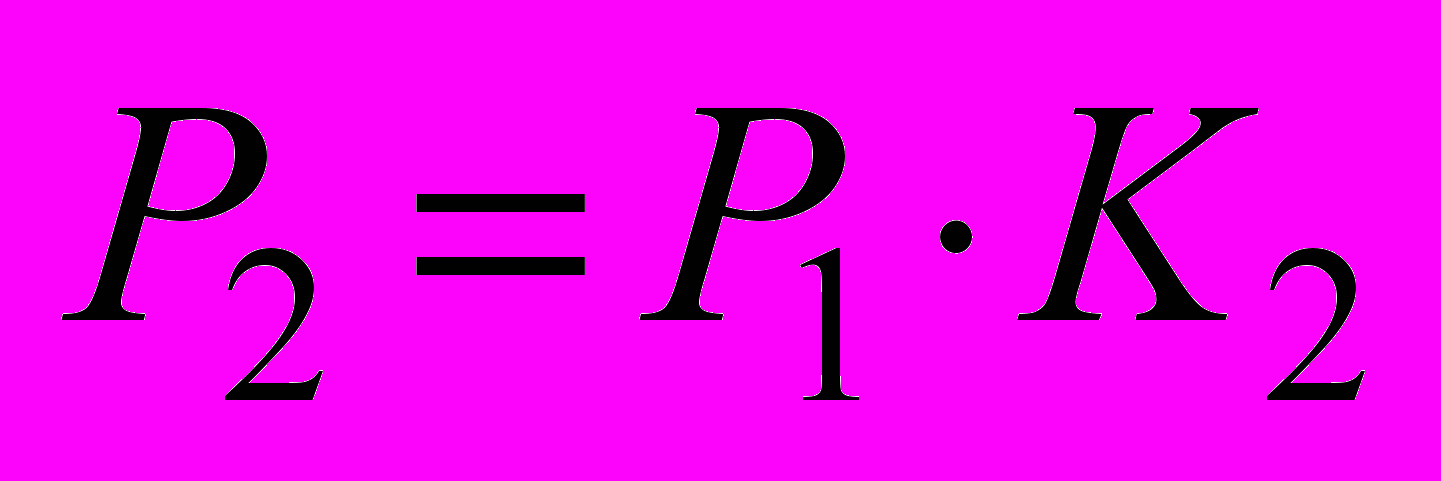

– коефіцієнт перерахування рівня радіації на початковий час, визначаємо з табл. 4;

; .

2. За табл. 6 при а = 0,4 і tн = 2 год визначаємо тривалість роботи людей на радіоактивно забрудненої місцевості 4 год.

Таблиця 6

Допустима тривалість перебування людей на радіоактивно
забрудненій місцевості при аварії на АЕС, год.
Час, що пройшов з моменту аварії до початку опромінювання, год

1
2
3
4
6
8
12
24

0,2
7.30
8.35
10.00
11.30
12.30
14.00
16.00
21.00

0,3
4.50
5.35
6.30
7.10
8.00
9.00
10.30
13.30

0,4
3.30
4.00
4.35
5.10
5.50
6.30
7.30
10.00

0,5
2.45
3.05
3.35
4.05
4.30
5.00
6.00
7.50

0,6
2.15
2.35
3.00
3.20
3.45
4.10
4.50
6.25

0,7
1.50
2.10
2.30
2.40
3.10
3.30
4.00
5.25

0,8
1.35
1.50
2.10
2.25
2.45
3.00
3.30
4.50

0,9
1.25
1.35
1.55
2.05
2.25
2.40
3.05
4.00

1,0
1.15
1.30
1.40
1.55
2.10
2.20
2.45
3.40

Висновок. Тривалість роботи робітників та службовців в осередку радіоактивного забруднення – 4 год.

Таблиця 7

Варіанти вихідних даних по завданню 3


№
Вихідні дані
Варіанти

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

1
Час початку роботи після аварії tн, год
1
2
3
4
4
6
6
8
8
12
6
8
4
6
3

2
Рівень радіації Рн, рад/год
2
3
4
5
6
7
8
9
10
9
8
7
6
5
4

3
Встановлена доза опромінювання Двст, рад
5
10
15
20
25
30
40
50
40
30
20
10
5
15
10

4
Коефіцієнт послаблення Кпосл.
1
3
6
7
10
15
10
7
6
3
1
10
7
6
3

№
Вихідні дані
Варіанти

16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

1
Час початку роботи після аварії tн, год
2
3
4
4
6
6
8
8
12
12
2
3
4
6
8

2
Рівень радіації Рн, рад/год
2
5
6
7
8
9
10
11
12
13
14
15
5
4
6

3
Встановлена доза опромінювання Двст, рад
5
10
15
20
30
40
25
30
50
5
10
15
20
25
30

4
Коефіцієнт послаблення Кпосл.
1
3
6
7
15
10
7
6
3
1
7
6
7
10
15

№
Вихідні дані
Варіанти

31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

1
Час початку роботи після аварії tн, год
1,5
3
2,5
2
3,5
2
6
1,5
4,5
5
2
5
2,5
2
4

2
Рівень радіації Рн, рад/год
12
11
14
16
10
9
4
6
12
6
8
15
20
17
16

3
Встановлена доза опромінювання Двст, рад
15
12
11
10
16
10
12
13
11
15
15
10
13
12
11

4
Коефіцієнт послаблення Кпосл.
3
2
4
6
6
7
3
3
4
6
10
3
15
6
7

Продовження таблиці 7

№
Вихідні дані
Варіанти

46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

1
Час початку роботи після аварії tн, год
2
3
1,5
3,5
5
3
2
4
8
5
6
9
10
5
3

2
Рівень радіації Рн, рад/год
7
8
6
14
16
4,5
2
3
10
2
2
3
2,5
3
5

3
Встановлена доза опромінювання Двст, рад
11
15
10
14
12
18
15
20
14
13
7
8
6
14
16

4
Коефіцієнт послаблення Кпосл.
20
10
7
6
27
3
7
6
15
2
3
3
7
10
3

№
Вихідні дані
Варіанти

61
62
63
64
65
66



























1
Час початку роботи після аварії tн, год
6
9
5
3
4
5



























2
Рівень радіації Рн, рад/год
2
3
3
5
3
6



























3
Встановлена доза опромінювання Двст, рад
7
8
14
16
20
15



























4
Коефіцієнт послаблення Кпосл.
6
7
3
6
7
6




























Задача 4


На об'єкті зруйнувалась необвалована ємність, яка вміщує 10 т хлору. Метеоумови: температура повітря +20ºС, інверсія, швидкість вітру 2 м/с, напрямок вітру – східний.

Приклад виконання задачі 4

Вихідні данні:

- ємність з хлором т.;

- температура повітря +20ºС;

- швидкість вітру 2 м/с;

- напрямок вітру – східний.

Провести розрахунки оперативного (аварійного) прогнозування.

Розв’язання

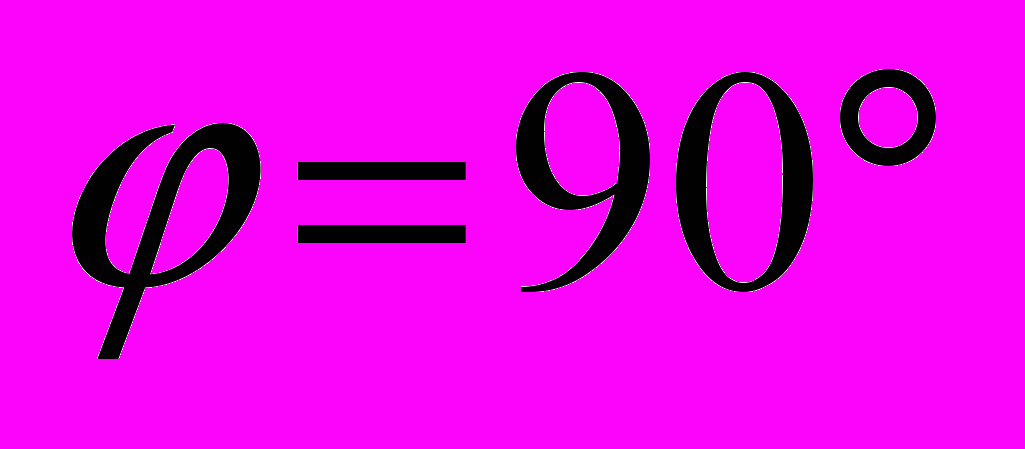

1. Визначаємо за швидкістю вітру 2 м/с коефіцієнт кутового розміру зони можливого зараження (за табл. 8) [12], .

Таблиця 8

Кутові розміри зони можливого зараження від швидкості вітру



V м/с
< 0,5
0,6 - 1
1,1 - 2
> 2

º
360º
180º
90º
45º


2. Визначаємо глибину расповсюдження хмари зараженого повітря (за табл. 9), Г = 11, 3 км.

Таблиця 9

Глубина зони хімічного зараження НХР, км


Кількість НХР (Q), т

Температура ºС
інверсія

хлор

Швидкість вітру (V), м/c

1
2
3
4

10
-20º
17,7
10,4
7,9
6,6

0
18,5
10,9
8,3
6,9

+20º
19,3
11,3
8,6
7,2

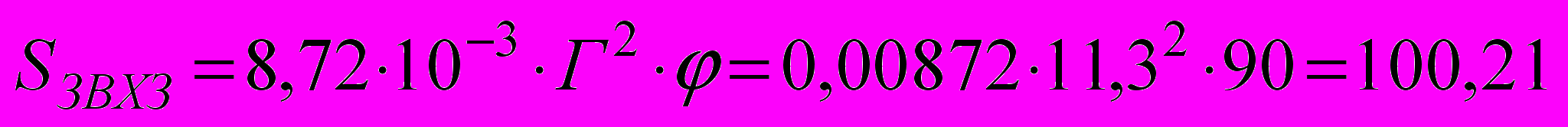

3. Визначаємо площу зони можливого хімічного зараження за формулою [12]: км2.

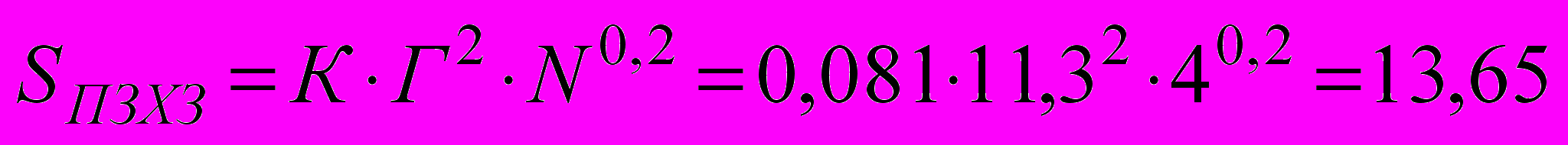

4. Визначаємо площу прогнозованої зони хімічного зараження по формулі: км2.

де: К – коефіцієнт, який залежить від ступеня стійкості повітря
(табл. 10).

Г – глубина розповсюдження хмари зараженого повітря;

N – час на яке розраховується глибина ПЗХЗ (в прикладі приймаємо на 4 год.).


Таблиця 10

Коефіціент «К» який залежить від ступеня стійкості повітря

інверсія
ізотермия
конвекція

0,081
0,133
0,235


5. Визначаємо по табл. 11 час випарювання хлору Т =1.12 год.


Таблиця 11


Час випарювання хлору

Назва НХР
V, м/с
ХАРАКТЕР РОЗЛИВУ

«вільно»
«у піддон»

Н = 0,05 м
Н = 1 м
Н = 3 м

Температура повітря, З

-20
0
20
40
-20
0
20
40
-20
0
20
40

хлор
1
1,5

1,12

0,9

0,75

0,65

0,4
23,9

18,0

14,3

12,0

10,2

6,0
83,7

62,9

50,1

41,8

35,8

20,9

2

3

4

5

10

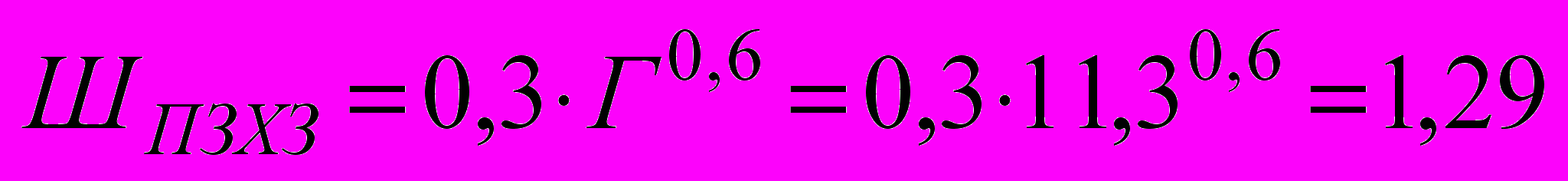

6. Знаходимо ширину ПЗХЗ при інверсії:

км.

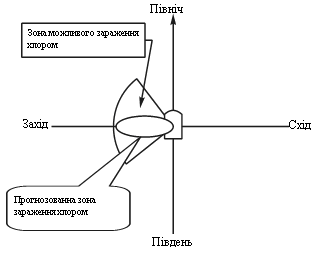

7. Наносимо на мапу (схему) зону хімічного зараження (рис. 3).
