Энергетические обследования (энергоаудит) промышленных предприятий и объектов ЖКХ
Презентация программы повышения квалификации специалистов предприятий

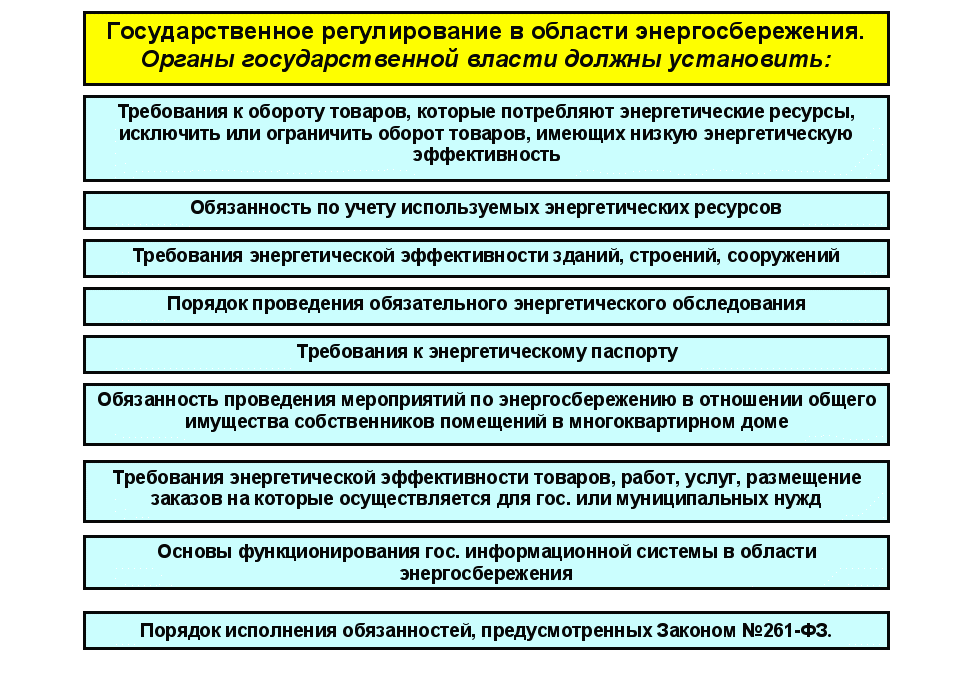

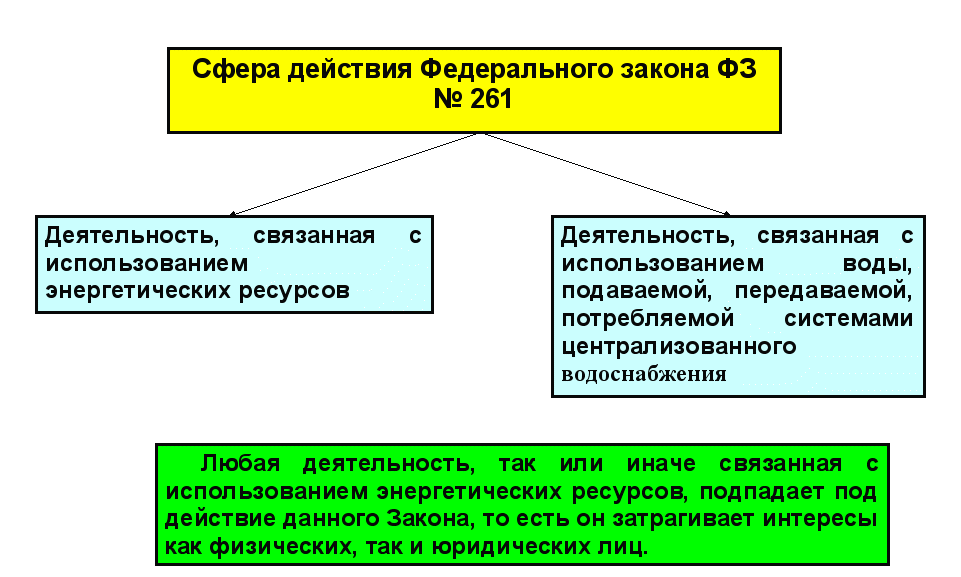

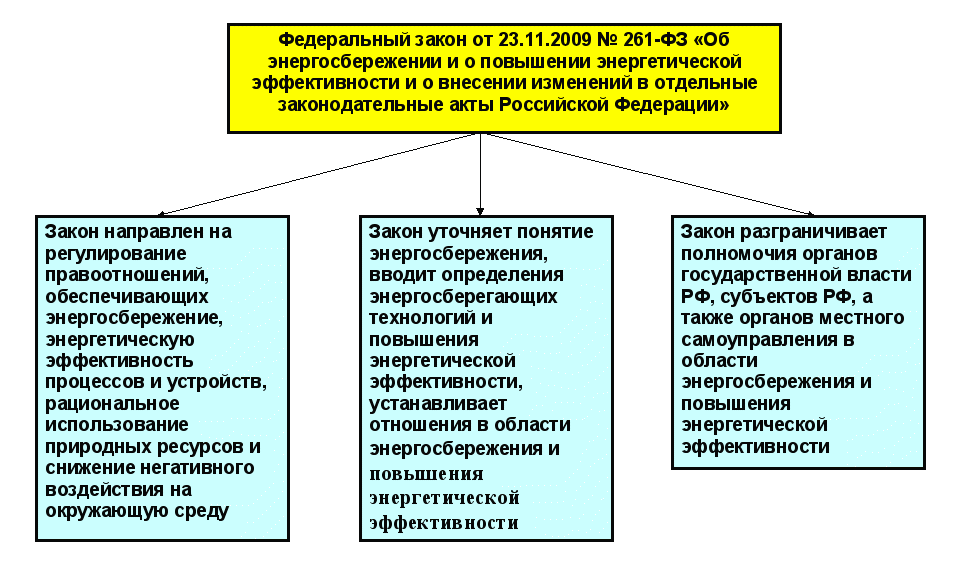

Нормативно-законодательная база энергосбережения
Энергетическая эффективность товаров
Начиная с 1 января 2011 г. на бытовых энергопотребляющих устройствах должна быть указана информация о классе энергоэффективности. А для компьютеров и организационной техники такое требование вводится с 1 января 2012 г.
Постановлением Правительства РФ от 31.12.2009 № 1222 утверждены Перечень видов товаров, на которые распространяется требование о содержании информации о классе энергетической эффективности в технической документации, прилагаемой к этим товарам, в их маркировке, на их этикетках, а также Перечень принципов правил определения класса энергетической эффективности товара.
С 1 января 2011 г. к обороту на территории РФ не допускаются электрические лампы накаливания мощностью 100 ватт и более, которые могут быть использованы в цепях переменного тока для освещения. Соответственно, с 1 января 2013 г. может быть введен запрет на лампы накаливания мощностью 75 ватт, а с 1 января 2014 г. - на лампы накаливания мощностью 25 ватт и более, которые могут быть использованы в цепях переменного тока в целях освещения.
Энергетическая эффективность зданий и сооружений
Министерство регионального развития РФ устанавливает требования по энергоэффективности для зданий и сооружений в соответствии с правилами, утвержденными Правительством РФ.
В составе требований энергетической эффективности зданий и сооружений должны быть определены требования, которым здание и сооружение должны соответствовать как при вводе в эксплуатацию, так и в процессе эксплуатации, с указанием лиц, обеспечивающих выполнение таких требований (застройщика, собственника здания, строения, сооружения), а также сроки, в течение которых выполнение таких требований должно быть обеспечено.
Отдельно прописаны требования к застройщикам и собственникам недвижимости. Например, собственники объектов недвижимости обязаны обеспечивать соответствие зданий и сооружений установленным требованиям энергетической эффективности и требованиям их оснащенности приборами учета используемых энергетических ресурсов в течение всего срока их службы путем организации их надлежащей эксплуатации и своевременного устранения выявленных несоответствий (ч. 9 ст. 11 Закона № 261-ФЗ).
Информационное обеспечение
Информационное обеспечение мероприятий по энергосбережению и повышению энергетической эффективности будет осуществляться регулярно посредством государственной информационной системы в области энергосбережения, опубликования органами государственной власти, органами местного самоуправления в средствах массовой информации региональных, муниципальных программ в области энергосбережения и повышения энергетической эффективности, социальной рекламы по энергосбережению и посредством других средств массовой информации. Постановление Правительства от 1 июня 2010 г. № 391 предусматривает в 9-месячный срок обеспечить создание государственной информационной системы, условия для ее функционирования и ввод в эксплуатацию.
Доступ физических лиц, организаций, органов государственной власти и органов местного самоуправления к информации, включенной в государственную информационную систему, обеспечивается путем ее размещения на официальном сайте оператора государственной информационной системы, на официальных сайтах органов государственной власти субъектов Российской Федерации и органов местного самоуправления в сети Интернет.
Государственная поддержка в области энергосбережения
Государственную поддержку в области энергосбережения будет осуществлять по следующим направлениям:
- содействие в осуществлении инвестиционной деятельности в области энергосбережения;
- пропаганда использования энергосервисных договоров (контрактов);
- в строительстве многоквартирных домов, имеющих высокий класс энергетической эффективности;
- реализация программ стимулирования производства и продажи товаров, имеющих высокую энергетическую эффективность;
- поддержка инвестиционной деятельности в области энергосбережения с применением мер стимулирующего характера, путем возмещения части затрат на уплату процентов по кредитам, займам, полученным в российских кредитных организациях на осуществление инвестиционной деятельности, реализацию инвестиционных проектов в области энергосбережения.
Мероприятия по энергосбережению, обязательные
для осуществления государственными организациями
Закон N 261-ФЗ установил обязанность бюджетных учреждений обеспечить, начиная с 1 января 2010 года, снижение в сопоставимых условиях объема потребленных им воды, дизельного и иного топлива, мазута, природного газа, тепловой энергии, электрической энергии, угля в течение пяти лет не менее чем на пятнадцать процентов от объема фактически потребленного им в 2009 году каждого из указанных ресурсов с ежегодным снижением такого объема не менее чем на три процента.
Организации с участием государства или муниципального образования и организации, осуществляющие регулируемые виды деятельности, должны утверждать и реализовывать программы в области энергосбережения и повышения энергетической эффективности.
Для организаций, осуществляющих регулируемые виды деятельности, в случае, если цены (тарифы) на товары, услуги таких организаций регулируются уполномоченным федеральным органом исполнительной власти, требования к программам в области энергосбережения и повышения энергетической эффективности применительно к регулируемым видам деятельности устанавливаются данным органом в соответствии с правилами, утвержденными Правительством РФ.
Для организаций, осуществляющих регулируемые виды деятельности, в случае, если цены (тарифы) на товары, услуги таких организаций регулируются уполномоченными органами исполнительной власти субъектов РФ, органами местного самоуправления, требования к программам в области энергосбережения и повышения энергетической эффективности применительно к регулируемым видам деятельности устанавливаются данными органами в соответствии с правилами, утвержденными Правительством РФ.
Государственные или муниципальные заказчики, органы, уполномоченные на осуществление функций по размещению заказов для государственных или муниципальных нужд, обязаны размещать заказы на поставки товаров, выполнение работ, оказание услуг для государственных или муниципальных нужд в соответствии с требованиями энергетической эффективности этих товаров, работ, услуг (п. 1 ст. 24, п. п. 1, 2 ст. 25, п. 1 ст. 26 Закона N 261-ФЗ).
Энергетическое обследование
Под энергетическим обследованием в соответствии с новым Законом понимаются сбор и обработка информации об использовании энергетических ресурсов в целях получения достоверной информации об объеме используемых энергетических ресурсов, показателях энергетической эффективности, выявление возможностей энергосбережения и повышения энергетической эффективности с отражением полученных результатов в энергетическом паспорте.
Энергетическое обследование может проводиться в отношении:
- продукции;
- технологического процесса;
- юридического лица;
- индивидуального предпринимателя.
Результатом энергетического обследования является отчет. По результатам энергетического обследования проводившее его лицо составляет энергетический паспорт и передает его лицу, заказавшему проведение энергетического обследования. Требования к энергетическому паспорту устанавливаются Министерством энергетики РФ. Деятельность по проведению энергетического обследования вправе осуществлять только лица, являющиеся членами саморегулируемых организаций в области энергетического обследования.
Проведение энергетического обследования является обязательным для:
- органов государственной власти, местного самоуправления, наделенных правами юридических лиц;
- организаций с участием государства или муниципального образования;
- организаций, осуществляющих регулируемые виды деятельности;
- организаций, осуществляющих производство и (или) транспортировку воды, природного газа, тепловой энергии, электрической энергии, добычу природного газа, нефти, угля, производство нефтепродуктов, переработку природного газа, нефти, транспортировку нефти, нефтепродуктов;
- организаций, совокупные затраты которых на потребление природного газа, дизельного и иного топлива, мазута, тепловой энергии, угля, электрической энергии превышают 10 млн. руб. за календарный год;
- организаций, проводящих мероприятия в области энергосбережения и повышения энергетической эффективности, финансируемых полностью или частично за счет средств федерального бюджета, бюджетов субъектов РФ, местных бюджетов.
Указанные лица обязаны организовать и провести первое энергетическое обследование до 31 декабря 2012 г., последующие энергетические обследования - не реже чем один раз каждые пять лет.
Виды энергетических обследований (энергоаудита)
При проведении энергетического обследования (энергоаудита) производится оценка эффективности использования, в т.ч. по показателям энергоэффективности, всех видов ТЭР, потребляемых (используемых) потребителем ТЭР, а также вторичных энергоресурсов. Под показателем энергоэффективности понимается абсолютная, удельная или относительная величина потребления (использования) или потерь энергетических ресурсов для продукции (услуг) любого назначения или технологического процесса.
Анализу подвергаются все аспекты деятельности потребителя ТЭР в сфере рационализации топливо- и энергопотребления.
По результатам энергетического обследования (энергоаудита) составляется энергетический паспорт установленного образца либо уточняется существующий.
По срокам проведения энергетические обследования подразделяются на:
а) первичные.
б) очередные.
в) внеочередные.
г) предэксплуатационные.
По объемам проводимых работ энергетические обследования (энергоаудит) потребителей ТЭР подразделяются на:
а) экспресс-обследования (экспресс-аудит).
б) полные инструментальные обследования;
в) комплексные обследования.
г) обследования технологических процессов.
В зависимости от целей проводимых работ допускаются любые комбинации видов энергетических обследований и энергоаудита.
Обеспечение приборами учета энергетических ресурсов
(ст. 13 Закона № 261-ФЗ)
Обязательному учету используемых энергетических ресурсов с применением приборов учета подлежат производимые, передаваемые, потребляемые энергетические ресурсы. Требование распространяется на объекты, подключенные к централизованным электрическим сетям, системам теплоснабжения, водоснабжения, газоснабжения и иным системам централизованного снабжения энергетическими ресурсами. Сроки для установки приборов учета:
- до 1 января 2011 г. - органы государственной власти, органы местного самоуправления должны установить счетчики в зданиях, используемых для размещения указанных органов, находящихся в государственной или муниципальной собственности и введенных в эксплуатацию на день вступления в силу настоящего Закона;
- до 1 января 2011 г. - собственники зданий и сооружений и иных объектов, которые введены в эксплуатацию на день вступления в силу Закона № 261-ФЗ;
- до 1 января 2012 г. - собственники жилых домов, собственники помещений в многоквартирных домах, введенных в эксплуатацию на день вступления в силу Закона № 261-ФЗ. При этом многоквартирные дома в указанный срок должны быть оснащены коллективными (общедомовыми) приборами учета. Аналогичные сроки установлены для дачных домов и садовых участков в части установки коллективных приборов учета ресурсов.
Учет электрической энергии

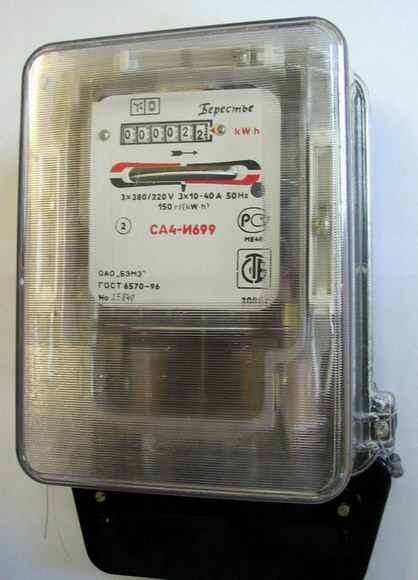

Трехфазный счетчик индукционного типа Трехфазный счетчик электронного типа
Тарифы на электроэнергию
Стоимость электроэнергии в г. Москве в квартирах без электроплит:
- 2007 год - 1,80 руб./кВт×ч;
- 2008 год - 2,08 руб./кВт×ч;
- 2009 год - 3,01 руб./кВт×ч;
- 2010 год - 3,45 руб./кВт×ч;
- 2011 год - 3,80 руб./кВт×ч.
В 2010 г. в Москве были следующие тарифы для квартир без электроплит:
Одноставочный тариф – 3,45 руб./кВт×ч;
Двухставочный тариф – дневная зона 3,45 руб./кВт×ч; ночная зона 0,86 руб./кВт×ч.
Двухставочный тариф – дневная зона 3,45 руб./кВт×ч; ночная зона 0,86 руб./кВт×ч.
Трехставочный тариф – пиковая зона 3,45 руб./кВт×ч; ночная зона 0,86 руб./кВт×ч;
полупиковая зона 2,91 руб./кВт×ч
Пиковая зона с 8 до 11 часов и с 18 до 21 часов.
Ночная зона с 21 до 8 часов.
П/пиковая зона с 11 до 18 часов.
Инструментальные обследования

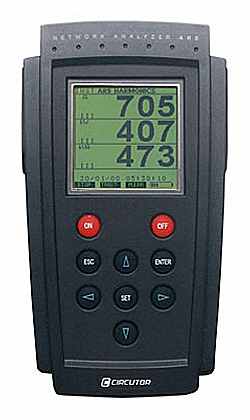

Анализатор количества и качества электрической энергии AR.5M
Прибор имеет небольшой вес и малые габариты и позволяет проводить измерения без разрыва цепей действующего электрооборудования. Прибор регистрирует показания в течение заданного времени и записывает его в память. Результаты измерений можно переписать в компьютер и получить графики изменения электрических параметров, а также параметры качества электроэнергии.
Прибор AR

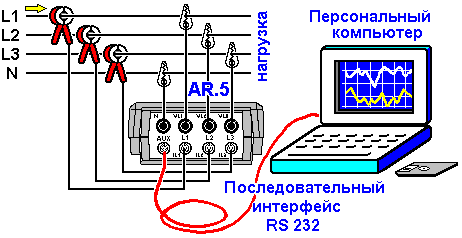

Подключение AR.5-1М и перенос
зарегистрированных данных в компьютер

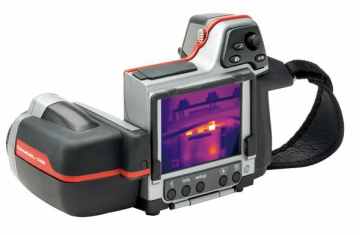

Тепловизор FLIR B335
Функциональные возможности FLIR В335
- Высокое разрешение ИК-изображений – 320х240 пикселей инфракрасного разрешения, NEDT(разность температур эквивалентная шуму) 50 мК
- Цифровая видеокамера – 3,1 мегапикселей со встроенной светодиодной подсветкой обеспечивает четкие изображения независимо от условий освещения
- Широкий диапазон температур – измерение в диапазоне от -20°С до +120°С оптимально для применения в строительстве
- Сигнализация повреждения изоляции – показывает качество изоляции строительных конструкций
- Сигнализация точки росы – предупреждает о местах, в которых имеется риск конденсации влаги
- Увеличение – плавное цифровое увеличение 2х для захвата мелких деталей
- Картинка в картинке (PiP) – ИК-изображение накладывается сверху на видеоизображение в виде окна
- Лазерный указатель – соотносит горячую точку инфракрасного изображения с реальным физическим объектом
- Комментарии – добавление текстовых и голосовых комментариев через сенсорный дисплей или проводную гарнитуру микрофон-наушник
- Точность ±2% - достоверное измерение температуры
- Копирование через USB – сохранение изображений и результатов измерений на флэш-накопитель USB

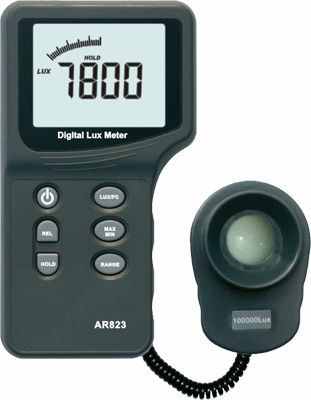

Люксметр
Перечень основных приборов для проведения энергоаудита
- Анализатор количества и качества электрической энергии AR.5M – от 180 тыс. руб. К прибору необходимо заказать комплекты токоизмерительных клещей на 5А и на 500А (типы клещей соответственно СР-5 и CPR-500). В каждый комплект должно входить по 4 шт. клещей. Имеет смысл заказать также комплект гибких «клещей» типа «петля Роговского» типа C-FLEX 2000.
- Пирометр низкотемпературный с лазерным целеуказателем – 4,5 – 8 тыс. руб.
- Термометр контактный с поверхностным зондом - 3,5 – 4 тыс. руб.
- Люксметр любого типа – от 5 тыс. руб.
- Ультразвуковой расходомер жидкости Portaflow 330A –250 тыс. руб.
- Переносной газоанализатор (для измерения содержания СО и О2) – от 12 тыс. руб.
- Ультразвуковой толщиномер – 22 – 25 тыс. руб.
- Клещи токоизмерительные с мультиметром – 10 тыс. руб.
- Термоанемометр - прибор контроля параметров воздушной среды (температура, скорость потока воздуха) – 20 – 40 тыс. руб.
- Тепловизионный комплекс (190 – 500 тыс. руб.).

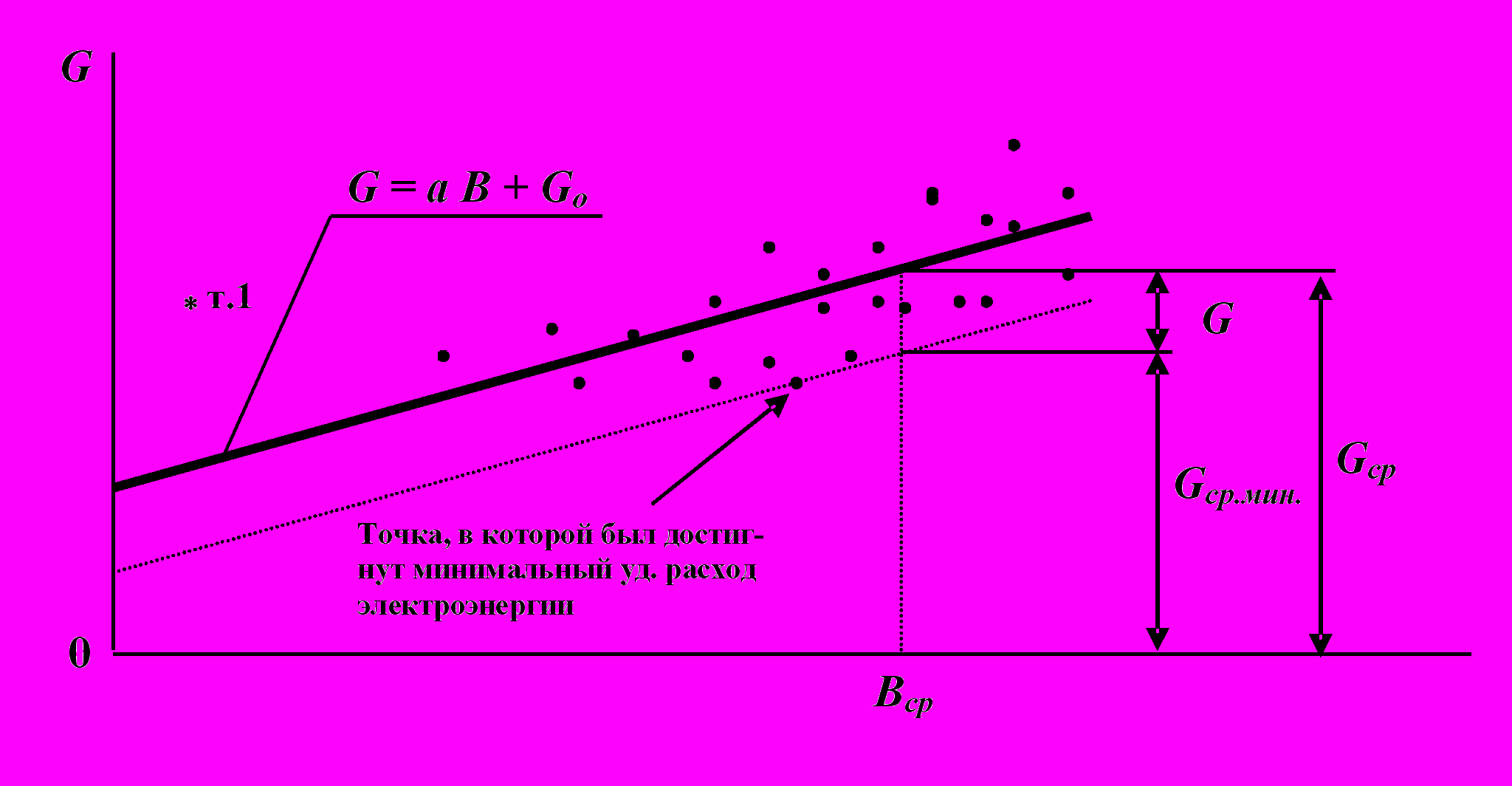

Оценка потенциала энергосбережения
Месячный потенциал энергосбережения ~ 0,5∙∆G
Годовой потенциал энергосбережения ~ 6∙∆G
Экономия расхода электроэнергии в зданиях и сооружениях.
Использование компактных люминесцентных ламп.
Во многих домах старой постройки до сих пор используются лампочки накаливания для освещения лестничных клеток. Принята программа поэтапного изъятия из продажи ламп накаливания. Легче всего заменять лампы накаливания компактными люминесцентными лампами (КЛЛ), так как последние имеют цоколи, как у ламп накаливания. Такая замена даёт экономию до 60 % от потребляемой лампами накаливания электроэнергии. Недостатком КЛЛ, как и всех люминесцентных ламп, является зависимость их срока службы от количества включений. Поэтому такие лампы нежелательно, например, использовать с датчиками движения в подъездах жилых домов. Кроме того, люминесцентные лампы содержат опасную для здоровья ртуть, а вопросы утилизации ртутьсодержащих ламп в ЖКХ до конца не решены.
Использование светодиодных источников света.
Светодиодные светильники обладают высокой светоотдачей (80 – 100 лм/Вт), имеют очень большой срок службы (до 100 тыс. часов), малоинерционны и практически не чувствительны к частым включениям-отключениям. Одним из главных недостатков светодиодов на сегодняшний день является их относительно высокая стоимость. Светодиоды можно использовать с датчиками движения, или в электросхемах с реле времени. Если, например, люминесцентные светильники в подъездах заменить на светодиодные светильники, включаемые от датчиков движения, то экономия составит до 95 % от потребляемой люминесцентными светильниками электроэнергии.
Замена светоуказателей «Выход» старого типа с лампами накаливания на новые светодиодные указатели. Экономия до 90 % от потребляемой светоуказателями старого типа электроэнергии.
 |  |  |
 |  |  |
Примеры светодиодных источников света

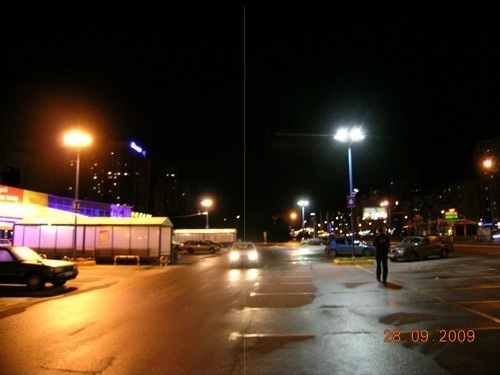

Слева светильником - ДНАТ 400, справа - ТЭС-160
Сравнение светильников с ламповым и светодиодным источником света
| Источник света | Лампа накаливания 60 Вт, Е27 | Светодиодный источник света СБ-Б3 |
| Потребляемая мощность, Вт | 60 | 3 |
| Напряжение питания, B | 220 В / 50 Гц | 220 В / 50 Гц |
| Средний срок службы светоизлучающего элемента (лампы и светодиодного источника света) | 1000 часов | 100000 часов |
| Ресурс работы в режиме 12 часа/сутки | 2,8 мес | 22,8 года |
| Устойчивость к перепадам напряжения | слабая | не чувствителен |
| Затраты на обслуживание светильника | каждые 3 месяца | нет |
| Экономические показатели | ||
| Потребление электроэнергии в сутки, в режиме работы 12 часа, кВт/час | 0,72 | 0,036 |
| Потребление электроэнергии в год, в режиме работы 12 часов/сутки, кВт/час | 262,8 | 13,14 |
Использование датчиков движения, шума.
В настоящее время люминесцентные светильники, установленные на лестничных клетках, в коридорах, лифтовых вестибюлях, в большинстве случаев включены всё темное время суток. А в приквартирных тамбурах, отгороженных дверью от лестничной клетки, светильники чаще всего включены круглосуточно. Для экономии электроэнергии, можно использовать светодиодные светильники, включение которых осуществляется от датчиков движения, или от датчиков шума. Уже выпускаются светодиодные светильники для подъездов, в которых встроены датчики шума. Светильник в темное время суток обеспечивает дежурное освещение (10 – 20% от полной мощности), а при срабатывании датчика шума, включается на полную мощность. Если в подъезде достаточно светло, то светильник от датчика шума не включается, т.е. в схеме управления имеется функция фотореле. Экономия до 60 % от потребляемой в настоящее время люминесцентными светильниками электроэнергии.
Использование схем кратковременного включения освещения подъезда.
За рубежом уже более 30 лет успешно используются схемы кратковременного включения освещения подъезда. На всех лестничных площадках установлены клавишные выключатели, нажав на любой из которых, можно включить на заданный интервал времени (1 – 3 мин.) освещение подъезда. Источником света при использовании таких схем, являются, как правило, лампочки накаливания, мало чувствительные к частым включениям-отключениям. Но лампочки накаливания не имеют перспективу на будущее, поэтому надо ориентироваться на светодиодные светильники. Преимуществом схемы кратковременного включения освещения является то, что схема в режиме ожидания совсем не потребляет электроэнергии. Схемы (недорогие) с датчиками движения могут потреблять ток, соизмеримый с током самого светильника.
Использование схем кратковременного включения освещения подъезда со светодиодными светильниками позволяет экономить до 60 % от потребляемой в настоящее время установленными в подъездах светильниками электроэнергии.
Модернизация старых лифтов.
Старые лифты, проработавших более 25 лет, должны заменяться на новые, модернизироваться, или проходить освидетельствование, в результате которого срок эксплуатации лифта может продлеваться на несколько лет. Практика показывает, что старые лифты часто выходят из строя, их приходится ремонтировать, заменяя дорогостоящее оборудование. Модернизация старых лифтов, проработавших более 25 лет, новыми лифтами, оборудованными частотно-регулируемыми приводами позволяет экономить до 60 % от потребляемой старыми лифтами электроэнергии. Срок окупаемости можно не рассматривать, так как лифты отработали свой ресурс, и их всё равно надо подвергать капитальному ремонту, или полной замене.
Годовой экономический эффект от внедрения частотно-регулируемого электропривода в расчете на один лифт составляет:
на лифте г/п 320 кг, скоростью 1,0 м/с — экономия потребления электроэнергии составляет 7 300 кВт ч, а эксплуатационные расходы снижаются на 8768 руб.
- на лифте г/п 500 кг, скоростью 1,0 м/с - экономия потребления электроэнергии составляет 9800 кВт×ч, эксплуатационные расходы снижаются на 12083 руб.
Использования фильтрокомпенсирующих устройств.
Замена ламп накаливания на компактные люминесцентные ламп сопровождается снижением коэффициента мощности. Это вызывает увеличение полного электрического тока протекающего по проводам и кабелям. Как следствие – увеличиваются активные потери электрической энергии, которые фиксируются счетчиками электрической энергии. Повышение коэффициента мощности путем использования фильтрокомпенсирующих устройств позволяет снизить величину потерь электрической энергии.
Значения коэффициентов мощности отдельных объектов можно получить путем инструментальных обследований. Когда при составлении региональной программы энергосбережения имеют дело с большим количеством зданий, то они разделяются на группы однотипных зданий и по каждой группе проводятся суточные измерения основных электрических параметров по всем трем фазам.
Компенсатор реактивной мощности КРМ01
По трансформаторным подстанциям:
В настоящее время на трансформаторных подстанциях ещё используются трансформаторы, изготовленные более 40 лет назад. Трансформаторы старой серии имеют более высокие активные потери холостого хода и короткого замыкания, по сравнению с трансформаторами новой серии.
| Трансформаторы старой серии | Трансформаторы новой серии | ||||
| Тип | Рх, кВт | Рк, кВт | Тип | Рх, кВт | Рк, кВт |
| ТМ-20/10 | 0,22 | 0,6 | ТМ-25/10 | 0,125 | 0,69 |
| ТМ-320/10 | 1,9 | 6,2 | ТМ-400/10 | 1,08 | 5,9 |
| ТМ-560/10 | 2,5 | 9,4 | ТМ-630/10 | 1,68 | 8,5 |
| ТМ-750/10 | 4,1 | 11,9 | ТМ-1000/10 | 2,45 | 11,6 |
Экономию электроэнергии можно получить при отключении слабозагруженных трансформаторов с переброской их нагрузки на другие трансформаторы. Это мероприятие можно проводить, если при этом не снижается категория надежности электроснабжения и не перегружаются другие трансформаторы.
По котельным:
Применение частотного привода для регулирования скорости вращения насосов, вентиляторов и дымососов. Экономия до 30 % от потребляемой насосами электроэнергии.
Замена в насосах сальниковых уплотнений из асбестографитовых материалов на уплотнения из новых материалов на основе тефлона. Экономия от 1 до 10 % от потребляемой насосами электроэнергии.
Системы вентиляции:
Применение устройств автоматического регулирования и управления вентиляционными установками в зависимости от температуры наружного воздуха. Экономия 10 – 15% от потребляемой вентиляционными установками электроэнергии.
Замена устаревших вентиляторов с низким КПД на современные вентиляторы с более высоким КПД. Экономия 20-30 % от потребляемой вентиляторами электроэнергии.
Рекуперация тепла. Экономия до 82 % от потребляемой вентиляторами электроэнергии.
Рекуператор позволяет тепло, которое выбрасывается на улицу с вытяжной, передать ледяному приточному воздуху. Передача тепла осуществляется с помощью
 |  |  |
| Роторный рекуператор. Тепло вытяжки передается приток с помощью вращающего барабана. Вытяжной воздух обогревает пластинки ротора, ротор поворачивается и своими нагретыми пластинками греет приточный воздух. Эффективность - до 82%. | Пластинчатый рекуператор. Тепло вытяжного воздуха передается через пластины приточному воздуху. Эффективность - 65% | Гликолевый рекуператор. Один теплообменник расположен в приточной системе, другой в вытяжной. Между ними циркулирует жидкость. Она нагревается в вытяжке и через теплообменник обогревает приточный Эффективность - 50%. |
