8. Понятие архитектуры и принципы устройства вычислительных систем


Обработка информации и представление результатов обработки в виде удобном для человека производится с помощью вычислительной техники. Конкретный набор взаимодействующих между собой устройств и программ, предназначенный для обслуживания одного рабочего участка, называют вычислительной системой (ВС). Центральным устройством большинства вычислительных систем является компьютер.

Компьютер – это электронный прибор, предназначенный для автоматизации создания, хранения, обработка и транспортировки данных.

Архитектура ВС – это описание устройства ВС с точки зрения пользователя или программиста. Архитектура не включает в себя конструктивные особенности устройства машины, электронные схемы. Т. о. архитектура определяет логическую схему организации ВС, описывающую состав и взаимодействие основных компонентов ВС в ходе вычислительного процесса.

Современные ВС всегда рассматриваются как совокупность двух взаимодействующих компонентов: аппаратуры и программного обеспечения (ПО). Все свойства ВС определяются как аппаратными средствами, так и программным обеспечением.

Аппаратные средства (hardware) – это все физические (механические, электронные и т. п.) элементы, из которых построена машина, а программное обеспечение (software) – это комплекс программ, установленных на данной ВС, кроме того, к программному обеспечению относятся программная документация, инструкции, руководства пользователю и т. п.

Принципы устройства

По принципам устройства компьютер представляет собой модель человека, работающего с информацией. Существует четыре основных компонента информационной деятельности человека:
  • прием (ввод) информации;
  • запоминание информации;
  • процесс мышления, т. е. обработка информации;
  • передача (вывод информации).

Компьютер включает в себя устройства, которые выполняют эти функции:


функция
устройство

прием (ввод) информации;
Устройства ввода

запоминание информации;
Память

процесс мышления, т. е. обработка информации;
Процессор

передача (вывод информации).
Устройства вывода

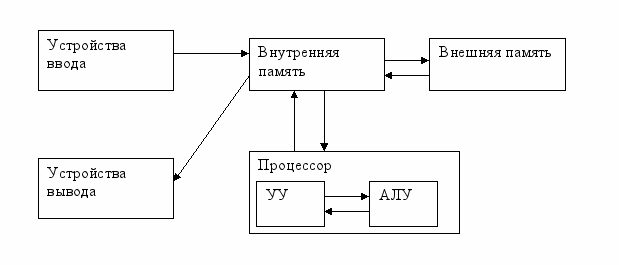

Процессор – устройство, которое автоматически выполняет действия, записанные в хранящейся в памяти программе. Т. е. процессор осуществляет непосредственную обработку данных, а память является хранилищем данных и программ. Эти устройства являются центральными устройствами. Кроме них, в состав ВС включаются внешние устройства, к которым относятся устройства ввода-вывода информации (УВВ), а также внешние запоминающие устройства (ВЗУ).

Команды, из которых состоит программа, имеют структуру:

Код ОПерации
Адрес Операнда 1
Адрес Операнда 2

Команды и данные, над которыми выполняются команды, хранятся в специальном запоминающем устройстве – оперативной памяти. Всю память можно представить в виде линейного массива ячеек определенного размера. Ячейки последовательно пронумерованы, их номера называются адресами. Минимально адресуемой единицей памяти в большинстве современных ЭВМ является байт. Память характеризуется:
  • емкостью – максимальным количеством информации, которое хранится в памяти;
  • быстродействием – временем обращения к памяти, которое определяется временем считывания (записи) информации. Время считывания – это время, отсчитываемое от момента появления адреса ячейки до момента получения информации.

Память подразделяется на внутреннюю и внешнюю. Внутренняя память имеет относительно небольшую емкость и большое быстродействие. Внешняя память имеет более низкое быстродействие, но позволяет хранить очень большой объем информации. Во внешнюю память также записываются данные и результаты работы программ, но для выполнения операций над этой информацией, ее надо сначала записать во внутреннюю память, т. к. процессор имеет доступ только к ней. После окончания работы с этой информацией, ее снова надо записать во внешнюю память.

Процессор – это центральное устройство ЭВМ. Он состоит из устройства управления и арифметико-логического устройства. АЛУ выполняет арифметические и логические операции. УУ управляет работой всех блоков ЭВМ. В простейшем случае УУ имеет в своем составе три регистра (ячейки):
  • регистр команды, который содержит код команды во время ее выполнения,
  • программный счетчик, в котором содержится адрес очередной команды,
  • регистр адреса, в котором вычисляются адреса операндов, находящихся в памяти.

Работа процессора сводится к выполнению следующего цикла:
  1. УУ интерпретирует выбранную команду и формирует набор команд более низкого уровня для АЛУ и других устройств. Эти команды задают последовательность низкоуровневых операций, таких как сдвиг, пересылка и анализ признаков результата. Такие операции называются микрокомандами, а последовательность микроопераций, соответствующих одной команде называется микропрограммой.
  2. Содержимое считанной ячейки памяти помещается в регистр команды. После чего УУ по полю кода операции команды определяет ее длину. Вычисленная длина добавляется к программному счетчику и тем самым формируется адрес следующей команды.
  3. По адресным полям определятся, есть ли операнды и, если да, то они считываются из ОП.
  4. УУ и АЛУ выполняют операцию, указанную в КОП.
  5. УУ выполняет операцию записи результата выполнения команды в ОП.

Порядок выбора адресов из памяти определяет программа, которая располагается во внутренней памяти. В линейных программах команды выбираются из памяти последовательно, в разветвляющихся программах может происходить переход к ячейке памяти, расположенной в любом месте ОП. Такие команды называются командами передачи управления.

Выполнение основной программы может прерываться для выполнения какого-то другого срочного задания, например, передачи данных на устройство ввода-вывода. Такой режим работы называется прерыванием. После обслуживания прерывания процессор возвращается к выполнению отложенной программы. Запросы на прерывание могут возникать из-за сбоев в работе аппаратуры, деления на 0, требования внешним устройством выполнения операций ввода и т. д.

Принципы фон Неймана

Схема устройства компьютера, принципы которого были рассмотрены, была предложена американским математиком Джоном фон Нейманом в 1946 году. Нейман сформулировал основные принципы работы ЭВМ, которые во многом сохранились и в современных компьютерах.
  1. Принцип программного управления: процесс обработки информации в ЭВМ (вычислительный процесс) осуществляется в соответствии с заранее составленной программой. Команды, записанные в программе, выполняются друг за другом.
  2. Принцип хранимой в памяти программы. Он является следствием из описанной выше организации вычислительного устройства. Программа на время выполнения записывается в оперативную (т. е. непосредственно доступную процессору) память, там же хранятся и данные, обрабатываемые этой программой.
  3. Принцип использования двоичной системы для кодирования данных и команд программы.
  4. Наличие единого вычислительного устройства, которое включает в себя процессор, средства передачи информации (шину) и память.

Связь между устройствами ЭВМ осуществляется через системный интерфейс, который называется шиной. Шина представляет собой совокупность линий, предназначенных для передачи единицы информации (команды, данных или управляющих сигналов). Соответственно, в шине можно выделить:
    1. шину адреса (ША) – используется для передачи адресов (номеров ячеек памяти или устройств ввода-вывода, к которым производится обращение);
    2. шину данных (ШД) – по ней осуществляется обмен данными;
    3. шину управления (ШУ) – по ней передаются управляющие сигналы.
