4. Исследование производственных мощностей отечественных производителей, способных участвовать в импортозамещении контроллеров и их программного обеспечения.
Были обследованы около 50 российских предприятий, способных участвовать в импортозамещении контроллеров и их программного обеспечения (см. приложение №3).
Многие из обследованных предприятий способны обеспечить контроллеры программным обеспечением, меньше имеют возможность изготавливать контроллеры.
Предпочтение отдавалось российским фирмам, имеющим возможность комплексно решить задачу импортозамещения в системах управления газоперекачивающих станций. Фирмам, уже имеющим свое производство отечественных контроллеров (на импортной элементной базе), имеющим коллективы опытных проектировщиков, обладающих знаниями в данной предметной области, имеющим сборщиков и монтажников электротехнических шкафов с автоматикой, бригады наладчиков, выезжающих на удаленные объекты для сдачи систем автоматизации.
Таких российских фирм-производителей ПЛК и программного обеспечения, отвечающих требованиям мирового уровня и поставленной задаче, выявлено 6: Компания ДЭП /Москва/, ПО «Промприбор» /г.Чебоксары/, ТЕКОН /Москва/, ЭЗАН /Черноголовка, МО/, ЭМИКОН /Москва/, ЭЛНА /Москва/.
Все эти производители отечественных ПЛК создают свои изделия на базе высоконадежной модульной электроники промышленного назначения ведущих западных фирм, имеют практический опыт и подготовленные кадры для проектирования, производства и монтажа систем автоматизации со своим оборудованием.
Среди этих ведущих фирм, в свою очередь, можно отдать
предпочтение, той российской фирме, которая:
- имеет практический опыт и подготовленные кадры для проектирования, производства и монтажа систем автоматизации со своим оборудованием во взрывоопасных объектах (российские лицензии, сертификаты Госстандарта на оборудование и т.д.)
- располагает необходимыми производственными мощностями, способными обеспечить требуемые объемы выпуска импортозамещающих контроллеров;
- имеет средства автоматизации собственной разработки, отвечающие специфическим требованиям взрывозащиты;
- обеспечивает своим оборудованием требования к системам автоматического пожаротушения и имеет необходимые российские сертификационные документы.
Важнейшим условием успешного выполнения комплекса работ по проектированию, изготовлению и внедрению «под ключ» систем автоматизации газоперекачивающих станций с комплектацией отечественными контроллерами и программным обеспечением является также практический опыт работы фирмы по автоматизации в нефтегазовой промышленности.
Учитывая специфические требования, предъявляемые к АСУ ТП компрессорных станций газопроводов, наиболее подходящей российской фирмой, способной масштабно выполнить задачу импортозамещения программируемых контроллеров, является ЗАО «ЭМИКОН».
При этом фирмой предусматривается широкая кооперация российских производителей при проектировании и изготовлении комплекса автоматизации.
Основной производственной базой выбраны хорошо зарекомендовавшие себя предприятия Новгородской области, в которой сосредоточены современно оснащенные производства приборостроения, радиоэлектроники, электротехники, автоматики.
Производитель электронной техники ОАО «Планета» имеет сертификат соответствия системы качества требованиям международных стандартов ИСО 9002.
ОАО «Завод «Старорусский приборостроительный завод»» более 40 лет специализируется на разработке приборов и средств регулирования и управления. Имеет внедренную международную систему качества ИСО 9000.
ФГУП НПП «Старт» является ведущим предприятием России по производству слаботочной коммутационной техники (герконовые реле, переключатели и т.д.) (подробней см. Приложение №4).
На новгородских производственных площадях можно организовать сборку и монтаж электротехнических шкафов с автоматикой для газоперекачивающих станций.
На базе завода «Старорусприбор» имеется возможность развернуть испытательный стенд, на котором отрабатывается алгоритмическое и программное обеспечение с реальной аппаратурой перед отправкой продукции Заказчику.
Высокий профессиональный уровень и производственный опыт новгородских специалистов гарантируют успешное выполнение сложных задач в области автоматизации газокомпрессорных станций.
5. Предварительный расчет надежности и эффективности импортозамещения контроллеров в АСУ ТП компрессорных станций газопроводов.
Основным критерием надежности является наработка на отказ. Время наработки на отказ каждого устройства – не менее 100 000 часов.
Этому критерию отвечают все рассматриваемые изделия.
Очень важно, что российские контроллеры, в частности, “ЭМИКОН”, работоспособны при плохом качестве электроэнергии (недостаточное напряжение сети, резкие перепады напряжения в сети), что особенно часто имеет место в удаленных районах России. При проектировании контроллеров этот аспект учитывался как один из важнейших, наряду с проблемами заземления, взрывобезопасности и др.
Основным критерием эффективности импортозамещения, при равенстве других параметров, является цена изделия.
Был проведен сравнительный технико-коммерческий анализ контроллеров западных и российских фирм.
Были рассмотрены предложения фирм OMRON (Япония), SIEMENS (Германия) и ЭМИКОН (Россия) на поставку программируемого контроллера с панелью оператора и сетевым модулем, а также средств программирования контроллеров и панелей управления.
Конфигурации контроллеров приведены в табл.№10
Таблица №10
| Тип сигналов ввода/вывода | Диапазон сигнала | Кол-во каналов |
| Входные аналоговые сигналы | 0…5 мА | 96 |
| Входные дискретные сигналы | 0…24В | 96 |
| Выходные дискретные сигналы | 0…24В | 96 |
| Информационный канал для подключения к полевой шине (скорость обмена не менее 2 Мбит/сек) | RS - 485 | 1 |
| Графическая панель оператора (кол-во отображаемых точек) | 320 х 240 | 1 |
Состав и цены ПТК (со склада в г. Москве) приведены в табл.11-13 (цены без учета НДС).
OMRON (CVM1) Таблица №11
| Назначение устройств и программных средств | Тип устройств и ПС | Кол-во | Цена USD | Стоимость USD | |
| 1. Базовый комплект, включающий ЦП, блоки питания, каркасы и межблочные устройства сопряжения | CVM1-CPU11 CVM1-BC103 CVM1-PA208 CVM1-B1064 CV500-CN312 | 1 1 2 1 1 | 1349 358 315 249 249 | 1349 358 630 249 249 | |
| 2. Модуль ввода аналоговых сигналов | C500-AD501 | 6 | 1421 | 8526 | |
| 3. Модуль ввода дискретных сигналов | 3G2A5-ID218 | 3 | 232 | 696 | |
| 4. Модуль вывода дискретных сигналов | 3G2A5-OC224 | 3 | 429 | 1287 | |
| 5. Сетевой модуль | CV500-SLR21 | 1 | 1969 | 1969 | |
| 6. Графическая панель оператора | NT600S-ST121-EV3 | 1 | 1554 | 1554 | |
| 7. Итого: стоимость контроллера | 16867 | ||||
| 8. Средства программирования панели оператора | NT-ZJ3AT1-EV1 | 1 | 387 | 387 | |
| 9. Средства программирования контроллеров | S4SWIN-V3.1 | 1 | 373 | 373 | |
| 10. Итого : стоимость ПТК | 17627 | ||||
| 11. Транспортировка, таможенные расходы ( 18 %) | 3173 | ||||
| 12. Итого: стоимость ПТК со склада в Москве (USD) | 20800 | ||||
SIEMENS ( Simatic S-400 ) Таблица №12
| Тип | Кол-во | Цена USD | Стоимость USD |
ER2 PS405 PS407 CPU414-1 FM460-1 IM461-1 Терминал IM461 BACK-VP Battery | 1 1 1 1 1 1 1 1 2 | 697 290 552 523 2294 337 337 55 9 | 697 290 552 523 2294 337 337 55 18 |
| 2. SM431 | 12 | 523 | 6276 |
| 3. SM421 | 3 | 250 | 750 |
| 4. SM422 | 3 | 366 | 1-98 |
| 5, CP443-5 | 1 | 1155 | 1155 |
| 6. OP-25 | 1 | 1684 | 1684 |
| 7. Итого: стоимость контроллера | | | 16066 |
| 8. GAV9620-1AA07-1ABO | 1 | 958 | 958 |
GES7800-OAC00-7BAO GES7798-OA01-0XAO | 1 1 1 | 5452 105 70 | 5452 105 70 |
| 10. Итого: стоимость ПТК | | | 22651 |
| 11. Транспорт, таможенные расх. (18%) | | | 4077 |
| 12. Итого: стоимость ПТК в Москве | | | 26728 |
ЭМИКОН ( ЭК-2105 ) РФ Таблица №13
| Тип | Кол-во | Цена USD | Стоимость USD |
CIM-4851 CIM-232N OS-188 PU-01A SU-06 OC-14-01 | 1 1 1 1 1 1 1 | 360 78 24 50 268 268 195 | 360 78 24 50 268 268 195 |
EAI-04B | 1 4 | 456 426 | 456 1704 |
| 3. DI-01A | 3 | 132 | 396 |
| 4. DO-01A | 3 | 184 | 552 |
| 5. C-02A | 1 | 480 | 480 |
| 6. ER-16-0045 | 1 | 1260 | 1260 |
| Итого: стоимость контроллера | | | 6109 |
| 8. UniWIN | 1 | 300 | 300 |
| 9. CONF Designer | 1 | 300 | 300 |
| Итого: стоимость ПТК со склада в Москве | | | 6709 |
Приведенные в таблицах 11-13 данные наглядно показывают преимущество российских контроллеров, при аналогичных технических параметрах они дают трех – четырех кратный выигрыш в цене.

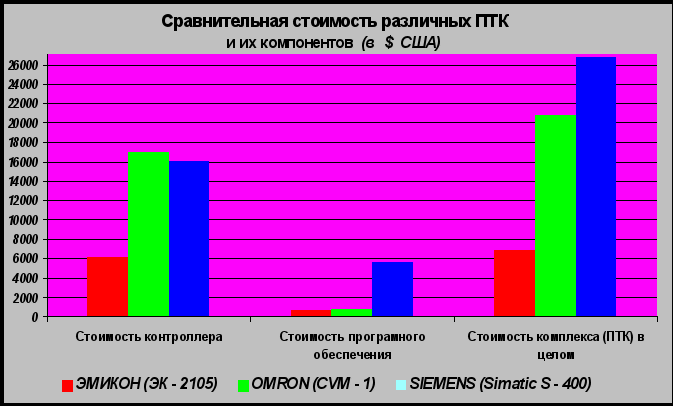

Диаграмма №2
Для объектов ОАО “Газпром” одним из решающих моментов при выборе российского поставщика может являться мобильность российских фирм в плане оперативного выезда специалистов на удаленные объекты для обучения персонала заказчика, шеф-наладки и шеф-монтажа сисем автоматизации с последующим гарантийным (в течение 3-х лет с момента пуска в эксплуатацию) и послегарантийного обслуживания, создания и поддержки на местах сервис-центров.
Заключение
Тщательный анализ технических и надежностных характеристик ПЛК и программного обеспечения позволяет сделать вывод, что сегодня реален переход на российское импортозамещающее оборудование без потери качества и надежности систем автоматического управления газокомпрессорных станций.
Российские фирмы имеют возможность комплексно решить задачу импортозамещения в системах управления газоперекачивающих станций. Эти фирмы имеют свое производство отечественных контроллеров (на импортной элементной базе), коллективы опытных проектировщиков, обладающих знаниями в данной предметной области, сборщиков и монтажников электротехнических шкафов с автоматикой, бригады наладчиков, выезжающих на удаленные объекты для сдачи систем автоматизации.
Российские разработки в области АСУ ТП на базе отечественных контроллеров имеют преимущества по работоспособности при плохом качестве электроэнергии (перепады напряжения, пониженное напряжение).
Такое импортозамещение принесет снижение стоимости средств автоматизации и программного обеспечения в 2-2,5 раза.
Учитывая российскую специфику, реализация сложных проектов в удаленных местах «под ключ» обойдется заказчику в несколько раз дешевле импортных вариантов. Кроме того, сроки гарантийного обслуживания оборудования, поставляемого российскими производителями больше, чем у зарубежных производителей.
Таким образом, имеются все основания отказаться от импортного оборудования и программного обеспечения при реализации новых проектов по созданию систем автоматизированного управления газоперекачивающими станциями и имеют встроенные средства искро и взрывозащиты.
С государственной точки зрения - это курс на российского производителя, новые инвестиции в поднимающуюся отечественную промышленность, созданию новых рабочих мест, дополнительные социальные отчисления.
Кроме того, реализация проекта АСУ ТП газоперекачивающей станции на базе российского оборудования важна и с точки зрения «альтернативного» варианта, чтобы зарубежные поставщики ощутили конкурентоспособность отечественной промышленности и не диктовали неимоверно высокие цены на свои средства автоматизации, монополизируя данный сегмент рынка.
