4.2 Требования к конструкции

Конструкция измерителя должна обеспечивать удобство монтажа и замены комплектующих изделий.

Тип корпуса определяется на этапе проектирования.

4.3 Требования к надежности

• Назначенный срок службы – 10 лет;

• Назначенный ресурс – 90000 ч;

• Вероятность безотказной работы за 2000 ч наработки должна быть не менее 0, 97.


4.4 Комплектность

В комплект поставки должны входить:

• Основной модуль измерителя - 1 шт.;

• Комплект ультразвуковых сенсоров - 1 компл.;

• Комплект эксплуатационных документов - 1 экз.


В комплект эксплуатационных документов должны входить:

• Руководство по эксплуатации - 1 экз.;

• Паспорт - 1 экз.;


4.5 Маркировка

Маркировка должна производиться с учетом требований ГОСТ 18620-80 и ОСТ 5.6083-82.

Таблички с маркировочными данными должны быть закреплены на наружной поверхности корпуса.

Маркировка должна быть нанесена на таблички способом, обеспечивающим ясность и сохранность надписей в течении всего срока эксплуатации.

На табличках должны быть указаны:

• Товарный знак предприятия изготовителя;

• Условное наименование изделия в соответствии с настоящими техническими условиями;

• Заводской номер;

• Год изготовления.


4.6 Консервация и упаковка

Консервация и упаковка должны производиться с учетом требований ГОСТ 9.014-78 и ОСТ 5.6083-82.

Ультразвуковой измеритель дальности должен быть подвержены консервации и иметь упаковку, предохраняющую от повреждения при транспортировании и хранении.

4.7 Требования безопасности

• Устройство должно иметь защиту по цепи питание, исключающую короткое замыкание источника питания.

• Пожарная безопасность должна обеспечиваться применением надежных контактных соединений, не требующих обслуживания в течение периода непрерывной работы, закрытием кабельных вводов, максимальным применением негорючих и трудногорючих материалов, соблюдением электрических зазоров и расстояний утечки по поверхности изоляции.


4.8 Правила приемки

• Правила приемки должны быть в соответствии с ОСТ5.6083-82.

• Объем и последовательность испытаний должны быть в соответствии с ОСТ5.6083-82.


4.9 Транспортирование и хранение

Условия транспортирования по группе 2 ГОСТ 15150-69. Погрузку, крепление и транспортирование КНЭ осуществлять в закрытом подвижном составе в соответствии с «Правилами перевозки грузов» и «Техническими условиями погрузки и крепления грузов», утвержденными МПС.

Условия хранения по группе 2 ГОСТ 15150-69.

4.10 Указания по эксплуатации

Эксплуатация ультразвукового измерителя дальности должна производиться в соответствии с «Руководством по эксплуатации».

4.11 Гарантии изготовителя

• Изготовитель гарантирует соответствие кинетического накопителя требованиям настоящих технических условий при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации.

• Гарантийный срок службы 1 год со дня установки измерителя в систему при условии соблюдения требований по эксплуатации, но не более 1,5 лет со дня отгрузки изготовителем.

• В течение гарантийного срока эксплуатации изготовитель своими силами и средствами устраняет дефекты, выявленные в этот период, при условии соблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации.

• После истечения гарантийного срока эксплуатации изготовитель все работы по ремонту производит при наличии соответствующего договора.


4.12 Конструкция основного модуля

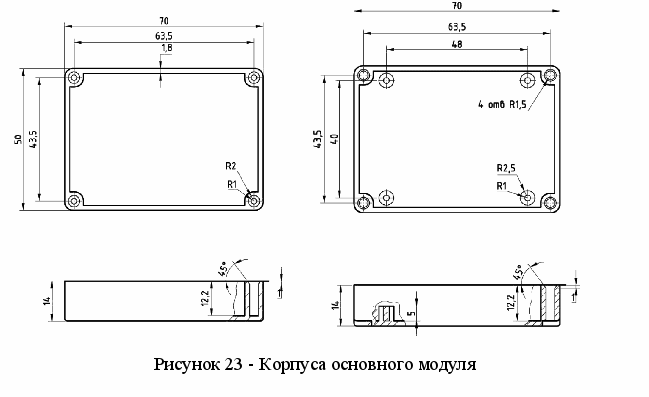

В целях минимизации стоимости модуля и, соответственно, системы в целом было принято использовать готовый промышленный корпус. Для этих целей был выбран пластиковый корпус BOX-G025 производства фирмы «Мастер Кит». Его габаритные размеры - 72х50х21 мм. Внешний вид корпуса представлен на рисунке 22, а чертёж –на рисунке 23.

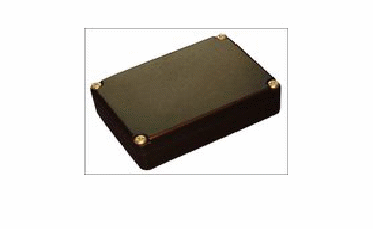

Рисунок 22 - Внешний вид корпуса основного модуля

Как следует из принципиальной схемы, подключение питания, линии CAN и комплектов излучатель-приёмник осуществляется через разъёмные соединения. Минимально необходимое число контактов:

• для разъёма питания – 3,

• для линии CAN – 3,

• для подключения комплекта излучатель-приёмник – 5.


Разъёмные соединения должны просто монтироваться на корпус модуля, быть устойчивыми к вибрации и тряскам, иметь небольшие размеры и массу. Этим требованиям вполне удовлетворяют разъёмы серии 719 производства Binder, Германия. Марки разъёмов, выбранные для модуля, приведены в таблице 9.


Таблица 9 - Разъёмы основного модуля ультразвукового измерителя дальности

	Назначение	Число контактов	Тип	Номер заказа по каталогу производителя
1	разъёма питания	3	Вилка	09-9749-30-03
2	разъём линии CAN	4	Розетка	09-9766-30-04
3	разъём подключения комплекта излучатель- приёмник	5	Розетка	09-9792-30-05

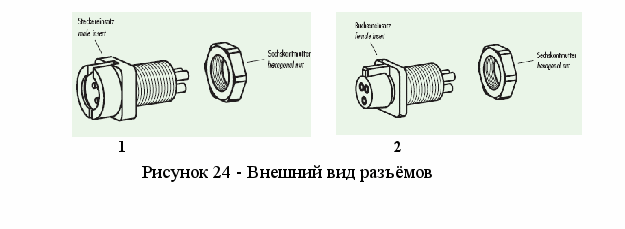

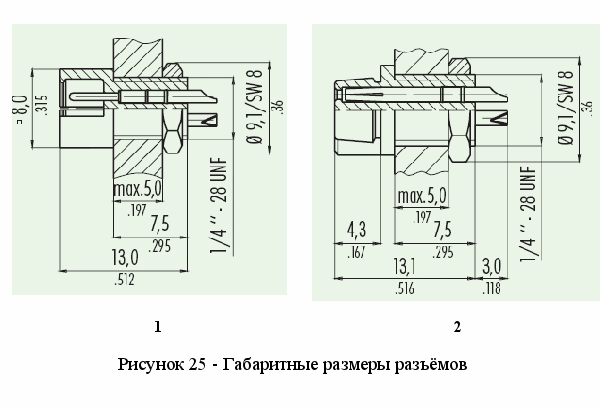

Внешний вид разъёмов приведён на рисунке 24, а габаритные размеры – на рисунке 25.





Размеры выбранного корпуса определяют габаритные размеры печатной платы основного модуля, а именно, 56 х 36 мм. Для удобства размещения компонентов и упрощения разводки было принято решение использовать двухстороннюю печатную плату.

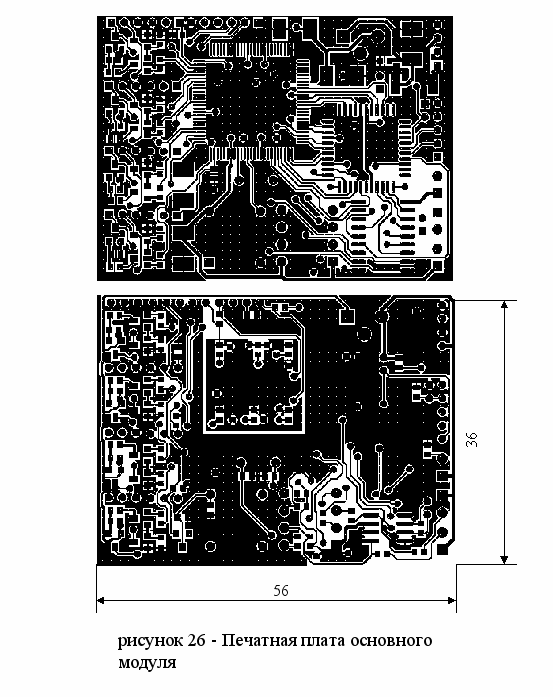

Чертёж разработанной печатной платы представлен на рисунке 26

Для разработки печатных плат основного модуля и приёмника использована САПР OrCAD 9.23.




На плате размещаются микросхемы и компоненты для поверхностного монтажа. Разъёмы соединяются с контактными площадками изолированными проводниками.
