ДОПОЛНИТЕЛЬНЫЕ ИСПЫТАНИЯ РАСТВОРЕННОГО КИСЛОРОДА
Устройство очень удобно в использовании и выдает быстрый точный ответ. Выданные результаты испытаний могут легко сравниться с подобными, полученными лабораторным оборудованием.
(Юнитор рекомендует использовать испытание растворенного кислорода. Проконсультируйтесь в офисе Юнитор, если есть такая возможность)
11.3.1. Запасные части
Стандартные запасные части имеются у вашего местного представителя. Заказывайте все запчасти из текущего перечня поставок, прилагаемого с данными инструкциями по испытаниям. При замене упаковки реагентов рассчитывайте на поставку в 3-месячный срок.
11.3.2. Безопасность
Реагенты только для химических испытаний; не принимать внутрь. Хранить подальше от детей. Мыть руки после использования.
11.3.3. Методы для высокого давления
A. Фосфат
Б. Р-щелочность
B. М-щелочность
Г. Хлорид (котловой и конденсатной воды)
Д. Гидразин
Данное испытание не должно проводиться при температуре выше 21 °С. В месте взятия образца должна быть установлена охлаждающая катушка или образец должен быть охлажден немедленно проточной водой. Мутные бразцы профильтровать до испытания.
Е. рН (котловой и конденсатной воды). Электронный измеритель рН конденсатной воды высокой чистоты. Вода котлов высокого давления при использовании метода «координированной обработки» фосфат/рН контроля должна подвергаться испытанием с использованием измерителя рН для точности и получения наилучших результатов.
ПРИМЕЧАНИЕ: Никогда не дотрагивайтесь до датчика электрода рН. Всегда промывайте датчик в необработанной дистиллированной воде после применения и держите его влажным. Храните в дистиллированной воде. Для применения пользуйтесь инструкциями изготовителя. Калибровка и регулировка наклона должны проверяться, используя буферные растворы рН7 и рН 10.
Ж. Измеритель проводимости
ПРИМЕЧАНИЕ: Существующие измерители рН и проводимости могут использоваться на борту судна, если имеются. Также проверяйте результаты испытаний, используя стандартные растворы, буферные растворы рН или применяйте лабораторную проверку.
3. Аммиак
И. Жесткость
К. Растворенный кислород (по желанию заказчика)
Проверка питательной воды, входящейся в котел, на растворенный кислород может быть произведена путем опускания ампулы с кислородом в поток образца. Питательную воду следует забрать из линии образца минимум за 10 минут до взятия образца. Когда кончик ампулы отломлен, вакуум внутри ампулы втягивает образец, где он смешивается с реагентом, еще не подвергнувшимся измерениям. По глубине красно-фиолетового цвета можно судить
об интеснивности растворенного кислорода. После переворачивания ампулы несколько раз для смешивания составов сравните полученный цвет с цветовыми стандартами жидкости в приборе, чтобы определить концентрацию кислорода.
Л. Кремнезем
М. рН котла
Н. рН конденсата
11.4. РЕЗУЛЬТАТЫ ИСПЫТАНИЙ - ОБРАБОТКА ВОДЫ КОТЛОВ ВЫСОКОГО ДАВЛЕНИЯ
11.4.1. Запись
Всегда пользуйтесь бланками протокола испытаний, чтобы записать все показания и проследить за всеми результатами.
А. Форма протокола: Протокол обработки воды котла сверх высокого
давления, № 314.
Б. Частота: Образцы должны браться, испытываться и результаты заноситься в протокол, по крайней мере, один раз в день.
11.4.2. Сообщение
Заполненный протокол испытаний за месяц должен отсылаться, как показано в нижней части бланка, в конце каждого месяца:
A. Белая копия — в Центр быстрого реагирования фирмы Юнитор в Норвегии
(адрес на обороте книги протоколов).
Б. Розовая копия — владельцу судна.
B. Желтая копия — должна храниться на борту судна.
11.4.3. Оценка
А. Протоколы должны быть проанализированы в Центре быстрого реагирования фирмы Юнитор на соответствие рекомендуемым техническим требованиям.
Б. Отчетное письмо с указанием состояния судовой системы; любые проблемы и соответствующие рекомендации должны быть отправлены судовому оператору.
11.5. ИНТЕРПРЕТАЦИЯ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ 11.5.1. Испытание и контроль гидразина.
По причинам экономии старайтесь свести к минимуму количество используемого гидразина для поглощения кислорода, а также снизить количество аммиака, который будет образован разрушением гидразина. Аммиак в присутствии кислорода становится коррозионным к меди и сплавам меди (цветные сплавы).
Необходимо испытывать остатки гидразина в котле каждый день, чтобы получить полную защиту с минимальными дозами гидразина.
Если остаток гидразина в котле свыше 0,1 %о, уменьшить дозировку гидразина, пока остаток гидразина не упадет ниже рекомендуемого максимума 0,1 %о.
Если остаток гидразина не сразу падает ниже уровня 0,1 %о, котел следует продуть, чтобы снизить уровень гидразина. При использовании новых котлов или тех, которые будут осматриваться и ремонтироваться, может потребоваться несколько недель, чтобы достигнуть нормального остатка котлового гидразина, из-за окисей. Это нормально, и когда остаток гидразина получается в котловой воде, проведите испытание питательной воды на содержание гидразина. Поддерживайте показания гидразина в питательной воде между 0,02 и 0,03 %о. Кислород не входит в котел, пока гидразин находится в воде. Однако следите, чтобы не превысить максимальный уровень 0,1 %о гидразина в котловой воде.
Гидразин может подаваться во всасывающую трубу питательного насоса или, что предпочтительно, в накопительную секцию деаэратора, который доведет до максимума требование и время реакции управления кислородом.
Для дозирования гидразина в систему должна использоваться отдельная дозировочная цистерна (бак) и насосная установка. (Контроль конденсата может подаваться с гидразином).
Отмеренная ежедневная доза должна смешиваться с конденсатом, и насос должен быть настроен на подачу дозировки весь суточный период.
11.5.2. Система координированной обработки «фосфат/рН»
Если насос и комплект бака отсутствуют, гидразин (и контроль конденсата) могут добавляться в систему через цистерну и измеритель потока в сборник горячих конденсатов с точкой инжектирования гораздо ниже уровня воды в цистерне.
Большинство обработок котла используют гидроксид натрия, чтобы добиться желаемой щелочности в котловой воде. Эта процедура часто называется «Режим свободного каустика», который означает, что если бы образец котловой воды испарился целиком в инертную атмосферу, то остаточные твердые частицы содержали бы гидроксид натрия (едкий натр).
Высокие концентрации гидроксида натрия могут вызвать межкристаллитное растрескивание, а в котлах высокого давления, работающих с высоким тепловым потоком, может случиться «выдалбливание» каустика. Этот термин означает реакцию между гидроксидом натрия и железом для образования феррата натрия. Водород, освобождаемый в этой реакции, может вызвать хрупкость водорода стали; часто хрупкость происходит одновременно с потерей металла котла из-за «выдалбливания».

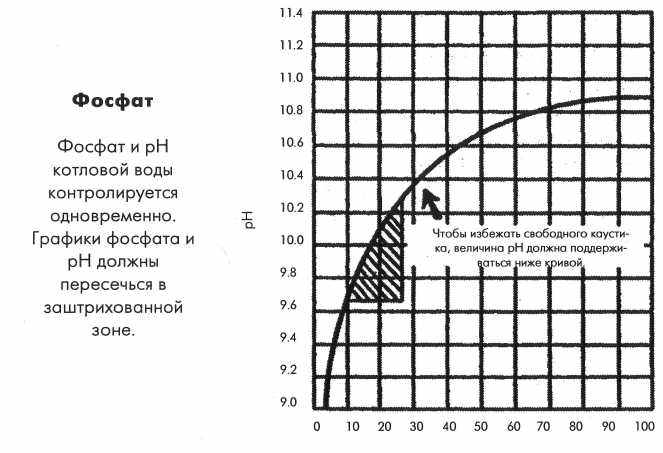

На практике метод контроля заключается в определении рН котловой воды и уровня %о фосфата. Эти цифры затем проверяются на графике. Если пресечение величин фосфата/рН падает в пределах параллелограма или ниже кривой, свободный гидроксид натрия отсутствует, что является желаемой ситуацией.
Если рН высок в соответствии с картой фосфата/рН, сделайте продувку, чтобы снизить величину до соответствующего диапазона, что также уменьшает уровень фосфата. Если рН низок и показания фосфата в надлежащем диапазоне, добавьте контроль щелочности. Если показания фосфата ниже рекомендуемых пределов, добавьте только контроль жесткости. Этот метод также понизит рН. Если уровень фосфата высок, продуйте котел до правильного уровня.
Правильное соотношение фосфата и рН для ликвидации свободного каустика легко достигается с помощью качественной питательной воды. Когда требуется как контроль щелочности, так и контроль жесткости, поднимите контроль жесткости раньше контроля щелочности.
ПРИМЕЧАНИЕ: Соотношение фосфат/рН для ликвидации свободного каустика легко достигается с помощью дистиллированной (испарившейся) питательной воды. Если используется сырая или загрязненная вода, может быть трудно или невозможно достичь надлежащего соотношения.
11.6. ХИМИКАТЫ ДЛЯ ОБРАБОТКИ ФИРМЫ ЮНИТОР -ПРАВИЛА ДОЗИРОВКИ
11.6.1. Контроль жесткости - Правила дозировки
| Контроль фосфата | Контроль жесткости |
| РЕЗУЛЬТАТ %о | г/т |
| 0-5 | 20,77 |
| 5-10 | 16 |
| 10-15 | 11 |
| 15-20 | Нет дозы |
| 20-25 | Нет дозы |
| 25 и выше | Продувка |
11.6.2. Контроль щелочности - Правила дозировки
| Испытание рН | Контроль щелочности |
| РЕЗУЛЬТАТ %о | МЛ/Т |
| 8,4 | 18 |
| 8,6 | 17 |
| 8,8 | 17 |
| 9,0 | 16 |
| 9,2 | 16 |
| 9,4 | 15 |
| 9,6 | 13 |
| 9,8-10,2 | Удовлетворительно |
| 10,3 и выше | Продувка |
11.6.3. Контроль кислорода - Правила дозировки
| Результат испытаний гидразина | Контроль кислорода Корректировка |
| Менее 0,05%о | Увеличить дозу на 25 % |
| 0,5-0,10%о | Поддерживать дозировку более... |
| 0,10%о | Уменьшить дозу на 25% |
ПРИМЕЧАНИЕ: Имейте в виду у, что изменения в нагрузках установки и производительность деаэратора будут влиять на действительную дозировку гидразина.
11.6.4. Контроль конденсата — Карта дозировкиЛИТРЫ НА 10 ТОНН ЕМКОСТИ КОТЛОВОЙ ВОДЫ.
| рН конденсата | Менее i | 3,3 | 8,3-9,0 | Выше 9,0 |
| Дозировка | Увеличивать | на 25% | Поддерживать | Снижать на 25% |
| л/день | каждые 72 | часа | ежедневную | каждые 72 часа |
| | | | дозу 0,75л | |
11.6.5. Начальная дозировка на каждую тонну емкости котельной воды
Контроль жесткости 23г/т
Контроль щелочнсти 180мл/т
Контроль кислорода 120мл/т
Контроль конденсата 0,75л/день
ПРИМЕЧАНИЕ: Все рекомендации дозировок — это только расчеты, они будут меняться в зависимости от местных условий, таких, как состав и качество воды, тип котла и нагрузка котла.
Перечень текущих поставок: из расчета 6 месяцев.
11.7. РЕКОМЕНДУЕМЫЕ ТОЧКИ ДОЗИРОВАНИЯ ДЛЯ СИСТЕМ
КОНДЕНСАТА И ПИТАТЕЛЬНОЙ ВОДЫ СРЕДНЕГО
И ВЫСОКОГО ДАВЛЕНИЯ
11.7.1. Гидразин
Непрерывно в накопительную секцию деаэратора.
11.7.2. Контроль конденсата
Должен дозироваться в конденсатную систему непрерывно.
ПРИМЕЧАНИЕ: Точка испытаний рН конденсата должна быть выше (до) точки дозирования контроля конденсата.
Для паровых судов рекомендуются раздельные дозировки контроля кислорода и контроля конденсата для лучшего индивидуального контроля каждого вещества; если имеется только одна дозировочная установка, контроль кислорода и контроль конденсата могут дозироваться вместе. Контроль гидразина и контроль конденсата совместимы друг с другом.

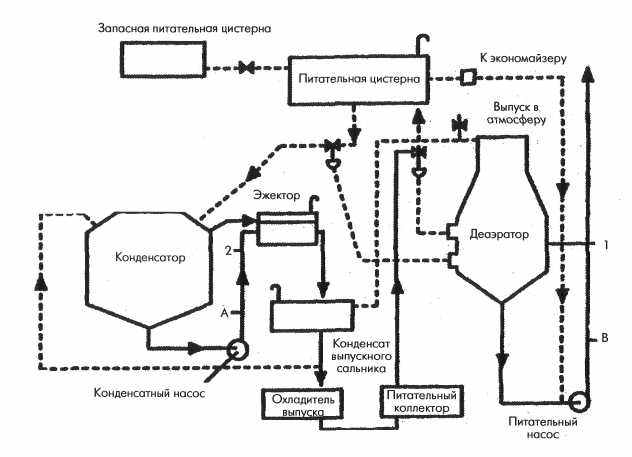

11.7.3. Рекомендуемые точки взятия образцов
Точка А: рН конденсата, аммиак, хлориды.
Точка В: растворенный кислород в питательной воде, рН, TDS, хлориды.
П
римечание: Испытания могут, проводиться на выпуске из питательного насоса. Однако, если обнаруживаются большие остатки растворенного кислорода вода в накопительном районе деаэратора должна быть проверена, для того чтобы убедиться, что нет протечки воздуха в питательную систему.Типичная закрытая питательная система, установленная на котлах среднего и высокого давления парохода
12. ПОСТАНОВКА КОТЛА НА ВЛАЖНУЮ КОНСЕРВАЦИЮ
Похоже, что котлы страдают от коррозии в периоды, когда они не работают или поставлены на консервацию. Они должны быть защищены. Соответствующие методы консервации очень важны.
Коррозия может появиться, если:
А. В условиях низкого рН.
Б. Кислород присутствует в котловой воде.
Подготовка начинается за 2-3 дня до дня консервации:
1. Испытать уровни обработки котла и продувать котел с регулярными интерва
лами, чтобы понизить потенциальный осадок. Котлы не должны ставиться
на консервацию грязными.
2. Повысить уровни обработки для щелочности до максимально допустимого
уровня при данном давлении котла.
3. Котлы затем должны быть обработаны высоким уровнем контроля кислорода, после того как он был изолирован от главной паровой линии. Слабое
отопление котла должно использоваться для полной циркуляции обработки
после продувки. Гидразин порядка 150—200 % дозируется в котел. (Это
составляет 1,25 л/т воды).
ВНИМАНИЕ! Используется полная емкость воды для расчетов, а не рабочая емкость.
2. Вентиляционный кран наверху котла должен быть открыт и котел заполнен питательной водой как можно горячее (90°С).
3. В котел следует подать «напор» воды, чтобы убедиться, что котел заполнен водой. Это достигается путем подсоединения шланга сборника обрабатываемой воды к вентиляционному крану котла, чтобы компенсировать любые потери из-за протечек.
4. Когда установлены перегреватели, выполняйте инструкции изготовителя.
5. Принцип влажной консервации может применяться для экономайзеров отработавшего газа и т.д.
6. «Влажная» консервация котла применяется на короткое время. Для длительной консервации должна применяться другая методика.
ВОЗВРАЩЕНИЕ К РАБОТЕ
Освободить котел от избыточного гидразина, заполнить водой и прогреть обычным способом
13. ПРОДУВКА КОТЛА
Продувка это механический процесс, применяемый для удаления и понижения избыточных концентраций растворенных и взвешенных твердых частиц в котловой воде. Эта методика должна осуществляться на регулярной основе, чтобы предотвратить накопление твердых частиц, которые в свою очередь могут вызвать перенос примесей паром, ведущий к загрязнению послекотловой системы. Кроме того, последующая концентрация и аккумуляция осадка и окалины в котле может вызвать тяжелые отложения, которые будут собираться на поверхностях теплообменника.
Если отложения образовались, то они снижают передачу тепла и ограничивают циркуляцию воды, заставляя котел работать с меньшей производительностью, чем его оптимальная расчетная производительность. Для компенсации потери передачи тепла должен быть увеличен расход топлива, чтобы поднять температуру на топочной стороне котла. Это в свою очередь может вызвать перегрев и поломку труб.
В общем, большая часть питательной воды и воды для восполнения потерь обрабатывается и контролируется до поступления в котел, чтобы убедиться, что концентрации естественно появляющихся твердых частиц находятся на минимальном уровне. Если все сделано надлежащим образом, только малые количества данных загрязнителей могут пройти дальше. Они, однако, будут концентрироваться в системе, и поэтому может иметь место добавление химикатов для обработки воды.
Концентрация твердых частиц в котловой воде обычно определяется измерителем проводимости, который дает на дисплее визуальное показание способности воды котла проводить электрический ток. Эта характеристика, называемая удельной активной проводимостью, прямо связана с содержанием твердых частиц измеряемого раствора. Чем больше концентрация частиц, тем выше показания. Шкала на измерителе обычно выдает результаты в единицах электрической проводимости, это или сименс или микроом на сантиметр при 25°С. Эта величина может умножаться на удельный коэффициент, чтобы определить концентрацию твердых растворенных частиц. Некоторые измерители имеют шкалу, которая дает показания прямо в частях на миллион (%о) общего количества растворенных частиц (TDS).
Поэтому эти приборы называют как измерителями проводимости, так и измерителями TDS. В некоторых системах такие измерители установлены постоянно для на блюдения за котловой, конденсатной и питательной водой. Необходимо изучить и знать свой измеритель проводимости, которым вы пользуетесь.
Верхний предел для максимально допустимой концентрации растворенных частиц обычно определяется для системы, исходя из характеристик данной системы. Рабочая температура и давление обычно играют главную роль. Чем выше величина этих параметров, тем ниже допуск системы для растворенных и взвешенных частиц и, следовательно, тем ниже уровень предела технических требований. Если эта величина достигнута или превышена, система должна продуваться для снижения содержания твердых частиц как можно больше без ущерба для других аспектов работы системы.
Осадок хлорида применяется как справочная величина для уровня TDS и используется для определения требований продувки. Верхний предел концентрации хлорида предписывается для системы под наблюдением.
Продувка в процентном отношении выражается как:
CL в питательной воде х 100
= % продувки
CL в котле
Донная продувка может выполняться для быстрого удаления высокого содержания твердых частиц в котловой воде. Непрерывная или прерывающаяся продувка поверхностей может применяться для достижения контролируемого снижения TDS. Этот метод обычно предписывается из-за серьезности загрязнения и условий, в которых работает определенная система. Следуйте всем рекомендациям методики продувки изготовителя, так как неправильная методика наносит ущерб котлу.
Поэтому, используемый процесс должен осуществляться и выполняться сознательно, принимая во внимание все параметры системы (т.е. имеющаяся в наличии подпиточная вода, имеющиеся химикаты, требования к нагрузке котла и т.д.)
ИЗБЫТОЧНАЯ ПРОДУВКА ВЕДЕТ К ПЕРЕРАСХОДУ ВОДЫ, ТЕПЛА И ХИМИКАТОВ.
ОПОРОЖНЕНИЕ КОТЛА
Иногда может быть необходимо удалить полный состав воды из котловой системы или подготовить котел к сухой консервации, когда он должен выйти из работы на длительный период времени. Никогда нельзя оставлять котел пустым, если он еще горячий, так как это может заставить твердые частицы «запечься» на горячих поверхностях, образуя отложения, которые чрезвычайно трудно удалить. Поскольку внутренние детали котла остаются горячими в течение значительного периода времени, после того как система вынута из трубопровода, рекомендуется подождать по крайней мере 24 часа с того времени, когда установка перестала работать, чтобы начать процесс освобождения котла от воды.
