4.4. ПАРОПЕРЕГРЕВАТЕЛЬ КЛЕЙТОНА

Перегреватель катушечного типа представляет собой вертикальную катушку со сгоранием топлива, происходящим внутри катушки. Высококачественная пита­тельная вода и программа химической обработки под внимательным наблюдени­ем являются обязательными. Самой общей проблемой является кислородный пит-тинг на внутреннем участке змеевиков около пламени. Две самые распространен­ные марки — это Вейпор-Кларксон и Клейтон.

4.5. НАГРЕВАТЕЛЬНЫЕ СИСТЕМЫ ВЫСОКОТЕМПЕРАТУРНОЙ

ВОДЫ

В последние годы оживился интерес к нагревательным системам с использова­нием высокотемпературной воды для научных, промышленных и коммерческих ус­тановок. Повышение температуры и давления горячей воды и повышение размера генераторов дает некоторые преимущества перед нагревательными системами пара низкого давления, используемыми раньше. В других случаях были разрабо­таны специальные котлы с принудительной циркуляцией, которые состоят из мно­гих рядов труб без паросборника. В другом типе нагревание обеспечивается па­ром из стандартного котла, который нагревает воду в прямом контактном подо­гревателе. Это называется каскадной системой


Котлы с водяными трубами среднего размера могут классифицироваться в соответствии с тремя основными расположениями труб.

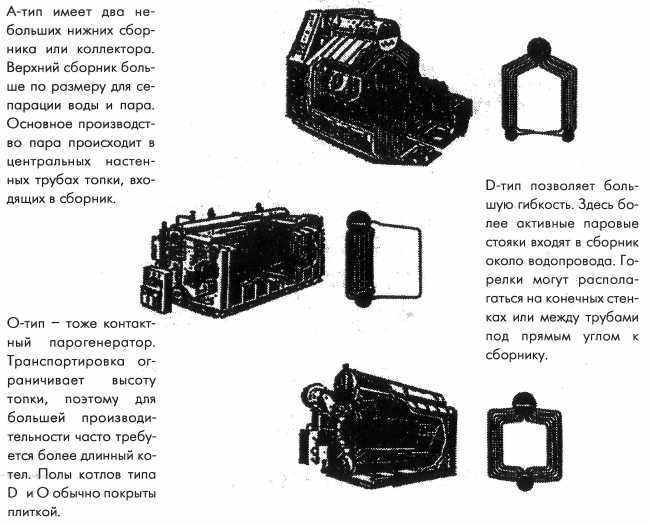

4.6. ОГНЕТРУБНЫЕ КОТЛЫ

Преимущества:

Низкая начальная стоимость.

Малое количество органов управления.

Простой режим работы.

Недостатки:

Паросборники подвергаются действию тепла, увеличивая риск взрыва. Большое количество воды создает плохую циркуляцию. Ограниченное давление пара и испарение.

ВОДОТРУБНЫЕ КОТЛЫ

Преимущества:

Быстрая передача тепла.

Быстрая реакция на изменение потребления пара.

Высокая производительность.

Более безопасны, чем огнетрубные котлы.

Недостатки:

Больше органов управления, чем в огнетрубных котлах.

Более высокая начальная стоимость.

Более сложны в управлении.




5. КОТЛОВЫЕ СИСТЕМЫ

5 .1. ТИПИЧНАЯ КОТЛОВАЯ УСТАНОВКА НА ТЕПЛОХОДЕ 5.1.1. Котловая система

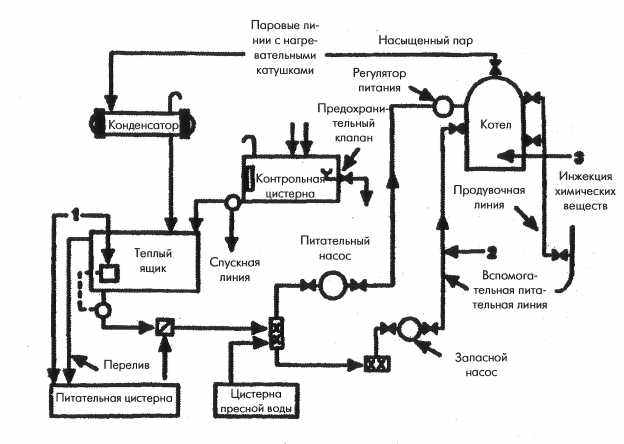

Она состоит не только из котла. Как показано на рисунке выше, это — сложная установка. Большинство теплоходных котлов работают на низком давлении, т.е. не выше 20 бар. Это делает их пригодными для одноразовой обработки: применя­ется комбинированная обработка котловой воды.

Паровая установка состоит из следующих частей:

Расходная цистерна

Данная цистерна содержит добавочную воду для снабжения различных систем, так как они теряют воду из-за протечек и испарения. Обычно такая вода создает­ся испарителем низкого давления (об этом будет сказано позже).

Вода, произведенная таким образом, обычно хорошего качества, если испари­тель установлен правильно. Лучше всего, если он идет в комплекте с котлом. Од­нако на некотором этапе судно, по всей вероятности, будет брать воду с берега и качество может значительно измениться. Такая вода, вероятно, потребует боль­шей обработки, чтобы создать хорошие условия для ее использования.

Теплый ящик, контрольная цистерна или каскадная цистерна

Они очень важны для дозирования химических обработок. Это место, где вся во­да собирается по возвращении из различных частей установки, где использовал­ся пар. Там же вода входит в систему из расходной цистерны, чтобы составить ко­личество, нужное для системы. Если пар использовался для нагрева топлива, то возвратившаяся вода может содержать масло, или если использовался нагрев гру­за, какая-то часть продукта этого груза может быть возвращена с паром. Поэто­му, эту цистерну иногда называют цистерной наблюдения: вернувшийся пар может

осматриваться на содержание загрязнений. Имеется серия пластин и фильтров в теплом ящике, который помогает удалять масляные загрязнения и т.д. Любой вид загрязнений вреден для воды, входящей в котел, так как он может вызвать повреж­дение. Дозировка обработки котловой воды с комбинированным продуктом обыч­но выполняется в теплом ящике.

Котел

Вода берется из теплого ящика при помощи питательного насоса и накачивает­ся в верхний сборник котла (он обычно называется паросборник). Отсюда она циркулирует в котле, нагревается и превращается в пар. Обычно есть два различ­ных способа, с помощью которых вода нагревается.

1. Когда главный дизель работает, вода накачивается из нижнего сборника (на­зываемого водосборник) и циркулирует через теплообменник в дымоходе, кото­рый удаляет отработанные газы из двигателя в атмосферу. Остающееся тепло в отработанных газах используется для получения пара.


Вспомогательный котел имеет горелку (одну или более), которая использует
либо тяжелое топливо, либо дизельное топливо, чтобы обеспечивать тепло для об­разования пара. Если тепло, имеющееся от отработанных газов, не является до­статочным, то топочное устройство (одно или несколько) может использоваться для выработки пара, необходимого судну

Описанная система представляет более простую современную систему.

Есть много систем, где котел отработанного газа и топочное устройство соеди­няются (составной котел). Схема одного из них показана ниже. Одна секция трубы используется для топочного устройства, а другая секция для прохода отработан­ных газов. Эта установка должна размещаться в районе дымовой трубы, посколь­ку дымоход проходит здесь, и он расположен в удобном месте.

5.1.2. Паропроводы

Пар приходит из паросборника котла и распределяется по частям, где он тре­буется, то есть для нагревательных цистерн, топлива, горячей воды и т.д. При нор­мальных обстоятельствах в этих частях не требуется никаких испытаний. Если по­лезное тепло берется из пара, он поступает в паропроводы рециркуляции и воз­вращается в дренажный охладитель.

5.1.3. Охладитель дренажных конденсатов

Эта установка является другим теплообменником и служит для того, чтобы убе­диться, что весь возвращающийся пар превращается в воду. Возвращенный про­дукт может представлять собой горячую воду и пар, а охладитель обеспечивает то, что любой рециркуляционный пар конденсируется в воду.

Охладитель дренажных конденсатов обычно использует морскую воду для ох­лаждения рециркуляции пара и это может быть источником загрязнения, если имеется протечка. Если подобное случается, это проявляется высоким уровнем хлорида.




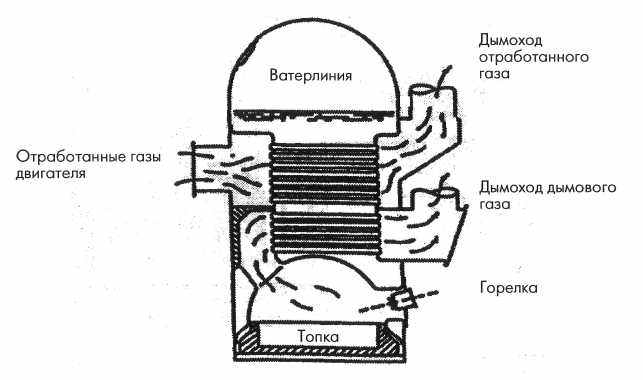

Экономайзер отработанных газов котла типа SUNROD.


6. ПРОДУКТЫ ОБРАБОТКИ КОТЛОВОЙ ВОДЫ ФИРМЫ ЮНИТОР

6.1. ГЛАВНОЙ ЦЕЛЬЮ ОБРАБОТКИ КОТЛОВОЙ ВОДЫ ЯВЛЯЕТСЯ:

A. Ликвидировать общую жесткость котловой воды.

Б. Поддерживать точные величины рН и щелочности в питательной и котловой воде.

B. Предотвращать коррозию, особенно коррозию, вызываемую кислородом.
Г. Предотвращать образование окалины, среди прочих мер путем улучшения

отстоя. Д. Избегать пенообразования.

6.2. ПРОДУКТЫ ФИРМЫ ЮНИТОР

Комбинированная обработка
1. Liquitreat	655 571273
2. Combitreat	655 571265
Однофункциональная обработка
1. Контроль щелочности	655 571307
2. Контроль жесткости	655 571299
3. Контроль кислорода	655 571315
4. Катализированный сульфит натрия	655 575662
5. Котельный коагулянт	655 571331
6. Контроль конденсата	655 571323

7. КОМБИНИРОВАННАЯ

ОБРАБОТКА

КОТЛОВОЙ ВОДЫ

НИЗКОГО

ДАВЛЕНИЯ

7. 1. LIQUITREAT

Liqutriat — это комбинированный продукт для химической обработки, подходящий для применения в малых котлах низкого давления. Он снижает жесткость, обеспечивает котловую воду необходимой щелочностью и удаляет растворенный кислород. Liquitreat должен добавляться при необходимости, о чем показывают результаты анализа воды.

Если котел открыт и не зажжен, Liquitreat может вливаться через горловину, но когда котел в работе, обработка должна применяться посредством специальной дозировочной линии. Если используется дозирующее устройство, химикат должен быть промыт сильным напором, чтобы удалить любой остаток, оставшийся в линии дозировки и в оборудовании. Если не установлены дозирующие линии, химикат может добавляться прямо в питательную цистерну. Обеспечьте надлежащую циркуляцию через питательную цистерну, чтобы позволить химическому веществу войти в обрабатываемый котел. При условиях низкой нагрузки полная переналадка в питательной цистерне может занять некоторое время. Необходимо знать детали структуры потока в котле для соответствующего испытания и дозировки химической обработки.

Когда несколько котлов имеют общую питательную цистерну, дозирование должно выполняться путем независимых дозировочных линий, чтобы обеспечить соответствующую обработку каждого котла. Повторите испытания через два часа, после того, как химическая обработка котловой воды была проведена с добавлением определенных доз в котловую воду.

Что касается рекомендаций о дозировке вещества и предельных концентрациях, смотрите список данных различных химикатов в Справочнике морских химикатов.

7.2 COMBITREAT

Combitreat — комбинированный продукт химической обработки, подобный Liquitreat, но в порошковой форме без кислородного поглотителя, который снижает жесткость и обеспечивает котловую воду необходимой щелочностью.

Combitreat должен применяться в качестве раствора и добавляться по мере необходимости, как показано в результатах анализа воды. Рекомендуемая доза должна растворяться в теплой воде 30—60°С в подходящем стальном или пластмассовом контейнере, не превышая пределы растворимости г/л. Combitreat должен медленно добавляться в воду (а не наоборот) и готовящийся раствор должен непрерывно помешиваться.


Combitreat дозируется лучше всего при помощи перепускного ковша прямо в питательную линию котловой воды. Он также может наливаться в теплый ящик после предварительного смешивания с горячей водой в пропорции 1 кг на 9 литров воды.

ПРИМЕЧАНИЕ: В добавление к нашим комбинированным химическим веществам, контроль конденсата, должен применяться во всех котловых системах для поддержания рН конденсата между 8,3-9,0. Также очень важна температура теплого ящика, когда она приводит к поглощению кислорода (см. раздел 'Основная химия* в начале книги). Мы рекомендуем вам поддерживать температуру между 70'С и 90'С. Аальнейшие рекомендации о дозировках продуктов и контрольных пределах смотрите в ведомости данных различных химикатов в Справочнике морских химикатов


8. АНАЛИЗ КОТЛОВОЙ ВОДЫ, НИЗКОЕ ДАВЛЕНИЕ

8.1. ПРОГРАММА ФИРМЫ ЮНИТОР ПО КОМБИНИРОВАННОЙ ОБРАБОТКЕ ВОДЫ КОТЛОВ НИЗКОГО ДАВЛЕНИЯ

Испытания, рекомендуемые для поддержания котловой воды в пределах желае­мого уровня, с обработкой при помощи Liquitreat/Combitreat следующие:

A. Р-щелочность: рекомендуемые пределы: 100—300 %о, если речь идет о
СаСО₃.

Б. Хлориды: 200 %о максимум если речь идет о CL

B. рН конденсата: 8,3—9,0.

Уровень дозировки Liquitreat/Combitreat основан на величине Р-щелочности в котловой воде. Однако хлориды и рН конденсата также должны контролировать­ся и поддерживаться, как рекомендуется. Знание всех соответствующих парамет­ров желательно для лучшего понимания и правильного применения обработки. Для увеличения рН конденсата используйте Condensate Control фирмы Юнитор в сочетании с вашей обработкой котловой воды комбинированным химическим продуктом. Рекомендуется, чтобы вы добавляли Condensate Control непрерывно для поддержания рН в рекомендуемом диапазоне 8,3-9,0 все время.

8.2. КОНТРОЛЬ ЩЕЛОЧНОСТИ

Щелочность — более точный индикатор состояния котловой воды, чем рН. Ще­лочность фенолфталеина (Р) измеряется, чтобы определить правильные ли условия щелочности сохраняются в котле, для того чтобы:

A. Обеспечить подходящую окружающую среду для осаждения солей жесткости
как желаемых осадочных материалов.

Б. Помочь образованию магнетита (Fe₃O₄ ) в присутствии кислородных поглотителей (т.е. гидразина/сульфита).

B. Поддерживать кремний в растворе, чтобы предотвратить образование
окалины кремния.

8.3. КОНТРОЛЬ ХЛОРИДОВ

Величина хлорида выявит любое присутствие растворенных солей в котле. Уве­личение, постепенное или внезапное, уровня хлоридов является указанием загряз­нения морской водой, и хлориды часто применяются как ориентир при контроле скорости продувания. Слишком высокой уровень хлорида указывает на нежела­тельное присутствие солей, которое ведет к образованию пены и/или окалины и образованию отложений.

8.4. рН

Рекомендуемые уровни 9,5—11,0. Может быть проведен дополнительный ана­лиз для определения рН котловой воды, чтобы дать лучшее общее представление о качестве котловой воды. Этот анализ не является обязательным

рН котловой воды должен поддерживаться в пределах диапазона 9,5—11,0, что­бы предотвратить любое коррозионное разъедание на металле котла. Величины рН ниже 9,5 указывают на большую возможность коррозии, и в такой ситуации уровни обработки должны быть увеличены соответственно, чтобы довести котло­вую воду до нужного качества.

8.5. рН КОНДЕНСАТА

Для контроля коррозии в послекотловой секции и секциях конденсата и пита­тельной воды рН должен поддерживаться между 8,3 и 9,0. Наблюдение за рН дан­ной воды очень важно для возможности выполнения полной программы обработ­ки котловой воды.

8.6. ПРОЦЕДУРА ПРОВЕДЕНИЯ АНАЛИЗОВ

8.6.1. Обработка воды котлов низкого давления

A. Продукты комбинированной обработки фирмы Юнитор

а. Combitreat: для систем до 17,5 бар.

б. Liquitreat: для систем до 30 бар.

Б. Оборудование для анализов — комплект Спектрапак 310 фирмы Юнитор

B. Пределы регулирования характеристик:
а. Р-щелочность: 100—300 %о (как СаСО₃)
б.Хлорид: 200 %о максимум.

в. рН котловой воды: 9,5—11,0 (варианты)

г. рН конденсата: 8,3—9,0

Г. Подготовка испытаний и оборудования:

а. Подготовка образца котловой воды:

• Охладить образец до 20—25 °С.

• Фильтр по требованию.


б. Анализ образца:

— Испытательный комплект Спектрапак 310

РЕАГЕНТЫ:

Таблетки Р-щелочности.

Таблетки хлорида.

Полоски рН с диапазоном 6,5—100 и 7,5—14,0.

Оборудование: бутылочки с образцом 200 мл.

8.6.2. Анализ на Р-щелочность

A. Поместить образец воды 200 мл в прилагаемую бутылку с пробкой.
Б. Добавить одну таблетку Р-щелочности и встряхнуть для растворения.

Если присутствует Р-щелочность, образец станет синим.

B. Продолжить добавлять таблетки, пока синий цвет не изменится на
постоянный желтый.

РАСЧЕТ: Р-щелочность в %о (СаСО₃) = (количество использованных таблеток х 20) -10

НАПРИМЕР:

Если использовано 8 таблеток, то Р-щелочность = (8 х 20) - 10 = 150 %о. Г. Занести полученный результат в прилагаемый протокол испытаний и указать дату проверки испытаний.

8.6.3. Анализ на хлорид

A. Для котлов с давлением ниже 30 бар взять образец 50 мл и поместить в прилагаемую бутылочку с пробкой.

Б. Добавить одну таблетку Chloride и встряхнуть для растворения; образец станет желтым, если присутствуют хлориды.

B. Продолжать добавлять таблетки, пока желтый цвет не изменится наоранжевый/коричневый.

РАСЧЕТ:

Хлорид в %о = (количество использованных таблеток х 20) - 20 НАПРИМЕР:

Если использовано 4 таблетки, то %о хлорида = (4 х 20) - 20 = 60 %о. Г. Занести данный результат в протокол испытаний Спектрапака 310 и указать дату проведения испытаний.

8.6.4 Анализ на рН

Для анализа рН котловой воды: 7,5—14,0. Для анализа воды конденсата: 6,5—10,0.

A. Поместить образец 50 мл воды для анализа в пластмассовый прилагаемый
контейнер.

Б. Используя прилагаемую белую ложечку 0,6 грамм, добавить одну меру реа­гента рН к воде образца, дать ему раствориться, размешать, если необходимо.

B. Выбрать точный диапазон из испытательных полосок рН и опустить в образец
воды примерно на 10 секунд.

Г. Вытащить полоску из образца и сравнить полученный цвет с цветовой шкалой

на контейнере индикаторных полосок рН. Д. Занести полученную величину рН в прилагаемый протокол анализов и

указать дату проведения анализов.

Очень важно, чтобы рН конденсата поддерживался в пределах 8,3—9.0. Про­верьте его с помощью бумажной полоски Юнитор и используйте Condensate Control, чтобы поднять уровень рН, если необходимо.


8.6.5. Правила обращения с набором для сульфит-анализа

(вариантный тест обработки одним веществом для

воды низкого давления)

8.6.6. Методика испытаний

A. Поместить 20 мл образца в прилагаемую пробирку.

Б. Добавить одну таблетку Sulphite № 1; встряхнуть для растворения.

B. Добавлять таблетки Sulphite № 2 LRfl по одной за один раз, пока образец
не станет синим. Отметить количество использованных таблеток

Г. Расчет:

Содержание сульфита = Количество таблеток sulphite № 2 L.R. х 10.

Д. После использования тщательно промыть пробирку, прежде чем поставить на хранение.

ПОЖАЛУЙСТА, ЗАПОМНИТЕ! Таблетки Sulphite №1 используются только для определения состояния образца. Не учитывайте эту таблетку, когда рассчитывае­те уровень сульфита.

8.7. РЕЗУЛЬТАТЫ АНАЛИЗОВ - КОМБИНИРОВАННАЯ ОБРАБОТКА

A. Запись: всегда используйте бланки протоколов анализов фирмы Юнитор.

1. Бланк протокола: протокол комбинированной обработки котловой
   воды, №310.

2. Частота: образцы должны браться, проверяться, а результаты записываться
   в протокол каждые три дня.


Б. Сообщение: Заполненный протокол проверок за месяц должен отсылаться, как указано в нижней части бланка, в конце каждого месяца:

1. Белая копия — в Центр быстрого реагирования фирмы Юнитор в Норвегии
   (адрес на обороте книги протоколов).

2. Розовая копия — владельцу судна.

3. Желтая копия — должна храниться на борту судна.


B. Оценка

1. Протоколы должны быть проанализированы в Центре быстрого реагирова­
   ния на соответствие рекомендуемым техническим условиям с помощью
   персонала Центра быстрого реагирования фирмы Юнитор.

2. Отчетное письмо, указывающее на состояние судовой системы;


любые проблемы и соответствующие рекомендации должны быть посланы судовому оператору


9. ПРОДУКТЫ ФИРМЫ

ЮНИТОР

ДЛЯ КООРДИНИРОВАННОЙ ОБРАБОТКИ

Использование обработки комбинированными веществами для котлов сред­него и высокого давления не рекомендуется, потому что более высокое давле­ние и температура увеличивают склонность к окалине и коррозии, что делает необходимым иметь возможность изменять химические условия и параметры ис­пытаний индивидуально. Программа координированной обработки фирмы Юнитор включает однофункциональные химические вещества, которые дози­руются и контролируются отдельно. Данная программа, конечно, может приме­няться и для котлов низкого давления как альтернатива комбинированной об­работке.

9.1. КОНТРОЛЬ ЖЕСТКОСТИ

Hardness control — это фосфатный порошок, используемый при обработке кот­ловой воды для осаждения растворенных солей жесткости кальция и для превра­щения этих солей в неприлипаемый осадок фосфата кальция, который может лег­ко удаляться с помощью продувки. Hardness control очень эффективен в выполне­нии данной функции: требуются минимальные дозировки. Пониженные дозировки приводят к минимуму содержание растворенных и взвешенных твердых частиц в котловой воде. Hardness control обеспечивает нахождение веществ с нейтральной реакцией в котловой воде. Высокий уровень растворенных и взвешенных частиц является основной причиной примесей, переходящих в другой цикл, и уноса жид­кости паром.

Запомните термин «фосфатное скрывание»: когда температура котла увеличи­вается, в растворе в котловой воде может содержаться меньше фосфата. Поэто­му испытание и дозировка фосфата для контроля за отложениями солей жесткос­ти должны проводиться, когда котел находится в условиях полной нагрузки. Если осадок фосфата увеличивается в условиях низкой нагрузки, это указывает на за­грязненность котла, и следует провести усиленную донную продувку для очистки котла от осаждений.

Осадок удерживает излишний фосфат и снова растворяет при уменьшении тем­пературы котловой воды. Дальнейшие рекомендации по дозировке веществ и пре­дельным концентрациям смотрите в справочнике морских химикатов.

9.2 КОНТРОЛЬ ЩЕЛОЧНОСТИ

Alkalinity control применяется для получения точного уровня рН, необходимого для фосфатной обработки, чтобы фосфат вступил в реакцию с солями кальция. Кроме того, alkalinity control применяется для поддержания требуемой щелочно

сти в котловой воде, чтобы предотвратить кислотную коррозию. Приняв про­стую методику испытаний для определения щелочности фенолфталеина (Р-ще-лочность) и общей щелочности (М-щелочность), мы можем определить объем свободного едкого вещества, присутствующего в котловой воде, используя фор­мулу 2(Р) - М = ОН.

Если получается положительное число, свободное едкое вещество присутствует в котловой воде (ОН-щелочность).

Термин «избыточные химикаты» или «запас химикатов» означает, что химикаты всегда готовы выполнить свои необходимые функции.

Дальнейшие рекомендации по дозировке веществ и предельным концентрациям смотрите в Справочнике морских химикатов.

9.3. КОНТРОЛЬ КИСЛОРОДА (Гидразин N₂H₄)

Hydrazine — это бесцветная жидкость при температуре окружающей среды, ко­торая полностью растворяется в воде. Его раствор имеет запах, напоминающий аммиак, но менее едкий. Он применяется для поглощения и удаления кислорода из конденсата питательной и котловой воды.

Hydrazine вступает в реакцию с кислородом, действуя как поглотитель. В резуль­тате реакции получаются азот и вода, никакие твердые частица не поступают в котловую систему.

Часть гидразина будет унесена с паром, помогая поддерживать рН конденсата в щелочном диапазоне, который этим противодействует образованию кислоты. Гидразин также образует магнетит, который будет действовать как защитный слой против дальнейшей коррозии.

Hydrazine должен добавляться в систему при использовании дозировочной ван­ны с диафрагмой. Ванна должна наполняться ежедневно гидразином, разбавлен­ным конденсатом или дистиллированной водой. Этот раствор должен подаваться непрерывно в накопительную секцию деаэратора. По другому способу гидразин может подаваться непрерывно во всасывающую трубу насоса подачи или в сбор­ник горячих конденсатов в течение 24 часов.

Важно не передозировать Hydrazine. При температурах свыше 270 °С гидра­зин начинает разлагаться, создавая свободный аммиак. Избыточный свободный аммиак и кислород, соединившись, образуют коррозионные условия на цветных металлах. Это коррозионное действие может заставить медь отлагаться на вод­ных сторонах котлов, вызывая дополнительные проблемы с котлами, о чем гово­рилось ранее.

Реакция гидразина в котлах поэтому тройная:

1. Он поглощает любой растворенный или свободный кислород.

2. Он понижает красный железный сурик до черного железооксидного пигмен­
   та, который служит защитным покрытием для металла (магнетит).

3. Он увеличивает рН конденсата, снижая кислотную коррозию конденсатных
   секций и секций повторного кипячения воды.


Дальнейшие рекомендации по дозировке химикатов и предельным концентра­циям смотрите в Справочнике морских химикатов.

9.4. КАТАЛИЗИРОВАННЫЙ СУЛЬФИТ НАТРИЯ (ПОРОШОК) И КАТАЛИЗИРОВАННЫЙ СУЛЬФИТ L (ЖИДКОСТЬ)

Catalysed Sulphite фирмы Юнитор используются как поглотители вместо гидра­зина, где важна экономия средств, или в котлах с низким давлением с открытой си­стемой подачи, где температуры на входе питания низкие. Сульфит, соединяясь с кислородом, образует сульфат, который добавляет взвешенные частицы в котло­вую воду. Он, соответственно, не должен использоваться в котлах с давлением вы­ше 30 бар, где уровень растворенных частиц критический. Сульфит также исполь­зуется вместо гидразина, когда отложения ржавчины и окалины присутствует в кот­ловых системах на судах, возвращающихся в строй. Гидразин стремится удалить отложения железного сурика, имеющиеся во всей котловой системе. Амин (кон­троль конденсата) должен использоваться в сочетании с кислородными поглотите­лями для поддерживания рН конденсата в желаемом диапазоне со всей конден-сатной системой и в системе питательной воды.

Дальнейшие рекомендации по дозировке продукта и предельным концентраци­ям смотрите в Справочнике морских химикатов.

9.5. КОНТРОЛЬ КОНДЕНСАТА

Condensate Control — нейтрализующий летучий амин для использования во всех котловых системах, использующийся для повышения рН конденсата и пара до не­коррозионного уровня (рН 8,3-9,0). Дозировка определяется по результатам еже­дневного испытания рН конденсата. Condensate Control должен дозироваться с использованием непрерывной питательной системы. Он может вводиться при ис­пользовании измерителя расхода жидкости или дозирующего насоса в спускную трубу конденсатного насоса, теплый ящик, цистерну возврата конденсата или на­копительный бак деаэратора. Condensate Control может дозироваться вместе с поглотителями кислорода. Однако оптимальное регулирование рН конденсата достигается при дозировании отдельно от системы дозировки гидразина.

Дальнейшие рекомендации по дозировке продукта и предельным концентраци­ям смотрите в Справочнике морских химикатов.

9.6. КОТЕЛЬНЫЙ КОАГУЛЯНТ

Boiler Coagulant — это полимерное соединение, используемое в котлах, за­грязненных небольшими количествами масла, или в качестве кондиционера от­стоя совместно с использованием контроля жидкости, когда испытываются высо­кие уровни твердых частиц. Boiler Coagulant должен дозироваться в количестве 250 см³ в день. Не нужны никакие испытания, если он применяется регулярно. Ре­комендуется ежедневная быстрая продувка, чтобы удалить выпавшие в осадок твердые частицы или коагулянтное масло.

Дальнейшие рекомендации по дозировке продукта и предельным концентраци­ям смотрите в Справочнике морских химикатов

9.7. ТОЧКИ ИНЖЕКЦИИ ХИМИКАТОВ ДЛЯ НИЗКОГО ДАВЛЕНИЯ

Котловые системы

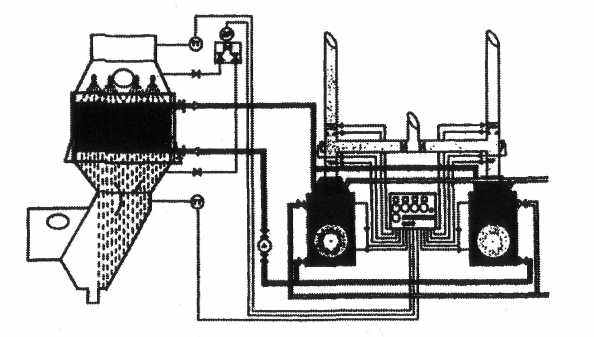

Следующая схема показывает типичную котловую систему низкого давления. Заметьте точки инжекции для химических веществ; при дозировке химикатов реко­мендация для достижения наилучших возможных результатов — это всегда дозиро­вать все химикаты в разбавленном виде на постоянной основе.

1. Дозировка в теплый ящик или питательную систему. Все химикаты должны до­ зироваться в этих точках. Однако, рекомендуемая дозировка контроля щелочно­сти и контроля жесткости — это либо питательная линия № 2, либо инжектирова­ние химических продуктов № 3 непосредственно в питательную цистерну на не­прерывной основе. Все комбинированные продукты должны дозироваться в теп­лый ящик.

2. Дозировка в точку инжектирования № 2 требуется в питательную линию при помощи инжектора давления или дозировочного насоса. Дозирование должно быть непрерывным, однако вода должна подвергнуться ударной обработке.


3. Дозирование прямо в котел № 3. Все химикаты могут дозироваться в эту точ­ку при помощи ковшового инжектора под давлением или дозировочного насоса. Контроль щелочности или контроль жесткости лучше всего контролируется в этом месте, а применение гидразина, сульфита или контроля конденсата рекомендует­ся на непрерывной основе в конденсатной системе.

10. ИСПЫТАНИЯ КОТЛОВОЙ ВОДЫ,

СРЕДНЕЕ ДАВЛЕНИЕ

(31-60 бар)

При дозировке химикатов в котлах среднего давления используйте Программу управления координированной обработки котловой воды. Она включает кон­троль щелочности, контроль жесткости, контроль кислорода, контроль конденса­та и коагулянт котла.

Рекомендуются следующие испытания для поддержания воды котлов среднего давления в пределах желаемого уровня при применении программы координи­рованной обработки котловой воды фирмы Юнитор.

10.1. ПРЕДЕЛЫ РЕГУЛИРОВАНИЯ

ФИРМЫ ЮНИТОР, ТРЕБУЮЩИЕ ИСПЫТАНИЙ

1. Р-щелочность:	100-130%оСаСО3
2. М-щелочность:	Ниже 2 х Р-щелочности
3. Фосфат:	20—40 %о в качестве РО4
4. Гидразин:	0,03—0,15 %о в качестве N2H4
5. Хлориды:	< 30%о
6. рН (котловой воды):	9,5-11,0
7. рН (конденсат):	8,3-9,0

10.2. ИСПОЛЬЗОВАНИЕ SPECTRAPAK 311/312*/

КОМПЛЕКТ ДЛЯ ИСПЫТАНИЙ СУЛЬФИТА

ФИРМЫ ЮНИТОР

РЕАГЕНТЫ:

A. Таблетки фосфата
Б. Таблетки хлорида

B. Таблетки Р-щелочности
Г. Таблетки М-щелочности

Д. Полоски бумаги рН (6,5—10,0 и 7,5—14,0)

Е. Реагент рН

Ж. Фильтровая бумага

3. Реагент гидразина*

И. Таблетки сульфита*


ОБОРУДОВАНИЕ:

A. Бутылочки для образцов 200 мл
Б. Компаратор Lovibond 2000

B. Фосфатный диск 3/70

Г. Стандартные ячейки 10 мл

Д. Гидразиновый диск 3/126*

Е. Пробирка для сульфита*

10.3. МЕТОДИКА ИСПЫТАНИЙ

10.3.1. Фосфат (%о) РО₄

A. Взять компаратор с прилагаемыми ячейками 10 мл.
Б. Вставить фосфатный диск в компаратор.

B. Профильтровать образец воды в обе ячейки до отметки 10 мл.
Г. Поместить одну ячейку в левое отделение.

Д. К другой ячейке добавить одну таблетку фосфата, раздавить и смешать

до полного растворения.

Е. Через 10 минут поместить эту ячейку в правое отделение компаратора.

Ж. Держать компаратор в сторону света.

3. Вращать диск, пока не получится цветовое равенство.

И. Записать полученный результат в протокол испытаний Спектрапак

31 1 /312 и указать дату проведения испытаний.

10.3.2. Хлорид (%о) CL

Диапазон хлоридов, которые должны испытываться, зависит от размера ис­пользуемого образца. Для экономии таблеток рекомендуется брать небольшую пробу воды, когда ожидается, что уровень хлорида большой, т.е. для низких уров­ней хлорида используйте пробу воды 100 мл, для более высоких уровней хлорида используйте пробу воды 50 мл. Однако нужно заметить, что точность результатов увеличивается с размером пробы воды.

A. Поместить образец воды в прилагаемую бутылку с пробкой.

Б. Добавить одну таблетку хлорида и встряхнуть до растворения. Образец ста­нет желтым, если присутствуют хлориды.

B. Повторить добавление таблеток: одну за один раз (чтобы дать время таблетке
раствориться), пока желтый цвет не изменится на постоянный красный/коричневый.

Г. Посчитать количество использованных таблеток и выполнить следующие расчеты:

ДЛЯ ОБРАЗЦА ВОДЫ 100 мл: %о хлорида = (количество таблеток х 10) - 10;

напр., 4 таблетки = (4x10) -10 = 30 %о хлорида.

ДЛЯ ОБРАЗЦА ВОДЫ 50 мл: хлорида = (количество таблеток х 20) - 20;

напр., 4 таблетки = (4 х 20) - 20 = 60 %о хлорида. Д. Записать полученный результат в прилагаемый протокол испытаний, указать

дату проведения испытания.

* По желанию покупателя. Лолжен применяться либо испытательный комплект для гидрази­на (Спектрапак 312), либо комплект для сульфита. Это зависит от поглотителя кислорода, применяемого в работе. Запомните, что не рекомендуется применять сульфит в котлах свы­ше 30 бар

10.3.3. Р-щелочность (%о) СаСО₃

A. Поместить образец воды 200 мл в склянку с пробкой.

Б. Добавить одну таблетку Р-щелочности и встряхнуть или раскрошить таблетку для растворения.

B. Если щелочность присутствует, проба станет синей.

Г. Повторять добавление таблеток по одной за один раз (чтобы дать время

таблетке раствориться), пока синий цвет не станет постоянным желтым.

Д. Сосчитать количество таблеток и выполнить следующие расчеты:

Р-щелочность, %о СаСО₃ (количество таблеток х 20) - 10, напр.,

12 таблеток - (12 х 20) - 10 - 230 %о СаСО₃

Е. Записать результат в протокол испытаний и указать дату проведения испытаний.

Ж. Сохранить образец для испытания М-щелочности.

10.3.4. М-щелочность (%о СаСО₃)

A. К образцу Р-щелочности добавить одну таблетку М-щелочности и встряхнуть или раскрошить таблетку для растворения.

Б. Повторять добавление таблеток по одной за один раз (давая время таблетке раствориться), пока образец не станет постоянным красным/желтым.

B. Сосчитать количество таблеток и выполнить следующие расчеты:
М-щелочность. %о СаСОЗ = (количество таблеток Р и М х 20) - 10, напр.,
если использованы 12 таблеток Р-щелочности и 5 таблеток М-щелочно­сти, то М-щелочность = [(12 + 5) х 20] - 10 = 330 %о СаСО₃

Г. Записать результат в прилагаемый протокол испытаний и указать дату проведения испытаний.

10.3.5. Испытание рН

7,5—14,0: для котловой воды. 6,5—10,0: для конденсатной воды.

A. Поместить образец 50 мл воды для испытаний в прилагаемый пластмассовый контейнер для испытаний.

Б. При помощи прилагаемой белой ложечки на 0,6 грамм добавить одну меру ре­агента рН к пробе воды, дать время раствориться, размешать, если необходимо.

B. Выбрать полоску для испытаний рН точного диапазона и опустить в воду
пробы примерно на 10 секунд.

Г. Вытащить полоску из пробы и сравнить полученный цвет с цветовой шкалой

на контейнере с полосками индикатора рН. Д. Записать результат величины рН в прилагаемый протокол испытаний и

указать дату проведения испытаний.

10.3.6. Гидразин, %о* (Спектрапак 312)

А. Взять компаратор с прилагаемыми ячейками 10 мл.

* За отдельную плату заказчика (относится к Спектрапак 311), это испытание должно прово­диться ниже 2ГС. Охлаждающая катушка должна быть установлена в точке взятия образца или образец должен немедленно охладиться холодной проточной водой. Мутные образцы долж­ны быть отфильтрованы до испытания.

Б. Вставить гидразиновый диск в компаратор.

В. Добавить образец воды в обе ячейки до отметки 10 мл.

Г. Поместить одну ячейку в левое отделение компаратора.

Д. В другую ячейку добавить одну меру порошка гидразина (используя прилага­емую черную ложечку на 1 грамм) и размешать до полного растворения.

Е. Подождать 2 минуты и поместить ячейку в правое отделение компаратора.

Ж. Выставить компаратор на свет и вращать диск, пока не получится цветовое равенство.

3. Записать показание, как указано для гидразина, %о.

10.3.7. Сульфит, %о* (Спектрапак 312)

A. Поместить образец 20 мл в прилагаемую пробирку вибратора.

Б. Добавить одну таблетку сульфита № 1, встряхнуть для растворения.

B. Добавить таблетки сульфита № 2 L.R. по одной за один раз, пока образец
не станет синим. Запомнить количество использованных таблеток.

РАСЧЕТ СЛЕДУЮЩИЙ:

Содержание сульфита = количество таблеток сульфита № 2 L.R. х 10 Г. После использования тщательно промыть пробирку, прежде чем поставить на хранение.

10.3.8. Результаты испытаний — комбинированная обработка

A. Запись: Всегда используйте бланки протоколов испытаний Центра быстрого
реагирования фирмы Юнитор, чтобы записать все показания и
проследить за всеми результатами.

1. Бланк протокола: Протокол испытаний координированной обработки
   котловой воды (№ 311/312), или попросите специальный бланк для котлов
   с давлением выше 30 бар.

2. Частота: Образцы должны браться, испытываться, а результаты записываться
   в журнал каждый третий день минимум.


Б. Сообщение: Заполненный бланк протокола испытаний за месяц должен быть отправлен, как указывается в нижней части бланка, в конце каждого месяца:

1. Белая копия — в Центр быстрого реагирования фирмы Юнитор в Норвегии
   (адрес указан на обороте книги протоколов).

2. Розовая копия — владельцу судна.

3. Желтая копия — должна храниться на борту судна.


B. Оценка:

1. Протоколы испытаний должны быть проанализированы в Центре быстрого
   реагирования фирмы Юнитор на соответствие рекомендуемым техническим
   условиям с помощью компьютерной программы быстрого реагирования и
   персонала фирмы Юнитор.

2. Отчетное письмо, указывающее на состояние системы судна; любые проблемы
   и соответствующие рекомендации должны быть отосланы оператору судна.


* Пожалуйста, отметьте: Таблетка сульфита № 1 используется только для улучшения со­става. Не учитывайте эту таблетку при расчете уровня сульфита.
