Глава I I I

Математические расчеты разрывов трубопроводов на сдвигах.

Для случая сдвига по разлому (5,6км западнее ЛПДС «Ленинск» Челябинской области) и определения влияния движения блоков на трубопроводы профессор Якупов Р.Г. (УГАТУ) предложил следующую формулу: условия задачи - прибор «Диаскан» определил зону трубы на замену прямо на контакте гранитов и порфиритов. Контакт в виде прослоя песка мощностью 0,5м. Приложение сдвиговых сил 2х блоков следующие:

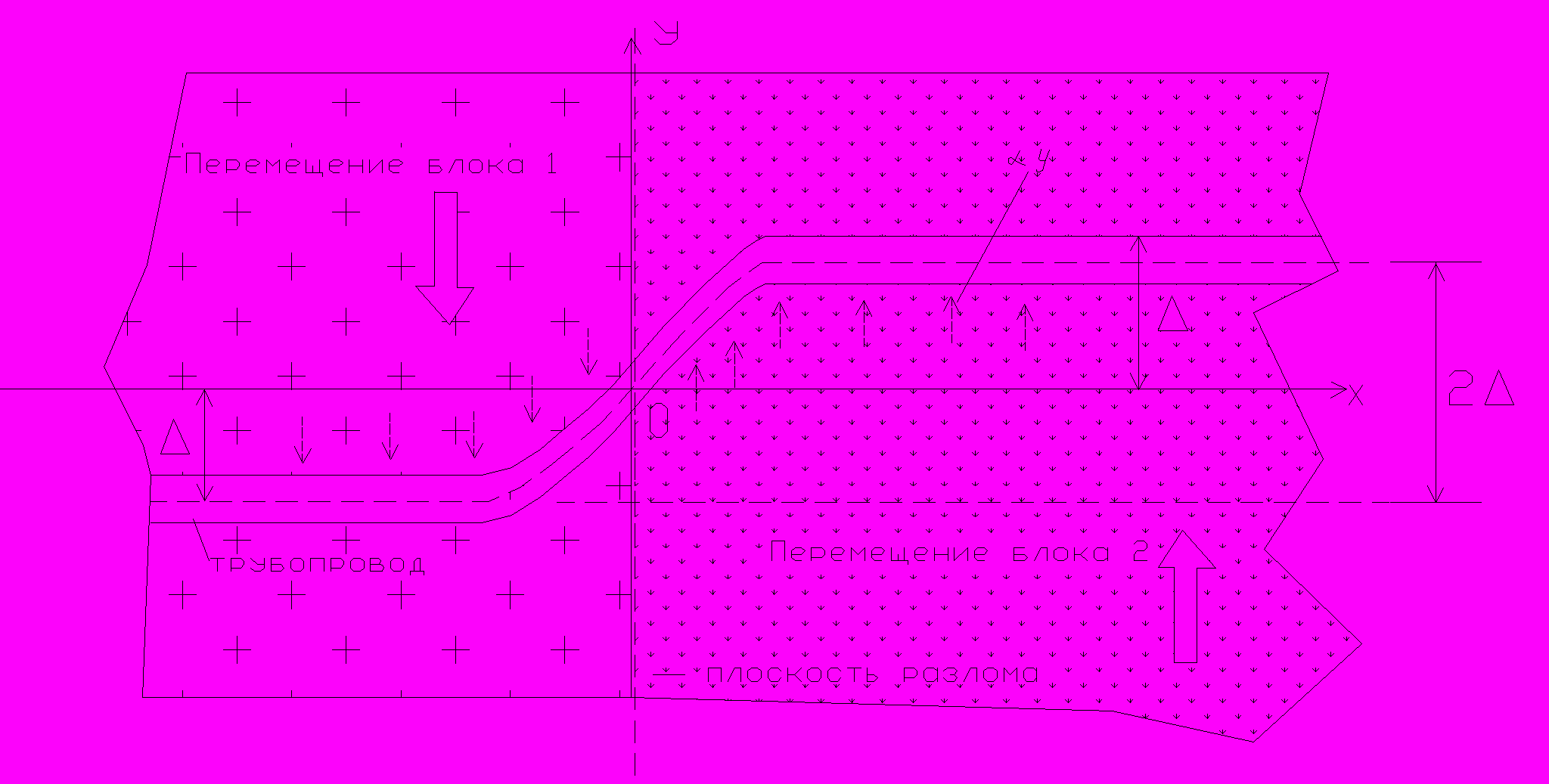

Рис.1 Схема сдвиговых усилий.

Из схемы определяем максимальное напряжение на трубопровод при сдвиге :

;

Где

- максимальное напряжение,

-изгибающий момент; Е- модуль упругости cтали;

-момент инерции поперечного сечения трубы;

- момент сопротивления.

Е=

; Е=2·10

;

; где

=0,3

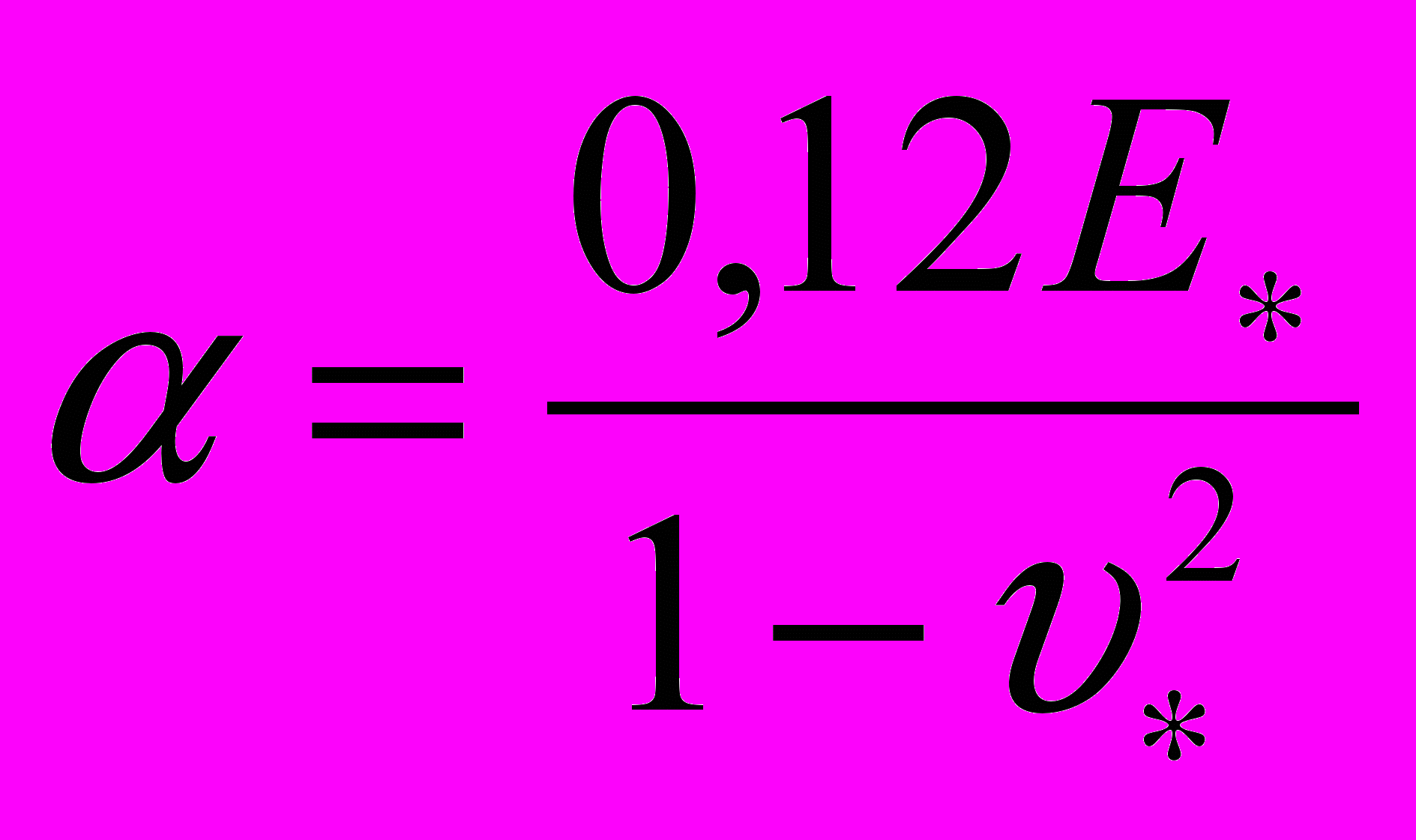

R, h -радиус срединной поверхности трубы и толщина стенки (R=49,5 cм; h=1cм).

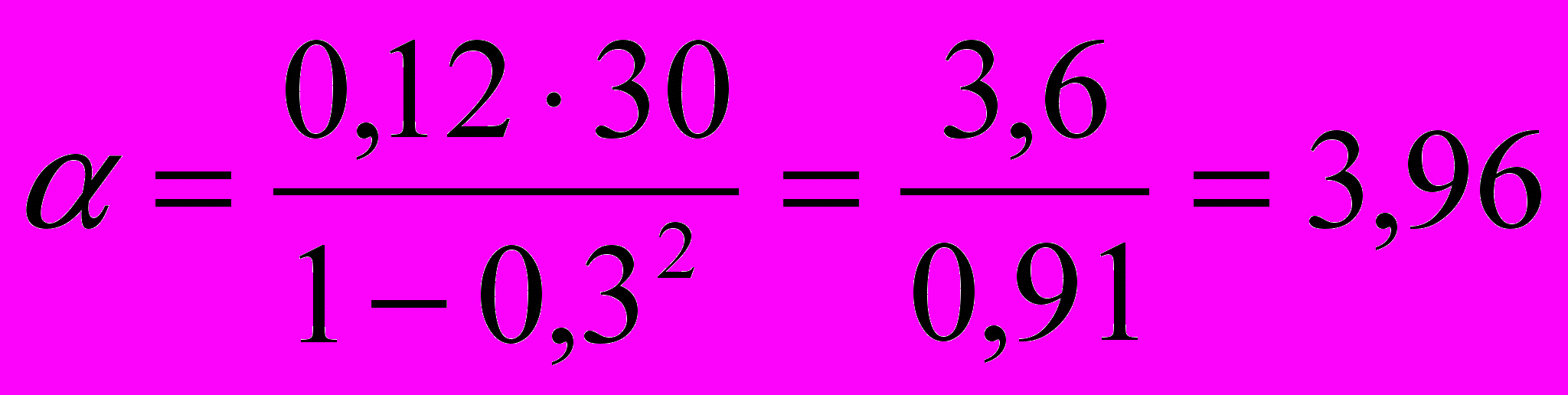

Подставляя значения в формулу, получим выражение:

= 48,15см

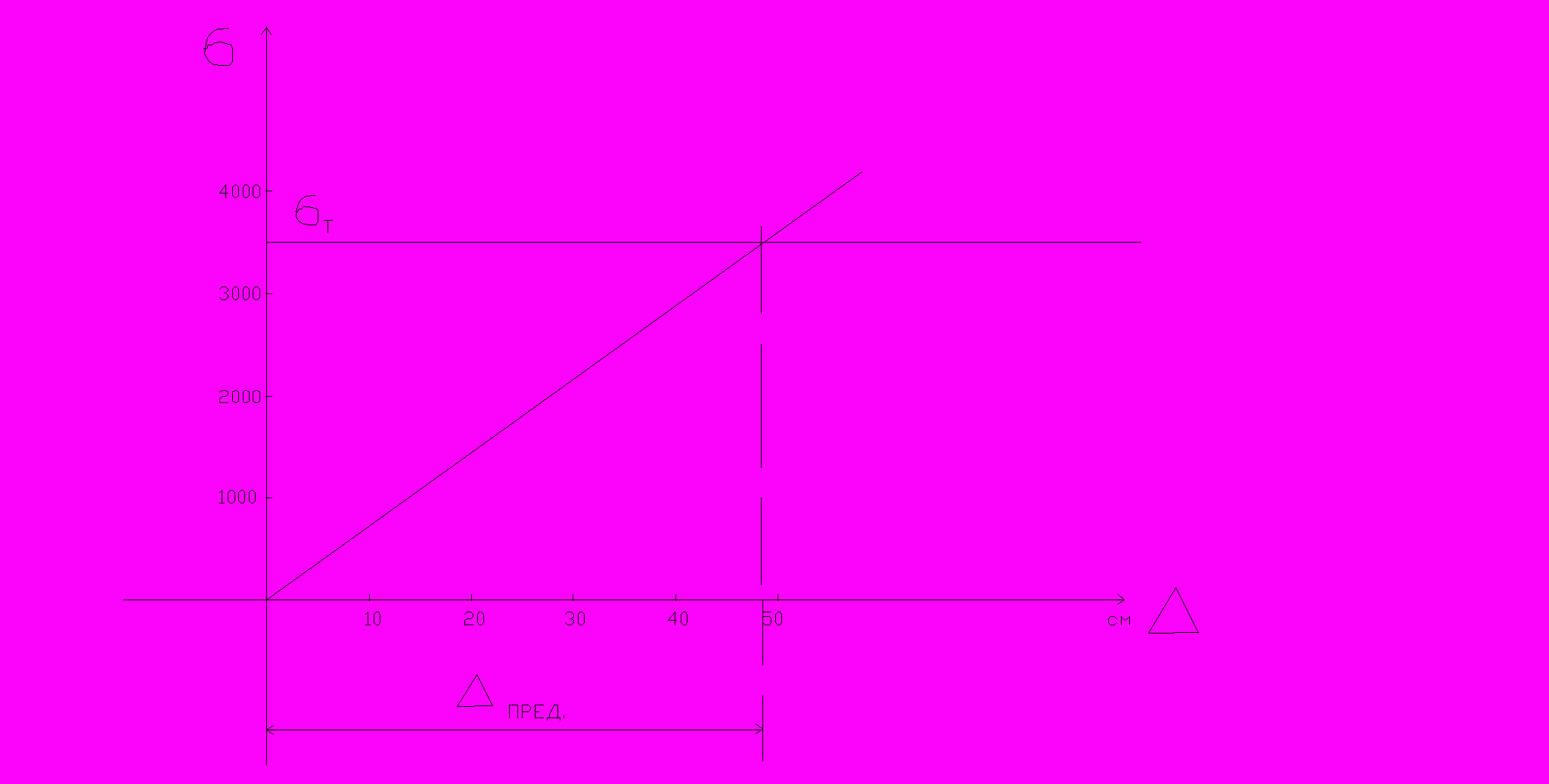

Рис.2 Определение предельных смещений трубопровода до разрыва по пределу текучести стали.

-предел текучести материала трубы = 3500 кг/см²

ВЫВОДЫ ПО ФОРМУЛЕ:

1.Для разрыва трубопровода диаметром 1000мм, толщиной 10мм на геологическом сдвиге (на границе гранитов и порфиритов) достаточно смещения

= 48,15см. (см. Рис.1)

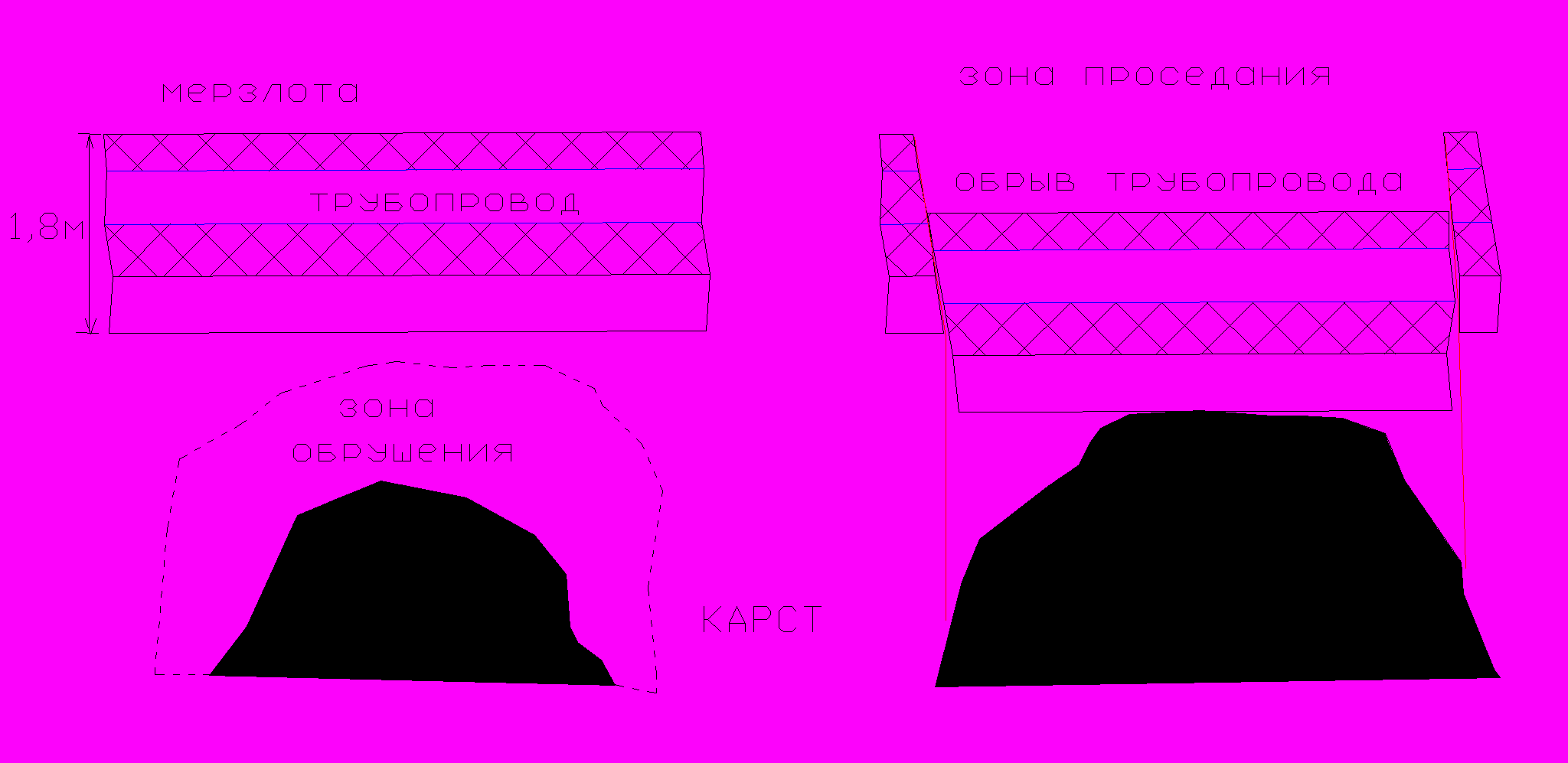

2. В зимний период происходит промерзание грунтов до 2,0м, а трубопроводы закладываются на глубину 0,8м, при карстовом обрушении происходит резкий удар массива промерзших пород и разрыв металла стенок труб.

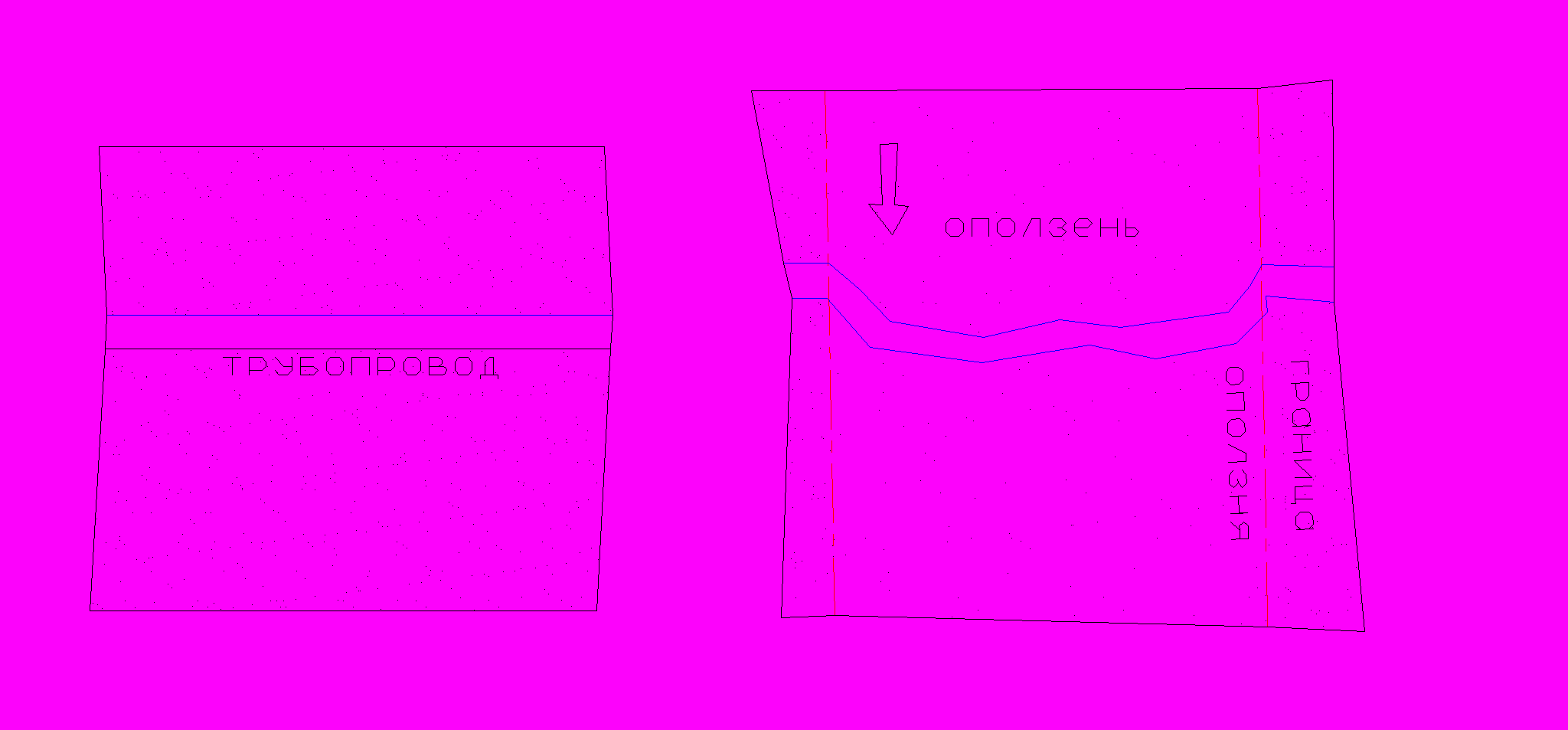

Рис. Эти расчеты пригодны для экспресс-анализа оползней.

ГЛАВА IV

Рекомендациии

3.Необходимо ввести расчетные формулы определения разрывов труб на надвигах и сдвигах в СНиПы РФ.

4.Трубопроводы являются индикатором геологических процессов протекающих в данный момент на территории Республики Башкортостан. Все аварии и разрушения оборудования линейной части трубопроводов происходит на разломах.

5.Нельзя строить сооружения на узлах пересечений надвигов и сдвигов.

6. Основные факторы разрушения линейной части трубопроводов по территории РБ - неотектонические движения со скоростями движения до -0,79 м/год.

7. На всех рабочих чертежах трубопроводов по территории РБ необходимо нанести зоны разломов (достигающих ширины 1,5км), - основных источников экологической и взрывоопасности.

8. Все переходы через водотоки в РБ необходимо привязывать по 6 тригонометрическим пунктам по системе GPS высокоточным геодезическим нивелированием (по 3 с каждой стороны разлома – на двух геологических плоскостях). С занесением координат, через 1 год, в паспорт перехода, с целью установления скорости подъема земной поверхности на переходе и установления проектных глубин укладки трубопровода.

9. Существующие СНиПы по проектированию трубопроводов РФ устарели, т.к. они не регламентируют эксплуатацию сооружений при неотектонических движениях блоков с энергией 10 ²³ эрг.
