6.1. Вступний інструктаж.

1. З’єднати за допомогою проводів батарейку кишенькового ліхтарика, електричну лампочку, вимикач і мідний (алюмінієвий) стержень. Лампочка горить. Мідь проводить електричний струм.

2.Замість мідного стержня увімкнути скляну паличку. Лампочка не горить. Скло не проводить електричного струму.

3.Замінити паличку ниткою (капрон або шовк). Лампочка не горить. Нитка також не проводить електричного струму.

4. Замінити попередній ізолятор паперовою стрічкою або дерев’яну паличку, шматок фарфору тощо. Лампочка не горить. Отже це ізолятори.

6.2. Самостійна робота учнів

За результатами виконаної роботи заповнити таблицю:

Таблиця 13

/№

Провідники

Ізолятори











6.3 Заключний інструктаж.

Зробити підсумок: провідниками електрики є метали, вологий грунт, вода з розчиненими в ній солями. Найкращі провідники: срібло, мідь, алюміній. Ізоляційні матеріали – це різні пластмаси, сухе дерево, скло, гума, янтар, шовк, капрон, гас, сухе повітря.

VII. Підсумок уроку.

7.1 Рефлексія:

Учитель просить кожного учня повідомити:

1.Чому в електромонтажних інструментах ручки виготовлені з пластмаси або деревини?

2.Що нового він дізнався про електричну енергію?

3.Як ви можете скористатись здобутими знаннями, уміннями?

7.2 Заключна частина:
  • прибирання робочих місць;
  • виставлення оцінок за роботу на уроці.


Урок 25. Будова і призначення ізольованих проводів електрошнурів та ізоляторів. Правила електробезпеки (1 год.)


Мета уроку. Засвоєння знань про будову і призначення ізольованих проводів, правила безпечної роботи під час виконання електротехнічних робіт. Формування умінь здійснювати монтаж простого електричного кола,

підготовку проводів до електромонтажних робіт. Розвивати пам'ять. Виховувати елементи культури праці.

Об’єкт навчальної праці: електричне коло.

Обладнання: електромонтажні інструменти (кусачки бокові, плоскогубці, круглогубці, викрутка); проводи, джерело струму, лампочка кишенькового ліхтарика, вимикач.

Тип уроку. Формування практичних вмінь і навичок.


Орієнтовний план проведення уроку

І.Організаційна частина ( 2 хв )

ІІ. Повторення раніше вивченого матеріалу ( 7 хв )

ІІІ. Мотивація навчально-трудової діяльності ( 2 хв)

IV. Повідомлення теми, мети, завдань уроку ( 2 хв )

V. Вивчення нового матеріалу ( 7 хв )

VI. Практична робота ( 20 хв )

VII. Підсумок уроку ( 5хв )


Хід уроку

І.Організаційна частина:
  • перевірка присутніх;
  • призначення чергових.

ІІ. Повторення раніше вивченого матеріалу (методом бесіди з’ясовують питання):

1.Які ви знаєте джерела електричної енергії?

2.Що називають споживачем?

3.Назвіть матеріали, які добре проводять електрику?

4.Які матеріали не проводять електричного струму?

5.Які ви знаєте електромонтажні інструменти?

6.Для чого застосовують проводи?

ІІІ. Мотивація навчально-трудової діяльності.

На цьому і на слідуючих уроках ми продовжуватимемо оволодівати уміннями виконувати роботи із монтажу електричного кола та ремонту побутової техніки. Набуті знання та уміння можуть стати вам у нагоді під час ремонту електроприладів в домашніх умовах.

IV. Повідомлення теми, мети, завдань уроку.
  • пояснювати будову та призначення проводів;
  • вміти складати просте електричне коло;
  • готувати проводи до електромонтажних робіт;

V. Вивчення нового матеріалу за планом:

а) Будова і призначення проводів.

б) Правила безпечної роботи під час виконання електротехнічних робіт.

а) Проводи застосовують для приєднання різних споживачів до джерела струму. За конструкцією проводи бувають одножильні, двожильні і багатожильні. Більшість проводів покривають ізоляційним матеріалом. Тому проводи бувають ізольовані і неізольовані. Ізольований провід складається із зовнішньої ізоляційної оболонки і струмопровідної жили.

б) До початку роботи:

1.Правильно надіти спецодяг.

2.Перевірити наявність і справність інструментів.

3.Розкласти інструменти на робочому місці

Під час роботи:

1.Монтувати або складати електричні схеми тільки при вимкнутому джерелі струму.

2.Схему складати так, щоб проводи не перехрещувались, не натягувались і не складались петлями.

3.Під час роботи стежити, щоб рука, одяг, волосся не доторкались до оголених проводів.

4.Складену схему дозволяється вмикати після перевірки її вчителем.

Забороняється:

1.Виконувати роботи, пов’язані з складанням і монтажем, при ввімкнутому джерелі струму.

2.Перевіряти наявність напруги пальцями.

3.Працювати викруткою в висячому положенні.

4.Брати ручки кусачок, плоскогубців, пасатижів „в обхват”.

5.Знімати ізоляцію з проводів, працюючи ножем „до себе” і не на підкладній дошці.

Після закінчення роботи:

1.Вимкнтуи схему з джерела струму.

2.Розібрати схему.

3.Прибрати робоче місце од відходів і пилу, користуючись щіткою.

4.Привести себе і спецодяг в порядок.

5.З кабінету виходити з дозволу учителя.

VI. Практична робота

Завдання 1. Окінцювання проводів

6.1. Вступний інструктаж

- роздати інструкційні карти;

- поопераційна демонстрація окінцювання тичком та контактним кільцем;

6.2. Поточний інструктаж

Звернути увагу дітей:
  • під час роботи плоскогубці, кусачки тримати в „обхват”;
  • не тримати пальці між ручками інструментів;
  • різати ножем тільки від себе.

Інструкційна карта №1. Окінцювання проводів



Послідовність виконання роботи

Інструменти та обладнання


1.

2.

3.


1.

2.

3.

4.

5.

Окінцювання тичком

Відрізати провід потрібної довжини

Зняти ізоляцію з кінців проводу на 20 мм.

Перекинути кінці, якщо струмопровідна жила багатодротова

Окінцювання контактним кільцем

Відрізати провід потрібної довжини

Зняти ізоляцію з кінців проводу на 30 мм

Зігнути кільце діаметром 4 мм

Надлишок жили відкусити

Кільце вирівняти


Кусачки, лінійка.

Кусачки, ніж, пасатижі.


Кусачки, лінійка.

Кусачки, ніж.

Круглогубці.

Кусачки.

Плоскогубці.

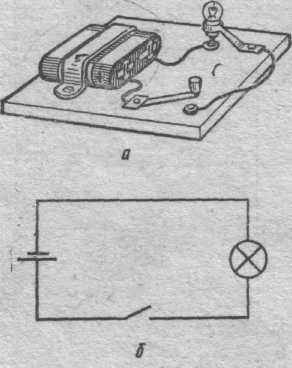

Інструкційна карта №2. Монтаж електричного кола




Послідовність виконання роботи

Інструменти та обладнання

1.


2

3.


4.

5.


6.

Розмістити на монтажній панелі батарею й електроарматуру


З’єднати проводом полюс з одним із контактів патрона

З’єднати другий контакт патрона з одним із контактів вимикача

З’єднати другий контакт вимикача з полюсом батареї

Угвинтити лампочку в патрон і перевірити роботу електричного кола

Розібрати електричне коло, від’єднавши проводи від контактів арматури

Батарея 3336Л, вимикач, ламповий патрон на панелі, лампочка, проводи


Викрутка, провід

Викрутка


Викрутка


Викрутка
6.3 Заключний інструктаж

- аналіз виконаної роботи

VII. Підсумок уроку.

7.1 Рефлексія:

Учитель просить кожного учня повідомити:

1. Чи досягнуті очікувані результати?

2.Що нового він дізнався про з'єднувальні проводи?

3. Де в майбутньому можна скористатися отриманими на цьому і попередньому уроках знаннями та уміннями?

7.2 Заключна частина:
  • мотивація оцінок;
  • виставлення оцінок за роботу на уроці.


Урок 26. Будова і призначення електричної арматури. Проста електрична схема (1 год.)


Мета уроку. Засвоєння знань про електричну арматуру (ламповий патрон, вимикач, штепсельне з’єднання), просту електричну схему. Формування вмінь виконувати найпростішу електричну схему. Виховувати акуратність, дисциплінованість.

Об’єкт навчальної праці: електричне коло.

Обладнання: ламповий патрон, вимикач, штепсельне з’єднання, електричне коло освітлювального приладу.

Тип уроку. Комбінований.


Орієнтовний план проведення уроку

І.Організаційна частина ( 2 хв )

ІІ. Повторення раніше вивченого матеріалу ( 7 хв)

ІІІ. Мотивація навчально-трудової діяльності ( 2 хв )

IV. Повідомлення теми, мети, завдань уроку ( 2 хв)

V. Вивчення нового матеріалу ( 7 хв )

VI. Практична робота ( 20 хв )

VII. Підсумок уроку ( 5 хв )


Хід уроку

І.Організаційна частина.
  • перевірка присутніх;
  • призначення чергових;

ІІ. Повторення раніше вивченого матеріалу (методом бесіди з’ясовують питання):

1.Де застосовують ізольовані і неізольовані проводи?

2.По якій частині ізольованого проводу йде електричний струм?

3.Чим зручні для використання ізольовані проводи?

4.Чому в побутових електроприладах застосовують тільки ізольовані проводи?

5.Розкажіть основні правила безпечної роботи під час виконання електротехнічних робіт.

ІІІ. Мотивація навчально-трудової діяльності. На цьому і на слідуючих уроках ми будемо вчитись оволодівати основами електротехніки, що дасть змогу не лише здійснювати ремонт побутової електротехніки дома але й в майбутньому виготовляти об’єкти праці з електричними пристроями.

IV. Повідомлення теми, мети, завдань уроку.

Учитель записує на дошці тему уроку та повідомляє (записує) дидактичні завдання:
  • характеризувати склад побутової електричної арматури;
  • розпізнавати і зображувати умовні позначення на простих електричних схемах

V. Вивчення нового матеріалу за планом:

а) Електротехнічна арматура.

б) Проста електрична схема.

а) Для вмикання споживачів в електричну мережу використовують електротехнічну арматуру: лампові патрони, вимикачі, штепсельні розетки, вилки та ін.

Лампові патрони призначені для зручного вмикання і зміни електричних ламп. Наприклад, лампові патрони в кишенькових ліхтариках мають різьбу для вгвинчування лампочок. Для приєднання проводів більшість лампових патронів мають гвинтові затискачі.

Вимикачі призначені для замикання і розмикання електричних кіл. Вимикачі промислового виготовлення різняться за багатьма ознаками: за розмірами, способами вмикання, приєднання проводів, кріплення до панелі або основи та ін. Наприклад, кнопковий побутовий вимикач кріпиться до панелі за допомогою гайки. Проводи до нього приєднують окінцьовані тичком.

Штепсельна розетка і вилка призначені для вмикання переносних побутових приладів в електричну мережу. Корпуси вилки і розетки виготовляють із пластмаси. На вилці є спеціальне пристосування для закріплення оболонки проводів, що виключає можливість випадкового оголення й замикання струмопровідних жил. б) Для зображення на папері електричного кола немає потреби малювати проводи, лампу, батарею та інші частини цього кола а. Їх можна показати умовними знаками б. Графічне зображення електричного кола за допомогою умовних позначень називається електричною схемою.

VI. Практична робота.

Завдання 1. Накреслити електричну схему, коли послідовно з’єднані за допомогою проводів: генератор, лампа, вимикач.

Завдання 2. Чи світитиметься електрична лампочка, якщо вимикач і джерело поміняти місцями? Намалювати схему. Перевірити дослідним шляхом.

Завдання 3. Чи можна вимкнути лампочку вимикачем. Відповідь обґрунтувати.

6.1. Вступний інструктаж:
  • звернути увагу учнів на те, що під час перевірки схеми дослідним шляхом вмикати електричне коло можна лише з дозволу учителя;
  • нагадати про правила техніки безпеки;

6.2. Поточний інструктаж:
  • слідкувати за дотриманням правил техніки безпеки під час складання електричного кола.

6.3 Заключний інструктаж:
  • аналіз виконаної роботи.

VIІ. Підсумок уроку.

7.1 Рефлексія:

Учитель просить кожного учня повідомити:

1.Що нового ви дізналися про електричне коло?

2.Як схематично зображується ламповий патрон?

3.Чи може він отримані знання використати у своєму повсякденному житті?

7.2 Заключна частина:
  • виставлення оцінок за роботу на уроці;
  • домашнє завдання: накреслити схему електричного кола: послідовне з’єднання за допомогою проводів двох лампочок, акумуляторної батареї, вимикача, електричного дзвінка.


Урок 27. Електроосвітлювальна арматура. Правила безпечної

роботи (1 год.)


Мета уроку. Засвоєння знань про технологію монтажу освітлювальної мережі, правила безпечної роботи під час ремонту та експлуатації електричної мережі. Формування умінь приєднувати проводи до електричної арматури. Виховувати основи наукової організації праці.

Об’єкт навчальної праці: монтаж проводів до електроосвітлювальної арматури.

Обладнання: освітлювальний патрони, викрутки, ніж, проводи.

Тип уроку. Комбінований.


Орієнтовний план проведення уроку

І.Організаційна частина ( 2 хв)

ІІ. Актуалізація опорних знань та життєвого досвіду учнів ( 5 хв)

ІІІ. Мотивація навчально-трудової діяльності ( 2 хв )

IV.Повідомлення теми, мети, завдань уроку ( 1 хв )

V. Вивчення нового матеріалу ( 5 хв)

VI. Практична робота ( 25 хв )

VII. Підсумок уроку ( 5 хв )


Хід уроку

І.Організаційна частина.
  • Перевірка присутніх
  • Призначення чергових

ІІ. Актуалізація опорних знань та життєвого досвіду учнів (методом бесіди з’ясовують питання):

1.Для чого потрібний вимикач?

2.Чому електричну лампу приєднують до джерела за допомогою патрона?

3.У чому зручність використання штепсельних з’єднань?

4.Що називається схемою?

5.Як позначають на електричній схемі лампу, вимикач, з’єднання проводів, затискачі?

ІІІ. Мотивація навчально-трудової діяльності.

На цьому уроці ми ознайомимося з освітлювальною арматурою, що дасть вам змогу у подальшому проводити ремонт домашньої освітлювальної мережі. Крім того набуті знання можуть стати вам у нагоді, якщо ви пов’яжете своє майбутнє з такими професіями: електромонтер, слюсар-електромонтажник, електромеханік тощо.

IV. Повідомлення теми, мети, завдань уроку:
  • називати склад побутової освітлювальної арматури;
  • здійснювати монтаж елементів освітлювальної мережі;

V. Вивчення нового матеріалу за планом:

а) Побутова освітлювальна мережа.

а) Побутова освітлювальна мережа призначена для освітлення житлових приміщень, а також для забезпечення електричною енергією побутових приладів. Вводять електричну енергію через квартирний щиток, на якому встановлено: електричний лічильник, запобіжники, вимикачі ліній живлення. Лінії живлення розподіляють електричну енергію серед споживачів: одна лінія – для стаціонарних споживачів, інша – для переносних.

Стаціонарні освітлювальні прибори, вентилятори, електродзвінки приєднують до мережі постійно за допомогою з’єднувальних колодок. Інші споживачі електричної енергії тимчасово підключаються через штепсельні розетки, які встановлюють в зручних для цього місцях.

VI. Практична робота.

Завдання Приєднування проводів до патрона.

6.1. Вступний інструктаж.

Поетапне пояснення і демонстрація виконуваних операцій:

1.Зняти ізоляцію і окінцювати проводи.

2.Розібрати патрон за допомогою викрутки

3.Просунути проводи через отвір тильної частини корпуса патрона.

4.Приєднати проводи до затискачів.

5.Вкласти осердя патрона в тильну частину корпусу, приєднати циліндричну частину корпусу. Осердя при цьому повинно міцно закріпитись в корпусі.

6.Вкрутити лампу, щоб перевірити якість зборки.

6.2. Поточний інструктаж
  • звернути увагу дітей на те, що першу операцію виконують тичком або контактним кільцем - в залежності від конструкції патрона;
  • слідкувати за тим, щоб учні виконували 4-у операцію у правильній послідовності: фазний провід до центрального контакту, нульовий – до бокового;
  • акцентувати увагу дітей на те, що відстань від краю ізоляції проводів до затискача не повинна перевищувати 1...2 мм;
  • під час виконання 5-ї операції звертати увагу учнів на те, що пази осердя мають співпадати з направляючими виступами корпусу лампи.
  • 6.3 Заключний інструктаж
  • аналіз виконаної роботи.

VIІ. Підсумок уроку.

7.1 Рефлексія:

Учитель просить кожного учня повідомити:

1.Назвіть електроосвітлювальну арматуру, яка є у вашій квартирі.

2.Що нового ви дізналися на цьому уроці? Як ці знання можна використати у подальшій практичній роботі в майстерні?

7.2 Заключна частина:
  • виставлення оцінок за роботу на уроці.


Технологія вирощування рослин


Урок 28. Технологія обробітку та захисту ґрунтів (1 год.)


Мета уроку. Засвоєння знань про типи, структуру та родючість ґрунтів; ручні знаряддя праці; прийоми і послідовність ручного обробітку ґрунту; види механізованого обробітку ґрунту; правила безпечної праці та особистої гігієни під час виконання робіт з обробітку ґрунту.

Об’єкт навчальної праці: шкільна навчально-дослідна ділянка.

Обладнання: лопати, граблі, сапи.

Тип уроку. Засвоєння нових знань.


Орієнтовний план проведення уроку

І. Організаційна частина ( 2 хв )

ІІ. Актуалізація життєвого досвіду учнів ( 7хв )

ІІІ. Мотивація навчально-трудової діяльності ( 2 хв )

IV. Повідомлення теми, мети, завдань уроку ( 2 хв )

V. Вивчення нового матеріалу ( 7 хв )

VI. Практична робота ( 20 хв )

VII. Підсумок уроку ( 5 хв )


Хід уроку

І.Організаційна частина.
  • Перевірка присутніх
  • Призначення чергових



ІІ. Актуалізація життєвого досвіду учнів (методом «мікрофон» з’ясовують питання):

1.Які ви знаєте знаряддя праці для роботи на присадибній ділянці?

2. Як ви розумієте слово ґрунт?

3.Що потрібно для того, щоб виросла рослина?

ІІІ. Мотивація навчально-трудової діяльності.

Сьогодні ми ознайомимося із типами та властивостями ґрунтів, ручними та механізованими знаряддями праці для обробітку ґрунту.

Ці знання та уміння можуть стати вашим першим кроком до цілого світу цікавих професій, які є у сільському господарстві. Для того, щоб вирощувати рослини необхідно знати багато наук: біологію, хімію, агрономію та багато інших. Навчаючись у школі, а згодом, продовжуючи навчання у спеціальних закладах ви зможете оволодіти цими науками та отримати відповідний фах. На цьому ж уроці здобуті знання та уміння ви зможете безпосередньо використати дома, працюючи на власній присадибній ділянці.

IV. Повідомлення теми, мети, завдань уроку.
  • називати ґрунти, їх типи та структуру;
  • класифікувати ручні знаряддя праці для обробітку ґрунту;
  • характеризувати види механізованого обробітку.

V. Вивчення нового матеріалу за планом:

а) Поняття про ґрунт.

б) Знаряддя праці для обробітку ґрунту.

а) Ґрунт – це верхній пухкий родючий шар землі, на якому ростуть рослини.

Розрізняють такі типи ґрунтів: чорноземи, глинисті ґрунти, легкі суглинки, середні та важкі суглинки, піщані ґрунти.

У сільському господарстві звичайно восени проводять оранку – ґрунт розпушують. Таку оранку називають зяблевою.

б) Для обробітку ґрунту на грядках дослідної ділянки, ґрунт обробляють ручними знаряддями праці: лопатою, сапою, граблями. Лопатою ґрунт перекопують – перевертають верхній шар. Сапою – спушують рівномірними рухами. Граблями – розбивають великі грудки після перекопування.

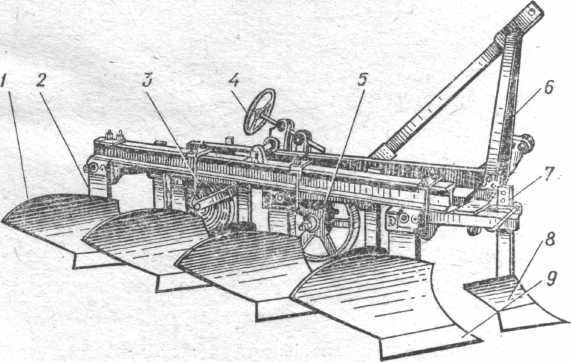

в) Плуг (Рис 1.) — одне з найпростіших ґрунтообробних знарядь. Він складається з робочих і допоміжних частин. Робочі органи плуга: ніж, передплужник, леміш, полиця, ґрунтопоглиблювач. Ніж 3 нарізує пласт. Передплужник 8 знімає верхній шар ґрунту, багатий на рослинні рештки та насіння бур'янів, й укладає його на дно борозни. Леміш 9 підрізує пласт знизу і з полицею 1 відриває його від стінки борозни. Потім пласт переміщується по лемешу й полиці, кришиться й повертається в бік сусідньої борозни. До допоміжних частин плуга належать рама 7, з’єднувальний стояк 6, стояк корпусу плуга 2, опорне колесо 5, Рис. 1регулятор глибини 4. Борони застосовують для поверхневої розпушування і вирівнювання ґрунту, руйнування кірки, знищення бур'янів.
