ИЗЛУЧЕНИЕ ПЛАЗМЫ, см. Плазма.

ИЗМЕРЕНИЕ, последовательность эксперим. и вычислит. операций, осу­ществляемая с целью нахождения значения физ. величины, характери­зующей нек-рый объект или явление. И. завершается определением степени приближения найденного значения к истинному значению величины (если об этом не имеется априорной инфор­мации) .

И. явл. осн. средством объективного познания окружающего мира. Закон­ченное И. включает след. элементы: физ. объект (явление), св-во или со­стояние к-рого характеризует измеряе­мая величина; единицу этой величины; технич. средства И., проградуированные в выбранных единицах; метод И.; наблюдателя (регистрирующее устрой­ство), воспринимающего результат И.; полученное значение измеряемой ве­личины и оценку его отклонения от истинного значения, т. е. погрешность И. Найденное значение измеряемой величины представляет собой произ­ведение отвлечённого числа (числово­го значения) на ед. данной величины. Оценку погрешности выражают в ед. измеряемой величины или в относит. единицах.

Различают прямые и кос­венные И. При прямом И. резуль­тат получается непосредственно из И. самой величины (напр., И. длины предмета проградуированной линей­кой, И. массы тела при помощи гирь). Однако прямые И. не всегда возможны или достаточно точны. В этих случаях прибегают к косвенным И., при к-рых искомое значение величины находят по известной зависимости между ней и непосредственно измеряемыми ве­личинами. Установленные наукой свя­зи и количеств. отношения между разл. по своей природе физ. явлениями по­зволили создать систему единиц, ох­ватывающую все области И. (см. Меж­дународная система единиц). И. следует отличать от счёта и др. приёмов ко­личеств. хар-ки величин, применяемых в тех случаях, когда нет однозначного соответствия между величиной и её количеств. выражением в определ.

единицах. Так, определение твёрдости минералов по шкале Мооса не следует считать И.

Всякое И. неизбежно связано с его погрешностями. В зависимости от источников погрешностей И. раз­личают методические по­грешности, порождённые несовершен­ством метода И., и инструмен­тальные погрешности, обуслов­ленные несовершенством техн. средств, используемых при И. По хар-ру про­явления различают системати­ческие погрешности, изменяющие­ся закономерно или остающиеся по­стоянными при И., и случайные погрешности, изменяющиеся случай­ным образом (вследствие внутр. шумов элементов, из к-рых состоят измерит. приборы, неконтролируемых случай­ных колебаний темп-ры окружающей среды и др. влияющих величин). При высокоточных И. систематич. погреш­ности исключают введением поправок. Случайные погрешности оценивают по данным многократных наблюдений ме­тодами матем. статистики. Особую проблему составляет определение по­грешностей И., обусловленных инер­ционностью применяемых средств И., при И. изменяющихся во времени ве­личин. В микромире предел достижимой точности измерений обусловлен неопределённостей соотношением.

Обеспечение единства И. в стране возлагается на метрологическую служ­бу, поддерживающую такое состояние И., при к-ром их результаты выраже­ны в узаконенных ед. и погрешности И. известны с заданной вероятностью. В число мероприятий по обеспечению единства И. входят хранение эталонов ед., поверка применяемых средств И., разработка методов определения по­грешностей И. и т. д. Всё большее применение получают аттестация и стандартизация методик выполнения И. (ГОСТ 8.010—72), в т. ч. государст­венная стандартизация (ГОСТы 8.346—79, 8.361—79, 8.377—80 и др.). Способы представления результатов И. и показатели точности И. регламен­тированы в ГОСТе 8.011—72.

• Маликов С. Ф., Тюрин Н. И., Введение в метрологию, 2 изд., М., 1966; Б у р д у н Г. Д., Марков Б. Н., Ос­новы метрологии, М., 1972; Я н о ш и Л., Теория и практика обработки результатов измерений, пер. с англ., 2 изд., М., 1968; ГОСТ 16263—70. Государственная система обеспечения единства измерений. Метроло­гия. Термины и определения.

К. П. Широков.

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА, сред­ство измерений, представляющее со­бой в общем случае совокупность из­мерит. приборов, измерит. преобразо­вателей, мер, измерит. коммутаторов, линий связи, цифровых и аналоговых вычислит. устройств. Перечисленные элементы И. с. объединены общим ал­горитмом функционирования для по­лучения данных о величинах, харак­теризующих состояние объекта иссле­дования.

И.с. используются также в составе более сложных структур —.измерит.

208


информац. систем и систем управле­ния, выполняющих функции контроля, диагностики, распознавания образов, автоматич. управления науч. экспери­ментами, испытаниями сложных объек­тов и технол. процессами.

Структурной единицей И. с., осу­ществляющей законченный цикл изме­рит. преобразований до ввода инфор­мации в регистрирующее или вычис­лит. устройство, явл. измерит. канал. В зависимости от способа образования измерит. канала различают: И. с. по­следовательного действия (сканирующие И. с.), в к-рых при помощи, как правило, единств. из­мерит. канала осуществляется после­довательное во времени измерение од­нородных физ. величин, разнесённых в пр-ве (путём «обегания» первичным измерит. преобразователем точек, в к-рых выполняются измерения); И. с. параллельной структуры, в к-рых измерение разнородных физ. величин осуществляется непрерывно во времени при помощи индивидуаль­ного для каждой величины измерит. канала, причём выходной сигнал каж­дого канала может поступать на об­щее регистрирующее или вычислит. устройство; И. с. последователь­но-параллельной структу­ры, в к-рой индивидуальными явл. только первичные измерит. преобразо­ватели и нач. участки линий связи, а промежуточные преобразования осу­ществляются общей частью, подклю­чаемой периодически или в соответст­вии с выбранной программой к парал­лельным участкам измерит. каналов с помощью измерит. коммутатора. Воз­можны и смешанные варианты указан­ных структур.

Осн. метрологич. требования к сред­ствам измерений, предназначенным для использования в составе И. с., регламентированы в ГОСТе 8.009—72. Общие требования к И. с., построен­ным из агрегатных средств, регламен­тированы в ГОСТах 22315—77, 22316 — 77 и 22317 — 77.

• Ц а п е н к о М. П., Измерительные ин­формационные системы, М., 1974; Ново­пашенный Г. Н., Информационные из­мерительные системы, М., 1977; Ф р е м к е А. В., Телеизмерения, 3 изд., М., 1975; Мановцев А. П., Основы теории радио­телеметрии, М., 1973.

В. П. Кузнецов.

ИЗМЕРИТЕЛЬНЫЙ ПРИБОР, сред­ство измерений, дающее возможность непосредственно отсчитывать значения измеряемой величины. В анало­говых И. п. отсчитывание произво­дится по шкале, в цифровых— по цифровому отсчётному устройству. В И. п. прямого преобразо­вания (напр., в манометре, ампер­метре) осуществляется одно или неск. преобразований измеряемой величи­ны, и значение её находится без срав­нения с известной одноимённой вели­чиной. В И. п. сравнения непо­средственно сравнивается измеряемая величина с одноимённой величиной, воспроизводимой мерой (примеры — равноплечные весы, электроизмерит.

потенциометр, компаратор для ли­нейных мер). К разновидностям И. п. относятся интегрирующие И. п., в к-рых подводимая величина подвергается интегрированию по вре­мени или по др. независимой перемен­ной (электрич. счётчики, расходоме­ры), и суммирующие И. п., дающие значение суммы двух или неск. величин, подводимых по разл. кана­лам (ваттметр, суммирующий мощно­сти неск. электрич. генераторов). Для целей автоматизации управления тех­нол. процессами И. п. часто снабжает­ся дополнительно регулирующими, счётно-решающими и управляющими устройствами, действующими по зада­ваемым программам.

К. П. Широков.

ИЗМЕРИТЕЛЬНЫЙ УСИЛИТЕЛЬ, устройство для усиления электрич. сигналов (тока, напряжения), а также для преобразования напряжения в ток и наоборот. По виду амплитудно-частотной хар-ки различают: избирательные И. у., предназна­ченные для усиления гармонич. сиг­налов определ. частоты; широко­полосные усилители перем. тока и усилители пост. тока, позволяющие усиливать сигналы произвольной фор­мы. Для всех И. у. характерно наличие элемента, управляя к-рым при помо­щи усиливаемого сигнала, регулируют поступление энергии от внеш. источ­ника на выход И. у., чем и дости­гается эффект усиления. Как правило, И. у. выполняются многокаскадными, когда выходной сигнал первого управ­ляемого элемента используется для управления вторым элементом и т. д.

В зависимости от вида входного управляемого элемента различают электронные (гл. обр. полупроводни­ковые), магн., диэлектрич., фотогальванометрич. и др. И. у. Наибольшее распространение получили электрон­ные И. у. В ламповых И. у. регулируе­мым элементом явл. электронная лам­па, в полупроводниковых — полупро­водниковый триод. В магн. И. у. ток, протекающий по управляющей обмот­ке, вызывает изменение магн. прони­цаемости ферромагн. сердечника и тем самым изменяет индуктивное сопро­тивление второй обмотки, а следова­тельно, и протекающий через неё ток от источника питания. В диэлектрич. И. у. управляющее напряжение изме­няет ёмкость конденсатора, что позво­ляет управлять током, протекающим через конденсатор от источника пита­ния. В фотогальванометрич. И. у. протекание управляющего тока через рамку гальванометра вызывает пропорц. отклонение подвижной системы с укреплённым на нём зеркальцем. В результате изменяется освещён­ность фоторезисторов и их сопротивле­ние, что приводит к изменению тока в цепи, подключённой к источнику пи­тания.

Общей проблемой для всех И. у. явл. достижение высокой стабильности коэфф. усиления (преобразования). Наиболее радикальное средство — использование сильной отрицательной обратной связи. Коэфф. усиления со­временных И. у. достигает 10⁶ и более, входное сопротивление — 10¹⁶ Ом, осн. погрешность в % от диапазона изме­рений составляет от 0,01% до неск. % при больших коэфф. усиления, час­тотный диапазон — до неск. десятков МГц. Применение И. у. обеспечивает измерение сигналов до 10^-17 А и 10^-9 В.

• Основы электроизмерительной техники, М., 1972; Электрические измерительные пре­образователи, М.—Л., 1967.

В. П. Кузнецов.

ИЗОБАРА (от греч. isos — равный, одинаковый и baros — тяжесть), линия на термодинамич. диаграмме со­стояния, изображающая процесс, про­ходящий при пост. давлении (изобар­ный процесс). Ур-ние И. идеального газа: T/v=const, где v — уд. объём, Т — темп-ра.

ИЗОБАРНЫЙ ПРОЦЕСС (изобариче­ский процесс), процесс, происходящий в физ. системе при пост. внеш. давле­нии; на термодинамич. диаграмме из­ображается изобарой. Простейшие при­меры И. п.— нагревание воды в откры­том сосуде, расширение газа в цилинд­ре со свободно ходящим поршнем. В обоих случаях давление равно атмо­сферному. Объём идеального газа при И. п. пропорц. темп-ре (Гей-Люссака закон). Теплоёмкость системы в И. п. больше, чем в изохорном процессе (при пост. объёме). Напр., в случае идеаль­ного газа c_p-c_v=k, где с_р и c_v — теп­лоёмкости в изобарном и изохорном процессах на одну ч-цу. Работа, совер­шаемая идеальным газом при И. п., равна p•V, где р — давление, V — изменение объёма газа.

ИЗОБАРЫ, атомные ядра с одинако­вым числом нуклонов, т. е. массовым числом и разными числами протонов и нейтронов. См. Ядро атомное.

ИЗОБРАЖЕНИЕ ОПТИЧЕСКОЕ, кар­тина, получаемая в результате про­хождения через оптическую систему лучей, распространяющихся от объек­та, и воспроизводящая его контуры и детали. При практич. использовании И. о. пользуются возможностью изме­нения масштаба изображений пред­метов и их проектирования на поверх­ность (киноэкран, фотоплёнку, фото­катод и т. д.). Основой зрит. восприя­тия предмета явл. его И.о., спроекти­рованное на сетчатку глаза.

Макс. соответствие изображения объекту достигается, когда каждая его точка изображается точкой. Иными словами, после всех преломлений и от­ражений в оптич. системе лучи, испу­щенные светящейся точкой, должны пересечься в одной точке. Однако это возможно не при любом расположении объекта относительно системы. Напр., системы, обладающие осью симметрии (оптической осью), дают точечные И. о. лишь тех точек, к-рые находятся на небольшом угловом удалении от оси,

209


в т. н. параксиальной об­ласти. Применение законов гео­метрической оптики позволяет опре­делить положение И. о. любой точки из параксиальной области; для этого достаточно знать, где расположены кардинальные точки системы.

Совокупность точек, И. о. к-рых можно получить с помощью оптич. системы, образует пространст­во объектов, а совокупность точечных изображений этих точек — пространство изображе­ний.

И. о. разделяют на действи­тельные и мнимые. Первые создаются сходящимися пучками лу­чей в точках их пересечения. Поместив в плоскости пересечения лучей экран или фотоплёнку, можно наблюдать на них действит. И. о. В др. случаях лу­чи, выходящие из оптич. системы, рас­ходятся, но если их мысленно продол­жить в противоположную сторону, они пересекутся в одной точке. Эту точку наз. мнимым изображением точ­ки-объекта; т. к. она не соответствует

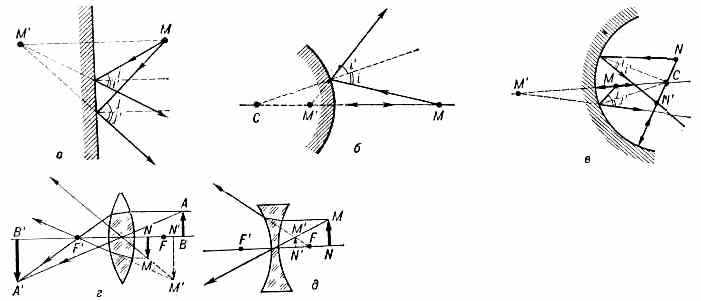

Образование оптич. изображений: а — мни­мого изображения М' точки М в плоском зеркале; б — мнимого изображения М' точ­ки М в выпуклом сферич. зеркале; в — мни­мого изображения М' точки М и действи­тельного изображения N' точки N в вогну­том сферич. зеркале; г — действительного А'В' и мнимого М'N' изображений предме­тов АВ и MN в собирающей линзе; д — мни­мого изображения M'N' предмета MN в рас­сеивающей линзе; i, j — углы падения лучей; i', j'—углы отражения; С — центры сфер; F, F' — фокусы линз.


пересечению реальных лучей, то мни­мое И. о. невозможно получить на экране или зафиксировать на фото­плёнке. Однако мнимое И.о. способно играть роль объекта по отношению к др. оптич. системе (напр., глазу или собирающей линзе), к-рая преобразует его в действительное.

Оптич. объект представляет собой совокупность светящихся собственным или отражённым светом точек. Зная, как оптич. система изображает каж­дую точку, легко графически постро­ить и изображение объекта в целом.

И. о. действит. объектов в плоских зеркалах — всегда мнимые (рис., а); в вогнутых зеркалах и собирающих

линзах они могут быть как действи­тельными, так и мнимыми, в зависимо­сти от положения объектов относитель­но фокуса зеркала или линзы (рис., в, г). Выпуклые зеркала и рассеивающие линзы дают только мнимые И.о. дейст­вит. объектов (рис., б, д). Положение и размеры И. о. зависят от хар-к оп­тич. системы и расстояния между нею и объектом (см. Увеличение оптиче­ское). Лишь в случае плоского зеркала И. о. по величине всегда равно объек­ту.

Если точка-объект находится не в параксиальной области, то исходящие из неё и прошедшие через оптич. сис­тему лучи не собираются в одну точку, а пересекают плоскость изображения в разных точках, образуя аберра­ционное пятно (см. Аберрации оптических систем); размеры этого пятна зависят от положения точки-объекта и конструкции системы. Без­аберрационными (идеальными) оптич. системами, дающими точечное изобра­жение точки, явл. только плоские зер­кала. При конструировании оптич.

систем аберрации исправляют, т. е. добиваются, чтобы аберрац. пятна рассеяния не ухудшали в заметной степени картины изображения; однако полное уничтожение аберраций невоз­можно.

Сказанное выше строго справедливо лишь в рамках геом. оптики (не учиты­вающей волн. явлений, напр. дифрак­ции света), к-рая явл. хотя и достаточ­но удовлетворительным во мн. случа­ях, но всё-таки лишь приближённым способом описания явлений, происхо­дящих в оптич. системах. Более де­тальное рассмотрение микроструктуры И.о., принимающее во внимание волн. природу света, показывает, что изоб­ражение точки даже в идеальной (без­аберрационной) системе представляет собой не точку, а сложную дифракц. картину (подробнее см. в ст. Разрешаю­щая способность оптических прибо­ров).

Для оценки кач-ва И.о., получив­шей большое значение в связи с разви­тием фотогр., телевиз. и пр. методов, существенно распределение плотности световой энергии в изображении. С этой целью используют особую

хар-ку — контраст k=(E_макс-E_мин)/(E_макс+E_мин),

где E_мин и E_макс — наименьшее и наибольшее значения освещённости в И. о. стандартного тест-объекта; за такой объект обычно принимают ре­шётку, яркость к-рой меняется по си­нусоидальному закону с частотой R

(число периодов решётки на 1 мм). Контраст k зависит от R и направле­ния штрихов решётки. Ф-ция k(R) наз. частотно-контрастной характе­ристикой. Чем меньше k при заданной R, тем хуже кач-во И. о. в данной сис­теме.

•Тудоровский А. И., Теория опти­ческих приборов, 2 изд., М.—Л., 1948; С л ю с а р е в Г. Г., Методы расчета опти­ческих систем, 2 изд., Л., 1969.

Г. Г. Слюсарев.

ИЗОЛЮКС, линия равной освещённо­сти, выраженной в люксах.

ИЗОМЕРИЯ АТОМНЫХ ЯДЕР (от греч. isos — равный, одинаковый и meros — доля, часть), существова­ние у нек-рых ат. ядер метастабильных состояний с относительно большими временами жизни. Нек-рые ат. ядра имеют неск. изомерных состояний с разными временами жизни. Понятие «И. а. я.» возникло в 1921, когда нем. учёный О. Ган открыл радиоакт. в-во, наз. ураном-Z, к-рое как по хим. св-вам, так и по массовому числу А не отличалось от известного тогда урана-Х₂. Позднее было уста­новлено, что уран-Z и уран-Х₂ — два состояния одного и того же ядра ²³⁴Ра с разными энергией и периодом полу­распада Т_1/2. По аналогии с изоме­рией молекул их назвали ядер­ными изомерами. В 1935 Б. В. Курчатов, И. В. Курчатов, Л. В. Мысовский и Л. И. Русинов об­наружили изомерное состояние у ядра ⁸⁰Вг, что послужило началом систематич. изучения И. а. я. Известно боль­шое число изомеров с T_1/2 от 10^-6 с до мн. лет. Один из наиболее долгоживущих изомеров — ²³⁶Np (T_1/2=5500 лет).

Распад изомеров обычно сопровож­дается испусканием конверсионных электронов или -квантов; в результа-

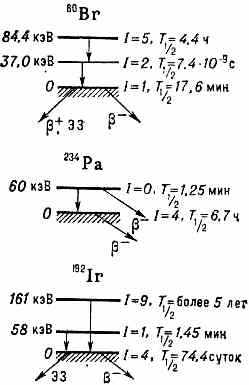

Схемы уровней энергии радиоакт. изотопов ⁸⁰Br, ²³⁴Ра и ¹⁹²Ir. Изомерные состояния ядер , обозначены жирной линией, осн. состоя­ния — линией со штриховкой. Слева указа­ны энергии уровней, справа — спины и периоды полураспада T_1/2 ; - означает рас­пад с испусканием эл-на, ⁺ — позитрона, ЭЗ — электронный захват, прямые вертик. стрелки — испускание эл-нов внутр. конвер­сии или -квантов.

210


те образуется то же ядро, но в состоянии с меньшей энергией. Иногда более вероятен бета-распад (рис.). Изомеры тяжёлых элементов могут распадаться путём самопроизвольного деления (см. Деление атомного ядра).

И. а. я. обусловлена особенностями структуры ядер. Изомерные состояния образуются в тех случаях, когда пере­ход ядра в состояние с меньшей энер­гией путём испускания -кванта за­труднён. Чаще всего это связано с большим различием в значениях спи­нов ядер в этих состояниях. Если при этом различие в энергии двух состоя­ний невелико, то вероятность испуска­ния -кванта мала и, как следствие, период полураспада возбуждённого со­стояния оказывается большим. Изоме­ры особенно часто встречаются в определ. областях значений А (острова изомерии). Этот факт оболочечная модель ядра объясняет существо­ванием (при определ. значениях чисел протонов и нейтронов, входящих в сос­тав ядра) близких по энергии яд. уров­ней с большим различием спинов (см. Ядро атомное).

В 1962 в ОИЯИ (г. Дубна) был от­крыт новый вид изомерных состоя­ний, характеризующихся высокой ве­роятностью спонтанного деления (см. Делящиеся изомеры).

• Мошковский С., Теория мультипольного излучения, в кн.: Альфа-, бета- и гамма-спектроскопия, под ред. К. Зигбана, пер. с англ., т. 3, М., 1969, с. 5.

Н. Н. Делягин.

ИЗОМЕРИЯ МОЛЕКУЛ, явление, состоящее в существовании молекул, обладающих одинаковой мол. массой и составом, но различающихся по строению или расположению атомов в пр-ве и, следовательно, по хим. и физ. св-вам. Такие молекулы наз. и з о м е р а м и. Существуют два вида И. м.— структурная и конформационная. Структурными изо­мерами наз. соединения, характе­ризующиеся одинаковыми хим. ф-лами, но разными структурными ф-лами. Так, нормальный бутан и изобутан при одинаковых ф-лах (С₄Н₁₀) имеют раз­ные структурные ф-лы:



и явл. изомерными соединениями.

Молекулы структурных изомеров — разные молекулы, и их взаимопревра­щение невозможно без разрыва хим. связей. Если при к.-л. условиях на­блюдают переходы между структур­ными изомерами, то последние наз. т а у т о м е р а м и.

Особым типом структурной И. м. явл. оптическая изомерия. Оптич. изомеры (т. н. э н а н т и о м е р ы) возникают в том случае, когда молекула содержит атом, являющий­ся киральным, т. е. молекула должна иметь асимметричный центр, напр. асимметричный тетраэдрич. атом С (см. Симметрия молекулы), заместители к-рого могут быть расположены двумя

зеркально-симметричными способами. Так, в изомерах молекулы фторхлорбромметана



заместители при тетраэдрич. атоме углерода (Н, F, Cl и Br) расположены зеркально-симметричным способом. Оптич. изомеры имеют одинаковые физ. св-ва, за исключением того, что они вращают плоскость поляризации света в противоположные стороны, т. е. явл. оптически активными веще­ствами.

Конформационная изо­мерия связана с различием прост­ранств. форм (к о н ф о р м е р о в) од­ной и той же молекулы. Конформеры, возникающие при вращении ат. групп вокруг хим. связей и отвечающие раз­ным минимумам потенц. поверхности (см. Молекула), наз. поворотны­ми изомерами (или ротамерами), а о соответствующем яв­лении говорят как о поворотной И. м. Если же взаимопревращения изомеров происходят при одноврем. вращении вокруг неск. связей в циклич. молеку­лах или при изменении нек-рых ва­лентных углов, то И. м. наз. и н в е р с и о н н о й. Так, молекула 1,2-дихлорэтана существует в виде двух ротамеров:



Транс-ротамер стабильнее гош-изомера, а энергетич. барьер, разделяющий их, равен 13 кДж/моль. Молекула аммиака существует в виде двух оди­наковых пирамидальных и н в е р т о м е р о в, превращающихся друг в друга через плоскую форму:



Барьер инверсии аммиака (разность энергий плоской и пирамидальной форм) равен 25 кДж/моль.

Энергетич. барьеры, разделяющие конформеры, при норм. темп-pax не превышают 100 кДж/моль, а времена их жизни обычно ~10^-10 —10^-13 с. Если же величина барьера существен­но выше, то взаимопревращения не­возможны (статистически крайне ред­ки) и соответствующие изомеры наз. геометрическими. Напр., геом. изомеры 1,2-дихлорэтилена



в принципе можно получить один из другого путём поворота вокруг двой­ной связи С=С на 180°. Однако поскольку энергетич. барьер такого по­ворота ~250 кДж/моль, эти изомеры живут практически бесконечно долго, не превращаясь друг в друга. Геом. изомеры — фактически разные в-ва (хотя формально явл. состояниями од­ного соединения), обладающие разл. св-вами. Напр., темп-pa кипения цис- и транс-изомеров 1,2-дихлорэтилена равна соотв. 60,1 и 48,4°С.

• См. лит. при ст. Молекула.

В.Г. Дашевский.
