ЧАСТНЫЙ ТЕРМИН UTP


Без хорошего перевода даже профессионалы по-разному понимают иностранные термины. Возьмем, например, самый очевидный из них - UTP. Эта аббревиатура термина unshielded twisted pair означает незащищенная витая пара (НЗВП), то есть кабель, витые пары которого не имеют индивидуального экранирования. В кабелях shielded twisted pair (STP) - защищенная витая пара (ЗВП) каждая пара имеет экран. При этом кабель может иметь общий экран для всех пар.

Рис. 4. Типы симметричных кабелей

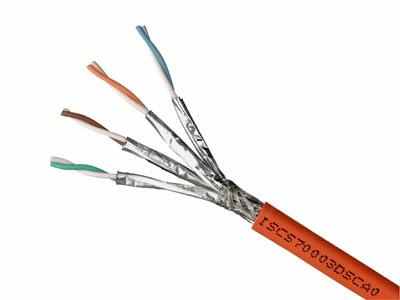

Фото 3. Кабель "защищенная витая пара"



Незащищенная витая пара:
НВП - неэкранированная витая пара
(UTP - unscreened  twisted pair)



Незащищенная витая пара:
ФВП - фольгированная витая пара
(FTP - foiled twisted pair),

Незащищенная витая пара:
ФЭВП - фольгированная экранированная витая пара
(FBTP - foiled braided twisted pair)




Защищенная витая пара:
(STP - shielded twisted pair)

К ссылка скрыта (Unshielded Twisted Pair - UTP) относят неэкранированные  и экранированные кабели. Экранированные кабели  обозначают английским термином Screened Twisted Pair (ScTP), неэкранированные - Unscreened Twisted Pair (UTP). Таким образом, использование иностранной аббревиатуры без понимания смысла термина привело к распространенному заблуждению о том, что UTP - это   неэкранированные кабели, а STP - экранированные.

В журнальной статье один из популярных авторов даже писал, что на Западе царит неразбериха в терминологии, поскольку там к UTP кабелям относят экранированные кабели типа FTP. Как видно из приведенных выше определений, в данном случае противоречий нет. Кабели типа фольгированная витая пара (FTP - Foiled Twisted Pair) имеют общий экран из фольги, однако  у каждой пары нет индивидуальной защиты.

МОЖНО ЛИ ИЗБЕЖАТЬ СЛОВА "ПАТЧ"?


Возьмем, например, термин коммутация. Он обозначает электронное, электрическое и механическое соединение для связи абонентов или устройств друг с другом. Механическая и электромеханическая коммутации в телефонии уступили место электронной, реализованной в АТС. Для создания каналов в СКС используется преимущественно механическая коммутация. Но и   эта простпя категория имеет множество частных толкований. Действительно, в документации все типы панелей называют, как правило, "патч панелями", а все соединительные кабели "патч кордами".

Не будет преувеличением сказать, что каждый специалист вкладывает собственный смысл в эти понятия. Большинство представлений не соответствует определениям стандартов. Чтобы убедиться в этом, рекомендую прервать чтение, записать собственные определения и сравнить их с приведенными ниже. Кстати, попытка толкования термина показывает, насколько зыбкими являются наши представления.

Разложим все по полочкам. Коммутационные пункты (cross-connects) включают:  распределительные панели (patch panels), соединительные панели (interconnect panels) и кроссы (distribution frames).

Распределительные панели предназначены для размещения сетевых окончаний симметричных электропроводных кабелей. Коммутация осуществляется с помощью гнездовых разъемов на лицевой стороне, а подключение проводников кабелей к врезным коннекторам - на тыльной.

Соединительные панели обеспечивают разъемные соединения оптических волокон. К лицевой стороне подключают разъемы соединительных кабелей, к тыльной -    волокна магистральных / горизонтальных кабелей, также оснащенные разъемами.

Кросс представляет собой поле с врезными контактами, которые могут располагаться на одной или обеих сторонах конструктивного блока. Соединения осуществляются проводами, витыми парами или перемычками - кабелями без разъемов. Кроссы применяются преимущественно в телефонии и в простейших системах передачи данных.

Рис. 5. Типы коммутационных панелей



Следует отметить, что употребление термина кросс применительно к пункту коммутации дает ложную ассоциацию. Кросс - это коммутационное поле врезных контактов, а коммутационный пункт - совокупность панелей всех типов. Кросс - это частный случай и один из самых дешевых способов создания коммутационного пункта, который все реже используют для систем передачи данных из-за низкой надежности.

КОММУТАЦИЯ И ПОДКЛЮЧЕНИЕ


Cтандарты определяют два метода создания канала: подключением (interconnection) и коммутацией (cross connection). Создание канала методом подключения предусматривает наличие линии, соединяющей телекоммуникационный разъем и распределительную панель и двух гибких кабелей - абонентского и сетевого. Это самый простой и наиболее распространенный вариант построения СКС.

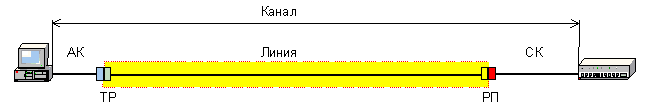

Рис. 6. Канал с подключением



АК - абонентский кабель, СК - сетевой кабель, ТР - телекоммуникационный разъем, РП - распределительная панель

Коммутация подразумевает вариант подключения с помощью промежуточной панели, которая вместе с панелью базовых линий и коммутационными кабелями образует ссылка скрыта. Таким образом, для подключения сетевого оборудования используются две панели и два соединительных кабеля - сетевой и коммутационный. Лицевая сторона промежуточной панели оснащена стандартными гнездами ссылка скрыта, тыльная - многоканальными разъемами. Чаще всего методом коммутации подключают телефонные линии. Еще одним примером канала с коммутацией может служить решение системы мониторинга СКС ссылка скрыта.

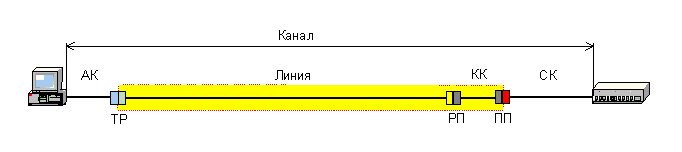

Рис. 7. Канал с коммутацией



АК - абонентский кабель, КК - коммутационный кабель, СК - сетевой кабель, ТР - телекоммуникационный разъем, РП - распределительная панель,
ПП - промежуточная панель

Три типа соединительных кабелей, называемых также гибкими,  различают по месту подключения. Абонентские кабели (work area cables) используют в рабочей области, сетевые кабели (equipment cables)  - в распределительных пунктах и служат для подключения оборудования. Абонентский и сетевой кабели обеспечивают создание канала, но не входят в состав СКС. Коммутационные кабели (patch-cords) служат для соединений между панелями, входят в состав СКС и  просто отсутствуют в наиболее распространенной модели канала с двумя разъемами (рисунок 6). А ведь именно так - патч кордами - ошибочно называют все гибкие кабели, в том числе, абонентские и сетевые.

Данная иллюстрация поясняет еще несколько терминов и дает их точное разграничение. В состав СКС входят элементы, выделенные на рисунках 6 и 7 желтым цветом и составляющие горизонтальную подсистему. В канале допускается не более четырех разъемных соединений. При этом один разъем - точка перехода - считается дополнительным и не включен в бюджет линии. Другими словами точку перехода можно устанавливать, если имеется резерв параметров канала. Разъемы активного оборудования не учитываются. Таким образом, канал на рисунке 6 имеет два разъема, на рисунке 7 - три разъема.
