КОННЕКТОР - РАЗЪЕМ - РОЗЕТКА
Примеры того, как многозначное слово коннектор (connector) привело к смешиванию разных понятий в профессиональной терминологии, встречаются практически в каждой статье, где упоминается этот термин, и в большинстве проектов. Чтобы обозначить рамки, обратимся к словарной статье.
Разъем - окончание кабеля для коммутируемого электрического или оптического соединения. Коннектор - элемент кабельного разъема, обеспечивающий электрическое подключение проводников. Другими словами, чтобы соединить кабели друг с другом, необходимо два вида электрических контактов: неразъемный - для проводников и разъемный - для соединения двух кабелей. Наиболее распространенный способ неразъемного подключения симметричных проводников в СКС - ссылка скрыта, разъемного - подпружиненные контакты.
В кабельных системах с модульными разъемами, схематически изображенными на рисунке 1, фото 1 и 2, различия между коннектором и разъемом очевидны.
Рис. 1. Несимметричный разъем | Фото 1. Коннекторы гнездового и штекерного разъемов | Фото 2. Два ТР, панель розетки и штекерный разъем |
| | |
Смешивание понятий на этом не ограничивается. Термин telecommuпication outlet — “телекоммуникационный разъем” повсеместно переводят на русский язык неправильно. И специалисты, и заказчики полагают, что он означает “телекоммуникационная розетка”. Это тем более удивительно, поскольку в американских стандартах акцентируется значение "разъем" - "telecommuпication outlet / connector".
Фактически разъем и розетка различаются так же, как и разъем и коннектор. Розетка - это элемент фиксации разъема, который не участвует в передаче электромагнитной энергии, не относится к среде передачи и к функциональным элементам СКС. Розетки устанавливают на стены и другие поверхности. В зависимости от конструктивного исполнения на розетке может быть от одного - двух до двенадцати разъемов.
Телекоммуникационный разъем (ТР) является функциональным элементом и интерфейсом СКС. На каждом рабочем месте рекомендуется устанавливать два ТР. Если полагать, что telecommuпication outlet - это розетка, данная рекомендация вызывает недоумение. Удивление и недоумение - это спутник иллюзий. Большинство специалистов, читающих данную статью, удивятся, узнав, что в современных стандартах нет даже упоминания о розетке. Термин, соответствующий понятию "телекоммуникационная розетка" появится только во втором издании международного стандарта ISO/IEC 11801 и европейского аналога EC 50173, которые будут опубликованы в конце 2001 года. Точный перевод - однопользовательская и многопользовательская сборка ТР. В первом случае имеется в виду розетка с двумя, во втором - розетка с четырьмя и более телекоммуникационными разъемами.
Смешивание этих понятий можно объяснить тем, что конструктивное исполнение традиционных розеток является блочным: коннектор, разъем и розетка составляют один неразборный элемент.
Соединения кабелей могут быть симметричными и несимметричными. Несимметричные кабельные разъемы подразделяются на гнездовые и штекерные. Симметричные разъемы подключают с помощью соединителей. Небрежное обращение с терминами привело к тому, что разъемы и соединители волокон также называют коннекторами.
Рис. 2. Симметричный разъем
Традиционные оптоволоконные разъемы являются симметричными. Соединитель служит для механического совмещения осей волокон и фиксации разъемов. Соединитель - это разновидность адаптера. Если разъемы разнотипны, например, ссылка скрыта для их соединения требуется адаптер.
В несимметричных оптоволоконных разъемах соединитель отсутствует, совмещение осей волокон обеспечивается формой разъемов, имеющих признаки штекера и гнезда. Это ссылка скрыта для централизованных систем.
КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ - ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ - ПОДСИСТЕМЫ
Существует еще один буквально заимствованный термин компоненты. Вне кабельной тематики редко кто путает слово компоненты, относящееся к неисчисляемым существительным, с элементами. Мы говорим компоненты химической реакции, но элементы конструкции, элементы инженерных подсистем. Невозможно сказать: "сквозь стеклянную стену мы видим компоненты конструкции здания". Но как только речь заходит о кабелях или разъемах, не в бытовом понимании, а применительно к СКС, появляется термин компоненты, например, компоненты розетки. В данном случае имеет место некритичное заимствование иностранных терминов.
Кабели и разъемы являются средой передачи. Для фиксации разъемов используют розетки и панели. Для организации каналов применяют короба, лотки, лестницы. Все это - конструктивные элементы. Линии, магистрали, точки подключения и коммутации относятся к функциональным элементам СКС. Разделение на функциональные элементы позволяет выделить участки среды передачи, выполняющие разные функции.
Единой интерпретации функциональных элементов нет даже на уровне стандартов. Международные и европейские стандарты подразделяют СКС на восемь функциональных элементов. Все они - от телекоммуникационного разъема - до распределительного пункта комплекса зданий - составляют среду передачи, то есть собственно структурированную кабельную систему. Это позволяет выделить подсистемы и провести точные границы между ними.
В американском стандарте ANSI/TIA/EIA-568-A к функциональным элементам относят два типа кабелей, три типа помещений, элемент конструкции здания и документацию телекоммуникационной инфраструктуры. Важнейшие составляющие СКС, как например магистраль комплекса и все точки подключения и коммутации по непонятной причине не включены в данную категорию. Кроме того, используется разная терминология. Отличия показаны в таблице 2.
Таблица 2. Функциональные элементы СКС
Функциональные элементы СКС | ||
ISO/IEC 11801 и EN 50173 | ANSI/TIA/EIA-568-A | |
Относится к функциональным элементам | Не относится к функциональным элементам | |
Распределительный пункт комплекса (зданий) (РП комплекса) | | Главный пункт коммутации * |
Магистраль комплекса (МК) | | Магистраль между зданиями * |
Распределительный пункт здания (РП здания) | | Промежуточный пункт коммутации * |
Магистраль здания (МЗ) | Вертикальные кабели | |
Распределительный пункт этажа (РП этажа) | | Горизонтальный пункт коммутации * |
Горизонтальные кабели (ГК) | Горизонтальные кабели | |
Точка перехода (ТП) | | Точка перехода |
Телекоммуникационный разъем (ТР) | | Телекоммуникационный разъем |
Не являются средой передачи | ||
| Рабочая область | |
| Телекоммуникационные помещения | |
| Аппаратные | |
| Ввод в здание | |
| Администрирование | |
* различающиеся термины
В американских стандартах нет разграничения СКС на подсистемы. Однако подсистемы и функциональные элементы часто смешивают. В проспектах ряда компаний можно найти пять, восемь и даже девять подсистем. Сторонники американской модели всегда выделяют подсистему администрирования и пытаются очертить ее границы на функциональных схемах. Это непростая задача - изобразить маркировку и документацию в качестве среды передачи.
Систему администрирования определяет отдельный стандарт. К ней относят систему обозначений, систему ссылок, документацию на кабельную систему, учитывающую все телекоммуникационные помещения. Точка ввода, являющаяся элементом здания, телекоммуникационные помещения и аппаратные также плохо согласуются с определением СКС как среды передачи слаботочных сигналов. В вышедшем позже международном стандарте этот логический недостаток американского стандарта был устранен.
В соответствии с международными стандартами ссылка скрыта - магистраль комплекса, магистраль здания и горизонтальную подсистему. Как видно на рисeнке 3, подсистемы строго разграничены, в состав СКС входят все восемь функциональных элементов, а среда передачи образована фиксированными и коммутационными кабелями и их разъемными соединениями. При этом абонентские и сетевые кабели находятся за рамками СКС.

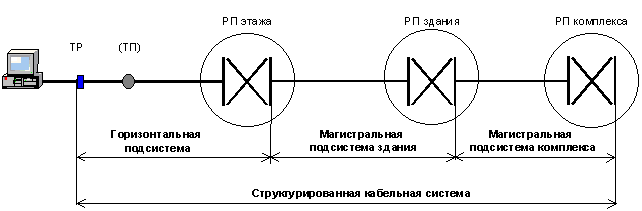

Рис. 3. Подсистемы СКС
Разночтения стандартов, их недоработки и испорченный телефон породили множество частных толкований. В проспектах, учебных курсах, справочных пособиях и статьях конструктивные элементы и их детали, подсистемы и функциональные элементы смешаны, перепутаны, определяются и разграничиваются по-разному. В принципе, это логично - куча неисчисляемых понятий может состоять только из компонентов.
