4.2. Плоттеры



Плоттеры (plotter, графопостроители) – устройства вывода графической информации из компьютера на бумажный или иной вид носителя (рис. 4.12). Плоттеры по принципу формирования изображения можно разделить на два класса:

– векторные, в которых пишущий узел может перемещаться относительно бумаги сразу по двум координатам, и изображение на бумаге создается непосредственно вычерчиванием нужных прямых и кривых в любых направлениях;

– растровые, в которых пишущий узел одновременно перемещается относительно бумаги только в одном направлении, и изображение на бумаге формируется строка за строкой из последовательно наносимых точек.



Рис. 4.12. Монохромный лазерный плоттер Canon W8400

По принципу действия плоттеры бываютдвух типов:

1. Перьевые плоттеры (pen plotter) – это электромеханические устройства векторного типа, в которых изображение создается путем вычерчивания линий при помощи пишущего элемента, обобщенно называемого пером. В качестве перьев в разных моделях плоттеров используются перья, фибровые и пластиковые стержни (фломастеры), шариковые узлы одноразового и многоразового действия, карандашные грифели и мелки. Перьевые плоттеры делятся на рулонные и планшетные.

Рулонные плоттеры более компактны, удобны и точны в работе; они часто используются для создания крупноформатных чертежей формата А1, А0, причем отматывание и отрезание листа чертежа от рулонной бумаги выполняется автоматически.

Планшетные плоттеры обычно используются для создания чертежей формата A3 и меньше.

2. Струйные плоттеры (ink-jet plotter) при формировании изображения используют направленное распыление капелек чернил на бумагу при помощи мельчайших сопел печатающей головки – так называемую «пузырьковую» технологию струйной печати, описанную кратко при рассмотрении струйных принтеров. Качество чертежей, выполняемых струйными плоттерами, очень высокое.

Существует три разновидности струйных плоттеров: монохромные, цветные, с возможностью цветной печати.

Цветные струйные плоттеры (рис. 4.13) используют большее количество сопел в пишущей головке, но их разрешающая способность при этом уменьшается примерно в два раза. Для создания цветного изображения используется принятая в полиграфии цветовая схема CMYK: Cyan – голубой, Magenta – пурпурный, Yellow – желтый, Key – ведущий (черный).

Цветные плоттеры часто называют полноцветными, чтобы отличать от плоттеров с возможностью цветной печати.

Струйные плоттеры с возможностью цветной печати выполняют цветными только линии или символы, закрашивать же в разные цвета целые области они не позволяют.

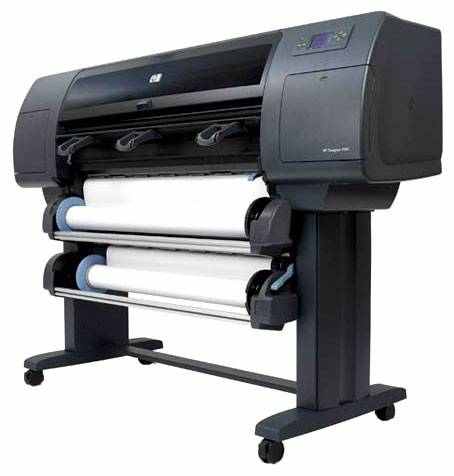

Рис. 4.13. Растровый (струйный) плоттер

«HP DesignJet–4500»


3. Электростатические плоттеры (electrostatic plotter) основываются на технологии создания с помощью записывающих головок скрытого потенциального рельефа на поверхности специальной электростатической бумаги и осаждения на этот рельеф жидкого красителя. Качество изображения и скорость вычерчивания у этих плоттеров высокие.

4. Термографические плоттеры (их часто называют лазерами прямого вывода изображения – direct imaging plotter) используют специальную термореактивную бумагу, темнеющую под воздействием тепла. Рисунок только монохромный и наносится на нее специальными миниатюрными нагревателями, выполненными в виде «гребенки». Разрешающая способность (до 800 dpi) и скорость вычерчивания (до 50 мм/с) очень высокие; термобумага не слишком дорогая, а сами аппараты простые и не требующие регулярного обслуживания. Поэтому термографические плоттеры получили широкое распространение, в частности, в проектных организациях при больших объемах чертежных работ.

5. Лазерные плоттеры (laser plotter) используют в качестве промежуточного носителя вращающийся барабан, покрытый слоем полупроводника. Заряженные лучом лазера области полупроводника притягивают сухой тонер, который потом переносится на проходящую под барабаном бумагу. После этого бумага с нанесенным тонером проходит через нагреватель, под действием тепла тонер запекается и закрепляется на бумаге (типичная электрографическая технология). Достоинства лазерных плоттеров очевидны: использование обычной бумаги, высокое качество изображения (разрешение до 800 dpi) и быстродействие (до 50 мм/с), бесшумность и полная автоматизация работы.

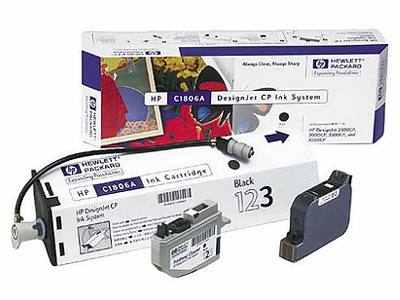

Рис. 4.13. Расходные материалы
для струйных плоттеров


При выборе плоттера (так и любого печатающего устройства) следует обратить внимание на следующие моменты:

– набор функциональных возможностей, по которым можно оценить применимость плоттера для решения конкретных задач;

– возможность формирования цветного изображения;

– качество изображения (разрешающая способность);

– производительность (скорость вычерчивания);

– надежность и удобство работы, сервис;

– возможная продолжительность автономной работы (без вмешательства оператора);

– эксплуатационные затраты, включающие стоимость носителя, расходных материалов (рис. 4.13), обслуживания устройства, потребление электроэнергии.
