СБОРНИК ЗАДАЧ

ПО ОГНЕВОЙ ПОДГОТОВКЕ


МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «РОСТОВСКИЙ ЮРИДИЧЕСКИЙ ИНСТИТУТ МВД России»


СБОРНИК ЗАДАЧ

ПО ОГНЕВОЙ ПОДГОТОВКЕ


Ростов-на-Дону

2011

Цой Б.А., Головко В.А., Лапшин И.Е., Солоницкая Э.В., Карпун А.Б.

Сборник задач по огневой подготовке. Методическое пособие. Ростов-на-Дону: ФГОУ ВПО «РЮИ МВД России», 2011 г.


Настоящий сборник задач предназначен для использования при проведении практических занятий по огневой подготовке и содержит практические задачи и теоретические вопросы по огневой подготовке, составленные на основе положений Курса стрельб НОП-2000, руководств и наставлений различных видов стрелкового оружия стоящего на вооружении в органах внутренних дел.

«Сборник задач по огневой подготовке» подготовлен для курсантов и слушателей учебных заведений МВД России, а также сотрудников органов внутренних дел.


Печатается по решению учебно-методического совета, одобрено методическим советом ФГОУ ВПО «Ростовского юридического института МВД России».


ВВЕДЕНИЕ

В конце 20 начале 21 века почти все страны мира столкнулись с проблемой роста вооруженной преступности и международным терроризмом. Данные проблемы в обществе приходится решать силовым структурам стран, в том числе и Российской милиции. Ежедневно сотрудникам органов внутренних дел в своей практической деятельности приходится решать вопросы, касающиеся применения и использования огнестрельного оружия, от правильного и быстрого решения которых зависит не только безопасность граждан, но и судьба самих сотрудников милиции. Умение грамотно оценить сложившуюся обстановку, принять решение на применение или использование огнестрельного оружия и выполнить огневую задачу умело владея табельным оружием – это показатель мастерства и профессионализма современного сотрудника органов внутренних дел.

Настоящее методическое пособие позволяет получить объем знаний, навыков и умений, необходимых для достижения конечной цели обучения стрелковому делу. Каждая задача в данном сборнике представляет собой проблемную ситуацию, которая встречалась или может встретиться при боестолкновении с вооруженными преступниками, бандитскими формированиями или террористическими группами. Для успешного решения любой задачи необходимо хорошо владеть теоретическими знаниями учебного материала, знать тактико-технические характеристики изучаемого вооружения, их назначение, внутреннюю и внешнюю баллистику, уметь пользоваться табличными величинами огневой подготовки, знать законодательную базу, позволяющую сотруднику милиции применять и использовать огнестрельное оружие.

Сборник задач включает в себя:

1 раздел – теоретические вопросы по огневой подготовке и ответы на них для самоконтроля и оценки;

2 раздел – задачи по огневой подготовке и их решение для самоконтроля и оценки;

3 раздел – таблицы и тактико-технические характеристики стрелкового оружия, необходимые для решения задач по огневой подготовке.

Руководитель занятия может составлять различные варианты заданий путем подбора вопросов из теоретической части и практических задач (желательно из разных тем). Количество вопросов в задании зависит от количества обучаемых и целей занятия.

Данный сборник задач может быть использован в процессе самостоятельной работы и самоконтроля обучаемых всех категорий сотрудников органов внутренних дел.

РАЗДЕЛ I

ТЕОРЕТИЧЕСКИЕ ВОПРОСЫ ПО ОГНЕВОЙ ПОДГОТОВКЕ

1.1. Теоретические вопросы по теме:

«Правовые основы применения и использования огнестрельного оружия сотрудниками милиции».

1. В соответствии с каким нормативным актом сотрудники милиции имеют право применять и использовать оружие.

2. Что понимается под применением огнестрельного оружия.

3. Что понимается под использованием огнестрельного оружия.

4. В каких случаях сотрудник милиции имеет право применять огнестрельное оружие.

5. В каких случаях сотрудник милиции имеет право использовать огнестрельное оружие.

6. В каких случаях запрещено применять огнестрельное оружие.

7. В течение какого периода времени, в какой орган власти, и в какой форме сотрудник милиции обязан доложить о факте применения им огнестрельного оружия.

8. Когда сотрудник милиции имеет право обнажить огнестрельное оружие и привести его в готовность?


Ответы на теоретические вопросы по теме:

«Правовые основы применения и использования огнестрельного оружия сотрудниками милиции».

1. В соответствии с частью 1 статьи 15 Закона “О милиции” сотрудники милиции имеют право применять огнестрельное оружие лично или в составе подразделения в следующих случаях:

1. для защиты граждан от нападения, опасного для их жизни или здоровья;

2. для отражения нападения на сотрудника милиции, когда его жизнь или здоровье подвергаются опасности, а также для пресечения попытки завладения его оружием;

3. для освобождения заложников;

4. для задержания лица, застигнутого при совершении тяжкого преступления против жизни, здоровья и собственности и пытающегося скрыться, а также лица оказывающего вооруженное сопротивление;

5. для отражения группового или вооруженного нападения на жилища граждан, помещения государственных органов, организаций и общественных объединений;

6. для пресечения побега из-под стражи: лиц, задержанных по подозрению в совершении преступления; лиц, в отношении которых мерой пресечения избрано заключение под стражу; лиц, осужденных к лишению свободы; а также для пресечения попыток насильственного освобождения этих лиц.


Согласно ч.2 ст. 15 закона “О милиции” сотрудники милиции имеют право использовать огнестрельное оружие в следующих случаях:

1) для остановки транспортного средства путем его повреждения, когда водитель создает реальную опасность жизни и здоровью людей и не подчиняется неоднократным законным требованиям сотрудника милиции остановиться;

2) для обезвреживания животного, непосредственно угрожающего жизни и здоровью людей;

3) для производства предупредительного выстрела, подачи сигналов тревоги или для вызова помощи.

Кроме того, в соответствии со ст.47 Федерального закона «О содержании под стражей подозреваемых и обвиняемых в совершении преступлений» в дополнение к ч.1 ст.15 Закона «О милиции» огнестрельное оружие в местах содержания под стражей может быть применено в следующих случаях:

«3) для освобождения… захваченных зданий, сооружений, помещений и транспортных средств;

4) для отражения группового или вооруженного нападения на здания, сооружения, помещения и транспортные средства мест содержания под стражей…

7) для задержания вооруженного лица, отказавшегося выполнить законное требование сотрудника места содержания под стражей о сдаче оружия».

2. Понятия “Применение” и “Использование” огнестрельного оружия различаются в зависимости от того, на какой объект направлено воздействие.

При применении огнестрельного оружия объектом воздействия является непосредственно само лицо, совершающее общественно-опасное деяние.

3. При использовании огнестрельного оружия объектом воздействия являются автотранспортные средства, опасные животные, психика человека.

4. В соответствии с частью 1 статьи 15 Закона “О милиции” сотрудники милиции имеют право применять огнестрельное оружие лично или в составе подразделения в следующих случаях:

1. для защиты граждан от нападения, опасного для их жизни или здоровья;

2. для отражения нападения на сотрудника милиции, когда его жизнь или здоровье подвергаются опасности, а также для пресечения попытки завладения его оружием;

3. для освобождения заложников;

4. для задержания лица, застигнутого при совершении тяжкого преступления против жизни, здоровья и собственности и пытающегося скрыться, а также лица оказывающего вооруженное сопротивление;

5. для отражения группового или вооруженного нападения на жилища граждан, помещения государственных органов, организаций и общественных объединений;

6. для пресечения побега из-под стражи: лиц, задержанных по подозрению в совершении преступления; лиц, в отношении которых мерой пресечения избрано заключение под стражу; лиц, осужденных к лишению свободы; а также для пресечения попыток насильственного освобождения этих лиц.


5. Согласно ч.2 ст. 15 закона “О милиции” сотрудники милиции имеют право использовать огнестрельное оружие в следующих случаях:

1) для остановки транспортного средства путем его повреждения, когда водитель создает реальную опасность жизни и здоровью людей и не подчиняется неоднократным законным требованиям сотрудника милиции остановиться;

2) для обезвреживания животного, непосредственно угрожающего жизни и здоровью людей;

3) для производства предупредительного выстрела, подачи сигналов тревоги или для вызова помощи.

6. Запрещается применять огнестрельное оружие в отношении женщин, лиц с явными признаками инвалидности и несовершеннолетних, когда возраст очевиден или известен сотруднику милиции, кроме случаев оказания ими вооруженного сопротивления, совершения вооруженного или группового нападения, угрожающего жизни людей, а также при значительном скоплении людей, когда от этого могут пострадать посторонние лица.

В каждом из перечисленных случаев применения или использования огнестрельного оружия имеет место либо состояние необходимой обороны, либо ситуация задержания лица, совершившего преступления, исполнение приказа или распоряжения. В отдельных случаях наряду с состоянием необходимой обороны может возникнуть состояние крайней необходимости.


7. О каждом случае применения огнестрельного оружия сотрудник милиции в течение 24 часов с момента его применения обязан представить рапорт начальнику органа внутренних дел (органа милиции) по месту своей службы или по месту применения огнестрельного оружия.

8. Сотрудник милиции имеет право обнажить огнестрельное оружие и привести его в готовность, если считает, что в создавшейся обстановке могут возникнуть предусмотренные статьей 15 Закона «О милиции» основания для его применения.

Попытки лица, задерживаемого сотрудником милиции с обнаженным огнестрельным оружием, приблизиться к нему, сократив при этом указанное им расстояние, или прикоснуться к его оружию предоставляют сотруднику милиции право применить огнестрельное оружие в соответствии с пунктом 2 части первой статьи 15 Закона «О милиции».


1.2. Теоретические вопросы по теме:

«Внутренняя баллистика».

1. Понятие внутренней баллистики.

2. Устройство патрона. Калибр.

3. Явление выстрела и его периоды.

4. Начальная скорость полета пули.

5. Явление отдачи и образование угла вылета пули.

Ответы на теоретические вопросы по теме:

«Внутренняя баллистика».

1. Внутренняя баллистика – это наука, занимающаяся изучением процессов, которые происходят при выстреле, и в особенности при движении пули (гранаты) по каналу ствола.

2. Боевой патрон состоит из пули, гильзы, порохового заряда и капсюля.


Пуля служит для поражения живой силы противника. Состоит из биметаллической оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.

Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеются гнездо для капсюля, наковальня и два затравочных отверстия.

Пороховой заряд служит для сообщения пуле поступательного движения; он состоит из пироксилинового пороха.

Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.

Существуют также патроны, выпускающиеся с пулями специального назначения: трассирующими и бронебойно-зажигательными, а также патроны для специального оружия. Подробности устройства данных патронов будут рассматриваться в теме «Боеприпасы».

Канал ствола огнестрельного оружия имеет нарезы, вьющиеся слева вверх направо. Промежутки между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола.

2. Выстрелом называется выбрасывание пули из канала ствола ору­жия энергией газов, образующихся при сгорании порохового заряда.


При выстреле из стрелкового оружия происходит ряд следующих явлений.

От удара бойка по капсюлю боевого патрона, досланного в патронник, взрывается ударный состав капсюля, образуется пламя, которое через затравочные отверстия в дне гильзы проникает к пороховому заряду и воспламеняет его. При сгорании порохового (боевого) заряда образуется большое количество сильно нагретых газов, создаю­щих в канале ствола высокое давление на дно пули, дно и стены гильзы, а также на стенки ствола, затвор. В результате давления газов на дно пули она сдвигается с места и врезается в нарезы, вращаясь по ним, продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается наружу по направлению оси канала ствола. Давление газов на дно гильзы вызывает движение оружия (ствола) назад. От давления газов на стенки гильзы и ствола происходит их растяжение (упругая деформация), а гильза, плотно прижимаясь к патроннику, препятствует прорыву пороховых газов в сторону затвора. Одновременно при выстреле возникает колебательное движение (вибрация) ствола и происходит его нагревание. Раскаленные газы и час­тицы несгоревшего пороха, истекающие из ствола вслед за пулей, при встрече с воздухом порождают пламя и ударную волну, последняя яв­ляется источником звука при выстреле.

Выстрел происходит в очень короткий промежуток времени (0,001 – 0,06 с.), при этом образуется большое количество газов и выделяется много тепла. Так, например, пороховой заряд патрона образца 1943 года весом 1,6 г сгорает при выстреле за 0,00012 с. и образует при взрыве 1,6 л газов, т.е. по объему примерно в 1000 раз больше, чем было взрывчатого вещества до выстрела. Температура пороховых газов дос­тигает 2500-3500⁰ С.

Порох заключает в себе огромную энергию. Заряд весом 1,6 г выталкивает из канала ствола автомата пулю весом 7,9 г со ско­ростью 715 м/с (2680 км/час) и бросает ее на дальность до 3 км. Для сообщения пуле такой скорости нужно затратить силу, равную 225 кгм. Мощность выстрела равна 2100 л.с., то есть на 100 л.с. больше мощности паровоза. Однако паровоз 2000 л.с. отдает непрерывно, секунда за секундой, час за часом, а оружие развивает мощность за малые доли секунды.

При сгорании порохового заряда примерно 25 – 35 % выделяемой энергии затрачивается на сообщение пуле поступательного движения (основная работа); 15 – 25 % энергии – на совершение второстепенных работ (врезание и преодоление трения пули при движении по каналу ствола; нагревание стенок ствола, гильзы и пули; перемещение подвижных частей оружия, газообразной и несгоревшей частей пороха); около 40 % энергии не используется и теряется после вылета пули из канала ствола.

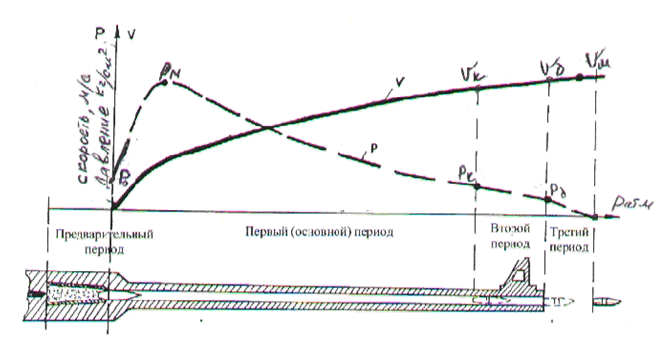

Выстрел происходит в очень короткий период времени. При выстреле различают 4 последовательных периода:

- предварительный;

- первый или основной;

- второй;

- третий, или период после действия газов.

Предварительный период длится от начала горения порохового заряда до полного врезания оболочки пули в нарезы ствола. В тече­ние этого периода в канале ствола создается давление газов, необхо­димое для того, чтобы сдвинуть с места и преодолеть сопротивление ее оболочки врезанию в нарезы ствола. Такое давление называется давлением форсирования – 250-500кг/см(атм)



Первый, или основной, период длится от начала движения пули до момента полного сгорания порохового заряда. В указанный период давление газа быстро повышается, достигая наибольшей величины и называется максимальным давлением. Оно создается у стрелкового оружия при прохождении пулей 4-6 см от начала нарезной части ствола и достигает 2900 кг/см ².

Пороховой заряд полностью сгорает незадолго до того, как пуля вылетит из канала ствола.

Второй период длится от момента полного сгорания порохового заряда до момента вылета пули из канала ствола. С начала этого пе­риода приток пороховых газов прекращается, однако сильно сжатые и нагретые газы (3000-3500⁰С) расширяются и, оказывая давление на пулю, увеличивают скорость ее движения.

Спад давления во втором периоде происходит довольно быстро, и у дульного среза – дульное давление – равно 300-900 кг/см². Скорость пули в момент вылета ее из канала ствола – дульная скорость – несколько меньше начальной скорости.

У некоторых видов стрелкового оружия, особенно короткоствольных (пистолет Макарова) второй период отсутствует, так как полного сгорания порохового заряда к моменту вылета пули из канала ствола фактически не происходит.

Третий период, или период после действия газов, длится от момен­та вылета пули из канала ствола до момента прекращения действия пороховых газов на пулю. В течение этого периода пороховые газы продолжают действовать на пулю и сообщают ей дополнительную скорость. Наибольшей (максимальной) скорости пуля достигает в конце третьего периода на удалении нескольких десятков сантиметров от дульного среза ствола. Данный период заканчивается в тот момент, когда давление пороховых газов на дно пули будет уравновешено сопротивлением воздуха.


4. Для полета пули в воздухе большое значение имеет та скорость, с которой пуля покидает канал ствола, т.е. скорость в точке вылета. Эта скорость - одна из основных характеристик полета пули в воздухе. Скорость движения пули у дульного среза ствола и называется начальной скоростью.

За начальную скорость принимается условная скорость, которая несколько больше дульной и меньше максимальной. Она определяется опытным путем с последующими расчетами. Величина начальной скорости пули указывается в таблице стрельбы и в боевых характеристиках оружия.

Начальная скорость является одной из важнейших характеристик боевых свойств оружия. При увеличении начальной скорости для одной и той же пули увеличивается дальность полета пули, дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается влияние внешних условий на ее полет.

Величина начальной скорости пули зависит от:

- длины ствола;

- веса пули;

- веса, температуры и влажности порохового заряда;

- формы и размеров зерен пороха;

- плотности заряжания.

Чем длиннее ствол, тем больше время действия пороховых газов на пулю и тем больше начальная скорость.

Например, при стрельбе патронами образца 1943 года начальная скорость равна:

- из автомата, при длине нарезной части 369 мм - 715 м/с;

- из карабина СКС, при длине нарезной части ствола 544 мм -745 м/с.

При постоянной длине ствола и постоянном весе порохового за­ряда начальная скорость тем больше, чем меньше вес пули.

Изменение веса порохового заряда приводит к изменению количества пороховых газов, а, следовательно, и к изменению величины макси­мального давления в канале ствола и начальной скорости пули. Чем больше вес порохового заряда, тем больше максимальное давление и начальная скорость полета пули.

С повышением температуры порохового заряда увеличивается ско­рость горения пороха, а поэтому увеличиваются максимальное давление и начальная скорость. С повышением влажности порохового заряда уменьшаются скорость его горения и начальная скорость пули.

Форма и размеры пороха оказывают существенное влияние на скорость горения порохового заряда, а. следовательно, на начальную скорость пули.

Плотностью заряжания называется отношение веса заряда к объему гильзы при вставленной пуле.

При глубокой посадке пули значительно увеличивается плотность заряжания, что может привести при выстреле к резкому скачку давле­ния и вследствие этого к разрыву ствола, поэтому такие патроны нельзя использовать для стрельбы.

При уменьшении (увеличении) плотности заряжания увеличивается (уменьшается) начальная скорость пули.

При увеличении начальной скорости пули увеличивается и убой­ная сила и пробивное действие пули.

Убойная сила пули характеризуется ее энергией в момент встре­чи с целью и измеряется в килограммометрах (кгм).

При стрельбе из автомата начальная энергия равна 207 кгм, а на дальности 800 м составляет 29 кгм.

Для ручного пулемета соответствующие величины равны 225 кгм и 31 кгм.

Для того чтобы вывести человека из строя, достаточна энер­гия, равная 8 кгм.

Пробивное действие пули отличается глубиной проникнове­ния в преграду определенной плотности. В таблице 1 приведены характеристики пробивного действия пуль образца 1943 года при стрельбе из автомата (АКМ) и пулемета Калашникова:Таблица 1

№№ п/п	Наименование преград	АКМ. Дальность стрельбы в метрах	ПК. Дальность стрельбы в метрах
1.	Каска (стальной шлем)	900	1700
2.	Бронежилет	600	1200
3.	Бруствер из плотно утрамбованного снега, толщиной 70-80 см	500	1000
4.	Земляная преграда из насыпного грунта, толщиной 25-30 см	500	1000
5.	Сухие сосновые брусья, 20 х 20 см, скрепленные в штабелях	500	1200
6.	Кирпичная кладка, толщиной 12-15 см	100	200

5. Давление газов в канале ствола действует во все стороны с одинаковой силой. Они выталкивают пулю вперед, а оружие отталки­вают назад. Под действием пороховых газов на дно гильзы, плотно запертой затвором в канале ствола, ствол и связанные с ним части оружия двигаются в сторону, обратную направлению движения пули. Это движение оружия назад во время выстрела называется отдачей.

Скорость отдачи оружия примерно во столько раз меньше начальной скорости пули, во сколько раз пуля легче оружия. Энергия отдачи у ручного стрелкового оружия обычно не превышает 2 кгм и воспринимается стреляющим безболезненно. Сила давления пороховых газов (сила отдачи) и сила сопротивления отдаче (упор приклада, рукоятки, центр тяжести оружия и т.д.) расположены не на одной прямой и направлены в противоположные стороны. Они образуют пару сил, под действием которой дульная часть ствола оружия отклоняется кверху. Величина отклонения дульной части ствола данного оружия тем больше, чем больше плечо этой пары сил.

Кроме того, вследствие большого давления и высокой темпера­туры пороховых газов, а также движения пули по нарезам стенки ствола испытывают колебания (вибрируют), подобно звучащей струне. Это также заставляет дульную часть ствола смещаться от первона­чального положения. В результате взаимодействия данных факторов пу­ля полетит не в направлении оси канала ствола, которое ему было придано до выстрела (при наводке), а в том направлении, какое займет ось канала ствола в момент вылета из него пули.

Таким образом, между направлением оси канала ствола до выстрела и ее направлением в момент вылета пули образуется угол, называемый углом вылета. Его величина имеет практическое значение и зависит от изготовки стрелка. Достаточно при изготовке переместить кисть левой руки по цевью вперед или назад, как величина угла вылета изменяется, и пули пойдут соответственно ниже или выше. Изменяется величина угла вылета также от положения приклада в плечо. Если приклад упереть в плечо верхней частью затыльника, то угол вылета умень­шится и пули пойдут вниз, а если приклад упереть нижней частью затыльника, то угол вылета увеличится, пули пойдут вверх.

Для того чтобы сохранить более или менее постоянную вели­чину угла вылета, каждый стреляющий должен настойчиво вырабаты­вать однообразное выполнение всех элементов изготовки.

С целью уменьшения вредного влияния отдачи на результаты стрельбы в некоторых образцах стрелкового оружия (автомат Калашникова) применяют специальные устройства - компенсаторы. Истекающие из канала ствола газы, ударяясь о стенки компенсатора, несколько опускают дульную часть ствола влево и вниз.


1.3. Теоретические вопросы по теме:

«Внешняя баллистика».


1. Понятие внешней баллистики.

2. Траектория и ее элементы.

3. Форма траектории и ее практическое значение.

4. Влияние условий стрельбы на полет пули (гранаты) и их учет при стрельбе.

5. Факторы, влияющие на кучность и меткость стрельбы.

Ответы на теоретические вопросы по теме:

«Внешняя баллистика».

1. Внешняя баллистика – наука, изучающая, движение пули (гранаты) после прекращения действия на нее пороховых газов.

Вылетев из канала ствола под действием пороховых газов, пуля (граната) движется по инерции.

2. Траекторией называется кривая линия, описываемая центром тяжести пули (гранаты) в полете.

Пуля при полете в воздухе подвергается действию двух сил: силы тяжести и силы сопротивления воздуха.

Представим, что на пулю, вылетевшую из канала ствола, не дейст­вует никакая сила. В данном случае она двигалась бы по инерции бес­конечно, равномерно и прямолинейно по направлению оси канала ствола и за каждую секунду пролетала бы одинаковые расстояния с постоянной скоростью, равной начальной. Тогда, если бы ствол оружия был направлен прямо в цель, пуля, следуя в направлении оси канала ствола, неп­ременно бы попала в нее.

Сила тяжести заставляет пулю постепенно понижаться, а сила сопротивления воздуха непрерывно замедляет движение пули и стремит­ся опрокинуть ее.

В результате действия этих двух сил скорость полета пули постепенно уменьшается, а ее траектория представляет собой по форме неравномерную изогнутую кривую линию.

На первый взгляд, кажется маловероятным, что воздух, обладающий столь малой плотностью, мог оказать существенное сопротивление движе­нию пули и тем самым значительно уменьшить ее скорость.

Однако опыты показали, что сила сопротивления воздуха, действующего на пулю, выпущенную из 7,62-мм винтовки, составляет около 3,5 кг. Поскольку пуля всего лишь несколько граммов, становится очевидным большое тормозящее действие, которое оказывает воздух на летящую пулю.

Сила сопротивления воздуха вызывается тремя основными причинами: трением воздуха, образованием разряженного пространства и завихрений и уплотнением воздуха.

Частицы воздуха, соприкасающиеся с движущейся пулей, вследствие внутреннего сцепления с ее поверхностью, создают трение и умень­шают скорость полета пули.

Примыкающий к поверхности пули слой воздуха, в котором движение частиц изменяется от скорости пули до нуля, называется пограничным слоем. Этот слой воздуха, обтекая пулю, отрывается от ее поверхности и не успевает сразу же сомкнуться за донной частью. За донной частью пули образуется разряженное пространство, в результате появляется разность давлений на головную и донную часть. Эта разность создает силу, направленную в сторону, обратную движению пули и уменьшающую скорость ее полета. Частицы воздуха, стремясь заполнить разряжение, образовавшееся за пулей, создают завихрение.

Частицы воздуха не успевают раздаться перед летящей пулей, вследствие чего перед ее головной частью образуется уплотнение воздуха. Преодолевая уплотнение воздуха, пуля теряет скорость а ее полет сопровождается характерным звуком.

Действие силы сопротивления воздуха на полет пули вызывает уменьшение скорости и дальности полета пули. Например, пуля образца 1930 года при угле бросания 15⁰ и максимальной скорости 800 м/с в безвоздушном пространстве пролетела бы на дальность 32620 м; дальность полета этой же пули при тех же условиях, но при наличии сопротивления воздуха равна лишь 3900 м. Величина силы сопротивления воздуха зависит от скорости полета, формы и калибра пули, а также от ее поверхности и плотности воздуха.

Чем глаже поверхность пули, тем меньше сила трения и сила сопротивления воздуха.

Известно, что тело приобретает значительную устойчивость, если ему придать быстрое вращательное движение вокруг собственной оси. Примером устойчивости вращающегося тела может служить игрушка “вол­чок”. Если придать ему быстрое вращательное движение вокруг своей оси, он будет устойчиво стоять на заостренном конце.

Чтобы пуля приобрела способность бороться с опрокидывающим действием силы сопротивления воздуха и сохранила устойчивость в полете, ей также необходимо придать быстрое вращательное движение вок­руг продольной оси.

Пуля приобретает его благодаря винтообразным нарезам в канале ствола оружия. Под действием давления пороховых газов пуля продвигает­ся по каналу вперед, одновременно вращаясь вокруг своей продольной оси. При вылете из ствола пуля по инерции сохраняет полученное движе­ние - поступательное и вращательное. Например, при выстреле из автомата Калашникова скорость вращения пули в момент вылета из канала ствола равна около 3000 оборотов в секунду.

Однако вращательное движение пули, столь необходимое для придания ей устойчивости во время полета, имеет и свои отрицательные стороны.

На быстро вращающуюся пулю непрерывно оказывает опрокидывающее действие сила сопротивления воздуха, в связи с чем головная часть пули описывает вокруг траектории окружность. В результате сложения этих двух вращательных движений возникает новое движение, отклоняющее ее головную часть в сторону от плоскости стрельбы. При этом одна боковая поверхность пули подвергается давлению частиц воздуха больше, другая меньше, что отклоняет пулю в сторону. Отклонение пули от плоскости стрельбы в сторону ее вращения называется деривацией.

Для изучения траектории пули приняты следующие определения:

1. Точка вылета – центр дульного среза ствола. Начало траектории.

2. Горизонт оружия – горизонтальная плоскость, проходящая через точку вылета (сбоку имеет вид горизонтальной линии).

3. Линия возвышения – продолжение оси канала ствола наве­денного в цель оружия.

4. Плоскость стрельбы – вертикальная плоскость, проходящая через линию возвышения.

5. Угол возвышения – угол между линией возвышения и горизонтом оружия.

6. Линия бросания – продолжение оси канала ствола в момент вылета пули.

7. Угол бросания – угол между линией бросания и горизонтом оружия.

8. Угол вылета – угол между линией возвышения и линией бросания.

9. Точка падения – пересечение траектории с горизонтом оружия.

10. Угол падения – угол между касательной к траектории в точке падения и горизонтом оружия.

11. Полная горизонтальная дальность – расстояние от точки вылета до точки падения.

12. Вершина траектории – наивысшая точка траектории.

13. Высота траектории - кратчайшее расстояние от вершины траектории до горизонта оружия.

14. Восходящая высота траектории - часть траектории от точки вылета до вершины траектории.

15. Нисходящая ветвь траектории - часть траектории от вершины траектории до точки падения.

16. Точка встречи - пересечение траектории с поверхностью цели (земли, преграды).

17. Угол встречи – угол между касательной к траектории и касательной к поверхности цели (земли, преграды) в точке встречи.

18. Точка прицеливания (наводка) - точка на цели или вне ее, в которую наводится оружие.

19. Линия прицеливания - прямая линия, проходящая от глаза стрелки через середину прорези прицела (на уровне с ее краями) и вершину мушки в точку прицеливания.

20. Угол прицеливания – угол между линией прицеливания и линией возвышения.

21. Угол места цели - угол между линией прицеливания и горизонтом оружия.

22. Прицельная дальность - расстояние от точки вылета до пересечения траектории с линией прицеливания.

23. Превышение траектории над линией прицеливания - кратчайшее расстояние от любой точки траектории до линии прицеливания.
