СВД является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
2. Винтовка состоит из следующих основных частей и механизмов:
- Ствол со ствольной коробкой, открытым прицелом и прикладом;
- Крышка ствольной коробки;
- Возвратный механизм;
- Затворная рама;
- Затвор;
- Газовая трубка с регулятором;
- Газовый поршень и толкатель с пружиной;
- Ствольные накладки;
- УСМ;
- Предохранитель;
- Магазин;
- Щека приклада;
- Штык-нож;
- Оптический прицел ПСО-1.
1. Ствол- служит для направления полета пули. Ствол внутри имеет канал с четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный вход и газоотводное отверстие. Снаружи ствол имеет: основание мушки, газовую камеру, антабку, верхнее и нижнее упорные кольца, колодку прицела.
Газовая камера- служит для направления пороховых газов из ствола на газовый поршень.
Верхнее и нижнее упорные кольца- для присоединения ствольных накладок.
Ствольная коробка- для соединения всех частей и механизмов винтовки, для обеспечения закрывания канала ствола затвором и запирания затвора.
2. Крышка ствольной коробки- предохраняет от загрязнения части и механизмы, помещаемые в ствольной коробке. В ней помещается возвратный механизм.
3. Возвратный механизм- служит для возвращения затворной рамы с затвором в переднее положение.
4. Затворная рама- для приведения в действие затвора и УСМ.
5. Затвор- для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.
Выбрасыватель с пружиной- для извлечения гильзы из патронника и удержания ее до встречи с отражательным выступом ствольной коробки.
6. Регулятор - имеет две установки 1 и 2. При длительной стрельбе без чистки может появиться задержка - неполный отход подвижных частей. В этом случае необходимо перевести на 2.
7. Газовый поршень- служит для передачи давления пороховых газов толкателю.
Толкатель с пружиной- служит для отвода затворной рамы назад при выстреле.
8. Ствольные накладки – для удобства при удержании и предохранении от ожогов.
9. УСМ- для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.
- Корпус(1) – для соединения всех частей.
- Курок(7) с боевой пружиной(8) – для нанесения удара по ударнику.
- Автоспуск(6) – для автоматического освобождения курка со взвода автоспуска при стрельбе, а также для предотвращения спуска курка при незапертом затворе.
- Шептало(5) – для удержания курка после выстрела в крайнем заднем положении.
- Спусковой крючок(3) с пружиной(4) – для вывода шептала из-под боевого взвода курка.
- Оси(2).
- Защелка магазина с пружиной(11,12).
10. Предохранитель служит для запирания шептала, спускового крючка и одновременного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела, а также для закрепления УСМ в ствольной коробке.
11. Магазин – для помещения патронов и подачи в ствольную коробку.
12. Щека приклада – для удобства действия винтовкой при стрельбе с оптическим прицелом.
13. Штык-нож – для поражения противника в рукопашном бою.
14. Оптический прицел ПСО-1 – для наведения винтовки при стрельбе по целям на различные расстояния.
3. В комплект СВД входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски прицела и магазинов, сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.
СВД является самозарядным оружием. Перезаряжание винтовки основано на использовании энергий пороховых газов, отводимых из канала ствола к газовому поршню.
При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.
При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).
В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и запирает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево, и при этом происходит захождение боевых выступов в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка.
При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом о том, что надо снова зарядить винтовку.
4. Оптический прицел является основным прицелом СВД, и состоит из механической и оптической частей. Механическая часть прицела включает: корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.
- Корпус служит для соединения всех частей прицела на винтовке.
- Верхний и боковой маховички. Верхний служит для установки прицела (зная расстояние до цели, цифра на маховичке устанавливается против риски и основной угольник подводиться под цель в ПСО), боковой – для введения боковых поправок, измеряется в тысячных (направление ветра, движущиеся цели и т.д.).
- Устройство освещения сетки прицела служит для освещения сетки прицела при стрельбе в сумерки и ночью (применяется также зимнее устройство освещения сетки при температуре от +2С и ниже).
- Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на них дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.
- Резиновый наглазник и резиновый колпачок. Наглазник предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения. Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.
Оптическая часть прицела включает: объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.
- Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две – склеенные.
- Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно.
- Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две – склеенные.
- Люминесцентный экран предназначен для обнаружения инфракрасных источников света. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана:
- горизонтальное положение флажка – для подзарядки экрана и при стрельбе в обычных условиях;
- вертикальное положение флажка – при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

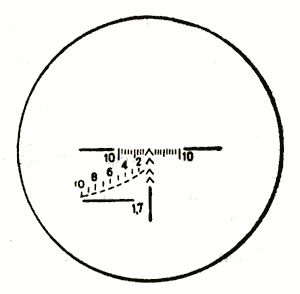

- Сетка прицела служит для прицеливания.
Шкала
боковых
поправок
Основной угольник
для стрельбы до 1000 м
дополнительные угольники для стрельбы на дальности:
1100 м, 1200 м, 1300 м
Дальномерная
шкала
5. Части и механизмы снайперской винтовки при правильном обращении с винтовкой и надлежащем уходе за ней длительное время работают надежно и безотказно. Однако в результате загрязнения механизмов, износа частей и небрежного обращения с винтовкой, а также при неисправности патронов могут возникнуть задержки при стрельбе.
| Задержки и их характеристика | Причины задержек | Способы устранения |
| Неподача патрона. Затвор в переднем положении, но выстрела не произошло – в патроннике нет патрона. | 1. Загрязнение или неисправность магазина. 2. Неисправность защелки магазина | Перезарядить винтовку и продолжать стрельбу. При повторении задержки заменить магазин. При неисправности защелки магазина отправить винтовку в ремонтную мастерскую. |
| Утыкание патрона. Патрон пулей уткнулся в казенный срез ствола, подвижные части остановились в среднем положении | Погнутость загибов боковых стенок магазина. | Удерживая рукоятку затворной рамы, удалить уткнувшийся патрон и продолжать стрельбу. При повторении задержки заменить магазин. |
| Осечка. Затвор в переднем положении, патрон в патроннике, курок спущен – выстрела не произошло. | 1. Неисправность патрона. 2. Неисправность ударника или ударно-спускового механизма; загрязнение или застывание смазки | Перезарядить винтовку и продолжать стрельбу. При повторении задержки осмотреть и прочистить ударник и ударно-спусковой механизм; при их поломке или износе винтовку отправить в ремонтную мастерскую. |
| Неизвлечение гильзы. Гильза в патроннике, очередной патрон уткнулся в нее пулей, подвижные части остановились в среднем положении. | 1. Грязный патрон или загрязнение патронника. 2. Загрязнение или неисправность выбрасывателя или его пружины. | Отвести рукоятку перезаряжания назад и, удерживая ее в заднем положении, отделить магазин и извлечь уткнувшийся патрон. Извлечь затвором или шомполом гильзу из патронника. Продолжать стрельбу. При повторении задержки прочистить патронник и патроны. Осмотреть и очистить от грязи выбрасыватель и продолжать стрельбу. При неисправности выбрасывателя винтовку отправить в ремонтную мастерскую. |
| Прихват или неотражение гильзы. Гильза не выброшена из ствольной коробки, а осталась в ней впереди затвора или дослана затвором обратно в патронник. | 1. Загрязнение трущихся частей, газовых путей или патронника. 2. Загрязнение или неисправность выбрасывателя. | Отвести рукоятку перезаряжания назад, выбросить гильзу и продолжать стрельбу. При повторении задержки прочистить газовые пути, трущиеся части и патронник; трущиеся части смазать. При неисправности выбрасывателя винтовку отправить в ремонтную мастерскую. |
6. Снайперская винтовка должна храниться и переноситься всегда незаряженной (кроме случаев, определенных боевой обстановкой).
Взяв оружие необходимо проверить его на разряженность.
Передавать оружие другим лицам можно только по команде руководителя занятий.
При обращении с оружием не направлять ствол в сторону людей или места их возможного нахождения.
Без необходимости (до команды “Огонь”) – не пропускать палец сквозь спусковую скобу и не накладывать его на спусковой крючок.
Заряженное оружие всегда должно быть на предохранителе. Запрещается открывать огонь из неисправного оружия.
При проведении учебных стрельб из снайперской винтовки должны полностью соблюдаться меры безопасности при проведении стрельб из стрелкового оружия согласно Курса стрельб – 2000.
1.8. Контрольные вопросы по теме:
«Ручные противотанковые гранатометы».
1. Назначение, боевые свойства, общее устройство РПГ-7 (РПГ-7В).
2. Назначение, боевые свойства и устройство выстрела ПГ-7В. Работа его частей и механизмов.
3. Работа с оптическим прицелом гранатомета – ПГО-7В.
4. Меры безопасности при обращении с ручным противотанковым гранатометом и выстрелами к нему.
5. Задержки при стрельбе и способы их устранения.
Ответы на теоретические вопросы по теме:
«Ручные противотанковые гранатометы».
1. Ручной противотанковый гранатомет РПГ-7 (РПГ-7В) предназначен для борьбы с танками, САУ и другими бронированными средствами противника, а так же для уничтожения живой силы противника, находящейся в легких укрытиях и сооружениях городского типа.
Боевые свойства РПГ-7
| № п/п | Характеристика | |
| 1 | Калибр гранатомета | 40 мм |
| 2 | Дальность прямого выстрела по целям высотой 2 м, при стрельбе гранатой: - ПГ-7В - ПГ-7ВМ | 330 м 310 м |
| 3 | Боевая скорострельность | 4-6 выстрелов в минуту |
| 4 | Прицельная дальность стрельбы | 500 м |
| 5 | Вес РПГ с оптическим прицелом | 6,3 кг |
| 6 | Длина гранатомета | 950 мм |
| 7 | Вес прицела ПГО-7В | 0,5 кг |
| 8 | Поле зрения прицела | 13˚ |
| 9 | Увеличение прицела | 2,7 раза |
| 10 | Носимый боекомплект | 5 выстрелов |
| 11 | Начальная скорость гранаты: - ПГ-7В - ПГ-7ВМ | 120 м/с 140 м/с |
| 12 | Максимальная скорость гранаты | 300 м/с |
| 13 | Эффективная дальность стрельбы: - ПГ-7В - ПГ-7ВМ | 330 м 310 м |
| 14 | Вес гранаты с пороховым зарядом: - ПГ-7В - ПГ-7ВМ | 2,2 кг 2,0 кг |
Ручной противотанковый гранатомет РПГ-7 (РПГ-7В) состоит из следующих основных частей и механизмов:
- Ствол с механическим (открытым) прицелом;
- УСМ с предохранителем;
- Бойковый механизм;
- Оптический прицел ПГО-7В.
Ствол служит для направления полета гранаты и отвода пороховых газов при выстреле. Состоит из трубы и патрубка. Труба в казенной части имеет уширение, образующее зарядную камеру. Патрубок в передней части имеет сопло, в задней части раструб, заканчивающийся тарелью, предохраняющей казенную часть ствола от попадания посторонних предметов при случайном утыкании гранатомета в грунт. Труба и патрубок соединены между собой с помощью резьбы. Для исключения самоотвинчивания патрубок приварен к трубе.
На стволе имеются: на дульной части – вырез для фиксатора гранаты; сверху – основания мушки и прицельной планки; снизу – ушки для присоединения УСМ, основание бойкового механизма, тонкостенный выступ для крепления рукоятки ствола, облегчающий удержание гранатомета при стрельбе; слева – планка с выступами для крепления оптического (ночного) прицела; справа – две антабки для крепления ремня.
УСМ служит для спуска курка с боевого взвода, нанесения удара по бойку, постановки РПГ на предохранитель.
Состоит из:
- Корпус;
- Курок;
- Шептало;
- Спусковой крючок;
- Предохранитель;
- Стержень с боевой пружиной.
Бойковый механизм служит для разбития капсюля-воспламенителя гранаты.
Состоит из:
1) Боек;
2) Пружина бойка;
3) Опорная втулка;
4) Ниппель.
Оптический прицел ПГО-7В является основным прицелом гранатомета и служит для наводки гранатомета при стрельбе по целям на различные расстояния.
2. Выстрел ПГ-7В предназначен для поражения бронированных средств противника.
Состоит из противотанковой гранаты и порохового заряда.
Противотанковая граната состоит:
- Головная часть – включает:
- корпус;
- токопроводящий конус;
- кумулятивную воронку;
- разрывной заряд.
- Взрыватель (пьезоэлектрический) служит для обеспечения разрыва гранаты при встрече с преградой. Состоит из головной и донной части. Головная часть имеет пьезоэлемент, который при ударе гранаты о преграду вырабатывает электрический ток. Донная часть взрывателя имеет электродетонатор, который при подаче на него электрического тока от пьезоэлемента взрывается и вызывает подрыв головной части гранаты. В донной части взрывателя помещается самоликвидатор, который срабатывает через 4-6 сек., если граната не встретилась с преградой.
- Реактивный двигатель служит для увеличения скорости полета гранаты до максимальной.
Состоит из:
- трубы, в которой помещается пороховой заряд и пирозамедлитель, воспламеняющий данный заряд;
- соплового блока;
- фиксатора с шайбой.
Пороховой заряд предназначен для сообщения гранате начальной скорости. Он конструктивно объединен со стабилизатором, обеспечивающим устойчивый полет гранаты по траектории. Стабилизатор состоит из 4-х перьев и турбинки, которая служит для придания гранате вращения. В гнезде турбинки помещен трассер.
После удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховая дорожка, а затем и ленточный порох, находящийся за сложенными вперед перьями стабилизатора. При воспламенении ленточного пороха происходит взрыв в уширении ствола и образуются пороховые газы, которые разрывают картонную гильзу, проталкивают через сопло ствола пенопластовый пыж, воспламеняют трассер и начинают воздействовать на скошенные лопасти турбинки, придавая гранате вращательное движение. Пороховые газы, двигаясь по стволу назад, встречают на своем пути сужение его канала на стыке трубы и патрубка, вследствие чего образуется избыточное давление газов, которое позволяет выбросить гранату из канала ствола. Т.к. при выстреле патрубок ствола остается открытым и через него истекает часть пороховых газов, гранатомет не имеет отдачи.
После вылета гранаты из канала ствола, по инерции открываются перья стабилизатора, которые придают ей устойчивость в полете.
При выстреле начинается и на расстоянии 2,5 – 18 м от дульного среза ствола заканчивается взведение взрывателя и происходит включение электродетонатора в электрическую цепь. Одновременно с этим начинает работать реактивный двигатель. Это происходит следующим образом: в донной части трубы реактивного двигателя срабатывает пирозамедлитель, капсюль-воспламенитель которого, удерживаемый пружиной, под инерцией рывка гранаты вперед накалывается на жало и воспламеняет замедлительный состав. В конце горения замедлительного состава воспламеняется пороховой заряд реактивного двигателя, при горении которого пороховые газы истекают через сопловые отверстия и образуется реактивная сила, увеличивающая скорость полета гранаты до 300 м/с, т.е. до максимальной.
При попадании гранаты в цель пьезоэлемент сжимается, в результате чего вырабатывается электрический ток, который подается по внешней и внутренней стенкам головной части гранаты на донную часть взрывателя, который, в свою очередь, подрывает разрывной заряд. При взрыве разрывного заряда гранаты с помощью кумулятивной воронки создается узкий направленный пучок газов и расплавленной массы воронки (кумулятивная струя) высокой плотности, температуры и скорости, пробивающей броню современного танка.
Если граната не попала в цель или отказала электрическая часть взрывателя, через 4-6 сек. срабатывает капсюль-детонатор самоликвидатора, вызывающий подрыв гранаты.
