МИНОБРНАУКИ РОССИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

Московский государственный индустриальный университет


Кафедра промышленной теплоэнергетики


О.Ю. Усанова


Технологические энергоносители предприятий

Курс лекций для специальности 140104 «Промышленная теплоэнергетика»


МОСКВА 2011


СОДЕРЖАНИЕ

Вводная лекция по дисциплине 1. Энергоносители. Виды, классификация и характеристика. 2. Графики нагрузок по энергоносителям. Способы выравнивания неравномерности графиков. 3. Система воздухоснабжения промышленных предприятий. 3.1. Применение сжатого воздуха. 3.2. Требования к качеству сжатого воздуха. 3.3. Очистка сжатого воздуха 3.4. Технология производства сжатого воздуха. 3.4.1. Получение и распределение сжатого воздуха. 3.4.2. Поршневые компрессорные установки. 3.4.3. Технология получения сжатого воздуха с помощью центробежных компрессоров 3.5. Обслуживание компрессорной установки 3.6. Потребление сжатого воздуха на промышленных предприятиях. Тип, характер и разветвленность воздушных сетей предприятия. 3.7. Гидравлический расчет воздухопроводов 3.8. Анализ систем воздухоснабжения предприятий 3.8. Комплекс необходимых мероприятий по модернизации системы снабжения сжатым воздухом. 4. Системы технического водоснабжения промышленных предприятий 4.1. Назначение СТВПП 4.2. Выбор источника водоснабжения. 4.3. Водопроводные системы предприятий 4.4. Классификация систем водоснабжения 4.5. Схемы систем производственного водоснабжения 4.6. Загрязнение технологической воды. 4.7. Гигиенические критерии качества восстановленной воды при ее использовании в системах технического водоснабжения 4.8. Состав систем технического водоснабжения промышленного предприятия. 4.9. Прямоточные системы водоснабжения и их характеристики. 4.10. Характеристики и особенности СТВС ПП с повторным использованием воды. 4.11. Оборотная схема технического водоснабжения 4.12. Бессточные системы технического водоснабжения. 4.13. Характеристики основных сооружений СТВСПП. 4.13.1. Водозаборные сооружения. 4.13.2. Насосные станции. 4.13.3. Очистные сооружения. 4.13.4. Охлаждающие устройства, трубопроводы и арматура 4.13.5. Расчет систем водоснабжения. 5. Газоснабжение промышленных предприятий 5.1. Назначение газоснабжения 5.2. Горючие газы, их назначение и классификация. 5.3. Режимы потребления газа 5.4. Расчетные часовые расходы газа 5.5. Типы газопроводов 5.6. Получение промышленного газа из твердого и жидкого топлива 5.7. Транспортировка газа потребителю. Устройство газопроводов низкого и среднего давления

Вводная лекция по дисциплине

«Технологические энергоносители предприятий»

Преподаватель: Усанова Ольга Юрьевна, к.т.н., доцент кафедры промышленной теплоэнергетики (37) ГОУ МГИУ.

Цель изучения дисциплины состоит в освоении принципов, структуры и функционирования систем производства и распределения энергоносителей и отличительных особенностей их основных элементов: станций и установок по производству сжатого воздуха, холода, продуктов разделения воздуха, систем водо- и топливоснабжения, вопросов эксплуатации оборудования на различных промышленных предприятиях.

Значение и задачи энергетического хозяйства.

Любой технологический процесс требует определенного расхода топлива, электрической и тепловой энергии, поэтому промышленные предприятия являются крупнейшими потребителями различных видов топлива и энергии. В промышленности расходуется примерно половина всего топлива и две трети энергии. В качестве топлива предприятия используют уголь, кокс, мазут, дрова и древесные отходы, природный газ, диоксид углерода (например, для сварочного производства). С развитием научно-технического прогресса и ростом производства потребление энергии систематически растет. Растет и доля затрат на энергоресурсы. Доля энергозатрат в себестоимости продукции доходит до 40–45%.

За XX век количество энергии, затрачиваемое на единицу промышленной продукции в развитых странах мира, возросло в 10–12 раз. В связи с этим повышается роль энергетического хозяйства в обеспечении бесперебойного функционирования производственного процесса, повышается его значение с целью снижения издержек производства и повышения уровня рентабельности промышленных предприятий.

Энергетическое хозяйство промышленного предприятия – это совокупность энергетических установок и вспомогательных устройств с целью обеспечения бесперебойного снабжения предприятия различными видами энергии и энергоносителей, таких, как натуральное топливо (газ, мазут и др.), электрический ток, сжатый воздух, горячая вода, конденсат.

К основным видам промышленной энергии относятся: тепловая и химическая энергия топлива, тепловая энергия пара и горячей воды, механическая энергия и электроэнергия.

Основными задачами энергетического хозяйства являются надежное и бесперебойное обеспечение предприятия всеми видами энергии установленных параметров при минимальных затратах.

Энергообеспечение предприятия имеет специфические особенности, обусловленные особенностями производства и потребления энергии:

- производство энергии, как правило, должно осуществляться в момент потребления;

- энергия должна доставляться на рабочие места бесперебойно и в необходимом количестве. Перебои в снабжении энергией вызывают прекращение процесса производства, нарушение технологии;

- энергия потребляется неравномерно в течение суток и года. Это вызвано природными условиями (летние и зимние периоды, день, ночь) и организацией производства;

- мощность установок по производству энергии должна обеспечивать максимум потребления.

По характеру использования энергия бывает: технологической, двигательной (силовой), отопительной, осветительной и санитарно-вентиляционной. Для промышленных предприятий наибольшее значение имеет потребление энергии на двигательные и технологические цели. В качестве двигательной силы технологического и подъемно-транспортного оборудования используются главным образом электроэнергия и в небольшом количестве пар и сжатый воздух.

Различные виды энергии и энергоносителей применяются на всех стадиях технологии производства изделия. При этом единство и взаимообусловленность технологии и энергетики – наиболее характерная черта большинства производственных процессов промышленного предприятия. В число потребителей электроэнергии необходимо отнести и такие участки производства, как слаботочные средства связи: телефоны, радио, диспетчерская связь.

Структура и функции энергетического хозяйства.

Энергообеспечение большинства промышленных предприятий построено на централизованной системе, когда они получают энергоносители со стороны: электроэнергию – от энергетической системы (через заводскую понизительную подстанцию) или от заводской электростанции, связанной с энергетической системой; пар – по тепловой сети районной энергетической системы при заводской теплоцентрали; газ – из сети дальнего газоснабжения природным газом.

Потребляемые предприятием энергоресурсы могут производиться, и на самом предприятии: электроэнергия – на заводской электрической станции, пар и горячая вода – в котельных, генераторный газ – на газогенераторной станции.

Распространен и комбинированный вариант обеспечения энергоресурсами, когда часть энергии покрывается за счет ее обеспечения от собственных установок, а часть – централизованно. Наиболее экономичной формой энергоснабжения крупных промышленных предприятий является включение заводской ТЭЦ в энерготехническую систему. В таком случае в часы, когда предприятию требуется дополнительное количество энергии, оно забирает ее из энергосистемы. Это избавляет изолированные заводские электростанции от необходимости иметь дополнительные мощности для обеспечения максимальной нагрузки в часы пик, когда же падает потребность в электроэнергии, такая станция может отдавать избыточную электроэнергию в энергосистему.

Энергетическое хозяйство предприятия выполняет следующие функции:

- обеспечение предприятия всеми видами энергии;

- наблюдение за строгим выполнением правил эксплуатации энергетического оборудования;

- организация и проведение ремонтных работ;

- организация рационального использования и выявления резервов по экономии топлива и энергии;

- разработка и осуществление мероприятий по реконструкции и развитию энергетического хозяйства предприятия.

Состав и размеры энергетического хозяйства предприятия зависят от характера и масштабов производства, применяемых технологических процессов, особенностей энергоснабжения.

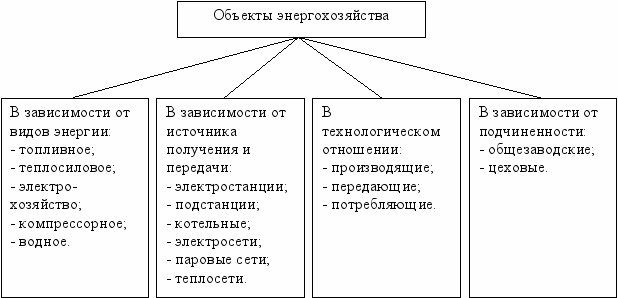

Объекты энергохозяйства и характеристика цехов предприятия представлены на рис. 1, табл. 1.




Рис. 1. Примерная организационная структура управления энергохозяйством промышленного предприятия


Энергетическое хозяйство предприятия подразделяют на две части: общезаводскую и цеховую. Общезаводскую часть образуют генерирующие, преобразовательные установки и общезаводские сети. К цеховой части энергохозяйства относятся первичные энергоприемники, цеховые преобразовательные установки и внутрицеховые распределительные сети.

Общезаводская часть энергохозяйства объединяет ряд цехов: электросиловой (или электростанция), теплосиловой, газовый, электромеханический, слаботочный.

Таблица 1.

Характеристика энергетических цехов предприятия

Наименование цеха	Выполняемые функции	Примерный состав цеха
Электросиловой	Электроснабжение предприятия на напряжении у рабочих мест	Понизительные подстанции Мотор-генераторные установки зарядных станций Электродвигатели высокого напряжения (для генераторов высокой частоты) Трансформаторные установки (печные трансформаторы дуговых печей)
Теплосиловой	Обеспечение предприятия паром, горячей водой, сжатым воздухом Получение промышленной воды	Заводские котельные Тепловая сеть завода Компрессорные установки и воздушная сеть завода Система водоснабжения Мазутоперекачивающие установки
Газовый	Снабжение предприятия газом из сети газоснабжения Обеспечение работы газогенераторной станции предприятия Снабжение предприятия кислородом и ацетиленом	Газовые вводы или газогенераторная станция предприятия Кислородная станция Газовые сети
Электромеханический	Капитальный ремонт электрооборудования и электроаппаратуры предприятия и изготовление в случае необходимости отдельных видов нового оборудования	Дефектовочная группа Обмоточная мастерская с сушильно-пропиточным отделением Слесарно-механическое и сборочное отделения
Слаботочный	Телефонная и радиосвязь Эксплуатация аккумуляторных установок	АТС, коммутаторные установки, передающие, приемные установки Зарядные станции, аккумуляторное хозяйство электрокарного парка и др.

Большое влияние на состав и размеры энергетического хозяйства оказывает энергетика района. Районные ТЭЦ освобождают промышленные предприятия от необходимости производить энергию, обеспечивая их более дешевой электро- и теплоэнергией. В этом случае на предприятии создаются только трансформаторные подстанции.

Актуальность данного курса подтверждается необходимостью эффективного решения задач выбора рациональных с точки зрения технико-экономических показателей схем производства и распределения сжатого воздуха, холода, продуктов разделения воздуха, технической воды, расчета потребности в энергоносителях, составления и анализа схем и входящих в их состав оборудования на расчетных и нерасчетных режимах, прогнозирования и совершенствования этих систем и их элементов в связи с необходимостью рационального энергопотребления на промышленном предприятии с учетом максимального использования ВЭР. Изучение дисциплины базируется на знаниях, полученных в курсах «Теоретические основы теплотехники» (разделы «Техническая термодинамика» и «Тепломассообмен»), «Нагнетатели и тепловые двигатели».

Общие методические указания

Дисциплина «Технологические энергоносители предприятия» является базовой для изучения прикладных теплотехнических дисциплин.

При изучении дисциплины рекомендуется руководствовать­ся программой курса и методическими указаниями к ней, самостоятельно овладеть теорией по учебникам и методическим пособиям.

Ниже приводится список литературы, который включает в себя ос­новные учебники, справочные таблицы, которые содержат краткие теоретические осно­вы, необходимые для решения контрольных работ, примеры решения задач, пояснения к решению контрольных задач и ответы на контрольные вопросы.

Таблицы необходимы для нахождения параметров технически важных газов (воздуха, азота, углекислого газа и др.) а также воды и водяно­го пара.

Перед выполнением практических заданий рекомендуется прослушать об­зорные лекции по основным разделам курса, которые читаются в период эк­заменационных сессий. В это же время студенты выполняют практические задания под руководством преподавателя. Цель их - более глубокое усвоение теоретического материала и приобретение практических навыков в проведении эксперимента.

Требования, предъявляемые на экзамене по дисциплине - знание теории и понимание физической сущности рассматриваемых в курсе вопросов, а также умение применить теоретические знания к решению практических задач.


Тема 1.

1. Энергоносители. Виды, классификация и характеристика.

Большинство технологических процессов происходят с использованием энергоносителей различного вида и назначения. Под энергоносителями в промышленности понимают материальное тело или материальную среду, обладающую определенным потенциалом и передающую энергию от одного материального тела к другим. Промышленные предприятия при организации своей деятельности используют энергоресурсы различных параметров, различных видов и различного назначения. Для крупных предприятий говорят о потоках энергоносителей. Направление этих потоков тесно связаны между собой и имеют различные характеристики. На предприятии они объединяются под общим названием «энергоресурсы предприятия». Чаще всего в качестве энергоресурсов на предприятии используются:

- электрическая энергия (60-70% потребления);

- вода;

- тепло;

- воздух;

- ПРВ (продукты разделения воздуха);

- расплавы и соли.

Главной задачей энергоносителей на предприятии является обеспечение условий технологического процесса. При выборе энергоносителей и их характеристик руководствуются в первую очередь условием максимальной дешевизны в рамках заданных параметров. При этом в первую очередь обращается внимание на следующие факторы:

- характеристики и условия протекания технологического процесса;

- характеристики и параметры установленного оборудования;

- параметры самого энергоносителя;

- характер обеспечения энергоносителями предприятия (внутреннее или внешнее) и т.д.

В качестве основных характеристик энергоносителей при их выборе учитывают:

- потенциал или параметры (ток, напряжение, температура, давление и т.д.);

- стоимость;

- качество;

- надежность снабжения;

- режимы потребления.

Параметры энергоносителя определяются характеристиками потребляющего оборудования. Если на реальном предприятии применяются энергоносители с явно завышенными параметрами, это приводит к увеличению эксплуатационных расходов и денежных затрат на вспомогательное оборудование (диаметр жил кабеля, увеличение металлоемкости для труб и т.д.). Поэтому окончательный выбор энергоносителя, его качественных и количественных характеристик производится путем сравнения нескольких вариантов в ходе технико-экономических расчетов.


2. Графики нагрузок по энергоносителям.

Способы выравнивания неравномерности графиков.

Графики нагрузок являются основополагающим звеном при расчете и проектировании систем энергообеспечения предприятия. Они дают ясную картину количественных и качественных изменений параметров конкретных энергоносителей за конкретный период времени. Графики нагрузок зависят от типа и назначения энергоносителя, а также от режима работы предприятия. Например, сезонный график тепловой нагрузки имеет неравномерный характер, обусловленный различными климатическими условиями в различное время года.

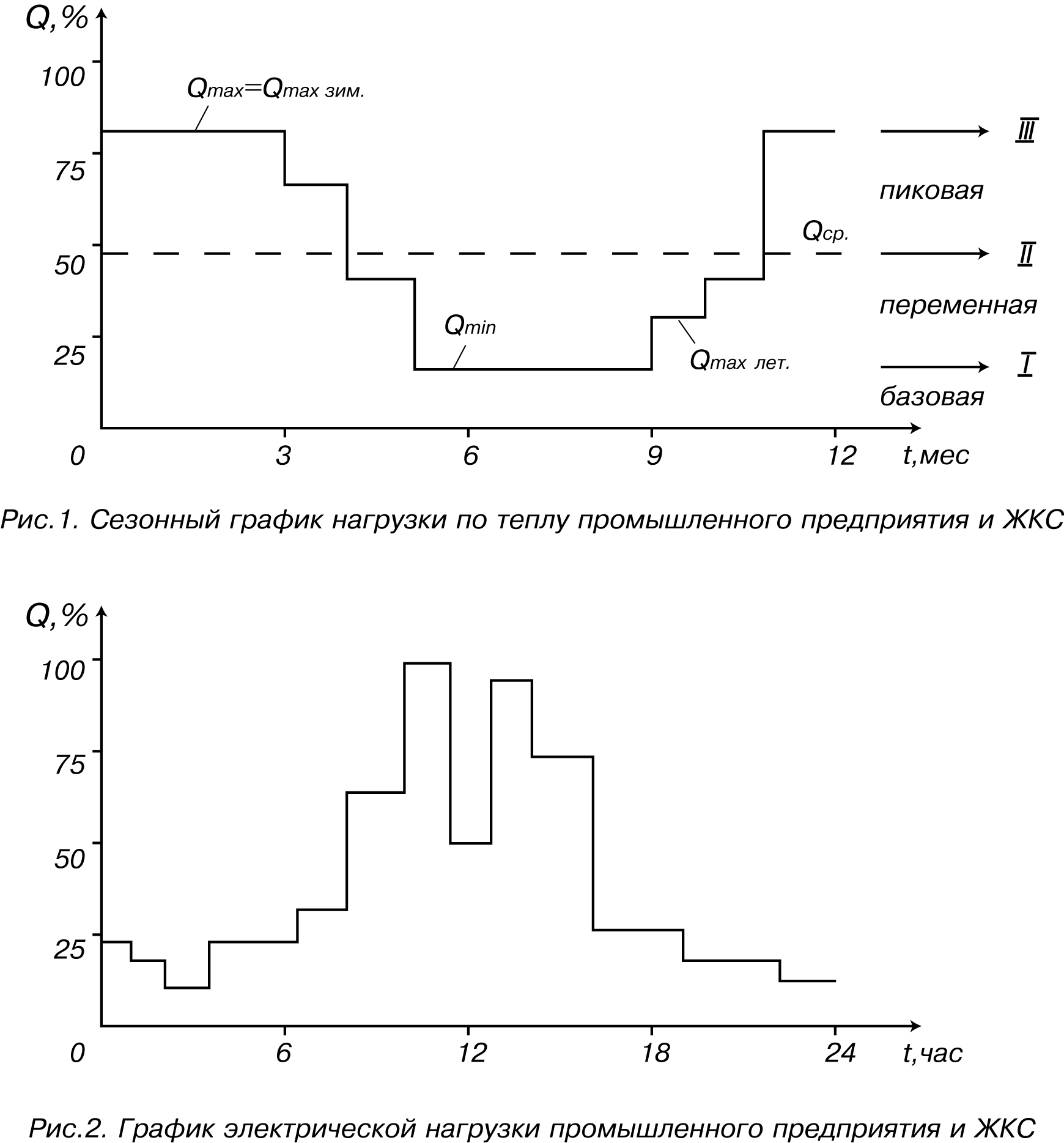

Рис. 2. Сезонный график нагрузки по теплу промышленного предприятия и ЖКС.



Рис. 3. График электрической нагрузки промышленного предприятия и ЖКС.


Сезонная нагрузка для данного региона имеет относительно постоянный характер. Примером сезонной нагрузки может служить отопление и вентиляция. Для характеристики количественных и качественных показателей графика вводится ряд понятий и обозначений: Q_max, Q_min, Q_ср, Q_{max зим.}, Q_{max лет.} и т.д.

Для характеристики зон графиков вводят понятие базовой части, переменной части и пиковой части. Базовая часть находится между осью и минимальной нагрузкой. Переменная часть находится между средней и минимальной нагрузкой. А пиковая часть - между средней и максимальной нагрузкой. Для описания характера изменения графика вводится ряд коэффициентов, в том числе:

α – коэффициент неравномерности графика;

γ – коэффициент заполнения графика;

k_i – интегральный коэффициент графика;

t_max и t_min – число часов использования максимума и минимума нагрузки

и т.д.

Эти коэффициенты используются при расчете и оптимизации системы энергообеспечения предприятия, расчете нагрузок и режимов и выбора параметров основного и вспомогательного оборудования.

Общие тенденции, наблюдаемые в сфере производства в условиях перехода к рыночным отношениям, характеризуются сильной неравномерностью графика энергопотребления. Неравномерности графиков нагрузок предприятий приводит к ряду негативных последствий, в том числе:

1. Снижению качества и надежности энергообеспечения предприятия.

2. Резкому повышению нагрузки на генерирующие предприятия и установки.

3. Сокращению сроков эксплуатации оборудования и увеличению эксплуатационных расходов.

4. К увеличению стоимости единицы выпускаемой продукции.


С целью выравнивания неравномерности графиков нагрузок возможно применение следующих методов:

- взаимное сглаживание неравномерности путем рационального размещения на предприятии или в районе однотипных нагрузок различного назначения;

- снижение энергоемкости производства путем улучшения технологий и внедрения элементов менеджмента;

- применение энергопотребляющих и энергопроизводищих агрегатов, имеющих высокий к.п.д.;

- увеличение доли комбинированной выработки электроэнергии на
ТЭЦ;

- увеличение доли использования ВЭРов и тепла природных источников;

- рациональное размещение базовых и пиковых источников, работающих в верхней части суточного графика;

- выбор оптимальной схемы энергоснабжения и оптимизация параметров энергоносителей;

- регулирование и оптимизация отпуска энергоносителей потребителям;

- рационализация графиков и режимов работы предприятий в рамках района или региона.


Тема 2.

3. Система воздухоснабжения промышленных предприятий.

3.1. Применение сжатого воздуха.

Сжатый воздух является одним из основных энергоресурсов и применяется как рабочая среда в технологических процессах (например, в химических производствах) и как энергоноситель (пневмоинструмент, пневмооснастка, пневмоавтоматика и т.д.) практически на всех предприятиях. Сжатый воздух применяется на электроподстанциях для приведения в действие пневматических приводов выключателей и разъединителей. В воздушных выключателях сжатый воздух используется для гашения электрической дуги и вентиляции внутренних полостей выключателей для удаления осаждающейся на них влаги. В выключателях с воздухонаполненным отделителем, а также в выключателях серий ВВБ, ВНВ и др. сжатый воздух выполняет роль основной изолирующей среды между главными контактами выключателя, находящегося в отключенном положении.

Потенциальная энергия сообщается воздуху в процессе его сжатия и используется затем в пневматических приводах для совершения механической работы. Потенциальная энергия преобразуется в кинетическую энергию струи расширяющегося сжатого воздуха.

Для работы воздушных установок сжатый воздух накапливается в резервуарах этих установок. В свою очередь резервуары пополняются от систем, предназначенных для получения сжатого воздуха.

Подбор оптимальной схемы распределения и рациональных режимов производства и потребления сжатого воздуха ведет к экономии, что не может не оказать значительного влияния на энергобаланс предприятия в целом. Поскольку на производство сжатого воздуха расходуется электроэнергия, его экономия влечет за собой снижение затрат на покупку энергоресурсов.

Особенностью выработки сжатого воздуха является то, что производительность компрессорного оборудования зависит от сезонного изменения плотности атмосферного воздуха (летом плотность воздуха на 15-17% ниже, чем зимой) и давления нагнетания.

Увеличение давления с 5,0 до 6,0 кгс/см2 влечет снижение производительности компрессора на 4-7%, а затраты энергии на компремирование при этом возрастают на 7-10%. Существенным фактором, негативно влияющим на работу компрессорного оборудования, является неритмичное потребление сжатого воздуха, объемы которого доходят на некоторых компрессорных станциях до 40%. Для обеспечения стабильной работы потребителей, при наличии значительных объемов неритмичного потребления, персонал компрессорных станций вынужден поддерживать повышенное давление сжатого воздуха на источниках. Кроме того, знакопеременные нагрузки на оборудование при частых циклах «загрузки-разгрузки» компрессоров влекут преждевременный выход из строя отдельных узлов, на восстановление которых требуются значительные финансовые средства, время и трудозатраты.

Сжатый воздух, в силу своих свойств, существенно отличается от других энергоресурсов:

1. Сжатый воздух не обладает собственной калорийностью, характеризующей объемы использования пара и теплофикации;

2. Сжатый воздух не обладает теплотворной способностью, являющейся основной характеристикой всех видов топлива;

3. Сжатый воздух не используется в химических реакциях как кислород и твердое топливо;

4. В силу своей многокомпонентности сжатый воздух не может быть использован для образования защитной среды как азот и аргон;

5. Сжатый воздух не обладает достаточно высокой удельной теплоемкостью (как вода), характеризующей объемы перекачки технической воды;

6. Сжатый воздух, отчасти, как и электроэнергия, используется в различных по принципу действия приводах для трансформации в механическую работу;

7. Отличительной особенностью является возможность преобразования кинетической энергии струи энергоносителя (струйные пневмоприемники) в механическую.

Все эти отличия обусловливают специфику использования сжатого воздуха как энергоресурса. Основной характеристикой ресурса является способность выполнения работы единицей объема при рабочих параметрах. Отсюда вытекает прямая зависимость расхода ресурса от его плотности в сжатом состоянии. В свою очередь, плотность расходуемого воздуха зависит от давления и температуры.

Перечисленные выше свойства сжатого воздуха как энергоресурса и специфические особенности его выработки определяют необходимость организации работы по энергосбережению у потребителей, в сетях и на источниках сжатого воздуха. Необходимо искать и реализовывать наиболее эффективные способы выполнения этой работы, направленной на изменение и настройку системы распределения (конфигурацию и параметры сетей сжатого воздуха) в условиях изменения структуры основных потребителей и постоянно меняющихся требований к параметрам ресурса. В настоящее время эта работа включает в себя следующие основные направления:

- снижение объемов неритмичного потребления ресурса за счет перевода потребителей на локальное снабжение;

- перевод потребителей, не имеющих повышенных требований к параметрам ресурса на снабжение сжатым воздухом более низких параметров;

- снижение давления на источниках (магистральных воздухопроводах) за счет перераспределения снабжения потребителей со сходными требованиями к параметрам энергоносителя.

Регулирование давления сжатого воздуха является эффективным методом экономии энергоресурса. Снижение давления на 0,1 кг/см² позволяет сократить потребление сжатого воздуха примерно на 2 %. Существуют различные способы регулирования:

- установка ограничительных устройств;

- установка регуляторов и регулирующих клапанов;

- дросселирование на запорной арматуре.

Наиболее эффективным, но и наиболее затратным является второй способ.

Установка регулирующих клапанов позволяет точно поддерживать заданное давление либо его перепад. Установка ограничительных устройств требует предварительного расчета, а также определенных затрат на изготовление, но данный способ не позволяет осуществлять точное поддержание параметров на заданном уровне. Схожий эффект дает дросселирование на запорной арматуре.

Данный способ является самым беззатратным.


3.2. Требования к качеству сжатого воздуха.

В связи с разнообразием функций, выполняемых сжатым воздухом на предприятиях, к его качеству предъявляются определенные требования. Основными показателями качества сжатого воздуха являются давление, влажность и чистота воздуха от загрязнений механическими примесями.

Номинальное давление и колебания давления воздуха, не должны выходить за пределы определенных значений, так как только при соблюдении их заводы-изготовители гарантируют надежную работу аппаратов. К резким колебаниям давления в воздухораспределительной сети приводят сбросы воздуха при отключениях выключателей. Установки для производства сжатого воздуха во всех режимах работы должны с необходимой быстротой восстанавливать давление, создавая условия для безотказной работы аппаратов.

Степень влажности сжатого воздуха имеет особое значение, поскольку при большой влажности возможна конденсация влаги из воздуха как на внутренних поверхностях механизмов, так и на воздухопроводах. Влага на клапанах и вентилях в холодное время года может замерзнуть и вызвать отказ в работе. Влага на внутренних поверхностях деталей снижает их изоляционные свойства и может явиться причиной отказа. Таким образом, конструкции воздушных систем и пневматических приводов рассчитаны на применение в них сухого воздуха.


Таблица 2.

Классы качества сжатого воздуха

Класс	Размер частиц, мкм	Концентрация, мг/м3	Содержание масла, мг/м3	Точка росы, 0С
1	0,1	0,1	0,01	-70
2	1	1	0,1	-40
3	5	5	1	-20
4	40	10	5	3
5	—	—	25	7
6	—	—	—	10

Содержание влаги в виде пара в сжатом воздухе оценивается его относительной влажностью, представляющей собой отношение массы водяного пара, находящегося в данном объеме воздуха, к массе насыщенного водяного пара в том же объеме воздуха и при той же температуре. Относительная влажность обычно выражается в процентах. Она увеличивается как при сжатии воздуха, так и при понижении его температуры. В обоих случаях относительная влажность будет повышаться, пока не наступит состояние насыщения, т. е. состояние равновесия между испарением жидкости и конденсацией пара из воздуха. Дальнейшее увеличение давления или понижение температуры воздуха (а также одновременное изменение этих параметров) приводит к дальнейшей конденсации излишка водяного пара, а относительная влажность, достигнув 100%, изменяться уже не будет.

В основу термодинамического способа осушки воздуха положено явление конденсации влаги из воздуха при его сжатии и охлаждении. В процессе сжатия воздуха количество влаги в каждой единице его объема возрастает, наступает состояние насыщения, и содержащийся в воздухе водяной пар частично превращается в жидкость. При сжатии воздух нагревается; его охлаждают. Чем ниже температура, до которой он охлаждается, тем больше влаги выпадает в осадок. Температура, при которой начинается образование конденсата, называется точкой росы. В эксплуатации сжатый воздух осушают до такой степени, чтобы точка росы была недостижима при возможных изменениях температуры воздуха в распределительных устройствах.

Сжатый воздух очищают от пыли, продуктов коррозии и других механических примесей, так как, попадая на клапаны выключателей, они препятствуют плотному закрыванию клапанов, вызывают повышенные утечки и отказы в работе.


3.3. Очистка сжатого воздуха

При сжатии компрессор вместе с воздухом всасывает все примеси: пыль, влагу, пары масла, химикатов и т.д. Загрязнения, которые были распределены в 10 м³, концентрируются в 1 м³ сжатого воздуха. В нем они присутствуют даже несмотря на фильтры, встраиваемые на входе компрессора, то есть на всасывании. Поэтому в пневмосистеме необходимы средства очистки, такие как циклонные сепараторы, конденсатоотводчики, рефрижераторные и адсорбционные осушители, различные фильтры. Наиболее серьезную проблему представляет влажность, поскольку в воде растворяются практически все примеси, содержащиеся в воздухе. Получившаяся в результате этого растворения агрессивная смесь вызывает коррозию в компрессоре и трубопроводах, а окисляющиеся частицы и продукты коррозии переносятся к оборудованию, потребляющему сжатый воздух, вызывая его преждевременный износ.

Отделение влаги. Как правило, влага в самом компрессоре не конденсируется благодаря повышению температуры воздуха в процессе сжатия. Производители компрессоров учитывают это явление и проектируют машины для рабочих температур около 80 °С.

Влага в сжатом воздухе — это капли жидкости и пар. Отделение капельной влаги происходит в циклонном сепараторе, установленном на выходе компрессора. Сжатый воздух с капельками воды попадает в циклон, где он вовлекается во вращательное движение с высокой скоростью. Под воздействием центробежных сил капельки жидкости оседают на стенках сепаратора и стекают в коллектор, оборудуемый конденсатоотводчиком. При проектировании рекомендуется расположить циклонный сепаратор с требуемой пропускной способностью так, чтобы он был доступен для обслуживания. Появление конденсата связано и с утечками воздуха из компрессора, ресивера, осушителя и фильтров. Для слива конденсата применяют различные устройства: ручные, поплавковые, таймерные и электронные. Основным преимуществом электронных систем является встроенная система измерения уровня жидкости в приемной камере, благодаря которой они не допускают ни малейшей потери сжатого воздуха, открывая клапан только для слива жидкости. Низкая стоимость делает наиболее популярными поплавковые и таймерные устройства.

Сбор и обработка конденсата. Конденсатоотводчики обязательно комбинируются с концевыми охладителями, фильтрами, осушителями, а также устанавливаются в местах возможного выпадения конденсата.

Основная масса компрессоров работает со смазкой и охлаждением маслом, что неизбежно приводит к загрязнению им конденсата. Экологические нормы постоянно ужесточаются, поэтому все компрессорные фирмы предлагают водно-масляные сепараторы для обработки конденсата перед сбросом его в канализацию. В их работу заложены три принципа: флотация, абсорбция и мембранная фильтрация. В простых и дешевых системах конденсат сбрасывается во флотационную камеру, где отделяется крупнокапельное масло, далее протекает сквозь волокнистый материал, поглощающий частички масляной эмульсии, и окончательно очищается в угольной секции. Естественно, такая система требует периодической смены пакетов-картриджей с волокнистым материалом и активированным углем. В более дорогих системах после флотации окончательная очистка производится высоконапорной микрофильтрацией через пористую керамическую мембрану. Серия ultraaqua auto-clean® фирмы Donaldson Ultrafilter с самоочищающейся мембраной предназначена для компрессорных станций от 90КВтдо3МВт.

Осушка воздуха.

При сжатии в компрессоре воздух сильно нагревается, поэтому во вспомогательное оборудование включают охладители и доохладители. Собственно осушка начинается после циклонного сепаратора, где влага, содержащаяся в сжатом воздухе в виде пара, не могла быть удалена механическим путем.


Осушка с охлаждением.

Главная цель процесса осушки с охлаждением — понизить температуру сжатого воздуха до уровня конденсации находящейся в нем в виде пара жидкости. Температура, при которой начинает конденсироваться содержащийся в сжатом воздухе водяной пар, называется «точкой росы».

Рефрижераторные осушители, как правило, полностью собраны и укомплектованы изготовителем. Существуют рефрижераторные осушители различных размеров, отличающиеся мощностью, объемным расходом, температурой точки конденсации влаги. Диапазон производительности по объемному расходу таких осушителей (например, фирмы Donaldson Ultrafilter) лежит в пределах от 10 до 25000 м³/час и более. Очевидно, что с увеличением объемного расхода увеличивается потребность и в мощности встроенной холодильной машины. Основные параметры, учитываемые при выборе рефрижераторного осушителя, таковы: объемный расход воздуха, давление на входе, температура на входе, температура на выходе, точка росы под давлением, температура окружающей среды/хладагента, потребляемая мощность, перепад давления.

Считается, что использование рефрижераторных осушителей экономически выгодно в 90% случаев. Эксплуатационные расходы и затраты энергии при этом способе осушки ниже, чем при использовании других процессов осушения сжатого воздуха.

Однако применение осушителей, основанных на принципе охлаждения, имеет свои ограничения. При отрицательных температурах (если температура окружающей среды ниже температуры замерзания воды) для надежной защиты трубопроводов и клапанов от замерзания необходимо использовать адсорбционный осушитель. При одном и том же объемном расходе воздуха осушитель потребляет меньше энергии с ростом рабочего давления и при повышении точки росы. Больше энергии потребляется с ростом температуры сжатого воздуха на входе и с ростом температуры хладагента. Для определения необходимой точки росы полезно учитывать минимальную температуру окружающей среды, в которой будет находиться линия сжатого воздуха. Если температура точки росы всего на несколько градусов ниже минимальной температуры окружающего воздуха, то образование конденсата в оборудовании исключено. Выбор слишком низкой точки росы ведет к повышенным затратам и не всегда оправдан экономически.

При проектировании пневмосистем с рефрижераторными осушителями следует иметь в виду, что высокая температура в компрессорной станции может быть причиной снижения их производительности по сравнению с заявленной изготовителем.

Адсорбция.

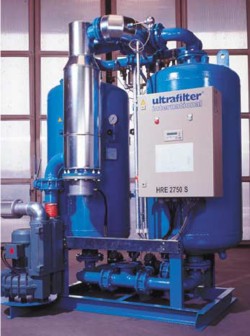

Рис. 4. Адсорбционный осушитель воздуха.


В отличие от рефрижераторных осушителей воздух при адсорбционной осушке не охлаждается. Влага удерживается на поверхности гранул осушающего вещества — адсорбента. Сам процесс адсорбции не требует затрат энергии, она необходима только для восстановления (регенерации) адсорбента, то есть для удаления осажденной на его поверхности влаги. Так как для процесса регенерации необходимо время, адсорбционный осушитель состоит из двух сосудов: в одном воздух осушается, а в другом адсорбент регенерируется.

Для восстановления адсорбента на практике используются два способа: холодная и горячая регенерация.

При холодной регенерации часть потока сжатого осушенного воздуха направляется в сосуд с адсорбентом, где он поглощает и выносит влагу. Этот воздух — отработанный, и в систему он больше не возвращается. Поэтому при проектировании пневмосистемы осушитель учитывают в качестве дополнительного потребителя сжатого воздуха. Чередующиеся циклы регенерации длятся от 3 до 10 минут.

Конструкция осушителей с холодной регенерацией надежна и проста, и они могут быть спроектированы для достижения более низких (до -80 °С) значений точки росы, чем осушители, использующие для восстановления адсорбента горячий способ. Однако они нуждаются в большом объеме сжатого воздуха, что приводит к увеличению эксплуатационных расходов. К сказанному можно добавить, что потери сжатого воздуха на регенерацию адсорбента — величина достаточно постоянная, но ее доля в общем объеме потребляемой энергии может существенно меняться. Обычно на регенерацию адсорбента расходуется около 15% от номинальной производительности осушителя с холодной регенерацией. При оптимальной загрузке компрессора (например, 1000 м³/час) потери составят те же 15% от всей потребляемой энергии. Если же общая потребность в сжатом воздухе снизилась вдвое-втрое, то доля потерь составит уже 30—45%. Поэтому целесообразно выключать осушитель (точнее, остановить смену циклов) при остановках компрессора или при его работе в режиме холостого хода. Практически все модели осушителей Donaldson Ultrafilter снабжены такой функцией. Именно для того, чтобы свести фактический расход сжатого воздуха к оптимальным значениям, осушителю необходим блок управления.

При горячей регенерации для осушки адсорбента используется горячий воздух. Адсорбционные осушители с горячей регенерацией, как правило, имеют самостоятельную систему продувки адсорбента — специально для того, чтобы исключить потребление сжатого воздуха от компрессора. При этом процессе, в зависимости от типа адсорбента, необходима температура от 150 до 300 °С.

Если в осушителях с холодной регенерацией используется алюмогель или так называемая активированная глина, в «горячих» осушителях применяют силикаты, силикагель или двуокись кремния. Адсорбционная емкость, то есть способность поглощать влагу, резко падает с увеличением температуры. Например, при одном и том же расходе сжатого воздуха размер осушителя, рассчитанного на входную температуру 45 °С, окажется в 2 раза большим (и такой осушитель будет в 2 раза дороже), чем для температуры в 35 °С! В этом случае выгоднее поставить дополнительный охладитель после компрессора. Силикаты более чувствительны к температуре входящего воздуха. Верхний предел использования осушителей с горячей регенерацией составляет 40—45 °С. Адсорбент может выдержать от 2000 до 4000 циклов регенерации. Промежуток времени между автоматическими циклами регенерации составляет от 4 до 8 часов. На способность адсорбента поглощать влагу влияют: окисление, вызывающее утрату влагопоглощающих свойств; уменьшение поверхности гранул адсорбента; загрязнение масляными частицами.

Эксплуатация адсорбционных осушителей с горячей регенерацией более экономична, и при больших расходах сжатого воздуха (начиная с 300—1000 м³/мин) дополнительные инвестиции на более дорогое оборудование окупаются за сроки менее 1,5 лет.

При выборе адсорбционного осушителя учитывают его эксплуатационные параметры: точку росы под давлением, максимальную температура сжатого воздуха на входе, максимальный объемный расход сжатого воздуха и минимальное рабочее давление.

Чем ниже необходимая точка росы под давлением, тем больше энергии требуется для ее достижения. Эта энергия в основном определяет стоимость осушки. Для большинства технологических процессов и оборудования более чем достаточно точки росы -25 °С. Более того, вполне приемлема температура и на 2—3 градуса выше. Но осушка при такой температуре обычно применяется в том случае, если речь идет о компрессоре «все в одном». Если же говорить о протяженных пневмопроводах — неотъемлемой составляющей компрессорных цехов, то для них предпочтительнее более низкие значения точки росы. Иначе резко возрастает вероятность коррозии в пневмопроводах и оборудовании.

О важности роли температуры сжатого воздуха на входе дают представление такие цифры: возрастание температуры с 35 до 45 °С, то есть всего на 10 °С, приводит к увеличению влаги в сжатом воздухе на 70%.

Максимальный объемный расход (иначе говоря, пропускная способность) влияет на уровень давления. Следствием выбора слишком маленького осушителя являются потери давления при больших потоках сжатого воздуха. В отношении рабочего давления существует такая зависимость: при меньшем давлении необходим больший осушитель, и наоборот. Речь в этом случае идет об одном и том же количестве сжатого воздуха.

Donaldson Ultrafilter имеет в своей программе несколько серий осушителей с различной конфигурацией цикла горячей регенерации. Большое многообразие моделей призвано обеспечить максимально экономичное решение для любых конкретных условий. Для безмасляных компрессоров (турбо и «сухих винтов») применяется модель с регенерацией от тепла компрессии, то есть работающая от «бесплатного» тепла. Некоторые модели гарантированно обеспечивают точку росы -40 °С даже в условиях тропического климата. Существуют две разновидности блоков управления: таймерные и контроллеры точки росы. Таймерные блоки включают осушитель только тогда, когда компрессор работает с нагрузкой. Периодичность циклов регенерации фиксированная. Контроллеры точки росы регулируют работу осушителя на основе оценки качества сжатого воздуха на выходе, а конкретнее — точки росы. Такие контроллеры совершеннее таймерных, и ими практически стандартно комплектуются осушители Donaldson Ultrafilter большого размера, но на маленьких моделях их пока применяют редко по причине высокой стоимости.

Фильтрация.

Фильтры и сепараторы, применяемые в технологии очистки сжатого воздуха, могут классифицироваться по различным параметрам:

• назначение (всасывающий фильтр, промежуточный, стерильный и т.д.);

• способ фильтрации (пористый фильтр, мембранный и т.д.);

• фильтрующий материал (тканевый фильтр, бумажный, волоконный, спеченные фильтры из частиц металла, керамики, пластика);

• качество (тонкость) фильтрации в зависимости от применяемого фильтроэлемента.

Например, в классификации фирмы Donaldson Ultrafilter имеются следующие фильтры:

• PE — фильтроэлемент для очистки от твердых пылевых частиц сжатого воздуха. Материал — пластик, удерживающая способность для частиц размером более 5 или 25 мкм — 100%.

• SB — фильтроэлемент для грубой очистки. Материал — спеченная бронза, регенерируемый, удерживающая способность для частиц более 5 или 25 мкм — 100%.

• FF — фильтроэлемент для тонкой очистки сжатого воздуха. Материал — микрофибра, задерживающая 99,999% частиц размером 0,01 мкм. Остаточное содержание масла после фильтрации — 0,1 мг/м³ (0,1 промиле).

• MF — фильтроэлемент для тонкой очистки. Материал — микрофибра, задерживающая 99,99998% частиц размером 0,01 мкм. Остаточное содержание масла составляет 0,03 мг/м³.

• SMF — фильтроэлемент для тонкой очистки. Материал —микрофибра, которая задерживает 99,99999% частиц размером 0,01 мкм, остаточное содержание масла — 0,01 мг/м³.

• АК — фильтроэлемент для устранения запахов. Материал — активированный уголь. Остаточное содержание масла менее 0,003 мг/м³.

Корпуса фильтров, в зависимости от требуемой производительности (до 40000 м³/час) и рабочего давления, изготавливаются из алюминия, углеродистой или нержавеющей стали. Все они оборудованы индикатором загрязненности фильтра — дифманометром, а также механическим или электронным конденсатоотводчиком. Модификация superplus® оборудована дифманометром-экономайзером. Это несложное, но эффективное устройство на основании записанных в него данных о мощности компрессоров, стоимости электроэнергии и сменных фильтров показывает экономически оптимальный срок замены элемента (сравнивается стоимость дополнительной энергии, потраченной компрессором на преодоление сопротивления фильтра, со стоимостью нового фильтрующего элемента).

Тщательная фильтрация воздуха резко удорожает эксплуатационные расходы. Например, дорогостоящие фильтры очень тонкой очистки быстро засоряются загрязняющими компонентами атмосферного воздуха, в результате чего резко падает давление в системе. Поэтому следует перед тонкой фильтрацией очищать сжатый воздух от более крупных включений.

Рассматривая сжатый воздух как энергоноситель, нельзя не учитывать вопросы, связанные с его подготовкой. Решая эти вопросы, можно добиться значительного снижения (в некоторых случаях на 70%) затрат на производство сжатого воздуха, обеспечить полноценное, грамотное его потребление, что в свою очередь позволяет сократить производственные затраты.
