Краткая информация
СН-400 - гибкая система, предназначенная для проведения как небольших заседаний и конференций, так и конференций с числом участников до 180 человек.
- Экономичная система для заседаний и дискуссий.
- До 180 участников.
- Оптимальный выбор режимов работы.
- Простая инсталляция и использование.
- Возможность подключения разнообразных внешних устройств.
- Для стационарного и мобильного использования.
Конференц-система СН-400 может использоваться как стационарно смонтированная и как мобильная быстро разворачиваемая система в любом зале.
Она обеспечивает все функции, необходимые для управления дискуссией и, при помощи микрофонов и встроенных громкоговорителей обеспечивает участникам комфортные условия для работы. Система СН-400 обеспечивает превосходное качество звука и идеально подходит для органов местного самоуправления, советов директоров компаний, конференц-залов гостиниц и учреждений, учебных и образовательных центров.
Система позволяет работать в следующих режимах:
- "Режим Председателя" - возможно, включить только микрофон пульта Председателя.
- "Режим очередности" - позволяет участникам заседания нажатием кнопки включать собственный микрофон, отключая микрофон выступающего. В этом режиме может быть включен только один микрофон участника заседания.
- "Открытый режим" - позволяет одновременно включить от 1 до 5 микрофонов участников заседания (количество разрешенных микрофонов может быть оперативно изменено).
Во всех режимах, кроме "Режима Председателя", возможно, использовать функцию авто отключения микрофонов участников заседания. Микрофон автоматически отключится, если участник заседания не говорит в него в течение 30 секунд.
Во всех режимах Председатель может прервать выступающего нажатием кнопки <приоритет> на своем пульте. При этом может подаваться сигнал гонга.
Эксплуатационные возможности
Установка системы проста и не требует специальной подготовки для ее выполнения. Каждый пульт имеет два разъема. С помощью этих разъемов пульты просто соединяются в цепочку входящими в комплект кабелями (возможно применение обычных кабелей от ЛВС), первый пульт подключается к одному из трех выходов блока управления.
Таким образом, может быть подключено до 60 пультов (по 20 к каждому выходу). Для соединения пультов могут использоваться кабели, как стандартной длины, так и удлинительные кабели. При этом должно выполняться единственное условие - суммарная длина кабелей в цепочке не должна превышать 100 м.
Перед началом заседания на блоке управления выбирается режим работы системы, устанавливается громкость громкоговорителей пультов и, при желании, производится настройка тембров НЧ и ВЧ. Система готова к применению и управляет конференцией в автоматическом режиме. Режим работы может быть изменен в любой момент по ходу работы.
Для включения микрофона необходимо просто нажать кнопку на пульте (при условии, что включение допустимо выбранным режимом), выключение производится повторным нажатием кнопки или автоматически через 30 сек. после прекращения речи (если включен режим автоотключения). Микрофоны смонтированы на гибкой шее и позволяют использовать один пульт для двух участников заседания. Каждый пульт имеет гнездо для подключения диктофона. Микрофон оборудован специальным световым маячком.
Возможности расширения
Для улучшения качества звука блок управления допускает подключение эквалайзера. К блоку управления могут быть также подключены внешний микрофон и источник звука, магнитофон для записи фонограммы заседания, блок раздачи аудио сигнала для журналистов, внешняя телефонная линия для проведения селекторных совещаний, внешняя система звукоусиления. Для увеличения количества подключаемых пультов к блоку питания и управления может быть подключен блок расширения, позволяющий дополнительно подключить до 60 пультов. Система позволяет наращивать количество выносных микрофонов (например, микрофонов трибуны) и линейных входов с помощью дополнительных блоков коммутации.
- Состав оборудования.
Основные элементы
Пульт участника ПМА-2 - пульт настольный ПМА-2В - пульт встраиваемый. Позволяет участнику заседания включать/выключать микрофон нажатием кнопки на пульте. Пульт Председателя ПМП-2В - встраиваемый вариант ПМП-2 - настольный вариант. Позволяет Председателю включать/выключать микрофон нажатием кнопки на пульте и прерывать выступление других участников заседания нажатием кнопки приоритета. Блок управления БПУ-2. Управляет всей системой, обеспечивает питанием пульты участников заседания, председателя и выносные блоки коммутации. Обеспечивает подключение внешних аудио устройств (входы и выходы). На систему требуется один такой блок.
Дополнительные элементы
Блок гонга БГ-2. Позволяет подавать сигнал гонга при нажатии председателем кнопки приоритета
Блок расширения БР-2. Позволяет добавить к системе до 60 пультов
Блок коммутации микрофонов БКМ-2. Позволяет осуществить подключение двух выносных микрофонов и одного внешнего источника сигнала (например, магнитофона). Позволяет управлять включением микрофонов с помощью пульта дистанционного управления.
Блок раздачи для журналистов БРУ-054. Позволяет журналистам подключать звукозаписывающую аппаратуру к звуковому тракту системы без использования микрофонов для получения высокого качества звука Кабели: К-1.5 Соединительный длиной 1.5 м К-10 Удлинительный длиной 10 м К-20 Удлинительный длиной 20 м К-30 Удлинительный длиной 30 м
- Оборудование для мультимедиа презентаций.
Общее описание

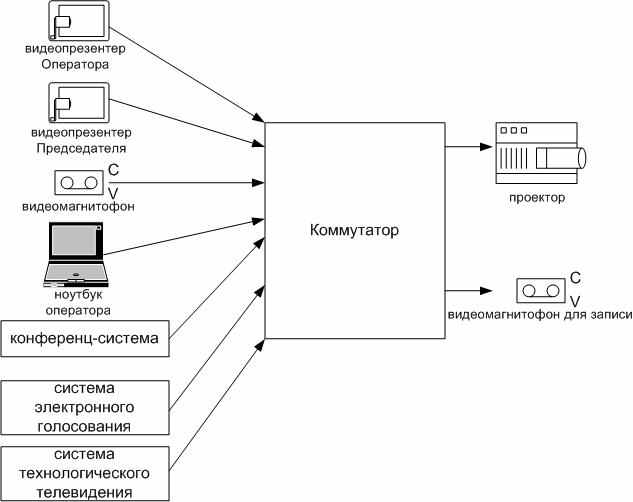

Система мультимедиа-презентаций предназначена для отображения результатов работы системы электронного голосования, конференц-системы, видеоинформации из системы технологического телевидения, демонстрации натурных образцов, документов, компьютерной графики и т.п. В зависимости от архитектурных особенностей зала в системе применяются стационарные мультимедиа-проекторы, плазменные панели или проекционные телевизоры, размер экрана которых зависит от геометрических размеров зала. Для съемки натурных образцов, документов, слайдов и т.д. используются визуалайзеры ведущих фирм мира, которые устанавливаются рядом с трибуной либо на месте оператора. В зависимости от типа применяемого оборудовании система мультимедиа-презентаций может работать практически без затемнения зала заседаний. Ниже приведена обобщенная структурная схема системы мультимедиа-презентации:
Вместо проектора, как уже было сказано выше, может быть использована плазменная панель или проекционный телевизор. Кроме того, предлагаются интерактивные презентационные системы:
- Электронные копировальные блоки;
- Интерактивные (сенсорные) доски;
- Сенсорные системы типа <антенна на поверхности>;
- Интерактивные доски обратной проекции;
- Интерактивные насадки на плазменные панели.
Области использования интерактивных презентационных систем. Таким образом, современные технологии существенно расширили возможности докладчиков и преподавателей при демонстрации иллюстрационных материалов, подготовленных на самых разных источниках. Рассмотренные выше интерактивные презентационные системы могут успешно применяться в самых разных сферах деятельности:
- при организации учебного процесса,
- при проведении конференций, семинаров, совещаний, переговоров,
- при проведении презентаций,
- в торговых предприятиях,
- в музейном деле,
- в рекламном бизнесе и т.п.
- Мультимедиа проекторы.
Начальные сведения Мультимедийный проектор представляет собой автономный прибор, обеспечивающий передачу (проецирование) на большой экран информации, поступающей от внешнего источника - компьютера, видеомагнитофона, CD и DVD-плеера, видеокамеры, телевизионного тюнера и т.п. Источники информации. Любой проектор может использоваться только в сочетании с внешним источником информации. В некоторых моделях, правда, предусмотрена возможность записи на встроенную PC-карту определённого (не слишком большого) объёма компьютерной информации. Это позволяет произвести видео показ без использования компьютера. Наличие PC-карты обязательно указывается в основных характеристиках проектора. Существуют проекторы только с видео входами (их принято называть видео проекторами) и только с компьютерными входами. Такие проекторы, естественно, стоят дешевле универсальных моделей. Основные характеристики Основными характеристиками мультимедийного проектора являются:
- разрешающая способность (разрешение),
- световой поток (яркость),
- вес.
Дополнительными характеристиками, влияющими на выбор проектора, являются:
- контрастность,
- равномерность освещения,
- наличие ZOOM-объектива,
- количество и типы входных и выходных разъёмов.
Разрешающая способность Данный параметр характеризует дробность видео картинки, создаваемой проектором, и определяется числом светящихся элементов - пикселей ЖКД или микрозеркал. По разрешающей способности проекторы обычно соответствуют видео картам, используемым в персональных компьютерах и рабочих станциях: VGA (640х480), SVGA (800х600), XGA (1024х780), SXGA (1280х1024), UXGA (1600x1200). Чем выше разрешение, тем меньше размеры светящихся элементов и более качественно изображение на экране. Рекомендуется выбирать разрешение с учётом характера проецируемой информации, ориентируясь на нижеприведенную таблицу.
|
Что касается видео стандартов, то большинство проекторов поддерживают наиболее распространённые системы цветности PAL, SECAM, NTSC 3,58 и NTSC4,43. Новейшие модели, как правило, поддерживают формат HDTV - телевидение высокой чёткости. Световой поток Световой поток мультимедиа и видео проекторов измеряют в ANSI лм. Этот параметр был введен в 1982 году Американским Институтом Национальных Стандартов (ANSI) в качестве единицы, характеризующей среднюю величину светового потока проектора по девяти равномерно распределенным по площади экрана зонам. Световой поток проекторов может находиться в диапазоне от 50 до 17000 ANSI лм. Выбор требуемого светового потока должен производиться очень тщательно, с учетом размера помещения и экрана и конкретных условий освещенности. В первом приближении можно ориентироваться на рекомендации, приведенные в нижеследующей таблице.
|
Таблица требует некоторых комментариев. Термин "полная темнота" означает, что освещённость экрана не должна превышать 3-5 лк, т.е. окна должны быть плотно занавешены, оставлен только контрольный электрический свет, создающий полумрак. В больших помещениях допустимо включать электрические лампы вдали от экрана. Термин "подтемнение" означает, что освещённость экрана не должна превышать 20 лк. На практике это означает, что окна вблизи экрана должны быть плотно занавешены, яркий электрический свет отключён, особенно вблизи экрана, но в помещении достаточно светло для чтения документов. Термин "естественное или искусственное освещение" означает, что специальные меры по затемнению помещения не предпринимается. Однако необходимо предотвращать попадание на экран прямого солнечного света и отключать электрическое освещение непосредственно перед экраном. Чем больше яркость проектора, тем лучше картинка. Краски более контрастны, больше возможностей для регулировок параметров изображения. По весу выделяют следующие категории проекторов:
|
Контрастность - это отношение максимальной освещенности контрольного экрана к минимальной при проецировании белого и черного поля соответственно. С этим показателем существует неопределенность, так как в паспортных данных проекторов иногда нет ссылок на стандарт изменения, и не понятно, относятся ли данные контрастности только к центру изображения или выведены по методике ANSI. Последняя предусматривает усреднение данных измерений по весьма распределенным зонам (без центральной) отдельно для белого и черного полей и вычисление отношения средних величин, которое в итоге редко превышает 150:1. Высокая контрастность особенно важна в условиях, когда проектор работает в освещённом помещении. Равномерность освещения показывает отношение минимальной освещенности (на периферии изображения) к максимальной (в его центре); в хороших проекторах этот показатель превышает 70%. Наличие ZOOM-объектива. Большинство современных мультимедийных проекторов комплектуются варио объективами с изменяемым фокусным расстоянием (так называмые, объективы с трансфокаторами, или ZOOM-объективы). Наличие ZOOM-объектива существенно упрощает подготовку к видео показам, т.к. позволяет менять размер изображения, не передвигая проектор. В наиболее совершенных моделях объективы оснащены электроприводами, позволяющими не только вручную, но и с пульта ДУ изменять масштаб изображения и регулировать фокусировку. Количество и типы входных и выходных разъёмов (панель соединений). Проекторы могут достаточно сильно различаться составом панели соединений. Любой проектор имеет, по крайней мере, один компьютерный или видео вход для соединения с внешним источником данных. Современные проекторы имеют достаточно развитую панель соединений, включающую:
- 1 или 2 аналоговых (RGB) компьютерных входа,
- 1 RGB выход для параллельного подключения компьютерного монитора,
- несколько портов для подключения видео источников. Как правило, мультимедиа и видео проекторы способны воспринимать как композитные (низкочастотные) видео сигналы, так и более качественные сигналы формата S-video. Поэтому проекторы имеют одну или две пары композитных и S-video разъёмов. Наиболее совершенные модели имеют также раздельные входы для компонентного видео сигнала, обеспечивающего наилучшее качество изображения. Компонентный сигнал может поступать от спутниковых тюнеров HDTV и от некоторых DVD-плееров,
- 1 или 2 аудио входа,
- последние модели проекторов оснащаются также входом для цифрового компьютерного сигнала (формата DVI).
Функциональные возможности Современные мультимедийные проекторы имеют, как правило, стандартный набор функциональных возможностей, среди которых:
- наличие экранного меню и пульта дистанционного ИК управления (иногда такой пульт может превращаться в кабельный),
- инверсия изображения по горизонтали и по вертикали, что позволяет использовать просветные экраны и потолочное крепление проектора,
- возможность регулировки яркости, контрастности, чёткость изображения,
- возможность настройки цветовой гаммы,
- возможность подстройки под параметры входных компьютерных и видео сигналов,
- возможность дистанционного управления курсором компьютера (так наз. инфракрасная экранная мышь),
- возможность механической корректировки трапециидальных искажений изображения с помощью выдвижных ножек,
- возможность выбора языка меню (к сожалению, русский, как правило, отсутствует).
Кроме того, проекторы имеют дополнительные функциональные возможности, отличающиеся в разных моделях. Можно назвать наиболее распространённые:
- стоп-кадр - возможность "заморозить" изображение,
- "электронная лупа" - возможность сильного (до 30 раз) увеличения выделенного участка изображения, поступающего из компьютера,
- функция "картинка в картинке" - возможность одновременного показа изображений, поступающих от двух независимых источников,
- возможность электронной корректировки трапециидальных искажений изображения в вертикальной, а в последнее время - и в горизонтальной плоскости,
- функция A/V MUTE - затемнение экрана и исключение звука,
- функция <занавес> - открытие или закрытие части изображения,
- встроенный слот для PC-карты, что даёт возможность проводить презентации без компьютера,
- встроенный слот для опционной платы, обеспечивающей беспроводный приём управляющих и компьютерных сигналов,
- лазерная указка, встроенная в пульт дистанционного управления,
- функция IRIS - автоматическая подстройка яркости изображения в зависимости от освещённости помещения,
- наличие экономичного режима работы (уменьшение светового потока на 15-20%, обеспечивающее увеличение срока службы лампы в 1,5-2 раза),
- автоматическое управление режимом работы вентилятора в зависимости от температуры окружающей среды,
- поддержка цифровых телевизионных стандартов DVT и HDTV (телевидение высокой чёткости),
- возможность выбора формата изображения (4:3 или 16:9),
- запоминание установок проектора для большого количества источников сигнала,
- возможность замены объектива и наличие сменных длиннофокусных и короткофокусных объективов,
- возможность механического смещения объектива, что особенно важно при сведении изображений от нескольких проекторов,
- наличие сетевого концентратора, обеспечивающего возможность включения проектора в локальную сеть,
- встроенная программная защита от краж и несанкционированного использования,
- специальную функцию для работы с интерактивными досками,
- автоподсветка клавиш на панели управления,
- возможность установки собственной заставки на экране.
Документ-камера TOSHIBA
Стандартное назначение мультимедийного проектора - проецирование компьютерного или телевидео сигналов на экран. Документ-камера позволяет показать на экране "живые" тексты и предметы, что оживляет презентацию и значительно упрощает ее подготовку.
Проецирования печатного и письменного текста
Проецирование трехмерного предмета.
Отличительная особенность документ-камер проекторов TOSHIBA - это их удивительная компактность в собранном состоянии и абсолютная гибкость в выборе положения камеры при работе с ними.
Камера в рабочем положении.
Вид проектора с четырех сторон с камерой в транспортном положении.
Шарнирные соединения позволяют фиксировать камеру во время работы в любом удобном для вас положении.
Кроме возможности проецирования на экран, документ-камеры проекторов TOSHIBA ряд специальных функций:
- наложение изображений
- сканирование и запись
- фототекст
Мультимедийный проектор.
4500 ANSI люмен и четыре сменных объектива
Высокий световой поток, функция вертикального сдвига объектива (для совмещения изображения двух проекторов) для проекции на большой экран, а также в помещениях с высоким уровнем окружающего освещения. Проекторы работают и с короткого, и с дальнего расстояния благодаря четырем сменным объективам. К проекторам ссылка скрыта и ссылка скрыта можно подключить до четырех компьютеров (через локальную сеть или беспроводную связь) и демонстрировать все четыре картинки в режиме полиэкрана. Возможна также презентация без компьютера (с карточки PC-Card). Выходное отверстие вентилятора охлаждения находится на передней панели – это значит, что зрители, сидящие близко от проектора, не окажутся под струей теплого воздуха.
- Акустические системы.
BOSE
BOSE 402 Серия II - это система спроектирована для воспроизведения музыки и речи, когда требуется высокое качество, умеренно высокое звуковое давление и малые размеры. Полный диапазон частот воспроизводится четырьмя головками расширенного диапазона диаметром 11,4 см, при этом отпадает необходимость в кроссовере, который обычно ухудшает линейность частотной характеристики в речевом диапазоне.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
2.Потолочная акустика RCF
Громкоговоритель DS 313/WT
Широкополосный потолочный громкоговоритель. Номинальная/максимальная мощность 4/6 Вт, частотный диапазон 150 - 12000 Гц, чувствительность 92 дБ (1 Вт/1м), максимальный уровень звукового давления 100 дБ (1м/макс. мощность), входное напряжение 50 - 1
00 В, угол раскрыва диаграммы направленности (4000 Гц) - 50°. Габаритные размеры: диаметр 189 х 70 мм, отверстие для установки заподлицо 156 мм, максимальное возвышение над поверхностью стены 10 мм, масса 430 г, цвет - белый. Способ монтажа: в фальшь - потолок заподлицо. Динамик диаметром 130 мм закрыт металлической защитной решеткой. Имеются зажимы для быстрой установки. Громкоговоритель оборудован трансформатором для работы в системах постоянного напряжения. Громкоговоритель PL/81AВстраиваемый потолочный широкополосный громкоговоритель. Номинальная/максимальная мощность 10/20 Вт (10 - 5 - 2,5 - 1,2 Вт), диапазон частот 40 - 20000 Гц, чувствительность 97 дБ (1 м/1 Вт), максимальный уровень звукового давления 110 дБ (1 м/макс. мощность), входное напряжение 50 В - 100 В. Угол раскрыва диаграммы направленности: (1000 Гц) - 170°, (2000 Гц) - 90°, (4000 Гц) - 80°. Габаритные размеры: диаметр 266 x 112 мм. Максимальное возвышение над поверхностью стены 3 мм, диаметр отверстия для установки заподлицо 244 мм. Масса 2,35 кг. Материал - негорючий пластик, цвет белый.
- DVD
MARANTZ DV4200P
DVD4200Pro - рэковый DVD плеер начального уровня с возможностью воспроизведения MP3 с CD. Его концепция двух лазеров обеспечивает оптимальную совместимость как с дисками DVD, таки и CD/CDR/CDRW. Широкий выбор интерфейсов, включая порт ДУ, позволяют использовать приборв разнообразных задачах. Характеристики
- Воспроизведение DVD-Video, VCD, CD (включая CDR & CDRW) и CD-MP3 (ISO9660)
- Концепция двух лазеров для лучшей совместимости с дисками CD и CDR
- Встроенный декодер MP3
- Поддержка форматов Dolby Digital, DTS, MPEG и PCM
- Цифровой выход 48/96кГц
- Стерео, Dolby Surround или Virtual Surround (3D) на аналоговых выходах
- Повтор, повтор A-B, случайное (CD) и программное (CD) воспроизведение
- Поиск маркера (до 9 программируемых маркеров)
- Компрессия звука DRC (Dynamic Range Compression, если закодирована на диске DVD)
- Замедленное воспроизведение (1/16)
- Два аналоговых L/R (фоно) выхода, коаксиальный и оптический цифровые выходы
- 2 x разъема SCART с выходами RGB, S-Video & Video (фоно, PAL и NTSC)
- Порт ДУ RC6
- ИК пульт ДУ
- Комплект для монтажа в стойку 19" x 2U
- Экраны.
Теоретические сведения. В проекционных экранах используется, как правило, искусственные ткани со специальными покрытиями, отличающиеся технологией изготовления, отражательной способностью и зависимостью отражательной способности от угла обзора. Экраны различаются по следующим основным характеристикам: По способу крепления:
- напольные, в том числе на треноге и на подставке
- настенные
По механизму развертывания полотна:
- вытяжные
- приводные, в т.ч. с механическим приводом (рукояткой) и с электроприводом
- складные
Рекомендации по выбору экрана Процесс выбора экрана для проекционной системы включает решение нескольких вопросов: расчет размеров экрана, выбор поверхности, подбор модели экрана и выбор системы управления экраном. Расчет размеров экрана. Одним из самых ответственных шагов при выборе экрана является расчет его размеров на основе данных о размерах помещения и о формате (форматах) изображения. Определение ширины экрана. При определении ширины экрана обычно руководствуются двумя правилами: Ширина экрана:
- не должна превышать 1/2 расстояния до первого ряда зрителей;
- не должна быть меньше 1/6 расстояния до последнего ряда зрителей.
Если в результате расчета образовался некоторый диапазон возможных размеров, то предпочтительным является больший по размерам экран. Определение высоты экрана. Как правило, высота экрана не должна быть менее 1/8 расстояния до последнего ряда зрителей. Однако на ее выбор могут повлиять высота потолков и формат изображения. Расстояние до пола Расстояние от нижней границы экрана до пола должно быть таким, чтобы все зрители могли видеть нижнюю границу изображения. В большинстве случаев это расстояние не меньше 1 метра. Формат изображения, Рассчитанные на основе данных о помещении размеры экрана могут подвергнуться изменениям вследствие определенного формата изображения, который поддерживается используемым проекционным оборудованием. Формат изображения - -это соотношение его сторон. Если предполагается использование сразу нескольких форматов, они все должны быть учтены при расчете высоты экрана. При этом следует выбрать экран, имеющий наибольшую высоту, что подойдет для всех используемых форматов. Наиболее известные форматы изображений
- квадратный -1:1
- видео - 4:3 или 1.33:1
- формат 35 мм слайдов - 3:2 или 1.5:1
- формат телевидения высокой четкости (HDTV) - 16:9 или 1.78:1
- широкоэкранное изображение - 1.85:1
- кинематографический формат - 2.35:1

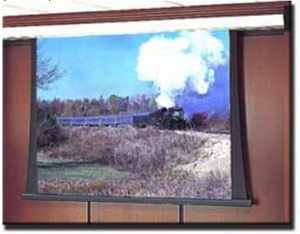

Форматы экранов Большинство моделей рулонных экранов изготавливаются с форматом 1:1 или с форматом 4:3. Модели с форматом 1:1 подходят для большинства приложений. Они наиболее универсальны и могут быть приспособлены для работы с широким спектром проекционного оборудования, поддерживающим формат от квадратного до кинематографического путем изменения их вертикального размера. Экраны видеоформата (4:3) предназначены для использования с видеопроекторами. Поскольку формат этих моделей жестко определен, то их номинальный размер часто определяют размером диагонали. Выбор покрытия экрана Экраны для прямой проекции производятся из двух различных материалов: текстильного и винилового.
Экраны на текстильной основе Отражающая поверхность таких экранов покрыта тканным текстильным материалом. Такие экраны имеют очень ровную и плоскую поверхность благодаря устойчивости материала и весу растягивающего экран стержня. Они удобны для всех типов проекций с прозрачных носителей (слайды, прозрачные пленки и т.п.). Их также используют с мультимедиа-проекторами и проекторами на электронно-лучевых трубках для демонстрации компьютерной и видео графики. Экраны на текстильной основе больших размеров могут иметь незаметные горизонтальные швы на стыках полотен. Виниловые экраны Экраны из винилового полотна необходимо предварительно растягивать, чтобы обеспечить ровную плоскую поверхность. Для этого используются специальные системы натяжения, встроенные в рулонные экраны. Благодаря натяжению поверхность экранов можно сделать абсолютно плоской, что обеспечивает высокое качество изображения. Такая поверхность предпочтительна для любой проекции. Вследствие роста популярности мультимедиа-проекторов применение виниловых экранов выросло за последние годы в геометрической прогрессии. Покрытия экранов на текстильной основе Белое матовое покрытие - это стандарт, с которым сравниваются все другие покрытия. Оно состоит из матового винилового слоя, нанесенного на текстильную основу. В качестве основы используется стекловолоконная ткань, обеспечивающая жесткость и сохраняющая плоскую форму. Белое матовое покрытие рассеивает попадающий на него свет одинаково во всех направлениях. Поэтому изображение, демонстрируемое на таком экране, прекрасно видно под любым углом зрения. Такое покрытие обеспечивает хорошую цветопередачу и прекрасную четкость изображения благодаря своей гладкой поверхности. Рекомендуется для экранов, используемых с проекторами, имеющими высокий световой поток. Бисерное покрытие изготовлено нанесением на белый матовый материал микроскопических стеклянных бисерин сферической формы. Они отражают основную часть падающего на них света в направлении источника. В результате проецируемое на такой экран изображение оказывается заметно ярче, если смотреть на него под прямым углом. Эта особенность позволяет использовать экраны с бисерным покрытием с проекционными устройствами, имеющими низкий световой поток, включая жидкокристаллические панели и многие мультимедиа-проекторы. Поскольку эти экраны отражают свет в направлении источника, их не следует использовать с проекторами, закрепленными под потолком. Экраны с бисерным покрытием допускают более яркое освещение в помещении. Покрытия экранов на виниловой основе Покрытие М2500 обладает превосходной отражательной способностью в сочетании с возможностью улучшать контрастность изображения. В результате изображение получается заметно ярче и контрастнее. Экраны с покрытием М2500 могут использоваться с любым проекционным оборудованием. При этом они допускают более яркое освещение в помещении, чем любые другие экраны для прямой проекции.
M
EDIUM Standart Type D - удобная мобильная конструкция и качественная проекция Сворачивающийся в рулон экран на устойчивой треноге. Высота может плавно меняться, обеспечивая выбор всех форматов и оптимальную видимость каждого из них. Гарантирует четкое изображение благодаря устройству натяжения экрана и широкому углу обзора. Высококачественная белая матовая поверхность дает яркое изображение. Оптимальное расположение центра тяжести делает этот экран удобным при переноске. Baronet - компактный экран с практически бесшумным электродвигателем, смонтированным внутри вала; один из самых экономичных и популярных моторизованных экранов. Универсальные крепежные скобы п
озволяют быстро инсталлировать экран на стене, а небольшой корпус очень уместен в условиях ограниченного пространства зала. Белое матовое покрытие полотна дает возможность наблюдать изображение практически из любой точки благодаря широкому углу обзора.Стандартное назначение мультимедийного проектора - проецирование компьютерного или телевидео сигналов на экран. Документ-камера позволяет показать на экране "живые" тексты и предметы, что оживляет презентацию и значительно упрощает ее подготовку.
2.8 Программное обеспечение,
Windows XP MCE2005
Операционная система Windows XP Media Center Edition 2005 позволяет превратить персональный компьютер в мультимедийный центр. С помощью удобного пульта ДУ можно легко и просто воспроизводить различные аудио/видео-файлы, DVD, прослушивать музыку, смотреть телевизор (с возможностью паузы и записи), слушать FM-радио, смотреть фотографии и т.д. Всё это обеспечивает оболочка Microsoft Windows XP MCE2005.
Вместе с тем вы получаете полноценный компьютер и при необходимости можете запустить игру, текстовый редактор, браузер или любые другие приложения. Кроме того, вы сможете воспроизводить практически любые медиа-файлы, поскольку для поддержки нового формата достаточно просто установить кодек.
В октябре 2005 года Microsoft представила русскую версию Windows XP MCE2005. Кроме русскоязычного интерфейса теперь появилась возможность скачивания локализованной программы телепередач.
К
онфигурация ПК

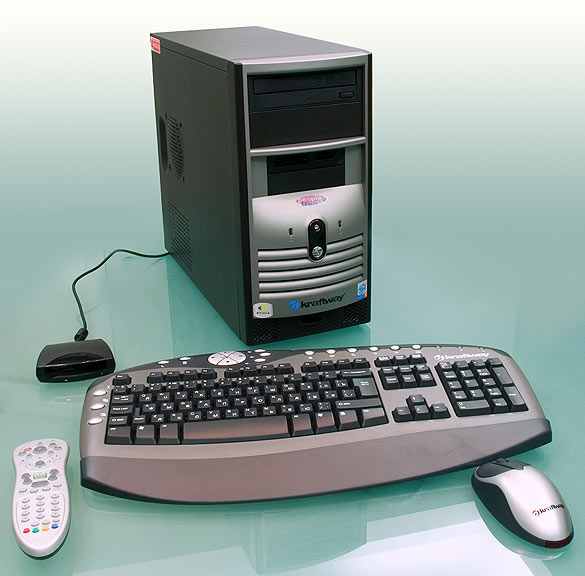

Kraftway решила не использовать какой-либо вычурный корпус, построив медиа-центр на "мини-башне" с двумя 5,25" и двумя внешними 3,5" отсеками. Подобное решение позволило снизить цену медиа-центра. На передней панели установлены 2 порта USB, выход на наушники и вход микрофона. Вместо дисковода используется считыватель флэш-карт форматов SD/MMC, MS/MS Pro, SM, CF.
Корпус выкрашен чёрным с серебристыми пластиковыми вставками на передней панели. Как нам кажется, он неплохо впишется в стойку рядом с другой бытовой техникой.
Минимальный уровень шума ПК. Его работу в обычном режиме (просмотр DVD, телевизора, прослушивание музыки) вряд ли можно вообще заметить. Только при полной загрузке процессора (Prime 95) компьютер можно было услышать, да и то если находиться рядом с корпусом.
На задней панели ПК расположены следующие разъёмы: PS/2 для мыши и клавиатуры, 2 COM-порта, LPT-порт, 4 USB, 1 FireWire (6-контактный), RJ-45 сеть, 6 звуковых гнёзд (настраиваются через драйвер). Видеокарта обеспечивает выходы VGA, DVI, а также, с помощью переходника, даёт вход и выход S-Video, композитный вход ("тюльпан"), компонентный выход (Y, Pb, Pr).

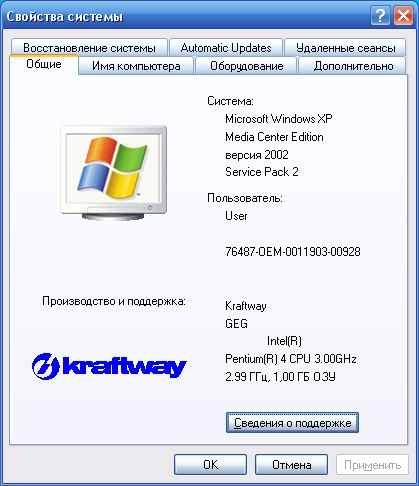

Подробная конфигурация Kraftway idea KR53MC представлена в следующей таблице.
| Системное аппаратное обеспечение | |
| Процессоры Socket 775 | Intel Pentium 4 530 (3,0 ГГц, Prescott 1 Мбайт кэша L2) |
| Платформа | Gigabyte GA-8I945PMF Чипсет Intel 945P |
| Память | 2x 512 Мбайт Samsung PC-4300 DDR2-533 (266 МГц, CL4-4-4-11) |
| Жёсткий диск | Seagate ST4120026AS 120 Гбайт, 7200 об/мин, кэш 8 Мбайт, SATA150 |
| Сеть | Marvell 1 Гбит/с |
| Оптический привод | NEC ND-2500A |
| Графическая карта | nVidia GeForce 6600 |
| Тюнер | nVidia NVTV |
Медиа-центр Kraftway в работе

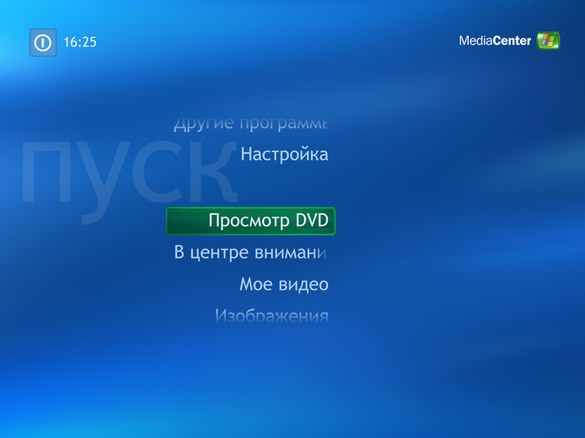

Просмотр DVD и фильмов

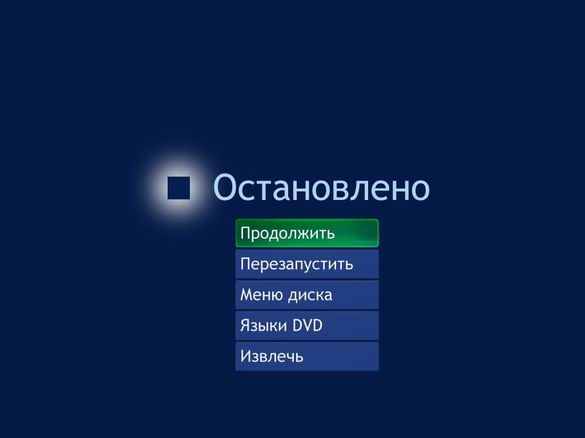

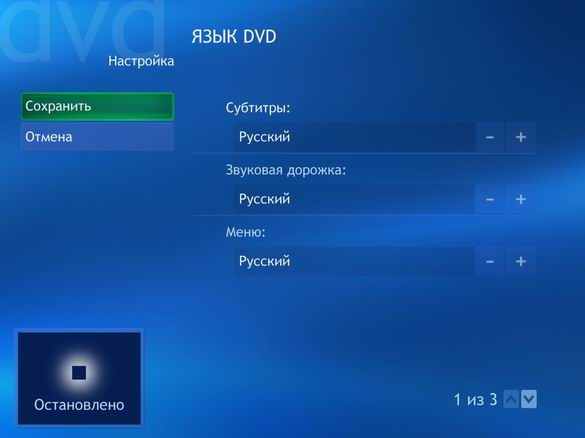

Здесь никаких сюрпризов мы не выявили. Система начинала автоматически воспроизводить DVD после установки диска в лоток привода. Вся навигация работала без проблем, переключался язык, субтитры и т.д. Конечно, русский интерфейс очень порадовал.
Кроме DVD, система автоматически распознаёт и другие форматы: AVI, VMW, MPEG и т.д. Всё зависит от установленных в систему кодеков. Так что здесь преимущество MCE2005 налицо.

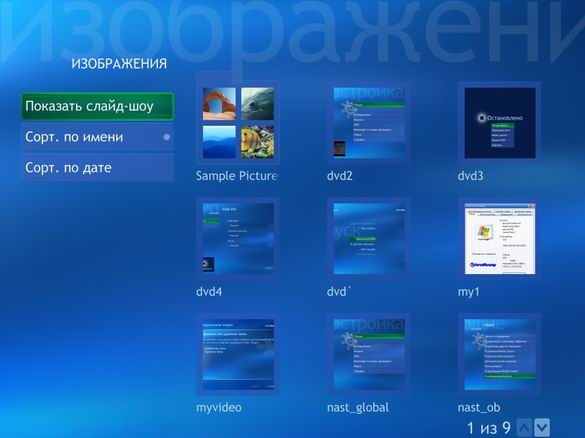

Просмотр фотографий, прослушивание музыки, FM-тюнер
можно просматривать фотографии в разных форматах. При этом возможен режим слайд-шоу с разными эффектами перехода. Медиа-центр позволяет прослушивать музыку. Благодаря встроенному FM-тюнеру вы получаете доступ к радиостанциям. В принципе
Заключение.
В ходе проведенного проекта были получены следующие результаты:
Разработан проект нового мультимедийного конференц-зала. Подобранно техническое оборудование. Подобрано благоприятное расположение учебной зоны. Определены плюсы и минусы его оснащения, и рассмотрены различные варианты его использования.
В ходе реализации проекта по созданию мультимедийного конференц-зала в аудитории № 335, возможны различные дополнения в его оснащение, также как технические доработки, в зависимости от изменения направленности его использования.
В данном проекте, показано, что различные учебные процессы, широко позволяют использовать мультимедийные технологии.
P.S
Результаты данного проекта, могут изменятся по ходу дальнейшего определения финансовых возможностей, и конечного подтверждения проекта.
Использованные информационные ресурсы.
- Е.С.Полат, М.Ю.Бухаркина Новые педагогические и информационные технологии в системе образования. Учеб. Пособие: Издательский центр «Академия» 2002 г.
- И.Г.Захкрова Информационные технологии в образовании Учеб. Пособие: Издательский центр «Академия» 2003 г.
- Г.М.Коджаспирова,К.В.Петров Технические средства обучения Учеб. Пособие: Издательский центр «Академия» 2001 г.
Интернет ресурсы.
- «Институт новых технологий Москва 2005г » ссылка скрыта
- А.И.Бурди Компания «Проминформ»
ссылка скрыта
- Компания «Polymedia» Москва 2003г.
ссылка скрыта
- ссылка скрыта
- Компания «Merlin» Москва 2005г. ссылка скрыта
- Компания «Белаг» Санкт-Петербург.
ссылка скрыта
- Медиа-центр "Kraftway idea MC" ссылка скрыта
