Раздел 6 Устройства подготовки и ввода информации
Для обработки информации с помощью ПК пользователь должен ввести информацию в компьютер. Основными устройствами ввода данных и управления системой являются клавиатура, мышь, джойстик. Однако все большее распространение получают такие устройства ввода информации, как сканер, цифровая камера, дигитайзер.
Тема 6.1. Клавиатура.
План
- Назначение и принцип действия клавиатуры.
- Виды клавиатур.
1. Назначение и принцип действия клавиатуры.
Клавиатура (Keyboard) является основным устройством ввода информации в ПК, хотя мышь все больше берет на себя выполнение функций управления.
Принцип действия клавиатуры представлен на рис. 6.1. Основным элементом клавиатуры являются клавиши. Сигнал при нажатии клавиши регистрируется контроллером клавиатуры и передается в виде так называемого скэн-кода на материнскую плату. Скэн-код — это однобайтовое число, младшие 7 бит которого представляют идентификационный номер, присвоенный каждой клавише. На материнской плате ПК для подключения клавиатуры также используется специальный контроллер.
Когда скэн-код поступает в контроллер клавиатуры, инициализируется аппаратное прерывание, процессор прекращает свою работу и выполняет процедуру, анализирующую скэн-код. Скэн-код трансформируется в код символа (так называемые коды ASCII). При этом обрабатывающая процедура сначала определяет установку клавишей и переключателей, чтобы правильно получить вводимый код (например, «ф» или «Ф»). Затем введенный код помещается в буфер клавиатуры, представляющий собой область памяти, способную запомнить до 15 вводимых символов. Контроллер клавиатуры выполняет функции самоконтроля в процессе загрузки системы. Процесс самоконтроля при загрузке отображается однократным миганием трех индикаторов клавиатуры.
2. Виды клавиатур.
По конструктивному исполнению клавиатуры подразделяются на клавиатуры с пластмассовыми штырями, со щелчком, с микропереключателями и сенсорные.

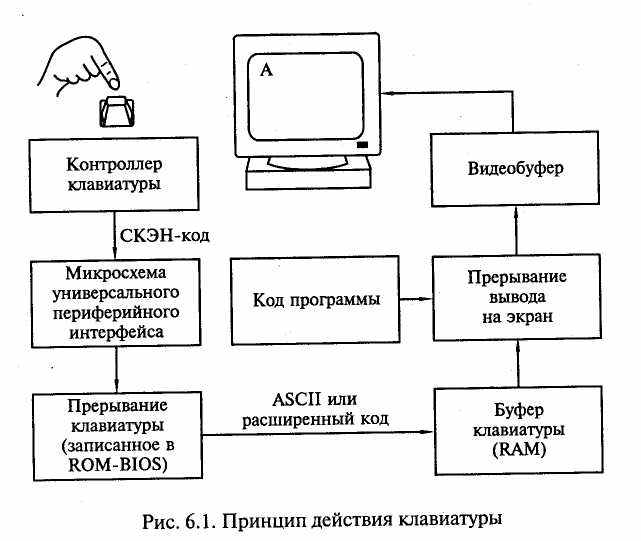

Рис 6.1. Принцип действия клавиатуры.
Клавиатуры с пластмассовыми штырями выполняются таким образом, что под каждой клавишей находится пластмассовый штырь, установленный вертикально, нижний конец которого выполнен в виде штемпеля (клейма), изготовленного из композиции резины с металлом. Ниже этого резинового штемпеля находится пластина с контактными площадками, неподвижно установленная на корпусе панели. При нажатии клавиши штемпель соприкасается с контактными площадками, замыкается электрическая цепь, что воспринимается контроллером клавиатуры. Недостатком такой клавиатуры является высокая чувствительность клавиши к вибрации при нажатии, что приводит к многократному отображению символа на экране при печати с высокой скоростью.
Клавиатура со щелчком выполнена так, что при нажатии клавиши ее механическое сопротивление становится тем больше, чем глубже она нажимается. Для преодоления этого сопротивления необходимо затратить определенную силу, после чего клавиша нажимается легко. Нажатие и отпускание клавиши сопровождается щелчком, отсюда и название. Клавиатуры со щелчком позволяют обеспечить уверенность в том, что клавиша нажата, а это повышает скорость ввода информации.
Клавиатуры с микропереключателями имеют характеристики, аналогичные клавиатурам со щелчком. Но микропереключатели, в том числе герконы (герметические контакты), характеризуются большей прочностью и длительным сроком службы.
Клавиатуры с герконами содержат переключатели клавишей с пружинными контактами из ферромагнитного материала, помещенными в герметизированный стеклянный баллон. Контакты приходят в соприкосновение (или размыкаются) под действием магнитного поля электромагнита, установленного снаружи баллона.
Принцип действия сенсорной клавиатуры основан на усилении разности потенциалов, приложенной к чувствительному элементу. Количество этих элементов соответствует количеству клавишей. В качестве чувствительных элементов используются токопроводящие контактные площадки в виде, например, одного или двух прямоугольников, разделенных небольшим зазором. В момент касания пальцем контактных площадок статический потенциал усиливается специальной схемой, на выходе которой формируется сигнал, аналогичный сигналу, возникающему при нажатии клавиши обычной механической клавиатуры. Сенсорные клавиатуры самые долговечные, поскольку в них отсутствуют какие-либо механические элементы и информация о нажатии «клавиши» формируется только электроникой.
Драйвер клавиатуры служит для отображения на экране набранного на клавиатуре и обычно является составной частью любой операционной системы. Драйвер клавиатуры операционной системы MS-DOS называется KEYB.COM. После установки операционной системы DOS он находится, как правило, в директории DOS. При установке операционной среды Windows 95/98 драйвер клавиатуры автоматически записывается в стартовом файле AUTOEXEC.BAT.
Со времени появления первого персонального компьютера вплоть до 1995 г. внешний вид и структура клавиатуры оставались неизменными. Но в 1995 г., после выхода операционной системы Windows 95, привычные 101-клавишные устройства были заменены клавиатурами со 104/105 клавишами. Клавиши были добавлены, чтобы реализовать некоторые возможности новой операционной системы.
Большинство современных клавиатур снабжено тремя специальными клавишами, предназначенными для работы в операционной системе Windows 95/98/МЕ; они расположены в нижней части клавиатуры, рядом с клавишами Ctrl и Alt.
Клавиатуры с дополнительными функциональными возможностями. Существуют клавиатуры, отличающиеся от стандартных дополнительными функциональными возможностями. Они могут быть как простыми (со встроенными калькулятором и часами), так и сложными (со встроенными устройствами позиционирования (манипуляторами), особой раскладкой или формой и возможностью перепрограммирования клавиш).
Примером может являться Elegance 5000 — мультимедийная модель, содержащая дополнительно четырнадцать кнопок в ряду над стандартными функциональными клавишами (рис. 6.15). Самая крупная отвечает за включение и выключение АТХ-компьютера. Мультимедийные кнопки выполняют типичные операции: уменьшение и увеличение громкости звука (в микшере Windows), пуск/пауза воспроизведения звука, стоп, трек вперед и трек назад для CD/DVD/MP3 программных плейеров. Интернет/офисные кнопки выполняют быстрый вызов браузера, почтовой программы, поиска файлов, избранного калькулятора, а также переход на предыдущий и последующий просмотренные сайты. Все четырнадцать дополнительных кнопок работают только в Windows 2000/XP.
Беспроводные клавиатуры. В последнее время большинством производителей выпускается новый тип клавиатур — беспроводные. Такая клавиатура содержит инфракрасный или радиопередатчик, а приемник с помощью кабеля подключается к стандартному разъему клавиатуры системной платы. Естественно, такая клавиатура существенно дороже стандартной и чаще всего используется в домашних системах (см., например, табл. 6.1).

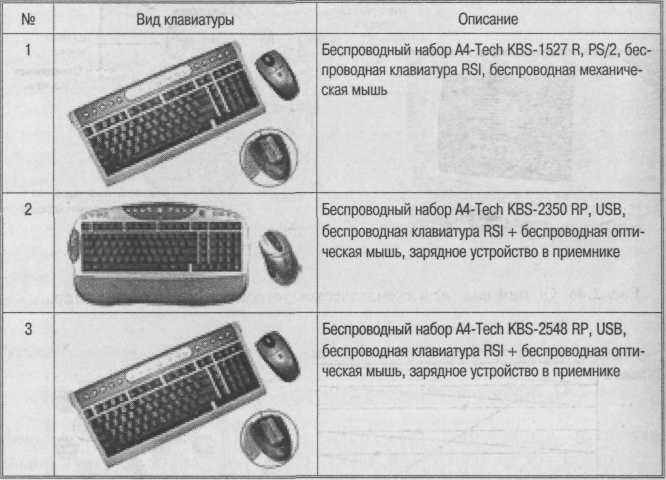

Таблица 6.1
Некоторые примеры беспроводных клавиатур
Контрольные вопросы.
- Каково назначение клавиатуры?
- Опишите процесс прохождения сигнала от клавиатуры к системе.
- Какие существуют виды клавиатур. Принцип их работы.
