Раздел 5. Печатающие устройства.

Печатающие устройства как периферийные устройства персональных компьютеров широко используются в различных областях: управленческой, инженерной, дизайнерской. Совершенствование печатающих устройств идет в направлении повышения скорости печати, качества изображения, надежности устройств и снижения стоимости эксплуатации и расходных материалов.

Для выведения текстовой и графической информации применяются принтеры, а для информации в виде чертежей — плоттеры.

Принтеры — устройства вывода данных из ЭВМ, преобразующие информационные ASCII-коды в соответствующие им графические символы и фиксирующие эти символы на бумаге.

Классификацию принтеров можно выполнить по целому ряду характеристик:

• способу формирования символов (знакопечатающие и знакосинтезирующие);

• цветности (черно-белые и цветные);

• способу формирования строк (последовательные и параллельные);

• способу печати (посимвольные, построчные и постраничные);

• скорости печати;

• разрешающей способности.


Принтеры обычно работают в двух режимах: текстовом и графическом.

При работе в текстовом режиме принтер принимает от компьютера коды символов, которые необходимо распечатать из знакогенератора самого принтера. Многие изготовители оборудуют свои принтеры большим количеством встроенных шрифтов. Эти шрифты записаны в ROM принтера и считываются только оттуда.

Для печати текстовой информации существуют режимы печати, обеспечивающие различное качество:

• черновая печать (Draft);

• типографское качество печати (NLQ — Near Letter Quality);

• качество печати, близкое к типографскому (LQ — LetterQuality);

• высококачественный режим (SQL — Super Letter Quality).


В графическом режиме на принтер направляются коды, определяющие последовательности и местоположение точек изображения.

По способу нанесения изображения на бумагу принтеры подразделяются на принтеры ударного действия, струйные, фотоэлектронные и термические.

Тема 5.1. Принтеры ударного типа

План.

1. Типовый принтер.

2. Игольчатый принтер.

3. Характеристики печати принтеров ударного типа.


1. Типовый принтер.

Типовый принтер (ударение на первом слоге) очень напоминает электрическую пишущую машинку, как по издаваемому шуму, так и по принципу работы.

Типовый диск представляет собой пластмассовый диск со спицами. На концах этих спиц располагаются прямоугольные пластинки, на которых, как штемпели, нанесены типы (буквы, цифры и знаки препинания). Типовый диск укреплен на оси таким образом, что он располагается перпендикулярно валу и бумаге. Ось приводится в движение (управляется) шаговым двигателем. Позади диска находится ударный механизм.

Шаговый двигатель вращает типовый диск до тех пор, пока желаемый знак не окажется точно перед ударником. В этот момент срабатывает ударник, и конец спицы прессуется на красящую ленту, которая находится между спицей и бумагой, и таким образом происходит печать символа.

Типовый принтер имеет следующие достоинства:

• дает очень чистое изображение букв, конечно, в предположении (как и для всех принтеров, использующих красящую ленту), что лента достаточно черная и неизношенная;

• различные типовые диски взаимозаменяемы, таким образом, благодаря замене диска можно изменить шрифт.


К основным недостаткам таких принтеров можно отнести следующие:

• Низкая скорость печати от 30 до 40 знаков в минуту.

• Недостаточная универсальность типовых принтеров, которая препятствует их широкому распространению. Печатая на типовом принтере, вы всегда располагаете одним шрифтом и не можете выделить отдельные места документа курсивом или жирным начертанием (это можно сделать, только остановив принтер на соответствующем месте и заменив типовый диск).

• Невозможность печати графического изображения.


Представленные выше достоинства и недостатки говорят о том, что типовые принтеры можно применять только в машинописных бюро, где для оформления документа кроме чистоты ничего не требуется. Но даже в этой области имеется лучшая и универсальная альтернатива, сопоставимая по уровню цен, — это игольчатые принтеры.


2. Игольчатый принтер

Игольчатый принтер (Dot-Matrix-Printer) долгое время являлся стандартным устройством вывода для PC. В то время, когда струйные принтеры работали еще неудовлетворительно, а цена лазерных была достаточно высока, игольчатые принтеры повсеместно использовались с компьютерами. Они еще применяются и сегодня. Достоинства этих принтеров определяются, в первую очередь, скоростью печати и их универсальностью, которая заключается в способности работать с любой бумагой, а также низкой стоимостью печати.

При выборе принтера нужно исходить из задач, которые будут перед ним поставлены. Если необходим принтер, который должен целый день без перерыва печатать различные формуляры, или скорость печати важнее, чем качество, то дешевле использовать игольчатый принтер. Если необходимо получать на бумаге качественное изображение, то используйте струйный или лазерный принтер, однако при этом, естественно, себестоимость каждого листа существенно возрастет.

Принцип, по которому игольчатый принтер печатает знаки на бумаге, очень прост.

В отличие от типового или принтера с шаровой головкой, в игольчатых (матричных) принтерах (Dot-Matrix-Printer) изображение формируется несколькими иголками, расположенными в головке принтера. Иголки обычно активизируются электромагнитным методом. Каждая ударная иголка приводится в движение независимым электромеханическим преобразователем на основе соленоида. Принцип действия иглы матричного принтера показан на рис. 5.1. Головка двигается по горизонтальной направляющей и управляется шаговым двигателем. Бумага втягивается валом, а между бумагой и головкой принтера располагается красящая лента. Многие принтеры выполняют печать как при прямом, так и при обратном ходе.

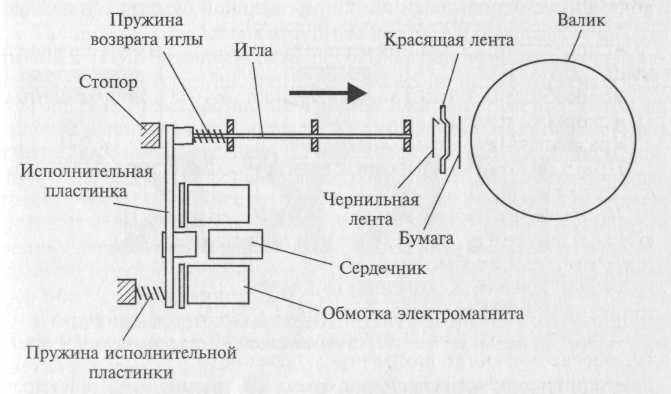

Рис. 5.1. Принцип действия иглы матричного принтера


9-игольчатый принтер является преемникам так называемого игольчатого ударного принтера — первого принтера в этой категории. Как уже видно из его названия, в головке принтера находятся 9 иголок, которые, как правило, располагаются вертикально в один ряд.

Благодаря горизонтальному движению головки принтера и активизации отдельных иголок напечатанный знак образует как бы матрицу, причем отдельные буквы, цифры и знаки "заложены" внутри принтера в виде бинарных кодов. По этой причине головка принтера "знает", какие иголки и в каких позициях необходимо активизировать, чтобы, например, создать за 10 шагов головки букву "К" (рис. 5.2).

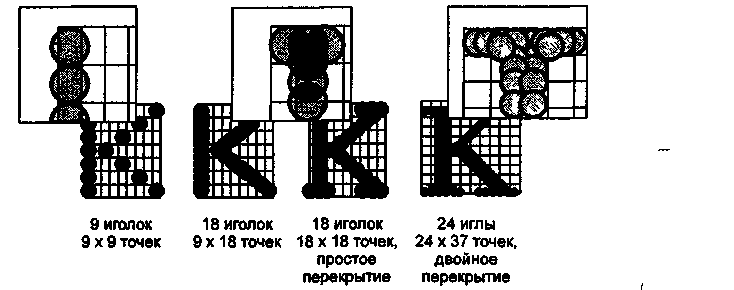

Рис 5.2. Матрица для буквы «К», зависящая от количества иголок в головке.


Хотя наличие девяти иголок в головке принтера обеспечивает высокую скорость печати, однако хорошего качества достичь не удается.

Для улучшения качества каждую строку пропечатывают два раза, при этом отдельные точки, составляющие знаки, несколько смещаются при втором проходе печати. Такой метод хотя и улучшает качество изображения, но, естественно, увеличивает время процесса печати.

Дальнейшим развитием 9-игольчатого принтера стал 18-игольчатый принтер, правда, его технология не имела успеха. В качестве предшественника 24-игольчатого принтера он имел расположение иголок в головке в два ряда по 9 иголок.

В 24-игольчатых принтерах, сегодняшнем стандарте матричных принтеров, используется технология последовательного расположения иголок в два ряда. Вследствие того, что иголки в соседних рядах сдвинуты по вертикали, точки на распечатке перекрываются таким образом, что их трудно различить.

Иголки расположены в два ряда по 12 штук. Для 24-игольчатых принтеров также имеется возможность перемещения головки дважды по одной и той же строке, чтобы знаки пропечатывались еще раз с небольшим смещением. Изображение буквы, возникающее таким образом, только при тщательном рассмотрении можно идентифицировать как "произведение" игольчатого принтера. Поэтому такое качество печати обозначают как LQ, что является сокращением от Letter Quality (машинописное качество). Несколько худшую по качеству печать соответственно обозначают NLQ (Near Letter Quality).

У строчного принтера головка отсутствует, но имеется печатающая планка, которая от начала до конца укомплектована иголками. Таким образом, при печати изображения матрица, соответствующая строке, полностью переносится на бумагу.

Так как головка принтера не должна двигаться слева направо или справа налево, а строка печатается целиком за один раз, то это, конечно же, дает существенное преимущество в скорости печати. Такие принтеры выпускаются фирмами Genicom и Dataproducts. Скорость печати достигает 1500 строк в минуту (примерно 20 страниц в минуту).


3. Характеристики печати принтеров ударного типа.

В качестве основных параметров ударных принтеров можно рассмотреть следующие.

Скорость печати

Изготовители всегда указывают теоретическую скорость печати, т. е. максимально возможную скорость чернового (Draft) режима, при этом качество печати не играет роли. LQ-печать для игольчатых принтеров длится, конечно же, дольше.

Еще дольше приходится ожидать печать графики, потому что при этом набор знаков не читается из внутренней памяти (RDM) принтера, а каждая печатаемая точка должна рассчитываться.

Единицей измерения скорости печати обычно является число знаков, которое принтер переносит на бумагу за 1 с (characters per second — cps).

Объем памяти

Игольчатые принтеры оборудованы внутренней памятью (буфером), которая принимает данные от PC. Объем памяти недорогих игольчатых принтеров составляет от 4 до 64 Кбайт. Хотя, конечно же, существуют модели, имеющие и больший объем памяти (например, Seikosha SP-2415 имеет буфер размером 175 Кб). В области принтеров, как и во всем компьютерном мире, действует правило: чем больше памяти, тем лучше.

Шум

Игольчатый принтер является механическим устройством, а работа механических узлов всегда сопровождается шумом. Если вы не можете работать при постоянном шуме, то переместите принтер в другое место (что проблематично, если расстояние от PC превышает 10 м, о чем указано в главе 6) или установите принтер в звуконепроницаемую коробку, которую можно приобрести в солидном компьютерном центре.

Фирмы-изготовители игольчатых принтеров применяют различные технические решения, чтобы уменьшить шум. Для некоторых принтеров можно включить так называемый тихий режим (Quiet Mode). Правда, такое понижение шума обойдется снижением скорости печати в два раза. Лучше оборудуйте внутреннюю сторону корпуса изоляцией, например, из пенопласта.

Разрешение

Так же, как и для других устройств вывода, качество печати зависит от разрешения принтера, т. е. количества точек, которое печатается на одном дюйме (dots per inch — dpi). Для игольчатого принтера разрешение играет роль собственно только тогда, когда он печатает в графическом режиме, где должно точно рассчитываться положение каждой отдельной точки на бумаге. При печати обычных текстовых знаков следует помнить, что для механических принтеров существенную роль играют и другие факторы, такие как точность позиционирования головки принтера, количество иголок и качество красящей ленты.

Цветная печать

Только сравнительно небольшое число игольчатых принтеров имеют опцию цветной печати. Это можно объяснить тем, что когда на рынке появились первые модели 24-игольчатых цветных принтеров, цена на цветные струйные принтеры уже существенно упала. А качество цветной печати 24-игольчатого принтера, которое реализовано с помощью многоцветной красящей ленты, не идет ни в какое сравнение с качеством печати на струйном принтере.

Шрифты

Многие изготовители оборудуют свои принтеры большим количеством встроенных шрифтов. Эти шрифты записаны в ROM принтера и считываются только оттуда. В связи с этим следует обратить внимание на моменты, указанные ниже.

• Эти шрифты могут использоваться программным обеспечением, если установлен "родной" драйвер принтера. Обычно программы обработки текста "не знают" шрифты, встроенные в принтер, и всегда используют стандартный шрифт.

• При работе в системе Windows изобилие шрифтов TrueType обесценивает наличие большого количества встроенных в принтер шрифтов.


Контрольные вопросы.

1. Чем отличаются текстовый и графический режимы работы принтеров?

2. Опишите принцип действия и характеристики типового принтера.

3. Как организуется печать в игольчатом принтере?

4. Приведите характеристики принтеров ударного типа.

5. В каких случаях рекомендуется применение матричных принтеров?
