15.3.5. Измерение сопротивления постоянному току.
Проводится при К.
а)контактов.
Измерение производится у разъединителей и отделителей напряжением 35кВ и
выше, а также у разъединителей на 600А и более всех напряжений. У шинных разъеди-
нителей измерение сопротивления и связанное с этим снятие напряжения со стороны
шин производится только в том случае, если обнаружена неисправность контактов, на-
пример, потемнение, повышенный нагрев и т.п.
Измеренное значение сопротивления должно быть не выше 150% исходных дан-
ных или данных, приведенных в табл. 15.1.
б) обмоток включающей и отключающей катушек.
Измеренное значение сопротивления катушек должно соответствовать заводским
данным. Методика измерения сопротивления постоянному току контактной системы и
обмоток приведены в п. 1.4. Настоящего Пособия.
15.3.6. Измерение усилия вытягивания ножа из неподвижного контакта разъ
единителя или отделителя.
Проводится при К.
Измерение рекомендуется производить у разъединителей и отделителей, рабо-
тающих при токах более 90% номинального значения.
Измерительные значения вытягивающих усилий должны соответствовать данным,
приведенным в табл. 15.6.
Таблица 15.6. Наибольшее допустимое усилие вытягивания одного ножа
из неподвижного контакта
| Номинальный ток, А | Усилие вытягивания, кН (кгс) |
| 400-600 | 0,2 (20) |
| 1000-2000 | 0,4 (40) |
| 3000 | 0,8 (80) |
15.3.7. Проверка работы разъединителя, короткозамыкателя и отделителя,
имеющего электрические привод.
Проводится при К.
Проверка работы производится путем 3-5 краткого включения и отключения при
номинальном напряжении оперативного тока.
15.3.8. Определение времени движения подвижных частей короткозамыкате-
лей и отделителей.
Проводится при К.
Время движения подвижных частей определяется у короткозамыкателей и отде-
лителей при отключении.
Измеренное время движения подвижных частей должно отличаться от значений,
приведенных в табл. 15.7., не более чем на ±10%.
Таблица 15.7. Наибольшее допустимое время движения подвижных частей
отделителей и короткозамыкателей
| Номинальное напряжение, кВ | Время с момента подачи импульса, с | |
| до замыкания контактов при включении короткозамыкателя | до размыкания контактов при отключении отделителя | |
| 35 110 150 220 | 0,4 0,4 0,5 0,5 | 0,5 0,7 0,9 1,0 |
16. КОМПЛЕКТНЫЕ ЭКРАНИРОВАННЫЕ ТОКОПРОВОДЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ И ШИНОПРОВОДЫ.
16.1. Общие положения.
Для передачи и распределения электроэнергии применяют токопроводы, т.е. уст-
ройства, состоящие из неизолированных или изолированных проводников и относящих-
ся к ним изоляторов, защитных оболочек, ответвлительных устройств, поддерживаю-
щих и опорных конструкций.
В зависимости от вида проводников токопроводы подразделяются на гибкие (при
использовании проводов) и жесткие (при использовании Шин). Жесткий токопровод до
1кВ заводского изготовления, поставляемой комплектно секциями, называется шино
проводом.
16.2. Нормы приемо-сдаточных испытаний комплектных экранированных токопроводов с воздушным охлаждением и шинопроводов.
16.2.1. Объем приемо-сдаточных испытаний.
В соответствии с требованиями ПУЭ полностью смонтированные токопроводы
испытываются в следующем объеме:
1. Испытание повышенными напряжением промышленной частоты.
2. Проверка качества выполнения болтовых и сварных соединений.
3. Проверка состояния изоляционных прокладок.
4. Осмотр и проверка устройства искусственного охлаждения токопровода.
16.2.2. Испытание повышенным напряжением.
Испытательное напряжение изоляции токопровода при отсоединенных обмотках
генератора, силовых трансформаторов и трансформаторов напряжения устанавливае-
мых согласно табл. 16.1.
Т а б л и ц а 16.1. Испытательное напряжение промышленной
частоты для изоляции токопровода
| Класс напряжения, кВ | Испытательное напряжение кВ, токопровода с изоляцией | |
| Фарфоровой | Смешанной (керамической и из твердых органических материалов) | |
| 6 | 32 | 28,8 |
| 10 | 42 | 37,8 |
| 15 | 55 | 49,5 |
| 20 | 65 | 58,5 |
Длительность приложения нормируемого испытательного напряжения токопро-
вода с чисто фарфоровой изоляцией 1 мин. Если изоляция токопровода содержит эле
менты из твердых органических материалов, продолжительность применения испыта-
тельного напряжения 5 мин.
16.2.3. Проверка качества выполнения болтовых и сварных соединений.
Выборочно проверяется затяжка болтовых соединений токопровода.
Если монтаж токопровода осуществляется в отсутствии заказчика, производится
выборочная разборка 1-2 болтовых соединений токопровода с целью проверки качества
выполнения контактных соединений.
Сборные соединения подвергаются осмотру в соответствии с инструкцией по
сварке аллюминия или при наличии соответствующих установки — методом рентгено-
или гаммадефектолоскопии или другими рекомендованными заводом-изготовителем
способом.
16.2.4. Проверка состояния изоляционных прокладок
Данная проверка производится у токопроводов, кожухи которых изолированы от
опорных металлоконструкций. Проверка целости изоляционных прокладок.
Проверка целости изоляционных прокладок осуществляется путем сравнитель-
ных измерений падения напряжения на изоляционных прокладках секции фазы??? Из
мерения производят по схеме проверки сопротивления изоляторов.
16.2.5. Осмотр и проверка устройств искусственного охлаждения токопровода.
Производится согласно инструкции завода-изготовителя.
16.3. Проведение периодических проверок, измерений и испытаний комплектных экранированных токопроводов с воздушным охлаждением и шинопроводов, находящихся в эксплуатации.
Проверка и токопроводов и шинопроводов проводят при капитальном ремонте
(К) и в межремонтный период.
При проведении проверок и испытаний следует руководствоваться указаниями
глав 5 и 7 настоящего Сборника.
17. ВОЗДУШНЫЕ ВЫКЛЮЧАТЕЛИ.
17.1. Общие положения.
Воздушные выключатели являются наряду с масляными выключателями основ-
ными коммутационными аппаратами, устанавливаемые в распределительных устройст-
вах, высотного напряжения для разрыва электрической цепи под нагрузкой и отключе-
ния токов короткого замыкания.
Воздушные выключатели устанавливаются на ОРУ напряжением 330 кВ и выше.
На ОРУ напряжением 35, 110 и 220 кВ они устанавливаются при отсутствии масляных
выключателей необходимых параметров или по требованиям устойчивости системы
электроснабжения.
Воздушные выключатели выпускаются и эксплуатируются трех серий:
- серия ВВБ с металлическими гасительными камерами;
- серии ВНВ со стеклоэпоксидными гасительными камерами и с двойным моду-
лем 220 кВ в отличие от выключателя ВВБ, которые имеют по конструкции гасительных
камер модуль 110 кВ;
- серии ВВ в закрытыми воздухонаполненными отделителями.
Испытания и опробования воздушных выключателей необходимо проводить с со-
блюдением общих и специальных мер по технике безопасности. Персонал, выполняю-
щий наладочные работы, должен находиться при испытаниях в защитном месте (испы-
тательной лаборатории, передвижной мастерской и п.т.) не ближе в 15-20 м от крайней
фазы. Доступ к выключателю, на котором ведутся испытания, отражают канатом в ра-
диусе 50-60 м.
17.2. Нормы приемо-сдаточных испытаний воздушных выключателей.
17.2.1. Объем приемо-сдаточных испытаний воздушных выключателей.
В соответствии с требованиями ПУЭ вводимые в эксплуатацию воздушные включатели подвергаются испытаниям в следующем объеме:
1. Измерение сопротивления изоляции.
а) опорных изоляторов гасительных камер и отделителей и изолирующих тяг выключателей всех каналов напряжений;
б) вторичных цепей, обмоток электромагнитов включения и отключения.
2. Испытание повышенным напряжением промышленной частоты.:
а) изоляция выключателей;
б) изоляция вторичных цепей и обмоток электромагнитов управления.
3. Измерение сопротивления постоянному току:
а) контактов воздушных выключателей всех классов напряжения;
б) обмоток электромагнитов включения и отключения выключателей;
в) делителей напряжения и шунтирующих резисторов выключателя.
4. Проверка характеристик выключателя.
5. Проверка срабатывания привода выключателя при пониженном напряжении.
- Испытание выключателя многократным включением и отключением.
- Испытание конденсаторов делителей напряжения воздушных выключателей.
- Проверка хода якоря электромагнита управления.
17.2.2. Измерение сопротивления изоляции:
а) опорных изоляторов, изоляторов гасительных камер и отделителей и изо-
лирующих тяг. Производится для выключения всех классов напряжений мегаомметром
на напряжение 2,5 кВ или от источника напряжения выпрямленного тока.
В случае необходимости, особенно при
измерениях в сырую погоду, для исключений
влияния токов утечки на показания мегаом-
метра на внешней поверхности изоляторов
устанавливаются охранные кольца (рнс.17.1),
Предельные значения сопротивления
изоляции приведены в табл.17.1.

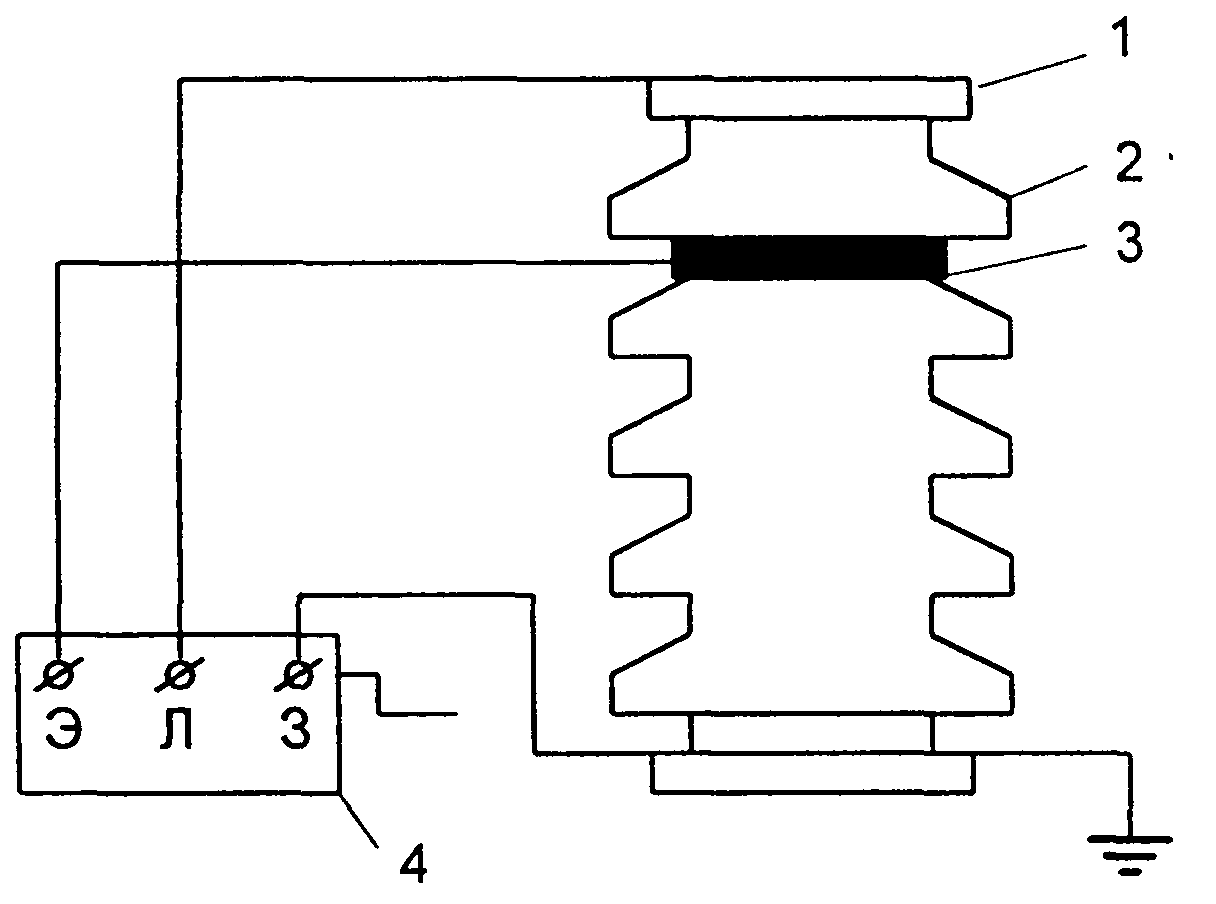

Рис 17. 1. Схема измерения изоляции
изоляторов с применением охря-
ных колец:
1 - металлический фланец; 2 - верхнее ребро
изолятора; 3 - охранное кольцо; 4 - мегаомметр.
Т а б л и ц а 17.1. Наименьшее допустимое сопротивление опорной изоляции и изоляции подвижных частей воздушных выключателей
| Испытываемый объект | Сопротивление изоляции, МОм, при номинальном напряжении выключателя, кВ | ||
| до 15 | 20-35 | 110 и выше | |
| Опорный изолятор, воздухопровод и тяга (каждое в отдельности), изготовленные из фарфора | 1000 | 5000 | 5000 |
| Тяга, изготовленная из органических материалов | | 3000 | |
б) вторичных цепей, обмоток электромагнитов включения и отключения.
Измерение производится со всеми присоединенными аппаратами цепей управления, за-
щиты и сигнализации мегаормметром на напряжение 500-1000 В. Сопротивление изоля-
ции не должно быть менее 1 МОм.
Методика измерения сопротивления изоляции изложена в главе 1 настоящего
Сборника.
17.2.3. Испытание повышенным напряжением повышенной частоты:
а) изоляции выключателей. Обязательно производится для выключателей на-
пряжением до 35 кВ включительно. Испытание опорной изоляции выключателя, со-
стоящий из многоэлементных изоляторов, повышенным напряжением промышленной
частоты выполняется напряжением 50 кВ, прикладываемым к каждому элементу изоля-
тора. Опорную цельнофарфоровую изоляцию испытывают напряжением промышленной
частоты по нормам, приведенным в табл. 17.2.
Т а б л и ц а 17.2. Испытательные напряжения промышленной частоты электрооборудования классов напряжения до 35 кВ
| Номинальное напряжение, кВ | Испытательное напряжение, кВ | ||
| На заводе изготовителе | Аппараты, КРУ и КТП | ||
| Перед вводом в эксплуатацию и в эксплуатации | |||
| Фарфоровая изоляция | Другие виды изоляции | ||
| 3 6 10 15 20 35 | 24 32(37) 42(48) 55(63) 65(75) 95(120) | 24 32(37) 42(48) 55(63) 65(75) 95(120) | 21.6 28.8(33,3) 37.8(43,2) 49.5(56,7) 58.5(67,5) 85.5(108) |
Примечание: Испытательное напряжение для аппаратов и КРУ распространяются как на на их изоляцию относи-
тельно земли и между полюсами, так и на промежуток между контактами с одним или двумя (значение в скобке)
разрывами на полюс.
Продолжительность приложения нормированного испытательного напряжения1мин.
б) изоляции вторичных цепей и обмоток электроприемников управления.
Испытание проводится напряжением 1 кВ со всеми присоединительными аппаратами в
течение 1мин.
Методика испытания повышенным напряжением промышленной частоты приве-
дена в главе 1 настоящего Сборника.
17.2.4. Измерение сопротивления постоянному току:
а) контактов воздушных выключателей. Измерения выполняются для выклю-
чателей всех классов напряжений. Измерению подлежит сопротивление всего тока ве-
дущего контура, а также сопротивление контактных разрывов каждой камеры, отдели-
теля, ножа и т.п. в отдельности. Для измерений применяют микроомметры, двойные
мосты или метод ампер-вольтметра. Сопротивления постоянному току контактов долж-
но быть не более допустимых значений, указанных в табл.17.3. или заводской докумен
тации.
Т а б л и ц а 17.3. Наибольшие допустимые сопротивления постоянному току
контактов воздушных выключателей
| Тип выключателя | Номинаоль-ное напряжение кВ | Номи- нальный ток, А | Сопротивление, мкОм | |||||
| всего контура полюса | гаси- тельной камеры | одного разрыва гаси- телной камеры | ножа отдели- теля | одного разры- ва отде- лителя | одного дуго гасит-ельного устрой- ства | |||
| 88-15/600 | 15 | 600 | 120 | - | - | - | - | - |
| ВВН-35/600 | 35 | 600 | 110 | - | - | - | - | - |
| ВВН-35/1000 | 35 | 1000 | 60 | - | - | - | - | - |
| ВВН-110/800-4000 | 110 | 800 | 350 | 150 | 75 | 200 | - | - |
| ВВН-110-2000/4000 | 110 | 2000 | 150 | 100 | 50 | 50 | - | - |
| 88-4001-110/600 | 110 | 600 | 500 | 200 | 100 | 250 | - | - |
| 88-400 1У | 110 | 800 | 500 | 200 | 100 | 250 | - | - |
| ВВН-110-6 | 110 | 2000 | 120 | 40 | 20 | 40 | 20 | - |
| ВВН-154/800-4000 | 150 | 800 | 425 | 225 | 75 | 200 | - | - |
| ВВН-154/2000-6000 | 150 | 2000 | 200 | 150 | 50 | 50 | - | - |
| ВВН-154/800-6000 | 150 | 800 | 425 | 225 | 75 | 200 | - | - |
| ВВН-154/2000-6000 | 150 | 2000 | 200 | 150 | 50 | 50 | - | - |
| ВВН-154/800-6000 | 150 | 800 | 425 | 225 | 75 | 200 | - | - |
| ВВН-154/8 | 150 | 2000 | 160 | 60 | 20 | 60 | 20 | - |
| ВВН-220-10 | 220 | 2000 | 200 | 80 | 20 | 80 | 20 | - |
| ВВН-220-15 | 220 | 2000 | 260 | 100 | 20 | 80 | 20 | - |
| 88-220 | 220 | 1000 | 400 | 250 | - | 150 | - | - |
| ВВН-220/1000-7000 | 220 | 1000 | 400 | 250 | 40 | 150 | - | - |
| ВВН-220-2000-7000 | 220 | 2000 | 400 | 250 | 40 | 150 | - | - |
| ВВН-35-2 | 35 | 2000 | 60 | - | - | - | - | - |
| ВВУ-35 | 35 | 2000 | - | - | - | - | - | 80 |
| ВВБ-110-6 | 110 | 2000 | - | - | - | - | - | 80 |
| ВВБ-110-31,5/2000 | 110 | 2000 | - | - | - | - | - | 80 |
| 88БМ-110Б-31,5/2000 | 110 | 2000 | - | - | - | - | - | 80 |
| ВВУ-110-40/2000-04 | 110 | 2000 | 300 | - | - | - | - | 80 |
| 13 ВВБ-150Б-25/2000 | 150 | 2000 | - | - | - | - | - | 80 |
| ВВБ-150Б-31,5/3200 | 150 | 3200 | - | - | - | - | - | 80 |
| ВВБ-220-12 | 220 | 2000 | 300 | - | - | - | - | 80 |
| ВВБ-220У-15 | 220 | 2000 | 640 | - | - | - | - | 8O |
| 88Д-220Б | 220 | 2000 | 300 | - | - | - | - | 80 |
Если измерение величины выше нормируемых, то необходимо произвести реви
зию контактов и повторить измерение.
б) обмоток электромагнитов включения и отключения выключателей. Изме-
рение производится с помощью одинарного моста. Значение сопротивлений указывается
для каждого типа выключателя согласно табл.17.4. или данным завода-изготовителя.
