в) вторичных цепей и обмоток электромагнитов управления.
Измерения производятся в соответствии с методикой, изложенной в п. 1.2 на-
стоящего Пособия мегаомметром на напряжение 500-10008. Испытания производятся со
всеми присоединенными аппаратами (обмотки приводов, реле, приборы, вторичные об-
мотки трансформаторов тока и напряжения и т.п.). Сопротивление изоляции должно
быть не менее 1 МОм.
Проверяется также сопротивление изоляции от земли ножа короткозамыкателя,
работающего совместно с отделителем. Проверка целости изоляторов и изолирующего
элемента производится мегаомметром на напряжение 2500 В при отсоединении зазем-
ляющей шины. Сопротивление изоляции не нормируется.
15.2.3. Испытание повышенным напряжением промышленной частоты:
а) изоляции разъединителей, отделителей и короткозамыкателей.
Изоляция, состоящая из одноэлементных опорных или опорно-стержневых изоляторов, испытывается согласно табл. 4.1.
Изоляция, состоящая из многоэлементных штыревых изоляторов, подвергается испытанию напряжением 50 кВ, прикладываемым к каждому склеенному элементу изолятора.
Время испытания для керамических (фарфоровых) изоляторов - 1 мин, для твердой органической изоляции - 5 мин.
б) изоляции вторичных цепей и обмоток электромагнитов управления.
Испытание изоляции проводится напряжением 1 кВ промышленной частоты в течение 1 мин со всеми присоединенными аппаратами защиты, управления и сигнализации.
15.2.4. Измерение сопротивления постоянному току:
а) контактной системы разъединителей и отделителей напряжением 110 кВ и
выше.
Измерение производится микроомметром, двойным мостом или методом ампер-
вольтметра для всех главной цепи полюса.
Предельно допустимые сопротивления постоянному току должны соответствовать
данным заводов-изготовителей или приведенным в табл. 15.1.
Таблица 15.1.Наибольшее допустимое сопротивление постоянному току
контактной системы разъединителей и отделителей
| Тип разъединителя (отделителя) | Номинальное напряжение, кВ | Номинальный ток, А | Сопротивление, мкОм |
| РОНА РЛН Остальные типы | 400-500 110-220 110-500 | 2000 600 600 1000 1500-2000 | 200 220 175 120 50 |
б) обмоток электромагнитов управления.
Измерение значения сопротивления обмоток должен соответствовать данным за-
водов-изготовителей.
Методика измерения сопротивления постоянному току контактной системы и об-
моток приведена в п. 1.4. настоящего Пособия.
15.2.5. Измерение вытягивающих усилий подвижных контактов из непод
вижных.
Измерения производятся у разъединителей и отделителей напряжением 35 кВ и
выше, а в электроустановках энергосистем - независимо от класса напряжения. Изме-
ренные значения вытягивающих усилий при обезжиренном состоянии контактных
должны соответствовать заводским данным, а при их отсутствии - данным, приведен-
ным табл. 15.2.
Таблица 15.2. Нормы вытягивающих усилий подвижных контактов
из неподвижных (для одного ножа) для разъединителей и отделителей
| Тип аппарата | Номинальный ток, А | Усилие, Н (кгс) |
| Разъединители | ||
| РВК-10 PBK-20 РВ(3)-20 РВ(3)-35 РЭНД-110 | 3000; 4000; 5000 5000; 6000 7000 400 600 1000 600 1000 | 490-540 (50-55) 490-540 (50-55) 830-850 (85-87) 118-157 (12-16) 137-176 (14-18) 176-225 (18-23) 157-176 (16-18) 176-196 (18-20) |
| Отделители | ||
| ОД-110М; ОД-150М ОД-220 М | 600 1000 | 157-176 (16-18) 176-196 (18-20) |
Кроме указанных в табл. 15.2. норм, для разъединителей наружной установки на-
пряжением 35-220 кВ на номинальные токи 630-2000А заводом-изготовителем установ-
лена общая норма вытягивающего усилия на пару ламелей 78,5-98 Н (8-10кгс).
15.2.6. Проверка работы.
Проверку аппаратов с ручным управлением следует производить путем выполне-
ния 10-15 операций включения и отключения. Проверка аппаратов с дистанционным
управлением производится путем выполнения 25 циклов включения и отключения при
номинальном напряжении управления и 5-10 циклов включения и отключения при по-
ниженном до 80% номинального напряжения на зажимах электромагнитов (электродви-
гателей) включения и отключения.
15.2.7. Определение временных характеристик.
Измерение времени включения короткозамыкателей (времени от подачи команды
на включение до замыкания контактов) производится по схеме рис. 15.1, а. Измерение времени отключения (времени от подачи команды на отключение до размыкания контактов) производится по схеме рис. 15.2.б.

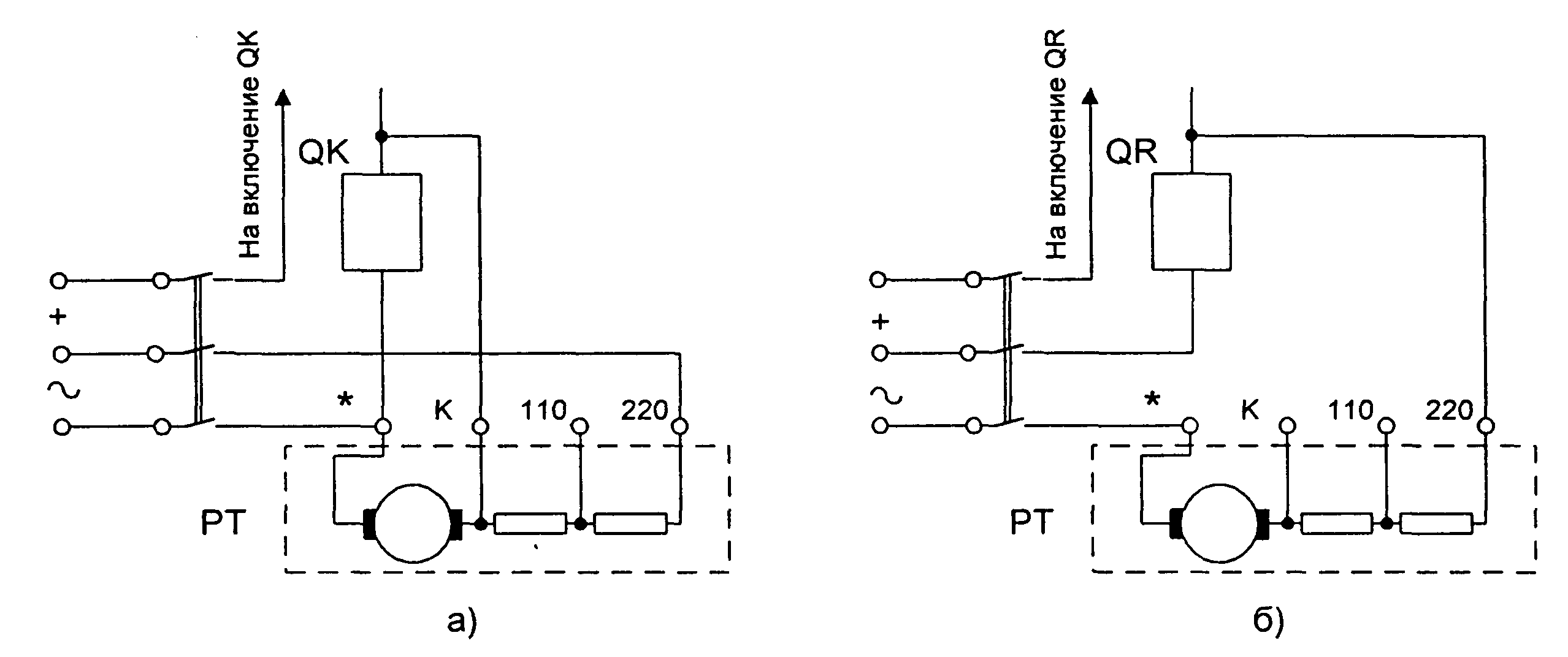

Рис. 15.1. Схемы измерения времени включения короткозамыкателя (а) и времени отключения отделителя (6).
РТ - элктрический секундомер; QK - короткозамыкатель; QR - отделитель.
Измерение значения времени включения короткозамыкателей и времени отклю-
чения отделителей должна соответствовать данным завода-изготовителя, а при их отсут-
ствии - данным, приведенным в табл. 15.3.
Таблица 15.3. Наибольшее допустимое время отключения
отделителя и включения короткозамыкателей
| Тип аппарата | Время отключения, не более, с | Тип аппарата | Время включения, не более, с |
| Отделители | Короткозамыкатели | ||
| ОД-35 | 0,5 | K3-35 | 0,4 |
| ОД-110 | 0,7-0,9 | K3-110 | 0,4 |
| ОД-110М | 0,5 | K3-110 М | 0,35 |
| ОД-150 | 1,0 | K3-220, K3-150 | 0,5 |
| ОД-150М | 0,7 | K3-150М | 0,4 |
| ОД-220 | 1,0 | K3-220 М | 0,4 |
| ОД-220М | 0,7 | | |
15.3. Проведение периодических проверок, измерений и испытаний
разъединителей, отделителей и короткозамыкателе, находящихся в эксплуатации.
15.3.1. Нормы испытаний разъединителей, отделителей и короткозамыкате-
лей, находящихся в эксплуатации.
Проверки, измерения и испытания разъединителей, короткозамыкателей и отде-
лителей производятся при капитальном ремонте (К), при текущем ремонте (Т) и в меж-
ремонтный период (М).
Испытания и измерения параметров при К проводятся в сроки, устанавливаемые
системой ППР, для коорткозамыкателей и отделителей - не реже 1 раза в 3 года, для
разъединителей - не реже 1 раза в 8 лет. Измерения и испытания при М производятся в
сроки, устанавливаемые системой ППР.
Объем испытаний, предусмотренных ПЭЭП, выключает следующие работы:
1. Измерение сопротивления изоляции:
а) поводов и тяг, выполненных из органических материалов;
б) многоэлементных изоляторов;
в) вторичных цепей, обмоток включающих и отключающих катушек.
2. Испытание повышенным напряжением промышленной частоты:
а) изоляции разъединителей, короткозамыкателей и отделителей;
б) изоляции вторичных цепей и обмоток включающей и отключающей ка
тушек.
3. Контроль многоэлементных изоляторов с помощью штанги.
4. Измерение сопротивления постоянному току:
а) контактов;
б) обмоток включателей и отключающей катушки.
5. Измерение усилия вытягивания ножа из неподвижного контакта разъединителя
и отделителя.
6. Проверка работы разъединителя, короткозамыкателя и отделителя, имеющего
электрический привод.
7. Определение времени движения подвижных частей короткозамыкателей и от-
делителей.
15.3.2. Измерение сопротивления изоляции.
Проводится при К.
а) поводков и тяг, выполненных их органических материалов.
Измерение производится мегаомметром на напряжение2500В.
Наименьшее допустимое сопротивление изоляции подвижных частей аппаратов
напряжением 3-10 кВ должно быть 300 МОм, напряжением 15-150 кВ - 1000 МОм, на-
пряжением 220 кВ - 3000 МОм.
б) многоэлементных изоляторов.
Измерение производится мегаомметром на напряжение 2500 В только при поло-
жительных температурах окружающего воздуха. Сопротивление каждого элемента
должно быть не ниже 300 МОм.
в) вторичных цепей, обмоток включателей и отключателей обмоток.
Измерение производится мегаомметром на напряжение 1000 В. Сопротивление
изоляции должно быть не менее 1 МОм.
Методика измерений сопротивления изоляции приведена в п.1.2. Настоящего По
собия.
15.3.3. Испытание повышенным напряжением промышленной частоты.
Проводится при К.
Длительность испытаний 1 мин.
а) изоляции разъединителей, короткозамыкателей и отделителей.
Изоляция, состоящая из одноэлементных опорных фарфоровых изоляторов, а
также изоляторы из незакаленного стекла должны испытываться по нормам, указанным
в табл. 15.4. Опорные многоэлементные и подвесные изоляторы испытываются напря-
жением 50 кВ, приложенным к каждому элементу.
Таблица 15.4. Одноминутное испытательное напряжение промышленной частоты
для разъединителей, короткозамыкателей и отделителей
| Класс напряжения, кВ | до 0,69 | 3 | 6 | 10 | 15 | 20 | 35 |
| Испытательное напряжение, кВ | 1,0 | 24 | 32 | 42 | 55 | 65 | 95 |
Для опорно-стержневых изоляторов электрическое испытание повышенным на-
пряжением не обязательно.
б) изоляции вторичных цепей и обмоток включающей и отключающей ка
тушек.
Испытание производится напряжением 1000 В.
Испытание напряжением 1000В промышленной частоты может быть заземлено
измерением одноминутного значения сопротивления изоляции мегаомметром на напря-
жение 2500 В. Измерение сопротивления изоляции мегаомметром на 500-1000 В (п.
15.3.2,в) в этом случае может не выполняться.
Методика испытания изоляции повышенным напряжением промышленной часто-
ты приведена в п. 1.1. Настоящего Пособия.
15.3.4. Контроль многоэлементных изоляторов с помощью штанги.
Проводится при К, М.
Измерение осуществляется при положительной температуре окружающего возду-
ха с помощью измерительной штанги или штанги с постоянным искровым промежут-
ком.
Изолятор аппарата бракуется, если на него приходится напряжение менее указан-
ного в табл. 15.5,
Таблица 15.5. Распределение напряжения на нормальных и дефектных элементах опорных многоэлементных изоляторов при контроле их измерительной штангой
| Рабочее напряжение кВ | Тип изоляторах | Кол-во изоля- торов | Состояние изолятора | Напряжение (кВ) на элемент № (если считать от конструкции) | |||||||||||||||
| линей ное | фаз- ное | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |||
| 220 | 127 | ОНШ-35-2000** | 5 | Нормальный | 6 | 7 | 7 | 5 | 6 | 8 | 6 | 7 | 9 | 7 | S | 10 | 11 | 12 | 18 |
| | | (ИШД-35) | | Дефективный | 3 | 3 | 3 | 2 | 3 | 4 | 3 | 3 | 4 | 3 | 3 | 5 | 6 | 8 | 12 |
| 110 | 65 | ОНШ-35-2000 | 3 | Нормальный | 6 | 4 | 5 | 6 | 6 | 7 | 7 | 8 | 16 | - | - | - | - | - | - |
| | | (ИШД-35) | | Дефективный | 3 | 2 | 3 | 3 | 3 | 3 | 4 | 6 | 10 | - | - | - | - | - | - |
| | | ОНШ-35-1000 | 4 | Нормальный | 4 | 5 | 5 | 6 | 8 | 10 | 12 | 15 | - | - | - | - | - | - | - |
| | | (ИШД-35) | | Дефективный | 2 | 2 | 2 | 3 | 4 | 5 | 7 | 9 | - | - | - | - | - | - | - |
| | | ОНШ-35-1000 | 3 | Нормальный | 7 | 8 | 9 | 11 | 12 | 18 | - | - | - | - | - | - | - | - | - |
| | | (ИШД-35, ШТ-30) | | Дефективный | 3 | 4 | 5 | 6 | 8 | 11 | - | - | - | - | - | - | - | - | - |
| | | ОС-1 | 5 | Нормальный | 4 | 5 | 4 | 5 | 6 | 7 | 6 | 9 | 7 | 12 | - | - | - | - | - |
| | | | | Дефективный | 2 | 2 | 2 | 3 | 3 | 4 | 3 | 6 | 5 | 6 | - | - | - | - | - |
| | | ОС-1 | 4 | Нормальный | 5 | 6 | 4 | 8 | 5 | 12 | 8 | 17 | - | - | - | - | - | - | - |
| | | | | Дефективный | 2 | 3 | 2 | 4 | 3 | 6 | - | - | - | - | - | - | - | - | - |
| 35 | 20 | ОС-1 | 3 | Нормальный | 2 | 3 | 2 | 4 | 3 | 6 | - | - | - | - | - | - | - | - | - |
| | | | | Дефективный | 2 | 2 | 2 | 2 | 2 | 4 | - | - | - | - | - | - | - | - | - |
| | | ОС-1 | 2 | Нормальный | 4 | 5 | 4 | 7 | - | - | - | - | - | - | - | - | - | - | - |
| | | | | Дефективный | 2 | 2 | 2 | 3 | - | - | - | - | - | - | - | - | - | - | - |
| | | ОНШ-35-1000 | 1 | Нормальный | 10 | 10 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| | | (ИШД-35) | | Дефективный | 5 | 5 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| | | ОНШ-35-2000 | 1 | Нормальный | 6 | 7 | 7 | - | - | - | - | - | - | - | - | - | - | - | - |
| | | (ИШД-35) | | Дефективный | 3 | 3 | 4 | - | - | - | - | - | - | - | - | - | - | - | - |
* Остальные типы изоляторов контролируются исходя из рабочего напряжения и количества изоляторов.
*' При измерении напряжений на опорных изоляторах штангой следует иметь в виду, что изоляторы ОНШ-35-2000
(ИШД-35) состоят из трех склеенных элементов, а остальные — их двух.
В период эксплуатации для многоэлементных изоляторов обязательно одно из ис-
пытаний, предусмотренных п.п. 15.3.2. — 15.3.4.
