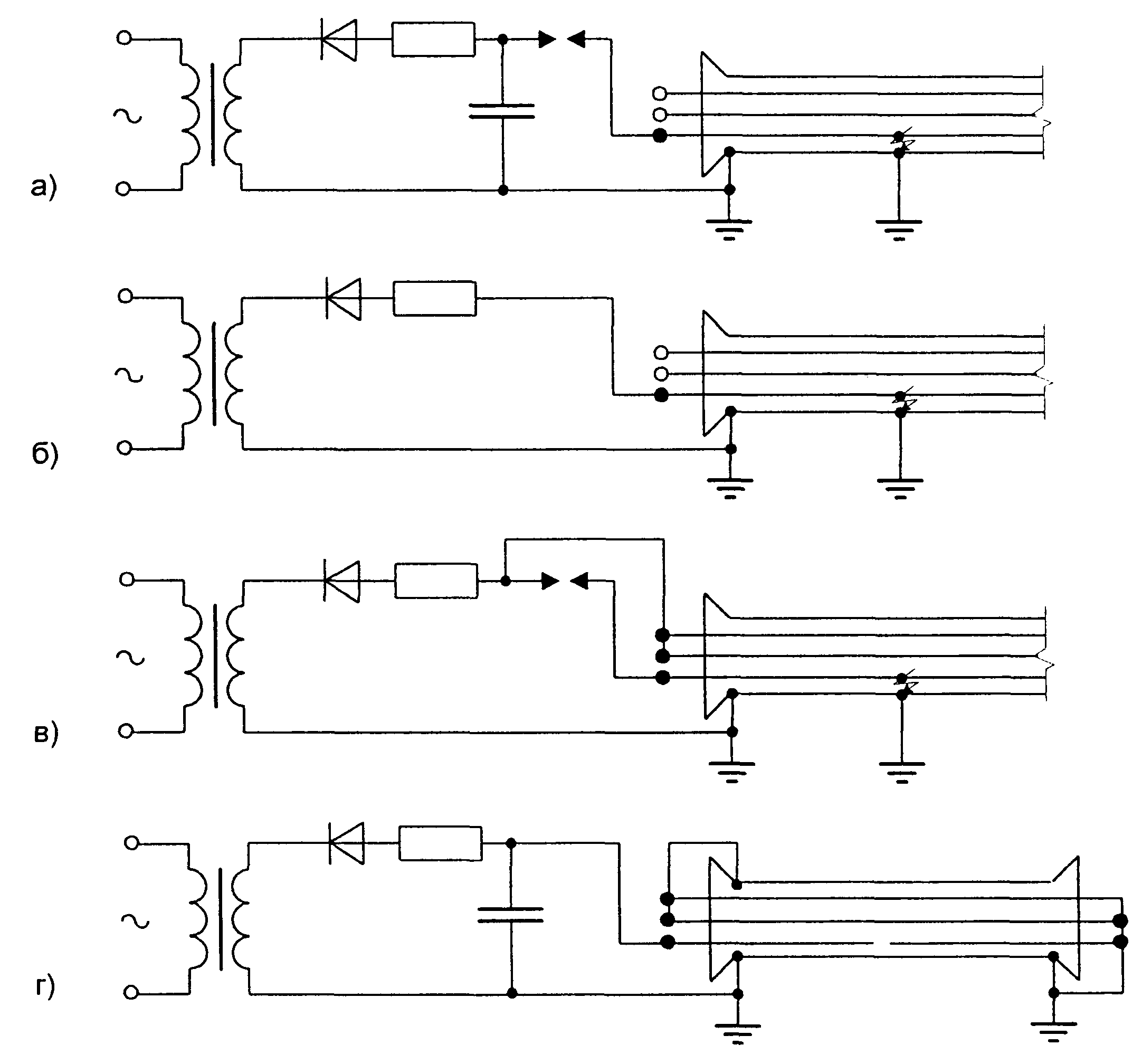

в) Акустический метод. Данный метод предполагает создание в месте повреждения мощных электриче- ских разрядов, которые сопровождаются звуковыми колебаниями. Последние фиксиру ются на поверхности земли с помощью стетоскопа или пьезоэлемента с усилителем. Место повреждения определяется по наибольшему звучанию, вызванному разрядами. Акустический метод применяется для определения места повреждения, носящий характер "заплывающего" пробоя, а также при обрыве жил кабеля. Для создания разрядов в месте повреждения используется электрическая энергия, накапливаемая в конденсаторах или в самом кабеле путем заряда от выпрямительной установки (рис. 13.24).  Рис. 13.24. Схемы определения места повреждения акустическим методом. а - при устойчивом замыкании жилы на оболочку кабеля; б - при "заплывающем" пробое; в - использованием емкости неповрежденных жил; г - при обрыве жилы кабеля. Энергия, накапливаемая в конденсаторе или кабеле, пропорциональна заряжае- мой емкости и квадрату приложенного напряжения и составляет 100 Дж и более. При достижении напряжения пробоя эта энергия расходуется за очень короткое время и в месте повреждения происходит мощный удар, сопровождаемый соответствующим зву- ковым эффектом. 14. ВЫКЛЮЧАТЕЛИ НАГРУЗКИ 14.1. Общие положения Выключатели нагрузки представляет собой упрощенный выключатель, предна- значенный для включения и отключения токов нагрузки. Для отключения токов перегру- зок и коротких замыканий к выключателю могут последовательно подключаться сило- вые плавкие предохранители с кварцевым заполнением. Предохранители могут быть ус- тановлены сверху или снизу выключателя нагрузки. Выключатели нагрузки могут быть снабжены заземляющими ножами. Они заземляют верхние или нижние выводные кон такты выключателя и устанавливаются соответственно сверху или снизу выключателя. При наличии предохранителей ножи заземления могут быть установлены за предохра нителями. До начала испытаний необходимо выполнить следующие организационно- технические мероприятия: - изучить проектную, техническую и заводскую документацию с целью выявления возможных отклонений проектных решений от требований ПУЭ, ПЭЭП и др. норматив но-технических документов; - проверить соответствие паспортных данных выключателя, привода, предохрани- телей, трансформаторов тока и аппаратов вторичной цепи проектной и заводской доку- ментации, рабочему напряжению сети и рабочему току линии, напряжению и роду ис точника оперативного тока; - произвести внешний осмотр оборудования и проверить выполнение электромон- тажных работ с целью определения готовности к проведению испытаний. Все обнаруженные дефекты и недостатки должны быть устранены до начала ис- пытаний. 14.2. Нормы приемо-сдаточных испытаний выключателей нагрузки. 14.2.1. Объем приемо-сдаточных испытаний выключателей нагрузки. В соответствии с требованиями ПУЭ полностью собранный и отрегулированный выключатель нагрузки испытывается в следующем объеме: 1. Измерение сопротивления изоляции вторичных цепей и обмоток электромагни тов управления. 2. Испытание повышенным напряжением промышленной частоты: а) изоляции включателей нагрузки; б) изоляции вторичных цепей и обмоток электромагнитов управления. 3. Измерение сопротивления постоянному току: а) контактов выключателя; б) обмоток электромагнитов управления.

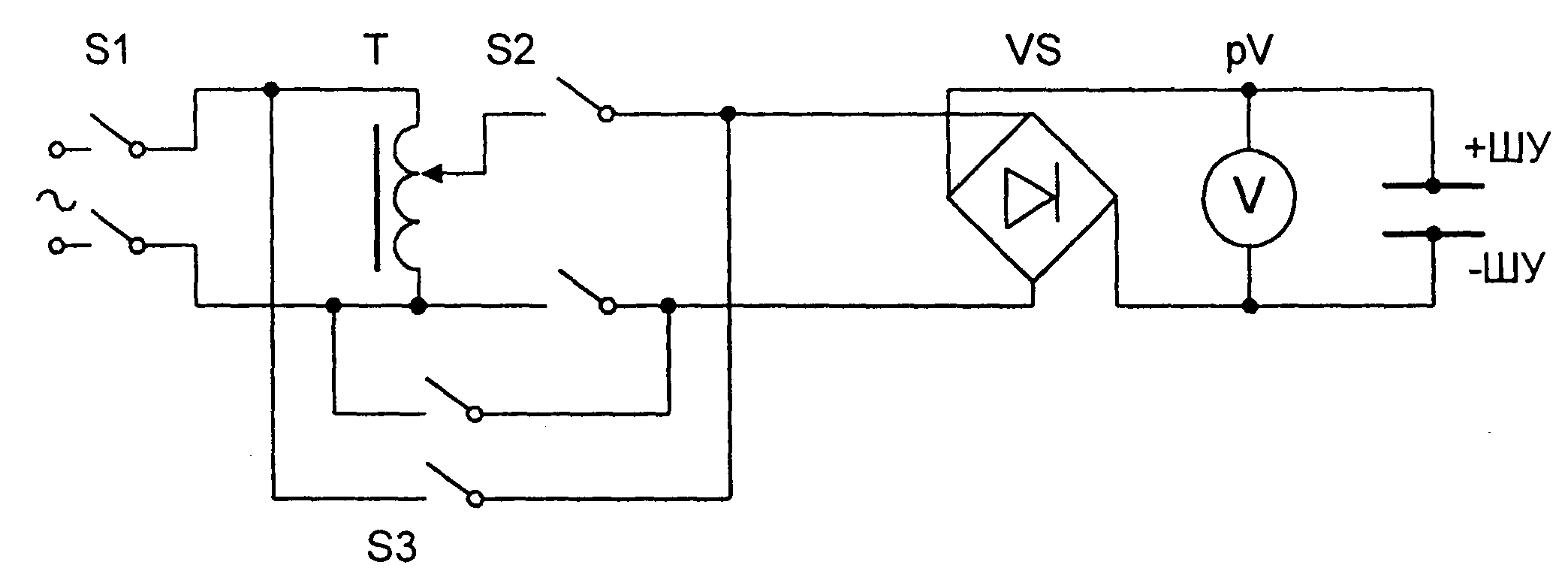

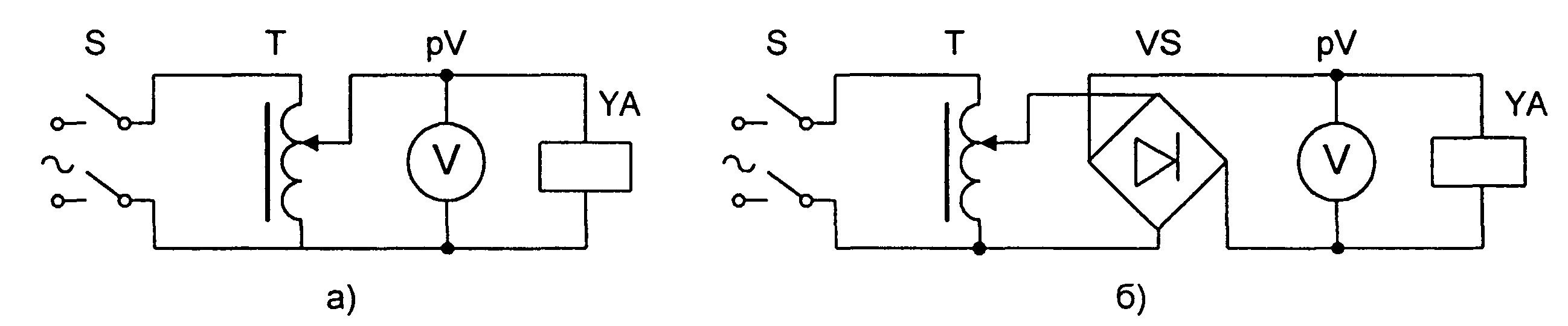

14.2.2. Измерение сопротивления изоляции вторичных цепей и обмоток элек тромагнитов управления. Производится мегаомметром на напряжение 500 - 1000 В со всеми присоединен- ными аппаратами (катушки проводов, контакторы, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т.п.). Сопротивление изоляции должно быть не менее 1 МОм. Методика измерения сопротивления изоляции изложена в п. 1.2 настоящего По собия. 14.2.3. Испытание повышенным напряжением промышленной частоты. а) Изоляция выключателя нагрузки. Испытательное напряжение принимается в соответствии с табл. 4.1 настоящего Пособия. Продолжительность испытания - 1 мин. Для проведения испытаний необходимо: - включить выключатель нагрузки; - силовой кабель отсоединить, жилы закоротить и соединить с "землей"; - вторичные обмотки трансформаторов тока заземлить. Испытательное напряжение поочередно прикладывают к каждой фазе выключателя, а другие две фазы при этом закорачиваются и соединяются с "землей". б) Изоляция вторичных цепей и обмоток электромагнитов управления. Производится совместно с присоединенными вторичными цепями испытательным напряжением 1 кВ промышленной частоты в течение 1 мин. Методика испытания изоляции повышенным напряжением изложена в п. 1.1 настоящего Пособия. 14.2.4. Измерение сопротивления постоянному току. а) Контактов выключателя. Измерение производится для токоведушей системы полюса выключателя и каждой рабочей пары контактов. В первом случае, после включения выключателя нагрузки, микроомметр подключается к токоведущим шинам до и после выключателя и производится замер сопротивления для каждой фазы. Во втором случае, после включения выключателя нагрузки, микроомметр под ключается непосредственно к подвижному и неподвижному главным контактам каждого полюса выключателя. Знание переходного сопротивления контактов не должно превышать заводских данных. б) Обмоток электромагнитов управления. Значение сопротивления обмоток постоянному току должно соответствовать заводским данным. Методика измерения сопротивления постоянному току контактных соединений и токоведущих частей изложена в п. 1.4. настоящего Пособия. 14.2.5. Проверка действия механизма свободного расцепления. Производиться в двух-трех промежуточных положениях на участке хода включе- ния выключателя от момента замыкания первичной цепи до полного его включения. Действие механизма свободного расцепления проверяют при медленном включении вы- ключателя и подаче команды на отключение в одном из промежуточных положений и во включенном состоянии. Во всех случаях выключатель нагрузки должен надежно отклю- чаться без задержек и заеданий. При наличии предохранителей производится опробывание отключения выключа- теля при перегорании предохранителей 3-х кратным воздействии на рычажную систему блокконтактов отключающей катушки. При этом выключатель нагрузки также должен надежно отключаться. 14.2.6. Проверка срабатывания привода при пониженном напряжении. Измерение производится без тока в первичной цепи выключателя нагрузки для определения значений напряжения на зажимах электромагнитов привода, при которых выключатели сохраняют работоспособность, т. е. выполняют операции включения и от ключения от начала до конца. Напряжение срабатывания электромагнитов привода выключателя измеряют по схемам, приведенным на рис. 14.1.  Рис. 14.1. Схемы проверки напряжения срабатывания электромагнитов привода выключателя нагрузки. а - на переменном оперативном токе; б - на постоянном оперативном токе. Надежная работа выключателей нагрузки должна обеспечиваться при подаче 80÷110% номинального напряжения на зажимы электромагнита включения электропри- вода и при подаче 65÷120% номинального напряжения на зажимы электромагнита от ключения электропривода. 14.2.7. Испытание выключателя нагрузки многократным опробованием. Многократное опробывание выключателей нагрузки производится при напряже нии на зажимах электромагнитов: 1. Выключения - 110, 100, 80(85)% номинального и минимального напряжения срабатывания. 2. Отключения - 120, 100, 65% номинального и минимального напряжения сраба тывания. Количество операций при повышенном и пониженном напряжении должно быть 3÷5, а при номинальном напряжении - 10. Кроме того, выключатели следует подверг- нуть 3 ÷5 кратному опробованию в цикле В-О (без выдержки времени), а выключатели, предназначенные для работы в режиме АПВ, также 2-3 кратному опробованию в циклах О-В и О-В-О. Работа включателя в сложных циклах должна проверяться при номинальном и пониженном до 80(85%) номинального напряжения на зажимах электромагнитов приводов. Испытание включателей нагрузки многократных опробованием рекомендуется проводить по схеме, приведенной на рис. 14.2.  Рис. 14.2. Схема испытания выключателя нагрузки многократным опробованием. 14.2.8. Испытание предохранителей. Приемосдаточные испытания предохранителей напряжением выше 1 кВ испыты- ваются в следующем объеме: а) Испытание опорной изоляции предохранителей повышенным напряжени- ем промышленной частоты. Испытательное напряжение опорной изоляции предохра- нителей для выключателей с номинальным напряжением 6 кВ устанавливается 32 кВ, для выключателей с номинальным напряжением 10 кВ - 42 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин. Испытание опорной изоляции предохранителей повышенным напряжением промышленной частоты может производиться совместно с испытанием изоляторов ошиновочной ячейки. б) Проверка целости плавких вставок и токоограничивающих резисторов и соответствия их проектных данным. Плавкие вставки и токоограничивающие сопро- тивления должны быть калиброванными, не иметь обрывов и соответствовать проект ным данным. 14.3. Проведение периодических проверок, измерений и испытаний выключателей нагрузки, находящихся в эксплуатации. Выключатели нагрузки, находящиеся в эксплуатации, подвергаются периодиче- ским проверкам, измерениям и испытаниям в объеме и псроки, предусмотренные на- стоящим параграфом. Проверки, измерения и испытания производятся при капитальном ремонте (К), при текущем ремонте (Т) и в межремонтный период (М). Для выключателей нагрузки и предохранителей напряжением выше 1 кВ К,М проводятся в сроки, установленные системой ППР, но К - не реже 1 раза в 8 лет. Объем испытаний предусмотренных ПЭЭП включает следующие работы: 1. Измерение сопротивления изоляции вторичных цепей, обмоток включающей и отключающей катушек. 2. Испытание повышенным напряжением промышленной частоты а) изоляции выключателя; б) изоляции вторичных цепей и обмоток выключающей и отключающей ка тушек. 3. Измерения сопротивления постоянному току контактов выключателя. 4. Определение степени износа дугогасящих вкладышей. 5. Определение степени обгорания контактов. 6. Проверка действия механизма свободного расцепления. 7. Проверка срабатывания привода при пониженном напряжении. 8. Испытание выключателя многократными включениями и отключениями. 9. Испытание предохранителей. 14.3.2. Измерение сопротивления изоляции вторичных цепей, обмоток вклю- чающей и отключающей катушек. Проводится при К. Измерение производится мегаомметром на напряжение 500-1000 В со всеми при- соединенными аппаратами (катушки приводов, контакторы, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т.д.). Сопротивление изоляции должно быть не менее 1 МОм. Методика измерений приведена в п. 1.2 настоящего Пособия. 14.3.3. Испытание повышенным напряжением промышленной частоты. Проводится при К. Длительность испытания 1 мин. а) Изоляции выключателя. Значение испытательного напряжения 32 кВ при классе напряжения выключателя 6 кВ и 42 кВ при классе напряжения выключателя 10 кВ. Методика испытания изложена в п.1.2 настоящего Пособия. б) Изоляции вторичных цепей и обмотки включающей и отключающей катушек. Производится напряжением 1000 В. Испытание напряжением 1000 В промышленной частоты может быть заменено измерением одноминутного значения сопротивления изоляции мегаомметром на напряжение 2500 В. При проведении испытания мегаомметром на 2500 В можно не производить измерений сопротивления изоляции мегаомметром на 500-1000 В. Методика испытаний приведена в п.1.2 настоящего Пособия. 14.3.4. Измерение сопротивления постоянному току контактов выключателя. Проводится при К. Производится измерение сопротивления токоведущей системы фазы и каждой па- ры рабочих контактов выключателя. Сопротивление должно быть выше первоначально- го или исходного не более чем в 1,5 раза. Методика измерения приведена в п.п. 1.4 и 14.2.4 настоящего Пособия. 14.3.5. Определение степени износа дугогасящих вкладышей. Проводится при К. Степень износа определяется остающейся толщиной стенки дугогасительных вкладышей. Минимальная толщина стенки вкладышей для выключателей нагрузки должна быть не менее 0,5 мм. 14.3.6. Определение степени обгорания контактов. Проводится при К. Определяется степень обгорания подвижного и неподвижного дугогасительных контактов. Величина суммарного обгорания контактов не должна превышать 4 мм. 14.3.7. Проверка действия механизма свободного расцепления. Проводится при К. Проверяется в работе при включенном положении привода в двух-трех промежу- точных его положениях и на границе зоны действия свободного расцепления. Методика проверки приведена в п. 14.2.5 настоящего Пособия. 14.3.8. Проверка срабатывания привода при пониженном напряжении. Проводится при К. Минимальное напряжение срабатывания катушек отключения приводов должно быть не менее 0,35·Uном, а напряжение надежной работы - не более 0,65·Uном. Напряжение надежной работы контакторов включения должно быть не более 0,8·Uном. Надежное включение выключателя должно быть обеспечено при напряжении на зажи- мах катушек привода в момент включения 0,8·Uном. Методика и электрические схемы испытаний приведена в п.14.2.6 настоящего По собия. 14.3.9. Испытания выключателя многократными включениями и отключениями. Проводится при К. Включение и отключение выключателя при многократном опробовании должны производится при напряжениях в момент выключения на зажимах катушки привода 110, 100, 40 и 80% номинального. Число операций для каждого режима опробования 3÷5. Если по условиям работы источника питания оперативного тока не представляет- ся возможным провести испытание при напряжении 1,1·Uном то допускается проведение его при максимальном напряжении на зажимах катушки привода, которое возможно по- лучить. Выключатели, предназначенные для работы в цикле АПВ, должны быть под- вергнуты двух-трех кратному опробованию в цикле О-В-О при номинальном напряже нии на зажимах катушки привода. При испытаниях выключателя многократными включениями и отключениями ре- комендуется воспользоваться электрической схемой испытания, показанной на рис. 14.2. 14.3.10. Испытание предохранителей. Испытание предохранителей выше 1000В производится в следующем объеме: а) Испытание опорной изоляции предохранителей выше 1000 В повышенным напряжением промышленной частоты. Проводится при К. Нормы испытания приведены в п. 14.2.8. Испытания производятся совместно с испытанием изоляторов ошиновки ячеек. б) Определение целостности плавких вставок и токоограничивающих сопротивлений и соответствия их проектным данным. Проводится при М. Плавкие вставки и токоограничивающие сопротивления должны быть калиброванными и соответствовать проектным данным. 15. РАЗЪЕДИНИТЕЛИ, ОТДЕЛИТЕЛИ И КОРОТКОЗАМЫКАТЕЛИ 15.1. Общие положения. Разъединителя являются аппаратами высокого напряжения и предназначены для включения и отключения обесточенных участков электрических цепей, находящихся под напряжением. Разъединители изготавливаются для внутренней и наружной устано- вок. Они могут поставляться с одним или двумя заземляющими ножами и без ножей за земления. Отделители предназначены для автоматического отключения поврежденного уча- стка цепи в безтоковую паузу при отключении выключателя на питающем конце линии. Они выпускаются на напряжение 35, 110, 150 и 220 кВ. Отделители на напряжение 35 и 110 кВ выполняются в виде отдельных полюсов, соединяемых при монтаже тягами в один трехполюсный аппарат. Отделители на напряжение 150 и 220 кВ отличаются по конструкции от отделителей на напряжение 35-110 кВ тем, что выполняются в виде трех отдельных полюсов, механически не связанных между собой. Основные ножи отделите- лей управляются приводами типа ШПОМ (шкафный привод отделителя, модернизиро- ванный), осуществляющими отключение отделителей автоматически, а включение - от руки. Заземляющие ножи отделителей на 35 и 110 кВ управляются ручным приводом. Короткозамыкатели устанавливаются на подстанциях, не имеющих в схеме вы- ключателей на стороне высшего напряжения, для создания искусственного короткого замыкания, вызывающего отключение релейной защиты выключателя питающей линии. Короткозамыкатели изготавливаются на напряжение 35, 110 и 220 кВ. Короткозамыка- тели на 35 кВ выполняются в виде двух отдельных полюсов, соединяемых при монтаже в один двухполюсный аппарат. Короткозамыкатели на 110 и 220 кВ изготавливаются однополюсными. Управление короткозамыкателями осуществляется приводом типа ШПКМ (шкафный привод короткозамыкателя, модернизированный) который обеспечи- вает автоматическое включение короткозамыкателя под действием включающей пружи ны и ручное отключение посредствам вращения рукоятки привода. Перед проведением измерений и испытаний на разъединителях, отделениях и ко- роткозамыкателях должен быть выполнен целый ряд подготовительных работ:
15.2. Нормы приемо-сдаточных испытаний разъединителей, отделителей и короткозамыкателей. 15.2.1. Объем приемо-сдаточных испытаний. В соответствии с требованиями ПУЭ полностью собранные и отрегулированные разъединители, отделители и короткозамыкатели всех классов напряжений испытыва- ются в следующем объеме 1. Измерение сопротивления изоляции: а) поводков и тяг, выполненных из органических материалов; б) многоэлементных изоляторов; в) вторичных цепей и обмоток электромагнитов управления. 2. Испытание повышенным напряжением промышленной частоты: а) изоляции разъединителей, отделителей и короткозамыкателей; б) изоляции вторичных цепей и обмоток электромагнитов управления. 3. Измерение сопротивления постоянному току: а) контактной системы разъединителей и отделителей напряжением 110 кВ и выше; б) обмоток электромагнитов управления. 4. Измерение вытягивающих усилий подвижных контактов из подвижных. 5. Проверка работы. 6. Определение временных характеристик. 15.2.2. Измерение сопротивления изоляции: а) поводков и тяг, выполненных из органических материалов. Производится мегаомметром на напряжении 2,5 кВ. Сопротивление должно быть не менее следующих значений:
б) многоэлементных изоляторов. Производится мегаомметром на напряжение 2,5 кВ только при положительной температуре окружающего воздуха. Сопротивление должно быть не менее 300 МОм для каждого элемента штыревого изолятора. |
