О.А. КЛИМАНОВА, М.Н. БЕЛОВА/ Из опыта работы/

Составление плана местности

Разработка для 6-го класса


Составить план местности (или, иначе говоря, произвести ее съемку) — значит изобразить эту местность на чертеже в выбранном масштабе с помощью условных знаков. Для составления плана местности вам потребуется планшет с закрепленным на нем листом бумаги, карандаш, ластик, линейка.

1. Начало работы — выбор точки, откуда будет производиться съемка



Карта острова Линкольна,
каким его представлял себе Жюль Верн

Вы готовы к работе? Тогда помогите инженеру Сайресу Смиту и его товарищам из романа Жюля Верна «Таинственный остров» составить план острова, на котором они очутились по воле случая.

«Сайрес Смит и его товарищи целый час простояли на вершине горы. Остров расстилался перед ними, словно раскрашенная рельефная карта — зеленая в лесистых местах, желтая на песчаных равнинах, голубая там, где была вода.


На северо-западе береговая линия напоминала своими очертаниями
приплюснутый череп  хищного животного.
Здесь находился вулкан, на вершине которого стояли исследователи.

Они охватили взглядом всю карту, и только земля, скрытая мощной растительностью, дно тенистых долин и глубины узких ущелий оставались недоступны их взору». Возьмите на заметку, что с высоты всегда открывается наилучшая панорама.

2. Подготовка к съемке




Вспомните одно из правил построения плана, которое гласит:
все объекты на плане изображаются в уменьшенном виде. Все расстояния на плане уменьшены в строго определенное количество раз по сравнению с теми же расстояниями на местности, то есть план составляется в масштабе.
Нужно выбрать масштаб для нашего плана.

Как Сайрес Смит выбрал масштаб плана?


Как Сайрес Смит определил направление
сторон горизонта без компаса?

Необходимо изобразить участок местности протяженностью с запада на восток примерно 500 метров. Ширина листа нашего плана 10 см. Значит, на 1 см плана должно помещаться 500 : 10 = 50 (метров).

Итак, наш план будет составлен в масштабе: в 1 см — 50 метров.

Далее необходимо повернуть планшет таким образом, чтобы его верхний край смотрел строго на север. Нарисуйте в верхнем углу плана стрелку, направленную наверх, и подпишите букву «С» возле нее. Она будет изображать направление на север.

КОММЕНТАРИИ РЕДАКЦИИ








Инженер нашел на берегу
совершенно ровное место
и воткнул в землю
длинную жердочку.
«Сайрес Смит опустился
на колени и начал
отмечать постепенное
уменьшение тени, втыкая
в землю маленькие прутики.
В ту минуту, когда тень от
палочки станет короче всего,
будет ровно двенадцать часов дня».


Произведения Жюля Верна выходят у нас обычно с классическими иллюстрациями, но имя их автора почему-то не указывается. Только на самих гравюрах можно прочесть: BARBANT. Рисунок, который приводят авторы статьи, любопытен тем, что художник очень точно следовал тексту писателя, но забыл, где происходит дело: прутики, которые втыкаются в землю всё ближе и ближе к шесту, ясно показывают, что конец тени перемещается справа налево, то есть солнце движется по небосводу слева направо. А между тем остров Линкольна находился примерно на 35° южной широты, то есть в любое время года солнце должно там перемещаться справа налево.

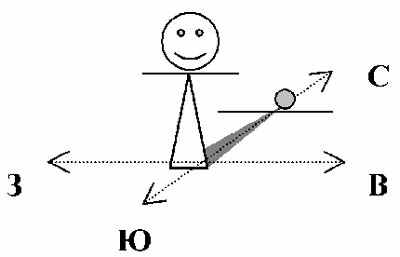

Вы можете наблюдать и за собственной тенью в своей местности. В полдень встаньте так, чтобы солнце светило вам прямо в лицо. Тогда ваша тень укажет направление на север, правая рука — на запад, левая — на восток, а вы будете смотреть на юг.

3. Измерение расстояний


На план, кроме мельницы, нужно будет нанести направления на четыре главных ориентира: южную оконечность озера Гранта, исток Глицеринового ручья, мостик через него и ближний угол хлебного поля. Как же островитянам померить расстояния до этих точек, если у них нет рулетки?

Как перенести на план расстояния, измеренные на местности?

Используйте правило, которое вывел Харберт: «Измеренное на местности расстояние (100 метров), поделенное на именованный масштаб плана (в 1 сантиметре 50 метров), дает длину отрезка на плане (в сантиметрах): 100 м : 50 м/см = 2 см» (см. таблицу).

Как измерять на местности расстояния?

Юный Харберт предпочитал измерять расстояния шагами. От мельницы до южной оконечности озера Гранта было 167 шагов. Средняя длина его шага — 60 см. Определите, какое расстояние в метрах прошел Харберт.
Кроме того, пройденный путь можно приблизительно определить по средней скорости перемещения (для пешехода она составляет около 5 км/ч).

ДАННЫЕ ДЛЯ СОСТАВЛЕНИЯ ПЛАТО ДАЛЬНЕГО ВИДА


Название
точки


точки

Расстояние
в метрах
от мельницы

То же расстояние
в см на плане

Мельница

1





Южная оконечность озера Гранта

2

130

130 : 50 = 2,6

Исток Глицеринового ручья

3

100

100 : 50 = 2

Мостик через Глицериновый ручей

4

200

200 : 50 = 4

Ближний угол распаханного поля

5

200

200 : 50 = 4

Длине поля (200 м) на плане будут соответствовать 4 см, ширине (100 м) — 2 см.
