4. МОДУЛЬ ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОДЫ


4.1 Конструкция модуля


С
хема модуля представлена на рисунке 4.1. Модуль состоит из следующих частей: камеры обеззараживания, пульта управления, системы промывки.

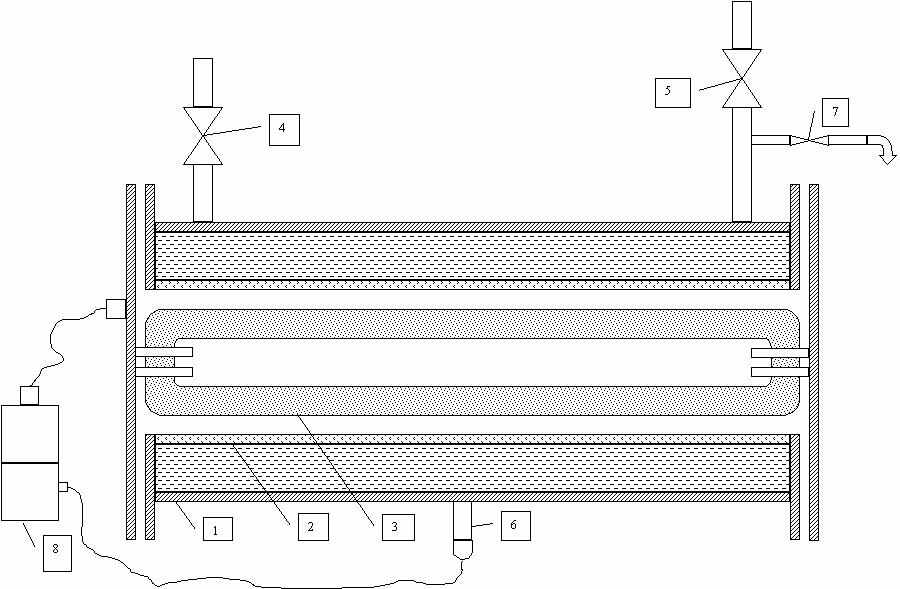

Рисунок 4.1 – Схема модуля для обеззараживания воды


Камера обеззараживания представляет собой корпус из нержавеющей стали (1) диаметром
18 и длиной 50 см, внутри которого расположен кварцевый чехол (2) диаметром 15 см, герметично соединяемый с корпусом, окружающий УФ-лампу индукционного типа, закрепленную на фланце корпуса (3).

На корпусе камеры обеззараживания расположены: входной кран для подачи исходной воды (4), выходной кран для отвода обеззараженной воды (5), датчик интенсивности УФ-излучения типа ДИ-2 (6), кронштейны крепления камеры, пробоотборник с краном для отбора проб воды для анализа (7). Внешний вид камеры представлен на рисунке 4.2.

Пульт управления модулем содержит блок питания лампы и систему контроля и автоматики для включения и выключения модуля и индикации режима работы. Составной частью модуля является блок промывки БПР-2, предназначенный для удаления загрязнений с кварцевого чехла, возникающих при работе модуля. Модуль в сборе представлен на рисунке 1 Приложения В, а чертежи и конструкторская документация содержатся в Приложении Б.

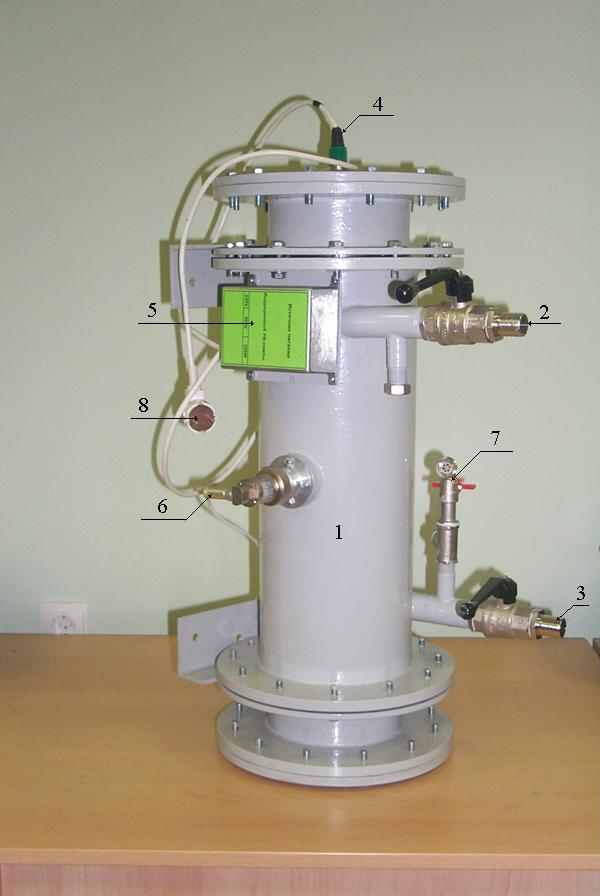

Рисунок 4.2 – Камера обеззараживания: 1 – корпус, 2 – кран для подачи воды, 3 – кран для отвода воды, 4 – разъем питания лампы, 5 – блок питания, 6 – датчик УФ-излучения, 7 – пробоотборник, 8 – сетевая вилка


4.2 Оценка дозы облучения воды


Согласно гигиеническим требованиям [44], доза облучения воды при обеззараживании ее ультрафиолетовым облучением Q должна составлять не менее 16 мДж/см2.

Обозначим мощность лампы в линии 253.7 нм W Вт, длину камеры – L см, ее внешний радиус – R см, внутренний – r см, скорость течения в камере – v см/с, коэффициент поглощения воды –  см–1. Освещенность внешней поверхности камеры будет:


. (4.1)


Каждый элемент потока воды будет подвергаться этой (если он вблизи внешней стенки) или большей освещенности в течение времени пребывания в камере, которое равно L/v, т. е. получит дозу не менее А L/v. Если в единицу времени через камеру проходит объем воды Р см3/с, то v=Р/[(R2–r2)], откуда

. ( 4.2)


Приняв =0.1 [45], W =60 Вт (см. главу 2), Р= 10 м3/ч=2778 см3/с и геометрические размеры камеры, упомянутые выше, получаем 25 мДж/см2. Большой «запас» по сравнению с требованиями стандарта позволяет увеличить производительность модуля или использовать воду с более сильным поглощением.


ЗАКЛЮЧЕНИЕ


В соответствии с техническим заданием на работу разработан модуль для производственных технологий и технологий рационального природопользования для обеззараживания воды и воздуха на основе высокоэффективных ультрафиолетовых индукционных ламп.

Усовершенствованы конструкции и исполнение ультрафиолетовых индукционных ламп мощностью 50, 100, 200 Вт, проведены испытания их электрических, световых и тепловых характеристик, обеспечивающих эксплуатацию.

Создан источник питания ламп, обеспечивающий необходимые режимы питания.

Для обеспечения необходимой производительности по очистке воды и качества очистки модуль легко масштабируется и может быть оснащен сменными лампами различных типоразмеров и мощности.

Модуль является легкоразборным, что обеспечивает (в случае необходимости) быструю и безопасную замену любой его функциональной компоненты.

Модуль прошел испытания на работоспособность при давлении воды во впускном трубопроводе p  8105 Па. Представлен действующий макет на производительность 10   20 м3/час, оснащенный лампой с регулируемой мощностью (150210) Вт и соответствующим источником питания, что обеспечивает достаточный для этой производительности поток УФ-излучения.

В конструкции модуля учтены требования МУ 2.1.4.719-98, а также требования, содержащиеся в Перечне материалов, реагентов и малогабаритных очистных устройств, разрешенных ГКСЭН для применения в практике хозяйственного питьевого водоснабжения
№ 01-19/92-11 от 23.10.92 г. Все комплектующие, примененные в модуле, соответствуют евростандарту.

В отчете по работе приведены:
  • краткое описание научно-технических основ обеспечения необходимых потоков УФ-излучения при использовании наполнения ламп парами ртути с нужными электрическими характеристиками при питании от высокочастотного источника;
  • результаты исследования электрических, излучательных и тепловых характеристик работающих ламп;
  • описание работ по оптимизации светоизлучающего компонента модуля;
  • выполненная оценка инновационного потенциала разработки;
  • технико-экономическое обоснование организации производства индукционных ламп УФ-излучения;
  • конструкторская документация для изготовления обсуждаемых модулей.

Выпуск модулей и ламп для них может быть осуществлен как на предприятиях светотехнической промышленности, так и специализированными малыми и средними предприятиями. Там же может быть освоен и выпуск разработанных источников питания к лампам.

Работа выполнена Петрозаводским госуниверситетом (основной исполнитель) и Институтом теплофизики им. Кутателадзе СО РАН (соисполнитель).
