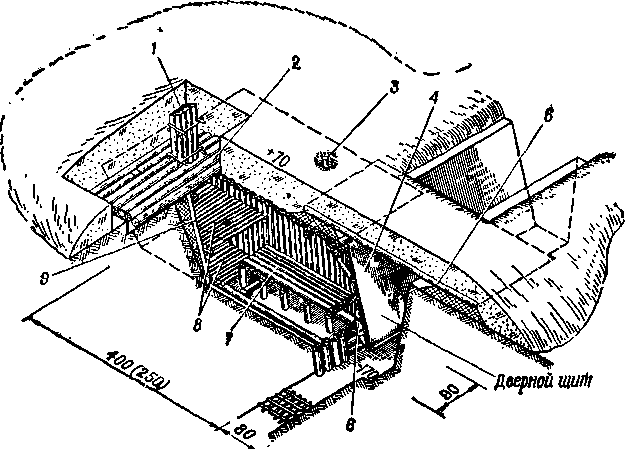

Рис. 43. Блиидаж безврубочной конструкции:

/ — вытяжной короб; 2 — перекрытие (бревна <і=16см); 3 — дымовое защит-ное устройство (ДЗУ); 4 — занавес из плащ-палатки; б — перекрытый уча-сток траншеи длиной 2,5 м (бревна d -10—12 cm, /-3 м); 6 — отопнтельиая печь; 7 — место для сидения; 8 — верхние и нижние нары; S — вертикальиая

заборка стен

150

Затем необходимо подготовить 200 пог. м гладкой проволоки диаметром 2—4 мм н весь заготовленный материал поднести к месту устройства блиндажа.

Очередность устройства блиндажа сводится к следующим ос-новным работам: отрывка котлована, сборка остова блиндажа из заготовленных элементов, засыпка котлована и обваловывание всего сооружения грунтом, маскировка. Самая трудоемкая ра-бота — это отрывка котлована, поэтому котлован необходимо от-рывать всем отделением большими лопатами. Отрываемый грунт выбрасывается в бруствер с трех сторон котлована, но не ближе 0,5 м от его кромки. По достижении глубины более одного метра грунт выбрасывается непосредственно на берму, a c бермы — в отвал. На перекидку грунта следует назначить перекидчиков из расчета один перекидчик на двух отрывающих.

После отрывки котлована командир отделения организует сборку остова блиндажа, для чего отделение разбивает на три расчета по два солдата в каждом. Сборку остова блиндажа целе-сообразно организовать в три этапа в следующем порядке.

Ha первом этапе:

• первый расчет подносит и укладывает нижние продольные опорные элементы основного помещения и распорки между ними;

• второй расчет подносит и укладывает нижние продольные опорные элементы тамбура, предтамбура и распорки между ними;

• третий расчет подносит и укладывает верхние продольные опорные элементы основного помещения, опирая их на откосы котлована, ставит и закрепляет распорки.


На втором этапе:

• первый и третий расчеты подносят элементы стен и произ-водят заборку торцовой и продольных стен блиндажа; во время за.борки стен засыпают грунтом пазухи котлована на 'Д высоты;

• второй расчет подносит и устанавливает верхние продоль-ные элементы с распорками в тамбуре и предтамбуре.


На третьем этапе:

• первый и третий расчеты подносят и укладывают элементы наката основного помещения, тамбура и предтамбура и устраи-вают вентиляционный короб;

• второй расчет изготавливает и устанавливает защитную дверь в блиндаж.


После сборки остова все расчеты огделения засыпают блиндаж грунтом толщиной не менее 70 см и маскируют его под фон ок-ружающей местности.

Убежища в отличие от блиндажа оборудуются табельными средствами коллективной противохимической и противорадиацион-ной защиты. Эти средства в сочетании с герметизацией остова и входов в сооружение обеспечив.ают длительное пребывание и от-дых личного состава без индивидуальных средств защиты в усло-виях заражения местаости и воздуха радиоактивньши и отрав-ляющими веществами и бактериальными (биологическими) сред-ствами.

151

Убежище беэврубочмой конструкции представляет собой блин-даж, оборудованный табельным фильтровентиляционным агрега-том ФВА 50/25 с защитным устройством на воздухозаборе ВЗУ-50, герметической дверью в тамбуре и герметическим зана-весом в предтамбуре.

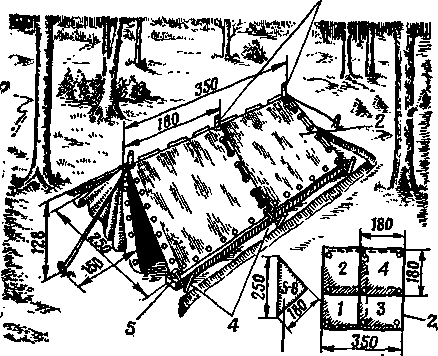

Рис. 44. Походная палатка на отделение:

/ — стойки: О — сшитый намет из четырех плащ-палаток; 3 — плащ-палатка, сло-женная треуголышком для эаделки торцов; 4 — приколыши; S — валик нз землн

илн дерна

Укрытия от непогоды и для отдыха. Для защиты от непогоды и отдыха личного состава в полевых условиях устраиваются па-латки, шалаши и заслоны — навесы.

Походная палатка на отделение (рис. 44) устраивается из ше-сти солдатских плащ-палаток следующим образом. Двумя верев-ками сшиваются четыре полотнища для двухскатной части па-латки. Сшитый намет поднимается и крепится к трем стойкам, во-ткнутым в землю, крайние из которых укрепляются оттяжками. Две оставшиеся плащ-палатки, сложенные треугольником, кре-пятся к торцам. Полотнище со стороны входа пришнуровывается только одной кромкой.

Шалаш на отделение (рис. 45) устраивается в лесной мест-ности из жердей, ветвей и хвороста. Он делается из двух прямо-угольных рам размером 4,5x3 м, связанных из жердей диаметром 5—6 см. Заготовленные рамы устанавливаются в канавки, отры-тые на расстоянии 5 м одна от другой, верхние концы рам сво-дятся вместе. На образовавшийся стык укладывается жердь, ко-торую проволокой или веревкой скрепляют с рамами. Затем из лапника или веток делают кровлю и заделывают торцы шалаша плетнем, оставляя для входа проем, который закрывается плащ-палаткой.

152

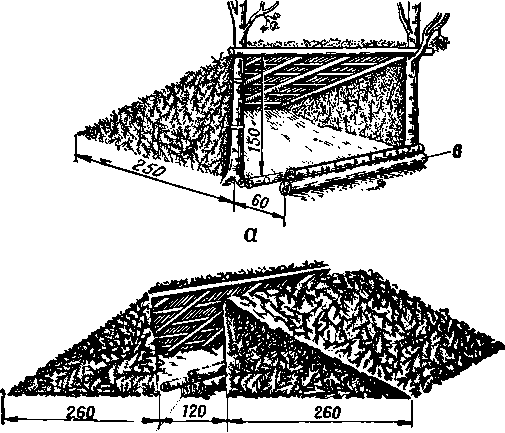

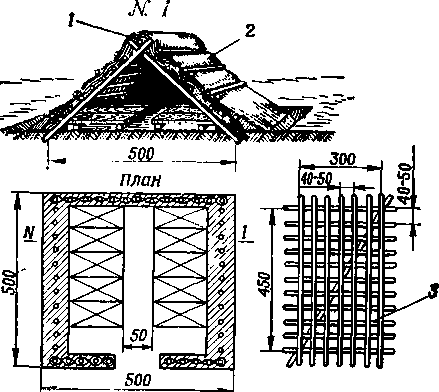

Рис. 45. Шалаш на отделение:

I — жердь, скренляющая рамы; 2 — кровля из веток ил.и

лапника; 3 — рама из жердей

Заслон-навес (рис. 46) устраивается односторонним и двусто-ронним. Длина заслона делается из расчета 0,5 м на человека. .

Располагают заслон по возможности около деревьев, исполь-зуя их стволы как опоры. Устраивают заслоны высотой 1 — 1,5 м в виде наклонных изгородей, которые покрывают ветками, соло-мой или травой. Для обогрева личного состава перед заслоном разжигают костер. Костры наиболее выгодно устраивать из двух или трех сухих смолистых бревен диаметром 25—30 см, отесан-ных на один кант и глубоко насеченных на отесах. Костер из двух уложенных одно на другое бревен горит в течение 9— 10 часов.

4. ВЗРЫВЧАТЫЕ ВЕЩЕСТВА И ЗАРЯДЫ

Взрывчатые вещества (ВВ), применяемые в военном деле, де-лятся на три группы: инициирующие, бризантные и метательные.

Инициирующие взрывчатые вещества обладают высокой чувст-вительностью к внешним воздействиям (удару, трению, прост-релу пулей). Взрыв небольших количеств инициирующих ВВ в непосредственном контакте с другими ВВ вызывает их детонацию. Вследствие указанных свойств инициирующие взрывчатые ве-щества применяются исключительно для снаряжения средств взрывания (капсюлей-детонаторов, капсюлей-воспламенителей). К инициирующим ВВ относятся гремучая ртуть, азид свинца, те-нерес (ТНРС).

Бризантные взрывчатые вещества более мощны и менее чувст-вительны к различного рода внешним воздействиям. Возбуждение детонации бризантных ВВ обычно производится взрывом заряда того или иного инициирующего -ВВ, входящего в- состав капсюлей-детонаторов.

По мощности бризантные взрывчатые вещества делятся на три группы: повышенной, нормальной и пониженной мощности.

Взрывчатые вещества повышенной мощности применяются для изготовления детонирующих шнуров и снаряжения капсюлей-де-тонаторов, a также для изготовления промежуточных детонаторов. К ним относятся ТЭН, гекооген.

Взрывчатые вещества нормальной мощности — тротил (тол) — основное бризантное ВВ, применяемое в подрывном деле и для снаряжения большинства боеприпасов. Тротил представляет собой кристаллическое вещество от светло-желтого до светло-коричне-вого цвета, горьковатое на вкус, негигроскопичное и нераствори-мое в воде. Тротил хорошо прессуется; плавится при температуре около 81^е; температура возгорания 310°; на открытом воздухе тро-тил горит желтым, сильно коптящим пламенем без взрыва. К удару,'трению и тепловому воздействию тротил малочувствите-лен. Прессованный и литой тротил от прострела пули не взры-вается. Восприимчивость тротила к детонации зависит от его состояния. Прессованный и порошкообразный тротил безотказна взрывается от капсюля-детонатора, плавленый тротил взрывается только от промежуточного детонатора.

154

В войсках тротил, как правило, применяется в виде преосован-ных подрывных шашек:

• больших— размером 50X50X100 мм и массой 400 г;

• малых — размером 25X50X100 мм и массой 200 г;

• буровых (цилиндрических) высотой 70 мм, диаметром 30 мм и массой 75 г."


Все подрывные шашки имеют запальные гнезда для капсюля-детонатора № 8А.

Заряды взрывчатых веществ, их форма и масса. Зарядом на-зывается определенное количество ВВ, подготовленное для про-изводства взрыва.

По расположению относительно подрываемого объекта заряды делаются внутренние и наружные. Внутренними называются за-ряды, закладываемые в подрываемые объекты, a наружными — за-ряды, размещаемые на наружных поверхностях объекта или на некоторых расстояниях от них. Наружные заряды в зависимости от того, укладываются они вплотную к подрываемым объектам или размещаются на расстоянии от них, подразделяются на кон-тактные и неконтактные.

Форма заряда зависит от конструкции подрывного объекта. По форме заряды подразделяются на сосредоточенные, удлинен-ные, фигурные и кумулятивные.

Сосредоточенные заряды по форме приближаются к кубу или параллелепипеду, длина которого не превышает его наименьшего поперечного измерения более чем в 5 раз.

Удлиненные заряды имеют форму вытянутых параллелепипе-дов или цилиндров, длина которых более чем в 5 раз превышает их наименыние поперечные размеры. Высота удлиненных зарядов не должна превышать их ширину.

Фигурные заряды применяются для подрывания различных фи-гурных элементов конструкций и вооружения.

Кумулятивные заряды применяются для пробивания больших толщ броневых и железобетонных сооружений, перебивания тол-стых металлических листов и т. п.

Для взрыва зарядов ВВ применяются следующие способы: Огневой, электрический, механический, химический.

Огневой способ применяется для взрывания одиночных заря-дов или для разновременного взрывания группы зарядов, когда взрыв одного из них не может повредить другого заряда ил« дру-гой группы зарядов. При огневом опособе подрыв зарядов осуще-ствляется зажигательной трубкой, состоящей из капсюля-детона-тора и огнепроводного шнура. Зажигательные трубки поступают из промышленности или изготавливаются в войсках.

Для изготовления зажигательной трубки и ее воспламенения необходимы капсюль-детонатор, огнепроводный шнур, спички, a также нож, обжим, изоляционная лента.

КапсюлЬ-детонатор (рис. 47, а) предназначается для взрывания ааряда ВВ. В войсках применяется капсюль-детонатор № 8А, представляющий собой открытую с одного конца цилиндрическую

155

алюминиевую гильзу, в нижней части которой запрессовано бри-зантное ВВ повышенной мощности, a сверху — инициирующее ВВ. Капсюль-детонатор очень чувствителен и опасен в обращении. Каосюли-детонаторы нужно оберегать от удара, трения, сплющи-

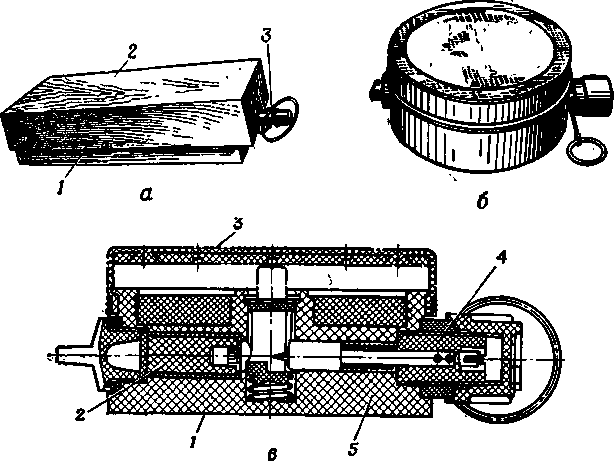

Рис. 47. Средства взрывания:

a — капсюль-детонатор; / — гильэа; 2 — чашечка; 3 — шелковая сетка: 4 — иницинрующее взрывчатое вещество; б — огнепроводный шнур; / — оплетка; 2— пороховая сердцевина; 3'—направляющая нить; в — детони-рующиіі шнур: / — оплетка; 2 — взрывчатое вещество; 3 — направляющая

нить

вания, нагреванмя, пламени и искры. Они хранятся и переносятся в специальных коробках (пеналах), отдельцо от взрывчатых ве-ществ. Капсюли-дётонаторы с трещинами, помятостями, с нале-том в виде пудры на внутренних стенках гильзы или загрязненные в обращении опасны, и применять их запрещается.

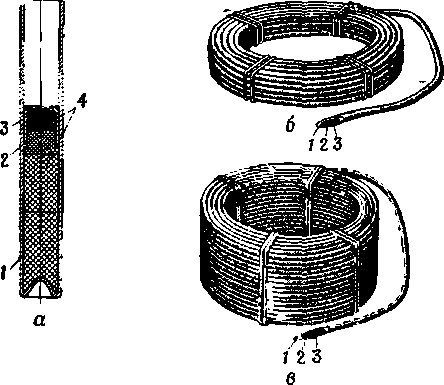

Огнепроводный шнур (рис. 47, б) предназначается для взрыва капсюлей-детонаторов. Он состоит из пороховой сердцевины с направляющей нитью в середине и ряда внутренних и наружных оплеток и оболочек. Наружный диаметр шнура 5—6 мм.

В войска шнур поступает трех видов: в пластикатовой обо-лочке (ОШП) серовато-белого цвета; двойной асфальтированный (ОШДА) темно-серого цвета; асфальтированный (ОША) темно-серрго цвета.

ІІІнуры в пластикатовой оболочке и двойной асфальтированный применяются при подрывании под водой и в сырых местах. Ас-фальтированный шнур может применяться только при подрывании в сухих местах.

Окорость горения огнепроводного ш-нура 1 ом в секунду; под
водой горит на глубине до б м; горение его под водсгй протекает
несколько быстрее, чем на воздухе. *

Хранить огнепроводный шнур нужно в сухих, прохладных ме-стах и защищать от сырости, жары, соприкосновения с маслами,

156

жирами, бензином и от механических воздействий. При примене-нии огнепроводного шнура на морозе следует избегать резких его перегибов, так как это может привести его к излому.

Перед изготовлением зажигательной трубки огнепроводный шнур осматривают и проверяют на скорость горения. -Если на по-верхности его оболочки обнаруживаюг трещины, переломы, следы подмочки и другие повреждения и неисправности, то такой шнур считается непригодным.

Скорость горения огнепроводного шнура проверяют поджига-нием отрезка его длиной 60 см, определяя время горения по се-кундомеру или по часам с секундной стрелкой. Время горения от-резка шнура длиной 60 см должно составлять 60—70 с.

Детонирующий шнур (ДШ) (рис. 47, в) предназначен для от-новременного взрыва нескольких зарядов. Он состоит из сердце-вины — бризантного ВВ (ТЭН), с двумя напраівляющими ннтями и ряда внутренних и внешних оплеток, покрытых влагоизолирую-щей оболочкой. Цвет шнура красный. Диаметр 5—6 мм.

Детонирующим шнуром заряд взрывается, как правило, с по-мощью капсюля-детонатора, насаженного на конец отрезка ДШ.

Одним капсюлем-детонатором можно взрывать до шестм кон-цов ДШ; при большем числе концов их необходимо привязать к тротиловой» шашке, a шашку взрывать зажигательной трубкой.

Воспламенительный (тлеющий) фитиль применяется для зажи-гания огнепроводного шнура и представляет собой пучок хлопча-тобумажных или льняных нитей, сплетенных в шнур диаметром 6—8 мм и пропитанных калиевой селитрой. Фитиль тлеет на воз-духе со скоростью 1 см в 1—3 минуты в зависимости от силы ветра.

Изготовление зажигательных трубок производится в следую-щем порядке (рис. 48):

• на деревянной подкладке отрезается под прямым углом ку-сок огнепроводного шнура необходимой длины (но не менее 50 см);

• вынимается из коробки (пенала) капсюль-детонатор и про-веряется его пригодность путем осмотра;

• обреззнный под прямым углом конец огнепроводного шнура осторожно вводится в гильзу капсюля-детонатора до упора в ча-шечку; если шнур входит в гильзу слишком свободно, то конец его обвертывается одним слоем изоленты или бумаги. Затем надо закрепить капсюль-детонатор на огнепроводном шнуре с помощыо специального обжима. Для этого шнур взятьв левую руку и, под-держіивая капсюль-детонатор указательным пальцем, правой ру-кой обжать по верхнему срезу гильзы. При дальнейшем обжатии У края гильзы создается кольцевая шейка, чем и достигается прочность соединения капсюля-детонатора со шнуром. Перед вос-пламенением свободный конец огнепроводного шнура обрезается Наискось.


Перед взрывом заряда зажигательная трубка капсюлем-дето-Натором вставляется в запальное гнездо тротиловой шашки.

157

Общие меры предосторожности при обращении со взрывчатыми веществами и средствами взрывания и при огневом способе взры-вания. Лица, выполняющие задачи с применением взрывчатых ве-ществ, должны знать и строго выполнять правила обращения со

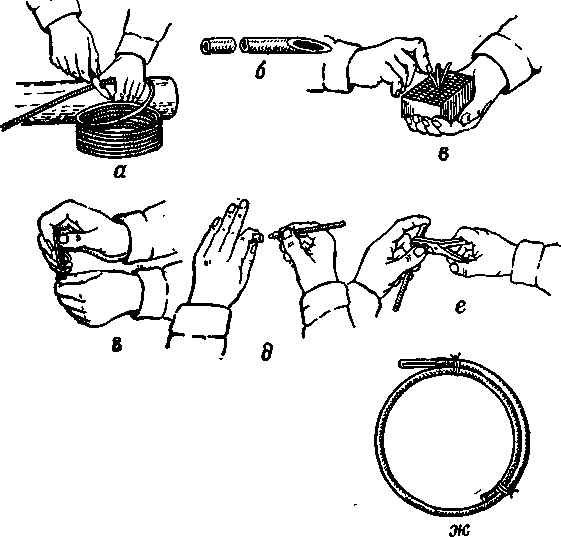

Рис. 48. Изготовление зажигательной трубки:

а —отрезание огнепроводного шнура; б — правильио обрф-занные концы огнепроводного шиура; в — извлечение кап« сюля-детонатора из коробочки; a — проверка капсюля-детс-натора; д, е — изготовление зажигательной трубки; ж — fы-товая зажигательная трубка

взрывчатыми веществами и средствами взрывания, поддерживать строгий порядок и действовать точно по команде и сигналам сво-его командира.

Сигналы на производство взрьша подаются в следующем по-рядке:

• «Приготовиться» — производится подготовка зажига-тельной трубки к поджиганию;

• «Огонь» — производится воспламенение зажигательных трубок (одному человеку воспламенять более пяти трубок не раз-решается);

• «Отходи» — отходят все, в том числе и не успѳвшие под-жечь свои зажигательные трубки;

• «Отбой»—-команда подается после осмотра места взрыва командиром.


158

Зажигательные трубки вставляются в наружные заряды после укрепления зарядов на подрываемых предметах непосредственно перед производством взрыва.

Запрещается производить работы оо взрывчатыми веществами и средствами взрывания в жилых помещениях, курить и разво-дить огонь ближе 100 м от места, где находятся взрывчатые ве-щества. Место взрывов должно быть оцеплено постами, удален-ными на безопасное расстояние. Посторонние лица к местам взрыва не допускаются.

При огневом способе взрывания ведется счет взрывов, чтобы проверить, не было ли отказов. К невзорвавшимся зарядам раз-решается подходить только одному человеку (командиру) не ра-нее как через 15 минут после ожидаемого момента взрыва.,При этом не должно быть признаков горения шнуров й зарядов; в противном случае подход запрещен.

Загасший огнепроводный шнур вторично не поджигается.

5. ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ

Инженерные заграждения устраиваются в целях нанесения по-терь противнику, задержки его продвижения и затруднения ма-невра. Они применяются во всех видах боевых действий. Заграж-дения делятся на минно-взрывные, невзрывные и комбиниро-ванные.

Минно-взрывные заграждения состоят из минных полей, групп мин, одиночных мин, a также фугасов и зарядов взрывчатых ве-ществ, установленных на местности. Они бывают управляемые и неуправляемые.

К управляемым минно-взрывным заграждениям относятся за-граждения, которые после установки их «а местности могут иметь либо боевое (опасное), либо безопасное положение.

К неуправляемым заграждениям относятся такие минно-взрыв-ные заграждения, которые находятся всегда в боевом положении.

К невзрывным заграждениям относятся противотанковые рвы, эскарпы, кантрэскарпы, снежные валы, надолбы, лесные завалы, a также проволочные заграждения.

Комбинированные заграждения представляют собой сочетание минно-взрывных и невзрывных.

Основным видом инженерных заграждений являются минно-взрывные.

Противотанковые мины (рис. 49) бывают противогусеничные и противоднищевые. Каждая мйна состоит из заряда взрывчатого вещества, взрывателя и корпуса. Корпуса мин изготавливаются из различных материалов: металла, дерева, пластмассы и др. Так-тико-технические данные противотанковых м«н приведены в табл. 10.

На дне и боковой поверхности некоторых противотанковых Мин имеются запальные гнезда с резьбой, в которые ввинчиваются ізрыватели при установке ммны в неизвлекаемое положение. За-

159

ряд взрывчатого вещества противотанковой мины — литой тротил. Промежуточные детонаторы изготавливаются из прессованного тротила.

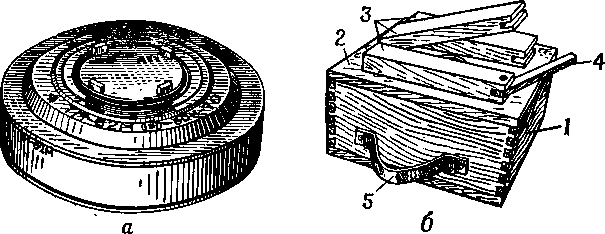

Рис. 49. Противотанковые мины:

a — мина ТМ-Ѳ2М; б — мина ТМД-Б; / — корпус; 2 -•

крышка; 3 — нажимная плаика; 4 — задвижка; 5 — перенос-

ная ручка



Рис. 50. Противопехотные мины:

a — мииа ПМД-6М: ' — корпус; 1 — иажимная крышка; 5 — взрыва-тель; б — мина ПМН; в — разрез мины ПМН: / — корпус; 1 — дето-натор; S — нажнмная крышка; 4 — взрыватель; 5 — взрывчатое веще-

ство

Принцип действия противотанковой мины. При наезде гусе-ницей или колесом на мину ее крышка сминается и опускается до упора взрывателем в промежуточный детонатор. При дальнейшем смятии нажимной крышки корпус взрывателя останавливается,

160

a ударный механизм продолжает опускаться вниз. В это время перерезается чека, удерживающая пружину ударника в сжатом состоянии; как только чека перережется, ударник иод действием

6-241

161

en

Таблица 10

	Тактико-технические данные противотанковых и і ».			іротивопехотных	мин
	Противотанковые мины		•'	Протнвопехотные мнны
Наименованяе	*
	ТМД-Б	ТМ-57	пмн	ПОМЗ-2	ОЗМ-4	ПМД-6М
Обшая масса мииы, кг	9.0—9.7	9	0,550	1.770	5	0.493
Масса заряда ВВ, кг	. 4.8—6.7	6,5	0,200	0,075 '	0,170	0,200
	—	320	110	—	90.
	160	110	53	—	167	50
	290	—	—	—	«	90
	320	—	—	—	—	—
Ралиус сп.пошного по-			*
ражения, м ....	~~	""—	-—	4	13	__
Усилие, необходимое для срабатывания, кг	200—500	200—500	8—25	0,5—1,3	0,5—1.3	6—28
Материал корпуса . .	Дерево	Металл	Пластмасса Чугун		Чугун	Дерево
	МВ-5	MB-57 МВЗ-57 МВШ-57	МУВ-2	МУВ-2	МУВ-2	МУВ-2
