Противопехотные мины применяются для поражения живой силы противника. При взрывании они наносят поражение фугас-ным действием — мины ПМД-6М и ПМН (рис. 50) и осколками — мины ПОМЗ-2М и ОЗМ-4 (рис. 51).
Фугасные мины при взрыве поражают, как правило, одного человека. Осколочные могут поразить одновременно нескольких человек.
По принципу приведения в действие противопехотные мины подразделяются на мины нажимного и натяжного действия.
Противопехотные мины состоят из корпуса, заряда взрывча-того вещества и взрывателя с предохранительньщ устройством для безопасности установки. Корпуса осколочных мин при взрыве заряда дробятся на мелкие осколки и разлетаются на расстояние 25—30 м.
Основные тактико-технические данные противопехотных мин приведены в табл. 10.
6. МИНЫ ИНОСТРАННЫХ АРМИЙ
Противотанковые мины американской армии делятся на про-тивогусеничные— мины М6А2, М7А2, M15, M19 и противоднище-вые — мина M21. Тактико-технические данные приведены в табл. 11.
Противогусеничные мины состоят из металлического корпуса, заряда взрывчатого вещества и механическо-го взрывателя нажимного действия.

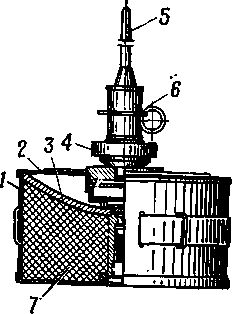

Рис. 52. Противоднищевая ми-на M21:
/ — корпус; ! — крышка; 3 — сталь-
ная облнцовка; 4 — взрьшатель;
5 — штырь; 6 — предохранительное
кольцо; 7 — заряд ВВ
Взрыватели имеют предохрани-тельное устройство, с помощью кото-рого они устанавливаются в боевое и безопасное положение. Если мина находится в боевом положении, то стрелка колодки предохранительного устройства совмещена со словом «Armed»; при положении мины в безо-пасном положении — словом «Safe». Ha взрывателе мины M19 вместо этих слов указаны их начальные буквы «А» и «S».
Принцип действия мин. При 'на-езде гусеницей танка на мину, уста-новленную в боевое положение (стрел-ка на взрывателе совмещена со сло-
вом «Armed»),- нажимная крышка опускается и приводит в дей-ствие взрыватель. Ударный механизм взрывателя срабатмвает и вызывает взрыв мины,
Противоднищевая мина M21 (рис. 52) состоит из цилиндриче-ского корпуса, кумулятивного заряда взрывчатого вещества и штыревого взрывателя. При задевании за штырь взрывателя лю-бой точкой боевой машины мина взрывается.
6*
163
T a 6 ли ца 11
| | Тактико-технические даниые противотаиковых и | противопехотных мин | армии США | | |||||
| | | | Противотанковые мины | | | Противопехотиые мины | | ||
| Наименование | | | | | | | | | |
| | | М6А2 | МІ5 | МІ9 | M21 | Ml 4 | | М25 | M16 |
| Общая масса мины, | кг | 9,1 | 13.6 | 12.7 | . 8.5 | • 0.130 | | 0,090 | 3.54 |
| Масса заряда ВВ, | кг | 5.4 | 10,0 | 9.5 | 4.8 | 0,031 | | * 0.085 | 0,450 |
| | | 300 | 330 | | 230 | 56 | | 29 | 103 |
| | | 90 | 124 | 76 330 | 115 | 40 | | 92 | 140 |
| | | | |||||||
| | | | | 330 | | | | | |
| Радиус сплошного | по- | | | | | 1 | | | 20 |
| Усилие для срабатыва-ния мины, кг ..... | 135—180 | 135—180 | 160—225 | 1.7—130 | | | — | | |
| Материал корпуса | • • | Металл | Металл | Пластмасса | Металл | Пластмасса | Пластмасса | Металл | |
| | | М603 | М603 | М606 | М607 M612 | | | | М605 |
Для обезвреживания противотанковых мин необходимо осто-рожно снять маскировочный слой, сдвинуть ее с места кошкой, ус-тановить взрыватель в безопаеное положение (стрелку предохра-нительного устройства поставить на слово «Safe» или букву «S») и вывернуть взрыватель из мины.

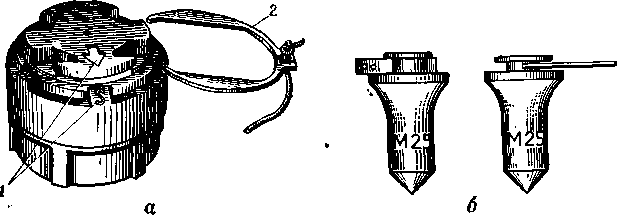

Рис. 53. Противопехотные мины (фугасные):
a — мнна M14: б — мииа М25; /— обозначение безопасного положения: 2 — предохраннтельиая чека
К противотанковьім минам английской армии относятся мины МК5 и МК7. Их устройство, принцип действия и обезвреживание аналогичны противогусеничным минам американской армии. Не-значительное отличие в устройстве имеет мина МК5, которая вместо нажимной крышки имеет нажимную крестовину, переда*ю-щую давление на взрыватель, расположенный в центральной ча-сти корпуса мины.
Противопехотные мины. В иностранных армиях имеется два основных вида противопехотных мцн— фугасного и осколочиого действия.
Из мин фугасного действия наиболее распространены амери-канские мины M14 и М25 (рис. 53). Они состоят из пластмассо-вого корпуса, заряда взрывчатого вещества и взрывного устрой-ства.
Осколочные мины разделяются на выпрыгивающие, устанавли-ваемые в грунте, и фугасно-осколочные, устанавливаемые на по-верхности. К таким относятся мины M16 и МЗ (рис. 54).
Осколочные мины всех иностранных армий имеют поражающий элемент, состоящий из заряда взрывчатого вещества и осколкоз, которые могут быть в впде шариков, иголок и кусочков металла, помещенных в кррпусе мины. В выпрыгивающих минах поражаю-щий элемент выбрасывается вышибным зарядом на высоту 0,5— 1,5 м. и разрывается, поражая живую силу осколками в радиусе до 30 м. Отдельные осколки летят на расстояние 100—150 м.
Обезвреживать противопехотные мины нельзя. Они уничтожа-ются зарядами ВВ, катковыми минными тралами или гусеницами ганков.
Мины-ловушки применяются для минирования зданий и пред-метов домашнего обихода, боевой техники, вооружения и предме-гов снаряжения.
165
Миной-ловушкой называют противопехотную мину (или заряд взрывчатог) вещества), соединенную с каким-либо предметом; при поіщтке воспользоваться этим предметом или сдвинуть его с места происходит взрыв мины (заряда взрывчатого вещества).

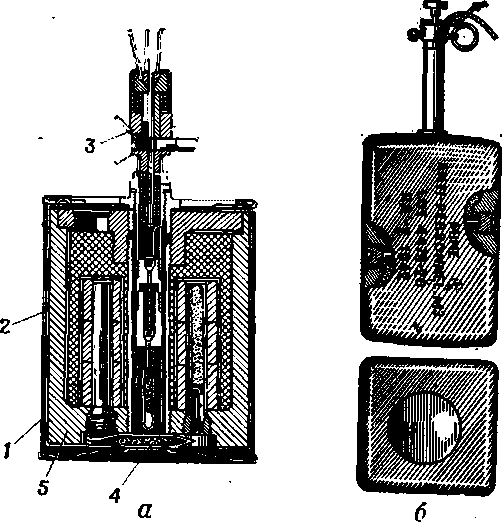

Рис. 54. Осколочные противопехотные мины:
о — мнна M16: 1 — стакан; 3 — корпус; 3 — взрыватель; 4 — вышибной заряд; S — промежуточный детонатор; б — мина МЗ
По принцилу действия мины-ловушки могут быть: нажимного действия; натяжного действия; электрического действия.
Характерными демаскирующими признакам« мин-ловушѳк мо-гут быть наличие натянутых проволочек, прикрепленных к дверям, окнам, брошенному оружию и другим предметам. Следует всегда помнить, что приемы установки мин-ловушек весьма разнооб-разны и для их обнаруженйя необходимо проявлять 'наблюдатель-ность, сообразительностьги осторожность.
При действиях на местности, ранее занимаемой противником, командир отделения обязан:
- организовать проверку позиции и местности на минирова-ние;
- не разрешать солдатам входить в здания и другие соору-жения до проверки их на минирование;
- не сдвигать с места и не поднимать оставленное противни-ком оружие, предметы вооружения и личного обихода, пока, не
166
убедился, что они не заминйрованы; прн необходимости их удале-ния они предварительно сдвигаются со своего места с безопасного расстояния.
7. ПРЕОДОЛЕНИЕ МИННО-ВЗРЫВНЫХ ЗАГРАЖДЕНИЙ
Минно-взрывные заграждения определяют по их демаокирую-щим признакам, a также при помощи миноискателей и щупов. Миноискателем можно обнаружить мины с металлическим кор-пусом на глубине до 35 cm, a сдеревянным корпусом — на глубине до 3 см.
Преодолѳние минно-взрывных заграждений осуществляется по проходам.
Способы устройства проходов зависят от вида заграждений, условий боевой обстановки, a также наличия сил и средств.
Проходы в минно-взрывных заграждениях проделываются ши-риной 6—8 м механическим или взрывным способом. Иногда их проделывают вручную.
Механический способ проделывания проходов заключается в уничтожении мин или удалении их за пределы прохода минными тралами. Минными тралами проделываются колейные или сплош-ные проходы. По колейному проходу пррпускаются только гусе-ничные машины*.
Взрывной. способ заключается в уничтожении мин путем под-рывания на минном поле удлиненных или сосредоточенных заря-дов взрывчатых веществ. Ширина прохода, образующегося после подрыва зарядов на минном поле, заминированном противотанко-выми минами обычной взрывоустойчивости, 6 м и более.
Вручную проходы проделываются, как правило, саперами.
Проделанные проходы обозначаются хорошо заметными указ-каміи.
167
Г л a в a V ВОЕННО-МЕДИЦИНСКАЯ ПОДГОТОВКА
Своевремевно и умело оказанная раненым и больным первая медицинская помощь, .как правило, исключает тяжелые осложне-ния, спасает им жизнь и помогает добиваться в ходе лечения пол-ного восстановления их боеспособности.
В условиях боя раненый не всегда может рассчитывать на быстрое получение медицинской помощи со стороны санитарного инструктора или другого медицинского работника. Поэтому каж-дый солдат и сержант должны уметь оказать первую медиціш-скую помощь себе или раненому товарищу.
Командир отделения перед боем должен проверить обеспечен-ность подчиненных индивидуальными табельными средствами ока-зания медйцинской помощи и умение использовать их при ране-ниях. Он обязан знать порядок оказания медицинской помощи н куда следует направлять раненых в ходе боя, контролировать вы-полнение подчиненными правил личной и коллективной гигиены, •а также указаний старших начальников по предупреждению среди личного состава заболеваний, особенно заразных.
1. ТАБЕЛЬНЫЕ СРЕДСТВА ДЛЯ ОКАЗАНИЯ ПЕРВОЙ МЕДИЦИНСКОЙ ПОМОІЦИ
Аптечка индивидуальная содержит лекарственные средства для оказания первой медицинской помощи при поражениях химиче-ским и бактериологическим (биологическим) оружием, a также проникающей радиациейі
Содержимое аптечки вложено в пластмассовую коробку, раз-деленную на гнезда.
В гнезде № 1 в шприц-тюбике с красным колпачком имеется антидот (противоядие)—1 мл 0,1%-ного раствора атропина сернокислого. Он немедленно вводится под кожу при затрудне-нии дыхания, нарушении зрения и появлении слезотечения. Эти симптомы являются ранним проявлением поражения фосфорорга-ническими OB (Ѵ-газы, зарин, зоман).
Гнезда № 2 и 6 — резервные.
В гнезде № 3 в шприц-тюбике с бесцветным колпачком оодер-жйтся' противоболевое средство. Его вводят под кожу для умень-шения болевых ощущений при ранениях, ожогах и переломах.
В гнезде № 4 в двух пеналах малинового цвета имеется 12 таблеток радиозащитного средства. При угрозе облучения прони-
168
кающей радиацией при подходе к району, зараженному радиоак-' тивными продуктами ядерйого взрыва, принимают сразу 6 табле-ток. Принятая доза эффективна в течение 4—5 часов. Бсли дей-ствия и дальше будут продолжаться на зараженной местностя, следует принять остальиые шесть таблеток.
В гнезде № 5 в двух пеналах прямоугольной формы имеется по восемь таблеток противобакте-риального средства.- Эти таблетки принимаются для предупреждения инфекционных заболеваний в случаях, когда противник применил бактерио-логическое (биологическое) оружие, a также для предупреждения осложнений при ранениях и ожо-гах. Одновременно принимается по. 8 табле-ток. Повторно таблетки принимаются через 6— 8 часов.
В гаезде № 7 в круглом ребристом пенале голубого цвета имеются таблетки этаіперазина, применяемого как противорвотное средство. Его принимают по одной таблетке в случаях появления признаков первичной реакции на облучение про-никающей радиацией (тошнота, рвота), a также когда эти расстройства возникают в результате контузии или ранения.
Рис. 55. Шприц-тюбик:
/ — корпус: І — канюля: 3 — кол-пачок; 4 — игла
Шприц-тюбик (рис. 55) состоит из корпуса, представляющего собой тонкостенный пластмассо-вый сосуд, на горловину которого навинчивается канюля с инъекционной иглой. Игла шприц-тюбика стерильна и аащищена плотно надетым на канюлю колпачком. Корпус заполнен лекарственным пре-паратом и герметично запаян.
Для использования шприц-тюбика необходимо (рис. 56) из-влечь его из аптечки (а); левой рукой взять за ребристый ободок канюли, правой — за корпус и повернуть корпус по ходу часовой стрелки до упора (б); снять колпачрк (в) и, удерживая шлриц-тюбик за канюлю', ввести иглу до канюли в мягиие тканитела (г) в удобном и достулном для этого месте; сжать корпус тюбика пальцами, выдавить содержимое и, не разжимая пальцев, извлечь иглу. В срочных случаях можно вводять лекарство, не снимая одежды.
Пакет перевязочный индивидуальный (рис. 57) применяется для наложения первичной повязки на рану с целью защиты ее от вторичного загрязнения микробами.
Пакет состоит из двух стерильных ватно-марлевых подушек. Одна из них закреплена на конце бинта, другая подвижная, что позволяет при сквозных ранениях одновременно закрыть входное и выходное отверстия раны.
Подушечки и бинт завернуты в бумажную оболочку. В нее же вложена и безопасная булавка. Поверх бумажной оболочки
169
имеется прорезиненная оболочка, которая обеспечивает сохране-ние стерильности содержимого пакета.
При наложении повязки на рану необходимо прорезиненную оболочку пакета разорвать по имеющимся надрезам, из-под края бумажной оболочки достать булавку и вколоть ее в обмундирова-

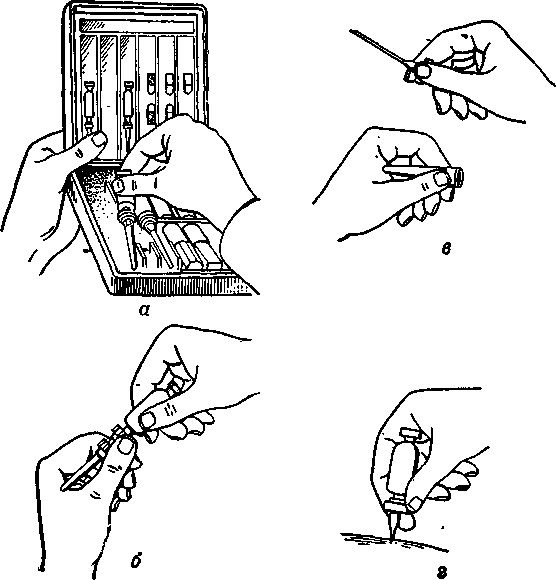

Рис. 5:>. Порядок пользования шприц-тюбиком
ние в удобиом месте. Затем освободить бинт и подушечки от бу-мажной оболочки. Чтобы не нарушить стерильность той стороны подушечек, которая должна лечь на раны, надо одной рукой взять за конец бинта, где прикрепЛена подушечка, a другой — за скат-ку бинта, и руки развести в стороны. Если надо раздвинуть по-душечки (при наложении повязки на сквозные раны), то руками следует брать за те стороны подушечек, где имеется строчка цвет-ными нитками. Раздвинув подушечки на нужное расстояние, при-ложить их к pane и укрепить бинтом. Конец бинта зафиксировать булавкой.
При наложении повязок нельзя дотрагиваться до раны руками, пытаться удалять из нее остатки одежды, цулю, осколок и другие инородные тела ; одежду (обувь), заікрывающую рану, следует разрезать по шву, обнажить райеную область и наложить цо-
170
вйзку. При необходимости снять одежду; вначале ее снимают со здоровой ноги (руки), a затем с поврежденной. Одеванле произ-водят в обратном порядке.

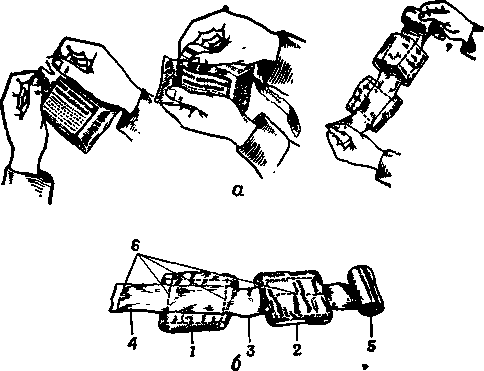

Рис. 67. Пакет перевязочный индивидуальный:
a—порядок вскрытия пакета; 6 — пакет в развернутом внде; /— ие-
подвижная подушечка; 2 — подвнжная подушечка: 3 — бннт; 4 — ко-
нец бнита; 5 —скатка биита; 6 — цветные иитки
В холодное время после наложения повязки необходимо утеп-лить раненую конечность, обернув ее полотенцем, портянкой или друпими теплыми вещами.
При проникающих ранениях грудной клетки, когда воздух че-рез рану поступает в полость груди (пневмоторакс), поверх поду-шечек надо положйть прорезиненную оболочку индивидуального перевязочного пакета и туго забинтовать рану.
При проникающих ранениях живота и выпадении через рану органов брюшной полости (сальника, кншечника) ни в коем слу-чае не следует пытаться вправлять их в брюшную полость. Вы-павшие органы следует прикрыть стерильной марлей (подушеч-ками индивидуального перевязочного пакета) и сверху наложить повязку. Таким раиеным не следует давать пищу и воду. Они не-медленно в лежачем положении должны быть направлены в бли-жайший медицинский пункт.
