Для увеличения глубины поражаемого пространства на на-клонной местности огневую позицию (место для стрельбы). выби-рают так, чтобы местность в расположении противника по воз-можности оовпадала с продолжением линии прицеливания.

Пространство за укрытием, не пробиваемым пулей, от гребня укрытия до точки встречи называется прикрытым пространством (рис. 20).

Часть прикрытого пространства, на котором цель не может быть поражена при данной траектории, называется мертвым (не-поражаемым) пространством. Величина мертвого пространства зависит от высоты укрытия, настильности траектории, a также от высоты цели.

Прикрытоё и мертвое пространство следует умело использо-вать для защиты от огня противника.

Рассмотрим влияние условий стрельбы на полет пули (гра-наты). За основные нормалыіые (табличные) условия приняты следующие.

100

a) Метеорологические условия:

• атмосферное (барометричеекое) давление на гориэонте оружия 750 мм рт. ст.;


• относительная влажность воздуха 50%;

• ветер отсутствует (атмосфера неподвижна).


Мертвое Гртто_Ш___пр°странство ™

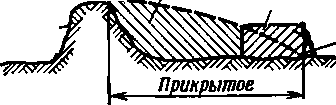

Рис. 20. Прикрытое, мертвое и поражаемое прост-ранство

б) Баллистические условия:

• масса пули (гранаты), начальная скорость и угол вылета равны значениям, указанным в таблицах стрельбы;

• температура заряда 15° С (температура заряда принима-ется равной температуре воздуха);

• высота мушки установлена по данным приведения оружия к нормальному бою; вы.соты (деления) прицела соответствуют табличным углам прицеливания.


в) Топографические условия:

'— цель находится на горизонте оружия;

— боковой наклон оружия отсутствует.

При отклонении условий стрельбы от табличных может воз-никнуть необходимость определения и учета поправок дальности и направления стрельбы.

Атмосферное давление при повышении местности (в сравне-нии с уровнем моря) на каждые 100 м понижается в среднем на 9 мм (округленно на 10 мм). Поэтому при стрельбе в горах плот-ность и сила сопротивления воздуха уменьшаются, a дальность полета пули (гранаты) увеличивается.

Изменение влажности воздуха оказывает незначительное вли-яние на плотность воздуха и, следовательно, на дальность по-лета пули (гранаты), поэтому оно не учитывается при стрельбе.

При продольном (попутном и встречном) ветре изменяется скорость полета пули (гранаты) относительно воздуха, поэтому изменяются сопротивление воздуха и дальность полета пули (гра-наты). При попутном ветре пуля (граната) летит дальше, чем при безветрии, a при встречном ветре ближе.

Продольный ветер на полет пули оказывает незначительное влияние, и в практике стрельбы из стрелкового оружия поправки на такой ветер не вводятся. При стрельбе из гранатомета РПГ-7 и орудия БМП пЪправки на сильный продольный ветер следует учитывать.

101

Боковой ветер оказывает давление на боковую поверхность пули и отклоняет ее в сторону от плоскости стрельбы в зависи-мости от его направления: ветер справа отклоняет пулю в ле-вую сторону, ветер слева — в правую сторону.

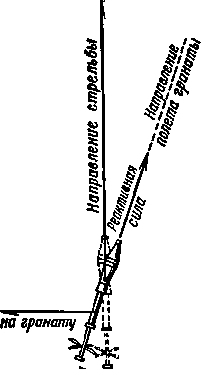

Противотанковая граната

при стрельбе из гранатомета РПГ-7 и орудия БМП на ак-гивном участке полета (при работе реактивного двигате-ля) отклоняется в сторону, откуда дует ветер: при ветре справа — вправо, при ветре слева — влево. Такое явление объясняется тем, что боковой ветер поворачивает хвостовую часть гранаты в направлении ветра, a головную часть — про-тив ветра, и под действием реактивной силы, направлен-ной вдоль оси, граната летит в сторону ветра (рис. 21). На пассивном участке траектории (при полете гранаты по инер-ции) граната, как и пуля, от-клоняется в сторону, куда дует ветер.

Ветер, дующий под острым углом к направлению стрель-бы, оказывает одновременно влияние и на изменение дальности полета пули (гранаты), и на боковое ее отклонение.

При повышении температуры воздуха его плотность уменьша-ется, вследствие чего уменьшается сила сопротивления воздуха, a следовательно, увеличивается дальность полета пули (гранаты). Наоборот, с понижением температуры плотность и сила со-противления воздуха увеличиваются, a дальность полета пули (гранаты) уйеньшается.

При повышении температуры порохового заряда увеличива-ется скорость горения пороха, начальная скорость и дальность полета пули (гранаты).

Цель может находиться не 'только на уровне горизонта ору-жия, но выше и ниже его, т. е. при различных углах места цели. При стрельбе с одной установкой прицела (с одним углом прице-ливания), но под большими углами места цели (больше ±15°) в результате ряда причин (в том числе в результате изменения плотности воздуха на разных высотах, a следовательно, и силы сопротивления воздуха) изменяется величина наклонной (при-цельной) дальности полета пули (граматы). Поэтому при стрельбе в горах и по воздушным целям следует учитывать поправку на угол места цели.

102

Рассеивание пуль (гранат) при стрельбе

При стрельбе из одного и того же оружия даже при самом тщательном соблюдении точности и однообразия производства высгрелов каждая пуля (граната) вследствие ряда причин опи-сывает свою траекторию и имеет свою точку падения (точку встречи), не совпадающую с другими. Происходит разбрасывание пуль (гранат).

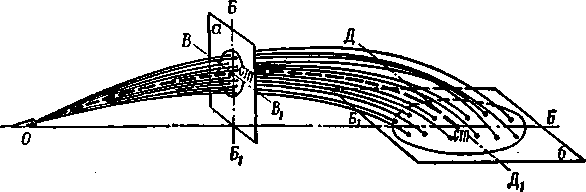

Рис. 22. Сноп траѳкторий, площадь рассеявания, оси рассеивания:

a — на вертикалъной плоскости; б — иа горизоитальиой плоскости; средняя траек-

тория обозначена пунктирной лииией; СТП — средияя точка попадания; ВВі —

ось расгеивания по высоте; ББ! — ось рассеивания по боковому иаправлеиию;

ДДі — ось рассеивания по дальности

Явление разбрасывания пуль (гранат) при стрельбе из одного и того же оружия практичеоки в одинаковых условиях называ-ется естественным рассеиванием пуль (гранат), или рассеива-нием траекторий.

Совокупность траекторий пуль (гранат), полученных вследст-вие их естественного рассеивания, называется снопом траекторий (рис. 22), a траектория, проходящая в середине снопа траекто-рий, называется средней траекторией.

Точка пересечения средней траектории с поверхностью цели (преграды) называется средней точкой попадания, или центром рассеивания.

Площадь, на которой располагаются точки встречи (пробо-ины) пуль (гранат), полученные при пересечении снопа траекто-рий с какой-либо плоскостью, называется площадью рассеива-ния.

Взаимно перпендикулярные линии, проведенные через центр рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением стрельбы, называются осями рассеи-вания.

Кратчайшие расстояния от точек встречи (пробоин) до осей рассеивания называются отклонениями.

Естественное рассеивание пуль (гранат) происходит под влия-нием трех групп причин, вызывающих разнообразие начальных скоростей, углов броса«ия 'и направления стрельбы, a также ус-ловий полета пули (гранаты).

103

Уменьшение рассеивания пуль (гранат) достигается надле-жащим уходом за оружием и боеприпасами, тщательной подго-товкой их к стрельбе, знанием и умелым применением правил стрельбы, правильным выполнением приемов стрельбы.

Для измерения величины плошади рассеивания, срав-нения рассеивания из разных видов оружия, a также для оценки рассеивания одного и тогожеоружия при различных условиях стрельбы чаше всего применяют следующие меры (единицы измерения) рассеи-вания: срединное отклонение и сердцевинная полоса.

Срединным отклонением на-зывается такое отклонение, которое в ряду всех отклоне-ний, выписанных по абсолют-ной величине в возрастающем или убывающем порядке, за-нимает среднее место.

Срединное отклонение яв-ляется основной мерой рассеи-вания и обычно обозначается: Вд— срединное отклонение по дальности; Be — срединное откло-нение по высоте; Вб — срединное отклонение по боковому на-правлению.

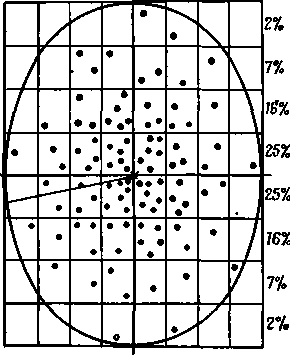

Если от той или иной оси рассеивания отложить в обе сто-роны полосы, равные по ширине соответствующему срединному отклонению, то вся площадь рассеивания вместит восемь сре-динных полос — по четыре в каждую сторону. Следовательно, пол-ное рассеивание по любому направлению равно восьми средин-ным отклонениям.

При большом числе выстрелов в каждой из полос, равной по ширине одному срединному отклонению, процентное распределе-ние попаданий (точек встреч) будет (округленно) таким, как по-казано на рис. 23.

Полоса рассеивания, содержащая в себе 70% попаданий (то-чек встреч), при условии, что ось рассеивания проходит по ее се-редине, называется сердцевинной полосой. Сердцевинные полосы обозначаются: Сд — сердцевинная полоса по дальности; Ce — сердцевинная полоса по высоте; Сб — сердцевинная полоса по боковому направлению. При пересечении двух сердцевинных по-лос образуется прямоугольник, называемый сердцевиной рас-сеивания, включающий в себя лучшую, наиболее кучную по-ловину всех точек встреч (0,70-0,70=0,49, округленно 0,50, или 50%).

104

Действительность стрельбы

Действительность стрельбы зависит от положения, из какого ведется стрельба (от способа ведения огня), дальности стрельбы, характера цели, условий наблюдения, степени обученности стре-ляющих и других факторов. С увеличением дальности до цели уменьшается действительность стрельбы. Чем больше размеры цели и лучше условия наблюдения, тем действительнее стрельба. Если цель ведет ответный огонь, то сокращается время на стре-льбу, увеличиваются всевозможные ошибки и, следовательно, сни-жается действительность стрельбы.

Лучше подготовленный стрелок допускает меньше ошибок при определении исходных установок и наводке оружия. Это повы-шает меткость и, следовательно, действительность.стрельбы.

Меткость стрельбы определяется точностью совмещения сред-ней точки попадания с намеченной точкой на цели и величиноіі рассеивания. Чем ближе средняя точка попадания к намеченноіі точке на цели и чем меныпе рассеивание Луль (гранат), тем луч-ше меткость стрельбы. Меткость стрельбьг обеспечивается точной выверкой оптических прицелов, приведением оружия к нормаль-ному бою и отличной выучкой стреляющего.

Действительность стрельбы, кроме того, определяется сте-пенью убойного н пробивного действия пули (гранаты).

Убойность пули хард.ктеризуется ее энергией в момент встречи с целью. Для нанесения поражения человеку (вывода его из строя) достаточна энергия, равная 10 кгс-м. Пуля сохраняет убой-ность на дальностях, значительно превышающих прицельную дальность стрельбы, и имеет достаточное пробивное действие.

Пря стрельбе из гранатомета РПГ-7 и орудия БМП противо-танковая граната кумулятивного действия пробивает броню лю-бого современного танка независимо от дальности стрельбы. Сущность кумулятивного действия (образование кумулятивной струи) показана на рис. 24.

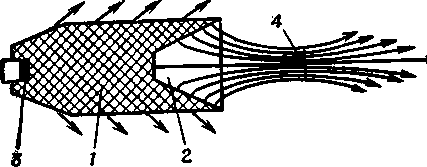

Рис. 24. Образование кумулятивиой струи:

f— разрывной заряд; 7 — выемка; 3 — детоиатор; 4 — фокус ку-муляции

При взрыве гранаты y цели потоки газов, исходящие перпен-Дикулярно к боковым стенкам ее выемки, искривляются..В сред-ней части струи происходит их кумуляция (собирание). В резуль-

105

тате создается уплотненный поток газов (кумулятивная струя), характеризующийся большой скоростью, высокой температурой и давлением. На некотором расстоянии от заряда (это место на-зывается фокусом кумуляции) струя имеет наименьшее сечение и обладает наибольшим пробивным действием. Совмещение фо-куса кумуляции с броней дает наилучший эффект пробивного действия гранаты. Металл воронки при этом, прикрывающей вы-емку, под действием высокого давления выбрасывается в виде тонкой металлической струи со скоростью нескольких километров в секунду, что увеличивает бронебойное действие гранаты.

Данные по количеству боеприпасов, необходимых для пора-жения различных целей, по убойному и пробивному действию пат-ронов (гранат) обычно приводятся в соответствующих наставле-ииях (руководствах).

Признаками хорошей действительности огня при стр"ельбе из всех видов оружия являются видимое поражение цели и изме-нение в поведении противника (прекращение передвижения, пе-ремещение цели в укрытое место, замешательство в боевом по-рядке противника, ослабление или прекращение огня протйв~ ника).

8. ПРАВИЛА СТРЕЛЬБЫ В ПЕШЕМ ПОРЯДКЕ И ИЗ БМП (БТР) Общие положения

Глубокое знание и умелое применение правил хтрельбы — один из важнейших факторов, определяющих высокое мастерство владения оружием.

Правила стрельбы предусматривают рекомендации по назна-чению исходных установок —прицела, целика (прицельной мар-ки) и точки прицеливания в зависимости от дальности до цели, характера цели и условий стрельбы, при которых средняя траек-тория прошла бы через середину цели, a также как вести стре-льбу, чтобы цель была поражена в кратчайший срок с наимень-шим расходом боеприпасов.

Поражение цели огнем из гого или другого вида оружия на-зывается решением огневой задачи.

В зависимости от обстановки и применяемого вида оружия предусматриваются различные положения для стрельбы (способы ведения огня).

При действиях в пешем іюрядке огонь из гранатометов и снай-перских винтовок ведется с места (в том числе из окопов, тран-шей, ходов сообщения) из положений лежа, с колена и етоя, a из автоматов, ручных пулеметов и пулеметов Калашникова, кроме того, и на ходу (с коротких остановок и без остановок). Огонь из БМП (БТР) ведется с места, с остановки, с коротких остано-вок и с ходу.

В зависимости от состояния цели (цель может быть неподвиж ной или движущейся) и от способз ведения огня (огонь может

m

вестись с места, с остановки и т. д.) дальность до цели и направ-ление стрельбы могут не изменяться или изменяться.

Так, за время от момента определения дальности до цели до момента производства первого выстрела ⁴ (или между цвумя выст-релами из орудия БМП) дальность до цели инаправлениестрельбы не изменяются при ведении огня:

• с места и с остановки по неподвижной цели;

• с коротких остановок « с ходу по движущейся цели, когда БМП (БТР) и цель движутся в одном направлении примерно с одинаксузой скоростью.


Во всех остальных случаях изменяются или дальность до цели, или направление стрельбы, или одновременно и дальиостьдоцели, и направление стрельбы. В частности, при ведении огня в пешем порядке дальность до цели и направление стрельбы могут изме-няться в результате движения цели, a при стрельбе из БМП (БТР), кроме того, в результате движеиия своей машины.

Величину изменения расстояния до цели за время от момента определения дальности до цели до момента падения пули илигра-наты сокращенно обозначают:

• ВИРц — если расстояние изменяется в результате движения цели;

• ВИР„ — если расстояние изменяется в результате движения стреляющей машины (БМП или БТР);

• ВИР — если расстояние изменяется в результате движения цели и машины (ВИР=.±ВИР_Ц ± ВИР_М).


ВИРц, ВИР_М, a также суммарная ВИР определяются для того, чтобы их учесть при выборе устаіювки прицела, и првнимаются • положительными, если раостояние до цели увеличивается, и отри-цательными, если расстояние уменьшается. В том случае, когда ВИРц, ВИР_М или ВИР меныле §0 м, дальность до цели считается неизменяющейся.

Решение 0'гневой задачи стрельбой из любого оружия обычно включает подготовку стрельбы и стрельбу по цели.

Подготовка стрельбы в целом имеет задачу обеспечить в крат-чайший срок готовность огневых средств к открытию огня. Сюда входят все _действия, связанные с предварительной и непосредст-•венной подготовкой стрельбы.

Предварительная подготовка стрельбы в свою очередь вклю-чает:

- — техническую подготовку стрельбы, которая проводится, чтобы обеспечить своевременность открытия огня, надежность и без-отказнрсть действия вооружения при решении огневых задач.- Она предполагает проведение регламентных проверок боеприпасов (например, ПТУРС), технических обслуживаний боевых машин и их вооружения, подзарядку источников питания и подготовку к стрельбе боеприпасов, оружия, приборов стрельбы и наблюдения;

¹ Здесь и дальше под выстрелом также следует понимать производство очереди, если не оговорено особо.

107

— изучение местности, выбор местоположения, занятие и, если нужно, оборудование огневых позиций, a также подготовку нсход-ных данных для стрельбы по участкам и рубежам вероятного по-явления противника.

Все это проводится до получения огневіэй задачи или до мо-мента обиаружения цели.

Непосредственная подготовка стрельбы заключается в выборе цели, средств для ее поражения и определении исходных устано-вок для открытия огня. Она включает: обнаружение и выбор цели; определение дальности (расстояния) до цели; выбор ору-жия н боеприпасов; заряжание оружия; определение направления и скорости движения цели (если она движется) и величин попра-вок иа движение цели; выбор положения для стрельбы (способа ведения огня); определение направления и скорости движения своей машины, a также величин поправок на ее движение (при стрельбе из БМП или БТР с коротких остановок и с ходу); опре-деление поправок на отклонение условий стрельбы от табличных; определение суммарных поправок для первой очереди (выстрела); назначение исходных установок для первой очереди (выстрела).

Конечной задачей непосредственной подготовки стрельбы яв-ляется определение исходных установок. Этнустановкн.какправи-ло, указываются командиром отделения при подаче команддляот-крытия огня или определяются стреляющим (автоматчиком, гра-натометчиком и т. д.) самостоятельно; исходные установки при стрельбе взводом и ротой указываются командиром подразделения в команде для открытия огня.

Процесс непосредственной подготовки стрельбы связан с опре-делеиием поправок даЛьности и направления. Следует запомнить, что при определении величины любой поправки необходнмо также определять знак поправки.

Любая поправка дальности имеет знак плюс ( + ), если для ее учета нужно увеЛичивать установку прицела или повышать точку прицеливания, и знак минус (—), если нужно уменыпать установку пріщела или понижать точку прицеливания,

Любая поправка направления имеет знак плюс ( + ), если для ее учета нужно доворачивать ствол оружия вправо, и знак минус (—), если нужно доворачивать ствол оружия влево.

Стрельба по цели включает пронзводство очередн (выстрела), наблюдение за результатами стрельбы и ее корректирование. Стрельба ведется обычно до поражения (уничтожения, подавле-ния или разрушения) цели.

Всемерно надо добиваться поражения цели с первой очереди (выстрела). Это достигается путем тщательной непосредственной подготовки стрельбы.

Непосредственная подготовка стрельбы

Выбор цели и целеуказание. Выбор цели для поражения про-изводится на основании оценки ее важности, удаления и уязви-

108

мости. Прежде всего оценивается важность цели, т. е. иасколько она мешает выполнению поставленной боевой задачи и угрожает непосредственно стреляющему, отделению или соседу. Цель также оценивается с точки зрения возможности ее поражения в данный момент огнем имеющегося оружия и боеприпасов.

При оценке нескольких целей для поражения следует руко-водствоваться таким правилом: выбирать наиболее важную в данный момент цель, a из одинаково важных — ближайшую и легче уязвимую.

При действиях отделения как в пешем порядке, так и на БМП (BTF) целеуказание в болышінстве случаев осуществляется относительно ориентиров (местных предметов) и направления движения Клашины; стрельбой патронами с трассирующей пулей; сигнальными ракетамн, выпускаемыми в направлении цели. Кроме того, целеуказание возможно наведением оружия в цель (на-пример, пулемета, установленного на БТР), a также разрывами гранат при стрельбе из орудия БМП.

Целеуказание, производимое голосом, должно быть кратким, четким, точным и понятным. Принимающий целеуказание, оты-скав цель, обычно докладывает: «Вижу». Когда принимающий це-леуказание не видит цели, он докладывает: «He вижу». Если же он не может найти цель из-за неясности целеуказания, то до-кладывает: «He понял». В этом случае целеуказание повторяется или уточняется.

Ниже приводятся примеры целеуказания относительно ориен-тиров (местных предметов) и направления движения машины: «Ориентир первый, влево 40, дальше 200 — противотанковое ору-;Дие, 1000» (рис. 25, а); «Широиий куст, вправо 30, ближе 50 — /противотанковый гранатомет, 300» (рис. 25,6); «Впереди справа, y развилки дорог — танк, 1200» (рис. 25, в); «Впереди слева, па-мятник, влево 50, дальше 100 — реактивное противотанковое ружье, 400» (рис. 25, г).

Командир при целеуказаиии' ставит огневую задачу или по-дает команду для открытия огня, например: «Пулеметчику, широ-кий куст, вправо 30, ближе 50 — противотанковый гранатомет, 300 — уиичтожить»; «Кумулятивной, впереди справа, y развнлки дорог — танк, 1200, с коротких — огонь».

Определение дальности (расстояния) до цели. ДІльность до цели обычно определяется глазомерно и по угловой величиие цели. Иногда командиры подразделений определяют дальность до цели по карте.

Глазомерное определение дальности до цели может приме-няться в любых условиях обстановки: ее сравнением с извест-ной дальностью до ориентира (местного предмета); по отрезкам местности, хорошо запечатлевшимся в зрительной памяти; пЬ степени видимости и кажущейся величине цели, a также путем сочётания последннх двух приемов.

109

Если цель обнаружена вблизи ориентира (местного предмета), дальность до„ которого известна, то при определении дальности до цели необходимо учитывать ее удаление от ориентира (местного предмета).

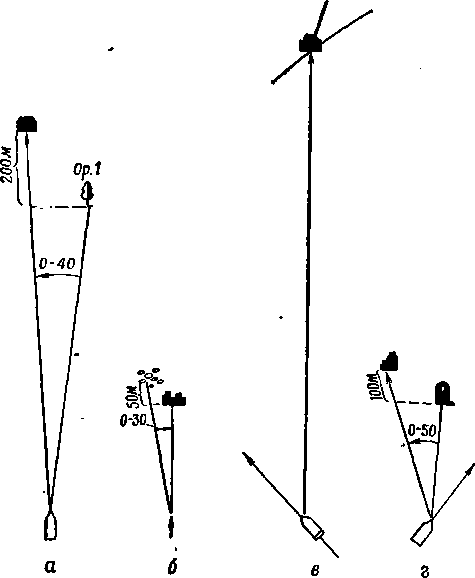

Рис. 25. Примеры целеуказания относительно: a — ориентира; б — местного предмета; е, г — дпижешія машииы

При определении дальности по отрезкам местности необхо« димо какую-либо привычную дальность, которая прочно укрепи-лась в зрительной памяти, мысленно откладывать от себя до цели (следует учитывать, что с увеличением дальноети йажущаяся величина отрезка в перспективе постепенно сокращается).

При определении дальности по степени видимости и кажу-щейся величине цели необходимо видимую величину цели срав-нить с запечатлевшимися в памяти видимыми размерами данной цели на определенных удалениях.

Дальность до цели по ее угловой величине определяется при стрельбе с места и -с остановки. Для этого используются шкалы сетки оптического прицела или прибора наблюдения, a также

110

прицельные приспособления стрелкового оружия. Кроме того, мо-гут производиться вычисления гто формуле тысячной

_д=Шрт_{г (І)}

где Д— дальность до цели или предмета, м; В(Ш) — высота (ширина) цели или предмета, mj 1000— постоянная величина;

У—угол, под которым видны цель или предмет в тысячных.

Псфядок работы при измерении дальности с помощью даль-номерной шкалы сетки оптического прицела определяется в со-ответствующих наставлениях (руководствах).

Определение дальности с помощью прицельных приспособле-ний стрелкового оружия производится пухем сравнения видимых размеров цели с кроющей величиной мушки или прорези прицела. Оружие в этом случае удерживается в принятом положении для "стрельбы. Если, например, при стрельбе из автомата АКМ ви-димая ширина пулемета (0,75 м) равна ширине мушки, то даль-ность до цели 250 м; если пулемет кажется в два раза уже мушки, дальность до нее 500 м. Аналогично можно использовать и про-резь прицела оружия.

Для определения дальности до цели (предмета) вычислением по формуле тысячной необходимо знать высоту или ширину этой цели (предмета) и ее угловую величину.

Пример. Определить дальность до танка противиика, если его ширина в 3,5 м видна под углом в 5 тысячных (0-05).

„ ZZ/-1000 3,5-1000 ,„
Решение. Д= г? = ——= = 700 м.

У о

Угловая величина" цели (предмета) измеряется с помощью оп-тических приборов (бинокля, перископа и др.), a при отсутствии их — с помощью пальцев руки и подручных предметов (обычной линейки с миллиметровымн делѳниями, карандаша, спичечной ко-робки и т. д.). '

Для измерения углов с помощью оптических приборов необ-ходимо знать цену делений их угломерных сеток.

При измерении угловых величин с помощью подручных пред-метов эти предметы необходимо держать перед собой на удале-нии 50 см от глаза. Тогда одно миллиметровое деление линейки будет соответствовать двум тысячным дальности (2 т. д.). Это следует из формулы (1), которая может быть записана в следую-щем виде:

_у=в(шу.ѵм_{т (2)}

Пример. Измерить угловую величину' дерева с помощью линейки, если при ее удалении иа 50 см от глаза (Д=500 мм) высота дерева (В) соответствует 25 мм.

Р е ш е н и е. По формуле (2) У — —gjrjj— = 50 т. д.

ш

Угловые величины кулака и пальцев руки прн их удалении от глаза на 50 см, показанные на рис. 26, являются средними, по-этому каждый сержант и солдат должен их уточнпть и запомнить.

Выбор оружия и боеприпасов. Выбор оружия и боеприпасов производится с учетом уязвимости цели и ее удаления, a также наличия времени на выполнениё огневой задачи.

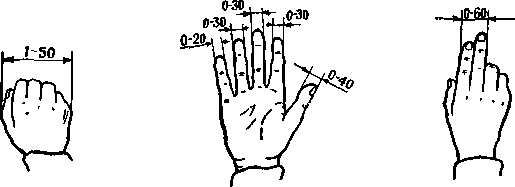

Рис. 26. Цена в тысячных кулака и пальцев руки

Если обстановка требует, чтобы цель была поражена в ко-роткий промежуток времени, следует выбирать оружие с более высокой боевой скорострельностью или сосредоточивать no ней огонь нескольких огневых средств или отделения.

Заряжание оружия. Заряжание оружия производится, как пра_г вило, по командам. В команде для заряжания стрелкового ору-жия или гранатомета указывается, кому предстоит стрелять,- на-пример: «Гранатометчику», «Пулеметчикам и автоматчикам ле-вого (правого) борта», «Наводчику из пулемета», «Отделению» и т. д.

Для примснения установленного на БМП орудия или комп-лекса ПТУРС указывается, какой гранатой или снарядом надо заряжать • оружие, например: «Кумулятивной» (для заряжания орудия); «Управляемым снарядом» (для установки ПТУРС на пусковой кронштейн БМП). Для второго и последующего выстре-лов заряжание оружия производится наводчиком-оператором са-мостоятельно артиллерийским выстрелом с той же гранатой (снарядом), если не поетупило другой команды.

Определение направления и скорости движения цели (если она движется) и величин поправок на ее движение. Направле-ние движения цели определяется глазомерно по ее курсовому углу (углу между направлением движения цели и направлением стрельбы). Оно может быть фронтальным, косым или фланго-вым. Фронтальное — это движение цели на стреляющего (или от него) под курсовыми углами от 0 до 30° (или от 150 до 180°). Косым движением считается такое, при котором цель переме-щается под куроовымп углами от 30 до 60° (или от 120 до 150°). За фланговое движение принимается такое, при котором цель дви-жется под курсовыми углами от 60 до 120°.

Скорость движения цели определяется глазомерщэ.

112

Величина изменения расстояния до цели при фронтальном и косом движении цели (ВИР_Ц) на практике определяется на глаз и принимается равной всему пути, проходимому целью за соот-ветствующий промежуток времени (за время от момента опреде-ления дальности до цели до момента падения пули или грана-ты). На основе этого учитывается поправка дальности на ВИР_Ц. Иногда, особенно при рассмотрении правил стрельбы в пешем порядке, ВИРц называют упреждением по дальности.

Упреждение по боковому направлению (или просто упрежде-ние) определяется при фланговом и косом движении цели, для того чтобы его учесть при выборе установки целика (боковой при-цельной марки сетки оптического прицела или точки прицелива-ния по боковому направлению).

Упреждение по боковому направлению надо брать тем больше, чем больше дальность до цели и скорость ее движения, a направ-ление движения все больше приближается к фланговому. Это связано с тем, что время полета пули (гранаты) до цели возрас-тает, a цель за это время сместится от прежнего положения, ко-торое она занймала в момент выстрела, на большее расстояние. Величина упреждения выражается линейной (обычно в фигурах цели) или угловой (в тысячных) мерой.

Линейная величина упреждения по боковому направлению (Б_ц) в каждом конкретном случае может быть определена по формуле

S_n=V_nt_cK, (3)

где Ѵц—окорость движения цели, м/с;

t_Q — время полета пули (гранаты) до цели, с;

К—коэффициент, учитывающий курсовой угол движения целн (при фланговом движении цели K=о, a при косом движении К = 0,5).

Примср. Готовмтся стрельба из пулемета РПК на дальность 500 м по- 6е-гущей фигуре, движущейся в косом направлеиии со скоростью 2 м/с. Опреде-лить S_n, если f_c = lc, a /(=0,5.

Решенне. По формуле (3) S₄=2- 1-0,5=1 м, или 2 фигурам (ширина цели принимается равиой 0,5 м).

В приведенном выше примере линейную величину упреждения (Б_ц) можно выразить в тысячных, применяя в несколько изме-ненномвиде формулу (2):

A = AL, ₍4)

где S_n—выражено в метрах.

Тогда получим, что угловое упреждение будет равно 2 т: д. /Ы000\, V 500 •

Подобные расчеты по формулам (3) и (4) в полевых усло-виях невозможны. Они производятся при разработке таблиц для

113

ігомещения в соответствующие наставления (руководства) по ви-дам оружия.

Запомнить табличные даиные трудно, зато легко удержать в памяти мнемонические правила определения упреждений. Напри-мер, поскольку автоматы Калашникова (АКМ, АК74) не имеют целика, то при стрельбе из них упреждение следует учитывать выносом точки прицеливания в фигурах цели. Величина выноса точки прицеливания при стрельбе из автомата АКМ по бегущей фигуре при ее фланговом движении со скоростью 3 м/с (около 10 км/ч) может быть определена по правилу: упреждение в фи-гурах цели равно прицелу, т. е. по формуле

S_n = ITp, (5)

где Пр — установка прицела, соответствующая дальности до цели.

При необходимости это правило (формула) может приме-няться также при стрельбе из оружия, разработанного под 5,45-мм и винтовочные патроны.

При косом движении цели упреждение уменьшается в два раза.

Пример. Готовится стрельба на дальность 200 м из автомата АКМ по флан-гово бегущей фигуре справа налево со скоростью 3 м/с. Определить упрежде-иие в фигурах цели.

Решеиие. По формуле (5) для стрельбы на 200 м S_a=—2 фигурам, т. е. точку прицеливания надо вынести влево от центра цели на 2 фигуры.

В боевых условиях скорость движущихся целей нередко опре-деляется в километрах в час. В таких случаях поправку направ-ления в тысячных на фланговое движение цели удобно опреде-лять по формуле

Z = KV_V (6)

где У_ц — скорость движения цели, км/ч; a коэффициент К соответ-ственно равен: 0,3 — при стрельбе из пулемета КПВТ 14,5-мм пат-ронами; 0,4 — при стрельбе из всех видов стрелкового оружия 5,45-мм и винтовочными патронами; 0,5 — при стрельбе из всех ви-дов стреліового оружия патронами обр. 1943 г. и из орудия БМП противотанковой гранатой; 1,3 — при стрельбе из гранатомета РПГ-7.

Согласно указанным значениям К величина упреждения в ты-сячных на каждые 10 км/ч скорости при фланговом движении цели составляет:

• 3 т. д. (Z₄=0-03) —при стрельбе из пулемета КПВТ 14,5-мм патронами; *

• 4 т. д. (Zi,=0-04) — при стрельбе из всех видов стрелко-вого оружия 5,45-мм и винтовочными патронами;

• 5 т. д. (Z₄=0-05)—при стрельбе из всех видов стрелко-вого оружия патронами обр. 1943 г. и из орудия БМП противо-танковой гранатой;


114

— 13 т. д. (2_Ц=0-13)—прте стрельбе из гранатомета-РПГ-7.
При косом движеиии цели указанные выше поправки направ-

ления уменьшаются в два раза.

Примср. Готовится стрельба из пулемета ПК с места по безоткатиому ору-дню иа автомобиле, движущемуся в косом направлении справа к стреляюшему со скоростью около 20 км/ч, Определить упреждеиие в тысячных.

Р е ш е и и е. Согласно изложеяному выше правилу Z_u = -g- = —4 т. д.


_ 0.4-20 \ _

Z_u = —s—)• Это значит, что ствол пулемета надо довериуть влево от цели

на 0-04.

Необходимо уяснить, что любая поправка направления (на фланговое или косое движение цели, на боковой ветер и т. д.) мо-жет учитываться следующим образом:

• целик открытого прицела передвигать от нулевого положе-ния в ту сторону, куда нужно довернуть оружие;

• на сетке оптического прицела выбирать нужную боковую прицельную марку в стороне, противоположной той, куда нужно довернуть оружие.


Стрельба по движущимся целям ведется • двумя методами (способами): сопровождения или выжида.ния. .

При стрельбе методом сопровождения цели стреляющий, учтя табличное упреждѳние, сопровождаетперемещением оружия движе-ние цели; в момент наиболее правильной наводки открывает огонь, продолжая сопровождать цель. Этот метод чаще применяется тог-да, когда цель движется с постоянной скоростью, упреждение оп-ределено достаточно точно и стреляющий имеет твердые навыки в перемещении оружия соответственно движению цели.

При стрельбе методом выжидания цели стреляющий прицели-вается в точку, выбранную на путу движения цеЛи, и открывает огонь с подходом цели к этой точке на величину нужного упреж-дения или непосредственно к ней (если упреждение учтено с по-мощью целика пулемета или путем выбора боковой прицельной марки оптического прицела). Этот метод наиболее простой. Сле-дует учесть, что при стрельбеодиночнымивыстреламиучитывается табличное упреждение, a при стрельбе автоматическим огнем — примерно двойное табличное упреждение, при этом производится длинная очередь (10—15) выстрелов с таким расчетом, чтобыцель во время стрельбы пересекла сноп траекторий.

Выбор положения для стрельбы (способа ведения огня). Выбор
способа ведения огня для поражеиия конкретной цели огнем того
или другого вида оружия зависит от условий обстановки и
стрельбы. _ч

Огонь с ходу ведется, как правило, из установленных на БМП (БТР) пулеметов, a также из пулеметов и автоматов через бойни-цы БМП (БТР). Огонь на ходу без остановки ведется из автомати-ческого стрелкового оружия при действиях в пешем порядке. Огонь с ходу (на ходу без ' остановки)—основной способ ведения огня во время атаки и контратаки.

Огонь с коротких остановок применяется в случаях, когда огонь с ходу (на ходу без остановки) из-за большой дальности до цели, малых ее размеров или резких колебаний корпуса БМП (БТР) мало действителен. При этом вся подготовка стрельбы вы-полняется в движении, a для ведения огня машина (или солдат) делает короткую остановку на несколько секунд. На каждой ко-роткой остановке производится один выстрел из орудия БМП, гра-натомета и несколько очередей (одиночных выстрелов) из стрел-кового оружия (из стрелкового оружия, как правило, до пораже-ния цели). Движение машины между короткими остановками со-вершается с возможно большей скоростью. Величина скачка опре-деляется условиями тактической обстановки, местности, наблюде-ния й наличием времени на подготовку к производству очередного выстрела.

Огонь с остановки ведется при использовании коміплексов ПТУРС и- из орудий, установленных на БМП. Он применяется во всех случаях, когда необходимо быстро поразить наиболее важ-ную цель. При этом машина делает остаяовку, в течение кото-рой, как правпло, поражается одна цель. Ородолжительность ' остановки должна быть возможно меньше.

Огонь с места ведется из всех видов оружия в обороне, пр« действиях в засаде, a также в наступлении. при отражении конт-ратак протнвника. При этом с одной огневой позиции (места для стрельбы) может поражаться несколько целей.

Определение направления и скорости движения своей маши-ны, a также величин поправок на ее движение (при стрельбе из БМП или БТР с коротких остановок и с ходу). Направление дви-жения машины относительно цели определяется на глаз по ее курсовому углу (углу между направлением движения машины и направлением на цель). Оно, ка.к и направление движения цели, может быть фронтальным — при курсовых углах от 0 до 30° (или от 150 до 180°); косым — при курсовых углах от 30 до 60° (или от 120 до 150°); фланговым — при курсовых углах от 60 до 120°.

Скорость движения машины зависит от условий местности и погоды, поставленной боевой задачи, a также от интенсивности и действительности огня противника. Скорость движения машины определяется по показаниям спидометра или на глаз с округле-нием до 5 км/ч (5, 10, 15 км/ч и т. д.).

Величина изменения расстояния до цели при фронтальном и косом движении машины (ВИР_М) на практике определяется на глаз и принимается равной всему пути, проходимому машиной за соответствующий промежуток времени. На основе этого учиты-вается поправка дальности на ВИР_М.

Величина поправки направления на движение своей машины

определяется и учитывается при стрельбе из пулеметов и авто-

матов с ходу, когда машина имеет фланговое или косое движе-

⁴ ние относитольно цели. Объясняется это тем, что при стрельбе с

116

ходу в сторону правого или левого борта БМП (БТР) пуля, по-кинув ствол оружия с определенной начальнон скоростью, со-храняет по инерции и скорость движения машины. В результате пуля совершает полет по диагонали параллелограмма, построен-ного на скоростях-ъекторах. Чтобы это учесть при стрельбе, не-

<sub>'s

•I</sub>

tu lia

/ОWfL Щ \_нтуаеление__х-

|~ стрельбы

Рис. 27. Отклонение пули от направления стрельбы в результате движения БМП (БТР)

обходимо ствол оружия довернуть от цели в сторону, противопо-ложную движению машины (рис. 27).

Поправка направления на фланговое движение машины со скоростью, измеряемой в километрах в час, определяется по фор-муле

Z_H = KV_U. (7)

Формула (7) аналогична формуле (6), применяемой при опре-делении поправки направления на движение цели; гіоэтому при-мерно так же формулируется соответствующее правило. Поправка направлеиия на фланговое движение машины со скоростью 10 км/ч составляет 3 т. д. при стрельбе из пулемета КПВТ 14,5-мм патронами; 4 т. д. при стрельбе из всех пулеметов и автоматов 5,45-мм и винтовочными патронами; 5 т. д. при стрельбе из всех пулеметов и автоматов патронами обр. 1943 г.

При косом движении машины указанные выше поправки на-правления уменьшаются в два раза.

Пример. Готовится стрельба из пулемета РПК74 через бойницу правого борта БТР при фланговом движении машины со скоростью 10 км/ч по реактив-ному противотаиковому ружью (рис. 28, а). Определить величину поправки направлеиия на движение машииы.

Решеиие. Соглаоно изложенному выше правилу Z_M=+4 т. д. Это зна-чит, что ствол пулемета надо довернуть вправо от цели на 0-04, для чего целик передвинуть вправо на два деления и оружие наводить в центр цели.

При стрельбе по жігвой силе противника из любого автомата (пулемета) поправку направления на фланговое движение маши-ны можно также учитывать выносом точки прицеливания на чи-сло фигур, равное числу сотен метров до цели.

Определение поправок на отклонение условий стрельбы от нормальных (табличных). При отклонении условий стрельбы от табличных может возникнуть необходимость определения и учета поправок дальности и направления стрельбы.

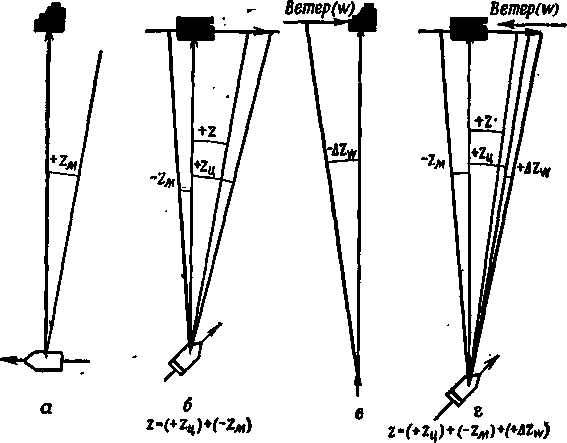

Рис. 28. Примеры доворота оружия при учете поправок направ«

ления:

a — на движеиие машииы; б — иа движение цели и машины; в — иа боковой ветер; г — на движеиие цели, иа движение машииы и иа боковой ветер

Поправки дальности учитываются при назначеиии исходных установок путем увеличения (уменьшения) установки прицела или повышения (понижения) точки прицеливания.

При стрельбе из стрелкового оружия наиболее существенными поправками дальности являются поправки на изменение темпе-ратуры воздуха (порохового заряда), a при стрельбе из гранато-мета РПГ-7 и орудия БМП дополнителыю к этому и поправки на продольный ветер. Другие поправки дальности практич.еского значения не имеют, и их можно не учитывать.

Поправки на температуру при стрельбе из стрелкового оружия в летних условиях незначительные и практически не учитываются. Эти поправки зимой (в условиях низких температур) необходимо учитывать при стрельбе из стрелкового оружия под патрон обр. 1943 г., 5,45-мм и винтовочные патроны на дальности свыше 400 м, a при стрельбе из пулемета КПВТ — свыше 1000 м.

При стрельбе за пределы указанных дальностей .поправки на температуру (Д_т) могут определяться по формуле

ЬХ_Т=, (8)

118

где ДГ—отклонение температуры воздуха от табличной (15° С); Пр — установка прицела, соответствующая дальности до цели; 4 — постоянное число.

Пример. Определить поправку дальности, если далыюсть до цели 1200 м и стрельба ведется из пулемета КПВТ при темгіературе —25° С.

Решеиие. 1. Отклонение температуры от табличной Д7"=40°С.

40-12 2. По формуле (8) поправка на температуру &Х-, = —-і— = + 120 м. Это

значит, что огонь следует вести с прицелом 13 (1200+120=1320 м).

Поправки на температуру при стрельбе из стрелкового оружия под патрон обр. 1943 г., 5,45-мм и винтовочный патроны свыіііе 400 м, a при стрельбе из пулемета КПВТ свыше 1000' м по-правки дальности составляют: +50 м при температуре воздуха от —10 до —25° С; +100 м при температуре воздуха ниже —25° С.

Поправки на температуру при стрельбе из гранатомета РПГ-7 учитываются маховичком температурных поправок, который уста-навливается: на деление « + » при температуре воздуха выше 0°С; на деление «—» при температуре воздуха ниже 0° С.

Поправки *на температуру при стрельбе из орудия БМП учи-тываются механизмом температурных поправок, рукоятка кото-рого устанавливается в среднее положение (0) при температуре воздуха от —10 до +10°С; в крайнее нижнее положение ( + ) при температуре от +10 до +40° С; в крайнее верхнее положе-ние (—) при температуре от —10 до —40°С. При установке руко-ятки механизма температурных поправок в положение «0», « + », «—» соответственно учитывается температура воздуха 0, +20 и —20° С (номинальные температуры). Поэтому, если рукоятка ме-ханизма температурных поправок установлена, например, на « + », то при температуре воздуха 30° С отклонение от номинальной температуры составляет 10° С. В таких случаях надо учитывать поправку по высоте, пользуясь таблицей стрельбы.

Для полевых условий можно принять, что при отклонении тем-пературы воздуха от номинальной на 10° С точку- прицеливания повышать или понижать при стрельбе на дальности от 900 до 1100 м на 1 м, a при стрельбе на 1200 и 1300 м — на 2 м (при-мерно на 1/2 фигуры цели — танка). Если стрельба ведется на дальности до 1000 м или температура воздуха отличается от но-минальной примерно на 5^е С, поправку по высоте можно не учи-тывать.

Продольный сильный ветер оказывает значительное вли-яние на дальность полета противотанковой гранаты.

При стрельбе из гранатомета РПГ-7 для учета поправки даль« ности при сильном встречном ветре прицеливаться надо в верх-ний край цели, a при сильном попутном ветре — в нижний край цели.

При стрельбе из орудия БМП на дальности свыше 1000 м со-гласно таблице стрельбы поправка даль-ности на продольный ве-тер со скоростью 10 м/с в среднем составляет 1,2 м или округ ленно 1/2 фигуры цели — танка. Это значит, что на эту величину

119

надо точку прицеливания повышать при сильном встречном вет-ре и понижать при сильном попутном ветре.

Из поправок направления наибольшее значение имеют поправ-ки на боковой (косой) ветер. Для определения их надо знать скорость ветра.

Скорость ветра с достаточной для практики точностью можно определить, например, с помощью флажка (носового платка), который при слабом ветре (2—3 м/с) колышется и слегка разве-вается, при умеренном (4—6 м/с)—удерживается в развернутом виде, при сильном (8—12 м/с)—развевается с шумом. Скорость ветра может измеряться также с помощью опециальных приборов.

В полевых условиях поправки на боковой ветер обычно опре-деляются с помощыо мнемонических правил.

Для стрелкового оружия некоторые из мнемонических правил приведены в табл. 5, в которой AZ_W — величина поправки на уме-ренный боковой ветер (4 м/с); Пр — установка прицела, соответ-ствующая дальности до цели.

Таблица 5

Мнемонические лравила определения величины поправок иаправления на умеренный боковой ветер при стрельбе из стрелкового оружия

Дальность стрельбы, мера поправки	Словесное выраже-ние лравнла	Математичес-кое выраже-ннс правила	Пример пользования правилом
Д л я с т р е'л H a 200—700 м„ в фигурах человека На 200—700 м. в ТЫСЯЧНЫХ	ьбы из оружия Прицел без двух Прицел, делен-ный на два	п о д п a т і Пр — 2 Пр 2	) ои обр. 1943 г. Д = 500 м; AZW = 5 — 2 = 3 фиг. Д 600 м;
