2.2. Разводка сети и тестирование ее работы


Для соединения компьютеров, коммутаторов, маршрутизатров, модемов используется кабель «витая пара». Соединение однотипных устройств между собой должно осуществляться так называемым «кросс-кабелем», соединение устройств разных типов – «прямым кабелем». Компьютер с другим компьютером или два коммутатора между собой следует соединять кросс-кабелем. Компьютер с коммутатором, коммутатор с модемом или маршрутизатором следует соединять прямым кабелем.


Схема соединения проводов в кросс-кабеле:


А слева направо В


Контакт 1 | бело-зеленый бело-оранжевый | Контакт 1

Контакт 2 | зеленый оранжевый | Контакт 2

Контакт 3 | бело-оранжевый бело-зеленый | Контакт 3

Контакт 4 | синий синий | Контакт 4

Контакт 5 | бело-синий бело-синий | Контакт 5

Контакт 6 | оранжевый зеленый | Контакт 6

Контакт 7 | бело-коричневый | Контакт 7

Контакт 8 | коричневый коричневый | Контакт 8


На одном конце провода реализуется подключение по схеме, представленной в левом столбце, а на другом конце (правый столбец) меняются местами зеленый и бело-оранжевый, бело-зеленый и оранжевый провода. В прямом кабеле на обоих концах подключение производится одинаково (либо как в левом столбце, либо как в правом).

Соберите сетевой кросс-кабель на основе витой пары пятой категории (Cat 5) и вилок RJ-45. Протестируйте работу компьютерной сети. Для этого на сервере откройте приложение Командная строка, доступное через меню Пуск (программная группа Стандартные), и введите команду ping, указав в качестве параметра IP-адрес сетевого интерфейса рабочей станции. Повторите данную процедуру с рабочей станции, указав в качестве параметра IP-адрес внутреннего сетевого интерфейса сервера. Для успешного прохождения теста необходимо, чтобы количество переданных и полученных пакетов совпадало. Можно также осуществить проверку работоспособности сети, воспользовавшись ярлыком Сетевое окружение на рабочем столе. В этом случае необходимо, чтобы рабочей группе принадлежало два компьютера с указанными Вами именами.

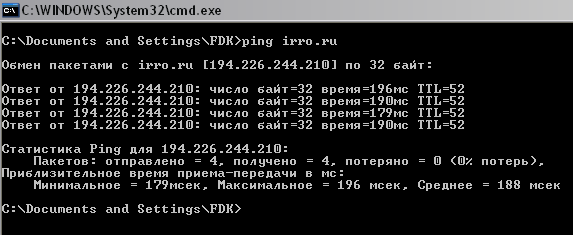

Командную строку также можно вызвать через меню Пуск, Выполнить, набрать cmd и нажать «ввод». В открывшемся окне набрать команду ping и через пробел IP-адрес или имя компьютера. В случае нормально работающего соединения окно программы будет выглядеть следующим образом:



Рис. 6

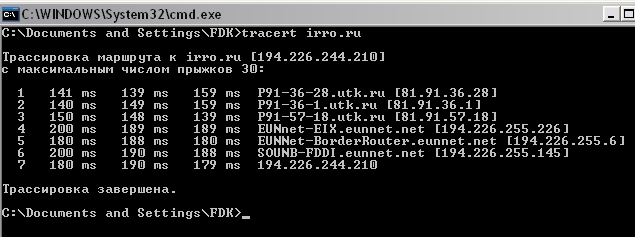

Еще одной удобной командой, позволяющей определить маршрут прохождения пакета, а так же обнаружить обрыв связи, является команда tracert:



Рис. 7

При отсутствии связи трассировка остановится на последнем доступном узле.

Для проверки выхода в Интернет с компьютеров, объединенных в локальную сеть, можно воспользоваться также Памяткой по локальной диагностике работоспособности доступа в Интернет, разработанной компанией «РТКОММ».

2.3. Организация сетей типа «клиент-сервер»


Для тех учебных заведений, в которых уже имеются локальные сети с большим числом рабочих станций, целесообразно использовать клиент-серверную схему построения сети за счет использования поставляемого компьютера не в качестве пользовательской станции, а в качестве сервера доступа. Это позволит:

- ускорить доступ к ресурсам (кэширующий сервер доменных имен);

- уменьшить объем входящего трафика (кэширующий прокси-сервер);

- упростить доступ к ресурсам локальной сети (сервер локальных имен);

- управлять доступом пользователей в Интернет и к ресурсам локальной сети с единой схемой авторизации (сервер каталогов);

- реализовать межсетевой экран (разделение локальной сети образовательного учреждения на независимые сегменты (администрации, учебные классы и т.п.);

- вести учет объема полученных данных (трафика).

Данное решение требует установки в компьютер, используемый в качестве сервера дополнительных сетевых карт (по одной сетевой карте на каждый сегмент сети), либо приобретение управляемого коммутатора с возможностью организации VLAN.

Для образовательных учреждений, в которых имеются уже устаревшие рабочие станции (Пентиум 166, Пентиум II), не удовлетворяющие требованиям современного программного обеспечения, предлагается организовать “терминальное решение”. Используя сервер терминалов, удаленные пользователи могут запускать программы, сохранять файлы и пользоваться ресурсами сети так, как будто эти ресурсы установлены на их компьютерах.

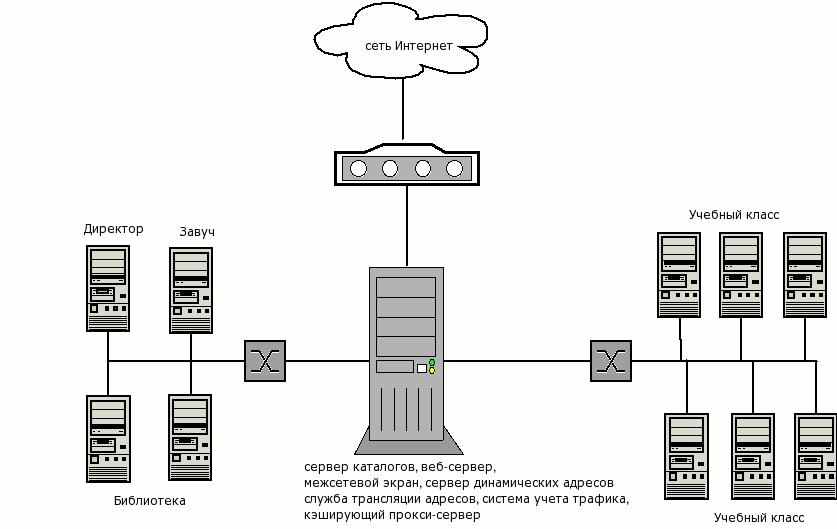

Для этого необходимо установить один сервер. По требованию Майкрософт объем оперативной памяти сервера должен быть 128МБ сервер + 21МБ на каждого пользователя. Требования к процессору линейны. Требования к жестким дискам - SCSI RAID. Таким образом, на 20 - 30 рабочих станций необходим 2-х процессорный сервер с 2Гб оперативной памятью и жесткий диск SCSI RAID первого уровня с операционной системой Windows 2003 Server и установленной “службой терминалов”. Рабочие станции могут не иметь своих жестких дисков и дисководов. При включении рабочей станции необходимые для работы файлы будут загружаться по сети с основного сервера. В качестве терминала сервера можно использовать не только операционные системы семейства Windows NT, но и операционные системы с открытыми исходными кодами, не требующие лицензирования. Упрощенная схема организации сети типа «клиент-сервер»представлена на рисунке 8.



Рис. 8 Схема локальной сети по типу «клиент-сервер»


При использовании данного типа сетей на сервер(ы) необходимо установить серверную операционную систему. В следующем параграфе описывается процесс установки и настройки серверной операционной системы на примере Windows 2000 Advanced Server.
