1. Введение
Инженерные системы — будь то нефтегазовая отрасль, теплоэнергетика, водоснабжение или химическое производство — не обходятся без трубопроводной арматуры. Правильный подбор труб, фитингов и фланцев напрямую влияет на герметичность, устойчивость к нагрузкам, удобство монтажа и долговечность всей системы.
2. Области применения
Трубопроводная арматура используется в:
- Системах водоснабжения и отопления
- Газопроводах и нефтепроводах
- Химических и пищевых производствах
- Системах пожаротушения
- Морской и транспортной инфраструктуре
Ключевое требование ко всем элементам — соответствие эксплуатационным условиям: температура, давление, агрессивность среды, нагрузка и др.
3. Трубы: материалы и типы
Основные виды труб:
- Стальные (углеродистые, легированные, нержавеющие)
— применяются при высоких температурах и давлениях, обладают высокой прочностью. - Пластиковые (ПНД, ПП, ПВХ)
— химически стойкие, лёгкие, часто используются в гражданском строительстве. - Медные и латунные
— используются в системах водоснабжения и охлаждения. - Композитные и многослойные
— сочетают достоинства разных материалов, часто применяются в отоплении.
Классификация по способу изготовления:
- Бесшовные горячекатаные и холоднотянутые
- Электросварные продольные и спиральношовные
Основные параметры:
- Наружный диаметр
- Толщина стенки
- Давление (PN)
- Температурный диапазон
- Класс прочности
4. Фитинги: соединяем элементы правильно
Фитинги — это соединительные элементы трубопровода, обеспечивающие разветвления, повороты, переходы на другой диаметр или материал.
Основные виды фитингов:
- Уголки — для изменения направления потока
- Тройники — для создания ответвлений
- Переходники — для соединения труб разного диаметра
- Муфты и ниппели — для соединения двух труб
- Заглушки — для временного или постоянного перекрытия потока
- Компрессионные и обжимные — быстроразъёмные соединения, без сварки
Материалы:
- Сталь (углеродистая, нержавеющая)
- Латунь
- Пластик
- Чугун
- Бронза
💡 Заметка: При высоких давлениях и температурах используются только металлические фитинги, прошедшие сертификацию и контроль качества.

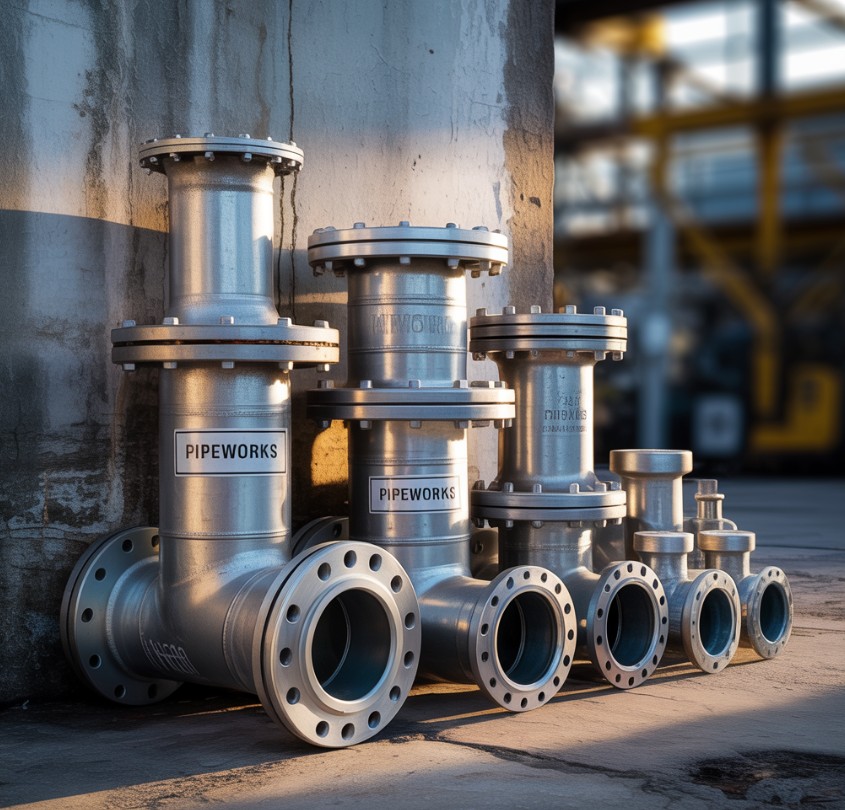

5. Фланцы: герметичность под давлением
Фланец — деталь, обеспечивающая разъёмное соединение труб, насосов, вентилей и другой арматуры.
Основные типы:
- Плоские приварные
- Воротниковые
- Свободные (на приварном кольце)
- Резьбовые
- Глухие (заглушки)
Ключевые параметры:
- Номинальный диаметр (DN)
- Давление (PN)
- Тип уплотнения (плоское, шип-паз, выступ-впадина)
- Стандарт (ГОСТ, DIN, ANSI, EN)
🔧 Совет: Важно подбирать уплотнительные прокладки под среду и температуру. Например, фторопласт — для агрессивных сред, графитовые — для высоких температур.
6. Совместимость и стандарты
Совместимость элементов обеспечивается по следующим признакам:
- Диаметры и номинальное давление (PN)
- Тип присоединения (резьбовое, сварное, фланцевое)
- Стандарты (ГОСТ, ISO, ASTM, DIN, EN, ASME)
📌 Пример: Фланец по ГОСТ 12820-80 и труба ГОСТ 8732-78 — полностью совместимы при правильном подборе DN и PN.
7. На что обращать внимание при закупке
При выборе трубопроводной арматуры важно:
- Проверить сертификаты соответствия и паспорта изделий
- Сравнить фактические параметры с проектными
- Убедиться в качестве сварных швов и покрытия
- Выбирать поставщика с репутацией и гарантией
Чек-лист:
✅ Соответствие ГОСТ/ТУ
✅ Давление и температура
✅ Материал и коррозионная стойкость
✅ Тип соединения
✅ Доступность комплектующих
8. Заключение
Трубы, фитинги и фланцы — три кита любой инженерной системы. Без точного выбора и качественного монтажа возможны утечки, выход оборудования из строя и аварии.
Правильная комбинация материалов, стандартов и типов соединения — залог надёжной и безопасной эксплуатации.
🛠 Инженерный подход — это всегда внимание к деталям. Даже самый прочный трубопровод слаб в точке неграмотного соединения.
