Тема 1. Общая характеристика обработки резанием. Сущность процесса резания. Виды стружек. Силы резания. Тепловые явления процесса резания. Наростообразование при резании. Вибрации при резании.


1.Общие сведения

Обработка металлов резанием – это процесс срезания режущим инструментом с поверхности заготовки слоя металла в виде стружки для получения необходимой геометрической формы, точности размеров, взаиморасположения и шероховатости поверхностей детали.

Заготовками для деталей служат отливки, поковки и штамповки, сортовой прокат. Используются как черные так и цветные металлы.

Слой металла, удаляемый с заготовки при резании, называется припуском.

В зависимости от применяемого инструмента различают следующие виды обработки материалов резанием:

1. лезвийная обработка (резцы, фрезы, сверла и др.)

2. абразивная обработка (круги, бруски, пасты и др.)

3. в физико-химических средах (электролиты, плазма, лучь лазера и др.).


^ 2.Сущность процесса резания

Резание металлов – сложный процесс взаимодействия режущего инструмента и заготовки, сопровождающийся определенными физическими явлениями. Упрощенно процесс резания можно представить в виде следующей схемы (рис.1.). В начальный момент процесса резания движущийся резец под действием силы Р вдавливается в металл, в срезаемом слое возникают упругие деформации. При дальнейшем движении резца упругие деформации, накапливаясь по абсолютной величине, переходят в пластические. В прирезцовом срезаемом слое материала заготовки возникает сложное упругонапряженное состояние. В плоскости, перпендикулярной траектории движения резца, возникают нормальные напряжения , а в плоскости, совпадающей с траекторией движения резца, - касательные напряжения . Наибольшие касательные напряжения действуют у вершины резца А, уменьшаясь до нуля по мере удаления от нее. Нормальные напряжения вначале действуют как растягивающие, а затем быстро уменьшаются и, переходя через нулевое значение, превращаются в напряжения сжатия.

Под действием нормальных и касательных напряжений срезаемый слой пластически деформируется. Рост пластической деформации приводит к сдвиговым деформациям, т.е. к смещению частей кристаллов относительно друг друга. Это происходит, когда возникающие напряжения превосходят предел прочности обрабатываемого материала. Сдвиговые деформации происходят в зоне стружкообразования АВС, причем они начинаются в плоскости АВ и заканчиваются в плоскости АС – скалыванием элементарного объема металла и образованием стружки. Далее процесс повторяется и образуется следующий элемент стружки и т.д.

Условно принято считать, что сдвиговые деформации происходят по плоскости ОО, которую называют плоскостью сдвига. Плоскость сдвига ОО располагается примерно под углом =30^о к направлению движения резца. Угол называют углом сдвига. Он не зависит от геометрических параметров режущего инструмента и свойств обрабатываемого материала.

Срезанный и превращенный в стружку слой металла дополнительно деформируется вследствие трения стружки о переднюю поверхность инструмента.

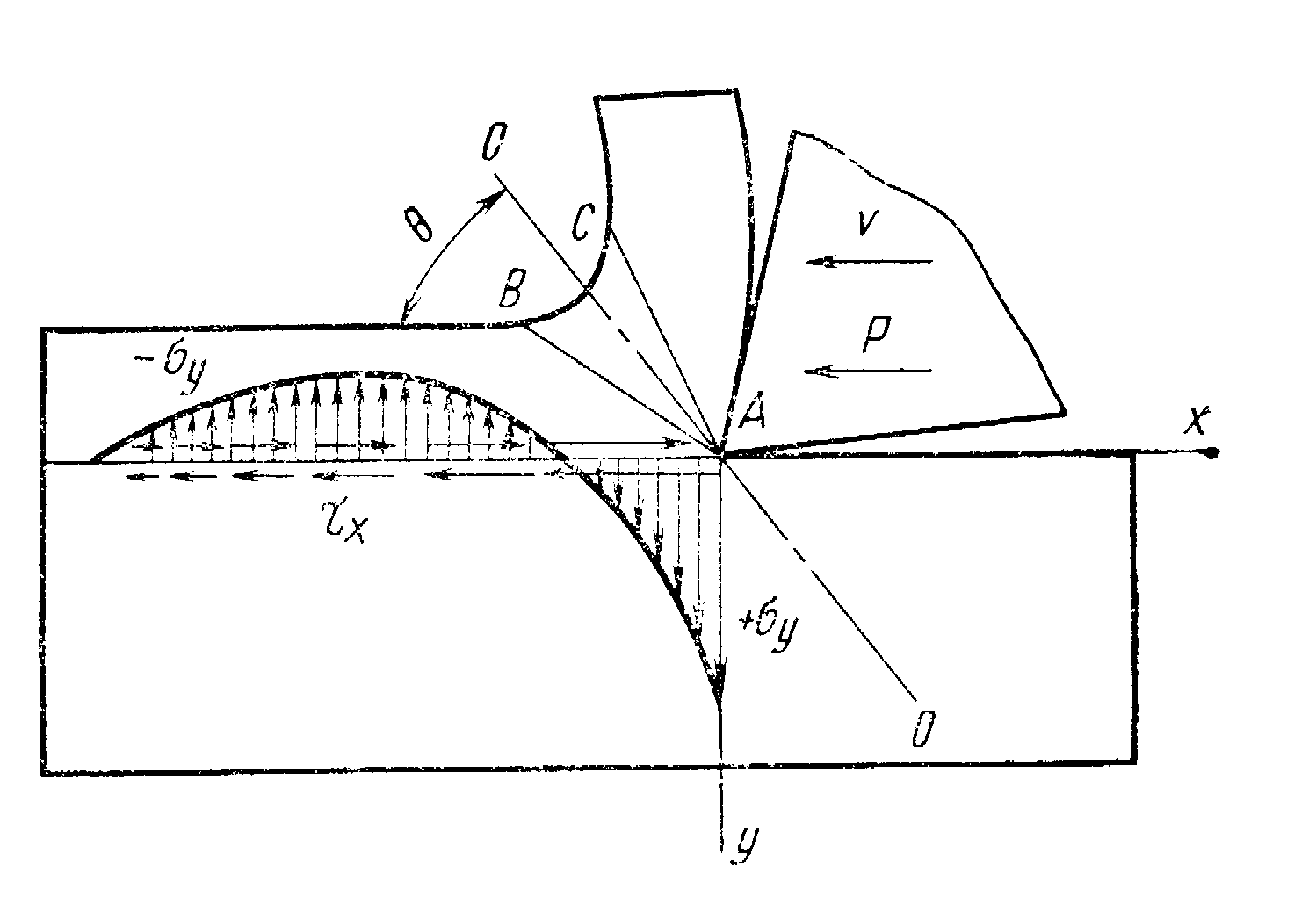

Рис.1. Схема упругонапряженного состояния металла при обработке резанием


Структура металла зоны АВС и стружки резко отличаются от структуры основного металла. Структура основного металла состоит из равноосных зерен. В зоне АВС зерна сильно измельчены и вытянуты в определенном направлении, совпадающем с направлением плоскости О₁О₁, которая с плоскостью сдвига составляет угол . Для хрупких материалов пластическая деформация практически отсутствует и угол близок к нулю, а при резании деталей из пластичных материалов значение угла доходит до 30^о. У передней поверхности резца слои стружки искривляются и располагаются почти параллельно ей.


Следовательно, резание может быть представлено как процесс последовательного упругого и пластического деформирования срезаемого слоя металла, а затем его разрушения.


^ 3. Виды стружек

В зависимости от обрабатываемого материала, условий резания, геометрии режущего инструмента изменяется характер стружки. Стружка при резании может быть (рис.2):

сливная – сходит в виде ленты, закручивающейся в спираль. Поверхность ее, обращенная к резцу, чистая и гладкая. С обратной стороны она имеет небольшие зазубрины. Образуется при обработке пластичных материалов (мягкой стали, латуни, алюминия и др.) со значительными скоростями скольжения и небольшими подачами инструмента с оптимальными передними углами. Образованию сливной стружки способствует увеличение переднего угла , уменьшение толщины среза a, повышение скорости резания, а также увеличение пластичности обрабатываемого материала;

скалывания – состоит из отдельных связанных между собой элементов. Обращенная к резцу сторона ее гладкая, а противоположная имеет большие зазубрины. Образуется при обработке металлов средней твердости с невысокими скоростями резания и значительными подачами резцов, имеющих небольшие передние углы;

надлома – состоит из отдельных не связанных или слабо связанных между собой элементов стружки. Образуется при обработке хрупких материалов (чугуна, бронзы, некоторых сплавов алюминия). Обработанная поверхность имеет большие неровности.

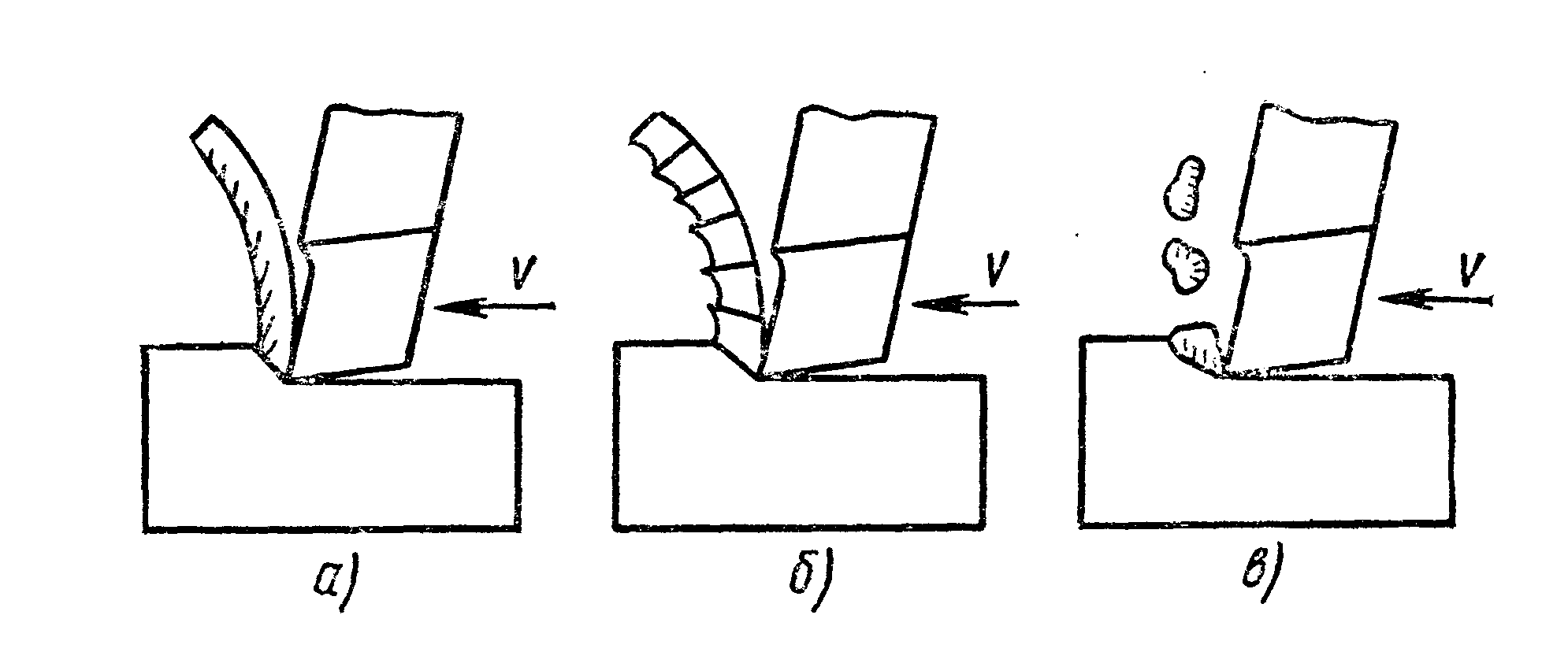

Рис.2. Виды стружек:

a-сливная; б-скалывания; в-надлома


Стружка, образующаяся в процессе резания, подвергается значительной деформации, одним из проявлений которой является ее усадка.

Усадка состоит в том, что длина стружки становится меньше длины обработанной поверхности, а толщина – больше толщины срезанного с заготовки слоя металла. Ширина стружки при этом практически не изменяется. Величина усадки характеризуется коэффициентом усадки:

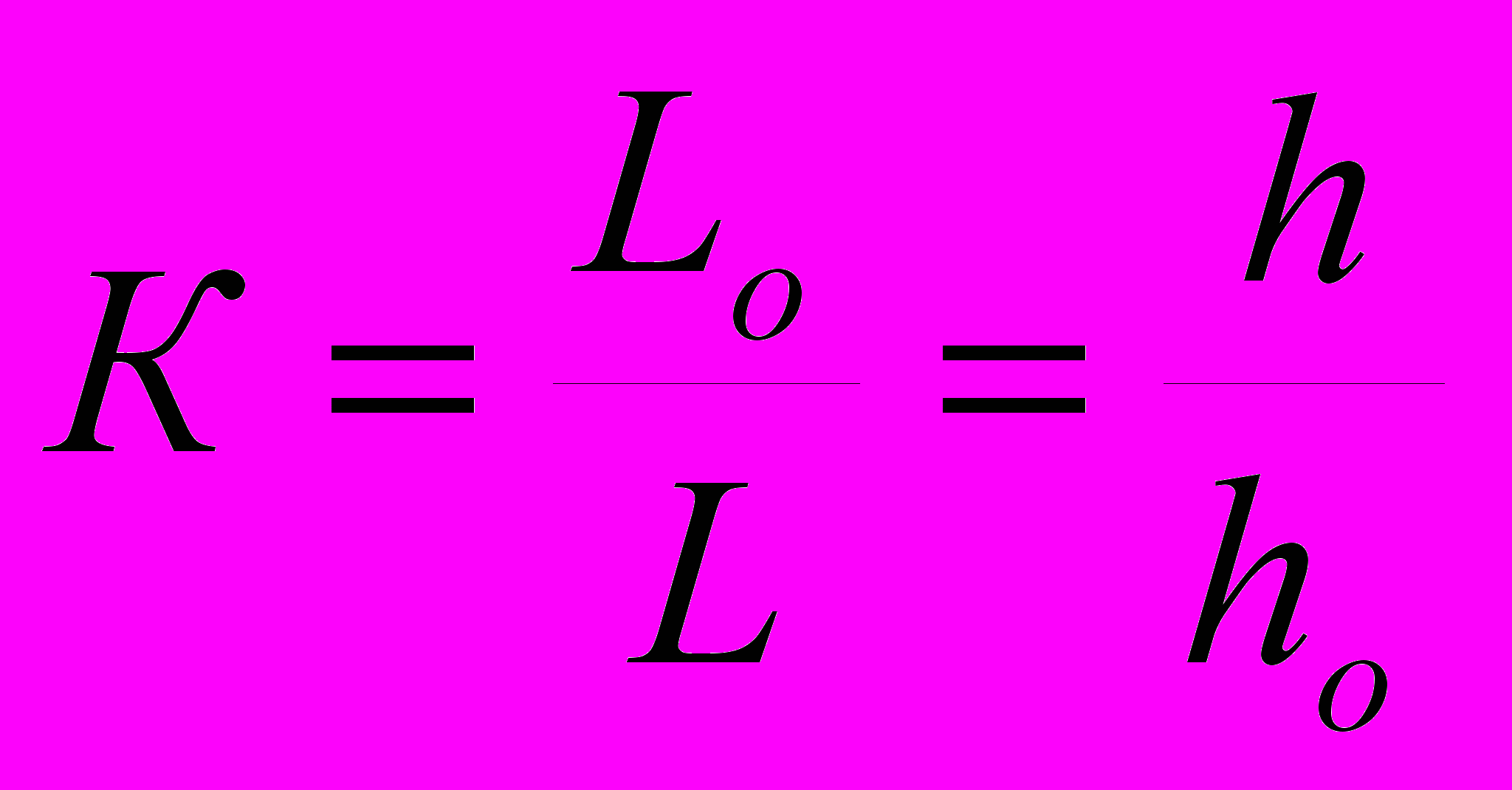

где L_o – длина обработанной поверхности; L – длина стружки; h_o –толщина срезаемого с заготовки слоя; h – толщина стружки.

Величина усадки стружки зависит от свойств обрабатываемого материала, режима резания, геометрических параметров инструмента и др. Для хрупких материалов , для пластичных . Использование СОЖ усадку стружки меньшает.


4. Силы резания

При обработке резанием металл оказывает сопротивление режущему инструменту. Это сопротивление преодолевается силой резания, приложенной к передней поверхности инструмента. Сила резания направлена перпендикулярна передней поверхности резца. Сила резания затрачивается на отрыв элемента стружки от основной массы металла и его деформацию, а также на преодоление трения стружки о переднюю поверхность резца и задней поверхности резца о поверхность резания.

В результате сопротивления металла процессу деформирования возникают реактивные силы, действующие на режущий инструмент (рис.3а).

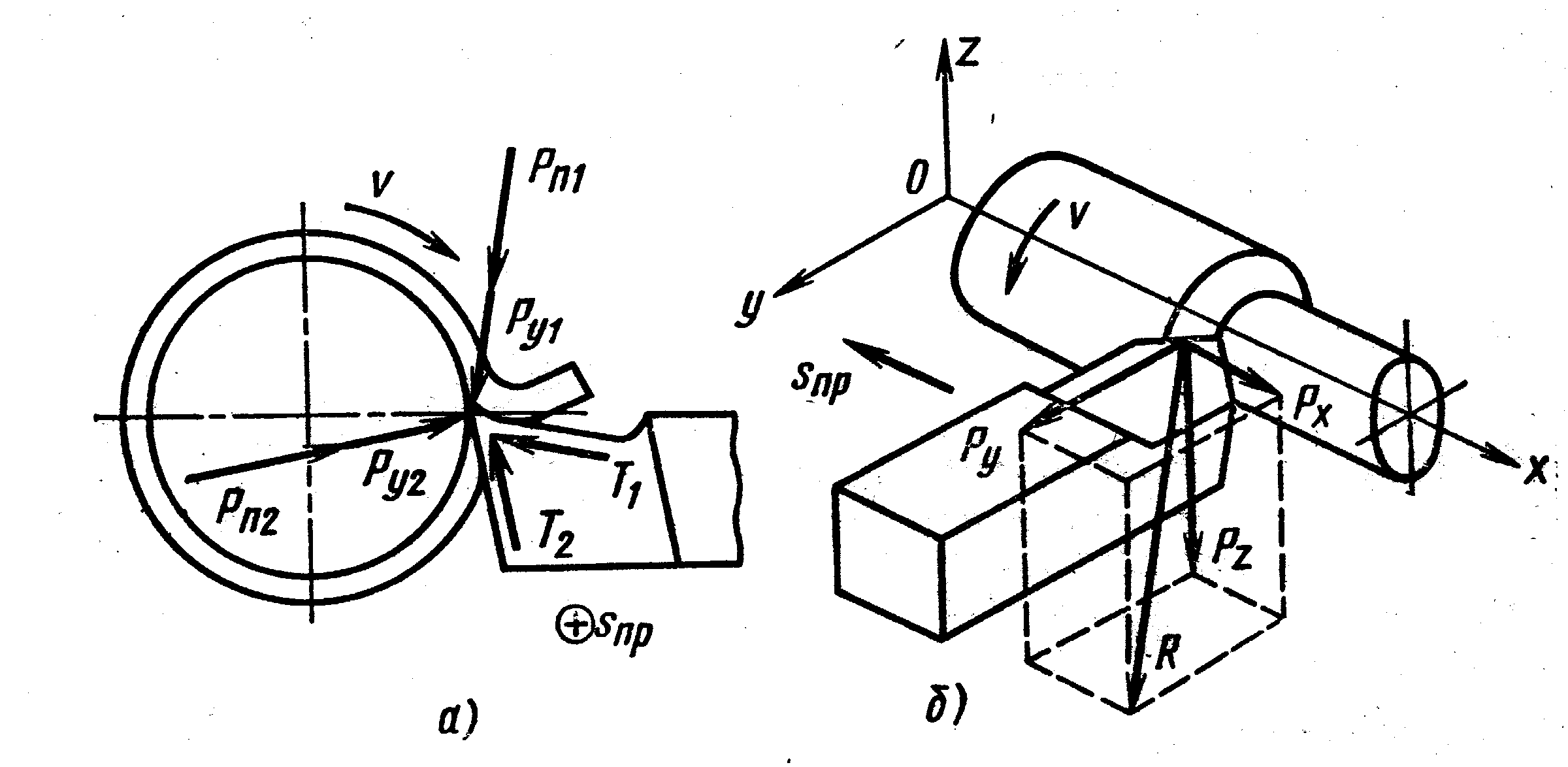

Рис.3. Схема сил, действующих на резец (а), и разложение силы резания на составляющие (б)


Это силы упругого (Р_у1 и Р_у2) и пластического (Р_п1 и Р_п2) деформирования, векторы которых направлены перпендикулярно к передней и главной задней поверхностям инструмента. Наличие нормальных сил обуславливает возникновение сил трения Т₁ и Т₂, направленных по передней и главной задней поверхностям инструмента. Всю указанную систему сил приводят к равнодействующей силе резания:


.


Точка приложения силы ^ R находится на рабочей части главной режущей кромки инструмента. Абсолютная величина, точка приложения и направление в пространстве силы R под влиянием ряда факторов (неоднородность структуры и твердости заготовки, непостоянство срезаемого слоя металла и др.) являются переменными. Поэтому для расчетов используют не равнодействующую силу резания R , а ее составляющие , действующие по трем взаимно перпендикулярным направлениям – Р_х, Р_у, Р_z. Для токарной обработки

ось Х – линия центров станка; ось У – горизонтальная линия, перпендикулярная линии центров станка; ось Z – линия, перпендикулярная плоскости ХОУ (рис.3б).


Сила Р_Z –вертикальная составляющая силы резания или просто сила резания. Действует в плоскости резания в направлении главного движения. По силе Р_z определяют крутящий момент на шпинделе станка, эффективную мощность резания, деформацию изгиба заготовки в плоскости ХОZ, изгибающий момент, действующий на стержень резца, а также ведут динамический расчет механизмов коробки скоростей станка.


Сила Р_У –радиальная составляющая силы резания. Действует перпендикулярно оси обрабатываемой заготовки в плоскости ХОУ. По силе Р_у определяют величину упругого отжатия резца от заготовки, ведут расчет технологической системы на жесткость. Сила Р_у стремится оттолкнуть резец от заготовки и деформировать ее. Учитывается при расчете прочности станины и суппорта, способствует появлению вибраций.


Сила Р_Х – осевая составляющая силы резания. Действует вдоль оси заготовки параллельно направлению продольной подачи. По силе Р_z рассчитывают механизм подачи станка, а также изгибающий момент, действующий на стержень резца.

Равнодействующая силы резания (Н) определяется как диагональ параллепипеда, построенного на составляющих сил:




Каждая из составляющих силы резания определяется по эмпирическим формулам вида:

, Н

где – коэффициент, учитывающий физико-механические свойства материала обрабатываемой заготовки;

– коэффициент, учитывающий факторы, не вошедшие в формулу (величины углов резца, материал резца и др.)

– глубина резания, мм;

S – подача, мм/об;

V – скорость резания, м/мин;

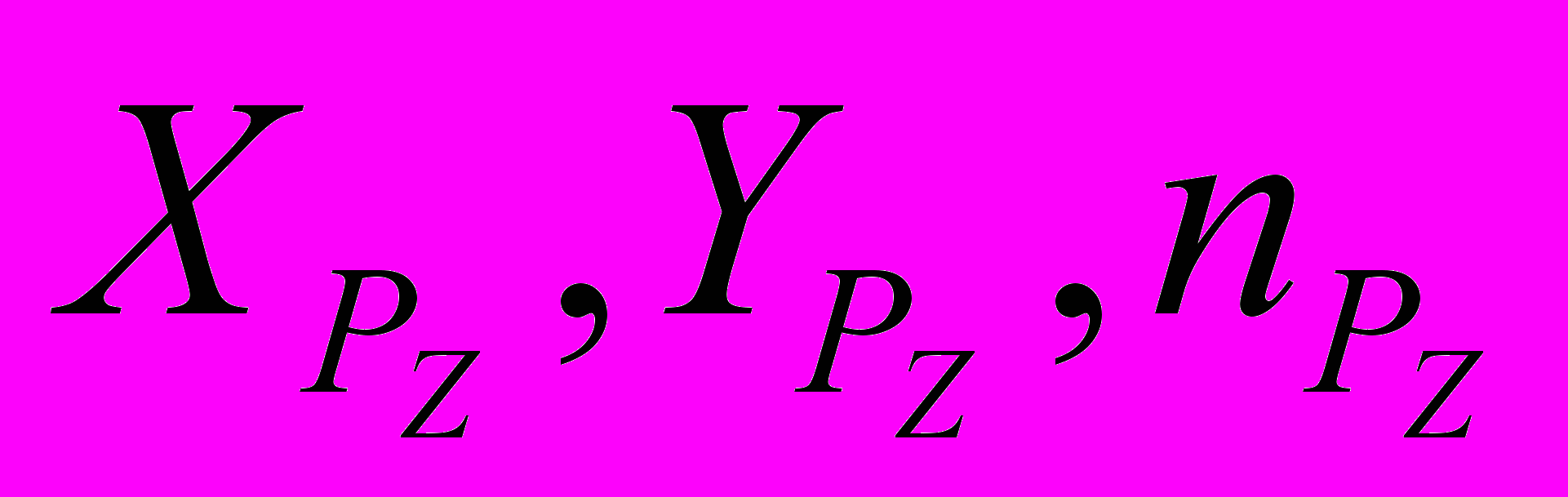

- показатели степеней.

Величины коэффициентов и показателей степеней выбираются из справочников для конкретных условий обработки. Аналогичные формулы существуют и для определения сил Р_у и Р_z.

Между указанными силами имеется примерно следующее соотношение:




^ Крутящий момент на шпинделе станка:

, н·м

где D_заг –диаметр заготовки, мм

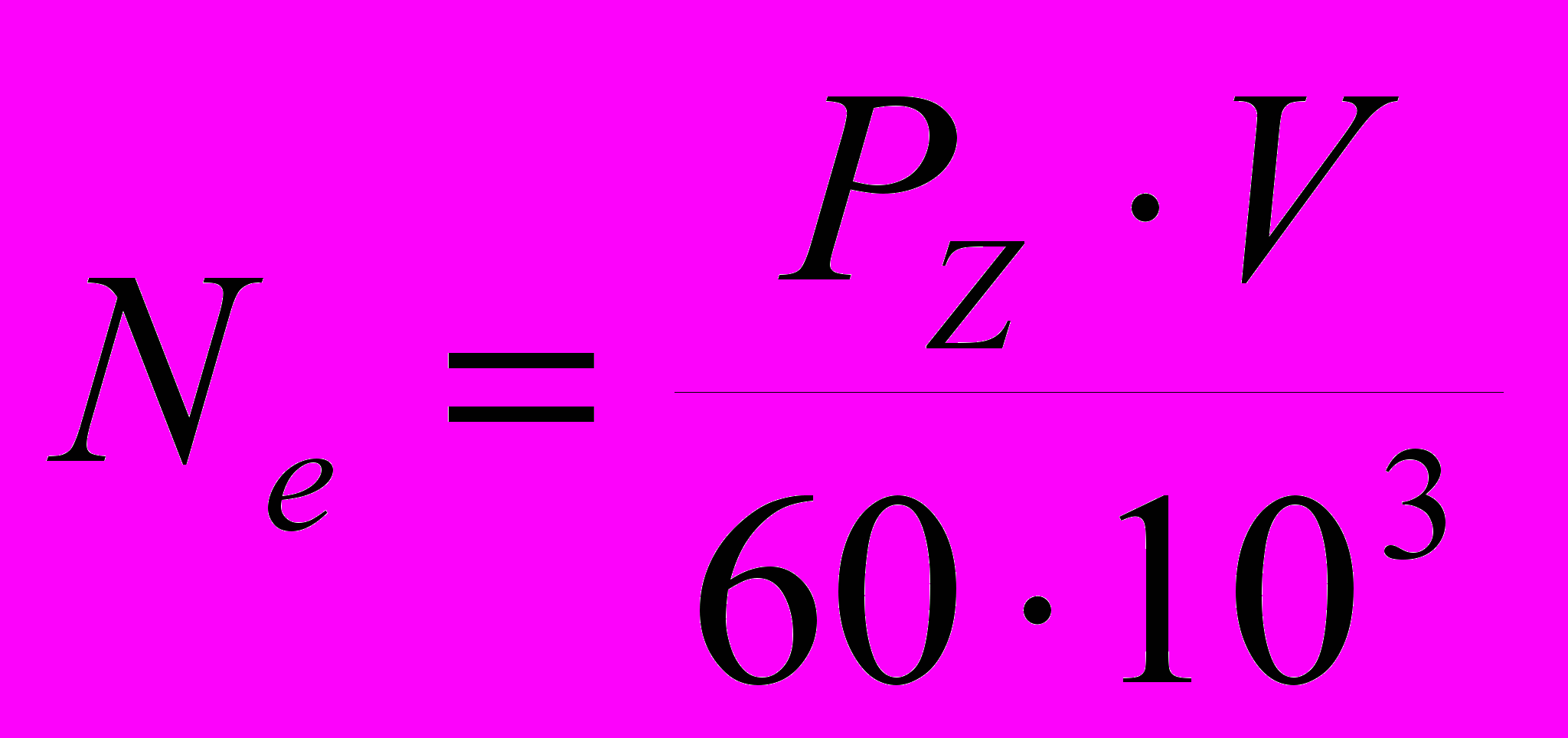

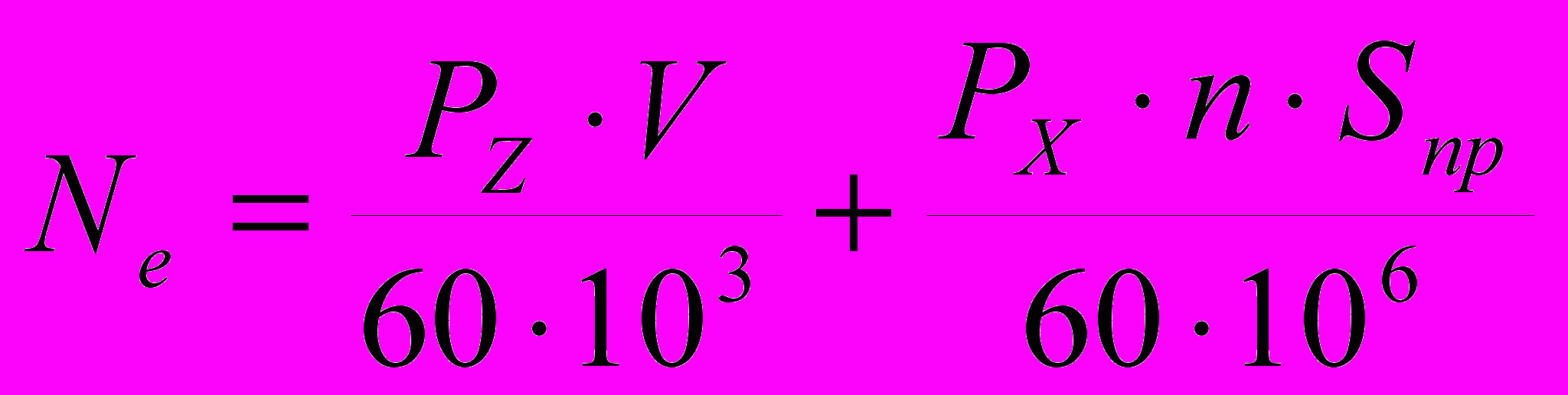

Эффективной мощностью N_е называют мощность, расходуемую на процесс деформирования и срезания с заготовки слоя металла. При точении цилиндрической поверхности на токарно-винторезном станке эффективная мощность

, кВт


где n –частота вращения заготовки, об/мин.


Величина мощности от силы составляет 1-2% от всей мощности. Поэтому ею пренебрегают и мощность N_е определяют по формуле:


,кВт


Мощность, расходуемая электродвигателем

,

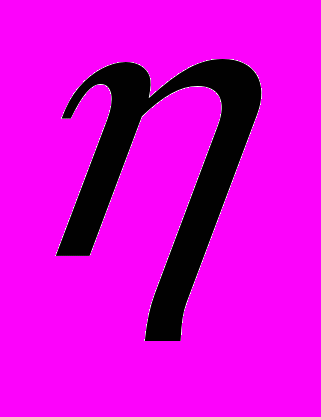

где - к.п.д. станка, равный 0,7 – 0,8.


^ 5.Тепловые явления процесса резания

При резании вся механическая работа превращается в тепловую энергию. Количество теплоты Q, выделяющееся при резании в единицу времени (тепловая мощность), определяется по формуле:


, Дж


где Р_Z- сила резания, V- скорость резания.

Образующееся в зоне резания тепло распределяется между заготовкой, стружкой, режущим инструментом и окружающей средой.

Причинами образования теплоты являются упругопластическое деформирование в зоне стружкообразования, трение стружки о переднюю поверхность инструмента, трение задних поверхностей инструмента о заготовку. Тепловой баланс процесса резания можно представить следующим тождеством:

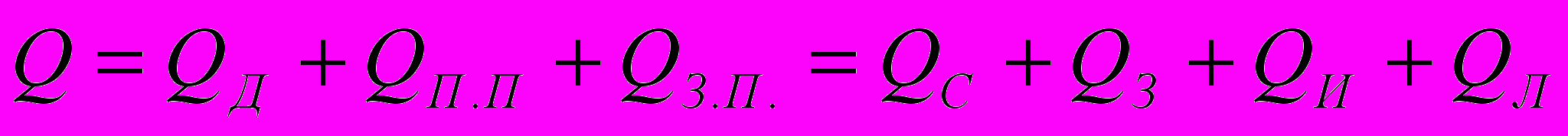

где Q_Д – количество теплоты, выделяющейся при упругопластическом деформировании обрабатываемого материала;

Q_П.П – количество теплоты, выделяющейся при трении стружки о переднюю поверхность инструмента;

Q_З.П. – количество теплоты, выделяющейся при трении задних поверхностей инструмента о заготовку;

Q_С – количество теплоты, отводимое стружкой;

Q_И- –количество теплоты, отводимое режущим инструментом;

Q_Л – количество теплоты, переходящее в окружающую среду (теплота лучеиспускания).

По данным многих исследований, количество теплоты, отводимое стружкой, составляет (25-85)% всей выделяющейся теплоты, заготовкой (10-50)%, режущим инструментом (2-8)%. Количественное распределение теплоты зависит главным образом от скорости резания (рис.4). С увеличением скорости резания отводимое стружкой тепло увеличивается, а заготовкой, инструментом, окружающей средой – уменьшается.

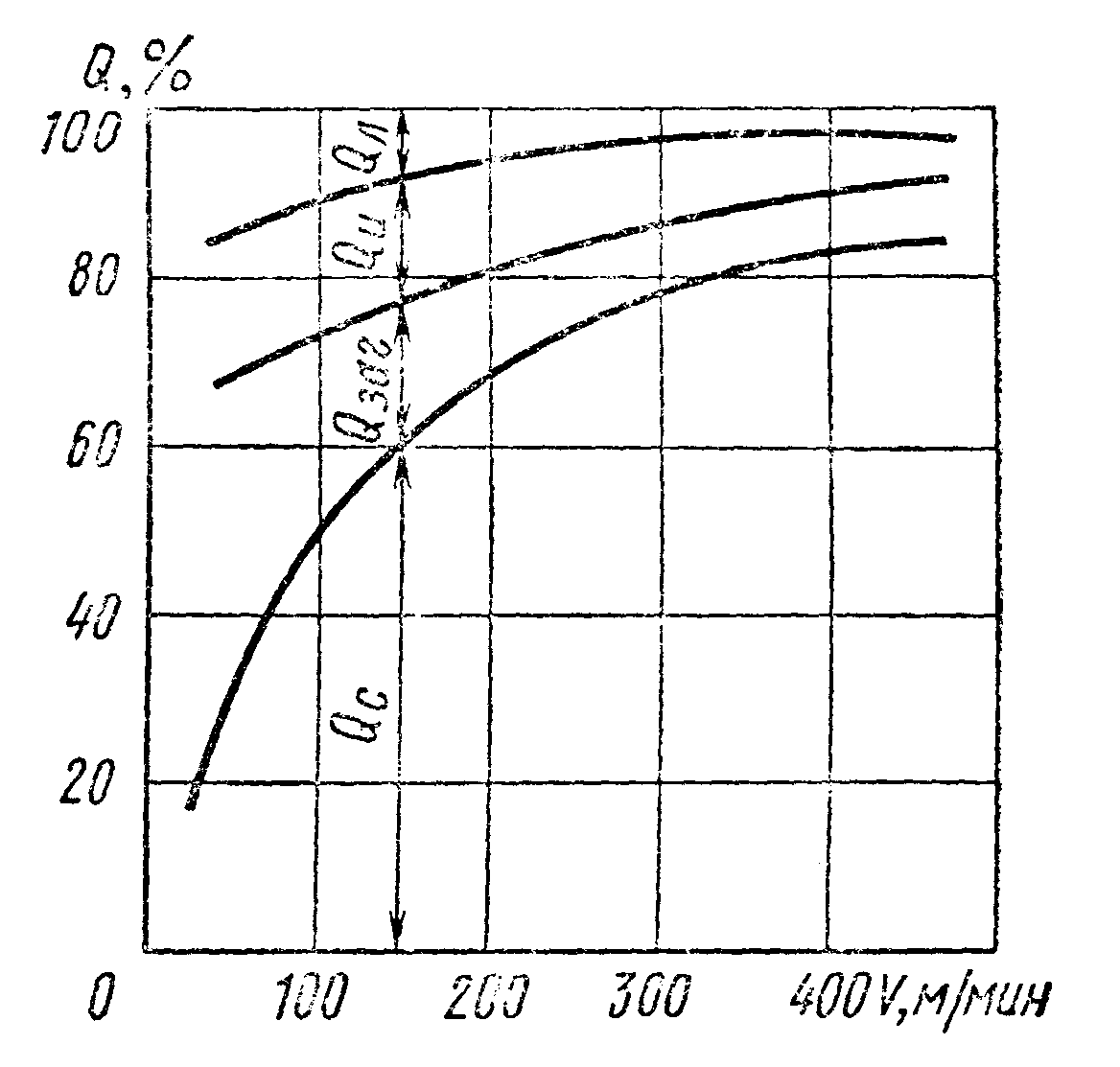

Рис.4. Распределение теплоты резания в зависимости от скорости резания


Соотношение членов в уравнении теплового баланса не постоянны и изменяются в зависимости от физико-механических свойств обрабатываемого материала, условий резания и материала инструмента, условий обработки и др.

Увеличение подачи ^ S повышает температуру в зоне резания, но менее интенсивно, чем при увеличении скорости резания V. Еще меньшее влияние на температуру оказывает глубина резания t.

Влияние геометрии резца:

1.С увеличением угла резания и угла в плане температура в зоне резания возрастает.

2.С увеличением радиуса закругления при вершине температура в зоне резания уменьшается.


Теплообразование отрицательно влияет на процесс обработки. Обработка должна производится без перегрева режущего инструмента. Так для работы инструмента из углеродистой стали температура в зоне резания не должна превышать (200-250)^оС, из быстрорежущей стали (550-600)^оС, инструментом, оснащенным твердыми сплавами – (800-1000)^оС, а минералокерамикой –(1000-1200)^оС; абразивными материалами –(1800-2000)^оС. Нагрев инструмента выше указанных температур вызывает структурные превращения в материале, из которого инструмент изготовлен, снижение его твердости и потерю его режущих способностей. Также происходит изменение геометрических размеров инструмента, что влияет на точность размеров и геометрическую форму обработанных поверхностей. Нагрев заготовки вызывает изменение ее геометрических размеров. Вследствие жесткого закрепления заготовки на станке она начинает деформироваться. А это приведет к снижению точности обработки.

Для уменьшения отрицательного влияния теплоты на процесс резания обработку следует вести в условиях применения смазочно-охлаждающих сред (СОЖ).


^ 6.Наростообразование при резании

При резании пластичных материалов (сталь, латунь) происходит явление, получившее название наростообразования, когда на передней поверхности резца у режущей кромки образуется плотное скопление частиц металла, прочно укрепляющееся на передней поверхности инструмента. Образование нароста объясняется тем, что при некоторых условиях обработки (высокие давления, значительные температуры в зоне контакта стружки с резцом) силы трения между передней поверхностью инструмента и срезанным слоем металла становятся больше сил внутреннего сцепления, и при определенных температурных условиях металл прочно оседает на передней поверхности инструмента. Размеры и форма нароста постоянно меняются. Он периодически разрушается, уносится стружкой и образуется вновь.

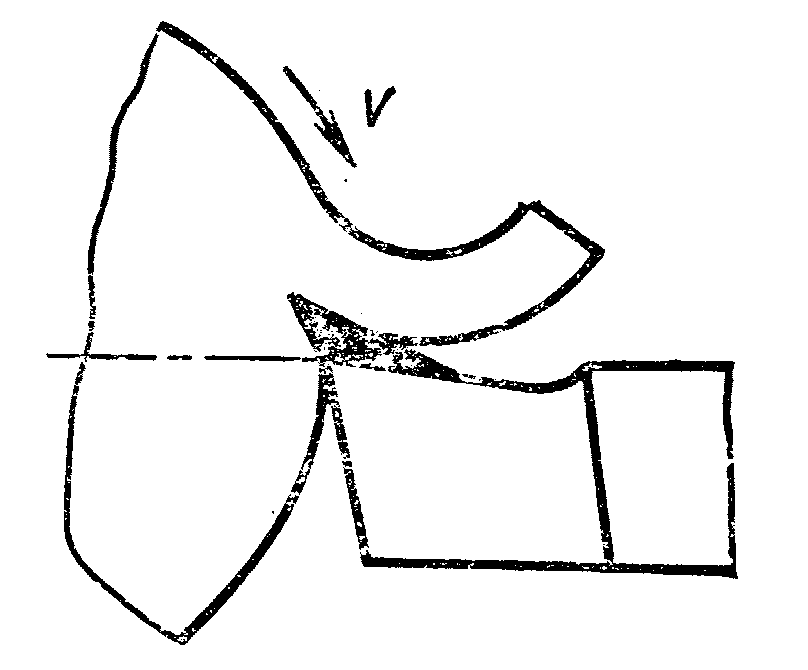

Рис.5. Схема образования нароста


Металл нароста деформирован, и твердость его значительно (иногда в 2-3 раза) превосходит твердость обрабатываемого металла.

Угол резания на наросте меньше угла резания на резце , вследствие этого несколько уменьшаются затраты мощности на резание. Нарост защищает вершину резца и режущую кромку от преждевременного изнашивания. Точность и качество обработки поверхностей при наросте ухудшаются. Возрастает шероховатость поверхностей. Поэтому при черновой обработке, где качество поверхности не имеет особого значения, нарост благоприятно влияет на резание, а при чистовой обработке, когда качество обработанной поверхности важно, образование нароста вредно и его следует избегать.

Установлено, что интенсивность образования нароста в значительной степени зависит от скорости резания. Наибольшее наростообразование имеет место при скоростях резания 18-30 м/мин, а при скоростях резания до 10-12 м/мин и более 50-70 м/мин нарост на режущем инструменте практически не образуется. Поэтому чистовую обработку выполняют на повышенных скоростях резания.

С увеличением подачи ^ S размеры нароста увеличиваются. Поэтому при чистовой токарной обработке рекомендуются подачи 0,1 -0,2 мм/об.

Глубина резания t существенного влияния на размеры нароста не оказывает.

С увеличением угла резания нарост увеличивается. Применение СОЖ уменьшает нарост.

При прерывистом резании (строгание, фрезерование) нарост обычно не удерживается на режущей кромке.


^ 7. Вибрации при резании

Вследствие нежесткости элементов технологической системы СПИД (станок–приспособление–инструмент–деталь) всегда возникают колебания инструмента относительно заготовки, которые называют вибрациями при резании.

Вибрации отрицательно влияют на процесс резания:

• снижают качество обработанной поверхности

• усиливается динамический характер силы резания, а нагрузки на движущиеся детали и сборочные единицы станка усиливаются в десятки раз – особенно в условиях резонанса, когда частота собственных колебаний системы СПИД совпадает с частотой колебаний при обработке резанием

• резко снижается стойкость инструмента, особенно с пластинками из твердых сплавов

• возникает шум, утомляюще действующий на окружающих людей, и производительность труда снижается.


Основные меры борьбы с вибрациями:

• повышение жесткости технологической системы

• уменьшение массы колебательных систем

• применение виброгасителей (динамических, гидравлических, упругих)

• подбор оптимальных режимов резания и геометрии режущего инструмента.


Однако при обработке труднообрабатываемых материалов вибрации играют положительную роль. Для обработки таких материалов применяют вибрационное резание. Сущность вибрационного резания состоит в том, что в процессе обработки создаются искусственные колебания инструмента с регулируемой частотой и заданной амплитудой в определенном направлении. Источники колебаний – механические вибраторы или высокочастотные генераторы. Частоту колебаний задают от 200 до 20000 Гц, амплитуду колебаний – от 0,02 до 0,002 мм. Колебания задают по направлению подачи или по направлению скорости резания.

Вибрационное резание по сравнению с обычным имеет следующие преимущества:

• обеспечивает устойчивое дробление стружки на отдельные элементы

• снижает сопротивление металла деформированию

• снижает эффективную мощность резания

• при вибрационном резании не образуется нарост на режущем инструменте.


Однако в некоторых случаях стойкость инструмента несколько снижается.

Вибрационное резание применяют при точении, сверлении, нарезании резьбы плашками и метчиками, шлифовании, фрезеровании и др.
