^ Тема 11. Способы коммутации (КК, КС, КП).

На коммутируемых телеграфных се­тях при обмене информацией между двумя оконечными пунктами передача сообщений осуществляется через ряд промежуточных станций коммутации. Наиболее широкое распространение на ТгС получили: метод коммутации каналов (КК), метод коммутации со­общений (КС) и коммутации пакетов.

При коммутации каналов (КК) сначала организуется сквозной канал передачи дискретной информации между взаимодействую­щими абонентами через узлы коммутации, а затем осуществляет­ся передача информации.

При коммутации сообщений (КС) абонент передает информа­цию на близлежащий коммутационный узел, а затем эта инфор­мация поэтапно передается через узлы коммутации другим або­нентам, причем в случае занятости исходящих каналов информа­ция запоминается в узлах и передается по мере освобождения ка­налов в нужном направлении.

В сети с КК (рис. 17 а) процесс передачи следующий:

вызывающий абонент Аб_п с помощью имеющегося у него вызывного устройства посылает по абонентской линии в узел КК заявку на соединение с абонентом Аб_т, содержащую условный ад­рес вызываемого абонента;

— аппаратура коммутации узла КК по полученной заявке осу­ществляет соединение абонентской линии Аб. лин_п с абонентской линией Аб. лин_т, если абоненты принадлежат одному узлу КК, или с каналом связи между узлами, к которым принадлежат указан­ные абоненты (этот канал может проходить через несколько промежуточных узлов КК, где осуществляется аналогичная комму­тация);

— после организации сквозного канала связи между Аб_п и Аб_т последний получает из узла КК сигнал вызова, а первый або­нент — сигнал установления соединения;

— происходит передача информации между абонентами (этот обмен может быть одно- и двусторонним, так как коммутируются двусторонние каналы связи);

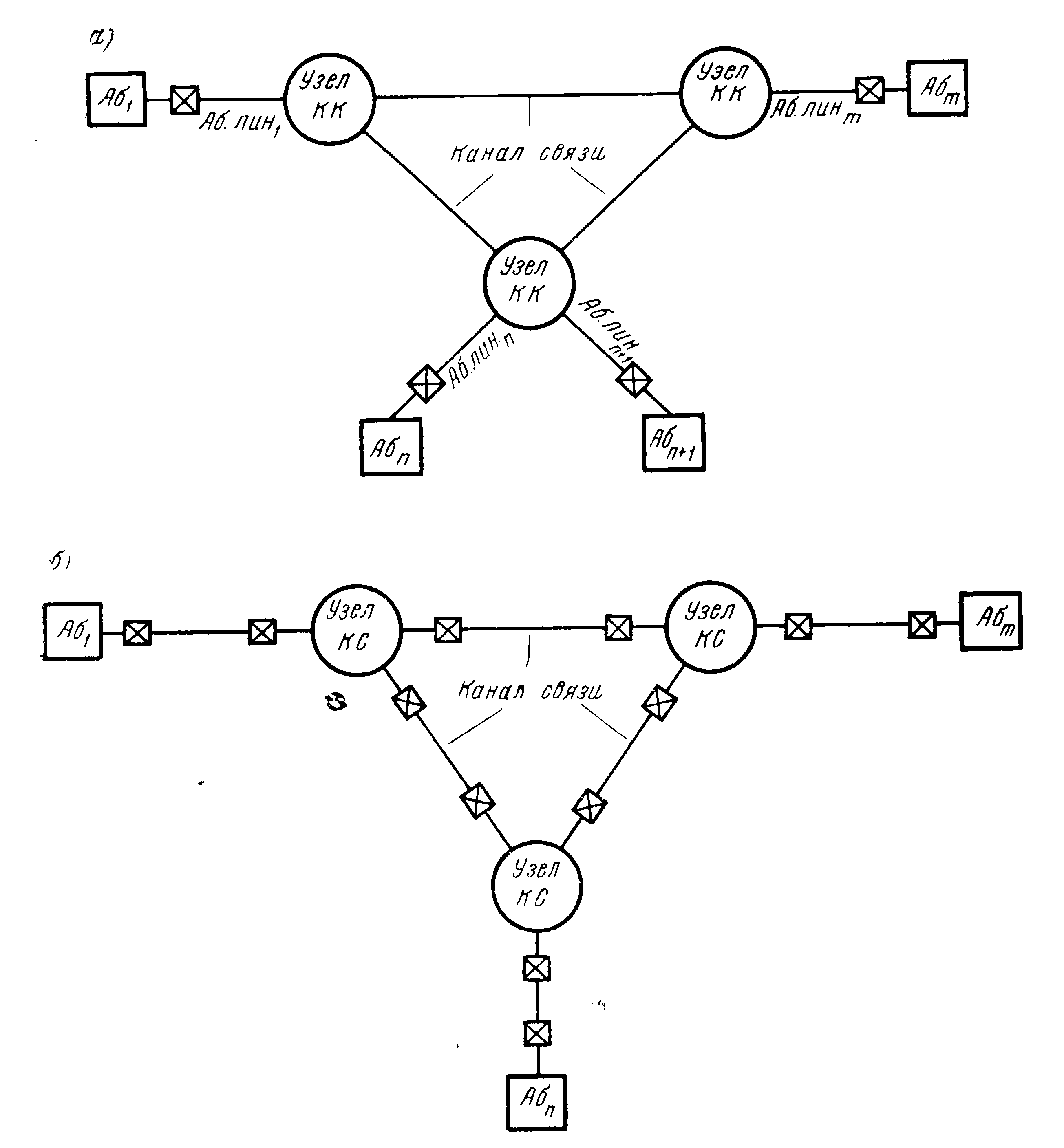

Рисунок 17 - Сеть передачи дискретной информации:

а — с коммутацией каналов;

б — с коммутацией сообщений

— по завершении сеанса передачи информации и получении от абонента сигнала отбоя аппаратура коммутации узлов КК раз­рушает ранее установленные соединения каналов.

При этом в случае отсутствия свободного канала или его не­исправности в заданном направлении на любом из участков (канал между узлами КК, абонентская линия между последним узлом КК и Аб_т) соединение абонентов не может быть установлено и узел коммутации посылает Аб_п сигнал отказа в обслуживании (сигнал занятости). Для установления соединения Аб_п должен повторить заявку на соединение. Вследствие этого сети с КК называют сетя­ми с отказами.


В сети с КС (рис. 17 6) процесс передачи следующий:

— вызывающий абонент Аб_п передает в аппаратуру коммута­ции узла КС подлежащее передаче сообщение вместе с условным адресом абонента Аб_т;

— в узле КС сообщение запоминается и по адресу определяет­ся канал, по которому оно должно быть передано;

— если этот канал к соседнему узлу КС свободен, то сообще­ние немедленно передается на соседний узел КС, в котором преды­дущая операция повторяется;

— если канал к соседнему узлу КС занят, то сообщение хра­нится в устройствах памяти вплоть до освобождения канала;

— при хранении сообщения устанавливаются в очередь в соот­ветствии с порядком поступления и с учетом категории срочности. Поэтому сети с КС называют сетями с ожиданием.

Метод коммутации пакетов (КП) совпадает с методом КС и отличается лишь тем, что длинные сообщения передаются не целиком, а разбиваются на относительно короткие части – пакеты.


^ Тема 12. Координатные станции коммутации каналов.

Процесс коммутации каналов заключается в электрическом замыкании различных цепей с целью создания временных трак­тов (каналов) для передачи сообщений. Эти функции выполняют станции коммутации каналов, имеющие специальное коммутаци­онное оборудование. Основными элементами оборудования стан­ций КК являются: коммутационное устройство (КУ), абонентские комплекты (АК) и переходные устройства (ПУ). На теле­графных сетях нашей страны в настоящее время применяются автоматические станции КК различного типа. Кроме автомати­ческих коммутационных устройств станции имеют ручные комму­таторы специального назначения.

Абонентские комплекты являются индивидуальными элемен­тами оконечных пунктов (абонентов) на станции. Они обеспечи­вают подключение абонентских установок к коммутационному устройству, а также преобразование исходящих однополюсных сигналов от оконечного телеграфного аппарата в двухполюсные для подачи в канал и обратного преобразования входящих сиг­налов.

Переходное устройство является индивидуальным промежу­точным элементом между каналом и коммутационным устройст­вом. Оно также обеспечивает разделение цепей исходящих и вхо­дящих сигналов. Со стороны каналов ПУ имеет четырехпроводную линейную цепь, а со стороны станции — двухпроводную.

Взаимосвязь основных элементов оборудования станции пока­зана на рис. 18. Коммутационные устройства станций позволяют устанавливать различные соединения: местные — любых двух абонентов станции друг с другом (на рисунке штриховой линией показано соединение абонентов 2 и n), исходящие и входящие соединения абонентов станции с каналами к другим станциям (на рисунке абонент 1 соединен с ПУ) и транзитные, когда комму­тационное устройство соединяет друг с другом два канала в раз­ном направлении (на рисунке показано соединение ПУ₂ с ПУ_m).

Структура станции определяется типом коммутационного обо­рудования, принципом управления процессами установления со­единений и емкостью станций. По типу коммутационных прибо­ров различаются станции декадно-шаговые и координатные.

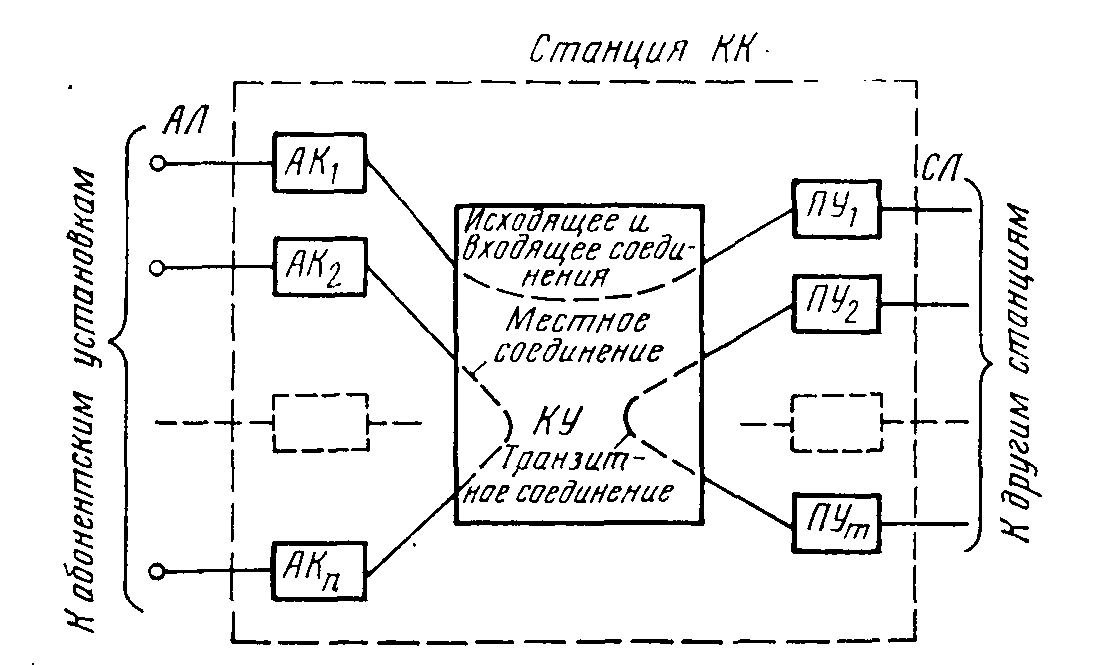

Рисунок 18 – Взаимосвязь основных элементов оборудования станции КК


Станция АТАК. Координатная станция АТАК предназначена для крупных и средних узловых пунктов телеграфных сетей КК. Она позволяет устанавливать все виды соединений. Упрощенная структурная схема станции приведена на рис.19. Станция имеет несколько ступеней искания: ступень абонентского искания (АИ), две ступени группового искания (исходящего и входящего ИГИ и ВГИ) и ступень регистрового искания (РИ). Каждая сту­пень искания имеет свое индивидуальное управляющее устрой­ство — маркер. Групповыми управляющими устройствами явля­ются регистры. Связь между ступенями искания и регистрами внутри станции обеспечивается через и с помощью исходящих и входящих шнуровых комплектов (ИШК, ВШК).

Процесс установления соединения начинается нажатием кноп­ки на вызывном приборе абонентской установки. Этот сигнал че­рез АК поступает на маркер ступени АИ (МАИ), который под­ключает линию вызывающего абонента к ИШК. Из ИШК инфор­мация о вызове передается на маркер ступени РИ (МРИ), кото­рый находит свободный регистр (Р) и подключает его к линии абонента. После получения из регистра сигнала готовности стан­ции абонент набирает номер вызываемого абонента. Сигналы набора поступают, запоминаются, анализируются и преобразуются с помощью пересчетчика (П) в сигналы управления ступенями искания. При местных соединениях эти сигналы подаются на мар­керы МИГИ, МВГИ и МАИ. После срабатывания ступеней иска­ния образуется соединение: АК (вызывающего абонента), АИ, ИШК, ИГИ, ВГИ, АИ и АК (вызываемого абонента). При исхо­дящих соединениях срабатывают ступени АИ и ИГИ и образует­ся линейная цепь: АК (вызывающего абонента), АИ, ИШК, ИГИ, ПУ. Линейная цепь входящего соединения проходит через ПУ, ВШК, ВГИ, АИ и АК (вызываемого абонента). Транзитные со­единения образуются через ПУ, ВШК, ИГИ, ПУ.

Станция АТАК также имеет ручные коммутаторы (РК) с телеграфным аппаратом (Т), позволяющие устанавливать любые соединения ручным способом.

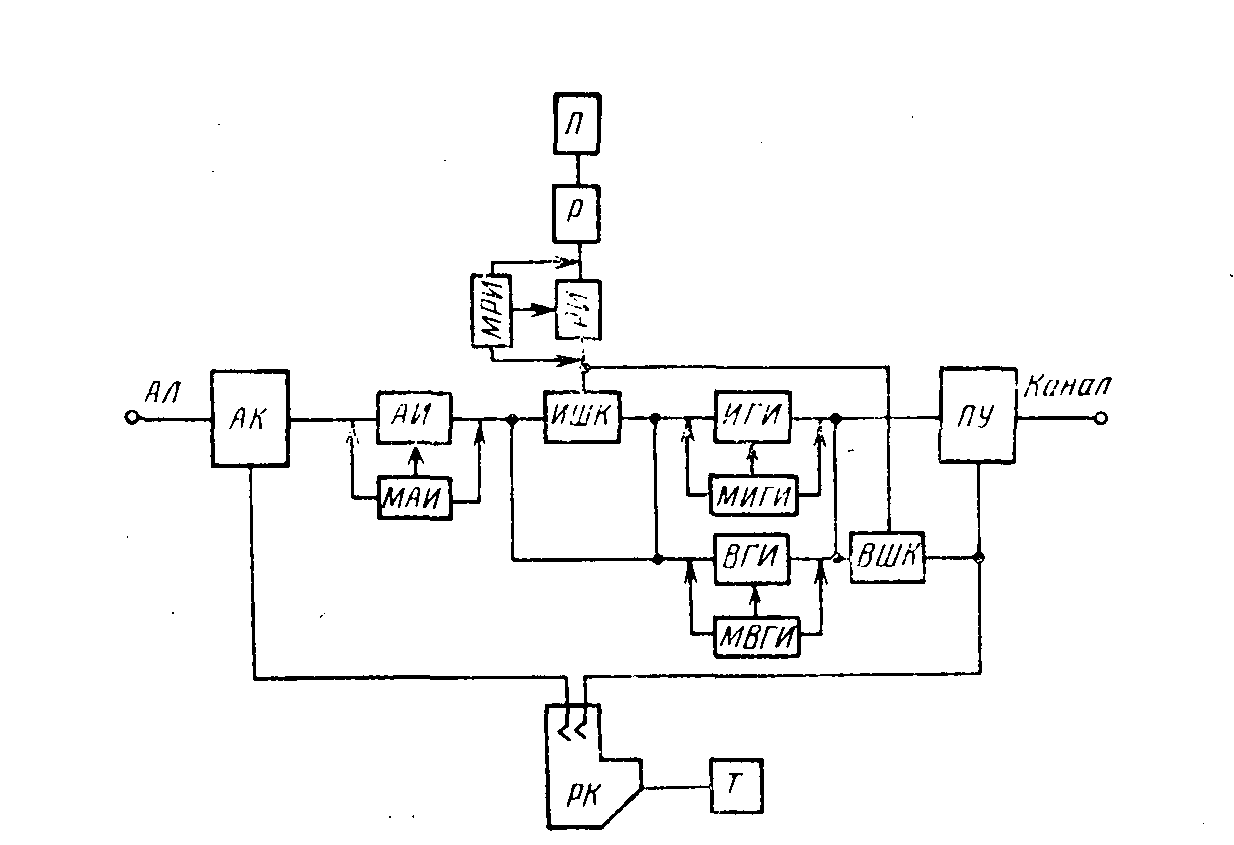

Рисунок 19 - Структурная схема станции АТАК


^ Тема 13. Автоматическая координатная станция АТ – ПС – ПД.

Объединенная автоматическая телеграфная станция АТ-ПС-ПД предназначена для установления соединений путем автоматиче­ской коммутации каналов и соединительных линий между оконеч­ными пунктами сети общего пользования и абонентскими установ­ками, работающими на скоростях 50, 100 и 200 Бод.

Станция используется в качестве оконечной на республикан­ских, областных и других крупных узлах, позволяя устанавливать местные, исходящие, входящие и транзитные соединения со всеми существующими и разрабатываемыми коммутационными станци­ями.

Станция АТ-ПС-ПД обеспечивает подключение:

до 1000 линий от абонентов, ведущих передачу со скоростью 50 Бод (АТ-50);

до 1000 линий от абонентов, передающих данные со скоростью 100 Бод (АТ-100 или ПД-100);

до 1000 линий от абонентов, передающих данные со скоростью 200 Бод (ПД-200);

до 1000 линий от оконечных пунктов сети общего пользова­ния;

до 400 магистральных и местных направлений (до 4000 кана­лов).

Станция рассчитана на единую шестизначную систему нуме­рации. Тарифицируются местные и исходящие соединения от або­нентов АТ. Соединения между оконечными пунктами сети ПС и соединения абонентов сети АТ со служебными аппаратами и дат­чиками не тарифицируются.

При междугородном соединении потребителям предоставляют­ся каналы с номинальными скоростями, соответствующими их ка­тегориям (50, 100 или 200 Бод). Каналы 50-бодовые могут ис­пользоваться абонентами АТ-50 и ПС совместно или раздельно. Если каналы, соединительные линии к ОП сети ПС или або­нентские установки заняты, вызывающему ОП сети ПС предостав­ляется соединение с аппаратами переприема избыточного обме­на, а абонентам АТ дается отказ. При невозможности установ­ления соединения вызывающим пунктам АТ передается информа­ция о причине отказа в соединении в виде текстовых сигналов.

Структурная схема станции АТ-ПС-ПД (рис. 20) содержит ступень абонентского искания ^ АИ, ступень группового искания ГИ (1ГИ, ИГИ) и ступень регистрового искания РИ. Каждая сту­пень обслуживается соответствующим маркером (МАИ, МГИ, МРИ).

Ступень АИ — комбинированная, состоит из отдельных блоков емкостью по 100 входящих линий каждый. Блок имеет трехзвенное построение и рассчитан на 100 входов, 30 выходов для исхо­дящей связи и 30 входов для входящей связи. Исходящая связь проходит через два звена А и В, а входящая — через три — С, В и А. Блок АИ выполнен на десяти МКС типа 20X10X6.

Блок ступени ГИ — двухзвенный, имеет 40 входов, 80 промежуточных линий и 200 выходов. Каждый блок ГИ содержит восемь МКС типа 20X10X6.

Блок РИ также двухзвенный, имеет 100 входов, 60 промежуточ­ных линий и 20 выходов к регистрам.

Управление всеми видами соединений осуществляет регистрово-пересчетное оборудование (регистр ^ Р и пересчетчики 1 П и 2П). Регистр Р взаимодействует с двумя пересчетчиками, из которых 1П — управляет соединением со скоростью 50 Бод, а 2П — со скоростью 100 и 200 Бод. Для определения категории потребителя в абонентских панелях АЛ производятся соответствующие кроссировки. Абонентская панель является индивидуальным оборудова­нием каждой абонентской установки, включаемой в станцию. Для подключения канала служит переходное устройство ПУ.

Безотказное обслуживание срочных соединений на станции осуществляют с помощью двух групп коммутаторов особой корре­спонденции— КОК ПС, КОК АТ, в которые включают соответст­вующие АП и ПУ. Коммутатор КОК ПД используется только для служебной связи при передаче данных.

Для переприема избыточной входящей и неиндексированной телеграфной нагрузки на станции устанавливаются коммутаторы низовой связи КНС_изб и КНС_неинд.

Циркулярная передача телеграмм в сторону оконечных пунк­тов сети ПС производится через схемный коммутатор ^ СК.

Станционные аппараты передачи телеграмм на сеть ПС (ТАпс), аппараты эксплуатационного контроля (ТА_ЭК), начальни­ка смены (ТА_НС), стола справок (ТА_СПР) включаются через вызыв­ные приборы ВП. Станционные аппараты, служащие только для приема избыточного исходящего, транзитного и внезонального об­мена, подключаются через панели приемных аппаратов ППА.

Телеграммы, принятые по связи АТОЛ, направляются на сор­тировку и передаются с аппарата передачи на сеть ПС. С этого же аппарата могут быть переданы и фототелеграммы после их пуншировки.

Все датчики (ДИТ, ДКТ и ДСС) находятся на пульте Д, вы­полненном в виде устройства шкафного типа с откидным столом для размещения телеграфного аппарата техника и измерителей искажений. Аппарат техника подключается через специальный ИШК к ступени ГИ.

Датчики ДИТ и ДКТ могут подключаться к станции либо в выходы ступени ГИ, либо, как это показано на схеме, через АП на входы ступени АИ.

Датчики ДИТ служат для проверки исправляющей способности телеграфных аппаратов оконечных пунктов. Для проверки исправляющей способности приемника своего телеграфного аппара­та оператор ОП путем набора шестизначного номера подключа­ется к соответствующему ДИТ.

Датчик ДКТ_ИСКАЖ используется для дистанционной проверки исправляющей способности приемников и качества работы пере­датчика телеграфного аппарата. Техник станции через выделен­ный ИШК, набрав номер вызываемой установки, подключает к ней ДКТ_ИСКАЖ. Увеличивая искажения передаваемой из ДКТ ко­довой комбинации «Кто там?», техник контролирует поступление автоответа от проверяемого аппарата. Датчик ДКТ _{НЕИСКАЖ} исполь­зуется для проверки срабатывания автоответчика аппарата лю­бой оконечной установки. Набором шестизначного номера можно подключаться к ДКТ _{НЕИСКАЖ}, который периодически выдает неиска­женные стартстопные комбинации запроса автоответа.

Сигналы, информирующие потребителей о причинах отказа, вырабатываются датчиками служебных сигналов ДСС.

Автоматический контроль абонентских участков всех категорий абонентов на скоростях телеграфирования 50 и 100 Бод осуществ­ляется с помощью аппаратуры ТАКТ.

Для передачи сигналов текущего времени оконечным пунктам и абонентам АТ-50 и ПД-200 на станции устанавливается аппара­тура ВРЕМЯ.

Установление соединений осуществляется следующим образом.

^ Местное соединение. Вызов от абонента поступает на АП, по­следний передает сигнал в маркер ступени АИ — МАИ, который подключает АП к свободному исходящему шнуровому комплекту ИШК и освобождается. С ИШК посылается сигнал занятия в маркер ступени регистрового искания МРИ, который подключает свободный регистр Р к ИШК и отключается. Из АП по двум про­водам в виде определенных потенциалов регистру передается ин­формация о характере соединения. Из схемы Р на АП через сту­пени РИ, АИ к вызывающему абоненту поступает сигнал отве­та станции. На ВП загорается лампа разрешения набора но­мера.

Наборные импульсы шестизначного номера транслируются в схему Р. По первым трем цифрам регистр определяет, что соеди­нение местное, а последние три цифры через распределитель занятия пересчетчика РЗП передает в схему пересчетчика П. Пересчетчик пересчитывает принятый номер, определяет АП вызываемого корреспондента, к которой проключает цепь пробы из регистра на занятость АП и передает в схему Р кодовые комбинации для дальнейшего управления соединением через ступени ГИ к ступени АИ. Регистр, получив информацию из схемы П о направлении соединения, через схему ИШК занимает МГИ, который проключает соединительные пути в требуемом направлении и отключается.

До проключения ступеней ^ ГИ через РЗП регистр вторично занимает П (для отыскания необходимого блока АИ), передает ему три последние цифры номера, занимает АИ со стороны звена С и по шестому знаку через схему П отыскивает нужную АП и зани­мает блок АИ со стороны звена А. В этом случае происходит проключение вызывающей АП через промежуточные линии ступени IГИ и IIГИ, через промлинии звеньев С, В и А ступени АИ к вы­зываемой АП. Регистр освобождается, а абоненты оказываются соединенными.

При установлении соединения абонентов категории АТ-50 регистр передает в схему ИШК сигнал о бесплатном соединении или о номере одной из двух зон тарификации. Учет стоимости пе­реговора производится с помощью импульсных устройств и ин­дивидуальных счетчиков Сч. При отсутствии свободных выходов к блоку АИ МГИ комму­тирует соединение сети ПС с аппаратами приема коммутатора низовой связи КНС. На аппараты приема КНС поступают и не­индексированные телеграммы, т. е. телеграммы, не имеющие ин­декса городского отделения. При отсутствии свободных входов к КНС соединение сети ПС разрушается, а вызывающему ОП в виде соответствующего тек­ста посылается сигнал «Занято». При занятой вызываемой АП сети АТ соединение разрушается, а вызывающему абоненту посы­лается сигнал «Занято».

^ Исходящее соединение. Регистр по первым трем цифрам опре­деляет, что соединение исходящее, подключает через РЗП пере­счетчик П и передает ему первые три цифры номера. По этим цифрам пересчетчик выдает в Р информацию о требуемом направлении коммутации, т. е. пересчитанный номер направления. Одновременно с приемом четвертой цифры Р через схему ИШК поочередно занимает МГИ (IГИ и IIГИ) и передает им информа­цию о требуемом направлении. При наличии свободных каналов в требуемом направлении МГИ подключает Р к ПУ и освобож­дается. При подключении Р к исходящему каналу с ПУ вызывае­мой станции в Р вызывающей станции поступает ответный им­пульс, указывающий, что вызываемое ПУ исправно. Через ступень РИ ПУ вызываемой станции занимает регистр.

После приема первого ответного импульса Р вызывающей станции передает на ПУ вызываемой станции информацию о ха­рактере соединения (знаки 1, 2, 3 или 4).

Регистр вызываемой станции в регистр вызывающей станции передает второй ответный импульс, приняв который, ^ Р вызывающей станции передает в схему Р вызываемой станции весь шестизначный номер и отключается. Регистр вызываемой станции, опре­делив, что соединение для данной станции местное, осуществля­ет его аналогично рассмотренному выше.

^ Входящее соединение. Процессы коммутации с момента заня­тия регистра аналогичны процессам коммутации при местном сое­динении. Транзитное соединение аналогично входящему и исхо­дящему.

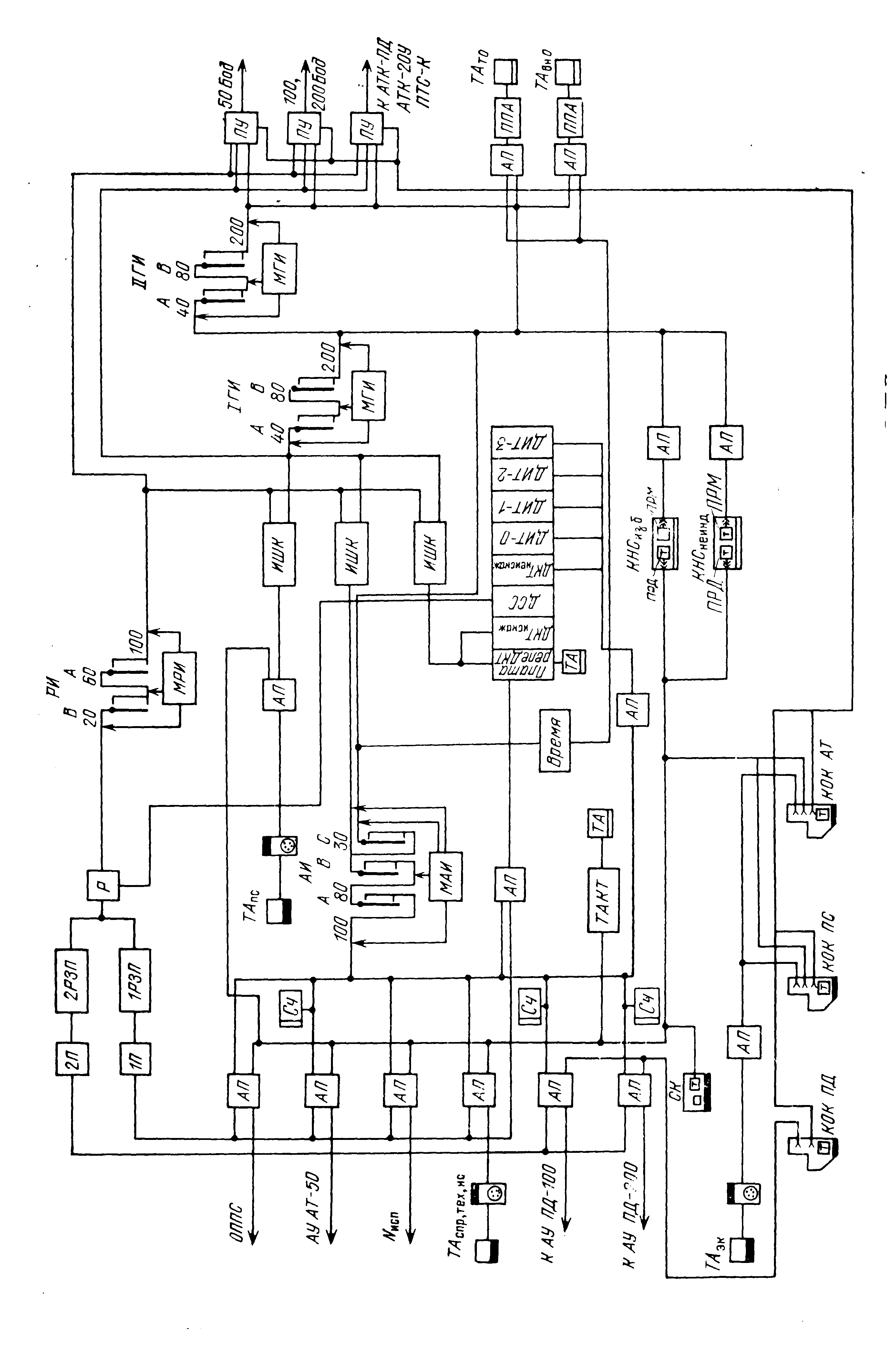

Рисунок 20 - Структурная схема станции АТ-ПС-ПД


^ Тема 14. Электронные станции коммутации каналов и сообщений.

Электронная станция коммутации те­леграфных каналов является ап­паратно-программным комплексов для оперативной коммутации каналов в се­тях телеграфной связи абонентского телеграфа и общего пользования, а так­же в сетях передачи данных со ско­ростью до 200 бит/с.

Электронная стан­ция коммутации может использоваться в качестве телеграфных станций об­ластных и республиканских узлов, а также транзитных узлов.

Электронная станция коммутации дискретных каналов телеграфии и низ­коскоростной передачи данных обеспе­чивает:

установление местных, исходящих, входящих и транзитных соединений;

автоматический контроль оборудова­ния станции и подключенных к ней каналов;

представление абонентам дополни­тельных видов услуг;

автоматическое установление соеди­нений по основному и обходным нап­равлениям, число которых может дости­гать четырех.

К станции могут подключаться або­ненты сетей АТ и ПС, работающие на скорости 50 и 100 Бод кодом МТК-2 при стартстопном методе синхрониза­ции, а также абоненты сети передачи данных, работающие на скоростях от 50 до 200 бит/с. При этом взаимодей­ствие с абонентскими пунктами на эта­пе установления соединения осуществ­ляется на номинальной скорости кодом МК-5 при стартстопном методе синхро­низации, а передача информации может осуществляться любым кодом при лю­бом методе синхронизации и условии, что в передаваемом сигнале отсутствуют сигналы, совпадающие с сигналом «От­бой».

Качество передачи информации по цепям передачи информации в ЭСК характеризуется следующими парамет­рами: степень изохронных искажений не превышает 2%, вероятность ошибок (по элементарным посылкам) — не более: 1 • 10 ^-7. При приеме информации исп­равляющая способность оборудования станции составляет не менее 40%.

На станции автоматизированы: обработка неиндексированной корреспонденции, тарификация, учет переговоров и расчет с або­нентами; организация архива перепринятой информации аппара­турным способом с выводом статистических данных для анализа работы станции; взаимодействие с ЦКС по принципу КК, а так­же со станциями сетей АТ и ПС; защита от ошибок сигналов вза­имодействия с другими станциями.

Основные технические характеристики ЭСК следующие: чис­ло подключаемых линий и каналов — 512—16384; соединение або­нентов, работающих с номинальными скоростями 50, 100, 200, 600, 1200 и 2400 Бод; прием вызовов — в декадном и 5-элементном ко­дах; метод синхронизации на скоростях 50 и 100 Бод — стартстопный с 7- и 7,5-контактным делением, а на скорости 200 Бод и вы­ше— синхронный с 10- и 11-контактным делением; количество многоадресных связей на скоростях 2400, 1200 и 600 Бод — не бо­лее двух, а на скоростях 200, 100 и 50 Бод — не более 20; коли­чество конференц -связей на скорости до 200 Бод — 60; искажения при передаче в линию — не более 12%.

Подключение линий и магистральных каналов к станции до­пускается в любом соотношении в пределах фактической емкости. Конструкция станции такова, что допускает наращивание емкос­ти по 128 линий или каналов. Каждому из 400 основных направле­ний связи, которые можно образовать через станцию, предостав­ляется до двух обходных. Для организации многоадресных связей имеются комплекты МАС, каждый из которых обеспечивает ав­томатическую связь от одного пункта передачи к четырем пунк­там приема. Для организации многоадресной связи с более чем четырьмя пунктами приема подключается последовательно необ­ходимое число комплектов МАС. Указанное выше число многоад­ресных и конференц - связей обеспечивается при емкости станции 2048 линий или каналов. Число многоадресных и конференц - свя­зей изменяется пропорционально емкости станции.

Структурная схема оборудования станции ЭСК дана на рис. 21. В сос­тав станции входят: управляющий вы­числительный комплект (УВК); ком­мутационное оборудование (КО); внеш­ние запоминающие устройства (ВЗУ); рабочие места оперативного управления (РМОУ); рабочее место расчета с або­нентами (РМРА); рабочее место архи­ва показателей качества (РМАПК); ра­бочие места полуавтоматического конт­роля абонентских и межстанционных связей (РМКС); вспомогательное обо­рудование.Кроме того, на телеграфном узле организуется ряд групп аппаратов и рабочих мест, подключаемых к стан­ции, как и абоненты.

Для повышения надежности работы станции структура ее предусматривает дублирование устройств, работа кото­рых определяет работоспособность групп из 64 и более точек подключения.

Управляющий вычислительный комп­лекс (УВК) обеспечивает управление всеми процессами работы станции по записанной программе. В УВК входят: дублированный специализированный вычислительный комплекс СУВК-СС и периферийные процессоры (ППр). Каж­дая ветвь СУВК состоит из двух стоек: стойки минимальной конфигурации

(МК) и стойки питания (СП-МК). Бло­ками стойки МК являются процессор обработки (ПО), накопитель микроко­манд (НМК), оперативное запоминаю­щее устройство (ОЗУ), постоянное за­поминающее устройство (ПЗУ), канал управления внешними устройствами (КУВУ), а также ряд магистралей пе­редачи информации между блоками СУВК-СС и между СУВК-СС и други­ми устройствами УВК. Комплекс СУВК-СС является 16-разрядным вычислительным комплек­сом, имеющим производительность по­рядка 350000 операций в секунду, объ­ем

ОЗУ 512 К байт, а ПЗУ —32 К байт.

Периферийные процессоры применя­ются в тех случаях, когда производи­тельности ПО СУВК-СС недостаточно для выполнения всех функций станции (при емкости станции более 2000 точек подключения). Количество ППр мо­жет изменяться от двух до четырех. Работают ППр в режиме разделения нагрузки: при этом исходя из необхо­димости обеспечения высокой надежнос­ти станции требуется не менее двух ППр.

При использовании ППр функции УВК распределяются между ПО и ППр таким образом, что ППр выполняет наиболее простые и часто повторяющие­ся задачи. В состав ППр входит про­цессор обработки с НМК и блоки ОЗУ и ПЗУ. Блоки ППр унифицированы блоками СУВК – СС.




Рисунок 21 – Структурная схема ЭСК


Коммутационное оборудование (КО) содержит коммутационную систему ЭСК, комплекты взаимодействия КО с УВК, аппаратные средства контроля оконечных и магистральных участков, а также коммутационного оборудова­ния (КОУ, КМУ), датчики различных сигналов (ДИТ, ДИП/ДТ, ДКТ) и дру­гие устройства. Коммутационное обо­рудование является набором конструк­тивных элементов (кассет) 14 типов.

Коммутационную систему составляют кассеты ограничительных резисторов (кассета Р) для приемников цепей с напряжением ±20 В, кассеты линейных устройств для точек подключения со скоростью передачи до 200 Бод (ЛУН), кассеты коммутационных устройств КМ1, КМ2 и ВП.

Внешние запоминающие устройства предназначаются для организации мас­сивов ЗУ для хранения программ, ста­тистических данных и другой информа­ции на НМЛ; последние подключаются непосредственно к выходу КУВУ СУВК-СС. Оборудование ВЗУ для по­вышения надежности дублируется, при этом каждая ветвь ВЗУ подключается соответственно к одной из ветвей дуб­лированного УВК.

Пульт полуавтоматического контроля, используемый в РМКС, предназначен для полуавтоматического контроля ка­налов, подключенных к станции, с воз­можностью раздельного испытания как в сторону станции, так и в сторону ка­нала. Пульт полуавтоматического конт­роля состоит из пульта и подключающе­го устройства (кассета ПП). Пульт ППК рассчитан на обслуживание до 500—1000 точек подключения, а ПП — на 128 точек подключения.

Назначение других устройств и рабо­чих мест станции ясно из соответствую­щих названий.

Программное обеспечение ЭСК пред­назначено для организации функциони­рования оборудования станции в соот­ветствии с алгоритмами выполнения функций станции, а также в соответст­вии с требованиями к качественным показателям ее работы во всем диапа­зоне емкостей. Программное обеспечение является совокупностью организацион­ных правил, способов описания алгорит­мических действий, данных и матема­тических методов реализации функций коммутации.

Программное обеспечение построено по модульному принципу и содержит:

базовую операционную систему (БОС), программы блока обмена (БО), прог­раммы обработки вызовов (ПОВ), программы системы контроля и диаг­ностики (ПСКД), программы системы функционального обслуживания (ПСФО), программы системы профи­лактических тестов (ПСПТ).

Базовая операционная система обес­печивает: организацию мультипрограм­много режима выполнения задач в ре­альном масштабе времени, управление процессами ввода-вывода информации, изменение схем включения и режимов работы оборудования при повреждени­ях устройств или при профилактичес­ком обслуживании, а также оценку ре­зультатов при ошибках (сбоях) и отка­зах оборудования, выполнение функций диалога оператора с УВК.

Блок обмена обеспечивает взаимодей­ствие УВК с коммутационным оборудо­ванием при выполнении функций: уп­равления коммутационным оборудова­нием, приема информации от абонен­тов и станций, выдачи информации абонентам и станциям.

Программы обработки вызовов обес­печивают установление всех видов со­единений (местных, входящих, исходя­щих и транзитных) и предоставление абонентам всех видов услуг.

Программы системы контроля и ди­агностики обеспечивают: контроль ра­ботоспособности УВК и КО, обнаруже­ние неисправностей и реконфигурации УВК и КО при отказе их устройств; контроль абонентских участков; конт­роль магистральных участков.

Программы системы функционального обслуживания обеспечивают: организа­цию хранения показателей качества обслуживания вызовов, а также статис­тических данных; взаимодействие с ра­бочими местами операторов, выполняю­щих различные функции, тарификацию услуг связи абонентам.

Программы системы профилактических тестов позволяют в автономном ре­жиме проводить профилактический контроль всех технических средств стан­ции.

Загрузка программного обеспечения и перевод станции в режим функциони­рования осуществляются с помощью программы начальной генерации.

Программы БОС и БО реализованы на языке Ассемблер «Связь-1», а все остальные программы — на языке вы­сокого уровня «Маяк-С1».


Электронные телеграфные станции коммутации сообщений (СКС), использующие ЕС ЭВМ, предназначены для дальнейшей автоматизации процессов обработки те­леграмм в телеграфной сети общего пользования и улучшения ее качествен­ных показателей путем:

автоматизации процессов приема, об­работки и передачи телеграфных сооб­щений в узлах;

повышения производительности тру­да телеграфистов оконечных пунктов сети;

сокращения времени прохождения сообщений в телеграфных узлах комму­тации;

повышения верности передачи телег­рафных сообщений;

уменьшения влияния перегрузок и повышения устойчивости работы сети;

сокращения производственного персо­нала и уменьшения эксплуатационных затрат.

В зависимости от производительности СКС могут устанавливаться в телеграф­ных узлах У, и У₂ и использоваться для:

автоматизации обработки по некомму­тируемым связям как телеграфных по­токов (исходящих, входящих и транзит­ных) в пределах территории обслужи­вания этими станциями, так и межстан­ционных потоков;

автоматизации обработки по комму­тируемым связям потоков телеграфных сообщений, переходящих с сети ПС на сеть с КС и наоборот (внезональный обмен);

полуавтоматической индексации не­индексированных телеграфных сообще­ний, направляемых через СКС.

Структурная схема СКС приведена на рис. 22. Станция СКС состоит из устройств сопряжения (УС), вычисли­тельного комплекса (ВК.), содержащего две ЭВМ серии ЕС и оборудование межмашинного взаимодействия (ОМВ), внешних запоминающих устройств (ВЗУ), системы математического обес­печения (СМО), а также службы функ­ционального контроля. и управления (СФКУ).





Рисунок 22 – Структурная схема СКС

С целью обеспечения высоких показа­телей надежности структура СКС пре­дусматривает наличие двух равноценных ветвей основного оборудования.

В СКС может применяться парал­лельная либо раздельная обработка сообщений. При параллельной обработ­ке (ЦКС-Т) одна из ветвей оборудова­ния является рабочей. Информация в каналы связи поступает только с этой ветви. Другая ветвь центра является резервной и работает в синхронном ре­жиме с рабочей, но выдачу сообщений в каналы связи не производит. Смена состояния ветвей оборудования (рабо­чей и резервной) осуществляется, в слу­чае необходимости, либо автоматичес­ки, либо по команде обслуживающего персонала станции.

Раздельная обработка сообщений (ЦКС-РН) предполагает, что, как пра­вило, каждая из ветвей обслуживает свою группу каналов связи. В случае необходимости каждая из ветвей может взять на себя всю нагрузку станции. С этой целью ветви рассчитываются на обработку нагрузки всех каналов стан­ции в течение определенного периода времени. Переход в нормальный режим работы осуществляется также либо ав­томатически, либо по командам обслу­живающего персонала.

^ Устройства сопряжения СКС пред­назначены для сопряжения телеграфных каналов связи с ВК и обеспечивают:

прием телеграфных сигналов с каналов связи; формирование знаков или блоков сообщения; передачу знаков или блоков сообщения в ЭВМ; прием знаков или блоков сообщения из ЭВМ и выдачу знаков в каналы связи.

Устройство сопряжения является ре­зервированным. Его отдельные ветви могут работать либо параллельно, ли­бо раздельно с двумя ЭВМ станции. Как и ветви станции, параллельные ветви одного модуля устройства сопря­жения работают в рабочем и резервном режимах. Состояние ветвей может ме­няться при помощи управляющих ко­манд.

Функционально устройство сопряже­ния содержит следующие блоки: блок сопряжения с мультиплексным каналом (БСК), обеспечивающий взаи­модействие с ЭВМ по стыку С4

(ОСТ 4Г0.304.001 и ОСТ 4Г0.304.000) и под­ключающий одну ветвь устройства соп­ряжения к ЭВМ;

блок переключения ветвей и организации параллельной работы; индивиду­альные линейные блоки, обеспечиваю­щие взаимодействие с каналами связи в соответствии со стыком С1 (ГОСТ 22937—78);

блок управления, предназначенный для организации функции обмена ин­формацией с внешними устройствами ввода и вывода.

В СКС в качестве устройств сопря­жения используется аппаратура АС-160М. Один модуль АС-160М предназ­начен для сопряжения 160 телеграфных каналов связи с ВК. Подключаемые к одному модулю каналы могут быть ду­плексными, полудуплексными, коммути­руемыми и некоммутируемыми. Ско­рость работы на каналах 50, 100 и 200 Бод, причем каждая группа каналов, имеющая одинаковую скорость работы, состоит из 16 каналов. Шаг наращива­ния каналов в модуле — 32. Конструк­тивно один резервированный модуль АС-160М размещается в одной стан­дартной стойке ЕС ЭВМ.

В настоящее время осуществляется разработка новых устройств сопряже­ния для СКС: АС-250 для размещения до 250 каналов связи в стандартной стойке (характеристики АС-250 сход­ны с АС-160М); МПТС-128 для подк­лючения к ЦКС-Т2 128 каналов связи .(основным отличием от АС-160М явля­ется возможность формирования не от­дельных знаков, а их блоков, что поз­воляет значительно снизить число опе­раций при обмене информацией между УС и ВК и повысить производитель­ность центра).

^ Вычислительный комплекс (ВК) пред­назначен для накопления, анализа и об­работки информации, коммутации ее по требуемому адресу и организации про­цесса хранения в текущем и долговре­менном архивах. Он состоит из двух ЭВМ и оборудования межмашинного взаимодействия . Каждая из ЭВМ вычислительного комплекса содержит:

процессор, предназначенный для вы­полнения всех арифметических и логиче­ских операций. Производительность про­цессора ЭВМ ЕС-1033 160000—200000 операций в секунду, разрядность про­цессора 4 байта;

оперативное запоминающее устрой­ство (ОЗУ) для приема, хранения и вы­дачи информации, используемой непос­редственно в процессе выполнения опе­раций, состоящее из двух модулей, каж­дый из которых имеет емкость 128 К байт для ЭВМ ЕС-1030 и 512 К байт для ЭВМ ЕС-1033, а цикл обращения ОЗУ — 1,2 икс;

мультиплексный канал (МК), являю­щийся логически самостоятельным уст­ройством, осуществляющим взаимодей­ствие между ОЗУ и устройствами, об­ладающими сравнительно малым быст­родействием (устройства ввода-вывода, печатающие управляющие машинки и др.). Скорость работы МК в мульти­плексном режиме до 300 кбайт/с, в мо­нопольном режиме — до 50 кбайт/с.

Число мультиплексных подканалов — 128;

селекторные каналы (СК), также яв­ляющиеся логически самостоятельными устройствами, с помощью которых осу­ществляется взаимообмен информацией между ОЗУ машины и быстродействую­щими внешними устройствами (внешни­ми запоминающими устройствами на магнитных дисках и лентах). Они ра­ботают только в монопольном режиме со скоростью до 800 кбайт/с. В составе ЭВМ имеется три СК: СК₁ — для свя­зи с устройством управления магнитны­ми дисками; СК₂ — для связи с уст­ройством управления магнитными лен­тами; СК₃ — резервный канал.

^ Оборудование межмашинного взаимо­действия (ОМВ) предназначено для обеспечения параллельной работы двух ЭВМ в составе ВК. В состав ОМВ входят: блок состояния ВК (БСВК), предназначенный для программного согласования двух ЭВМ при параллель­ной работе; адаптеры канал — канал (АК-К), через которые осуществляется высокоскоростной обмен большими ин­формационными массивами из одной машины в другую; пульт управления вычислительным комплексом (ПУВК), предназначенный для управления при параллельной работе двух ЭВМ со сто­роны обслуживающего персонала.

В состав ВК также входят печатаю­щая машинка типа «Консул», алфавит­но-цифровое печатающее устройство (АЦПУ), устройства ввода-вывода пер­фокарт (УВВК), предназначенные для проведения контроля за работой обору­дования, поиска неисправностей, прове­дения профилактических работ ВК и др. Все эти устройства взаимодействуют с каждой ЭВМ через соответствующий МК.

^ Внешние запоминающие устройства (ВЗУ) предназначены для хранения больших массивов информации, ввода данных, требуемых для обработки, и вывода результатов этой обработки. В качестве запоминающих устройств в СКС используются накопители на маг­нитных дисках (НМД) и накопители на магнитных лентах (НМЛ). Накопи­тели на магнитных дисках предназначе­ны для накопления сообщений с целью последующей коммутации их и выдачи в канал связи. Емкость сменного паке­та дисков 7,25 Мбайт (используются также НМД с емкостью пакета 29,17 Мбайт), число дорожек в цилиндре 10. Накопители на магнитных лентах пред­назначены для организации долговременного архива. Емкость одного нако­пителя 22 Мбайт, рабочая скорость продвижения ленты 2 м/с, количество дорожек 9.

Подключение НМД и НМЛ к СК осу­ществляется через соответствующие уст­ройства управления (УУНМД и УУНМЛ). К каждому из этих устройств может быть подключено до восьми на­копителей. Скорость обмена информа­цией между УУНМД и СК составляет 156 кбайт/с, а между УУНМЛ и СК — 64 кбайт/с.

^ Система математического обеспече­ния СКС (СМО) предназначена для реа­лизации на В1< в реальном масштабе времени задачи коммутации сообщений с обеспечением требуемых качествен­ных показателей по обработке сообще­ний и высокой надежности работы обо­рудования. Она состоит из набора прог­рамм с общим обменом порядка 40000 машинных команд, функционально эти команды можно объединить в следую­щие программы (см. рис. 18): орга­низующую (ОП); технологические (ТП); управления параллельной работой ЭВМ (ПУПР), тестовые (ТСП), сервис­ные (СП).

Организующая программа (ОП) предназ­начена для управления всем процессом коммутации сообщений. Основные функ­ции этой программы следующие: пуск системы в работу; пуск технологичес­ких программ; организация обмена с внешними устройствами (НМД, НМЛ, АЦПУ); организация взаимодействия ВК с обслуживающим персоналом че­рез печатную машинку «Консул» для ввода новых программ, запуска и т. д.

Технологические программы (ТП) предназначены для организации про­цесса коммутации сообщений в соответ­ствии с утвержденным технологическим алгоритмом. В процессе реализации за­дачи коммутации сообщений ТП обес­печивают:

прием, анализ и сборку сообщений;

запись и считывание сообщений на НМД;

формирование очереди на направле­ниях и выдачу их в канал;

управление работой некоммутируемых и коммутируемых дуплексных и полу­дуплексных каналов, взаимодействие со станциями СКК;

организацию текущих и архивных журнальных записей и текстов сообще­ний, поиск требуемой информации в ар­хивах;

обмен информацией между ЭВМ и службой функционального контроля и управления и др.

Программы управления параллельной работой (ПУПР) двух ветвей центра предназначены для обеспечения параллельной работы двух ветвей ВК как в рабочем, так и в аварийном режимах. Эти программы предусматривают: конт­роль идентичности информации в вет­вях ВК; организацию контрольных то­чек, с помощью которых обеспечивается идентичность информации в обеих вет­вях при восстановлении одной из отка­завших ветвей; перевод работоспособ­ной ветви из резервного режима в ра­бочий, диагностику отказавшей ветви, запуск тестовых программ и др.

Тестовые программы (ТСП) служат для наладки системы и обеспечения в процессе эксплуатации требуемого сред­него времени восстановления системы после отказов, выявления неисправнос­тей, устранения некоторых из этих не­исправностей. Тестовые программы сос­тоят из набора наладочных и диагно­стических тестов. Основные функции ТСП следующие: оперативная провер­ка работы ЭВМ; поиск неисправности в случае аппаратного и программного сбоя.

Сервисные программы (СП) предназ­начены для удобства комплексной от­ладки СМО СКС и отдельных систем­ных программ. Они выполняют следую­щие функции: обеспечивают запуск сис­темы с нужной точки, внесение измене­ний в систему и т. д.; запись на НМД или НМЛ отдельных программ и вы­зов их для «первоначальной» загрузки; ведение специальной библиотеки систем­ных объемных модулей на магнитной ленте; дублирование колод перфокарт и другие вспомогательные функции.

^ Служба функционального контроля и управления (СФКУ) предназначена для обеспечения контроля и выполнения требований общей и технической экс­плуатации в СКС, управления работой СКС в нормальных условиях и конфликтных ситуациях. В состав СФКУ входят: секция диспетчера (СД); секция индексации телеграмм (СИТ); секция особо важных телеграмм (СОВТ), контрольно-справочная секция (КСС); секция технического контроля (СТК).

Секция СД предназначена: для обес­печения обмена телеграмм в аварий­ных режимах, управления перераспре­делением внутренних потоков нагрузки,

оперативного управления СКС в конф­ликтных ситуациях.

Секция СД состоит из рабочего мес­та диспетчера (РМД) и участка экс­плуатационного контроля (УЭК). В состав РМД входят:

пульт телеграфный диспетчера (ПТД), где отображается информация о наг­рузке по направлениям, задержках со­общений, состоянии оборудования;

телеграфный аппарат управления (ТАУ), с помощью которого происходит обмен операторов с ВК, документиро­вание служебных диалогов;

телеграфный аппарат контроля обра­ботки телеграмм категории «Р» (ТАР), где производится оперативный контроль Л руководство обработкой телеграмм категории «Р», архивация копий и др.;

телеграфный аппарат документиро­вания (ТАД), где происходит докумен­тирование изменений режимов работы и состояний СКС.

В состав УЭК входят пульт телег­рафных служебных переговоров (ПТСП), предназначенный для ведения служебных переговоров, и пульт телег­рафный циркулярных сообщений (ПТЦ), используемый для циркулярных пере­дач.

Секция индексации телеграмм (СИТ) предназначена для полуавтоматичес­кой индексации телеграмм. В состав СИТ входит рабочее место индексации телеграмм (РМИТ), где осуществляет­ся индексация телеграмм, и рабочее место телеграфного обмена (РМТО), на котором обрабатываются сообще­ния, не прошедшие индексацию на РМИТ.

Секция особо важных телеграмм (СОВТ) предназначена для контроля обработки, архивации и исполнения справочных запросов при обработке те­леграмм категории «В» и «К». В состав СОВТ входят: рабочее место телеграф­ного обмена (РМТО), куда осуществ­ляется сброс особо важных телеграмм, не нашедших выхода из СКС; рабочее место контроля обработки (РМКО), предназначенное для контроля обра­ботки и архивации особо важных телег­рамм.

Контрольно-справочная секция (КСС) предназначена для контроля на свя­зях, наведения справок по искаженным телеграммам, обеспечения сохранности телеграмм в течение всего срока хра­нения. В состав КСС входят:

рабочее место телеграфного обмена (РМТО), предназначенное для обмена телеграммами и служебными сообще­ниями между ОП и СКС;

рабочее место исполнения справок (РМИС), где обрабатываются справоч­ные запросы, производится управление поиском и выводом данных из текуще­го и хранимого архивов;

рабочее место производственного контроля (РМПК), на котором осуще­ствляется контроль за автоматическим повторением телеграмм по запросам ОП.

Секция технического контроля (СТК) предназначена для осуществления тех­нического обслуживания (контроля и восстановления, измерения параметров) связей, включенных в СКС, в том чис­ле связей со станциями СКК. В состав оборудования СТК входят промежуточ­ные стойки переключений (ПСП), стой­ка коммутации каналов, пульт контро­ля и измерений (ПКИ-2), комплекс измерительных и проверочных прибо­ров.
