^ 3.3.Атаки на доступность


Атаки на доступность пытаются ограничить доступность и функционирование системы. Например, если нарушитель займет процессорные ресурсы или ресурсы памяти на целевой системе, эта система будет недоступна для лигитимных пользователей.

Атаки на доступность различны, от занятие ресурсов системы, до приченения физического вреда системе. Нарушители могут использовать следующие атаки на доступность:

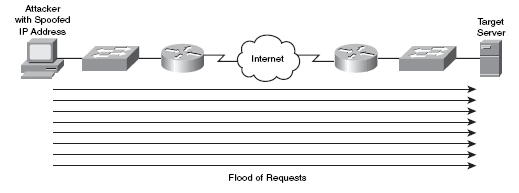

• ^ Denial of service (DoS). Нарушитель может начать атаку блокирования сервиса на систему с помощью отправления этой системе множество запросов, которые займут ресурсы этой системы. Еще некоторые операционные системы и приложения могут рушиться, если получат специфическую строку, нарушитель может использовать данные уязвимости для нарушения работы всей системы. Нарушиители часто используют IP spoofing чтобы спрятать свой IP адресс при проведении DoS атаки как показано на рис.3.3.


Рис.3.3.

• Distributed denial of service (DDoS). DDoS атаки могут увеличить количество траффика, наводняющего целевую систему. В особенности, если нарушитель скомпрометировал несколько систем. Нарушитель может заставить эти скомпрометированные системы, называемые “зомби” одновременно начать DDoS атаку на целевую систему.

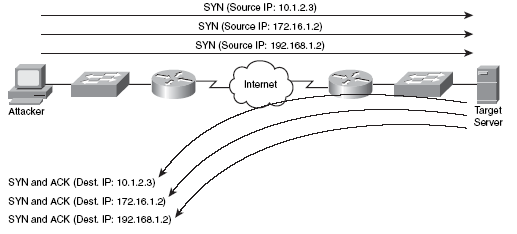

• ^ TCP SYN flood. Инициализация большого числа ТСР-соединений с ложным IP адресом с некоторым портом без завер­шения процесса инициализации, в результа­те чего легальные пользователи не имеют возможности открыть новое соединение. Такая атака изображена на рис.3.4.


Рис.3.4.

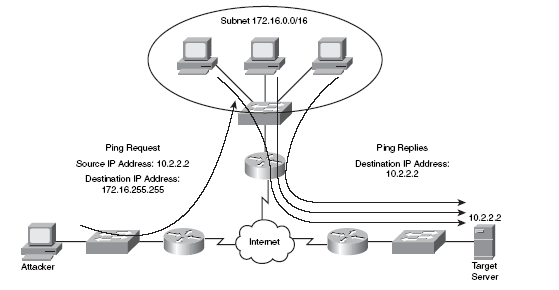

• ICMP attacks. Многие сети разрешают ICMP траффик, потому что это полезно для устранения неполадок в сети (например, комнда ping), но нарушители могут использовать это для проведения DoS атак. Один из вариантов ICMP DoS атаки называется “ping of death”, она использует пакеты слишком большого размера. Другой вариант это посылать ICMP траффик фрагментарно, чтобы переполнить фрагментарные буферы на целевой системе. Также существует “smurf” атака она посылает большое число запросов ICMP Echo Request по широковещатель­ному адресу, указывая в качестве адреса отправителя адрес "узла-жертвы". Когда пакет с запросом отклика достигает сети назначения, все узлы сети посылают паке­ты ICMP Echo Reply (ответ на запрос от­клика ICMP) no фальсифицированному адресу. При этом каждый запрос порож­дает множество ответов. Генерируемый поток сообщений в адрес соответствую­щего узла создает перегрузку вычисли­тельных ресурсов и может вызвать пре­кращение работы всей системы. На рис.3.5. показана “smurf” атака.


Рис 3.5.

• Electrical disturbances. На физическом уровне нарушитель может начать атаку на доступность с помощью прерывания или нарушения електроснабжения системы. Например, если нарушитель получил физический доступ к дата-центру, он может сделать следующие действия, нарушающие электорснабжение.


• Power spike. Нарушение питания системы на короткий промежуток времени.

• Electrical surge. Нарушение питания системы на продолжительный промежуток времени.

• Power fault. Кратковременная утечка энергии.

• Blackout. Продолжительная утечка энергии.

• Power sag. Кратковременное падение напряжения.

• Brownout. Продолжительное падение напряжения.


Для противостаяния этим электрическим угрозам Cisco рекомендует подключать ваши стратегически важные устройства к блокам бесперебойного питания (UPS) и проводить тесты этих блоков.

• ^ Attacks on a system’s physical environment. Нарушитель также может намеренно испортитьоборудованя, с помощью условий внешней среды. Например, нарушитель может манипулировать такими факторами внешней среды как:

  • Temperature. Из-за того, что компьютерное оборудование вырабатывает тепло, нарушитель может вмешаться в систему кондиционирования, и оборудование может перегреться.

  • Humidity. Нарушитель может причинить ущерб компьютерному оборудованию, повысив влажность в помещении.

  • Gas. Так как газ может легко воспламенятся, нарушитель может использовать газ для возникновения пожара в помещении с оборудованием.


Некоторые рекомендации для предотвращения такого вида угроз:

• Помещения с оборудованием должны быть закрыты.

• Доступ должен быть по вверительным данным (например магнитыне карты, сканирование отпечатков пальцев)

• Точка доступа должна визуально наблюдаться(например видео-камерой)

• Климат-контроль должен наблюдать за состоянием температуры и влажности и подавать сигнал тревоги при изменениях режима.

• Должна присутствовать пожарная сигнализация.


^ 4.Политика защиты


При анализе политики зашиты сети и средств реализации ее директив, необходимо выяснить стоимость ее реализации и поддержки, а затем сравнить планируемые рас­ходы с потенциальными преимуществами, получаемыми в результате внедрения такой политики. Нужно оценить объем ресурсов, как человеческих, так и денежных, необходимых для реализации политики защиты, и сравнить их с риском нарушения сис­темы защиты, как схематически показано на рис. 4.1. Инвестиции в дело защиты сети должны быть оправданы в сравнении с потенциальными экономическими потерями из-за возможных брешей в системе защиты.

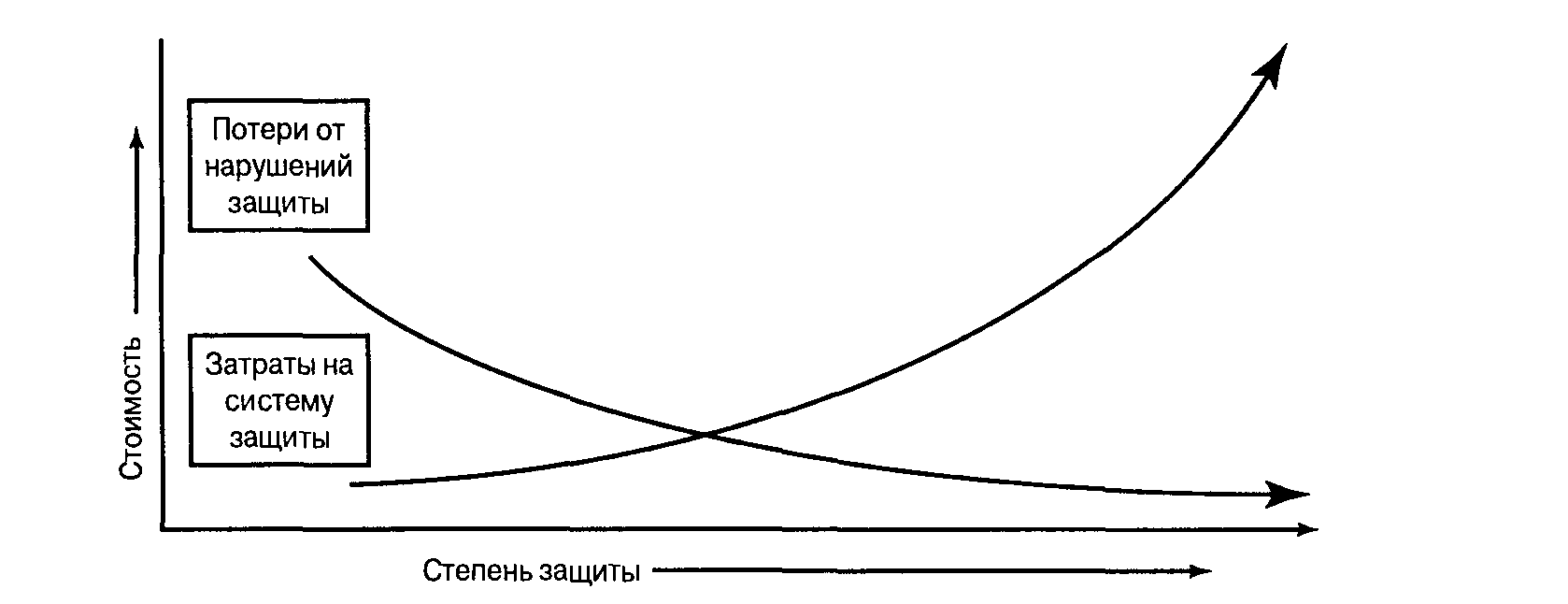

Рис.4.1.Сравнение потерь от нарушений защиты с затратами на по­строение и содержание системы защиты


Вот некоторые рекомендации, которые могут оказаться полезными для оценки стоимости и преимуществ политики сетевой защиты:

• Определите стоимость каждого элемента системы управления защитой сети и затраты на его обслуживание. Жизненный цикл большинства компьютерных аппаратных компонентов составляет от трех до пяти лет.

• Оцените экономию от снижения потерь в результате внедрения соответствующих средств управления защитой.

• Оцените максимум возможных потерь в случае отказа от средств управления защитой.

• Определите объем сэкономленных средств за все время использования средств управления защитой.

• Определите выгоду от применения средств управления зашитой.

• Выясните, какие средства управления защитой оказываются для вас наиболее выгодными и экономичными.


^ 4.1.Цикл защиты


Специалисты Cisco разработали цикл защиты (соответствующая диаграмма показа­на на рис. 4.2.), чтобы формализовать процесс внедрения и использования средств за­щиты сети. Процесс, изображаемый диаграммой, называется оценкой состояния за­щиты. Он представляет собой постоянные циклично повторяющиеся мероприятия компании, направленные на защиту ее жизненно важных активов при наименьших затратах, позволяющих снизить риск потерь до приемлемого уровня.

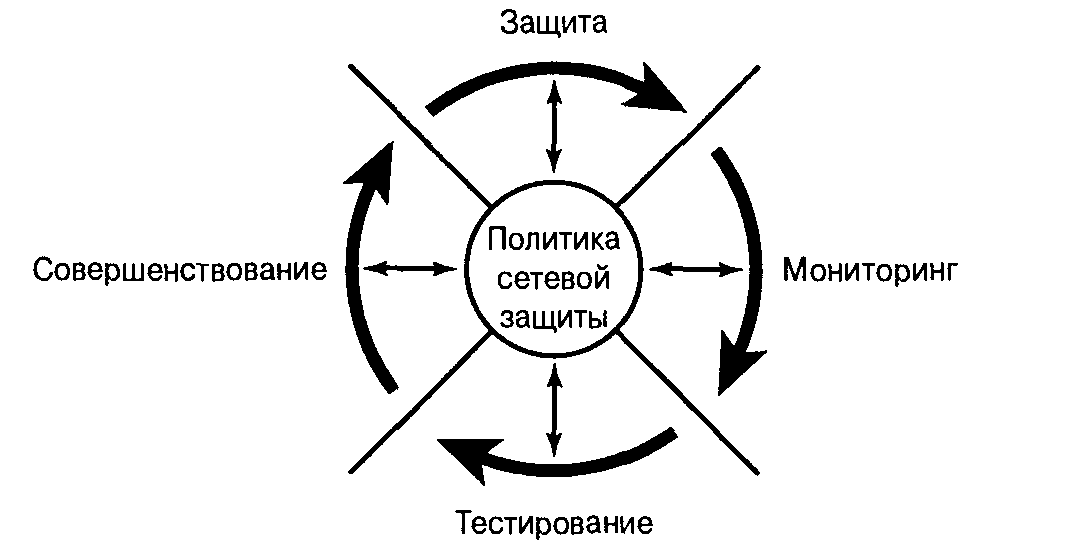

Рис.4.2.Цикл защиты, иллюстрирующий процесс, который должен поддерживаться предприятием в рамках реа­лизации системы защиты.


Ввиду сложной итерационной природы задачи обеспечения безопасности предпри­ятия, чтобы предприятие оставалось защищенным от самых новых угроз, процесс не должен останавливаться никогда. Указанный цикл включает следующие четыре фазы.

• Защита. Необходимая защита корпоративных данных. На этой стадии органи­зации обычно начинают применение технологий защиты (например, брандмау­эров и систем аутентификации), повышающих степень защиты сети.

• Мониторинг. Наблюдение за активностью (как внешней, так и внутренней) в критических точках доступа к сети. Кроме того, следует постоянно проводить мониторинг сетей на предмет выявления вторжений и фактов недопустимого использования, а также иметь механизмы автоматизированного подавления не­санкционированной активности, работающие в реальном масштабе времени.

• Тестирование. Проверка того, что меры защиты являются достаточными для ус­пешного противостояния различным хакерским атакам. Кроме того, поскольку сети динамично развиваются и часто меняют свою конфигурацию, необходимо постоянно проверять состояние системы защиты и давать соответствующую оценку ее уязвимости.

• Совершенствование. Внедрение новых и обновление имеющихся средств защи­ты. Необходимо централизованное управление всеми средствами и политиками защиты с целью достижения максимума эффективности и быстрого внедрения усовершенствований.


^ 4.2.Что должна включать политика защиты


Каждое предприятие должно разработать свою политику сетевой защиты, приспо­собленную к сетевой среде предприятия и имеющимся в ней приложениям. Вот неко­торые из рекомендуемых ключевых разделов политики защиты.

• Распределение полномочий и сфер действий. В этом разделе указывается, кто ор­ганизует политику защиты и какие области должна охватывать эта политика.

• Политика приемлемого использования. В этом разделе указывается, что позволено (и не позволено) делать в рамках информационной инфраструктуры компании.

• Политика идентификации и аутентификации. Здесь указываются технологии и оборудование, используемые компанией для обеспечения доступа к данным только тем пользователям, которые имеют на это право.

• Политика доступа к Internet. В этом разделе указывается, что компания считает нравственным и правильным при использовании возможностей доступа к Internet.

• Политика внутреннего доступа. В этом разделе указывается, как внутренние пользователи должны использовать инфраструктуру данных компании.

• Политика удаленного доступа. В этом разделе указывается, как пользователи, осуществляющие удаленный доступ к сети, могут использовать инфраструктуру данных компании.

• Процедура обработки инцидентов. В этом разделе указывается, какой должна быть структура группы реагирования на инциденты и какие процедуры будут использоваться во время и после таких инцидентов.


^ 4.3.Уровни политики защиты


Следующие три примера иллюстрируют различные уровни политики сетевой за­щиты. Частью процесса разработки политики защиты является принятие решения о том, какой должна быть политика вашего предприятия — открытой, ограничивающей или закрытой.


Пример 1.Открытая политика защиты.

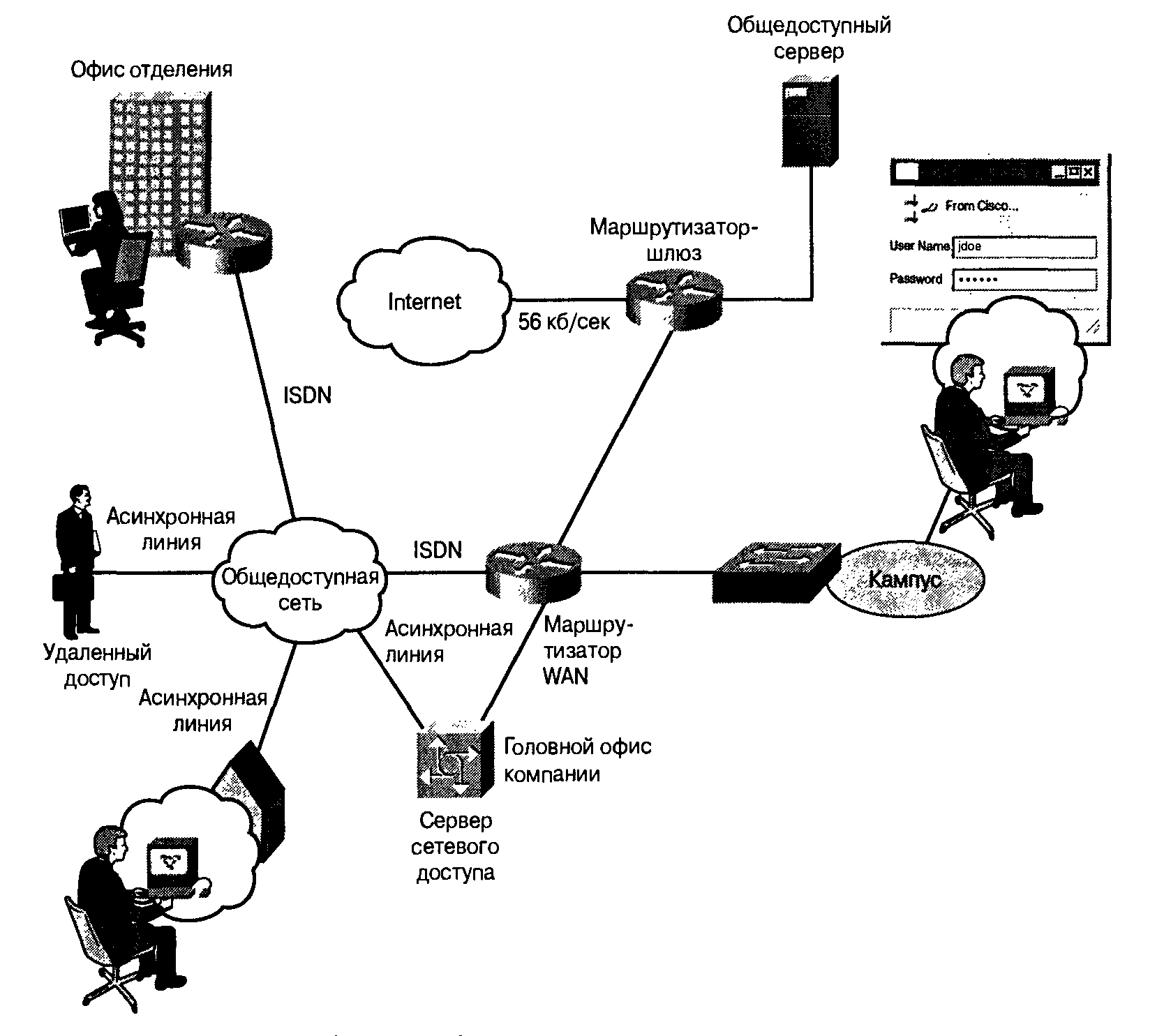

Рассматриваемые в этом примере компании имели сетевые соединения, показан­ные на рис. 4.3. Филиалы были связаны с предприятием линиями ISDN и лишь в не­скольких случаях линиями, использующими технологию ретрансляции кадров. На концах всех линий использовались маршрутизаторы. (На схеме, показанной на рис.4.3., маршрутизатор головного офиса обозначен как маршрутизатор WAN.)



Рис.4.3.


Служащие, находящиеся в пути, малых удаленных офисах или дома, используют общедоступную телефонную сеть для удаленного доступа к сети предприятия по асинхронным линиям удаленного доступа. Для того чтобы связать эти линии с голов­ным офисом компании, используется сервер сетевого доступа.

Соединение с Internet допускает как поток данных, исходящих от предприятия, так и поток данных, направленных к общедоступному серверу предприятия. Весь трафик Internet должен проходить через шлюзовой маршрутизатор — единственную точку дос­тупа, связывающую сеть предприятия с Internet. Удаленные пользователи, чтобы под­ключиться через это соединение к Internet, должны получить доступ к предприятию.

Напомним, что компании этой группы находятся на нижнем уровне шкалы защи­ты и несут наименьшие расходы на поддержку средств защиты. Чтобы распознать своих пользователей, эти компании полагаются исключительно на учетные имена и пароли. В рамках территориальной сети предприятия паролями управляет сервер службы каталогов. Только одна из компаний этой группы использовала DHCP (Dynamic Host Configuration Protocol — протокол динамической конфигурации хоста) для динамического выбора IP-адресов.

Чтобы идентифицировать удаленных пользователей, все компании полагались на зна­чение, введенное пользователем в поле пароля диалогового окна программы входа в сеть, начинающей выполняться после того, как сервер сетевого доступа регистрировал удален­ное соединение. В некоторых случаях пользователю было необходимо ввести отдельный пароль для создания соединения. Этот пароль передавался серверу сетевого доступа с ис­пользованием протокола PAP (Password Authentication Protocol — протокол аутентифика­ции паролей) и проверялся этим сервером. Удаленные пользователи в офисах филиалов при подключении к территориальной сети тоже идентифицировались с помощью паролей. Удаленные маршрутизаторы для соединения с маршрутизатором, находящимся в головном офисе, использовали маршрутизацию с предоставлением канала ISDN по требованию. Для связи между маршрутизаторами использовался протокол РРР (Point-to-Point Protocol — протокол двухточечных или сквозных соединений), а для их аутентификации применялись средства РАР с фиксированными паролями, программно назначенными маршрутизаторам.

Чтобы обеспечить целостность сети, в маршрутизаторе WAN и маршрутизаторе шлюза Internet использовались программируемые списки доступа, ограничивающие доступ к сети предприятия на основе IP-адресов удаленных узлов. Эти списки доступа использовались входным интерфейсом маршрутизатора WAN и выходным интерфей­сом маршрутизатора шлюза. Списки доступа были исключительно простыми и под­держивались теми же специалистами, которые управляли сетью маршрутизатора. В этих компаниях достаточно редко применялись отдельно размещенные брандмауэры, а если и использовались, то создавали границу защиты только вокруг особо важных сегментов сети, например вокруг сети финансового отдела. Шифрование для защиты каких-либо частей сети не применялось.

Для аутентификации пользователей территориальной сети и удаленных пользова­телей использовались пароли. Для аутентификации связей с филиалами применялись средства РАР в рамках протокола РРР, и только несколько компаний использовали РАР для идентификации удаленных клиентов. Протокол РАР относительно легко об­мануть, поскольку он предполагает пересылку пароля в открытом виде.

При управлении доступом эти компании полагались исключительно на списки доступа, программируемые в маршрутизаторах. Списки доступа ограничивали внеш­ний доступ из Internet к сети предприятия. Доступ к Internet в этих компаниях был, в основном, неограниченным.

Ввиду того, что компании не испытывали значительных финансовых потерь из-за нарушений системы защиты, они, как правило, не тратили средства на создание от­дельно размещенных брандмауэров или шифрование.


^ Пример 2.Ограничивающая политика защиты.


Рассматриваемые в этом примере компании использовали подход, при котором ус­танавливался баланс между свободой действий пользователей (в смысле доступности соединений и простоты их использования) и степенью защиты сети. При такой политике защиты наблюдается ба­ланс между прозрачностью пользовательского доступа и требованием максимальной надежности защиты.

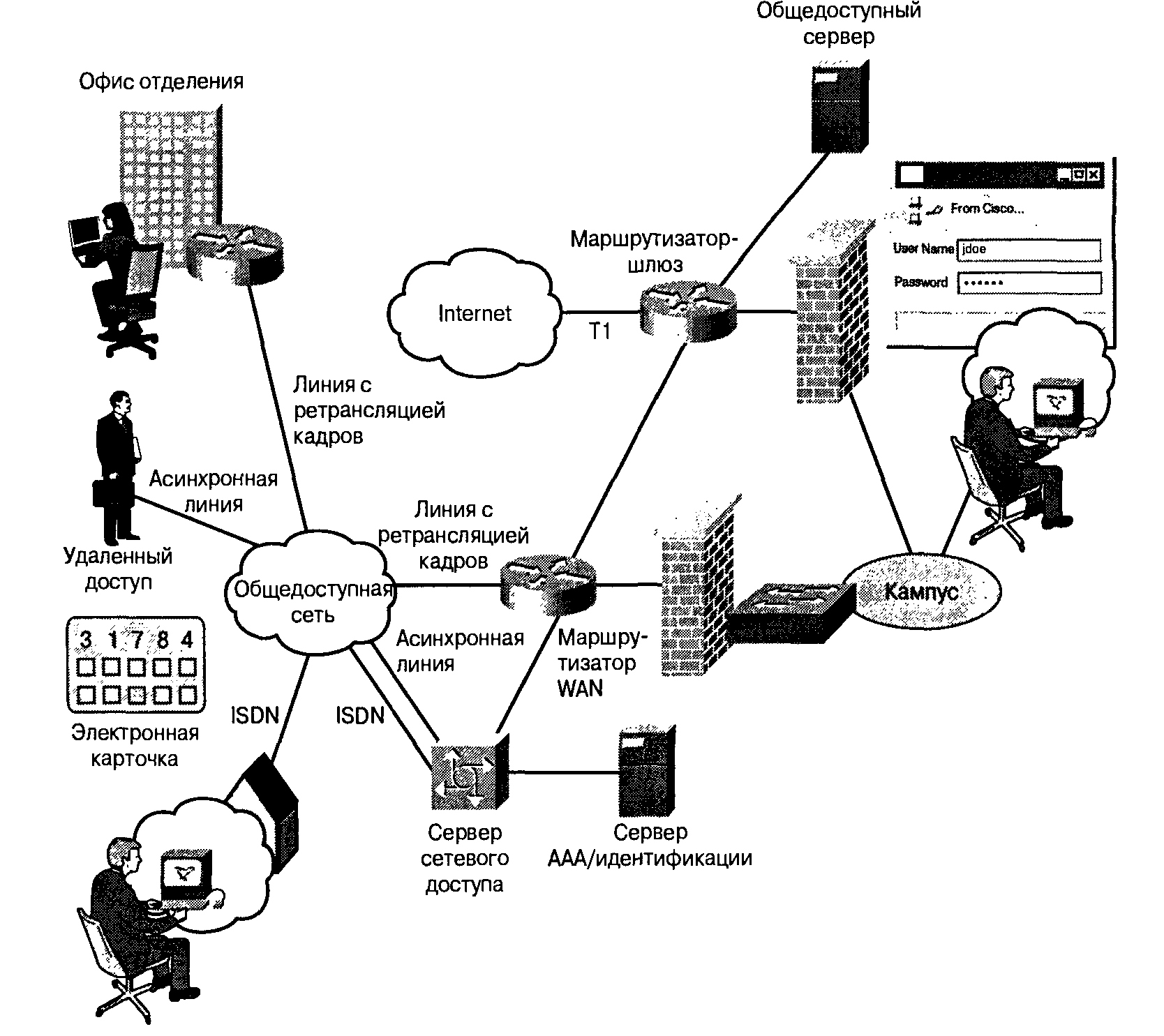

Компании данной группы имели различные типы соединений и топологии сетей. На рис. 4.4. показана схема, отражающая характерные особенности сети и демонстри­рующая используемое в данном случае оборудование сетей.

Филиалы связывались с предприятием линиями, используюшими технологию ретрансляции кадров, и лишь в нескольких случаях выделенными линиями. На кон­цах линий использовались маршрутизаторы.

Удаленные пользователи, включая служащих, находящихся в пути, удаленных офисах или дома, для подключения к сети предприятия по асинхронным линиям и линиям ISDN использовали обычную телефонную сеть. Для того чтобы связать эти линии с головным офисом компании, использовался сервер сетевого доступа.

Соединение с Internet допускало как поток данных, исходящих от предприятия, так и поток данных, направленных к общедоступному серверу предприятия.



Рис 4.4.

Как и в первом случае, весь этот поток данных был сосредоточен в одной точке входа, хотя обычной практикой было использование резервных маршрутизаторов шлюза. Как правило, поддерживались связи с несколькими поставщиками услуг Internet. Удален­ные пользователи, чтобы получить доступ к Internet, по-прежнему должны были со­единяться с сетью предприятия.

Чтобы идентифицировать своих пользователей, эти компании в рамках территори­альной сети предприятия использовали учетные имена и пароли. Для удаленных пользователей из филиалов компании применялся сервер каталогов, размещенный в рамках территориальной сети предприятия. Многие из компаний, о которых идет речь, применяли протокол DHCP для динамического выбора IP-адресов узлов терри­ториальной сети.

Чтобы идентифицировать удаленного пользователя, все компании, кроме одной, полагались на одноразовый пароль, который требовалось ввести во время обращения пользователя к серверу сетевого доступа перед установкой соединения. При передаче такого пароля серверу сетевого доступа использовались протоколы РРР и РАР. Одно­разовый пароль проверялся сервером AAA или сервером идентификационных карт.

Чтобы обеспечить целостность сети, маршрутизатор WAN и маршрутизатор шлюза Internet использовали программируемые списки доступа, разрешающие доступ к сети предприятия только узлам с определенными сетевыми адресами. Отдельно размещен­ный брандмауэр канального уровня позволял доступ в Internet только тем соединени­ям, которые исходили из области, ограниченной брандмауэром.

Для связей между филиалами и маршрутизатором WAN головного офиса, как пра­вило, использовалась аутентификация маршрутов. Некоторые компании этой группы, чтобы гарантировать целостность данных, передаваемых по каналам связи, уже начали применять шифрование.

Для аутентификации пользователей как территориальной сети, так и удаленных филиалов использовались пароли. Для идентификации пользователей, использующих удаленный доступ, применялись одноразовые пароли, генерируемые идентификаци­онными картами. Один из клиентов этой группы пробовал вариант доступа удаленных пользователей к предприятию через Internet. Соответствующее приложение использо­вало встроенные в брандмауэр средства аутентификации пользователей на основе од­норазовых паролей.

Для контроля доступа компании этой группы применяли широкий спектр техно­логий, начиная от списков доступа для маршрутизаторов и заканчивая отдельно раз­мещенными брандмауэрами для выхода в Internet, аутентификацией маршрутов и шифрованием связей с филиалами.

Выходной поток в Internet был ограничен в небольшом числе компаний, для чего использовались брандмауэры канального уровня.

Некоторые компании этой группы пытались с помощью Internet создать виртуаль­ную частную сеть (Virtual Private Network — сеть VPN).

Итак, стратегия компаний, обеспечивающих более высокий уровень безопасности, чем компании первой группы, заключается в следующем.


^ Пример 3.Закртыая политика защиты.


В этом случае компании предпочитали вводить дополнительные ограничения. Они же­лали иметь политику, которая по умолчанию обеспечивала бы более сильную защиту, даже если это означало ограничение пользователей, замедление работы и усложнение использо­вания системы. Эти компании относятся к группе с закрытой политикой защиты.

Рассматриваемые в этом примере компании стремятся запретить все сетевые соедине­ния, которые не были разрешены явно, что требует выработки исключительно подробной политики защиты и определения полного набора привилегий для каждого пользователя.

Компании этой группы имели линии связи, аналогичные линиям связи компаний из других групп, но число разрешенных соединений было значительно меньшим и пользователи имели существенно меньшую свободу действий при использовании этих соединений, чем пользователи других групп. На рис. 4.5. показана схема сети, кото­рая отражает характерные особенности топологии сетей и демонстрирует используе­мое в данном случае сетевое оборудование.

Филиалы связывались с предприятием выделенными линиями связи, если требовался интенсивный трафик SNA (Systems Network Architecture — системная сетевая архитектура; общее описание структуры, форматов, протоколов, используемых для передачи информа­ции между программами IBM и оборудованием), или линиями с ретрансляцией кадров, если использовалась комбинация IP и SNA. На концах линий применялись самые разные типы сетевых устройств — маршрутизаторы, устройства FRAD (Frame Relay access device - устройство доступа с ретрансляцией кадров) или CSU/DSU (модуль обслуживания канала и данных). На рис. 2.10 указаны маршрутизаторы, поскольку другие устройства не имеют интересующих нас встроенных средств защиты.

Удаленные пользователи, включая служащих, находящихся в пути, удаленных офисах или дома, для подключения к сети предприятия по асинхронным линиям и линиям ISDN применяли обычную телефонную сеть. Для того чтобы связать эти ли­нии с головным офисом компании, использовался сервер сетевого доступа.

Соединение с Internet допускало как поток данных, исходящих от предприятия, так и поток данных, направленных к общедоступному серверу предприятия. Как и в первых двух случаях, весь поток данных был сосредоточен в одной точке входа, хотя обычной практикой было использование резервных маршрутизаторов шлюза и поддержка связей с несколькими поставщиками услуг Internet. Удаленные пользователи, чтобы получить дос­туп к Internet, по-прежнему должны были соединяться с сетью предприятия.

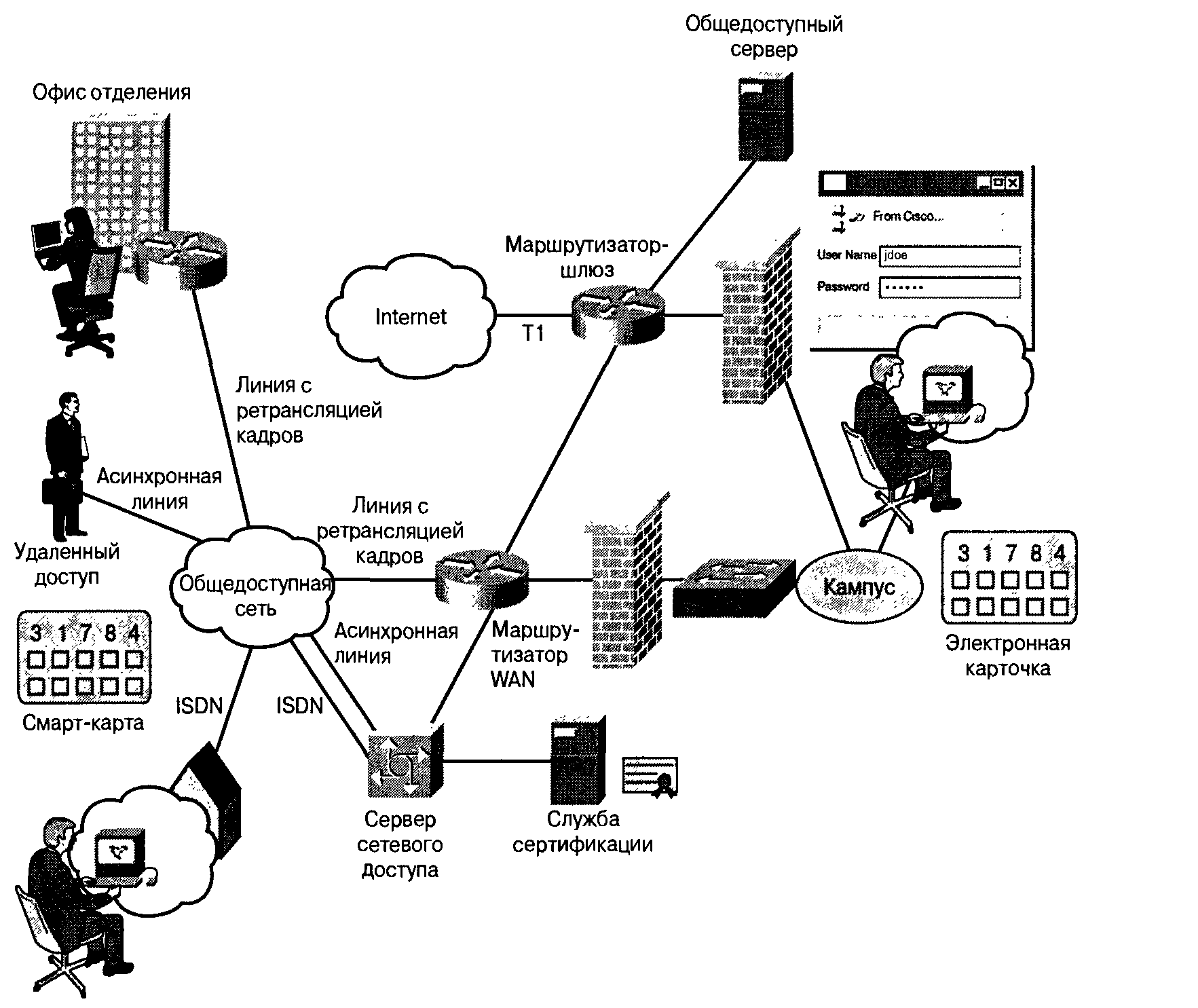

Чтобы идентифицировать своих пользователей, компании в рамках территори­альной сети предприятия использовали учетные имена и пароли. Для удаленных пользователей из филиалов компании применяли сервер каталогов, размещенный в рамках территориальной сети. Многие компании использовали протокол DHCP (Dynamic Host Configuration Protocol — протокол динамической конфигурации хос­та) для динамического выбора IP-адресов узлов территориальной сети.



Рис.4.5.


Для иденти­фикации удаленных пользователей все компании применяли одноразовые пароли, но планировали перейти к использованию цифровых сертификатов (см. рис, 4.5.) в течение ближайших шести месяцев. Цифровые сертификаты должны обрабатывать­ся службой сертификации.

Целостность сети обеспечивалась методами, подобными тем, которые применя­лись компаниями с ограничивающей политикой защиты. Маршрутизаторы WAN и маршрутизаторы шлюза Internet использовали программируемые списки доступа, разрешающие доступ к сети предприятия только узлам с определенными сетевыми адресами. Отдельно размещенный брандмауэр с фильтрацией пакетов позволял дос­туп в Internet только тем соединениям, которые исходили из области, ограниченной брандмауэром.

Для связи между филиалами и маршрутизатором WAN головного офиса аутентифика­ция маршрутов была правилом. Для соответствующих каналов связи компании этой груп­пы использовали отдельно размещенные устройства канального шифрования (на схеме не показаны), чтобы таким образом гарантировать секретность своей информации.

Для аутентификации пользователей как территориальной сети, так и удаленных филиалов использовались пароли. Для аутентификации удаленных пользователей применялись одноразовые пароли, генерируемые идентификационными картами, хотя планировался переход к цифровым сертификатам и смарт-картам, поскольку они обеспечивают лучшую защиту и гибкость.

Для контроля доступа эти компании использовали широкий спектр технологий, начи­ная от списков доступа для маршрутизаторов и заканчивая отдельно размещенными брандмауэрами для выхода в Internet, аутентификацией маршрутов, шифрованием всех ис­ходящих из узлов внутренней сети связей (и даже некоторых внутренних связей). Выход в Internet был разрешен только ограниченной группе пользователей сети.

Ни одна из компаний не собиралась предоставлять возможность доступа к сети пользо­вателям из Internet, поскольку соответствующие средства защиты пока недоступны.


Как показывает проведенный выше анализ, решение проблемы защиты для каж­дой компании будет своим, и даже для одной и той же компании оно может меняться со временем. Подробный анализ, планирование и использование средств типа CiscoSecure Scanner позволят реализовать подходящее решение наиболее экономич­ным и эффективным способом.
