Табл. 5.3.1.2 Необходимая электрическая мощность для подключения пункта
| Поз. | Обозначение | Наименование | Кол-во машин | Кол-во Эл.дв. | Мощность Эл. Дв, кВт | Суммарная мощность, кВт |
| | | Приемный бункер | 1 | - | - | |
| | ОВС-25 | Очиститель вороха семян (1 кабель на машину) | 1 | 3 | 4 2,2 2,2 | 8,4 |
| | НСЗ-10 | Нория | 2 | 1 | 1,5 (2,2) | 3 (4,4) |
| | БВ-40 | Бункер вентилируемый, шнек Бункер вентилируемый, вентилятор | 6 4 | 1 1 | 2,2 10 | 13,2 40 |
| | СКУ-10 | Сушилка карусельная, привод | 1 | 1 | 4 | 4 |
| | 2-НСЗ-10 | Нория | 1 | 1 | 2,2 | 2,2 |
| | К-531А | Зерноочистительная машина | 1 | 1 | 4 | 4 |
| | | Транспортер ленточный | 1 | | 1,5 | 1,5 |
| | К-531А | Зерноочистительная машина с триером | 1 | 1 | 4 | 4 |
| | | Теплогенератор, горелка | 1 | 1 | 4 | 4 |
| | | Вентилятор теплогенератора | 1 | 1 | 37(45) | 37(45) |
| | | Весы автомобильные | 1 | - | - | - |
| | Итого | | | 12 | - | 114(130) |

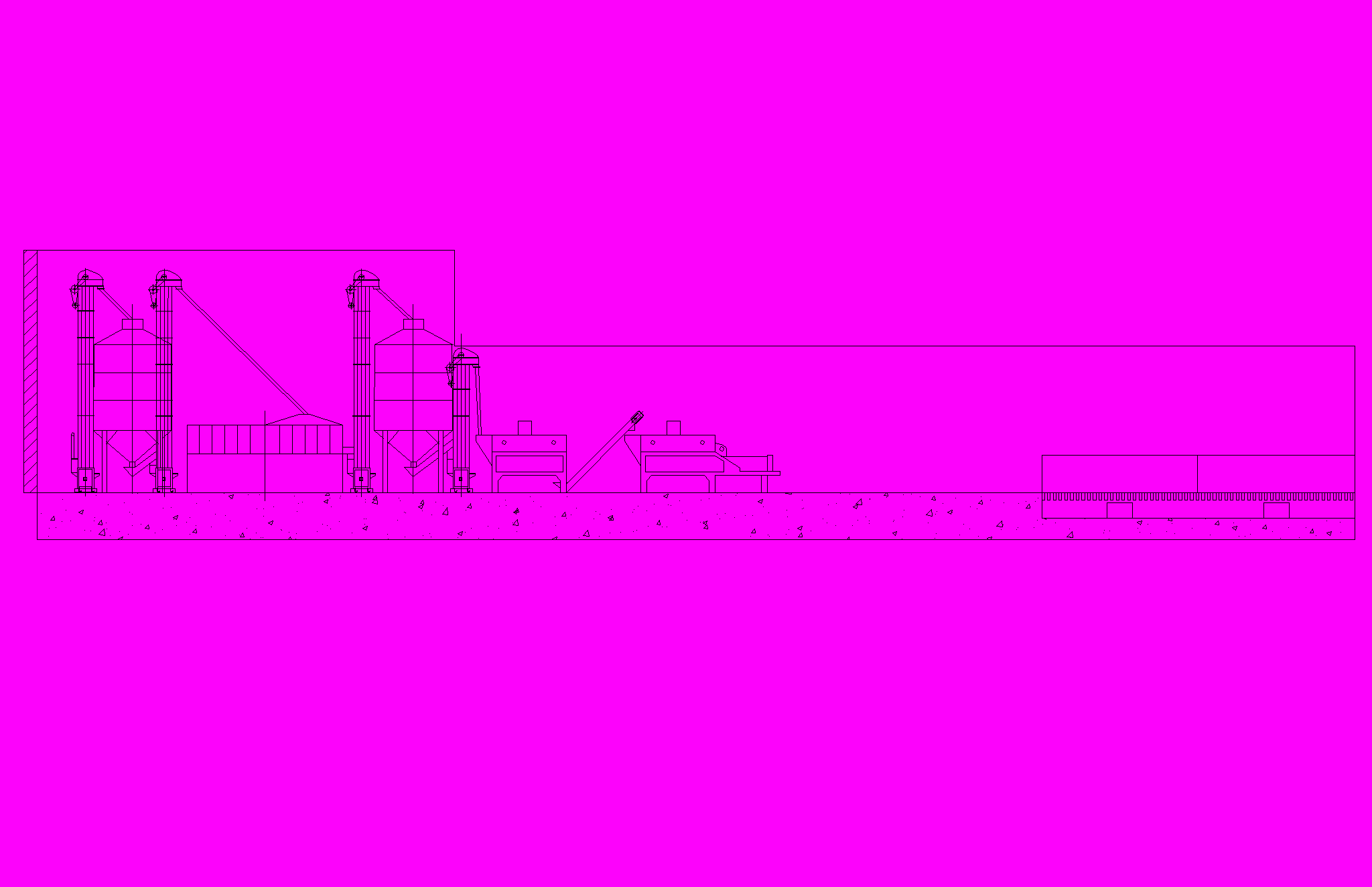

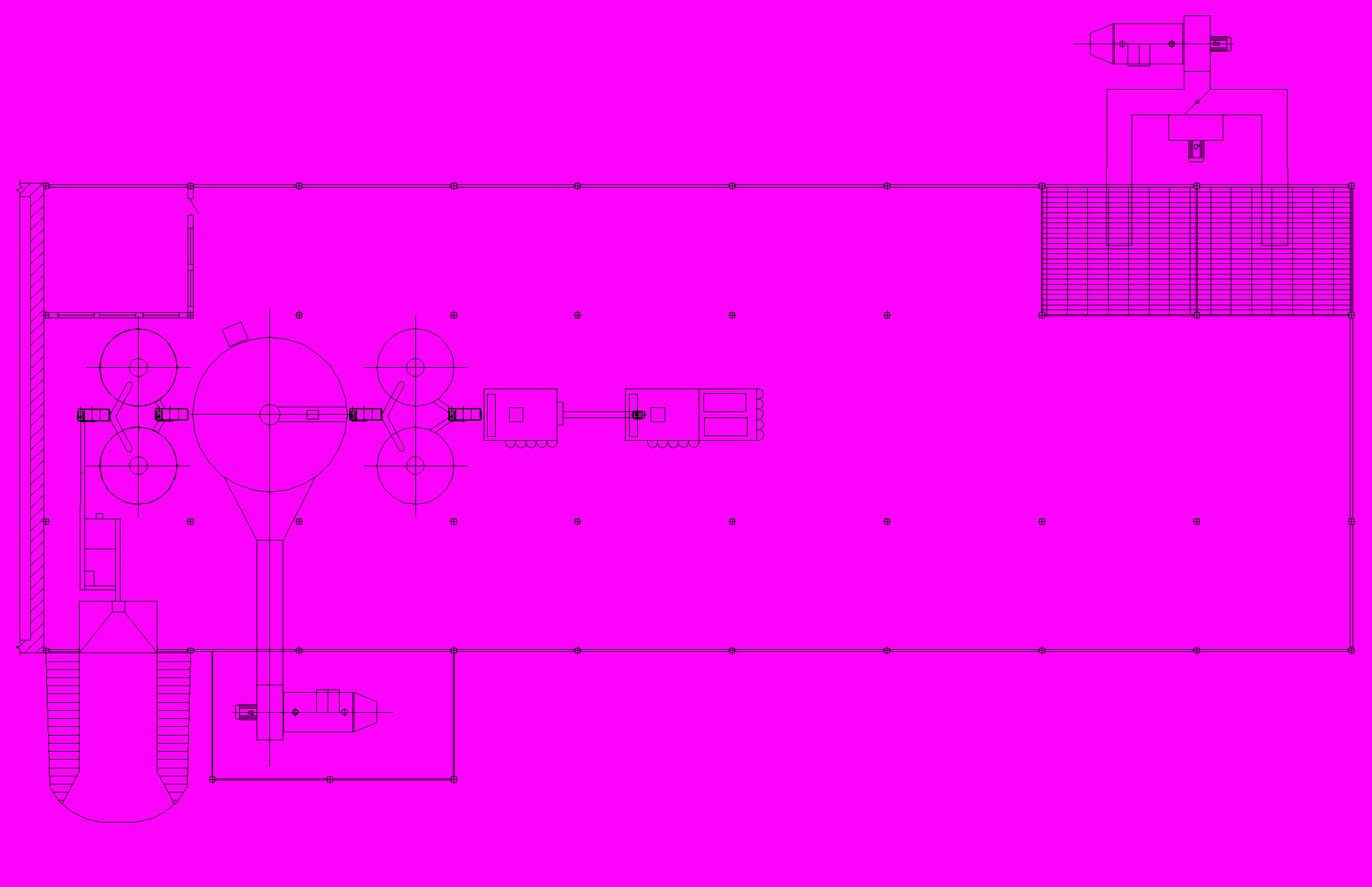

Вариант объемно-планировочного решения со сбором семян в мешки выглядит следующим образом:
Общие затраты на специальную технику для производства семян зерновых культур 300-500 т/сезон могут составлять 16-27 млн. руб.
^ Потребность хозяйства в специальной технике для селекции и семеноводства I, II, III этапа производства 100 тонн семенного зерна высших репродукций включает (ЛенНИИСХ возможно):
- однорядная сеялка сплошного посева типа Rowseed 1R
ссылка скрыта
Ручная однорядковая сеялка создана для точного и равномерного посева семян одного растения в отдельный ряд. Семенной материал точно и равномерно распределяется на заданную длину делянки при помощи конического дозатора. Это предотвращает смешения и абсолютно не требует очистки машины перед посевом семян другого сорта.
Табл. 5.3.1.3 Технические характеристики ручной однорядковой сеялки:
| Семена | От самых мелких до крупных бобов |
| Длина рядков | Бесступенчатая регулировка от 0 до 20 м |
| Высевающий аппарат | Конический дозатор: 120 мм или 195 мм в диаметре |
| Параметры | |
| Габариты | Длина: 1800 мм Ширина: 600 мм Высота: 1000 мм |
| Вес | Прим. 40 кг |
| Дополнительное оборудование | |
| Привод | Четырёхтактный бензиновый двигатель (3,5л.с.) |
- рядовая сеялка сплошного посева Rowseed
ссылка скрыта
Навесная рядовая кассетная сеялка ROWSEED для посева семян на делянках в отдельные рядки. Обеспечивает посев без смешений.
Табл. 5.3.1.4 Технические характеристики сеялки ROWSEED
| Возможности сцепки | трехточечная гидравлика трактора |
| Ширина колеи | 1250 – 1500 мм (регулируемая величина) |
| Число рядов | 2 – 8 |
| Расстояние между рядками | от 8 см, в зависимости от модели сошников |
| Шины | 4.00 х 16 AS |
| Габариты | Длина: прим. 2000 мм Ширина: прим. 2000 мм при макс. ширине коли 1500 мм Высота: прим. 1700 мм |
| Вес | Прим. 450 кг, зависимости от оснащений |
- Опрыскиватель навесной
ссылка скрыта
Табл. 5.3.1.5 Технические характеристики опрыскивателя навесного
| Тип опрыскивателя | навесной |
| Рабочая ширина (длина штанги), м | 12 |
| Ширина рабочих секций, м | 2,5-2,5-2-2,5-2,5 |
| Расстояние между наконечниками распылителя, см | 50 |
| Пределы регулировки высоты, см | 5-140 |
| Масса опрыскивателя, кг | 380 |
| Емкость бака, куб.дм | 600 |
| Требуемая мощность трактора | 0,9 класс |
| Пределы рабочей скорости, км/час | 2-10 |
| Насос | мембранно-поршневой |
| Механизм выноса балки | ручная лебедка |
| Габаритные размеры в транспортном положении (ДхШхВ), мм | 1100х2600х1900 |
- Молотилка-терка пучковая универсальная МТПУ-500
ссылка скрыта
Предназначена для обмолота пучков растений зерновых, зернобобовых и крупяных культур, вытирания семян трав (II этап селекционных работ).
Конструкция молотилки обеспечивает высокую чистоту обмолоченных семян (более 95 %). Наличие сменных барабанов двух типов, а также пяти сменных дек и вариатора частоты вращения барабана дает возможность осуществлять обмолот большого количества сельскохозяйственных культур, включая подсолнечник, с минимальными механическими повреждениями семян.
Табл. 5.3.1.6 Технические характеристики МТПУ-500
| Производительность в час, пучков | 80 - 100 |
| Установленная мощность, кВт | 1,1 |
| Тип молотильного барабана | 1.Четырехлопосной с эластичными обрезиненными бичами. 2. Трехлопастной с выдвижными ременными лопастями |
| Частота вращения барабана, об/мин | 174 - 454 |
| Количество сменных дек | 5 |
| Размеры ячеек сменных дек, мм | 3х3, 6х6, 8х8, 10х10, 12х12 |
| Частота вращения вентилятора, об/мин | 1940 |
| Габариты, мм | 1735х930х1240 |
| Масса, кг | 232 |
- Молотильно-очистительный агрегат для обработки пучков (МОА-П)
ссылка скрыта
Агрегат выполняет роль поточной линии по обработке селекционного материала. В нем совмещены операции по обмолоту, отделению остей, основной очистке и сортированию семян. Используется автоматика и программирование процесса обработки селекционного материала. Агрегат позволит заменить четыре машины, применяемые в селекционном производстве, повысить производительность труда не менее чем в 3 раза, сократить количество обслуживающего персонала. В результате использования агрегата получают семена с высокой всхожестью и энергией прорастания, которые не требуют дальнейшей обработки.
Табл. 5.3.1.7 Технические характеристики МОА-П
-
Производительность, в час
80 пучков
Установленная мощность
3,5 кВт
масса
350 кг
габариты
1740×1640×1220
- селекционный малогабаритный комбайн Classic
ссылка скрыта
Комбайн предназначен для уборки урожая с опытных делянок III этапа селекционных работ (питомники контрольные и предварительного сортоиспытания), соответствует всем требованиям, предъявляемым к быстрой уборке урожая без смешения. Благодаря модульной системе машина может быть приспособлена к любым условиям уборки урожая и требованиям со стороны покупателя. Машина не уплотняет почву благодаря ее незначительному весу. Комбайн имеет зерновой бункер объемом 250 или 400 л и устройство для затаривания семян в мешки. Комбайн может быть оснащен системой взвешивания и отбора проб.
Табл. 5.3.1.8 Технические характеристики комбайна Classic
| Двигатель: дизельный | VW Golf 1900 cм3 30 кВт (52 л.с.), водяное охлаждение |
| Жатка: ширина захвата, м 1,25 или 1,5; мотовило 4 – х лопастное | |
| Молотильный барабан: | |
| диаметр, мм | 350 |
| ширина, мм | 785 |
| количество бичей, шт | 6 |
| Соломотряс: решета с отверстиями, мм 6, 10, 14, 20, 28 площадь, м21,6 | |
| Очистка: площадь, м20,65 | |
| Вентилятор: частота вращения, об/мин650-1500 | |
| ^ Габариты и вес: | |
| длина × ширина × высота, мм | 5150×1835×2260 |
| вес, кг | от 1800 |
– сушилка лотковая СЛ-0,3х2
ссылка скрыта
Предназначена для сушки семян различных сельскохозяйственных культур. Одновременно можно сушить россыпью две партии семян различных сортов по 300 кг или четыре партии по 150 кг. Образцы семян можно сушить также в мешочках, укладывая их перфорированное дно сушильной камеры. Каждый лоток разделен перегородкой на две секции. Влажные семена загружают в лотки вручную или с помощью загрузчика семян. Наружный воздух, засасываемый вентилятором, подогревается в электрокалорифере на 7…21оС и по диффузору подается в нагнетательные камеры. Далее воздух поступает в лотки через перфорированное дно и, пронизывая слой семян снизу вверх, поглощает избыточную влагу и выходит наружу. Высушенные семена разгружаются самотеком (при опрокидывании лотка с помощью установленного домкрата) в мешки, закрепляемые в мешкодержателях.
Табл. 5.3.1.9 Технические характеристики сушилки лотковой СЛ-0,3х2
| Производительность при съеме влаги с 20 до 14%, т/ч | 0,5 |
| Максимальная разовая загрузка (по пшенице), кг | 600 |
| Установленная мощность, кВт: эл. двигателя вентилятора электрокалорифера (3-х секций) | 3,0 9,45 |
| Максимальное повышение температуры воздуха, °С | на 21 |
| Вентилятор: производительность, м3/ч напор, мм вод. ст. частота вращения, мин-1 | 1600 70 2900 |
| Габаритные размеры, мм | 2200×1300×1300 |
| Масса, кг | 450 |
| Количество обслуживающего персонала, чел | 1 |
- машина очистительно-сортировочная - ВИМ-1 СЕЛЕКЦИЯ
ссылка скрыта
Предназначена для очистки и сортирования семян зерновых, зернобобовых, крупяных, масличных культур и семян трав, полученных при уборке материала с питомников предварительного и конкурсного сортоиспытания и полей предварительного размножения новых сортов (III-IV этапы селекционных работ). Машина обладает высокой эффективностью очистки и сортирования семян благодаря специальному устройству, позволяющему равномерно распределять поступающий материал по всему сечению аспирационного канал. Имеет двойную очистку отработанного воздуха, практически не пылит и может использоваться в любом помещении.
Табл. 5.3.1.10 Технические характеристики^ ВИМ-1 СЕЛЕКЦИЯ
| Производительность на очистке семян, т/ч | 1 |
| Установленная мощность, кВт | 2,2 |
| Количество обслуживающего персонала, чел | 1 |
| Габариты, мм | 1250×1200×1550 |
| Масса, кг | 115 |
Большинство описанных выше образцов необходимо иметь в двух экземплярах (молотилки и очистительные машины) и три-четыре лотковых сушилки. Пункт должен комплектоваться вспомогательным и подъемно-транспортным оборудованием. Комбайн может быть Сампо 2010.
Общие затраты на специальную технику для производства семян зерновых культур высших репродукций 100 т/сезон могут составлять 8-12 млн. руб.
Строительная часть пункта послеуборочной обработки со складом оценивается 6-8 тыс.руб./м2. Необходимая площадь – 500-600 м2. Необходимо подключение электропитания 120-180 кВт.
Кроме того, в данном хозяйстве желательно иметь комплекс техники для размножения (семеноводства) зерновых культур на 200-300 тонн в сезон аналогично комплексу, описанного выше.
5.3.2. Картофель
В качестве примера механизированного производства семенного картофеля на каменистых переувлажненных почвах может служить ОПХ «Каложицы». Перечень используемых в хозяйстве технических средств представлен в табл.5.3.2.1.
Данный комплекс машин обслуживает посадки картофеля на площади 40-50 га. Для хозяйств, занимающихся первичным семеноводством, рекомендуются картофелесажалки фирмы «Grimme»: GL 34 RB – двурядные или четырехрядные для посадки малых партий картофеля из ящиков; GL 34Т – четырехрядные с возможностью локального внесения удобрений и защитно-стимулирующей обработкой семенных клубней в сошнике при посеве.
Табл. 5.3.2.1 Перспективный технологический комплекс машин для производства картофеля на каменистых, переувлажненных суглинках (ОПХ «Каложицы»)
| Технологическая операция | Машино-тракторный агрегат (производитель сельхозмашин) | Производительность, т/ч | Затраты труда, чел-ч/га |
| спашка зяби | Т-150К+ПО(4+1)-40 (Минский завод шестерен) | 1,35 | 0,75 |
| Уборка камней из пахотного горизонта 20 см | МТЗ-82+KIVIPEKKA6 (Финляндия) | 1,2 | 0,8 |
| Культивация | Джон-Дир 7820 Рубин 9/400 («Лемкен») | 3,7 | 0,27 |
| Нарезка гребней | МТЗ-82+КНО-2,8 (ф. «Грязинский культиваторный завод») | 1,25 | 0,8 |
| Посадка картофеля с локальным внесением удобрений и ЗСВ | МТЗ-82+КСМГ-4 (ф. «Лилсельмаш») | 0,6 | 5,0 |
| Междурядная обработка посадок (четырехкратная) | МТЗ-82+КНО-2,8 (ф. «Грязинский культиваторный завод») | 0,8 | 5,0 |
| Защита посадок от болезней и вредителей (трехкратная обработка) | МТЗ-82+ПОМ-630 (Россия) | 2,5 | 1,2 |
| Уборка ботвы | МТЗ-82+БД-4,0 (Россия) | 1,3 | 0,77 |
| Уборка урожая | МТЗ-82+SE 75-30 (ф. «Гримме»), 3-4 человека на переборочном столе и подборе потерь | 0,15 | 40,0 |
| Итого | | | 54,59 |
Табл. 5.3.2.2 Перспективный технологический комплекс машин для хранилищ
| Наименование и изготовитель | Марка оборудования | Производительность, т/ч | Ориентировочная цена, руб |
| Бункер – ворохоочититель (ГНУ СЗНИИМЭСХ Россльхозакадемии | ОВК-15-30 | Двухступенчатая: 15,0 т/ч 30,0 т/ч | 500000,0 |
| Транспортер-загрузчик (Рязельмаш) | ТЗК 60А | До 60,0 | 800000,0 |
| Подборщик картофеля из насыпи (ГНУ СЗНИИМЭСХ Россельхозакадемии) | ПК 15,0 | До 15,0 | 320000,0 |
| Картофелесортировка – упаковщик (ГНУ СЗНИИМЭСХ Россельхозакадемии) | ПКСИ 3,0-10,0 | До 10,0 | 300000,0 |
В современных картофелеводческих хозяйствах семенной картофель до весны хранится в хранилище и реализуется весной в подготовленном к посадке состоянии, включая очистку от примесей, некондиционных клубней, калибровка на фракции 25-50 мм; 50-80 мм; 80-100 мм, обработку защито-стимулирующими препаратами, при необходимости расфасовку в тару и этикетирование (табл. 5.3.2.2).
При этих условиях потребность семеноводческих хозяйств картофелехранилищах и ориентировочная стоимость приведена в табл.5.3.2.3.
Табл. 5.3.2.3 Расчетная потребность в картофелехранилищах семенного картофеля
| № п/п | Посадочная площадь, га | Объем производства семян, тонн | Вместимость хранилища, м3 | Стоимость хранилища, тыс.руб. |
| 1. | 20,0 | 500,0 | 700,0 | 7000,0 |
| 2. | 50,0 | 1250,0 | 2000,0 | 20000,0 |
| 3. | 80,0 | 2000,0 | 3000,0 | 30000,0 |
| 4. | 100,0 | 2500,0 | 3500,0 | 35000,0 |
Представленное в табл. 5.3.2.2. оборудование обеспечивает механизацию работ при закладке картофеля на хранение и при предпродажной подготовке товарного картофеля 1 и 2 классов. Данное оборудование размещается в типовых хранилищах старой постройки с сеткой колонн 6*6 м. и изготавливается по индивидуальным заказам на экспериментальном предприятии института.
Табл. 5.3.2.4. Характеристика перспективного отечественного оборудования картофелехранилищ
| Наименование и изготовитель | Марка оборудования | Производительность, т/ч | Ориентировочная цена, руб |
| Бункер – ворохоочититель (ГНУ СЗНИИМЭСХ Россльхозакадемии | ОВК-15-30 | Двухступенчатая: 15,0 т/ч 30,0 т/ч | 500000,0 |
| Транспортер-загрузчик (Рязельмаш) | ТЗК 60А | До 60,0 | 800000,0 |
| Подборщик картофеля из насыпи (ГНУ СЗНИИМЭСХ Россельхозакадемии) | ПК 15,0 | До 15,0 | 320000,0 |
| Картофелесортировка – упаковщик (ГНУ СЗНИИМЭСХ Россельхозакадемии) | ПКСИ 3,0-10,0 | До 10,0 | 300000,0 |
Перечень импортного оборудования картофелехранилищ приведен в табл. 5.3.2.5 и 5.3.2.6 Данные табл. 5.3.2.5 показывают, что фирма «Бельсма Геркулес» поставляет оборудование для мойки и сушки картофеля, что обеспечивает подготовку товарной продукции продовольственного картофеля класса «экстра». Однако, при модернизации хранилищ старой постройки мойка не везде может быть организована из-за отсутствия сооружений для очистки сточных вод.
Табл. 5.3.2.5 Характеристика оборудования картофелехранилищ
фирмы «Бельсма Геркулес»
| Наименование и изготовитель | Марка оборудования | Производительность, т/ч | Ориентировочная цена, евро/руб |
| Бункер – ворохоочиститель | CONKORDE200H | Регулируемая 3,0-6,0 | 30400,0/1033600,0 |
| Элекватор-загрузчик | KT-100-65-3 | до 60,0 | 26400,0/897600,0 |
| Подборщик из насыпи | ^ SKOOTER PICK UP | До 15,0 | 17600,0/598400,0 |
| Картофелесортировка | LOADER 40000-380-1,5 | До 15,0 | 34290,0/1165869,0 |
| Линия мойки | ^ KS 150 DUOZKD BIJLSMA HERKULES | До 5,0 | 38900,0/1322600,0 |
| Линия сушки и расфасовки в тару от 5,0 до 50,0 кг | BIJLSMA 9000 | До 9,0 | 25900,0/880600,0 |
Табл. 5.3.2.6 Характеристика оборудования картофелехранилищ фирмы «GRIMME»
| Наименование и изготовитель | Марка оборудования | Производительность, т/ч | Ориентировочная цена, евро/руб |
| Бункер – ворохоочититель | RH 20-60 | До 60 | 53000,0/1802000,0 |
| Транспортер-загрузчик | SL-80-12 | До 60,0 | 30600,0/1040400,0 |
| Подборщик картофеля из насыпи | T 40L | До 50,0 | 19000,0/646000,0 |
| Картофелесортировка – упаковщик | SK 603 RBP 814 | До 10,0 | 12200,0/414800,0 |
