Министерство транспорта Российской Федерации

Государственная служба дорожного хозяйства

УЧЕБНО-МЕТОДИЧЕСКИЙ ЦЕНТР


Строительство автомобильных дорог и аэродромов

Методические указания по курсовому проектированию для студентов

образовательных учреждений среднего профессионального образования


по специальности 2905

Строительство и эксплуатация автомобильных дорог и аэродромов


Москва

2001 г.

Содержание

Предисловие……………………………………………………………………………..…... 4

Общие требования к оформлению курсового проекта……………………………………. 5

Исходные данные………………………………………………………………………..….. 9

1 Ведомости объемов работ……………………………………………………………… 13

1.1 Ведомость линейных земляных работ…....................................................................... 13

1.2 Ведомость сосредоточенных земляных работ…………………………………….…. 15

1.3 Ведомость искусственных сооружений………………………………………………. 15

1.4 Сводная ведомость объемов работ……………………………………………….…… 16

2 Организация работ по строительству сборных железобетонных водопропускных труб………………………………………………………………………………………….. 20

3 Расчет скорости потока………………………………………………………………… 24

3.1 Расчет средней высоты насыпи………………………………………………………... 24

3.2 Расчет минимальной скорости потока…………………………………………….…... 27

3.3 Определение расчетной скорости потока……………………………………………... 31

4 Расчет ресурсов для выполнения линейных земляных работ…………………….. 33

4.1 Расчет потребности основных машин……………………………………………….… 33

4.2 Расчет потребности вспомогательных машин и комплектование отряда…………... 34

5 Расчет ресурсов для выполнения сосредоточенных земляных работ……………. 40

6 Технологическая карта…………………………………………………………………. 45

7 Проектирование линейного календарного графика…………………………….….. 52

Приложение А. Средняя продолжительность летнего строительного сезона для отдельных видов дорожно-строительных работ…………………………………..…... 62

Приложение Б. Ориентировочные значения периодов развертывания специализированных подразделений на строительстве дорожной одежды………… 66

Приложение В. Обозначение и размеры основных и дополнительных форматов…. 67

Приложение Г. Образец титульного листа………………………………………………. 68

Приложение Д. Основная надпись………………………………………………………... 69

Приложение Е. Условные обозначения материалов дорожной одежды……………... 70

Список литературы…………………………………………………………………………. 71

Перечень вкладок

Чертеж «Конструкция дорожной одежды»………………………………………………. 72

Чертеж «Транспортная схема постановки материалов и изделий»………………….. 73

Чертеж «Линейный календарный график»…………………………………………..…. 74

Задание на выполнение курсового проекта…………………………………………..…. 77

ПРЕДИСЛОВИЕ

Программой предмета «Строительство автомобильных дорог и аэродромов» предусмотрено выполнение курсового проекта. В результате выполнения проекта студенты должны приобрести практические навыки разработки вопросов проектирования организации и технологии строительства автомобильных дорог, в значительной степени систематизировать и углубить теоретические знания.

Настоящие Методические указания включают в себя конкретный пример решения вопросов курсового проекта с необходимыми пояснениями, ссылками, рекомендациями. При этом следует иметь в виду недопустимость копирования студентами текста из Методических указаний, ограничиваясь лишь заменой данных. Курсовой проект должен быть творческим трудом каждого студента; приведенные здесь последовательность, объем и методика выполнения расчетов носят рекомендательный характер и не преследуют целей сковывания разумной инициативы, творческого подхода, за исключением той части проекта, содержание и исполнение которой определены действующими нормами (оформление (но не содержание!) текстовой части, форматы и формы чертежей, масштабы и др.)

Следует также иметь в виду, что жесткие рамки курсового проекта предопределили ряд упрощений и условностей с целью сокращения объема работ.

ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КУРСОВОГО ПРОЕКТА

Последовательность подшивки составляющих курсового проекта следующая:
  • Титульный лист;
  • Задание (вкладывается, но не подшивается);
  • Содержание;
  • Пояснительная записка;
  • Список литературы;
  • Графическая часть проекта.



Титульный лист оформляется согласно образцу, приведенному в Приложении Г. Заполнение пояснительной записки должно быть односторонним, на листах формата А4 (210х297 мм), черным цветом.

Текст заключают в рамку, которая должна отстоять от обрезов листа:
  • слева ……………………. - 20 мм;
  • сверху, снизу и справа…. – 5 мм.

Расстояние между границами текста и рамкой должно быть не менее:
  • слева… - 5 мм;
  • сверху и снизу…. – 15 мм;
  • справа….. – 3 мм.

Абзац должен составлять 15 – 17 мм.

Каждый абзац начинается с нового листа. Заголовки разделов пишутся симметрично тексту шрифтом, прописными буквами размером 5 мм. Заголовки подразделов пишутся строчными буквами, также шрифтом, но высотой 3,5 мм. Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Нельзя размещать заголовки и начало текста (или головку таблицы и строки таблицы) на разных листах. После наименования заголовка на этой странице должно быть не менее 3 строк текста.

Расстояние между:
  • заголовком и текстом;
  • двумя заголовками;
  • текстом и формулами;
  • текстом и расчетами;
  • текстом и таблицами

должно быть в 2 раза больше принятого интервала между строками.

Нумерация допускается только арабскими цифрами.

Разделы должны иметь порядковые номера в пределах всего документа, обозначенные арабскими цифрами без точки, например:

1 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА

Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номера раздела и подраздела, разделенных точкой. В конце подраздела точка не ставится, например:

1.2. Организация земляных работ

Подразделы могут состоять из пунктов, пункты из подпунктов.

Внутри пунктов или подпунктов могут быть приведены перечисления. Перед каждой позицией перечисления следует ставить дефис или при необходимости ссылки в тексте, строчную букву со скобкой. Для дальнейшей детализации перечислений используются арабские цифры со скобкой, записанные с абзацного отступа, как показано ниже в примере.

Пример

а) ………

б) ………

1) ……..

2) …….

Заголовок списка литературы не нумеруется.

При нумерации страниц Титульный лист и Содержание включат в общую нумерацию, но номера страниц на них не проставляют. Остальные листы нумеруют по порядку, проставляя номера страниц в правом нижнем углу рамки.

Текст следует излагать разборчиво, грамотно, кратко, четко. При изложении обязательных требований в тексте должны применяться слова «должен», «следует», «необходимо», «требуется, чтобы», «разрешается только», «не допускается», «запрещается», «не следует». При изложении других положений следует применять слова «могут быть», «как правило», «при необходимости», «может быть», «в случае» и т.д. При этом допускается использовать повествовательную форму изложения текста документа, например, «применяют», «указывают» и т.п.

В тексте не допускается применять сокращения, кроме установлен­ных правилами русской орфографии, соответствующими государственны­ми стандартами.

В тексте не допускается (за исключением формул, рисунков и таб­лиц) применять математический знак минус ( - ) перед отрицательными значениями величин (следует писать слово «минус»), применять без чи­словых значений математические знаки, например, > (больше), < (меньше), = (равно), < (меньше или равно), > (больше или равно), (не равно), а также знаки № (номер) и % (процент).

Недопустимо отделять единицу физической величины от числового значения (переносить их на разные строки или страницы).

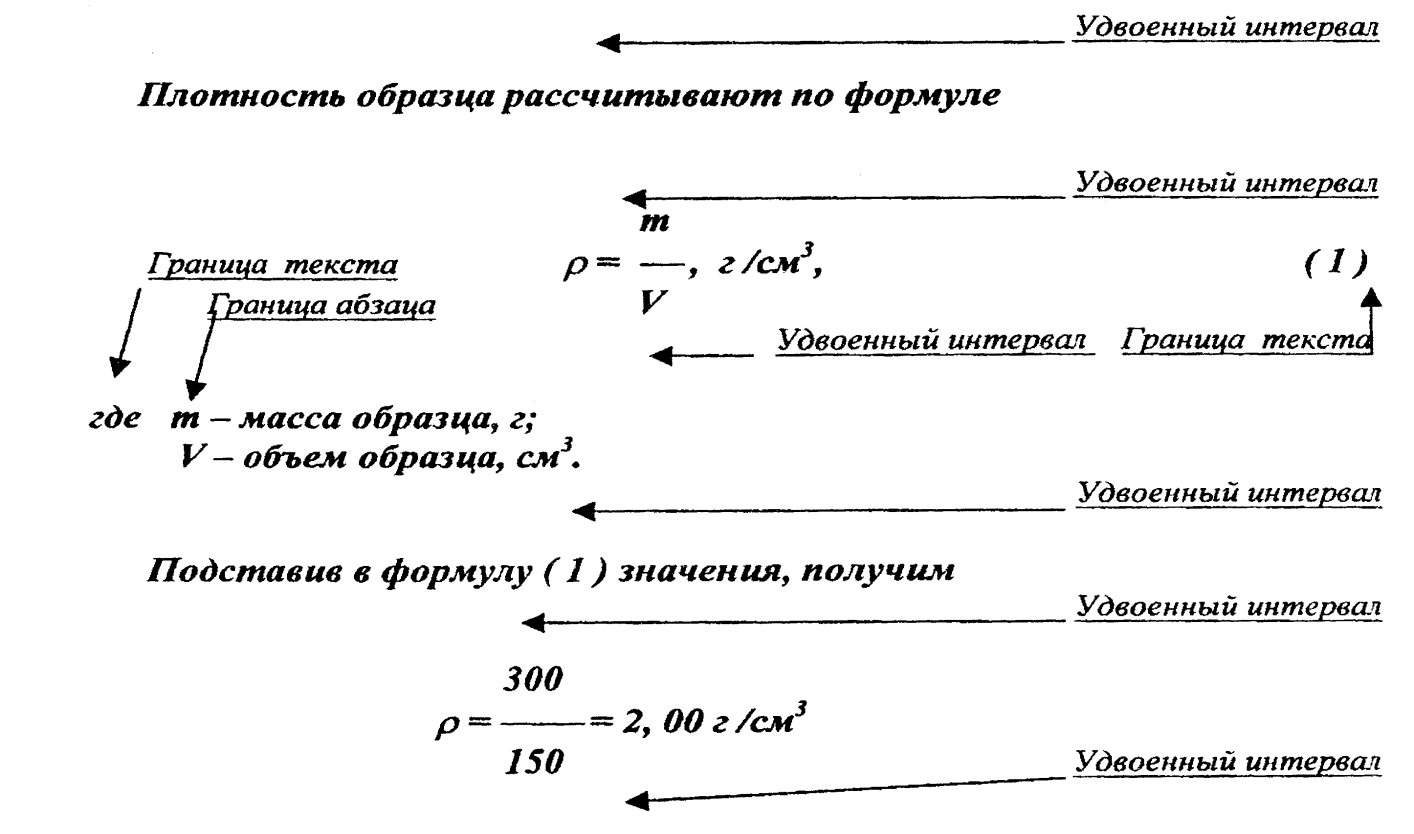

Формулы сначала записывают в общем виде, с расшифровкой и ну­мерацией, после чего подставляют значения, например,



Числовые значения указываются со степенью точности, которая не­обходима для обеспечения требуемых свойств изделия.

Переносить формулы на следующую строку допускается только на знаках выполняемых операций. При переносе формулы на знаке умноже­ния применяют знак "х". Нумеровать формулы следует сквозной нумера­цией арабскими цифрами. Допускается нумерация формул в пределах раз­дела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например (3.1). Ссылки в тексте на номера формул дают в скобках, например, ….. в формуле (1).

Цифровой материал, как правило, оформляют в виде таблиц в соответствии с приведенным ниже образцом.




Таблицы следует нумеровать арабскими цифрами сквозной нумерацией. Допускается нумерация таблиц в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера формулы, разделенных точкой. При ссылке на таблицу следует писать слово «таблица» с указанием ее номера.

Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

При делении таблицы на части допускается ее головку и боковик заменять, соответственно, номерами граф и строк. При этом должны быть пронумерованы графы и (или) строки и первой части таблицы. Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут «Продолжение таблицы» с указанием ее номера.

Числовые значения показателя проставляют на уровне последней строки наименования показателя.

Ссылку на пронумерованный список литературы делают по типу:

[14].

Список литературы следует располагать либо в алфавитном порядке, либо в порядке очередности упоминания в тексте.

Каждый лист графической части должен содержать основную надпись (см. Приложение Д).

ИСХОДНЫЕ ДАННЫЕ

1. Район строительства Свердловская область .

2. Техническая категория дороги………………………………………………………….. III

3. Протяженность дороги…………………………………………………………………. 20 км

4. Протяженность строящегося участка: от ПК 0 + 00 до ПК 200 + 00.

5. Срок строительства…………………………………………………………………..200 2 г.

6. Конструкция дорожной одежды:
  • покрытие горячий плотный мелкозернистый асфальтобетон типа А I марки - 0,06м
  • основание щебень 20-40 мм с пропиткой битумом БНД 60/90

на глубину 5 см0,17 м

щебень 40 – 70 мм – 0,18 м
  • дополнительный слой основания песок среднезернистый0,20 м

7. Система водоотвода из дорожной одежды сплошной дренирующий слой из песка под обочинами .

8. Укрепление кромок проезжей части (укрепительные полосы) по 0,50 м

Конструкция аналогична конструкции дорожной одежды

9. Укрепление обочин на ширину 2,00 м рядовым щебнем0,13 м

10. Поперечный профиль дорожной одежды бескорытный .

11. Грунты по трассе супеси .

12. Толщина растительного слоя……………………………………………………….. 0,08 м


13. Объемы линейных земляных работ:




Профильный

Перемещение грунта из выемок и сосредоточенных резервов в насыпь, м3, скрепером ДЗ-20




объем,










Пикет




на расстояние, м




Насыпь

Выемка

100

150

180

200

220

0-10

36 790







И 190




25 600




10-20

27474










17400

10074




20-30

24572










12 320




12 252

30-32




5271
















32-40

15 300




15 300













40-50

12 800




12800













50-52

1620




1620













56-60

6480




6480













60-70

20900







10000

10900







70-71




2400
















71-80

16 700







2400




10 000

4 300

80-90

14 850




14850













90-100

13 500




13 500













100-110

9050




9050













115-120

21410







13 020




8 390




120-130

15854
















15854

130-140

10500




10500













140-150

14800




14800













150 - 160

21 350










9 730




11 620

160 - 170

17 800







7 300

6 220

4 280




170 - 176

22 600










15 289




7 311

181 - 190

18 420







7 500




4 500

6 420

190 - 193




7 500
















193 - 200

15 654










14 000




1 654

Итого:

358 424

15 171

98 900

51 410

85 859

62 844

59 411
