СПИСОК ЛИТЕРАТУРЫ

Каменецкий Б.И., Кошкин И.Г. Организация строительства автомобильных дорог - М.: Транспорт, 1991.
Повагин А.Т. Строительство автомобильных дорог и аэродромов. Методические указания к курсовому проектированию - М., 1992.
Устройство сборной железобетонной водопропускной трубы диаметром 1 м под автомобильную дорогу. - Оргтрансстрой, Минтранс-строй, 1973.
Эталон проекта производства работ на строительство автомобильной дороги - М.: Транспорт, 1982.
ГОСТ Р 21.1701 -97 Система проектной документации для строительства. Правила выполнения рабочей документации автомобильных дорог.
ГОСТ 2.105-95 Единая система конструкторской документации. Обшие требования к текстовым документам.
ЕНиР. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы. Сборник Е2. Земляные работы. Выпуск 1. Механизированные и ручные земляные работы. - М.,1989.

ИСХОДНЫЕ ДАННЫЕ

1. Район строительства _______________________________________________________ .

2. Техническая категория дороги ………………………………………………….. _______ .

3. Протяженность дороги ………………………………………………………….. _______ .

4. Протяженность строящегося участка: от ПК ______ + ______ до ПК _______ + ______.

5. Срок строительства ………………………………………………………………… 200 _ г.

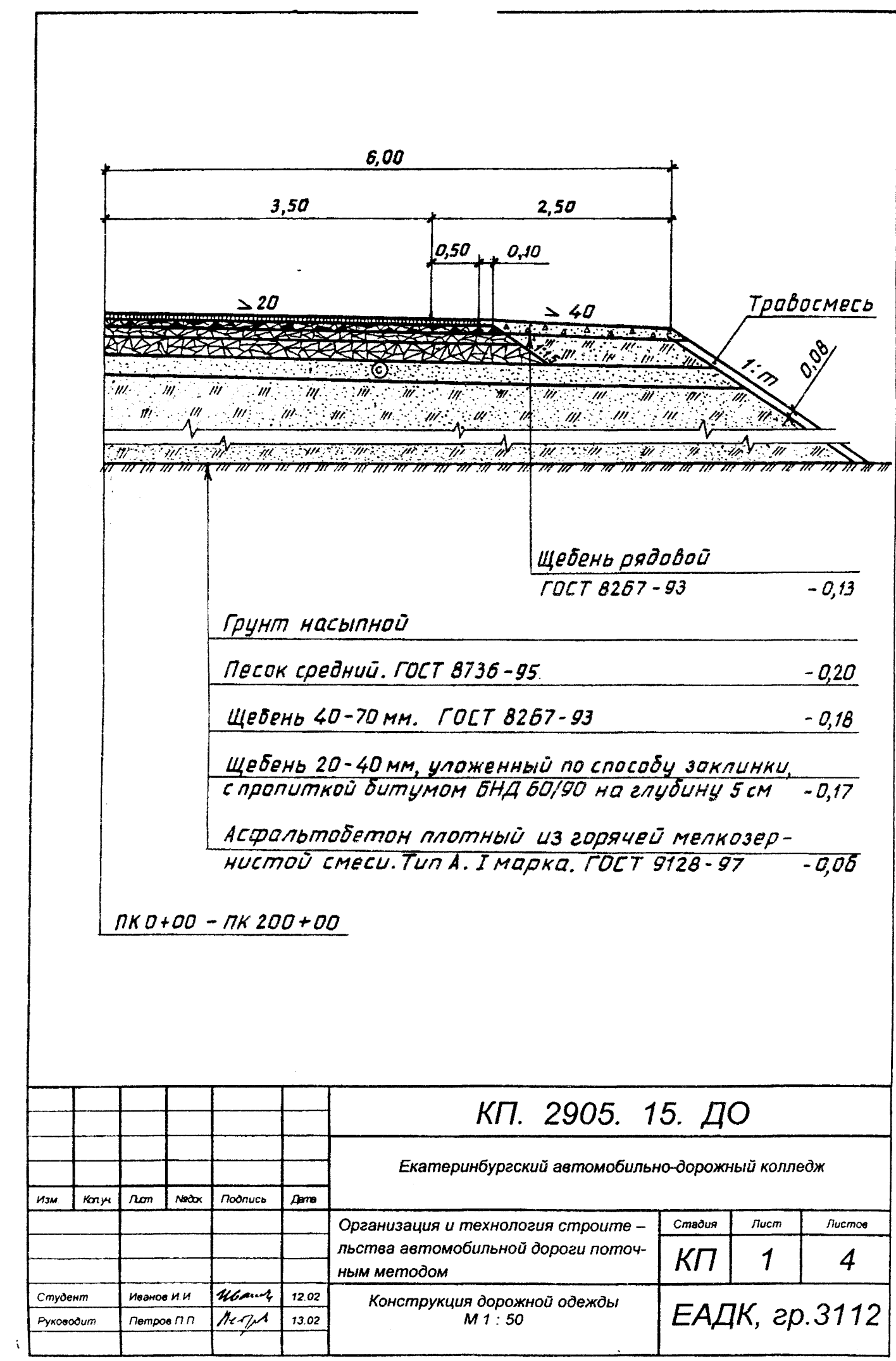

6. Конструкция дорожной одежды:

покрытие __________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

основание _________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

дополнительный слой основания _____________________________________________

7. Система водоотвода из дорожной одежды ______________________________________

____________________________________________________________________________

8. Укрепление кромок проезжей части (укрепительные полосы) по ________________ м.

Конструкция ________________________________________________________________

9. Укрепление обочин на ширину _____________ м________________________________

____________________________________________________________________________

10. Поперечный профиль дорожной одежды _____________________________________

11. Грунты по трассе _________________________________________________________

12. Толщина растительного слоя ………………………………………….. ___________ м.

13. Объемы линейных земляных работ:

Пикет	Профильный объем, м³		Перемещение грунта из выемок и сосредоточенных резервов в насыпь, м³, _______________________________________________ на расстоянии, м
Пикет	Насыпь	Выемка

Примечание: Объемы даны с учетом возмещения срезанного растительного грунта, а для бескорытного поперечного профиля дорожной одежды и за вычетом объемов досыпки обочин.

14. Объемы сосредоточенных земляных работ:

Пикет	Профильный объем, м³
	Всего	в том числе при дальности возки, м
	Всего

15. Круглые сборные железобетонные водопропускные трубы:

Пикет
Отверстие, м
Длина, м

Пикет
Отверстие, м
Длина, м

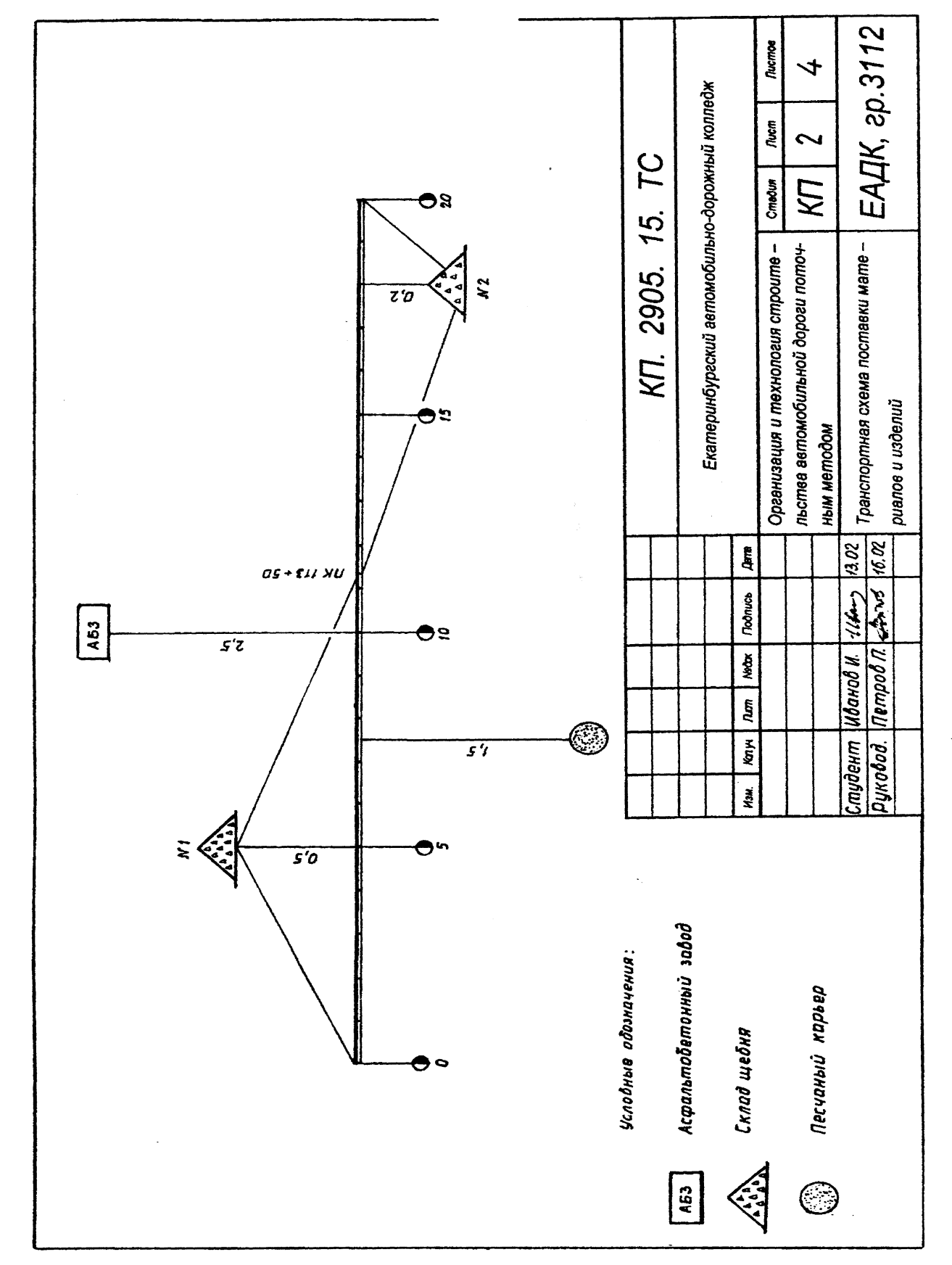

16. Источники получения дорожно-строительных материалов:

Наименование материалов и изделий	Пункт загрузки	Место дислокации
Наименование материалов и изделий	Пункт загрузки	Пикет	Расстояние от трассы, км

17. Виды и объемы работ на 200__ г. (от ПК____ + _____ до ПК _____ + _____)

Наименование работ	Единицы измерения	Количество
Строительство водопропускных труб	шт.
Срезка растительного слоя грунта	м²
Уплотнение естественного основания насыпи	м²
Линейные земляные работы (профильный объем)	м³
Сосредоточенные земляные работы (профильный объем)	м³
Отделочные работы при сооружении земляного полотна: отделка верха земляного полотна…………………. отделка откосов насыпей………………………….. отделка откосов выемок……………………………	м² м² м²
Строительство дорожной одежды (с укрепительными полосами)	пог.м
Укрепление обочин	пог.м
Рекультивация земель: уполаживание откосов при средней дальности перемещения грунта ____ м…………………………… возврат растительного слоя грунта при средней дальности перемещения ______ м…………………….	м³ м³

18. График выполнения курсового проектирования

Разрабатываемый вопрос	Объем, %	Срок исполнения	Подпись руководителя курсового проектирования
1. ВЕДОМОСТЬ ОБЪЕМОВ РАБОТ 1.1 Ведомость линейных земляных работ 1.2 Ведомость сосредоточенных земляных работ 1.3 Ведомость искусственных сооружений 1.4 Сводная ведомость объемов работ	2 2 2 9
2. ОРГАНИЗАЦИЯ РАБОТ ПО СТРОИТЕЛЬСТВУ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ ВОДОПРОПУСКНЫХ ТРУБ	5
3. РАСЧЕТ СКОРОСТИ ПОТОКА 3.1 Расчет средней высоты насыпи 3.2 Расчет минимальной скорости потока 3.3 Определение расчетной скорости потока (Ведущая машина)_______________________ _______________________________________ _______________________________________	5 5 5
4 КОМПЛЕКТОВАНИЕ ОТРЯДА ЛИНЕЙНЫХ ЗЕМЛЯНЫХ РАБОТ	15
5. КОМПЕКТОВАНИЕ ОТРЯДА СОСРЕДОТОЧЕННЫХ ЗЕМЛЯНЫХ РАБОТ	15
6.ТЕХНОЛОГИЧЕСКАЯ КАРТА НА _____________________________________ _____________________________________	20

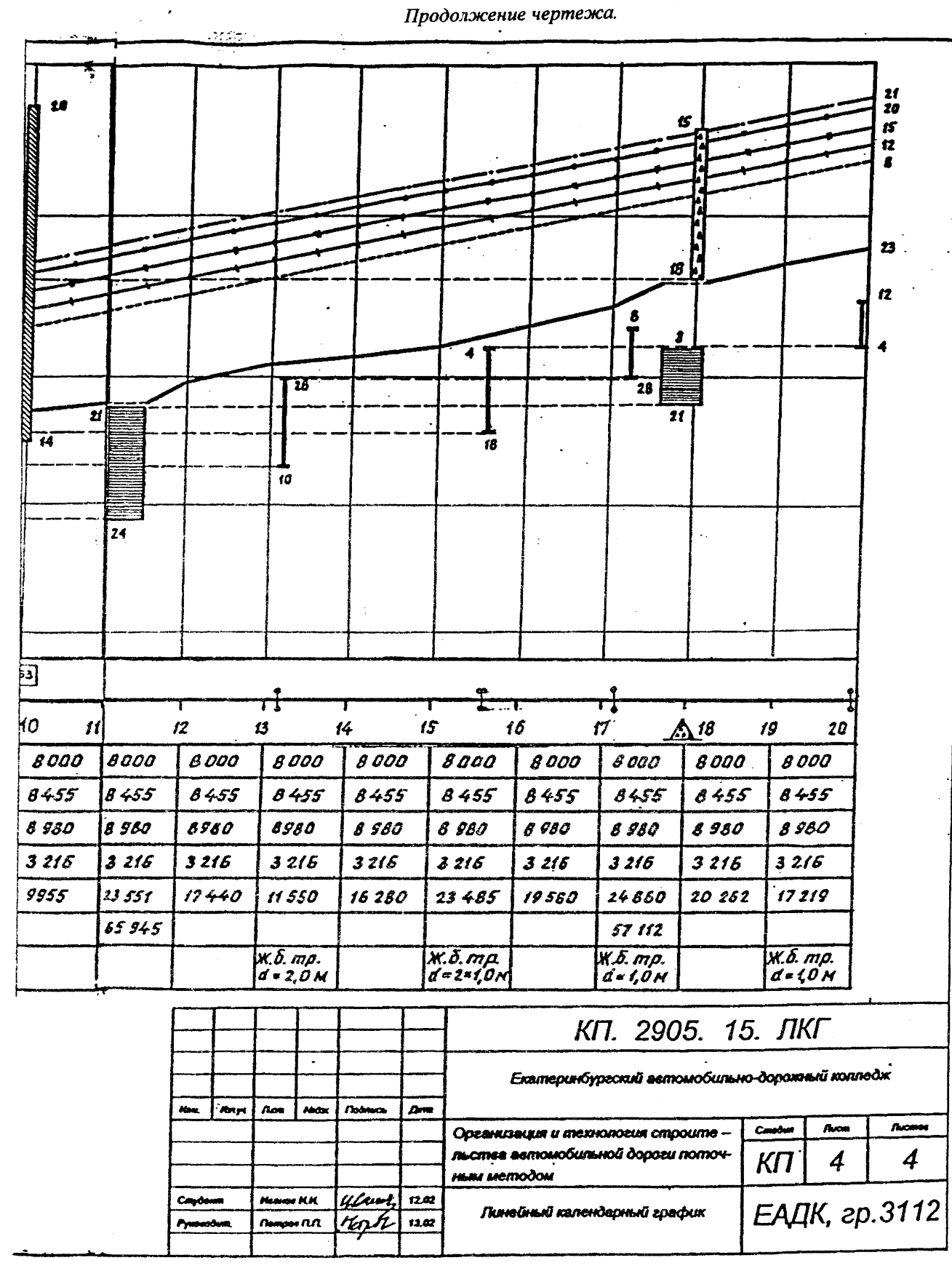

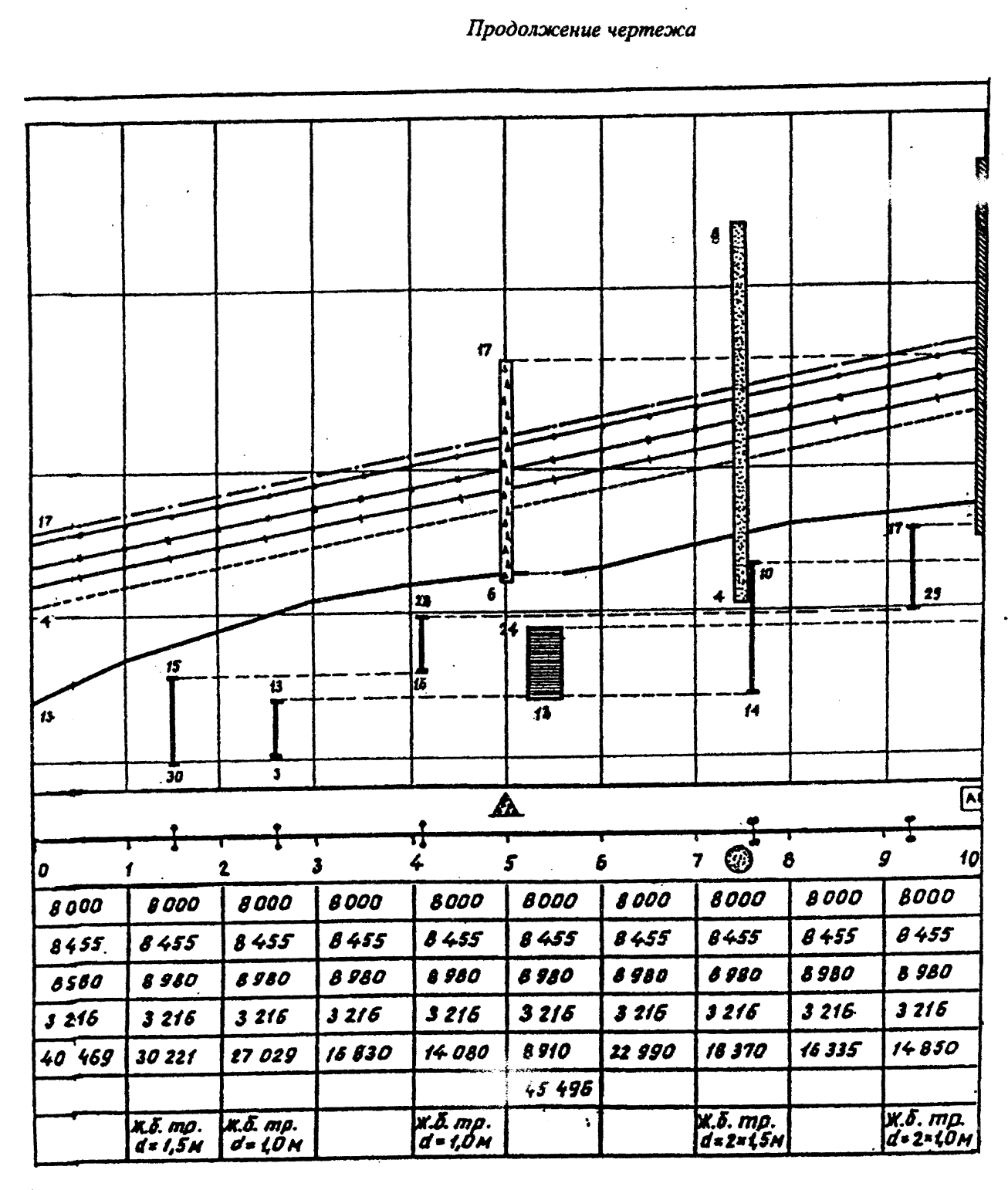

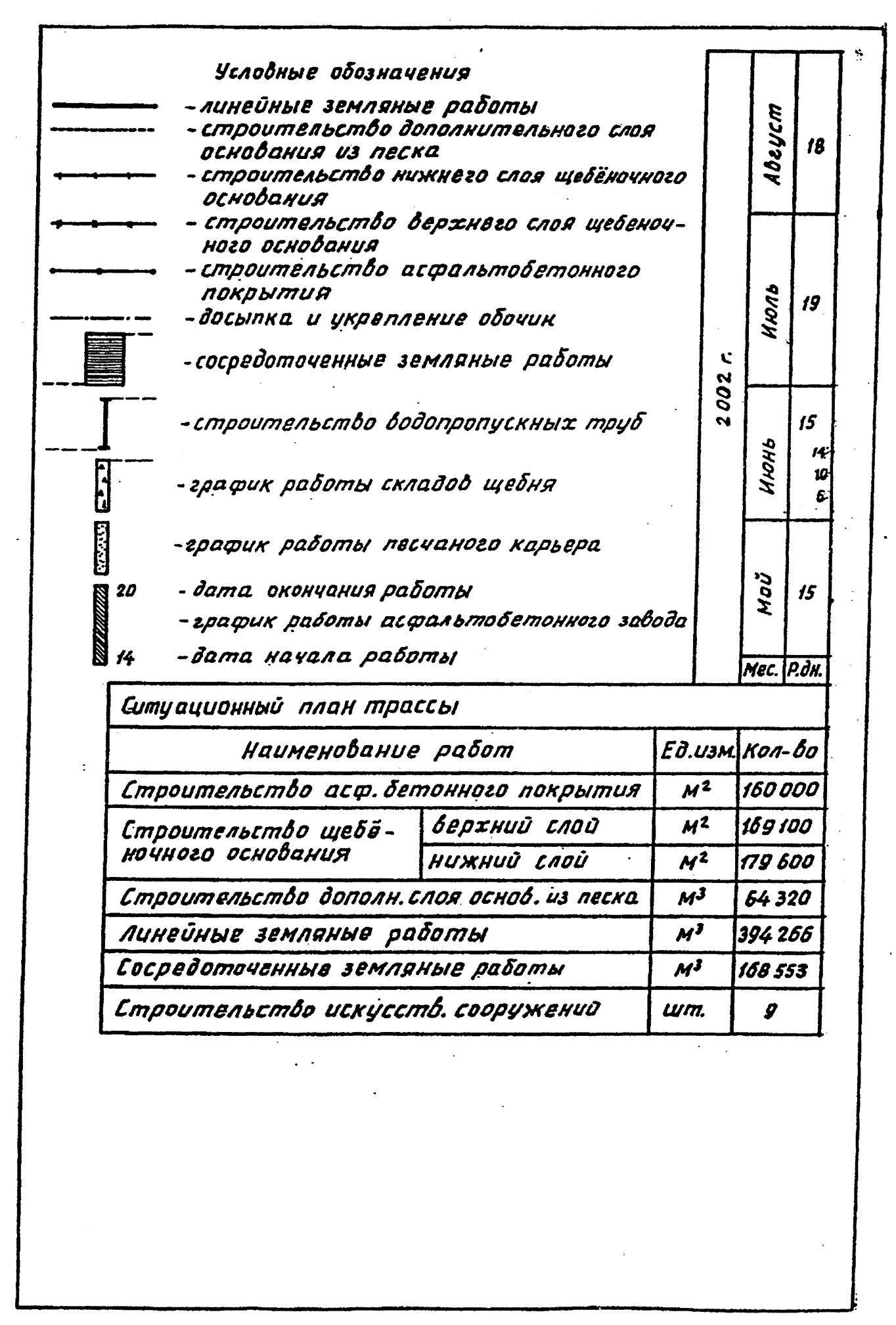

7. ПРОЕКТИРОВАНИЕ ЛИНЕЙНОГО КАЛЕНДАРНОГО ГРАФИКА	15

1 Вообще-то в каждом конкретном случае количество проходов катка по следу, необходимое для качественного уплотнения грунта земляного полотна, определяется путем пробного уплотнения. По понятным причинам мы лишены такой возможности, а потому принимаем количество проходов ориентировочно.

 В скобках указывается с точностью до 0,01 коэффициент использования машины (иногда его называют коэффициентом внутрисменной загрузки), суть которого была объяснена на стр.33

 Если особо не оговорено (в задании юта руководителем курсового проектирования), то марку скрепера можно назначать произвольно, независимо от марки скрепера на линейных земляных работах.

1 Выполняя этот расчет, надо постараться уйти от формализма. Грустно и смешно бывает читать рассуждения и расчеты автора, с усердием, заслуживающим более достойного применения, рассчитывающим на сколько от начала месяца удалено ... 1 мая.
