1. Определение расчетной мощности

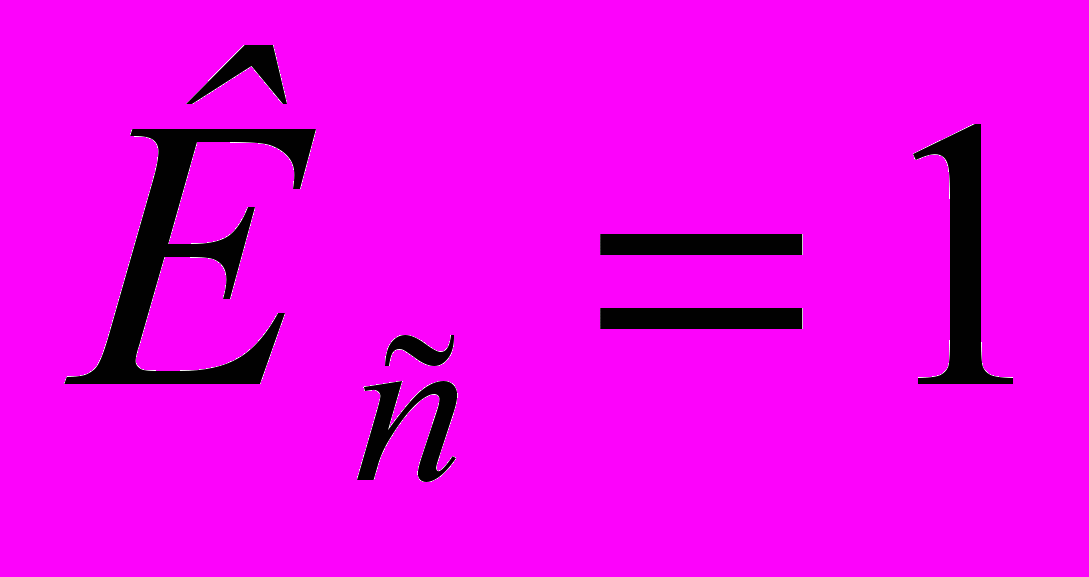

Коэффициент спроса:
Определение активной мощности:
Определение реактивной мощности:
Определение средневзвешенного tgj :
Определение расчетной электрической нагрузки:
2.. Расчет сечения кабеля и его выбор

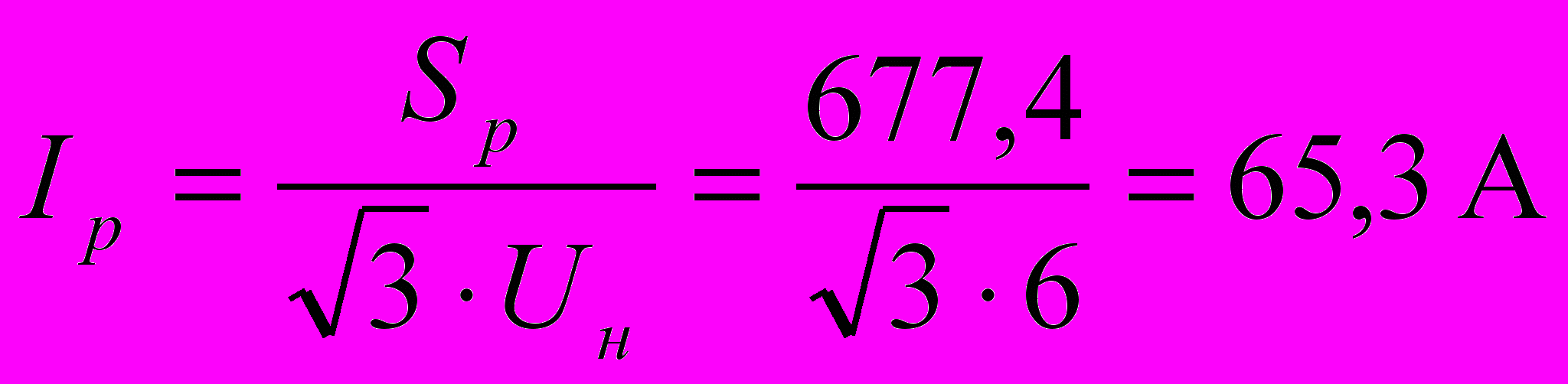

Определение расчетного тока в кабеле
.Выбор сечения кабеля по допустимому нагреву

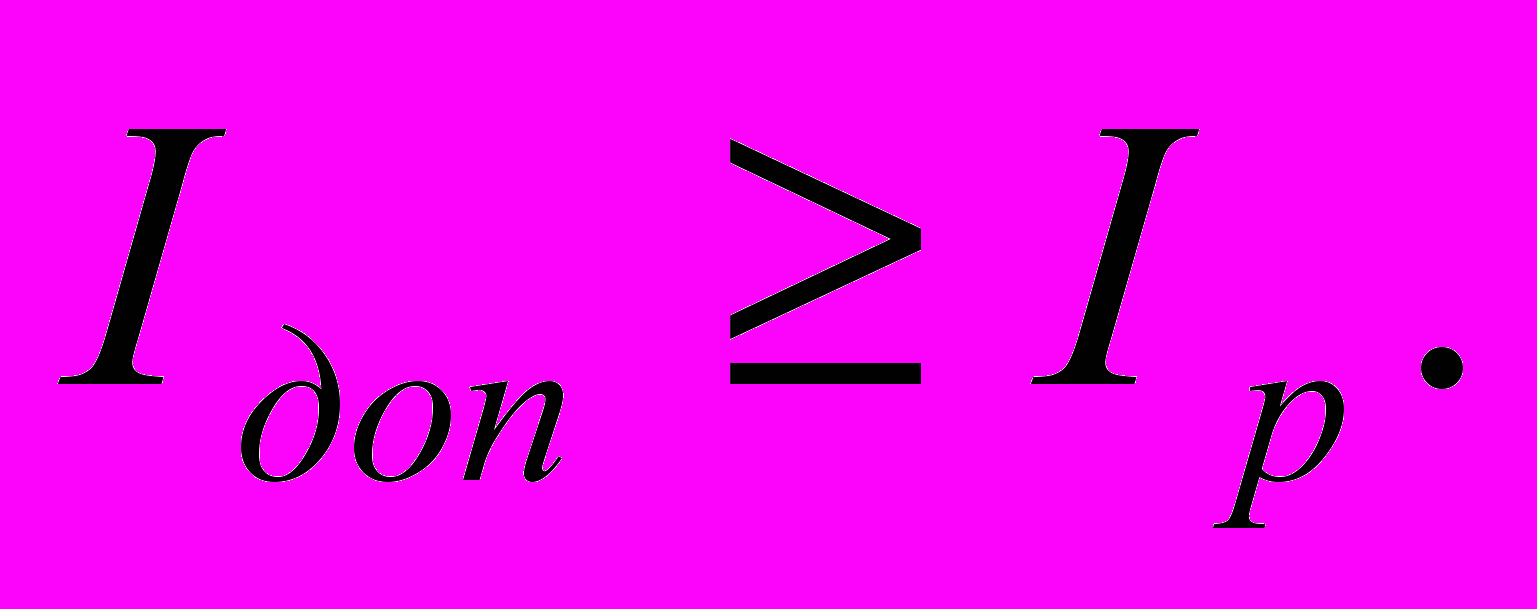

Выбор сечений кабелей по нагреву определяем исходя из условия:
Выбор сечений жил кабеля определяем по приложению 5 [12]:
= 16 мм2.Выбор сечений кабелей по экономической плотности тока

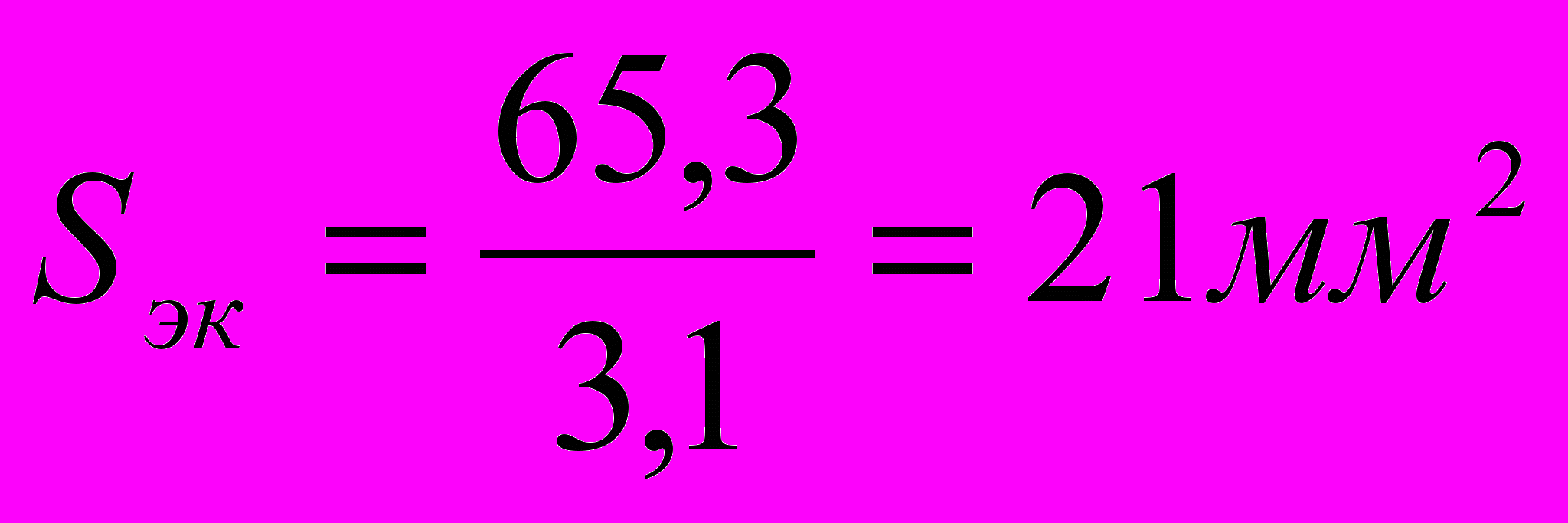

Выбор сечений кабелей по экономической плотности тока производим исходя из условия:
Принимаем по таблице 1.3.7. [11] кабель с алюминиевыми жилами, резиновой изоляцией, в бронированной оболочке с сечением равным 25 мм2.
Определение удельных сопротивлений кабеля
(по таблице 100 [11]).Определение истинных сопротивлений кабеля

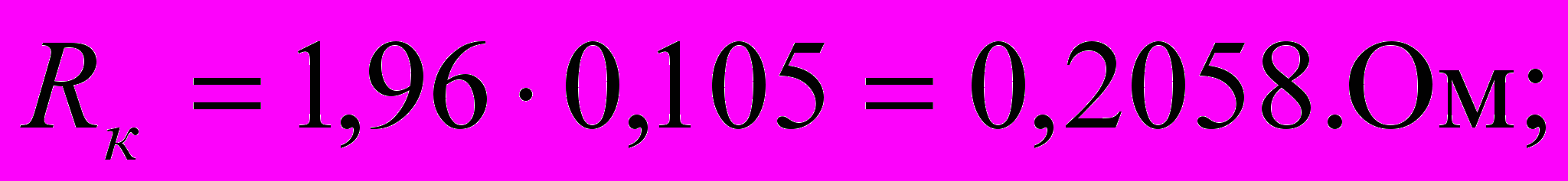

Истинные сопротивления выбранного кабеля определяем по формуле:
где: lk – длина кабеля в километрах.
Полное сопротивление:
3. Простейший расчёт токов короткого замыкания и токов уставки автоматических выключателей

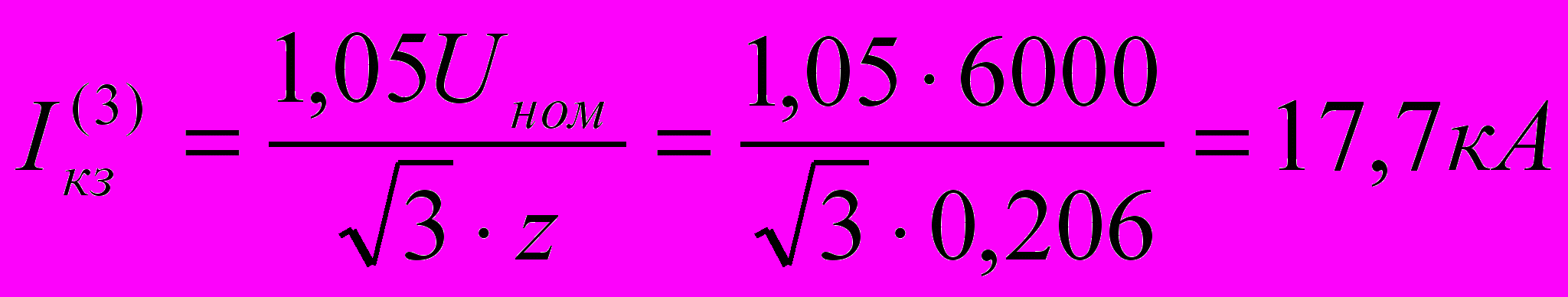

Причинами коротких замыканий являются технические повреждения изоляции её пробой из-за перенапряжения и старения, обрывы, ошибочные действия персонала и т.п. Вследствии замыканий в цепях возникают опасные для элементов сети токи, выводящие их из строя. Для надёжной работы электрооборудования проводим расчет токов трехфазного и двухфазного короткого замыкания:
;

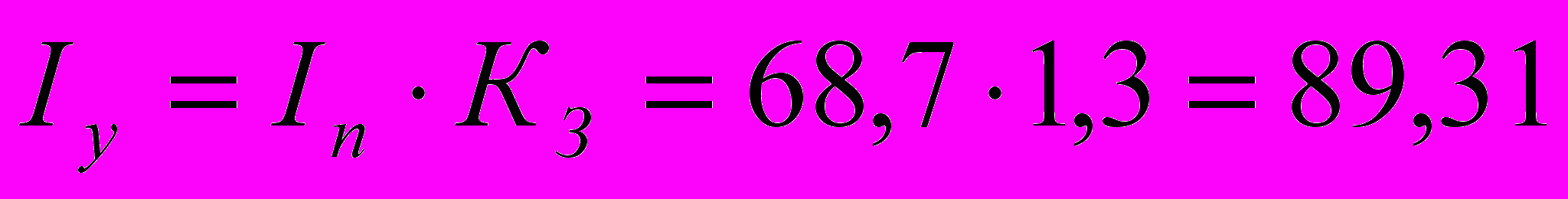

Уставку тока срабатывания реле автоматических выключателей или магнитных пускателей по пусковому и номинальному токам определяют по формуле:
,где КЗ – коэффициент запаса, КЗ = 1,3;
Iп – пусковой ток, А; Iп = Iн ,

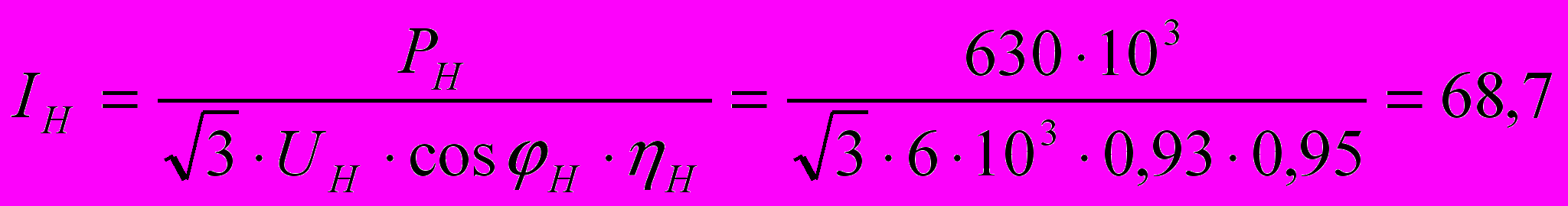

где Iн – номинальный ток, А
А;
А.РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
Основная:
- Конюхова Е.А. Электроснабжение объектов: Учебник для студентов СПО. - М.: Мастерство 2001г
- Балаков Ю.Н. и комп. Проектирование схем электроустановок. Учебное пособие для вузов. – 2-е изд., М.: Издательство МЭИ, 2006.
- Рокова Л.Д. и комп. Электрооборудование электрических станций и подстанций
- Мусаэлян Э.С. Наладка и испытание электрооборудования электростанций и подстанций: Учебник для техникумов, М.: Энергоатомиздат, 1986г.
- Макаров Е.Ф. Обслуживание и ремонт электрооборудования электростанций и сетей. Учебник. М. – Академия 2003г
Дополнительная
- Карташев И.И. и комп. Управление качеством электроэнергии. - ., М.: Издательство МЭИ, 2006.
- Крючков И.П. и комп. Короткие замыкания и несимметричные режимы электроустановок: учебное пособие для вузов. – М.: Издательство МЭИ, 2008.
- Акимова Н.А. Монтаж. Техническая эксплуатация эл. и электромеханического оборудования., М.– Мастерство 2002г
- Соколова Е.М. Электрическое и электромеханическое оборудование М.: Мастерство 2001г
- Рекус Г.Г. Электрооборудование производств: Справ. пособие. _М.: Высш. Шк. 2007.
- Балаков Ю.Н. Безопасностьнегоустановок в вопросах и ответах: Практическое пособие в двух частях. – М.: 2008.
- Сибикин, Ю.Д. Сибикин М.Ю. «Электробезопасность при эксплуатации электроустановок промышленных предприятий». Москва. ПрофОбрИздат. 2002г.,
- Сибикин, Ю.Д., Сибикин М.Ю. «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий». Москва. ПрофОбрИздат-2002г.
- Елкин В.Д., Елкина Т.В. «Электрические аппараты». Минск: изд-во «Дизайн ПРО», 2003г.
- Кацман М.М. Электрические машины М.: Высшая школа, 2002г.
- Москаленко В.В. Электрический привод - М.: Мастерство, 2001г
- Панфилов В.А. Электрические измерения. Учебник для СПО 2-е изд. – М.: Академия 2007г
- Шеховцев В.П. Электрическое и электромеханическое оборудование. Учебник –2-е изд.М.: ФОРУМ ИНФРА-М.2008
Справочники
- Электротехнических справочник: в 4 томах./Под общ. Ред профессороф МЭИ В.Г. Герасимова и др. – 9-е издание., стер. – М.: Издательство МЭИ, 2004.
- Панфилов А.И. Энговатов В.И. Настольная книга энергетика. М.: ЗАО «Энергосервис» 2007.
- Мусаэлян Э.С. Справочник по наладке электрооборудованиявторичных цепей станций и подстанций., М.: Энергоатомиздат, 1984г.
- Варварин В.К. и комп. Справочник по наладке электрооборудования. М.: Россельхозиздат. 1979г.
- Справочник по наладке электроустановок. Под ред. А.С. Дорофеюка, А.П.Хечумяна. М., «Энергия» 1977г.
- Кацман М.М. Справочник по электрическим машинам М.: Академия 2005г
- Кисаримов Р.А. Наладка оборудования. Справочник. – М.: ИП РадиоСофт, 2003г.
- Мусаэлян Э.С. Наладка и испытание электрооборудования электростанций и подстанций: Учебник для техникумов, М.: Энергоатомиздат, 1986г.
- Сибикин, Ю.Д. Сибикин М.Ю. Справочник по эксплуатации электроустановок промышленных предприятий. -5-е изд., исп. И доп.- М.: Высш. Шк. 2002г.
- Кисаримов Р.А. Ремонт электрооборудования. Справочник. – М.: ИП РадиоСофт. 2006.
