ИCCЛЕДОВАТЕЛЬСКИЙ РЕАКТОР ДЛЯ ЦЕНТРОВ ЯДЕРНЫХ
ИССЛЕДОВАНИЙ
Р.П. Куатбеков, В.А. Лукичёв, С.В. Осипович, С.А. Соколов, И.Т. Третьяков,
В.И. Трушкин
Открытое акционерное общество "Ордена Ленина научно-исследовательский и
конструкторский институт энерготехники имени Н. А. Доллежаля"
(ОАО «НИКИЭТ»),
ул. Малая Красносельская, д. 2/8, г. Москва, Российская Федерация, 107140
Реферат
ОАО "НИКИЭТ" разрабатывает конкурентоспособный на международном рынке исследовательский реактор (ИР) с топливом пониженного обогащения.
В качестве потенциальных заказчиков рассматриваются, прежде всего, страны Юго-Восточной Азии, Африки, Латинской Америки, СНГ, а также некоторые европейские страны. Для удовлетворения потребности государств, желающих развивать ядерные технологии, разрабатываются технические предложения типовых ИР в составе центров ядерных исследований (ЦЯИ).
Разрабатываемые ИР должны иметь конкурентоспособные потребительские параметры и обеспечивать широкий круг исследований по различным направлениям научно-исследовательских и прикладных работ.
На основе анализа современных и перспективных направлений использования ИР и потребностей зарубежного рынка разрабатываются варианты ИР бассейнового типа с серийно производимым топливом на уране низкого обогащения.
Введение
В начале этого века тенденция к сокращению количества действующих в мире исследовательских реакторов (ИР), четко проявившаяся в конце прошлого века, меняется на тенденции сохранения их количества и возрастанию интереса к созданию новых установок, в т.ч. в странах, не имеющих атомной инфраструктуры.
Очевидно, развитие ИР не будет таким интенсивным, как это было в 60-е годы прошлого века, однако они остаются до сих пор самым дешевым и доступным источником нейтронов высокой интенсивности и потому еще длительное время будут сохранять интерес для экспериментаторов.
В большинстве ИР используется уран с обогащением более 20 %, т. е. ВОУ, опасность несанкционированного использования которого представляет реальную угрозу. В мире ведутся работы по снижению обогащения урана в топливе ИР до уровня менее 20% по содержанию урана-235, т. е. НОУ-топлива. Несмотря на известный прогресс, достигнутый в этом направлении, многие вопросы остаются нерешенными до сих пор, и конечная цель – исключение ВОУ из использования в топливе гражданских ИР, пока не достигнута.
1. Цели и направления НИОКР
ОАО "НИКИЭТ" в рамках реализации Федеральной Целевой Программы «Национальная технологическая база» со сроком действия 2007 – 2011 гг. и при выполнении собственных НИОКР активно работает в направлении:
- участия в комплексе работ по разработке и созданию отечественного конкурентоспособного НОУ-топлива;
- обеспечивает разработку технических предложений конструкций будущих ИР (мощностью от 1 МВт до 25 МВт), ориентированных на потенциального заказчика за рубежом.
В этих условиях разработка достаточно проработанных предложений по мощностному ряду ИР, которые могут быть представлены потенциальному зарубежному заказчику, позволит не только сохранить компетенцию отечественных специалистов, но и существенно повысить шансы на успех в будущих тендерах.
В качестве потенциальных заказчиков ИР и центров ядерных исследований (ЦЯИ) рассматриваются, прежде всего, страны Юго-Восточной Азии, Африки, Латинской Америки, СНГ, а также некоторые европейские страны.
Разрабатываемые ИР должны иметь конкурентоспособные потребительские параметры и обеспечивать широкий круг исследований по направлениям:
- ядерная физика,
- физика твёрдого тела,
- радиационное материаловедение,
- нейтронно-активационный анализ вещества,
- нейтронная радиография различных изделий,
- радиационное легирование кремния, производство изотопов для медицинских
и промышленных целей (99Мо, 131I, 125I, 35S, 32P, 90Y, 166Ho, 60Co, 153Sm, 192Ir).
ИР могут быть использованы как учебные установки и источники нейтронов для каналов нейтронной терапии.
2. Принципы проектирования перспективных исследовательских реакторов
При разработке новых ИР для исследовательских центров в других странах в соответствии с международными нормами необходимо ориентироваться на перечисленные ниже концептуальные положения и принципы проектирования перспективного ИР для научно-исследовательских центров.
2.1. Надежность:
- использование технических решений и оборудования, проверенных в ходе эксплуатации реакторов в РФ и за рубежом;
- выбор расхода и перепада давления теплоносителя на активной зоне (а.з.) обеспечивает запас до температуры начала кипения и допустимое значение показателя теплотехнической надежности;
2.2. Безопасность:
- размещение активной зоны в бассейне под большим уровнем воды;
- конструкция реактора обеспечивает сохранение залива активной зоны водой при возникновении течи в трубопроводах;
- контроль, сбор и возврат протечек воды в бассейн в аварийных ситуациях;
- отсутствие поверхностного кипения на поверхностях твэлов и элементов активной зоны;
- достаточная эффективность РО СУЗ;
- пассивные системы безопасности;
- отрицательные реактивностные обратные связи;
- наличие бериллия в отражателе для обеспечения надёжного управления реактором при пуске;
- применение референтных ТВС ИРТ-4М, ВВР-М2 и новых перспективных ТВС ВВР-КН с НОУ-топливом;
2.3. Эффективность:
- высокий уровень плотности потока нейтронов в экспериментальных устройствах реактора;
- глубокое выгорание топлива в выгружаемых сборках;
- высокое «качество реактора» по тепловым нейтронам (Ф/N);
- многообразие экспериментальных объемов;
2.4. Гибкость:
- возможность реализации различных компоновок активной зоны реактора;
- возможность варьирования количества и месторасположения экспериментальных каналов;
2.5. Простота:
- удобство обслуживания реактора и проведения перегрузочных работ благодаря размещению хранилища кассет в бассейне реактора.
3. Достигнутые результаты НИОКР
3.1. Разработка технических предложений исследовательских реакторов трех уровней мощности
На первом этапе деятельности ОАО "НИКИЭТ" в этом направлении был определён востребованный на международном рынке мощностной ряд перспективных ИР, состоящий из трёх базовых конструктивных решений для уровней тепловой мощности 1, 10, 20 МВт, и разработаны технические предложения вышеуказанных ИР.
Были рассмотрены реакторы бассейнового типа с принудительной циркуляцией теплоносителя через активную зону. В качестве теплоносителя, замедлителя, торцевого отражателя и радиационной защиты используется деминерализованная вода.
Выбор бассейнового типа реактора вполне оправдан длительной историей безопасной и эффективной работы таких установок. Имея высокие параметры безопасности, бассейновые реакторы позволяют в то же время обеспечивать высокие плотности потоков тепловых нейтронов, достаточные для проведения практически всех исследований, в которых используются тепловые нейтроны.
Расчётным путём выбраны компоновки активных зон (см. рисунки 1-5), обеспечивающих оптимальные потребительские характеристики (см. таблицу 1) при лучшем соответствии «уровень мощности реактора – тип используемой ТВС».
3.2. Конструктивные особенности исследовательских реакторов трех уровней мощности
Каждый реактор размещен в бетонном защитном массиве здания и включает в себя стальной бак, являющийся наружной оболочкой бассейна, активную зону, бериллиевый отражатель, исполнительные органы системы управления и защиты (СУЗ), каналы ионизационных камер, верхнее защитное перекрытие, шиберы горизонтальных каналов и экспериментальные устройства. В пределах бассейна реактора также располагается временное хранилище облучённых ТВС. Использование бассейновой конструкции реактора позволяет значительно упростить операции загрузки в активную зону ТВС и облучаемых образцов и выгрузки их из активной зоны.
Особенностью реакторов мощностью 10 и 20 МВт является нижнее расположение ИМ СУЗ под опорной плитой реактора в герметичном кожухе в подреакторном помещении. Это позволит освободить пространство над а. з. для ведения экспериментальных и транспортно-перегрузочных работ. РО СУЗ приводятся в движение шаговыми двигателями. В целях безопасности конструкцией предусмотрено наличие защиты от протечек.
Трехмерные модели реакторов представлены на рисунках 6-8.

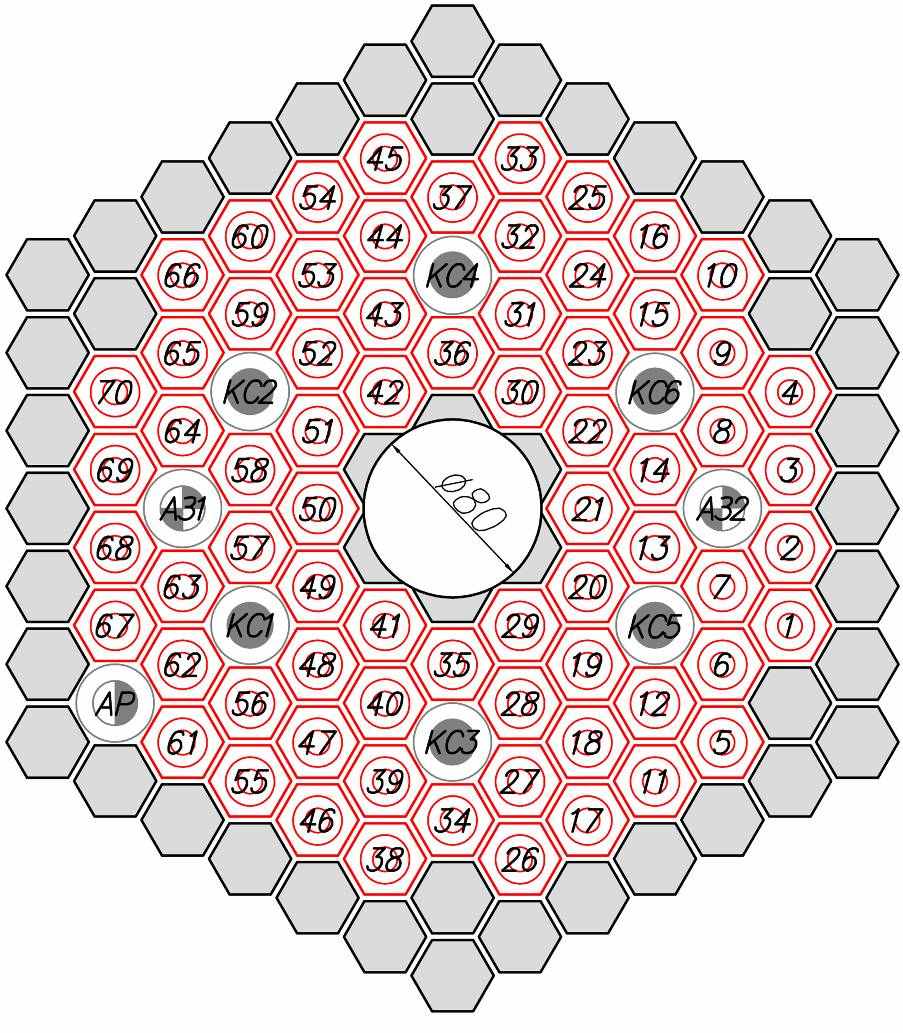

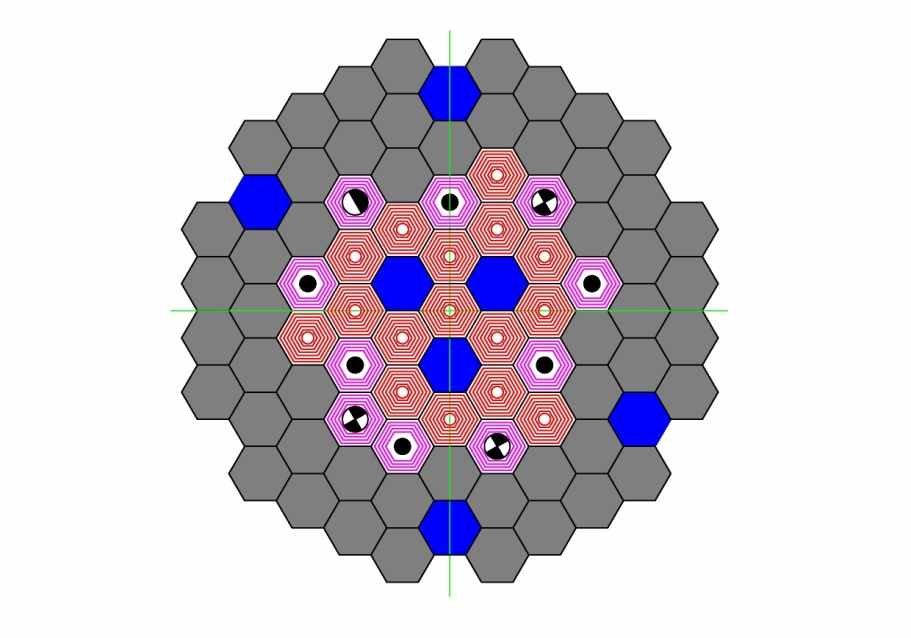

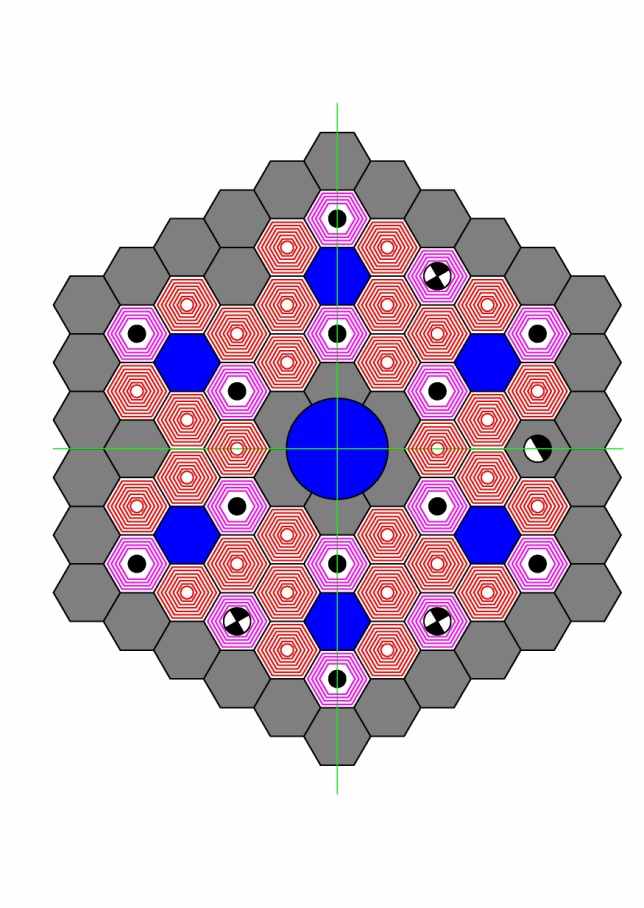

 Рисунок 1. Картограмма а.з. ИР 1 МВт с ТВС ВВР-М2 |  Рисунок 2. Картограмма а. з. ИР 10 МВт с ТВС ВВР-КН |  Рисунок 4. Картограмма а. з. ИР 20 МВт с ТВС ВВР-КН |

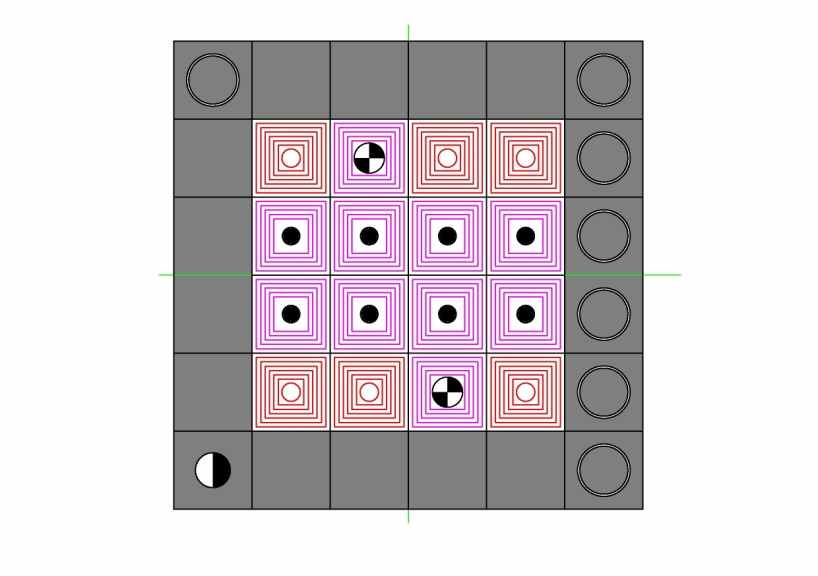

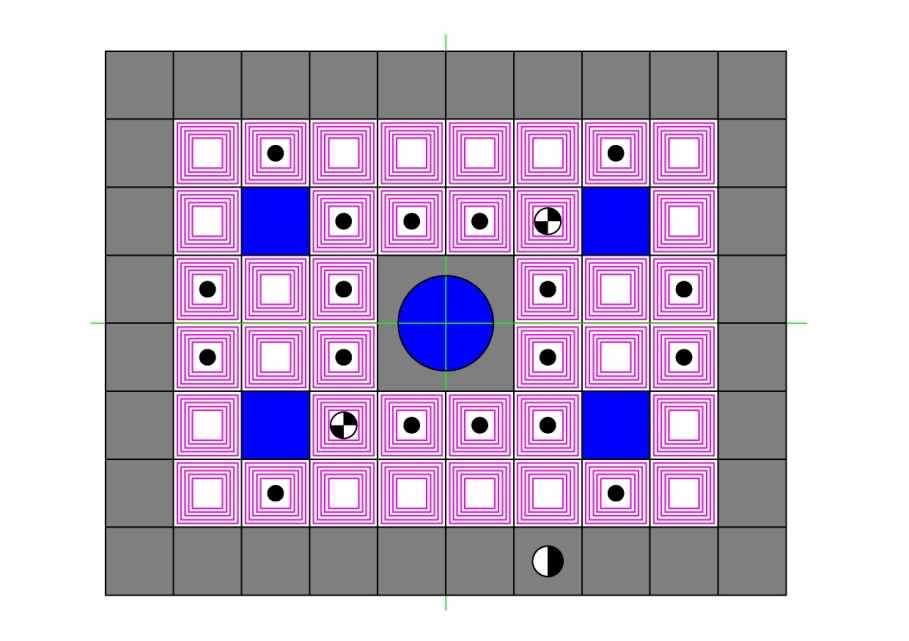

 Рисунок 3. Картограмма а. з. ИР 10 МВт с ТВС ИРТ-4М |  Рисунок 5. Картограмма а. з. ИР 20 МВт с ТВС ИРТ-4М |
Таблица 1. Характеристики активных зон исследовательских реакторов
| № п/п | Наименование параметра | ИР 1МВт | ИР 10 МВт | ИР 20 МВт | ||
| | Тип ТВС | ВВР-М2 | ИРТ-4М | ВВР-КН | ИРТ-4М | ВВР-КН |
| | Тепловая мощность, МВт | 1 | 10 | 10 | 20 | 20 |
| | Количество ТВС в активной зоне | 70 | 16 | 26 | 40 | 45 |
| | Высота активной зоны, мм | 600 | 600 | 600 | 600 | 600 |
| | Обогащение топлива по U 235, % | 19,7 | 19,7 | 19,7 | 19,7 | 19,7 |
| | Максимальное значение плотности потока тепловых (Е <0,625 эВ) нейтронов, 10 14 см -2c -1: в активной зоне в бериллиевом отражателе | 0,44 | 3,2 | 3,3 | 4,1 | 4,6 |
| 0,2 | 2 | 2 | 1,4 | 1,2 | ||
| | Плотность потока нейтронов в быстрых (Е> 0,82 МэВ) | - | 3,8 | 3,7 | 6 | 9 |
| - | 0,03 | 0,03 | 0,03 | 0,1 | ||
| | Плотность потока нейтронов на выходе из горизонтальных каналов, 10 10 см 2c -1: тепловых (Е <0,625 эВ) быстрых (Е > 0,82 МэВ) | 0,1-0,15 | 0,8-1,3 | 0,8-1,3 | 1,2-2 | 0,6-1,8 |
| 0,1-0,12 | 0,004-0,05 | 0,004-0,05 | 0,01-0,08 | 0,003-0,034 | ||
| | Плотность потока тепловых (Е <0,625 эВ) нейтронов в местах расположения каналов пневмопочты, 10 13 см -2c -1: | 0,02 | 0,2 | 0,2 | 0,4 | 1,2 |
| | Количество горизонтальных экспериментальных каналов (ГЭК) | 4 | 4 | 4 | 4 | 4 |
| | Количество вертикальных экспериментальных каналов (ВЭК) | 4 | до 25 | до 24 | до 20 | до 17 |
| | Поглотитель исполнительных органов СУЗ: | B4C | B4C | B4C | B4C | B4C |
| | Количество регулирующих органов, в т.ч. - компенсирующий орган (РО КО) - орган автоматического регулирования (РО АР) - орган аварийной защиты (РО АЗ) | 9 | 11 | 10 | 21 | 16 |
| 6 | 8 | 6 | 18 | 12 | ||
| 1 | 1 | 1 | 1 | 1 | ||
| 2 | 2 | 3 | 2 | 3 | ||
| | Температурный эффект, %K/K | -0,5 | -0,3 | -0,3 | -0,2 | -0,15 |
| | Среднее выгорание топлива в выгружаемой ТВС, % | 50 | 50 | 50 | 50 | 50 |
| | "Качество реактора" по тепловым нейтронам (Ф/N), 1/см2сВт | 4,4107 | 3,2107 | 3,3107 | 2,05107 | 2,3107 |

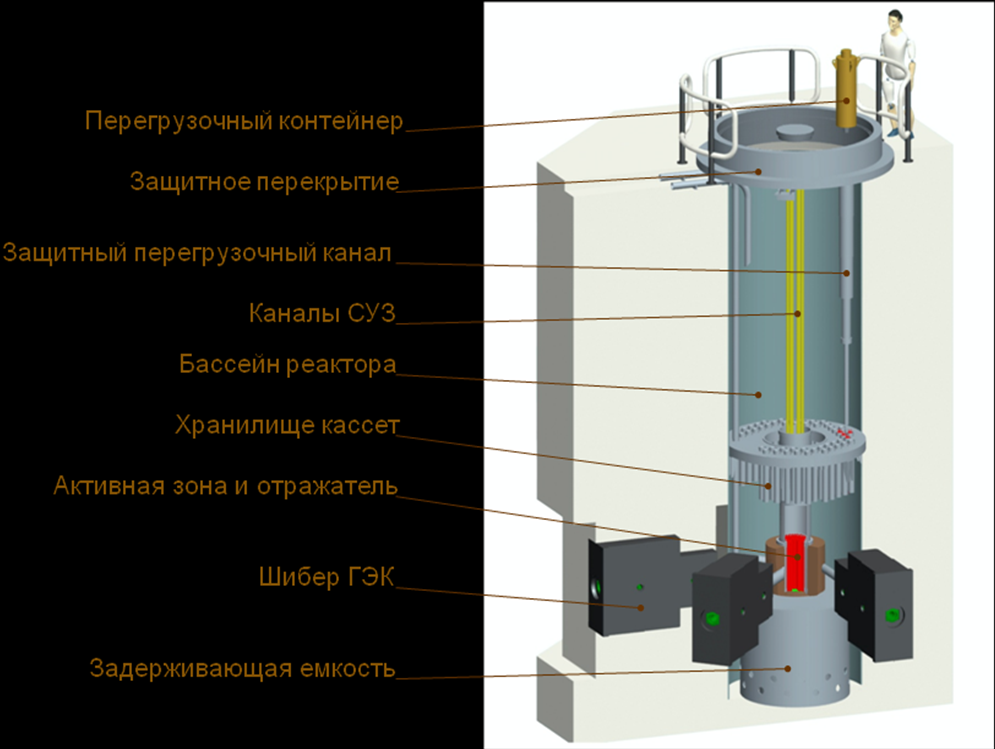

Рисунок 6. Трехмерная модель ИР мощностью 1 МВт

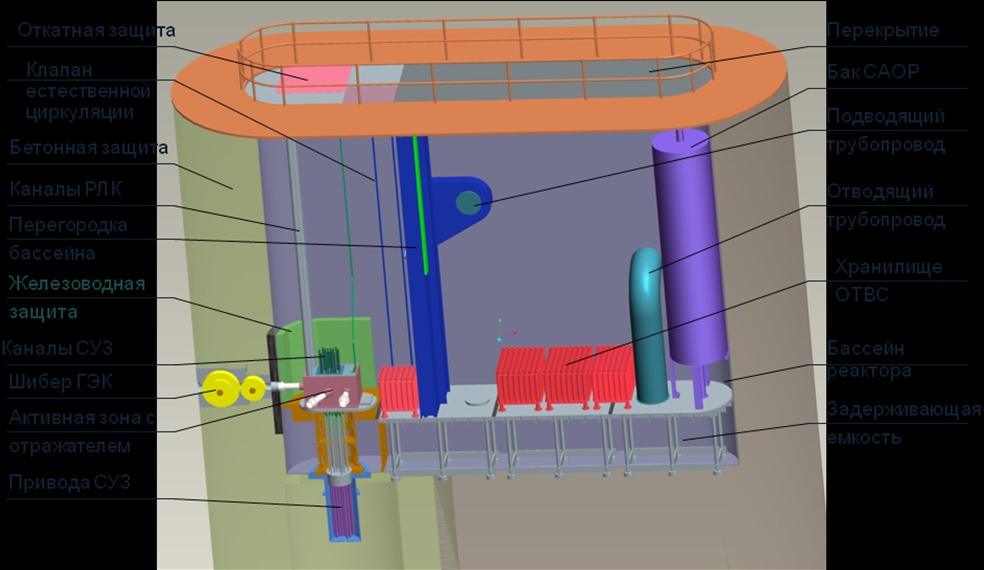

Рисунок 7. Трехмерная модель ИР мощностью 10 МВт

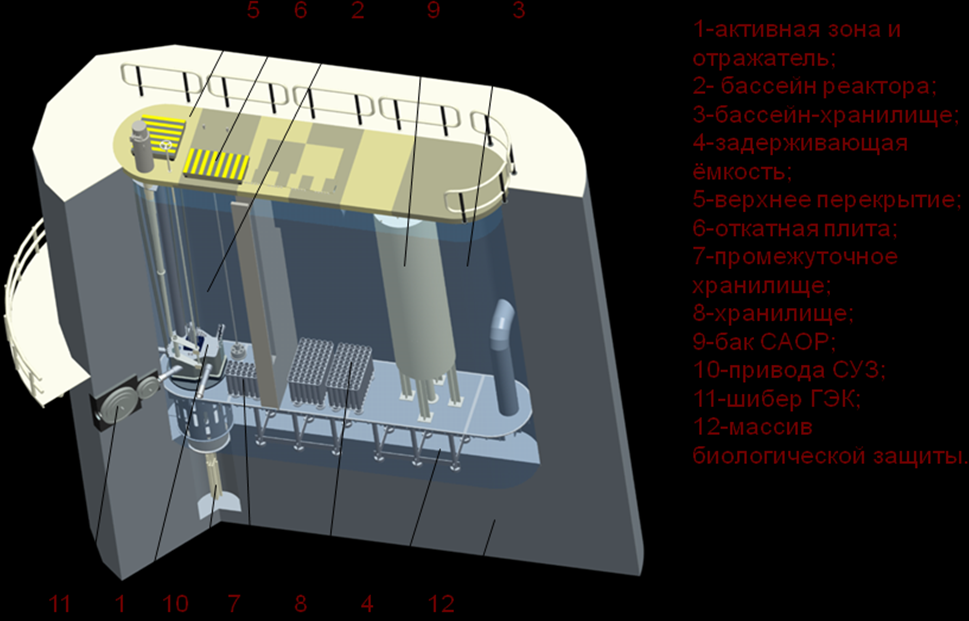

Рисунок 8. Трехмерная модель ИР мощностью 20 МВт
4. Дальнейшее развитие проектов перспективных исследовательских реакторов в составе ЦЯИ
Выполненные разработки явились первым шагом на пути продвижения экспортных предложений ОАО "НИКИЭТ" по тематике ИР и требуют продолжения и расширения проектно-конструкторских проработок.
Согласно планам НИОКР на 2011г. на основе проведенных на первом этапе работ, анализа современных и перспективных направлений использования ИР и потребностей зарубежного рынка разрабатываются два варианта ИР бассейнового типа в составе ЦЯИ: с естественной циркуляцией теплоносителя через активную зону малой мощности (до 1 МВт) и с принудительной циркуляцией теплоносителя, масштабируемый по мощности (10 20 МВт). В разрабатываемых ИР используется серийно производимое, подтвердившее высокую надёжность топливо на уране низкого обогащения: ТВС ВВР-М2 для ИР мощностью до 1 МВт и ИРТ-4М для ИР мощностью 10-20 МВт.
В объеме технических предложений реакторных установок (РУ) с водо-водяным бассейновым ИР малой и средней мощностей разрабатываются инженерно-конструктивные решения реакторов, включая компоновки активных зон и отражателя, схемы их охлаждения, системы обращения с облученными изделиями, принципиальные схемы РУ, а также определяется стоимость разработки проектной документации, изготовления оборудования, сопровождения сооружения и ввода в эксплуатацию РУ.
В таблице 2 приведены основные потребительские характеристики активных зон разрабатываемых в настоящий момент исследовательских реакторов.
5. Создание базовых проектов ЦЯИ с перспективными исследовательскими реакторами
Дальнейшая деятельность в этом направлении направлена на создание проектов ИР в составе центров ядерных исследований, ориентированных по комплексу решаемых задач на конкретные потребности потенциальных зарубежных заказчиков. Наработанные материалы составляют основу для последующих этапов развития базовых проектов ЦЯИ:
- выбор комплектации экспериментальных установок и лабораторий, входящих в состав ЦЯИ;
- определение состава, научно-производственного, технологического и инфраструктурного обеспечения изотопного производства, производства радиационного легирования кремния, обеспечения материаловедческих исследований;
- оценка стоимости научно-производственного, технологического и инфраструктурного обеспечения ЦЯИ в соответствии с функциональным назначением;
- совместная разработка с проектной организацией проектных материалов ЦЯИ.
Таблица 2. Характеристики активных зон исследовательских реакторов
| Наименование параметра | Значение параметра для ИР | |
| Тип ТВС | Трубчатого типа, НОУ (UO2 + Al, 19,7 % по 235U) | |
| Тепловая мощность, МВт | ≤ 0,5 | 10-20 |
| Высота активной зоны, мм | 600 | 600 |
| Отражатель | бериллий | |
| Замедлитель | деминерализованная вода | |
| Теплоноситель | ||
| Циркуляция | естественная | принудительная, сверху вниз |
| Максимальная плотность потока тепловых нейтронов в активной зоне, 10 14 см -2c -1, не менее | 0,2 | 3,2 |
| Максимальная плотность потока тепловых нейтронов в отражателе, 10 14 см -2c -1, не менее | 0,1 | 2 |
| "Качество" ИР - приведённая на единицу мощности плотность потока тепловых нейтронов, 10 14 (1/(см2×с))/МВт | около 0,4 | 0,32 |
| Количество горизонтальных экспериментальных каналов | 4 | 4-5 |
| Количество вертикальных экспериментальных каналов | 4 | ≤ 24 |
| Среднее выгорание топлива в выгружаемой ТВС, % | 50 | 50 |
