13.8Пропуск¾¾ ××× ¾¾Символ (три точки) используют в схемах для отображения пропуска символа или группы символов, в которых не определены ни тип, ни число символов. Символ используют только в символах линий или между ними. Он применяется главным образом в схемах, изображающих общие решения с неизвестным числом повторений.КомментарийСимвол используют для добавления описывающих комментариев или пояснительных записей в целях объяснения или примечаний. Пунктирные линии в символе комментария связаны с соответствующим символом или могут обводить группу символов. Текст комментариев или примечаний должен быть помещен около ограничивающей фигуры. Пример.Примеры выполнения схем

Ниже приведены примеры выполнения схем с использованием графических символов и правил регламентируемым стандартом:

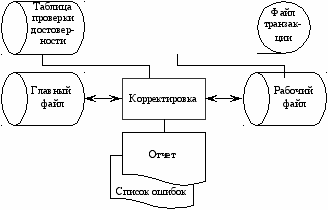

5.1. Схема данных.

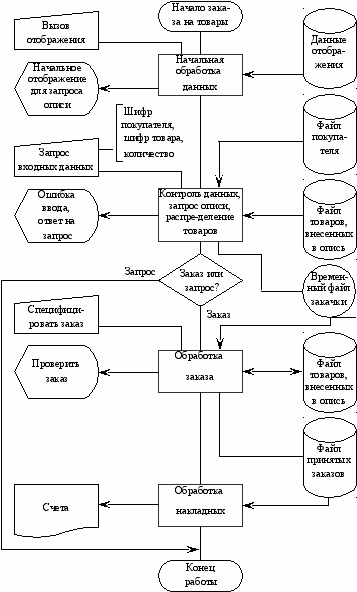

Рис. 18.1. Схема данных

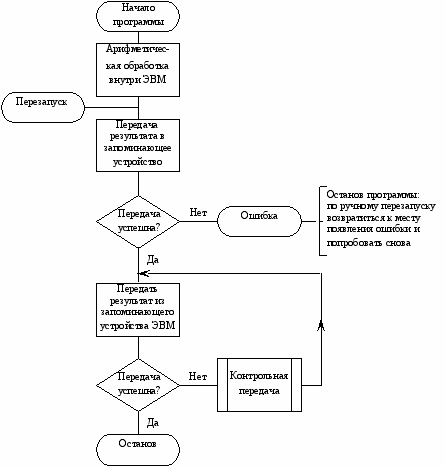

Рис. 18.2. Схема программы, пример 1

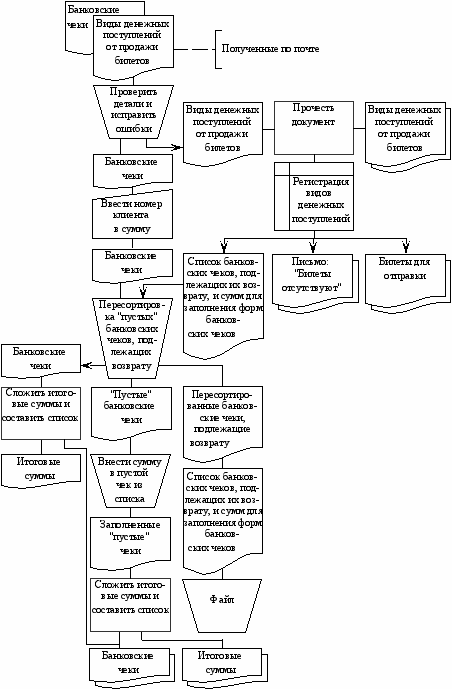

Рис. 18.3. Схема программы, пример 2

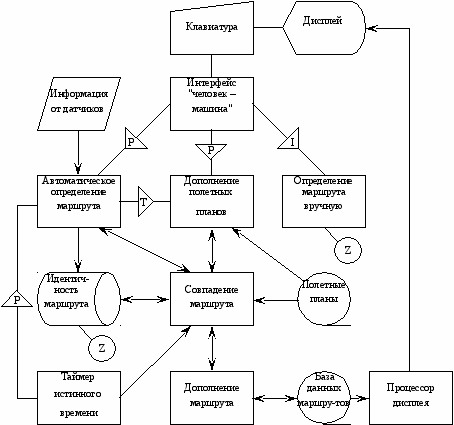

Рис. 18.4. Схема работы системы




– передача управления (постоянная);

– передача управления (временная);

– передача управления (прерывание).

Рис. 18.5. Схема взаимодействия программ



Рис. 18.6. Схема ресурсов системы

14Применение информационных технологий на рабочем месте пользователя, автоматизированное рабочее место, электронный офис.

14.1Автоматизация офиса

Из всех видов технологий информационная технология сферы управления предъявляет самые высокие требования к человеческому фактору, оказывая принципиальное влияние на квалификацию специалиста, содержание его труда, физическую и умственную нагрузку, профессиональные перспективы и уровень социальных отношений. Оптимальная информационная технология, обладающая высокой гибкостью, мобильностью и адаптивностью к внешним воздействиям, является непременным условием повышения эффективности управленческого труда в любом офисе.

В системах делопроизводства доля информации, представленной на бумажных носителях, в последнее время сократилась благодаря интенсивному развитию:

современных технологий работы с документами;

средств автоматизированного ввода документов (в том числе и рукописных) в компьютер;

текстового и даже графического видов обработки документов, позволяющих просто и оперативно вносить в них изменения;

систем электронной транспортировки;

доступа к справочной информации через базы данных и др.

Главным условием успешной профессиональной деятельности офисного работника становится умение использовать компьютерные средства обработки информации. Поскольку при автоматизации происходит перераспределение труда из областей деятельности, требующих более низкой квалификации в области, требующие более высокой квалификации, только наработка огромного технологического потенциала создает предпосылки для абсолютного роста производительности труда.

К офисным задачам можно отнести следующие: делопроизводство, управление, контроль управления, составление отчетов, поиск информации, ввод и обновление информации, составление расписаний, обмен информацией между отделами офиса, между офисами предприятия и между предприятиями. В перечисленных выше задачах выполняется ряд стандартных типовых процедур, а именно:

обработка входящей и исходящей информации (чтение и ответы на письма, написание отчетов, циркуляров и прочей документации, которая может включать также рисунки и диаграммы);

сбор и последующий анализ данных (отчетность за определенные периоды времени по различным подразделениям в соответствии с различными критериями выбора);

хранение поступившей информации (быстрый доступ к информации и поиск необходимых данных),

Решение перечисленных задач требует выполнения следующих условий:

работа между исполнителями должна быть скоординирована;

движение документов должно быть по возможности оптимизировано;

должна быть предоставлена возможность взаимодействия подразделений в рамках офиса и офисов в рамках объединения.

С помощью автоматизированной информационной технологии управления можно реализовать, как минимум, три важнейших этапа обработки и использования офисной информации: 1) учет; 2) анализ; 3) принятие решений.

К офисам, основным видом продукции которых является информация (документы), можно отнести офисно-бухгалтерские подразделения, страховые компании, пенсионные фонды, издательства, рекламные конторы, банки, конструкторские бюро, консалтинговые фирмы, налоговые службы и т. п. Работа исполнителей в таких офисах связана со значительными эмоциональными перегрузками ввиду монотонности труда и большого психологического напряжения.

Различные управленческие структуры верхних уровней, диспетчерские службы, конторы по сбыту продукции занимаются в основном выработкой решений. При этом преобладают интуитивный, субъективный подход и в значительной мере коллективный характер труда при высоком уровне деловых коммуникаций. Для каждой предметной области сохраняются индивидуальные черты .делового процесса принятия решений.
