Лекция. Современные виды оргтехники. Использование оргтехники и ПО в зависимости от автоматизированного рабочего места.

Классификация современных средства оргтехники

Описание современных средств оргтехники. Деление по области предназначения:

1. Коммуникационные (телефон (проводной, сотовый), факс, электронная почта);

2. Электронные (персональный компьютер);

3. Печатающие (печатная машинка, принтер);

4. Множительные (копировальный аппарат, сканер)

5. Презентационные (overhead, multi-media проектор)

6. Многофункциональные устройства (сканер-принтер-копир, сканер-факс-копир в одной упаковке).


1. Телефонная связь

Телефоны делятся по своему расположению – на стационарные и носимые, по системе связи – на проводные и радиотелефоны. Проводные телефоны могут комплектоваться носимой трубкой радиотелефона для свободного перемещения в границах здания.

Проводные телефоны являются основным средством связи в рамках офиса. Они подключаются к АТС с помощью кабеля. АТС бывают аналоговые (релейного типа, старого образца) и цифровые. Последние предоставляют абоненту значительно больше услуг. Если на первых возможен только импульсный набор номера (цифра номера передается от телефона к станции длительностью сигнала (импульса)), то на цифровых АТС возможен также и тональный набор (цифра номера передается тоном сигнала), что повышает скорость соединения.

При небольшой загруженности офисных линий возможна установка мини-АТС в рамках офиса или фирмы. В этом случае требуется несколько входящих кабелей от АТС, которые подсоединяются к мини-АТС и уже она распределяет звонки по свободным каналам. Мини-АТС также бывают аналоговые и цифровые. Если первая требует постоянного присутствия секретаря, то вторые чаще всего программируемые. В них коммутация выполняется либо любым из участников внутренней сети, либо по тоновому набору вызывающего.

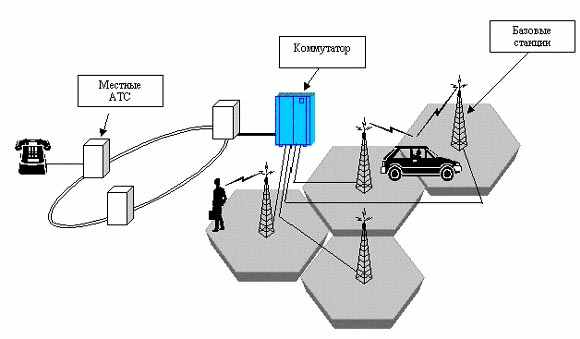

Мобильная связь - это любая радиосвязь, позволяющая абоненту пользоваться ею без привязки к конкретному месту: сотовая, транковая (или транкинговая), пейджинговая, радиотелефоны, радиоудлинители, рации и т.д. Сотовая связь - разновидность мобильной связи, организованная по принципу сот или ячеек (cells), путём размещения базовых станций (БС) (Base Transceiver Station), которые покрывают локальную территорию. Совокупность локальных территорий составляет зону обслуживания (ЗО) Оператора. Уровень сигнала в конкретном месте зависит от близости к БС, рельефа местности, застройки, индустриальных помех и других факторов. Сигнал с БС передаётся на коммутатор и обрабатывается им.

Стандарты сотовой связи

Стандарт сотовой связи - это система технических параметров и соглашений для обеспечения функционирования системы сотовой связи. В России приняты 4 стандарта сотовой связи.



NMT-450i (Nordic Mobile Telephone) - старый аналоговый стандарт. Все российские NMT-Операторы образуют сеть СоТел (сотовый телефон России). Бытует мнение, что качество NMT-связи плохое. Это не так. Качество связи - это понятие комплексное: зона покрытия, чувствительность, лёгкость дозвона, качество звука, устойчивость соединения и т.д., поэтому качество связи надо рассматривать по отдельным параметрам. Все эти параметры у NMT-450i не хуже (как минимум), чем у цифровых стандартов. Иногда ругают NMT-звук, но он не плохой, он просто другой. Но сам звук более естественный, "живой" и насыщенный по сравнению с цифровыми стандартами, нет цифрового "бульканья", "кваканья" и провалов при неправильной оцифровке звука. Если при плохой аналоговой связи как-то можно понять собеседника, даже сквозь треск и шум, а вот при плохой цифровой связи, при выпадении фреймов и неправильной оцифровке звука иногда понять нельзя ничего. NMT-связь устойчивая, разрывает редко, а в смысле площади покрытия стандарту NMT-450i вообще нет равных. Если нужна связь из удаленных мест, то это то, что надо, особенно с мощными телефонами, поэтому этот стандарт еще долго будет жить на необъятных просторах России, с постепенным переходом NMT-Операторов на стандарт GSM-450. К недостаткам стандарта NMT можно отнести "привязку" телефона к Оператору, маленький выбор телефонов, большой их размер, завышенные цены на них.

D-AMPS (Digital Advanced Mobile Phone Service) - цифровой стандарт. Довольно популярен в России, так же, как и его аналоговый вариант AMPS.

GSM (Global System for Mobile communications) - современный цифровой стандарт (основной во многих странах). В этом стандарте телефонный номер и вся другая информация об абоненте записана в SIM-карте (Subscriber Identity Module), которая выдаётся абоненту при заключении контракта и может вставляться в любой аппарат GSM нужного диапазона, что делает независимым сам аппарат от Оператора. Стандарт GSM подразделяется на GSM-450/900/1800/1900 в зависимости от рабочей частоты.

Качество GSM-связи вообще хорошее. Малая избыточность в алгоритмах сжатия GSM-звука приводит к плохой помехозащищённости GSM - при помехах, даже небольших, правильная оцифровка звука нарушается.

CDMA (Code Division Multiple Access – множественный доступ с кодовым разделением) - современный цифровой стандарт, по многим техническим характеристикам превосходящий GSM.

На пути от передатчика к приёмнику к сигналу добавятся помехи и сигналы других передатчиков. Принятый и демодулированный сигнал перемножим с точной копией шумоподобного сигнала, который использовался для модуляции (здесь необходима очень высокая степень синхронизации приёмника и передатчика) и получим узкополосную составляющую с высокой энергией на единицу частоты - переданный поток данных. Так как помехи и сигналы от других передатчиков не совпадают с использованным шумоподобным сигналом, то после перемножения они ещё больше расползутся по спектру и их энергия на единицу частоты уменьшится. Таким образом, используя разные псевдослучайные последовательности (коды) можно организовать несколько независимых каналов передачи данных в одной и той же полосе частот.

2. Факсимильная связь

Передача изображений по телефонным каналам (радио- или проводным) называется факсимильной службой. Пересылка изображения с одного места в другое возможна только при наличии соответствующей аппаратуры с обоих сторон. К таким аппаратам относятся факсовый аппарат или компьютер, снабженный факс-модемом.

На исходящем аппарате происходит считывание информации, ее кодировка и отправка, на принимающем – прием, декодировка и вывод, соответственно. Считывание информации происходит по-линейно. Высоким значением считается 200 линий на дюйм, низким – 100 линий. С таким разрешением возможна неплохая пересылка копии машинописного текста или черно-белого изображения невысокой четкости.

Новые факсимильные аппараты настроены на автоматический прием факс-посланий. Если некоторые устаревшие модели требуют присутствия человека и начало приема при нажатии на клавишу «СТАРТ», то новые автоматически определяют тип сигнала (голосовой (речь) или цифровой (факсовое сообщение)) и переключаются на прием факса.

Отправка или получение факсимильного сообщения проходят по схожей процедуре. При отправке вначале в аппарат вставляется посылаемый документ, затем вызывается абонент. После соединения по типу годка определяется тип включения телефонного аппарата – на прием голоса или на прием факса. Если аппарат настроен на автоматический прием факса (непрерывный сигнал переменного тона), то нажатие на клавишу «СТАРТ» запускает процесс передачи факсового сообщения. Если же аппарат настроен на прием голоса (обычный телефон), то необходимо дождаться ответа абонента и нажать клавишу «СТАРТ» после нажатия такой же клавиши у принимающего аппарата. Если абонент не поднял трубки (нет абонента), то в этом случае посылка сообщения невозможна.

Факсимильные аппараты наделяются дополнительными сервисными услугами: распечатка сообщения об отправке или, наоборот, причину неотправки, лист соединений (звонков) и другое. Для вывода информации на принимающем аппарате используется факс-бумага, которая позволяет на одной из ее сторон выводить получаемое сообщение. Факс-бумага упакована в рулоны и бывает как различной длины (10, 20 метров), так и ширины (210 или 216 мм). Ширина бумаги зависит от стандартов, принятых в стране. Ширина 210 мм соответствует европейскому стандарту А4, а 216 мм – американскому стандарту бумаги Letter.

3. Копировальная техника. Принципы работы. Описание основных моделей.

Принцип переноса изображения методом копирования изобретен специалистами английской фирмы XEROX, поэтому часто копировальные аппараты называют ксерок­сами, хотя такое определение, естественно, подходит только к устройствам, выпускаемым данной фирмой. Остальные должны называться просто «копировальные аппараты», а сама работа – «копирование».

В общих чертах процесс копирования состоит из следующей последовательности действий. Считывание информации с оригинала, перенос информации об оригинале на копию в виде придания различного электростатического заряда на поверхности листа копии, распределение тонера на листе копии в соответствии с распределением зарядов, закрепление изображения копии высокотемпературным валиком. На выходе получается копия. Для считывания информации используется сочетание галогеновой лампы холодного свечения и датчика. В зависимости от размеров аппарата либо движется крышка аппарата с оригиналом, а лампа неподвижна, либо лампа движется, а оригинал остается неподвиж­ным.

Копировальные аппараты делятся на несколько категорий в зависимости от принципов их работы и областей применения. Первое деление можно провести по размеру уст­ройств и их производительности. Так, копировальные аппараты бывают портативные, или малые, средние и большие. Только у портативных аппаратов встречаются модели, в которых лампа холодного свечения остается неподвижной, а двигается крышка аппарата с оригиналом. Деление по размеру основано на производительности. Для портативных ап­паратов она составляет до 8 копий в минуту. Для среднего класса производительность колеблется в интервале 8-20 копий в минуту. Аппараты, дающие больше 20 копий в минуту относятся к классу больших. Обычно их производительность составляет 30-45 копий в минуту, хотя есть образцы и с 60 копий в минуту.


Второе деление основано на принципе сохранения и переноса информации с оригинала на копию. Здесь машины делятся на аналоговые и цифровые. Отличие между ними огромно. Если аналоговые машины требуют считывания информации об оригинале при создании каждой копии, то цифровой аппарат сохраняет эту информацию в своей памяти и позволяет после однократного считывания выдать необходимое число копий, не повто­ряя прохода считывающим датчиком. Отличие этих машин проявляется и в работе с обра­боткой оригинала. Главное из которых – это возможность различного масштабирования по различным сторонам. Для аналоговых машин возможно только пропорциональное из­менение размеров копии с оригинала. Более того, цифровые аппараты позволяют проводить некоторое редактирование оригинала, например, изменение яркости отдельных об­ластей, а не всего оригинала в целом. Понятно, что аппараты такого класса не бывают малопроизводительными и поэтому всегда относятся к большим.

Кроме того копировальные аппараты различаются по встроенным сервисным возможностям. Если портативные аппараты могут только переносить изображение с ориги­нала с изменением его яркости (которое изменяется регулированием электростатического заряда, образующегося при создании копии), то аппараты среднего класса могут это изображение масштабировать. Как правило, масштабирование изображения оригинала состоит в увеличении его на 200% (в три раза) или сжатии до 50% от исходного. Следующим удобным сервисом, присущим аппаратам среднего и большого класса, является дву­стороннее копирование. В этом случае аппарат комплектуется специальным устройством, позволяющим выполнить двустороннее копирование оригинала без постороннего вмеша­тельства. Надо еще отметить устройство, позволяющее копировать многостраничный документ без постороннего вмешательства. И наконец, существуют различные сортеры и степлеры, характерные для аппаратов высокого класса, которые позволяют не только сортировать многостраничный документ по лоткам, но и выполнять скрепление этих листов либо в углу, либо с боковой стороны.

4. Сканеры. Сканирование и распознавание текста.

Еще одним устройством, предназначенным для работы с текстовым документом, является сканер. Сканер служит для считывания текстовой или графической (рисунок, фотография) информации с оригинала и ввод её в компьютер.

Принцип действия сканера состоит в следующем. Лампа холодного свечения (как в копировальных аппаратах) создает световой поток, который отражается от оригинала и считывается датчиком. Считанная и оцифрованная информация посылается в компьютер.

Основные характеристики сканеров определяется разрешением, с которым возможна оцифровка оригинала, и глубиной воспринимаемого цвета. Стандартным разрешением для офисного сканера можно считать 300-600 точек на дюйм. Это так называемое оптическое разрешение, т.е. разрешение, которое способен дать непосредственно датчик сканера. Существуют программы, которые путем интерполяции увеличивают разрешение. Такое программное разрешение не сильно влияет на качество получаемого изображения и используется только для определенных случаев работы с графикой. Глубина цвета определяется битностью информации о цвете в одной точке. Если сказано в характеристике сканера, что глубина его цветопередачи 30 бит, то это означает следующее: в одной точке хранится информация о 2³⁰=16,7 млн. цветов.

После оцифровки текста он представляется в виде изображения и необходимо провести его распознание. Для этого применяются несколько программ распознавания оптических образов. С русским текстом могут работать программы FineReader и Cunie.

Таким образом, при работе с текстом будет следующая последовательность действий: помещение оригинала на стекло сканера, запуск программы сканирования, получение изображения, распознавание текста из изображения, помещение распознанного текста в текстовой редактор и его редактирование, если это необходимо.

Если необходимо отсканировать рисунок, то изображение помещается на стекло сканера, сканируется и записывается в графическом файле или обрабатывается в графическом редакторе.

При отсутствии факсового аппарата, но при наличии факс-модемной платы в компьютере возможна посылка факсовых сообщений, используя возможности сканера как считывающего

 5.Принтеры

Однако печатные машинки можно считать предметом прошлого. В настоящее время их заменяет сочетание персонального компьютера вместе с принтером.

Принтер – периферийное устройство компьютера, используемое для вывода информации на бумажный или пластиковый носитель. В зависимости от способа печати принтеры делятся на три класса: матричные, струйные и лазерные.

Матричные принтеры являются первыми, разработанными для вывода информации с компьютера на бумажный носитель. Первые модели конструктивно были похожи на печатные машинки и назывались АЦПУ – алфавитно-цифровое печатающее устройство. Буквы и знаки переносились путем удара литер через красящую ленту. С течением времени литеры заменили на печатающую головку, в которой 9 или 24 иголки. Сочетание ударов иголок через красящую ленту формирует на бумаге буквы и знаки. Понятно, что изображение от 24-игольчатой головки более качественное.

Матричные принтеры могут рекомендоваться к использованию только в банковской сфере, где требуется вывод больших массивов данных на листах большого формата. Только в этом случае применение высокоскоростного матричного принтера является экономически оправданным. В остальных сферах деятельности недостатки матричных принтеров сводят на нет их использование. Основные недостатки матричных принтеров: малая скорость печати, невысокое качество, быстро уменьшающееся по мере износа красящей ленты, малый ресурс красящей ленты, большой шум при работе.

Струйные принтеры в качестве печатающего красителя применяют чернила. Через сопла в печатающей головке на бумагу выбрасываются микрокапли, которые и формируют изображение. Чернила хранятся в картридже, который уже имеет печатающую головку (как в принтерах фирмы Hewlett Packard), или содержит только чернила, а печатающая головка встроена в принтер (как в принтерах фирмы Epson). Все струйные принтеры имеют возможность для цветной печати. В зависимости от класса принтера требуется либо заменить картридж с черными чернилами на картридж с цветными чернилами, либо картридж с цветными чернилами устанавливается в принтер вместе с картриджем с черными чернилами. В картридже с цветными чернилами могут быть от 3 до 6 отсеков с чернилами разного цвета. Их смешение и дает цветное изображение.

Качество печати на струйных принтерах приближается к качеству лазерных принтеров, а цветные изображения даже превосходят лазерные. Однако, у цветного принтера есть несколько существенных недостатков. Во-первых, для качественного получения изображения, особенно цветного, требуется специальная быстросохнущая бумага. Только в этом случае изображение не будет размытым или с полосами. Для печати на пленке также необходимо специальные сорта, имеющие ноздреватую поверхность для быстрого высыхания чернил. Во-вторых, ресурса картриджа хватает на несколько сот страниц (значения колеблются от 200 до 1000 страниц для черно-белой печати при 5% заполнении листа, для цветной печати ресурс еще меньше), а стоимость одного картриджа составляет в среднем 30-40 US$. Поэтому покупка струйного принтера может быть оправдана только в небольшом числе ситуаций. Некоторые из них: незначительные объемы высококачественной печати (если необходимо печатать несколько страниц в день, то картриджа может хватить на несколько месяцев), потребность печати цветного логотипа или небольших объемов цветных оттисков и т.п.

Последний класс принтеров – лазерные. Механизм работы лазерного принтера схож с работой копировального аппарата. В нем электростатические заряды на поверхности бумаги создаются лучом лазера (отсюда и название), затем тонер прилипает к листу бумаги, а сам лист контактирует с разогретым барабаном для закрепления изображения.

В зависимости от предоставляемых услуг лазерные принтеры делятся на несколько классов. Можно выделить персональные лазерные принтеры небольшого размера со скоростью печати 6-8 стр/мин., лазерные принтера рабочих групп – сетевые принтеры, работающие со скоростью 12-20 стр./мин. и обслуживающие 5-20 компьютеров и высокопроизводительные сетевые принтеры масштаба отдела. Последние имеют скорость печати свыше 20 стр./мин. (до 45), возможность двусторонней печати и сортировки.

6. Средства презентации (мульти-медиа проектор, overhead).

Одним из необходимых условий успешной работы фирмы является ее рекламная деятельность. Можно рекламировать себя через Интернет (создание своего Web-сайта), можно через периодическую печать, а можно через различные выставки и семинары.

В последнем случае необходимым условием является динамичность, красочность и доходчивость представляемого материала. Презентация или доклад можно выполнить с применением нескольких средств.

Первым и наиболее распространенным является overhead (проекционный аппарат). Это устройство позволяет проецировать на экран изображение с прозрачной пленки или специальной жидко-кристаллической панели. На пленку с помощью струйного или лазерного принтера наносятся текстовая и графическая информация. Пленки для каждого принтера выбираются отдельно. Для лазерного принтера или копировального аппарата они должны быть термостойкими, чтобы выдержать контакт с разогретым термобарабаном. Для струйного принтера пленка отличатся ноздреватой структурой, благоприятствующей скорейшему высыханию чернил.

Жидко-кристаллические панели позволяют выводить информацию с компьютера и проецировать ее на экран с помощью overhead. К сожалению, изображение на этих панелях не отличается большой насыщенностью и требуется большая можность ламп на проекторе, чтобы получилось удовлетворительное изображение.

Проекционные аппараты по конструкции делятся на портативные и стационарные. В портативных аппаратах лампа накаливания совмещена с линзовым аппаратом. Лучи света отражаясь от зеркальной поверхности проходят через линзовую систему и выводятся на экран. Такая отражательная конструкция позволяет сократить габариты аппарата, но не позволяет обеспечить большую мощность лампы.

В стационарных аппаратах лампа накаливания находится внутри корпуса и подвергается принудительному охлаждению. Свет проходит сразу от лампы через пленку в линзовое устройство и изображение выводится на экран. Такая конструкция позволяет устанавливать лампы накаливания большой мощность, но увеличиваются размеры и вес аппарата в целом.

Второе средство для проведения презентаций – видеоролик. Это небольшой сюжет о фирме и ее услугах. Длительность видеоролика не должна быть большой, порядка 5-10 минут, чтобы не утомлять, с одной стороны, зрителя, а с другой стороны впечатление о фирме у зрителя складывается уже в первые минуты просмотра и нет большого смысла тратить дальнейшее время. Для представления ролика подходят общеизвестные видеокассета с роликом, видеомагнитофон и телевизор.

Третье, последнее и самое впечетляющее – мультимедиа-проектор. Мультимедиа- проектор является, по сути, большеразмерным монитором компьютера со всеми его возможностями. Источником света в таком проекторе является электродуговая лампа, срок жизни которой ограничен 1500-2000 часов. Свет от такой лампы проходит через жидкокристаллическую матрицу и выводится на экран. Кроме изображения, мультимедиа проектор позволяет выводить и звуковое сопровождение.

Мультимедиа проектор способен выводить информацию как с компьютера, так и видеомагнитофона. В последнем случае он выступает как проекционный телевизор. Такие возможности проектора наиболее эффективно используются, если в качестве презентации выступает или видеоролик, или презентационная программа, подготовленная, например, в Microsoft Power Point. В этом случае при правильной подготовке материала удется достичь наибольшего результата.

Основные требования при эксплуатации средств презентации следующие. Во-первых, всегда необходимо учитывать, что для создания сильного светового потока, чтобы создать сочную картинку на экране, используются мощные лампы. Поэтому нельзя смотреть в исходящий от линзового устройства проектора световой поток. Это отрицательно сказывается на зрение. Во-вторых, опять же из-за мощного потока нельзя закрывать зеркало в проекционном аппарате или крышку на объективе в мильтимедиа-проекторе. В этом случае поток света будет идти не на экран, а обратно в аппарат, что ведет к его перегреву и, в лучшем случае, к перегоранию лампы, а худшем – к пожару.

7.Ризограф. Уничтожители бумаг.

Ни одна выставка или научный семинар не обходится без рекламных материалов, буклетов, брошюр. Тиражи этих материалов слишком велики и трудоемки для копировальных аппаратов и слишком малы, т.е. экономически невыгодны, для  типографий. В этом случае на помощь приходит ризограф. Ризограф внешне похож на копировальный аппарат высокого класса.

Процесс тиражирования на Ризографе очень прост: Вы кладете оригинал (изображение, нанесенное на бумагу любым способом) на сканер ризографа, нажимаете кнопку и через 17 секунд получаете контрольный оттиск, а далее печатаете весь  необходимый Вам тираж со скоростью до 130 копий в минуту.

Оригинал считывается сканером с разрешающей способностью до 600 точек на дюйм, и изображение в цифровом виде передается на устройство управления термоголовкой. Цифровые ризографы могут подключаться к персональному компьютеру и выводить информацию на печать непосредственно с компьютера. Термоголовка в точном соответствии с оригиналом прожигает мельчайшие отверстия в мастер-пленке - специальном материале, из которого изготавливается трафарет (мастер). Готовый мастер автоматически натягивается на поверхность печатного барабана, внутрь которого вставлена туба с краской. Краска продавливается сквозь микроотверстия в мастере и попадает на бумагу, проходящую под вращающимся барабаном.

Одной тубы с краской достаточно для печати 18000...36000 копий формата А4 (в зависимости от тиража и плотности заполнения листа). С одного мастера (трафарета) можно изготовить как минимум 5000 оттисков без потери качества для оригинала любой сложности. Практическая эксплуатация Ризографов показала, что с одного мастера (для несложного оригинала) можно изготовить до 16000 оттисков. Ресурс Ризографа составляет 8 000 000 копий.

Ризограф крайне нетребователен к качеству и толщине бумаги - можно использовать бумагу от 46 до 210 г/кв.м. Кроме того, на ризографе возможна многоцветная печать (до 36 цветов). Печать каждым новым цветом требует  дополнительного прогона бумаги.

Уничтожитель бумаг разрезает документы на мелкие ленты в различных комбинациях: с полосовой резкой, перекрестной резкой или резкой повышенной секретности для любых офисных нужд. Может быть автоматическая сенсорная резка с функцией режима ожидания (начинает работать в момент опускания документа в уничтожитель). Автоматическая блокировка резки при заполнении корзины или ее отсутствии. Возможность уничтожения степлерных скоб и скрепок позволяет уничтожать скрепленные документы. Есть уничтожители, позволяющие ликвидировать дискеты, компакт-диски и компьютерную бумагу с полями
