4.3. Номенклатура и разграфка топографических карт


Поскольку основой интеграции данных в ГИС является географи­ческая информация, необходимо рассмотреть понятия разграфка и но­менклатура топографических карт.

Разграфкой называется разделение топографических карт на листы. Номенклатура - это система обозначений отдельных листов топо­графических карт. Общегеографические карты делятся на три вида:

• обзорные (масштаб 1 : 1 000 000 и мельче);

• обзорно-топографические (масштаб 1: 100 000 - 1 : 1 000 000);

• топографические (масштаб 1: 100 000 и крупнее),

Обзорно-топографические карты составляются по картам более крупных масштабов.

Топографические карты составляются по результатам съемок тер­риторий и отличаются детальностью изображения местности. Это многолистные карты, т.е. на каждом листе отображается часть территории, а в совокупности на всех листах содержится полное отображение. Стро­го говоря, криволинейная часть поверхности отображаемой на листе карты соответствует некоей криволинейной трапеции. Поэтому для обо­значения определенных листов карты используют термин трапеция.

В основу разграфки топографических карт положен лист карты мас­штаба 1 : 1 000 000. Для составления карты такого масштаба изображе­ние земной поверхности разбивается на 60 колонн (двухугольников) на­чиная от Гринвичского меридиана через 6° (рис.4.3).

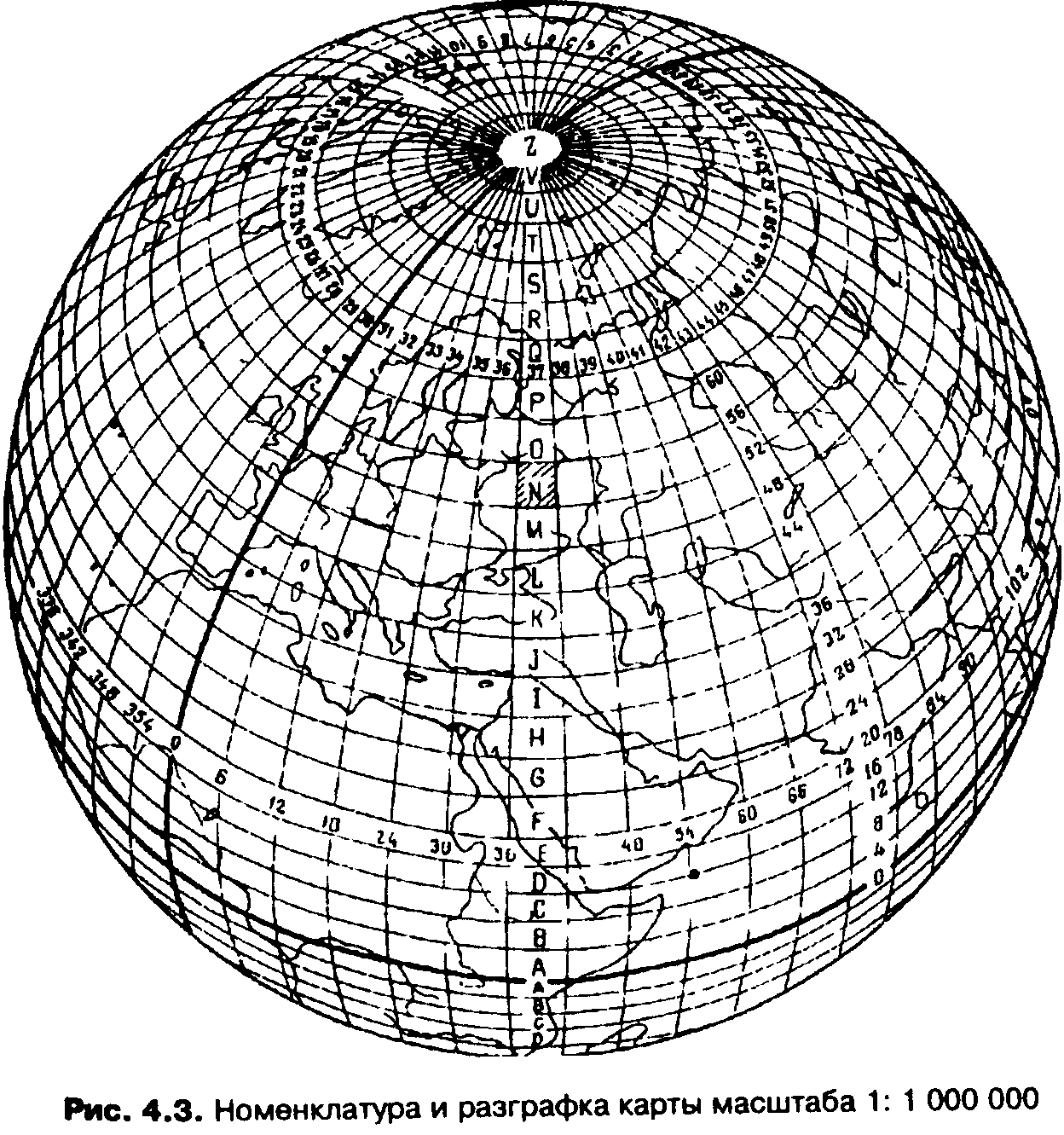

Рис. 4.3. Номенклатура и разграфка карты масштаба 1: 000 000

Двуугольники нумеруются арабскими цифрами от 1 до 60 на восток от 180°. Возможна нумерация от 0°. В этом случае двуугольники называ­ют не колоннами, а зонами. Нумерация зон от колонн отличается на 30 еди­ниц. Например, колонна с номером 40 соответствует зоне с номером 10.

Таким образом колонны и зоны делят земной шар по меридианам. Па­раллелями через 4° по широте изображение земной поверхности делится на ряды, обозначаемые буквами латинского алфавита к северу и югу от эк­ватора (см. рис. 4.3) . Таким делением по меридианам и параллелям опре­деляется номенклатура листа карты масштаба 1 : 1 000 000 (миллионной).

Номенклатура каждого листа включает букву ряда и номер колон­ны. Так, лист, на котором показывается г. Москва, имеет номенклатуру N-37, что соответствуют 52 - 56° широты и 36- 42° долготы. Номенкла­тура сдвоенных или счетверенных листов карты складывается из обо­значений широтного пояса и соответственно двух или четырех колонн. Номенклатура листов карт более крупных масштабов связана с но­менклатурой листов миллионной карты. Так, лист карты масштаба 1 : 500 000 (рис. 4.4) составляет 1/4 листа миллионной карты и обозна­чается добавлением прописной буквы А, Б, В, Г к номенклатуре листа миллионной карты, например М-37-Б.

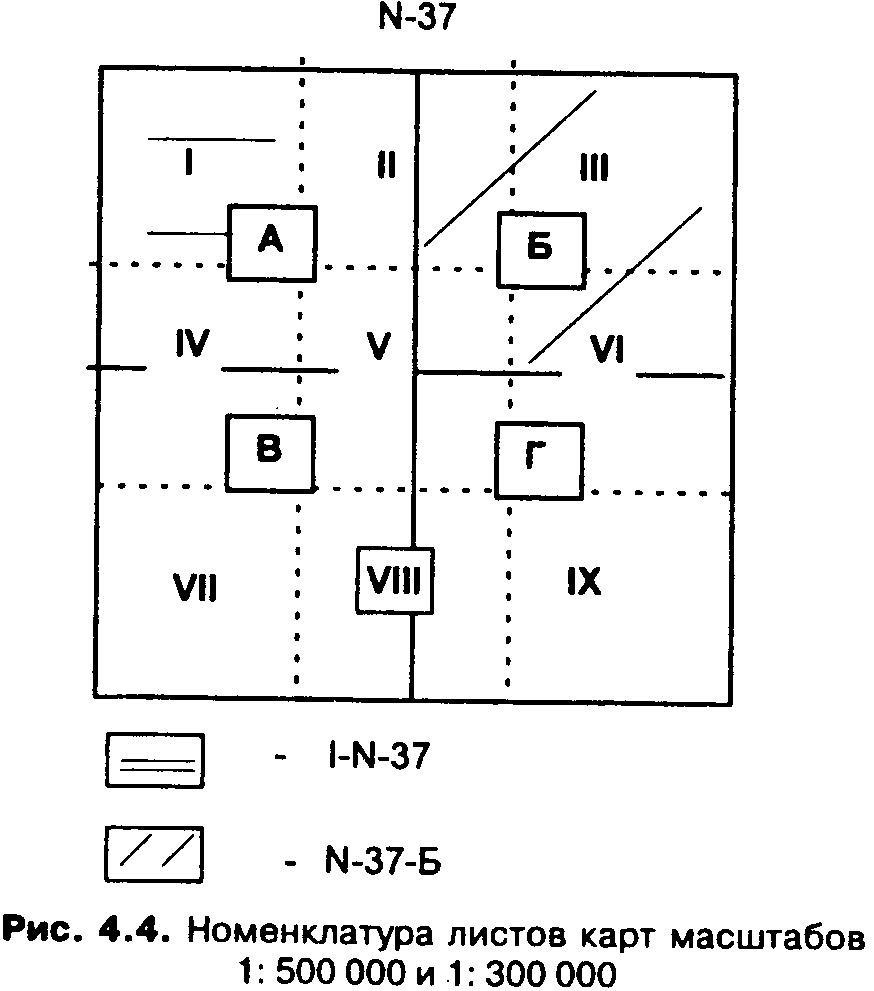

Рис. 4.4. Номенклатура листов карт масштабов 1:500 000 и 1:300 000

Лист карты масштаба 1 : 300 000 составляет 1/9 листа миллионной карты и обозначается римскими цифрами от 1 до IX, расположенными перед номенклатурой миллионного листа, например 1-N-37 (см. рис. 4.4). Лист карты масштаба 1 : 200 000 (рис. 4.5) составляет 1/36 листа миллионной карты и обозначается римскими цифрами от 1 до XXXVI, расположенными после номенклатуры миллионного листа, например N-37-1.

N-37

1

11

III

IV

V

VI

VII













XII

XIII













XVIII

XIX













XXIV

XXV













XXX

XXXI

XXXII

XXXIII

XXXIV

XXXV

XXXVI

О - N-37-1

Рис. 4.5. Номенклатура листов карты масштаба 1: 200 000

Лист карты масштаба 1 : 100 000 (рис. 4.6) составляет 1/144 листа миллионной карты и обозначается арабскими цифрами от 1 до 144, рас­положенными после номенклатуры миллионного листа, например N-37-143.

Номенклатура листов карт более крупных масштабов строится на основе листа карты масштаба 1 : 100 000, подобно тому, как строились номенклатуры рассмотренных выше карт на основе листа миллионной карты.

Так, лист карты масштаба 1 : 50 000 составляет 1/4 листа карты мас­штаба 1: 100 000 и обозначается добавлением прописной буквы А, Б, В, Г к номенклатуре листа карты стотысячного масштаба ( рис. 4.7, а), на­пример N-37-144-А.


N-37

1































12

13































24

25































36

37































48

49































60

61































72

73































84

85































96

97































108

109































120

121































132

133




























0

144

0 - N-37-143

Рис. 4.6. Номенклатура листов карты масштаба 1: 100 000

Лист карты масштаба I : 50 000 содержит 4 листа карты масштаба 1: 25 000, которые обозначаются добавлением строчных букв а, б, в, г к номенклатуре листа карты пятидесятитысячного масштаба (см. рис. 4.7, a), например N-37-144-B-6.

Лист карты масштаба 1 : 25 000 содержит 4 листа карты масштаба 1: 10 000, которые обозначаются добавлением арабских цифр 1, 2, 3, 4 к номенклатуре листа карты двадцатипятитысячного масштаба (см. рис. 4.7, а), например N-37-144-B-a-l.

Лист карты масштаба 1 : 100 000 содержит 256 листов карты масш­таба 1: 5 000, которые обозначаются добавлением арабских цифр от 1 до 256 к номенклатуре листа карты стотысячного масштаба (см. рис. 4.7, a), например N-37-144-(255).

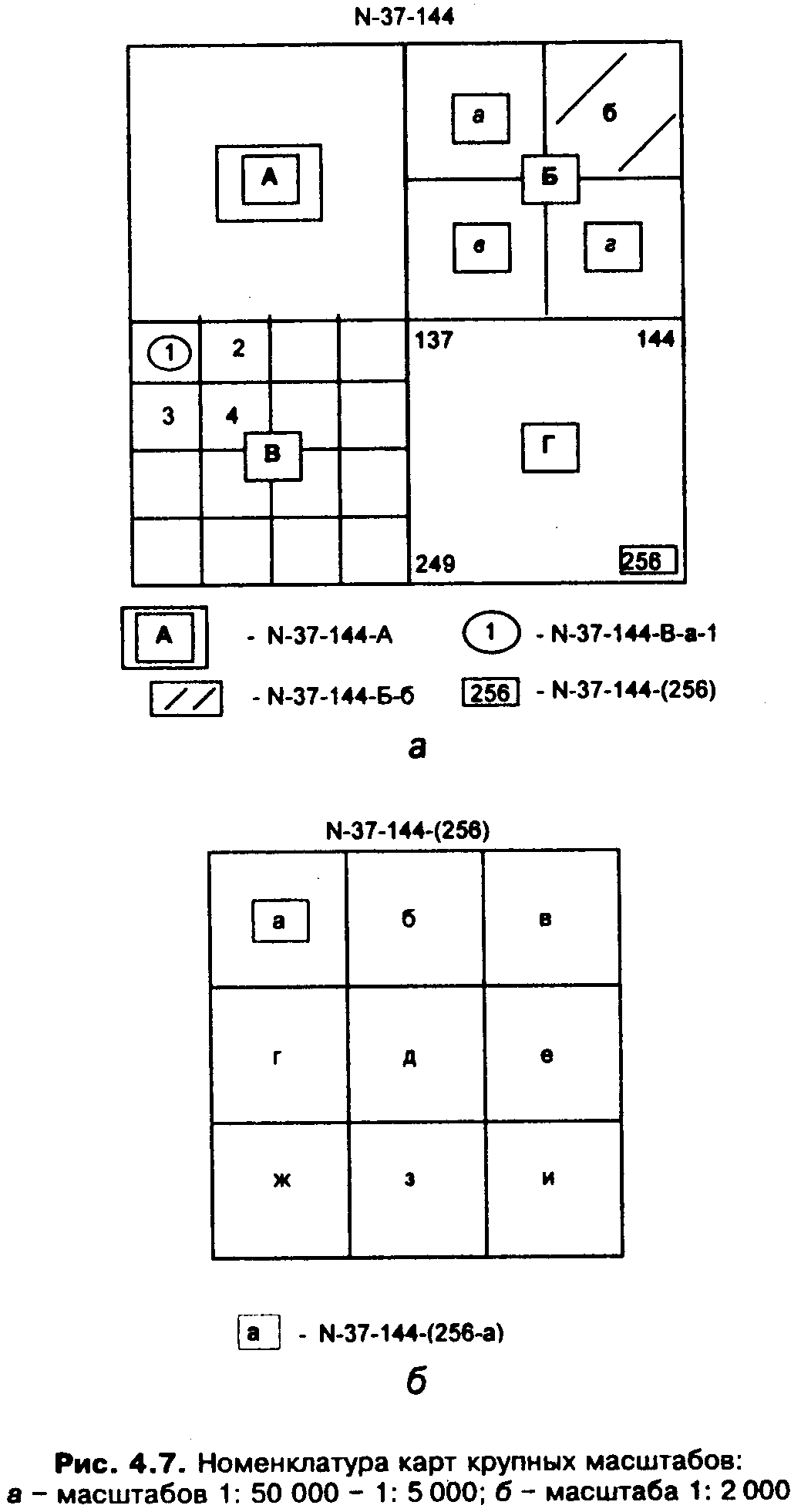

Рис. 4.7. Номенклатура карт крупных масштабов: а – масштабов 1: 50 000 – 1: 5 000; б – масштаба 1: 2 000



Номенклатура листа карты масштаба 1:2 000 образуется на основе де­ления листа карты 1: 5 000 на 9 частей. Каждый лист обозначается путем добавления строчных букв русского алфавита а, б. в, г, д. е, ж, з, и к номен­клатуре пятитысячного масштаба (рис. 4.7, б), например N-37-144-(256-а).
