6.3 Меры безопасности при проведении стрельб

1. К выполнению огневых упражнений из автоматов и пистолетов допускаются лица изучившие материальную часть стрелкового оружия, приемы и правила стрельбы из него, меры безопасности и успешно сдавшие по указанным разделам зачеты. Не сдавшие зачеты к стрельбам НЕ ДОПУСКАЮТСЯ.

2. Во время проведения стрельб, на огневом рубеже разрешается находиться:


• стреляющей команде в количестве 5 человек,

• руководителю стрельб,

• командиру подразделения,

• раздатчику боеприпасов.


Все остальные лица должны находиться в соседнем помещении (на безопасном расстоянии). Очередная смена вызывается на огневой рубеж только после ухода стреляющей смены по приказанию руководителя стрельб.

При проведении стрельб СТРОГО ЗАПРЕЩАЕТСЯ:

• выполнять действия без команды;

• заряжать оружие и открывать огонь до команды руководителя стрельбой;

• направлять оружие в сторону людей и тыл стрельбища, независимо от того, заряжено оно или нет;

• оставлять заряженное оружие на огневом рубеже или передавать его другим;


Огонь из оружия открывать только по приказанию руководителя стрельбы.

Залогом успешного выполнения огневых упражнений является высокая организация и дисциплина, а также выполнение всех требований и мер безопасности.

Руководителю стрельб подчиняется весь личный состав стреляющих подразделений, командир подразделения и дежурный санитар-инструктор.

Лица, нарушившие установленные требования, к стрельбам не допускаются, со стрельбища удаляются и привлекаются к строгой дисциплинарной ответственности.

Руководитель стрельб несет полную ответственность за проведение стрельб, порядок и безопасность на стрельбище во время стрельбы.

6.4 Учёт и отчётность при проведении стрельб

Руководитель стрельб предоставляет в учебную часть ведомости по учебным взводам с указанием количества пробоин или очков и оценки каждого стреляющего.

На израсходованный боезапас составляется акт, который утверждается старшим начальником. Один экземпляр акта, оружие и стреляные гильзы сдаются по накладным на склад боепитания.


Приложение 1


СВЕДЕНИЯ О ВЗРЫВЧАТЫХ ВЕЩЕСТВАХ


Взрыв и его характеристика

Взрывчатые вещества служат источником энергии, необходимой для метания (бросания) пуль, мин, гранат, для их разрыва, а также для выполнения различных взрывных работ.

Взрывчатыми веществами называются такие химические соединения и смеси, которые способны под влиянием внешних воздействий к очень быстрым химическим превращениям, сопровождающимся выделением тепла и образованием большого количества сильно нагретых газов, способных производить работу метания или разрушения. Пороховой заряд винтовочного патрона весом 3,25 г при выстреле сгорает примерно за 0,0012 сек. При сгорании заряда выделяется около 3 л газов, температура которых в момент выстрела равна 2400…2900°С. Газы, будучи сильно нагретыми, оказывают высокое давление (до 2900 кг/см²) и выбрасывают пулю из канала ствола со скоростью свыше 800 м/сек.

Процесс быстрого химического изменения взрывчатого вещества из твердого (жидкого) состояния в газообразное, сопровождающийся превращением его потенциальной энергии в механическую работу, называется взрывом. При взрыве, как правило, происходит реакция соединения кислорода с горючими элементами взрывчатого вещества (водородом, углеродом, серой и др.).

Взрыв может быть вызван:

• механическим воздействием - ударом, наколом, трением;

• тепловым (электрическим) воздействием - нагревом, искрой, лучом пламени;

• энергией взрыва другого взрывчатого вещества, чувствительного к тепловому или механическому воздействию (взрывом капсюля-детонатора).


В зависимости от химического состава взрывчатых веществ и условий взрыва (силы внешнего воздействия, давления и температуры, количества и плотности вещества и т.п.) взрывчатые превращения могут происходить в двух основных формах, существенно различающихся по скорости: горение и взрыв (детонация).

Горение - процесс превращения взрывчатого вещества, протекающий со скоростью нескольких метров в секунду и сопровождающийся быстрым нарастанием давления газов; в результате его происходит метание или разбрасывание окружающих тел.

Примером горения взрывчатого вещества является горение пороха при выстреле. Скорость горения пороха прямо пропорциональна давлению. На открытом воздухе скорость горения бездымного пороха равна около 1 мм/сек, а в канале ствола при выстреле, вследствие повышения давления, скорость горения пороха увеличивается и достигает нескольких метров в секунду.

Взрыв - процесс превращения взрывчатого вещества, протекающий со скоростью в несколько сот (тысяч) метров в секунду и сопровождающийся резким повышением давления газов, которое производит сильное разрушительное действие на вблизи расположенные предметы. Чем больше скорость превращения взрывчатого вещества, тем больше сила его разрушения. Когда взрыв протекает с максимально возможной в данных условиях скоростью, то такой случай взрыва называется детонацией. Большинство взрывчатых веществ способно в определенных условиях детонировать.

Пример детонации взрывчатого вещества - детонация тротилового заряда и разрыв снаряда. Скорость детонации тротила доходит до 6990 м/сек.

Детонация некоторого количества взрывчатого вещества может вызвать взрыв другого взрывчатого вещества, находящегося в непосредственном соприкосновении с ним или на определенном расстоянии от него. На этом основано устройство и применение капсюлей-детонаторов.

Передача детонации на расстояние связана с распространением в среде, окружающей взрываемый заряд, резкого повышения давления - ударной волны. Поэтому возбуждение взрыва этим способом почти ничем не отличается от возбуждения взрыва посредством механического удара.


Деление взрывчатых веществ по характеру их действия и практическому применению

По характеру действия и практическому применению взрывчатые вещества делятся на:

• инициирующие;

• бризантные (дробящие);

• метательные;

• пиротехнические составы.


Инициирующими называются такие взрывчатые вещества, которые обладают большой чувствительностью, взрываются от незначительного теплового или механического воздействия и своей детонацией вызывают взрыв других взрывчатых веществ.

Основными представителями инициирующих взрывчатых веществ являются гремучая ртуть, азид свинца, стифнат свинца и тетразен.

Инициирующие взрывчатые вещества применяются для снаряжения капсюлей-воспламенителей и капсюлей-детонаторов. Инициирующие взрывчатые вещества и изделия, в которых они применены, очень чувствительны к различного рода внешним воздействиям, поэтому они требуют осторожного обращения.

Бризантными (дробящими) называются такие взрывчатые вещества, которые взрываются, как правило, под действием детонации инициирующих взрывчатых веществ и при взрыве производят разрушение (дробление) окружающих предметов.

Основными представителями бризантных взрывчатых веществ являются: тротил (тол), мелинит, тетрил, гексоген, тэн, аммониты и др.

Бризантные взрывчатые вещества применяются в качестве разрывных зарядов торпед, мин, гранат, снарядов, ракет, а также используются при взрывных работах.

К бризантным веществам также относятся пироксилин и нитроглицерин, которые применяются в качестве исходного материала для изготовления бездымных порохов.

Метательными называются такие взрывчатые вещества, которые имеют взрывчатое превращение в виде горения при сравнительно медленном нарастании давления, что позволяет использовать их для метания пуль, мин, гранат, снарядов и т.п.

Основными представителями метательных взрывчатых веществ являются пороха (дымный и бездымные).

Дымный порох представляет собой механическую смесь селитры, серы и древесного угля.

Бездымные пороха делятся на пироксилиновый и нитроглицериновый порох.

Пироксилиновый порох изготавливается путем растворения смеси (в определенных пропорциях) влажного растворимого и нерастворимого пироксилина в спирто-эфирном растворителе.

Нитроглицериновый порох изготавливается из смеси (в определенных пропорциях) пироксилина с нитроглицерином.

В бездымные пороха могут добавляться:

• стабилизатор - для предохранения пороха от химического разложения при длительном хранении;

• флегматизатор - для замедления скорости горения внешней поверхности зерен пороха;

• графит - для достижения сыпучести и устранения слипания зерен.


В качестве стабилизатора наиболее часто применяется дифениламин, а в качестве флегматизатора - камфора.

Дымные пороха применяются для снаряжения запалов к ручным гранатам, дистанционных трубок, взрывателей, изготовления огнепроводного шнура и др.

Бездымные пороха применяются в качестве боевых (пороховых) зарядов огнестрельного оружия: пироксилиновые пороха - главным образом в пороховых зарядах патронов стрелкового оружия, нитроглицериновые, как более мощные, - в боевых зарядах гранат, мин, снарядов и др.

Зерна бездымного пороха могут иметь форму пластинки, ленты, одноканальной или многоканальной трубки или цилиндра (рис.1).

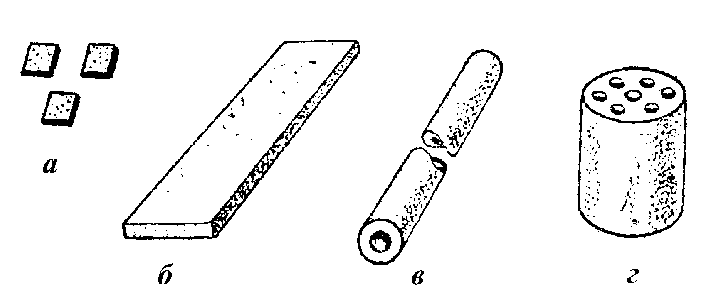

Рис.1 Форма зерен бездымного пороха

а - пластинки: б - лента; в - трубка; г - цилиндр с семью каналами


Количество газов, образующихся в единицу времени при горении зерен пороха, пропорционально их горящей поверхности. В процессе горения пороха одного и того же состава в зависимости от его формы горящая поверхность, а следовательно, и количество газов, образующихся в единицу времени, могут уменьшаться, оставаться постоянными или увеличиваться.

Пороха, поверхность зерен которых уменьшается по мере их сгорания, называются порохами дегрессивной формы, например, пластинка и лента.

Пороха, поверхность зерен которых при горении остается постоянной, называются порохами с постоянной поверхностью горения, например, трубка с одним каналом, цилиндр с одним каналом. Зерна такого пороха горят одновременно и внутри и с внешней поверхности. Уменьшение наружной поверхности горения компенсируется увеличением внутренней поверхности, так что общая поверхность остается постоянной на все время горения, если не принимать во внимание горение трубки с торцов.

Пороха, поверхность зерен которых по мере их сгорания увеличивается, называются порохами прогрессивной формы, например, трубка с несколькими каналами, цилиндр с несколькими каналами. При горении зерна такого пороха поверхность каналов увеличивается; это создает общее увеличение горящей поверхности зерна до момента распада его на части, после чего горение происходит по типу горения пороха дегрессивной формы.

Прогрессивное горение пороха может быть достигнуто введением в наружные слои одноканального порохового зерна флегматизатора. При горении пороха различают три фазы: зажжение, воспламенение, горение.

Зажжение - это возбуждение процесса горения в какой-либо части порохового заряда путём быстрого нагрева этой части до температуры зажжения, которая для дымных порохов составляет 270…320°С, для бездымных - около 200°С.

Воспламенение - это распространение пламени по поверхности заряда.

Горение - это проникновение, пламени в глубину каждого зерна пороха.

Изменение количества газов, образующихся при горении пороха в единицу времени, оказывает влияние на характер изменения давления газов и скорости движения пули по каналу ствола. Поэтому для каждого вида патронов и оружия подбирается пороховой заряд определенного состава, формы и веса.

Пиротехнические составы представляют собой смеси горючих веществ (магния, фосфора, алюминия и др.), окислителей (хлоратов, нитратов и др.) и цементаторов (естественные и искусственные смолы и др.) Кроме того, они содержат примеси специального назначения: вещества, окрашивающие пламя; вещества, уменьшающие чувствительность состава, и др. Преимущественной формой превращения пиротехнических составов в обычных условиях их применения является горение. Сгорая, они дают соответствующий пиротехнический (огневой) эффект (осветительный, зажигательный и т.п.).

Пиротехнические составы применяются для снаряжения осветительных и сигнальных патронов, трассирующих и зажигательных составов пуль, гранат, снарядов и т.п.


Приложение 2


ПОНЯТИЕ О КАЛИБРЕ


Калибром называется диаметр канала ствола, а также диаметр пули.

Калибр гладкоствольного охотничьего ружья (4, 8, 10, 12, 16, 20, 24, 28, 32), по старой традиции, измеряется числом круглых пуль, которые можно изготовить из одного английского фунта (453,6 г) чистого свинца и измеряется в 220 мм от казенного среза ствола. В России производятся охотничьи ружья калибров 12, 16, 32 и 410, в США — 10, 12, 16, 20, 24, 28 и 410. Самыми ходовыми калибрами стволов гладкоствольного оружия являются 12, 16, 20, 28, 32, 410.

Калибры нарезного оружия измеряются в целых, десятых и сотых долях миллиметра, например 7,62 мм. Линейная система — дань старой традиции, когда калибр нарезного огнестрельного оружия измерялся в «линиях», т.е. в долях дюйма (1 дюйм = 25,4 мм = 10 линиям = 100 точкам). Отсюда калибр винтовки И.С.Мосина образца 1881 г. — 3 линии (трехлинейка), или 7,62 мм.

В ряде англоязычных стран калибры нарезного длинноствольного и короткоствольного оружия измеряются в сотых и тысячных долях дюйма и обозначаются: калибр .30 (США), калибр .300 (Англия), что в переводе в метрическую систему в обоих случаях означает калибр 7,62 мм.

Промежутки между нарезами называются полями. Поэтому калибр нарезного оружия (диаметр канала ствола) может измеряться либо как расстояние между двумя противоположными полями по диаметру (7,62 мм; 5,45 мм), либо между нарезами (7,92 мм; 5,6 мм). Так, если сравнить патрон 9х18 мм ПМ и 9х17 мм Браунинга (второе число обозначает длину гильзы), то, несмотря на один калибр, диаметры пуль у них разные. Диаметр пули первого патрона составляет 9,2 мм, а второго — 9,0 мм. Соответственно диаметры стволов для этих патронов составляют у первого — 9,0 мм, а у второго — 8,8 мм.

Диаметр пули для нарезного оружия обязательно должен соответствовать диаметру канала ствола, замеренному по нарезам (т.е. соответствовать большему диаметру). В этом случае пуля имеет возможность врезаться в нарезы и приобретать вращательное движение. При этом не будет допускаться прорыв пороховых газов между стенками ствола и пулей.

В отдельных случаях обозначения калибра, кроме определения диаметра пули (или ствола), могут сообщать сведения о длине патрона и его мощности. Так, среди обозначений 9-мм патронов есть и такое, как .357. Это число в переводе соответствует 9 мм, и как индивидуальное обозначение оно введено только для особо мощного патрона, чтобы отличить его от других патронов. Обозначения .38 и .380 обозначают тоже 9-мм патроны, но разной длины.


Приложение 3


МЕРА ИЗМЕРЕНИЯ УГЛОВ - ТЫСЯЧНАЯ


За единицу измерения углов (меру углов) в стрелковой практике принимают центральный угол, длина дуги которого равна 1/6000 части длины окружности (рис.1). Эту угловую единицу называют делением угломера.

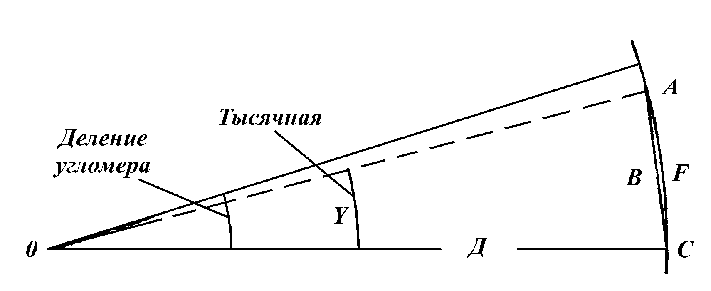

Рис.1 Деление угломера и тысячная:

АБС - дуга; АС - хорда


Как известно из геометрии, длина окружности равна 2R, или 6,28R (R - радиус окружности). Если окружность разделить на 6000 равных частей, то каждая такая часть будет равна:

или округленно

Длина дуги, соответствующая этому углу, равна 1/955 (округленно 1/1000) длины радиуса этой окружности. Поэтому деление угломера обычно называют тысячной.

Относительная ошибка, которая получается при этом округления, равна 4,5%, или округленно 5%, т.е. тысячная на 5% меньше деления угломера. В практике этой ошибкой пренебрегают.

Деление угломера (тысячная) позволяет легко переходить от угловых единиц к линейным и обратно, так как длина дуги, соответствующая делению угломера, на всех расстояниях равна одной тысячной длины радиуса, равного дальности стрельбы.

Углу в одну тысячную соответствует дуга, равная на расстоянии 1000 м - 1 м (1000 м : 1000), на расстоянии 500 м - 0,5 м (500 : 1000) и т.д.

Углу в несколько тысячных соответствует глина дуги В, равная одной тысячной дальности (0,001·Д) умноженной на угол, содержащий Y тысячных, т.е. откуда и ,

где Д - дальность до предмета в метрах;

Y - угол, под которым виден предмет в тысячных;

В - высота (ширина) предмета в метрах, т.е. длина хорды, а не дуги, однако при малых углах (до 15°) разница между длиной дуги и хорды не превышает одной тысячной, поэтому при практической работе они считаются равными.

Полученные формулы называются формулами тысячной и имеют широкое применение в стрелковой практике.

Измерение углов в делениях угломера (тысячных) может производиться: угломерным кругом буссоли, сеткой бинокля или перископа, артиллерийским кругом (на карте), целиком прицела, механизмом боковых поправок снайперского прицела и подручными предметами. Точность углового измерения с помощью того или иного прибора зависит от точности шкалы на нем.

При использовании для измерения углов подручных предметов необходимо заранее определить их угловую величину. Для этого нужно вытянуть руку с подручным предметом на уровне глаза и заметить на местности у краев предмета какие-либо точки, затем с помощью угломерного прибора (бинокль, буссоль и т.п.) точно измерить угловую величину между этими точками.

Угловую величину подручного предмета можно также определить с помощью миллиметровой линейки. Для этого ширину (толщину) предмета в миллиметрах необходимо умножить на 2 тысячных, так как одному миллиметру линейки при ее удалении на 50 см от глаза соответствует по формуле тысячной угловая величина в 2 тысячных.

Углы, выраженные в тысячных, записываются через черточку и читаются раздельно: сначала сотни, а затем десятки и единицы; при отсутствии сотен или десятков записывается и читается ноль.

Например:

1705 тысячных записываются 17-05, читаются - семнадцать ноль пять;

130 тысячных записываются 1-30, читаются - один тридцать;

100 тысячных записываются 1-00, читаются - один ноль;

одна тысячная записывается 0-01, читается - ноль ноль один.

При решении огневых задач бывает необходимо перейти от градусного измерения углов к тысячной и наоборот.

Так как окружность имеет 360°, или 6000 делений угломера (тысячных), то одному делению угломера (тысячной) будет соответствовать , , т.е. 0-01 = .

Применяя подобные решения, определено, что 1°  0-17, 1-00 = 6° и т.п.


Приложение 4


БАЛЛИСТИЧЕСКИЕ И КОНСТРУКТИВНЫЕ ДАННЫЕ 5,45-мм АВТОМАТА КАЛАШНИКОВА (АК-74 и АКС-74)


Прицельная дальность, м 1000

Дальность прямого выстрела по грудной фигуре (высотой 50 см), м 350

Темп стрельбы, выстрелов в минуту ~600

Боевая скорострельность, выстрелов в минуту:

при стрельбе одиночными выстрелами 40

при стрельбе очередями 100

Начальная скорость пули, м/с 900

Дальность, до которой сохраняется убойное действие пули, м 1500

Предельная дальность полета пули, м 3000

Масса автомата без штыка-ножа, кг:

с неснаряженным магазином из легкого сплава 3,1/3,3

со снаряженным магазином из легкого сплава 3,6/3,8

Емкость магазина, патронов 30

Масса магазина, кг:

из легкого сплава 0,17

стального 0,33

Масса штыка-ножа, кг:

с ножнами 0,45

без ножен 0,26

Калибр, мм 7,62

Длина автомата, мм:

с примкнутым штыком-ножом 1020

без штыка-ножа 933

со сложенным прикладом 700

Длина ствола, мм 415

Длина нарезной части ствола, мм 369

Число нарезов 4

Длина хода нарезов, мм 240

Толщина мушки, мм 2

Длина прицельной линии, мм 378

Масса патрона, г 16,2

Масса пули (обыкновенной со стальным сердечником), г 7,9

Масса порохового заряда, г 1,6


Приложение 5


БАЛЛИСТИЧЕСКИЕ И КОНСТРУКТИВНЫЕ ДАННЫЕ 5,45-мм пулемёта КАЛАШНИКОВА (рпк)


Прицельная дальность, м 1000

Дальность прямого выстрела по грудной фигуре (высотой 50 см), м 365

Темп стрельбы, выстрелов в минуту ~600

Боевая скорострельность при стрельбе очередями, выстрелов в минуту 150

Начальная скорость пули, м/с 745

Дальность полёта пули, на которой сохраняется её убойное действие, м 1500

Предельная дальность полета пули, м 3000

Высота линии огня, мм 305

Масса пулемёта, кг:

с неснаряженным магазином на 75 патронов 5,6

со снаряженным магазином на 75 патронов 6,8

с неснаряженным магазином на 40 патронов 5,0

с неснаряженным магазином на 40 патронов 5,6

Емкость магазина, патронов 75 и 40

Масса магазина, кг:

на 75 патронов 0,9

на 40 патронов 0,2

Калибр, мм 7,62

Длина пулемёта, мм 1040

Длина ствола, мм 590

Длина нарезной части ствола, мм 544

Число нарезов 4

Длина хода нарезов, мм 240

Толщина мушки, мм 2

Длина прицельной линии, мм 555

Масса патрона, г 16,2

Масса пули (обыкновенной со стальным сердечником), г 7,9

Масса порохового заряда, г 1,6


Приложение 6


БАЛЛИСТИЧЕСКИЕ И КОНСТРУКТИВНЫЕ ДАННЫЕ 9-мм ПИСТОЛЕТА МАКАРОВА (ПМ)


Масса пистолета с магазином без патронов, г 730

Масса пистолета с магазином, снаряженным восемью патронами, г 810

Длина пистолета, мм 161

Высота пистолета, мм 126,75

Длина ствола, мм 93

Калибр ствола, мм 9

Число нарезов 4

Емкость магазина, патронов 8

Масса патрона, г 10

Масса пули, г 6,1

Длина патрона, мм 25

Боевая скорострельность, выстрелов в минуту 30

Начальная скорость полета пули, м/с 315


Приложение 7

Баллистические и конструктивные данные Ручного противотанкового гранатомета РПГ-7

Наиболее действительный огонь на дальности прямого выстрела (высота цели - >2м), м 330

Прицельная дальность, м 500

Боевая скорострельность, выстр./мин 4-6

Калибр ствола, мм 40

Вес гранатомета с оптическим прицелом, кг 6,3

Вес гранаты с зарядом, кг 2,2

Скорость выброса гранаты, м/сек 120


Приложение 8


Характеристика боеприпасов

к стрелковому оружию


7,62-мм и 5,45-мм боевые патроны

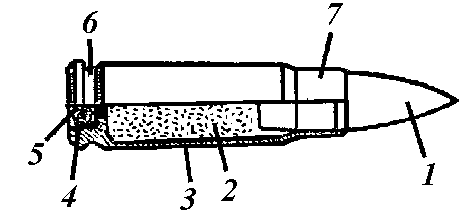

Боевой патрон (рис.1) состоит из пули, гильзы, порохового заряда и капсюля.



Рис.1 Боевой патрон

1 - пуля; 2 - пороховой заряд; 3 - гильза; 4 - ударный состав;

5 - капсюль; 6 - проточка; 7 - дульце


7,62-мм и 5,45-мм боевые патроны выпускаются с обыкновенными пулями и с пулями специального назначения: трассирующими и бронебойно-зажигательными. Головные части специальных пуль имеют отличительную окраску. Пробивное действие 7,62-мм пуль патронов образца 1943 г. представлено в табл.1.

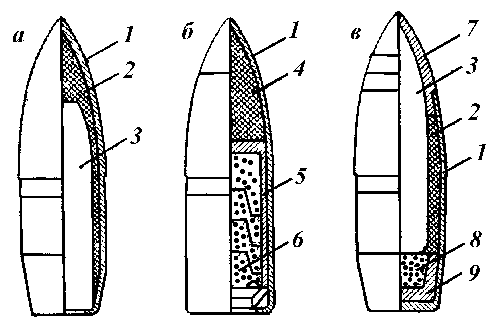

Обыкновенная пуля (рис.2,а) предназначена для поражения живой силы противника, расположенной открыто и за масками, пробиваемыми пулей.

Обыкновенная пуля состоит из стальной, покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.



Рис.2 Пули

а - обыкновенная со стальным сердечником; б - трассирующая;

в - бронебойно-зажигательная;

1 - оболочка; 2 - свинцовая рубашка; 3 - стальной сердечник;

4 - сердечник (свинцовый); 5 - стаканчик; 6 - трассирующий состав;

7 - наконечник; 8 - зажигательный состав; 9 - поддон (свинцовый)


Трассирующая пуля (рис.2,6) предназначена для поражения живой силы противника. Кроме того, при полете в воздухе она на дальностях стрельбы до 800 м оставляет светящийся след, что позволяет производить корректирование огня и целеуказание.

В оболочке трассирующей пули в головной части помещен сердечник, а в донной - стаканчик с запрессованным трассирующим составом. Во время выстрела пламя от порогового заряда зажигает трассирующий состав, который; при полете пули дает яркий светящийся след, хорошо видимый днем и ночью. Головная часть пули окрашена в зеленый цвет.

Бронебойно-зажигательная пуля (рис.2,в) предназначена для зажигания горючих жидкостей и поражения живой силы противника, находящейся за легкими броневыми прикрытиями, на дальностях до 300 м.

Бронебойно-зажигательная пуля состоит из оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой, свинцового поддона и зажигательного состава. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником пули, воспламеняет горючее. Головная часть бронебойно-зажигательной пули окрашена в черный цвет с красным пояском.

Таблица 1

Пробивное действие 7,62-мм пуль

№ п/п	Наименование преграды (защитных средств)	Тип пули	Дальность стрельбы, м	Процент сквозных пробоин (глубина пробития)
1	Броня толщиной 7 мм (угол встречи 90°)	Бронебойно-зажигательная	300 200	50% 90%
2	Каска (стальной шлем)	Со стальным сердечником	900	80-90%
		Бронебойно-зажигательная	свыше 1100	80-90%
3	Бронежилет	Со стальным сердечником	600	80-90%
		Бронебойно-зажигательная	1000	80-90%
4	Бруствер из плотно утрамбованного снега	Все типы пуль	500	70-80 см
5	Земляная преграда из свободно насыпанного супесчаного грунта	То же	500	25-30 см
6	Сухие сосновые брусья 20Х20 см, скрепленные в штабелях	Со стальным сердечником и бронебойно-зажигательная	500 150	25 см 30-40 см
7	Кирпичная кладка	То же	100	12-15 см

Гильза служит для соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у дна гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеются гнездо для капсюля, наковальня и два затравочных отверстия.

Пороховой заряд служит для сообщения пуле поступательного движения; он состоит из пироксилинового пороха.

Капсюль служит для воспламенения порохового заряда, он состоит из латунного колпачка, впрессованного в него ударного состава и фольгового кружка, прикрывающего ударный состав.


9-мм пистолетный патрон


9-мм пистолетный патрон (рис.3) состоит из гильзы, капсюля, порохового заряда, пули.



Рис.3 Общий вид 9-мм пистолетного патрона и его устройство

1 - биметаллическая (плакированная) оболочка; 2 - стальной сердечник;

3 - свинцовая рубашка; 4 - капсюль; 5 - гильза; 6 - пороховой заряд; 7 - пуля


Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.

В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.

Заряд состоит из бездымного пироксилинового пороха.

Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.

Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.

Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.


Осмотр боевых патронов


Осмотр боевых патронов производится в целях обнаружения неисправностей, которые могут привести к задержкам при стрельбе из пистолета.

Патроны осматриваются перед стрельбой, при заступлении в наряд и по особому распоряжению.

При осмотре патронов необходимо проверить:

• нет ли на гильзах ржавчины и зеленого налета, особенно на капсюле, помятостей, царапин, препятствующих вхождению патрона в патронник; не вытаскивается ли пуля из гильзы рукой и не выступает ли капсюль выше поверхности дна гильзы; патроны с указанными дефектами должны быть отобраны и сданы;

• нет ли среди боевых патронов учебных.


Если патроны запылились или загрязнились, покрылись небольшим зеленым налетом или ржавчиной, их необходимо обтереть сухой чистой ветошью.

Патроны на стрельбище должны храниться в сухом месте и по возможности закрытыми от солнечных лучей,

Обращаться с патронами надо бережно, оберегать их от повреждений, влаги и грязи.

Смазывать патроны запрещается.

Утеря патронов не допускается.


литература

1. Основы стрельбы из стрелкового оружия. Наставление по стрелковому делу. М.:, Воениздат, 1970

2. Ручные гранаты. Наставление по стрелковому делу. М.:, Воениздат, 1969

3. Наставления по стрелковому делу. М.:, Воениздат, 1987


Оглавление


Введение

Глава 1 Баллистика 3

1.1 Сведения из внутренней баллистики 3

Выстрел и его периоды 3

Начальная скорость пули 6

Отдача оружия и угол вылета 7

Особенности выстрела из ручных (станковых) противотанковых гранатометов 8

1.2 Сведения из внешней баллистики 10

Траектория и её элементы 10

Форма траектории и её практическое значение 17

Глава 2 5,45-мм автомат и ручной пулемёт Калашникова 19

2.1 Назначение и боевые свойства автомата 19

2.2 Назначение и боевые свойства ручного пулемёта 20

2.3 Понятие об устройстве и работе автомата 21

2.4 Назначение, устройство частей и механизмов автомата 22

2.5 Разборка и сборка автомата 28

Порядок неполной разборки автомата 28

Порядок сборки автомата после неполной разборки 31

2.6 Задержки при стрельбе из автомата и способы их устранения 32

2.7 Уход за автоматом (пулемётом), его хранение и сбережение 34

Хранение и сбережение автоматов, пулемётов и патронов 34

2.8 Осмотр автомата (пулемёта) и подготовка его к стрельбе 35

2.9 Проверка боя автомата (пулемёта) и приведение его к нормальному бою 36

Проверка боя 37

Приведение к нормальному бою 39

Глава 3 9-мм Пистолет Макарова 40

3.1 Назначение и боевые свойства пистолета 40

3.2 Общее устройство и работа частей пистолета 40

3.3 Разборка и сборка пистолета 42

Неполная разборка пистолета 42

Сборка пистолета после неполной разборки 44

3.4 Назначение, устройство частей и механизмов пистолета 45

3.5 Задержки при стрельбе из пистолета и способы их устранения 49

3.6 Осмотр, подготовка к стрельбе пистолета и патронов, уход за ними и их сбережение 51

Подготовка пистолета к стрельбе 52

Хранение пистолета и патронов 52

3.7 Проверка боя пистолета и приведение его к нормальному бою 53

3.8 Приёмы стрельбы из пистолета 54

Изготовка к стрельбе 55

Производство выстрела 57

Глава 4 Ручные гранаты 59

4.1 Устройство гранат, обращение с ними, уход и сбережение 59

4.2 Назначение, боевые свойства и устройство ручной осколочной гранаты РГД-5 60

Назначение и боевые свойства гранаты 60

Устройство гранаты 60

4.3 Назначение, боевые свойства и устройство ручной осколочной гранаты Ф-1 62

Назначение и боевые свойства гранаты 62

Устройство гранаты 62

4.4 Работа частей и механизмов гранат РГД-5 и Ф-1 63

4.5 Приёмы и правила метания ручных гранат 63

Глава 5 Ручной противотанковый гранатомёт РПГ-7 65

5.1 Назначение и устройство основных частей и механизмов РПГ-7 65

5.2 Принцип действия гранатомёта РПГ-7 66

Глава 6 Методика проведения занятий по огневой подготовке 67

6.1 Формы и методы проведения занятий 67

6.2 Порядок проведения занятий 69

6.3 Меры безопасности при проведении стрельб 71

6.4 Учёт и отчётность при проведении стрельб 72

Приложение 1 Сведения о взрывчатых веществах 73

Взрыв и его характеристика 73

Деление взрывчатых веществ по характеру их действия и практическому применению 74

Приложение 2 Понятие о калибре

Приложение 3 Мера измерения углов - тысячная 77

Приложение 4 Баллистические и конструктивные данные 5,45-мм модернизированного автомата Калашникова (АКМ и АКМС) 79

Приложение 5 Баллистические и конструктивные данные 5,45-мм пулемёта Калашникова (РПК) 80

Приложение 6 Баллистические и конструктивные данные 9-мм пистолета Макарова (ПМ) 81

Приложение 7 Баллистические и конструктивные данные ручного противотанкового гранатомёта РПГ-7 81

Приложение 8 Характеристика боеприпасов к стрелковому оружию 82

5,45-мм боевые патроны 82

9-мм пистолетный патрон 84

Осмотр боевых патронов 85

Литература 86

Оглавление 87


Для заметок


Для заметок


Для заметок
