9-мм Пистолет макарова
3.1 Назначение и боевые свойства пистолета
9-мм пистолет Макарова (рис.3.1) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

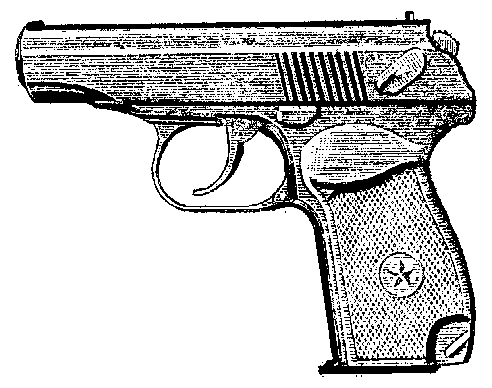

Рис.3.1 Общий вид 9-мм пистолета Макарова
Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м.
Огонь из пистолета ведется одиночными выстрелами. Боевая скорострельность пистолета 30 выстрелов в минуту. Масса пистолета со снаряженным магазином 810 г.
Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Начальная скорость полета пули 315 м/с.
Подача патронов в патронник при стрельбе производится из магазина емкостью на 8 патронов.
3.2 Общее устройство и работа частей пистолета
Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.
Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительной взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.
После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение, рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку, автоматически курок встанет на предохранительный взвод.

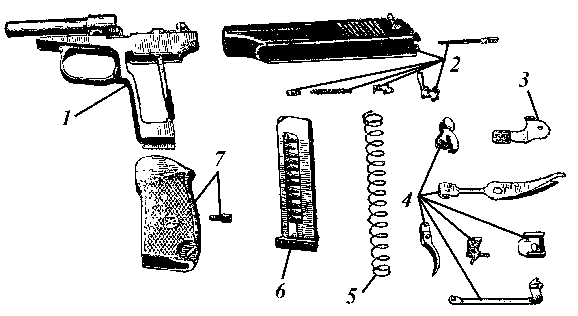

Рис.3.2 Основные части и механизмы пистолета
1 - рамка со стволом и спусковой скобой; 2 - затвор с ударником, выбрасывателем и предохранителем; 3 - затворная задержка; 4 - части ударно-спускового механизма; 5 - возвратная пружина; 6 - магазин;
7 - рукоятка с винтом
Пистолет состоит из следующих основных частей и механизмов (рис.3.2):
- рамки со стволом и спусковой скобой;
- затвора с ударником, выбрасывателем и предохранителем;
- возвратной пружины;
- ударно-спускового механизма;
- рукоятки с винтом;
- затворной задержки;
- магазина.
К каждому пистолету придается принадлежность: запасной магазин, протирка, кобура, пистолетный ремешок.
Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.
Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.
Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.
По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.
3.3 Разборка и сборка пистолета
Разборка пистолета может быть неполная и полная. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная - для чистки при сильном загрязнении пистолета, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.
Частая полная разборка пистолета не допускается, так как она ускоряет изнашивание частей и механизмов.
При разборке и сборке пистолета необходимо соблюдать следующие правила:
- разборку и сборку производить на столе или скамейке, а в поле - на чистой подстилке;
- части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;
- при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.
Неполная разборка пистолета
Неполную разборку пистолета производить в следующем порядке.
1. Извлечь магазин из основания рукоятки.

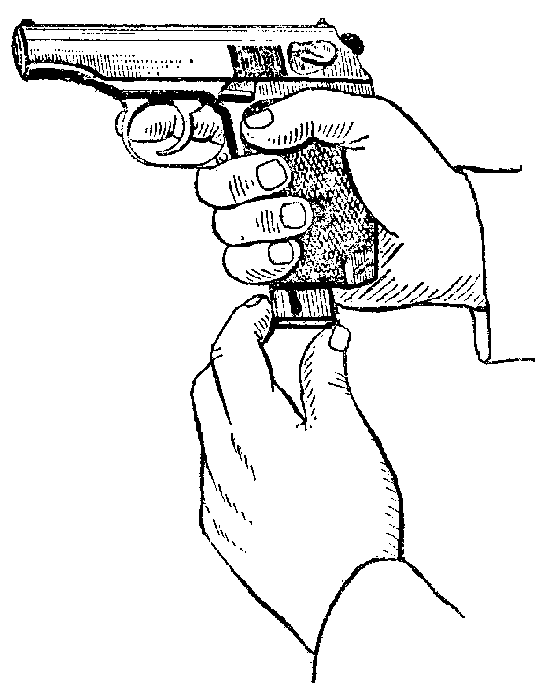

Рис.3.3 Извлечение магазина из основания рукоятки
Удерживая пистолет за рукоятку правой рукой (рис.3.3), большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.
Проверить, нет ли патрона в патроннике, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение; поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.
2. Отделить затвор от рамки.
Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз (рис.3.4) и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданом положении указательным пальцем правой руки.

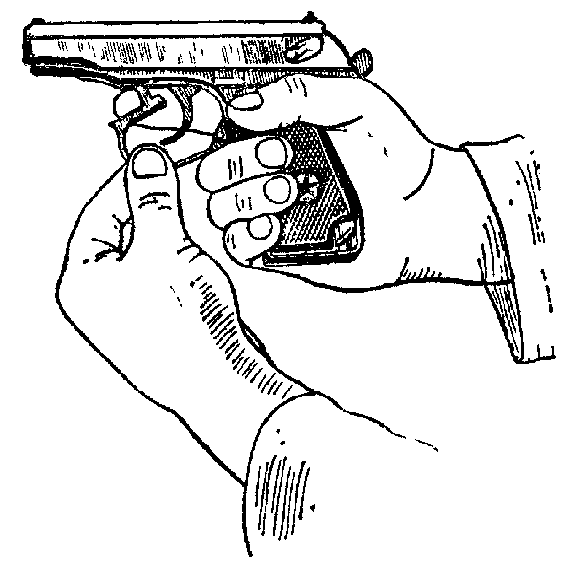

Рис.3.4 Оттягивание спусковой скобы

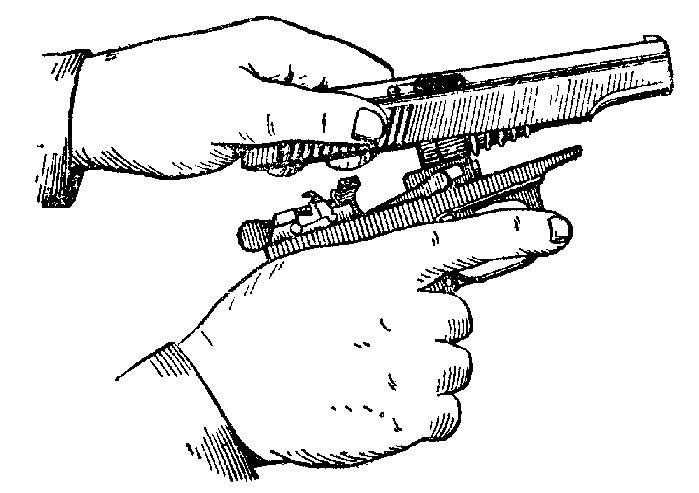

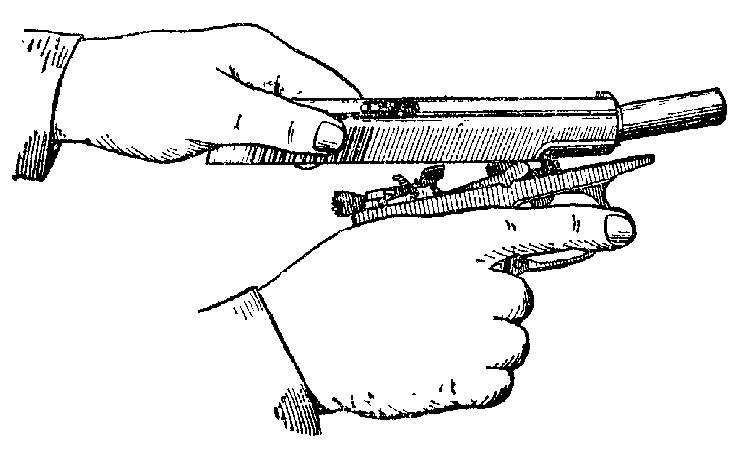

Рис.3.5 Отделение затвора от рамки
Левой рукой отвести затвор в крайнее заднее положение и, приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки (рис.3.5) и поставить спусковую скобу на свое место.
3. Снять со ствола возвратную пружину.
Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.
Сборка пистолета после неполной разборки
Сборку пистолета после неполной разборки производить в обратном порядке.
1. Надеть на ствол возвратную пружину.
Взяв рамку за рукоятку в правую руку, левой рукой надеть возвратную пружину на ствол обязательно тем концом, в котором крайний виток имеет меньший диаметр по сравнению с другими витками.
2. Присоединить затвор к рамке.
Удерживая рамку за рукоятку в правой руке, а затвор в левой, ввести свободный конец возвратной пружины в канал затвора (рис.3.6) и отвести затвор в крайнее заднее положение так, чтобы дульная часть ствола прошла через канал затвора и выступила наружу (рис.3.7).
Рис.3.6 Введение свободного конца возвратной пружины в канал затвора
Рис.3.7 Присоединение затвора к рамке
Опустить задний конец затвора на рамку так, чтобы продольные выступы затвора поместились в пазах рамки, и, прижимая затвор к рамке, отпустить его. Затвор под действием возвратной пружины энергично возвращается в переднее положение. Включить предохранитель (поднять флажок вверх).
Примечание. Для присоединения затвора к рамке не обязательно оттягивать вниз и перекашивать спусковую скобу. При этом, отводя затвор в крайнее заднее положение, необходимо приподнять его задний конец вверх до отказа так, чтобы не произошло утыканий нижней передней стенки затвора в гребень спусковой скобы, ограничивающий движение затвора назад.
3. Вставить магазин в основание рукоятки.
Удерживая пистолет в правой руке, большим и указательным пальцами левой руки вставить магазин в основание рукоятки через нижнее окно основания рукоятки (рис.3.8).

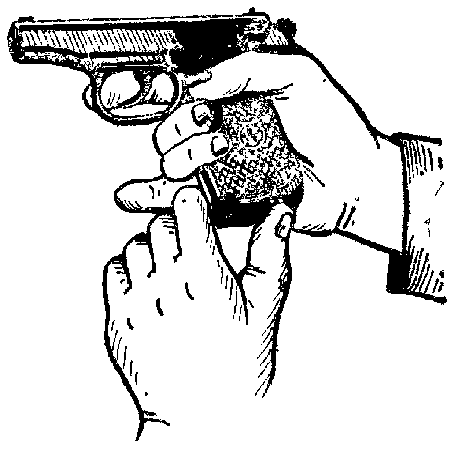

Рис.3.8 Вставление магазина в основание рукоятки
Нажать на крышку магазина большим пальцем так, чтобы защелка (нижний конец боевой пружины) заскочила за выступ на стенке магазина; при этом должен произойти щелчок. Удары по магазину ладонью не допускаются.
4. Проверить правильность сборки пистолета после неполной разборки.
Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок должен стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.
3.4 НАЗНАЧЕНИЕ И УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ ПИСТОЛЕТА
Рамка со стволом и спусковой скобой (рис.3.9). Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канал ствола гладкий и большего диаметра; он служит для помещения патрона и называется патронником. Патронник имеет уступ.
На казенной части ствола имеются прилив для крепления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеется скос для направления патрона из магазина в патронник.

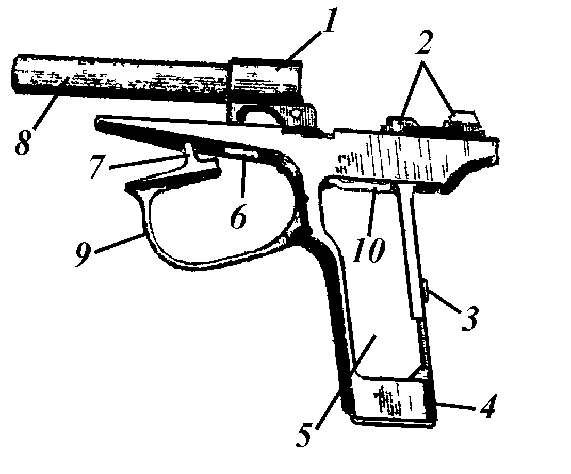

Рис.3.9 Рамка со стволом и спусковой скобой
1 - стойка для крепления ствола; 2 - цапфенные гнезда для цапф курка и шептала; 3 - прилив с резьбовым отверстием для крепления рукоятки с помощью винта и боевой пружины с помощью задвижки; 4 - основание рукоятки;
5 - боковые окна; 6 - окно для размещения спускового крючка и гребня спусковой скобы; 7 - гребень для ограничения движения затвора назад;
8 - ствол; 9 - спусковая скоба; 10 - окно для выхода верхней части магазина
Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина. Ствол соединяется с рамкой прессовой посадкой и закрепляется штифтом.
Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое. В некоторых пистолетах для облегчения массы в рамке просверлены отверстия.
Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина.
Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия на него.
Затвор (рис.3.10) служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.
Снаружи затвор имеет:
- мушку для прицеливания;
- поперечный паз для целика;
- насечку между мушкой и целиком для исключения отсвечивания поверхности затвора при прицеливании;
- на правой стороне - окно для выбрасывания гильзы (патрона);
- с левой стороны - гнездо для предохранителя и две выемки для фиксатора предохранителя; верхнюю - для положения флажка «предохранение» и нижнюю - для положения флажка «огонь»; рядом с верхней выемкой - красный кружок, который открывается при постановке флажка в положение «огонь» и закрывается флажком при включении предохранителя.

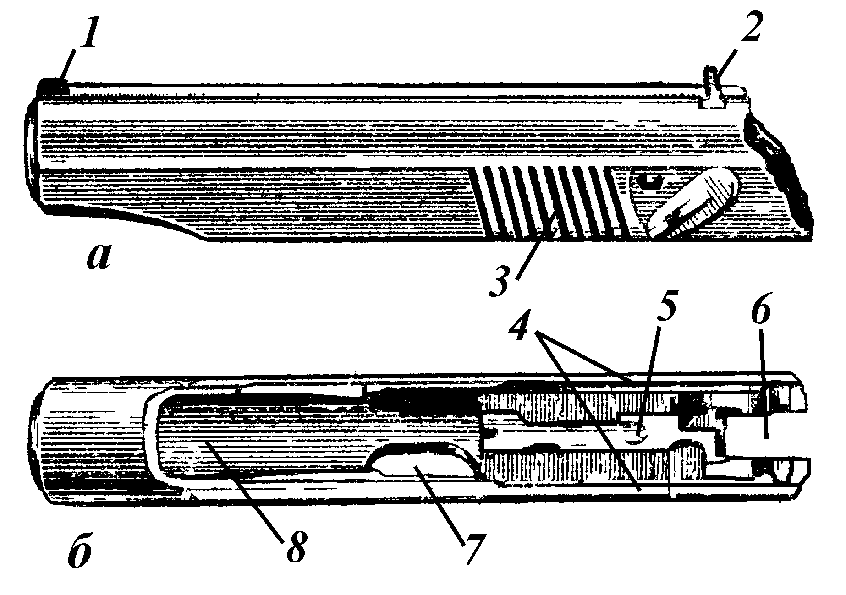

Рис.3.10 Затвор
а - левая сторона, б - вид снизу;
1 - мушка; 2 - целик; 3 - насечка; 4 - продольные выступы для направления движения затвора по рамке; 5 - гребень; 6 - паз для курка;
7 - окно для выбрасывания гильзы (патрона); 8 - канал для помещения ствола с возвратное пружиной
Ударник (рис.3.11) служит для разбития капсюля.

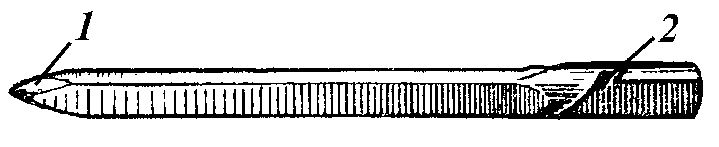

Рис.3.11 Ударник
1 - боёк; 2 - срез для предохранителя
Ударник изготавливается трехгранным в целях уменьшения его массы и уменьшения трущихся поверхностей.
Выбрасыватель служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем.
Предохранитель служит для обеспечения безопасности обращения с пистолетом. Предохранитель вставляется в гнездо затвора. Целик вместе с мушкой служит для прицеливания. Своим основанием он вставляется в поперечный паз затвора.
Возвратная пружина (рис.3.12) служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, помещается вместе с ним в канале затвора.

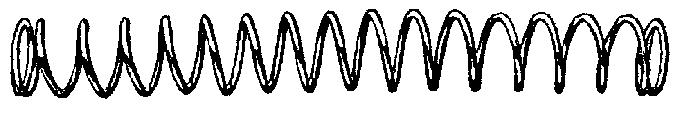

Рис.3.12 Возвратная пружина
Ударно-спусковой механизм состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвижки боевой пружины.
Рис.3.13 Курок
Курок (рис.3.13) служит для нанесения удара по ударнику.
Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.
Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги.
Рукоятка с винтом (рис.3.14) прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Рукоятка изготовлена из пластмассы. Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки.

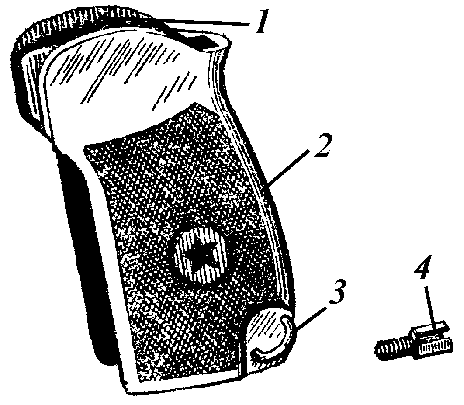

Рис.3.14 Рукоятка с винтом
1 - пазы; 2 - отверстие; 3 - антабка; 4 - винт
Затворная задержка удерживает затвор в заднем положении после израсходования всех патронов из магазина. Затворная задержка передней частью вставляется в вырез в левой стенке рамки.
Магазин (рис.3.15) служит для помещения восьми патронов.
Рис.3.15 Магазин
1 – подаватель; 2 – корпус; 3 – крышка магазина; 4 – пружина подавателя
Корпус магазина соединяет все части магазина. Магазин вставляется в основание рукоятки через нижнее окно.
Подаватель служит для подачи патронов. Пружина подавателя служит для подачи вверх подавателя с патронами при стрельбе.
Принадлежность к пистолету.
В принадлежность к пистолету входят (рис.3.16):
- кобура,
- протирка,
- запасный магазин,
- пистолетный ремешок.
Кобура служит для ношения и хранения пистолета, запасного магазина и протирки.
Протирка используется для разборки, сборки, чистки и смазки пистолета.

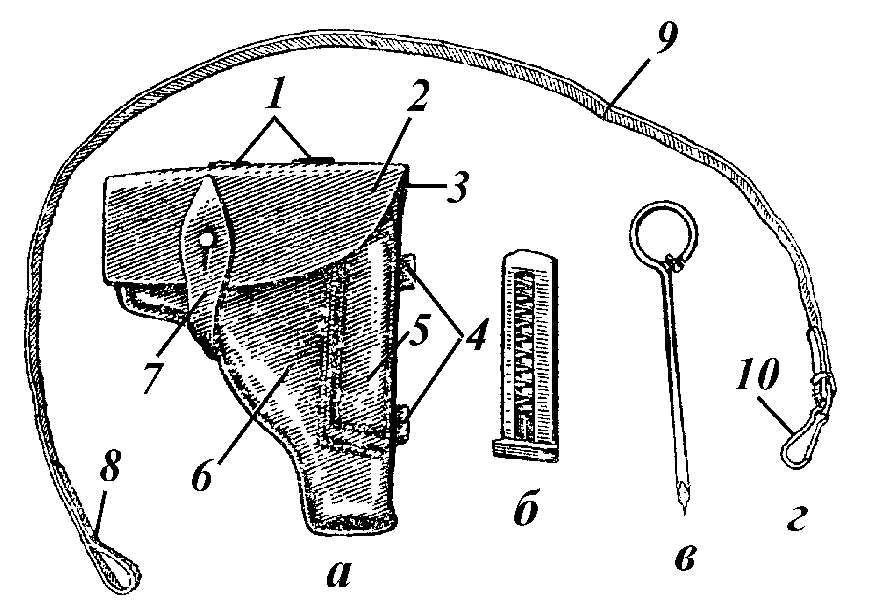

Рис.3.16 Принадлежность к пистолету
а - кобура; б - запасный магазин; в - протирка; г - пистолетный ремешок;
1 - носильные петли; 2 - крышка; 3 - внутренний вспомогательный ремешок;
4 - петли для протирки; 5 - карман; 6 - корпус; 7 - застежка;
8 - петля; 9 - ремень; 10 - карабинчик
Пистолетный ремешок обеспечивает крепление пистолета к поясному (брючному) ремню.
3.5 Задержки при стрельбе из пистолета и способы их устранения
Пистолет при правильном обращении с ним, внимательном уходе и сбережении является надежным и безотказным оружием. Однако при длительной работе вследствие износа частей и механизмов, а чаще при неосторожном обращении и невнимательном уходе могут возникнуть задержки при стрельбе.
Для предупреждения задержек при стрельбе из пистолета и обеспечения безотказности его работы необходимо:
- правильно подготавливать пистолет к стрельбе;
- своевременно и с соблюдением всех правил осматривать, чистить и смазывать пистолет; особенно тщательно следить за чистотой и смазкой трущихся частей пистолета;
- своевременно производить ремонт пистолета;
- перед стрельбой осматривать патроны; неисправные, ржавые и грязные патроны для стрельбы не применять;
- во время стрельбы и при передвижениях оберегать пистолет от загрязнения и ударов;
- если пистолет перед стрельбой находился продолжительное время на сильном морозе, то перед заряжанием его несколько раз энергично отвести затвор рукой и отпустить его, причем после каждого отведения и отпускания затвора производить спуск курка нажимом на хвост спускового крючка.
Если при стрельбе произойдет задержка, то ее нужно устранить перезаряжанием пистолета. Если задержка не устраняется, то необходимо выяснить её причину и устранить, как указано в табл.3.1.
Таблица 3.1
Задержки при стрельбе из пистолета, их причины и способы устранения
| Задержки | Причины задержек | Способы устранения |
| Осечка. Затвор в крайнем переднем положении, курок спущен, но выстрела не произошло | Капсюль патрона неисправен | Перезарядить пистолет и продолжить стрельбу |
| Сгущение смазки (загрязнение канала) ударника | Осмотреть и прочистить пистолет | |
| Не полностью ввинчен винт рукоятки | Ввинтить винт рукоятки до отказа | |
| Мал выход ударника или забоины на бойке | Отправить пистолет в мастерскую | |
| Недокрытие патрона затвором. Затвор остановился, не дойдя до крайнего переднего положения; спуск курка произвести нельзя | Загрязнение патронника, пазов рамки и чашечки затвора | Дослать затвор вперед толчком руки и продолжить стрельбу |
| Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка | Осмотреть и прочистить пистолет | |
| Неподача или непродвижение патрона из магазина в патронник. Затвор находится в переднем положении, но патрона в патроннике нет; затвор остановился в среднем положении вместе с патроном, не дослав его в патронник | Загрязнение магазина и подвижных частей пистолета | Перезарядить пистолет и продолжить стрельбу. Прочистить пистолет и магазин |
| Погнутость верхних краев корпуса магазина | Заменить неисправный магазин |
| Задержки | Причины задержек | Способы устранения |
| Прихват (ущемление) гильзы затвором. Гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казенным срезом ствола | Загрязнение подвижных частей пистолета | Выбросить прихваченную гильзу и продолжить стрельбу |
| Неисправность выбрасывателя, его пружины или отражателя | При неисправности выбрасывателя с пружиной или отражателя отправить пистолет в мастерскую | |
| Автоматическая стрельба | Сгущение смазки или загрязнение частей ударно-спускового механизма | Осмотреть и прочистить пистолет |
| Износ боевого взвода курка или носика шептала | Отправить пистолет в мастерскую | |
| Ослабление или излом пружины шептала | То же | |
| Касание полочки уступа предохранителя зуба шептала | » |
3.6 ОСМОТР, ПОДГОТОВКА К СТРЕЛЬБЕ ПИСТОЛЕТА И ПАТРОНОВ, УХОД ЗА нИМИ И ИХ СБЕРЕЖЕНИЕ
Для выяснения состояния оружия, его исправности и боевой готовности производятся периодические осмотры пистолетов в сроки, установленные Уставом внутренней службы.
Осмотр пистолета производится в собранном или разобранном виде. Степень разборки определяется перед каждым осмотром. Одновременно с осмотром пистолета производится осмотр кобуры, запасного магазина, протирки и пистолетного ремешка.
Каждый военнослужащий, вооруженный пистолетом, должен осматривать пистолет ежедневно, перед выходом на занятия, перед стрельбой и во время чистки. Перед выходом на занятия и непосредственно перед стрельбой пистолет осматривать в собранном виде, а во время чистки - в разобранном и собранном виде.
При ежедневном осмотре пистолета необходимо проверить:
- нет ли на металлических частях налета ржавчины, загрязнения, царапин, забоин и трещин; в каком состоянии находится смазка;
- исправно ли действуют затвор, магазин, ударно-спусковой механизм, предохранитель и затворная задержка;
- исправны ли мушка и целик;
- удерживается ли магазин в основании рукоятки;
- чист ли канал ствола.
Неисправности пистолета должны устраняться немедленно; если они в подразделении не могут быть устранены, пистолет необходимо отправить в ремонтную мастерскую.
Характерные неисправности, являющиеся причиной ненормального боя пистолета, следующие:
- мушка побита или погнута - пули будут отклоняться в сторону, противоположную перемещению вершины мушки;
- целик смещен - пули будут отклоняться в сторону смещения целика;
- забоины на дульном срезе ствола - пули будут отклоняться в сторону, противоположную забоинам;
- растертость канала ствола (особенно в дульной части), сношенность (скругление) полей нарезов, царапины и забоины в канале ствола, шатание целика — все это увеличивает рассеивание пуль.
При осмотре проверить, не погнута ли протирка, нет ли на ней забоин и царапин. Не допускается погнутость выступа протирки.
При осмотре кобуры проверить, нет ли разрывов и нарушения швов, наличие петель, застежки и вспомогательного ремешка. Проверить исправность пистолетного ремешка.
Подготовка пистолета к стрельбе
Подготовка пистолета к стрельбе производится в целях обеспечения безотказной работы пистолета во время стрельбы и сохранения его нормального боя. Для этого необходимо:
- осмотреть пистолет в разобранном виде;
- осмотреть пистолет в собранном виде;
- осмотреть патроны;
- снарядить магазин патронами;
- непосредственно перед стрельбой прочистить и протереть насухо канал ствола.
Хранение пистолета и патронов
Пистолет должен быть всегда в исправном состоянии. Хранение пистолета и принадлежности возлагается на военнослужащего, вооруженного пистолетом, который обязан бережно обращаться с пистолетом и ежедневно осматривать его.
При казарменном и лагерном расположении пистолеты хранятся незаряженными и вынутыми из кобур в шкафах или ящиках с гнездами согласно Уставу внутренней службы. Запасные магазины хранятся в гнездах рядом с пистолетами.
При кратковременном расположении в населенном пункте по квартирам пистолет хранить при себе.
Во время полевых занятий, при переездах по железной дороге и на машинах пистолет необходимо носить в кобуре на ремне, который должен быть прочно пристегнут и правильно подогнан, чтобы кобура не ударялась о твердые предметы.
Для предупреждения раздутия или разрыва ствола при стрельбе запрещается затыкать или закрывать чем-либо канал ствола.
Во всех случаях, не связанных со стрельбой, флажок предохранителя должен быть в положении «предохранение». При постановке предохранителя в положение «огонь» или «предохранение» флажок предохранителя должен быть поставлен в крайнее нижнее или крайнее верхнее положение.
Если при необходимости пистолет будет вложен в сырую кобуру, то при первой же возможности вынуть пистолет из кобуры, обтереть, вычистить, смазать его и просушить кобуру.
Патроны должны храниться в сухом месте и по возможности должны быть прикрыты от солнечных лучей, при обращении с ними не допускать повреждений, оберегать их от ударов, влаги, грязи и т.д.
3.7 ПРОВЕРКА БОЯ ПИСТОЛЕТА И ПРИВЕДЕНИЕ ЕГО К НОРМАЛЬНОМУ БОЮ
Все пистолеты должны быть приведены к нормальному бою.
Проверка боя пистолета производится:
- при поступлении пистолета в часть;
- после ремонта или замены частей пистолета, которые могут повлиять на его бой;
- при обнаружении во время стрельбы ненормальных отклонений пуль.
В боевой обстановке каждый командир обязан использовать все возможности для периодической проверки боя пистолетов.
Проверка боя пистолетов производится офицерами или отличными стрелками в присутствии военнослужащих, за которыми закреплены пистолеты. Старшие начальники до командира части включительно обязаны следить за точным соблюдением правил проверки боя пистолетов и за приведением их к нормальному бою.
Перед проверкой боя пистолеты тщательно осматриваются и обнаруженные неисправности устраняются. При проверке должен присутствовать оружейный техник с необходимым инструментом.
Проверка боя производится в благоприятных условиях: в ясную погоду в безветрие или в закрытом тире, или на защищенном от ветра участке стрельбища.
Проверка боя пистолета производится стрельбой на 25 м патронами одной партии.
Стрельба производится по черному кругу диаметром 25 см, укрепленному на щите высотой 1 м, шириной 0,5 м. Точкой прицеливания служит середина нижнего края черного круга или центр круга. Точка прицеливания должна находиться приблизительно на высоте глаз стреляющего. По отвесной линии над точкой прицеливания отмечается (мелом, цветным карандашом) нормальное положение средней точки попадания, которая должна быть выше точки прицеливания на 12,5 см или совпадать с ней, если точкой прицеливания будет центр круга. Отмеченная точка является контрольной.
Проверка боя пистолета производится из положения «стоя с руки» или «с упора» (дерн, мешок, набитый опилками), положенного на какой-нибудь местный предмет или подставку. При стрельбе с упора кисть руки с пистолетом должна быть на весу и не касаться упора.
Для проверки боя пистолета пристрельщик производит подряд четыре выстрела, тщательно и однообразно прицеливаясь. По окончании стрельбы осматривается щит, и по расположению пробоин определяются кучность боя пистолета и положение средней точки попадания.
Кучность боя пистолета признается нормальной, если все четыре пробоины (в крайнем случае, три, если одна из пробоин резко отклонилась от остальных) вмещаются в круг диаметром 15 см.
Средняя точка попадания определяется также как и при проверке боя автомата (пулемёта) для одиночного огня.
Определив среднюю точку попадания, командир измеряет величину ее отклонения от контрольной точки. Средняя точка попадания не должна отклоняться более чем на 5 см от контрольной точки в любом направлении, Если средняя точка попадания отклонилась от контрольной точки более чем на 5 см, то пистолет передается оружейному технику для соответствующего передвижения или замены целика. Целик заменяется более низким (высоким), если средняя точка попадания оказалась выше (ниже) контрольной точки; целик передвигается влево (вправо), если средняя точка попадания оказалась правее (левее) контрольной точки.
Увеличение (уменьшение) высоты целика или перемещение его вправо (влево) на 1 мм изменяет положение средней точки попадания в соответствующую сторону на 19 см.
Примечание: Мушку пистолета опиливать запрещается.
Приведение пистолета к нормальному бою считается законченным, когда пистолет как в отношении кучности, так и в отношении положения средней точки попадания удовлетворяет требованиям нормального боя. После приведения пистолета к нормальному бою целик с помощью керна закрепляется; старая метка на целике зачищается, а вместо нее набивается новая метка.
Примечание: Зачищать метки на стенке затвора запрещается.
3.8 ПРИЕМЫ СТРЕЛЬБЫ ИЗ ПИСТОЛЕТА
Стрельба из пистолета ведется из положения стоя, с колена, лежа, с руки и с упора или при движении на машине и т.п. Все приемы стрельбы стреляющий выполняет быстро, не прекращая наблюдения за целью.
Стрельба из пистолета складывается из выполнения следующих приемов:
- изготовки к стрельбе (заряжание пистолета, принятие положения для стрельбы);
- производства выстрела (прицеливание, спуск курка);
- прекращения стрельбы (прекращение нажатия на хвост спускового крючка, включение предохранителя, т.е. перевод его в положение «предохранение», разряжание пистолета).
В бою огонь из пистолета ведется самостоятельно. С учебной целью для стрельбы в различных положениях подается команда (примерно «По такой-то цели, лежа (с колена, стоя) - огонь»). По этой команде необходимо:
- принять указанное командой положение;
- выключить предохранитель (опустить флажок вниз)
- прицеливаясь, произвести выстрел самовзводом.
Выстрел по этой команде может быть произведен также с предварительным взведением курка на боевой взвод. В этом случае после постановки курка на боевой взвод необходимо прицелиться и нажать на хвост спускового крючка.
Для выполнения приемов стрельбы, обеспечивающих наибольшую меткость и удобство действий стреляющего, каждый военнослужащий должен в зависимости от своих индивидуальных особенностей выработать наиболее выгодное и устойчивое положение для стрельбы, добиваясь при атом однообразного положения рукоятки в руке и наиболее удобного положения корпуса, рук и ног.
Изготовка к стрельбе
При изготовке к стрельбе по команде «Заряжай» стреляющий должен:
- вынуть пистолет из кобуры; извлечь магазин из основания рукоятки; вложить пистолет в кобуру;
- снарядить магазин патронами, для чего, удерживая магазин в левой руке, правой рукой вкладывать и магазин один за другим патроны, надавливая при этом большим пальцем до тех пор, пока патрон не зайдет за верхние загнутые края боковых стенок корпуса магазина, придвинуть его капсюлем вплотную к задней стенке корпуса магазина;
- вынуть пистолет из кобуры и вставить магазин в основание рукоятки;
- дослать патрон в патронник ствола, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в крайнее заднее положение и отпустить его;
- включить предохранитель (перевести флажок предохранителя большим пальцем правой руки так, чтобы он закрыл красный кружок) и вложить пистолет в кобуру.
Примечание: В боевой обстановке пистолет должен быть заряжен заблаговременно.
Для принятия положения к стрельбе стоя необходимо:
- повернуться вполоборота налево и, не приставляя правой ноги, выставить ее вперед по направлению к цели на ширину плеч (как удобнее по росту), распределив тяжесть тела равномерно на обе ноги;
- отстегнуть крышку и вынуть пистолет из кобуры;
- держать пистолет отвесно дульной частью вверх против правого глаза, сохраняя при этом положение кисти руки на высоте подбородка; левая рука должна быть свободно опущена вдоль тела или заложена за спину;
- удерживая пистолет дульной частью вверх, наложить большой палец правой руки на флажок предохранителя и опустить его вниз (выключить предохранитель); вложить указательный палец в спусковую скобу, не касаясь спускового крючка.
Примечания: 1. При стрельбе с левой руки положение корпуса обратное; правой рукой вынуть пистолет из кобуры и переложить его в левую руку.
2. Если стрельба будет вестись с предварительным взведением курка, а не самовзводом, то после выключения предохранителя необходимо нажатием большим пальцем правой руки на головку курка поставить курок на боевой взвод.
Для принятия положения к стрельбе с колена:
- выставить назад левую ногу так, чтобы носок ступни ее был против каблука правой ноги;
- быстро опуститься на левое колено и присесть на каблук; правую ногу от колена до ступни держать по возможности отвесно, носок ступни - в направлении на цель;
- вынуть, пистолет из кобуры, выключить предохранитель;
- поставить курок на боевой взвод, если стрельба будет вестись с предварительным взведением курка;
- удерживать пистолет, как указано выше.
Для принятия положения к стрельбе лежа:
- сделать полный шаг правой ногой вперед и немного вправо;
- наклоняясь вперед, опуститься на левое колено и поставить левую руку на землю впереди себя, пальцами вправо;
- затем, опираясь последовательно на бедро левой ноги и предплечье левой руки, лечь на левый бок и быстро повернуться на живот, раскинув ноги слегка в стороны носками наружу;
- вынуть пистолет из кобуры, выключить предохранитель и поставить курок на боевой взвод, как указано выше;
- если стрельба будет вестись самовзводом, то после выключения предохранителя вложить указательный палец правой руки в спусковую скобу, не касаясь спускового крючка.
Производство выстрела
Для производства выстрела из всех положений для стрельбы надо:
- выбрать точку прицеливания;
- не прекращая наблюдения за целью, вытянуть правую руку с пистолетом вперед, удерживая пистолет за рукоятку кистью правой руки;
- наложить указательный палец этой руки первым суставом на хвост спускового крючка;
- вытянуть по левой стороне рукоятки большой палец правой руки параллельно направлению ствола;
- вытянутую правую руку держать свободно, без напряжения, кисть держать в плоскости, проходящей через ось канала ствола и локоть руки;
- рукоятку пистолета не сжимать и держать ее по возможности однообразно.
Для прицеливания:
- задержать дыхание на естественном выдохе, зажмурить левый глаз, а правым смотреть через прорезь целика на мушку так, чтобы мушка пришлась посредине прорези, а вершина её наравне с верхними краями целика;
- в таком положении подвести пистолет под точку прицеливания (не сваливая его) и одновременно начать нажим на хвост спускового крючка.
Примечание: Если стреляющему трудно закрыть отдельно левый глаз, разрешается прицеливаться с открытыми обоими глазами.
Для спуска курка необходимо, удерживая дыхание, плавно нажимать первым суставом указательного пальца на хвост спускового крючка, пока курок незаметно для стреляющего, как бы сам собой, не сорвется с боевого взвода, т.е. пока не произойдет выстрел.
При взведенном предварительно курке следует иметь в виду, что спусковой крючок имеет некоторый свободный ход, при котором выстрела не произойдет.
При нажиме на хвост спускового крючка давление пальца производить прямо назад. Стреляющий должен плавно увеличивать давление на хвост спускового крючка в течение того времени, когда вершина ровной мушки совмещается с точкой прицеливания. Когда же мушка отклонится от точки прицеливания, стреляющий должен, не увеличивая, но и не ослабляя давления, выправить наводку и, как только ровная мушка опять совместится с точкой прицеливания, вновь плавно усилить нажим на хвост спускового крючка. При спуске курка не следует смущаться незначительными колебаниями мушки у точки прицеливания; стремление произвести спуск обязательно в момент наилучшего совпадения мушки с точкой прицеливания может повлечь за собой дёргание за спуск, а отсюда неточный выстрел. Если стреляющий, нажимая на хвост спускового крючка, почувствует, что не может больше не дышать, надо, не ослабляя и не усиливая нажима пальца, перевести дыхание и, вновь задержав его, продолжать плавно дожимать хвост спускового крючка.
Для перезаряжания пистолета надо:
- извлечь магазин из основания рукоятки пистолета;
- вставить снаряженный магазин в основание рукоятки;
- если предстоит стрельба, выключить предохранитель (опустить флажок вниз) и, если стрельба будет вестись с предварительным взведением курка, поставить курок на боевой взвод (если перед перезаряжанием были израсходованы все патроны, необходимо отвести затвор назад и отпустить его).
Для разряжания пистолета надо:
- извлечь магазин из основания рукоятки;
- выключить предохранитель (опустить флажок вниз);
- извлечь патрон из патронника, для чего, удерживая пистолет в правой руке за рукоятку, левой рукой отвести затвор назад и отпустить его; поднять с земли (пола) патрон, выброшенный затвором из патронника, и обтереть его ветошью;
- включить предохранитель;
- вложить пистолет в кобуру;
По команде «Оружие - к осмотру» стреляющий обязан:
- левой рукой вынуть магазин из основания-рукоятки пистолета и вложить его под большой палец правой руки впереди предохранителя (рис. 60) так, чтобы подаватель магазина был на 2-3 см -выше затвора;
- после осмотра оружия руководителем стрельбы взять магазин в левую руку;
- большим пальцем правой руки нажать на кнопку затворной задержки и освободить затвор;
- нажав на спусковой крючок, произвести контрольный спуск курка:
- поставить предохранитель в положение «предохранение»;
- вставить магазин в основание рукоятки;
- вложить пистолет в кобуру и застегнуть крышку
Глава 4
Ручные гранаты
4.1 УСТРОЙСТВО ГРАНАТ, ОБРАЩЕНИЕ С НИМИ, УХОД И СБЕРЕЖЕНИЕ
Ручные осколочные гранаты (рис.4.1) предназначены для поражения осколками живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т.п.)

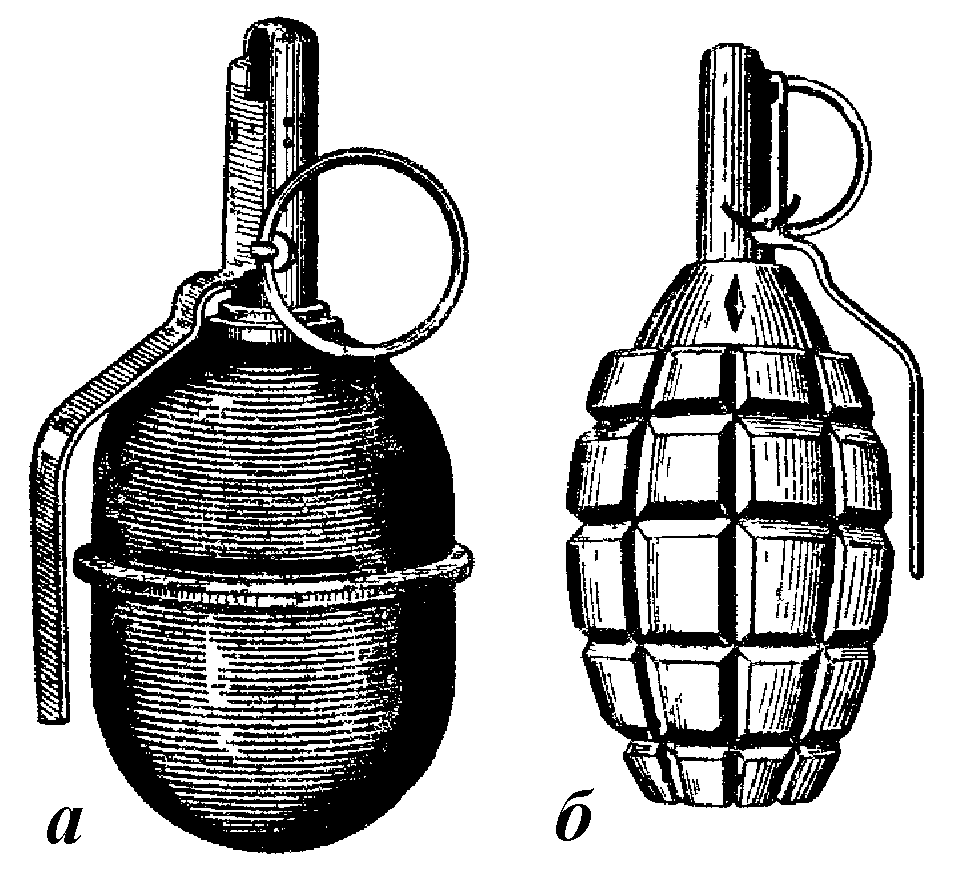

Рис.4.1 Общий вид ручных осколочных гранат:
а - РГД-5; б - Ф-1
Таблица 4.1
Основные боевые характеристики ручных гранат
| Основные данные гранаты | РГД-5 | Ф-1 |
| Тип | Наступательная | Оборонительная |
| Характер боевого действия | Осколочное | |
| Принцип действия механизма | Дистанционное | |
| Время горения запала | 3,2-4,2 сек | |
| Радиус убойного действия осколков | до 25 м | до 200 м |
| Вес заряженной гранаты | 310 г | 600 г |
| Средняя дальность броска | 40-50 м | 35-45 м |
На вооружении российской армии состоят ручная граната РГД-5 и ручная граната Ф-1. Основные боевые характеристики ручных гранат приведены в табл.4.1. В зависимости от дальности разлета осколков гранаты делятся наступательные и оборонительные. Ручная граната РГД-5 относится к наступательным гранатам. Граната Ф-1 - оборонительная.
Ручные осколочные гранаты комплектуются модернизированным унифицированным запалом к ручным гранатам (УЗРГМ).
Капсюль запала воспламеняется в момент броска гранаты, а взрыв ее происходит через 3,2-4,2 сек после броска.
Гранаты РГД-5 и Ф-1 безотказно взрываются при падении в грязь, снег, воду и т.п. При взрыве образуется большое количество осколков, разлетающихся в разные стороны. Осколки гранаты РГД-5 обладают энергией необходимой для поражения живой силы в радиусе до 25 м, а гранаты Ф-1 - до 200 м.
Сравнительно небольшой вес гранат позволяет натренированному человеку метать их на дальности 40-50 м.
4.2 НАЗНАЧЕНИЕ. БОЕВЫЕ СВОЙСТВА И УСТРОЙСТВО РУЧНОЙ ОСКОЛОЧНОЙ ГРАНАТЫ РГД-5
Назначение и боевые свойства гранаты
Ручная осколочная граната РГД-5 - граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетранспортёре (автомобиле). Радиус разлета убойных осколков гранаты около 25 м. Средняя дальность броска гранаты 40-50 м.
Вес снаряженной гранаты 310 г.
Время горения замедлителя запала 3,2-4,2 сек.
Устройство гранаты
Ручная осколочная граната РГД-5 (рис.4.2) состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты. Он состоит из двух частей - верхней и нижней.
Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.
Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.
Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда (рис.4.3). Он состоит из ударного механизма и собственно запала.

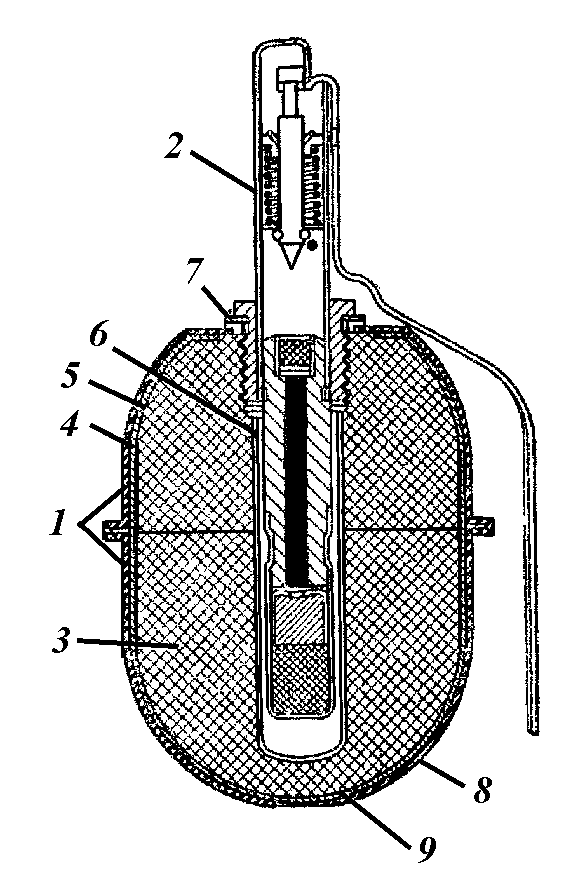

Рис.4.2 Устройство ручной осколочной гранаты РГД-5:
1 - корпус; 2 - запал; 3 - разрывной заряд; 4 - колпак; 5 - вкладыш колпака;
6 - трубка для запала; 7 - манжета; 8 - поддон; 9 - вкладыш поддона

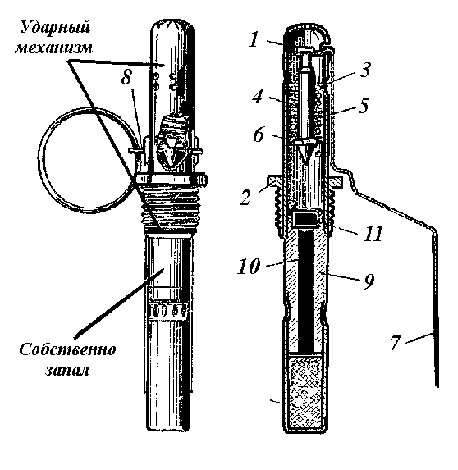

Рис.4.3 Запал гранаты УЗРГМ:
1 - трубка ударного механизма; 2 - соединительная втулка; 3 - направляющая шайба; 4 - боевая пружина; 5 - ударник; 6 - шайба ударника;
7 - спусковой рычаг; 8 - предохранительная чека; 9 - втулка замедлителя;
10 - замедлитель; 11 - капсюль-воспламенитель; 12 - капсюль-детонатор
Спусковой рычаг служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.
Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания.
Собственно запал (рис.4.3) служит для взрыва разрывного заряда гранаты. Он состоит из втулки замедлителя, капсюля-воспламенителя, замедлителя и капсюля-детонатора. Запалы всегда находятся в боевом положении.
Разбирать запалы и проверять работу ударного механизма категорически запрещается.
4.3 НАЗНАЧЕНИЕ, БОЕВЫЕ СВОЙСТВА И УСТРОЙСТВО РУЧНОЙ ГРАНАТЫ Ф-1
Назначение и боевые свойства гранаты
Ручная осколочная граната Ф-1 - граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия. Радиус разлета убойных осколков при взрыве гранаты около 200 м. Средняя дальность броска гранаты 35-45 м. Вес снаряженной гранаты 600 г. Время горения замедлителя запала 3,2-4,2 сек.
Устройство гранаты
Ручная осколочная граната Ф-1 (рис.4.4) состоит из корпуса, разрывного заряда и запала.

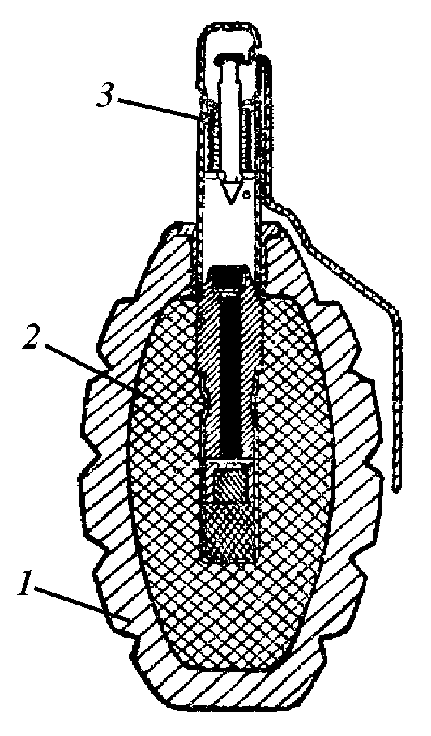

Рис.4.4 Устройство ручной осколочной гранаты Ф-1
1 – корпус; 2 – разрывной заряд; 3 - запал
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие ввернута пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Запал гранаты УЗРГМ (рис.4.3) предназначается для взрыва разрывного заряда гранаты. В гранате Ф-1 используется такой же запал, как и в гранате РГД-5.
4.4 Работа частей и механизмов гранат РГД-5 и Ф-1
Работа частей и механизмов гранат РГД-5 и Ф-1 аналогична.
Перед метанием гранаты. Достать гранату из сумки, вывинтить пробку из трубки, на ее место ввернуть до отказа запал. Части ударного механизма запала находятся в следующем положении:
- ударник взведен и удерживается в верхнем положении вилкой спускового рычага, соединённого с трубкой ударного механизма предохранительной чекой.
- концы предохранительной чеки разведены и прочно удерживают её в запале.
При метании гранаты. Граната для метания берётся в руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдергивается предохранительная чека и граната бросается в цель. После выдергивания чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его, передается капсюлю-детонатору. Капсюль-детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.
4.5 ПРИЕМЫ И ПРАВИЛА МЕТАНИЯ РУЧНЫХ ГРАНАТ
На занятиях и учениях метание гранат производится по команде командира, а в бою - в зависимости от обстановки по команде или самостоятельно.
При метании боевых гранат на занятиях и учениях необходимо соблюдать меры безопасности, исключающие поражение метающего и его соседей. После метания наступательной гранаты на ходу, не останавливаясь, изготовиться к стрельбе и продолжать движение. После броска оборонительной гранаты немедленно укрыться, а после взрыва быстро изготовиться к стрельбе или начать движение.
Метание ручных гранат в бою производится из различных положений: стоя, с колена, лежа, а также и в пешем порядке (только наступательных).
Для метания гранаты нужно выбирать место и положение, которые обеспечивают свободный полет гранаты к цели (на пути отсутствуют препятствия: ветви деревьев, высокая трава, провода и т.д.)
Метать гранату надо энергично, придавая ей наиболее выгодную траекторию полета.
Метание гранаты складывается из выполнения следующих приемов: изготовки для метания (заряжание гранаты и принятие положения) и метания гранаты.
Заряжание гранаты производится по команде «Подготовить гранаты», а в бою, кроме того, и самостоятельно. Для заряжания необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки корпуса и ввинтить запал. Граната готова к броску.
Метание гранаты производится по команде «Гранатой - огонь» или «По траншее, гранатами - огонь», а в бою, кроме того, и самостоятельно.
Для метания гранаты необходимо:
- взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;
- продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала;
- размахнуться и бросить гранату в цель;
- после метания оборонительной гранаты укрыться.
Глава 5
Ручной противотанковый гранатомет РПГ-7
Ручной противотанковый гранатомет РПГ-7 предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящейся в легких укрытиях, а так же в сооружениях городского типа.
Стрельба из гранатомета проводится надкалиберной противотанковой гранатой кумулятивного действия.
Граната обладает бронепробиваемостью, которая дает возможность вести эффективную борьбу со всеми типами современных танков и самоходных артиллерийских установок противника.
5.1 Назначение и устройство частей и механизмов гранатомета РПГ-7
Гранатомет состоит из следующих основных частей и механизмов:
- ствола с механическим (открытым) прицелом.
- ударно-спускового механизма с предохранителем.
- бойкового механизма.
- оптического прицела.
У гранатомета РПГ-7Д, кроме того, имеется механизм блокировки.
Ствол служит для направления полета гранаты и отвода пороховых газов при выстреле. Канал ствола гладкий, открытый с обоих концов. Ствол состоит из трубы и патрубка.
Труба в казенной части имеет расширение, образующее зарядную камеру.
Патрубок имеет в передней части сопло, в задней части раструб.
На стволе закреплены хомутами деревянные накладки, предохраняющие гранатометчика от ожога при стрельбе.
Ударно-спусковой механизм служит для спуска курка с боевого взвода, нанесения удара по бойку и для постановки гранатомета на предохранитель. Он состоит из корпуса, курка, предохранителя, спускового крючка, шептала и стержня с боевой пружиной.
Стержень с боевой пружиной – служит для сообщения курку вращательного движения, необходимого для нанесения удара по бойку.
Бойковый механизм капсюля-воспламенителя гранаты. Он помещается в гнезде основания бойкового механизма и состоит из:
- бойка;
- пружины бойка;
- опорной втулки;
- ниппеля.
Прицельное приспособление служит для наведения гранатомета при стрельбе по целям на различные состояния. Прицельное приспособление гранатомета состоит из оптического прицела ПГО-7 и механического прицела.
Оптический прицел является основным прицелом гранатомета. Увеличение прицела – 2,7 раза. Поле зрения - 130. На сетку прицела нанесены: шкала прицела, шкала боковых поправок, дальномерная шкала.
Дальномерная шкала рассчитана на высоту цели – 2,7 м.
Механический прицел – используется в случае повреждения оптического прицела. Он состоит из прицельной планки с хомутиком, основной и дополнительной мушек, помещаемых в кожухах.
