КАТАЛОГ
СПЕЦТЕХНИКИ
На базе Бульдозеров Т-170 (Б-170)
ОГЛАВЛЕНИЕ
Бульдозеры серии Б-170............................................................................... стр.4
Бульдозерное оборудование........................................................................... стр.6
Рыхлительное оборудование.......................................................................... стр.7
Прицепные устройства ……........................................................................... стр.7
Бульдозеры серии Б10М.............................................................................. стр.8
Сравнительные характеристики Б-170, Б10М.............................................. стр.9
Бульдозеры серии ДЭТ250 / 350 ................................................................. стр.12
Бульдозеры импортные................................................................................ стр.13
Komatsu............................................................................................................. стр.13
Caterpillar.......................................................................................................... стр.13
Liebherr............................................................................................................. стр.13
Автогрейдеры …………................................................................................ стр.14
ДЗ-98 ............................................................................................................... стр.14
ДЗ-122 ……………………………………………………………………….. стр.15
Экскаваторы.................................................................................................. стр.16
ЭО5126............................................................................................................. стр.16
ЭО33211........................................................................................................... стр.16
Погрузчики .................................................................................................... стр.17
В-138……......................................................................................................... стр.17
В-160…............................................................................................................ стр.17
ТО-40…............................................................................................................ стр.17
Сваебойное оборудование............................................................................ стр.18
СП-49Д Сваебойный копер ( www.sp49.b170.ru )....................................... стр.18
Дизельмолоты СП, МСДТ.............................................................................. стр.18
Трубоукладчики............................................................................................. стр.19
ТР12/ТО12 Трубоукладчик троссовый ( www.tr12.b170.ru )..................... стр.19
ТР20/ТО20 Трубоукладчик троссовый ( www.tr20.b170.ru )..................... стр.19
Траншеекопатели (Баровые установки)................................................... стр.20
ЭТР223А, ЭТР224А Траншеекопатель ( www.etr223.b170.ru )................ стр.20
БР-00/БР-01 Баровая машина ( www.br01.b170.ru )................................... стр.20
БГМ12-3 Баровая машина ( www.bgm12.b170.ru ).................................... стр.20
ЭБФ-151 Траншеекопатель ( www.ebf151.b170.ru ).................................. стр.21
АТ Агрегат траншейный ( www.at.b170.ru ).............................................. стр.21
АТМ Агрегат траншейный ( www.atm.b170.ru )....................................... стр.21
ПВГ1 Пропорщик грунта ( www.ppg.b170.ru ).......................................... стр.22
ППГ1 Пропорщик грунта ( www.ppg.b170.ru ).......................................... стр.22
РПГ1 Пропорщик грунта ( www.ppg.b170.ru ).......................................... стр.22
РВГ1 Пропорщик грунта ( www.ppg.b170.ru )........................................... стр.22
Кабелеукладчики........................................................................................... стр.22
КВГ1 Кабелеукладчик ( www.kvg.b170.ru )............................................... стр.22
КВГ2 Кабелеукладчик ( www.kvg.b170.ru )............................................... стр.22
КУ120В Кабелеукладчик ( www.ku120.b170.ru )...................................... стр.23
Краны............................................................................................................... стр.23
КП-25М Кран прицепной ( www.kp25.b170.ru )......................................... стр.23
КП-40МГ /УПТ-40 Кран прицепной ( www.kp40.b170.ru )....................... стр.24
КТП-5.0 Кран подъемный ( www.ktp5.b170.ru )......................................... стр.24
КТП-6.3 Кран подъемный ( www.ktp6.b170.ru )......................................... стр.25
ПМ-6.3 Подъемник монтажный ( www.pm6.b170.ru )............................... стр.25
КСГ-6В Подъемник монтажный ( www.ksg6.b170.ru ).............................. стр.25
УПТ-32 Установка подъемная ( www.upt32.b170.ru )................................ стр.26
УПТ-40 Установка подъемная ( www.upt40.b170.ru )................................ стр.26
УПТ-50 Установка подъемная ( www.upt50.b170.ru )................................ стр.26
ПСТ-25Г Кран прицепной ( www.pst25.b170.ru )........................................ стр.27
ПСТ-32Г Кран прицепной ( www.pst32.b170.ru )........................................ стр.27
ПМ-25 Подъемник монтажный ( www.pm25.b170.ru )............................... стр.27
ПМ-32 Подъемник монтажный ( www.pm32.b170.ru )............................... стр.28
ПТ-403М Подъемник транспортный ( www.pt403.b170.ru )...................... стр.28
СУРС-40 Подъемник ( www.surs40.b170.ru ).............................................. стр.28
СУРС-60 Подъемник ( www.surs60.b170.ru ).............................................. стр.28
Лебедки............................................................................................................ стр.29
ЛТ25, ЛТ16 Лебедка подъемная ………........................................ стр.29
Буровые установки........................................................................................ стр.29
БТС-150М Буровой Станок ( www.bts150.b170.ru )................................... стр.29
УШБ-130Г Установка шнекового бурения ( www.ushb130g.b170.ru )..... стр.29
УШ-2Т4В Установка шнекового бурения ( www.ush2t.b170.ru )............. стр.30
УШ-2Т4М Установка шнекового бурения ( www.ush2t.b170.ru )............ стр.30
БО-9 Буровая машина ( www.sp49.b170.ru )............................................... стр.30
БО-9 (СП-49Д) Универсальная машина ( www.sp49.b170.ru )................. стр.30
УСГ000 Машина буровая ( www.usg.b170.ru )........................................... стр.30
БМП 045 Буровая машина 045 ( www.bmp.b170.ru ).................................. стр.30
Насосные и сварочные установки ............................................................ стр.31
АЭП-52 ФЭБ / ВДМ Агрегат электросварочный ( www.aep52.b170.ru ) стр.31
УН1Т-100/250 Установка насосная ( www.un1t100.b170.ru )................... стр.31
УН1Т-125/160 Установка насосная ( www.un1t125.b170.ru ..................... стр.31
Справочники и техническая документация............................................ стр.32
Инструкции по разборке и сборке тракторов серии Б10, Б-170.................. стр.32
Инструкции по ремонту тракторов серии Б10, Б-170.................................. стр.32
Неисправности и методы их устранения…………....................................... стр.32
Инструкция по эксплуатации Бульдозеров серии Б-170............................. стр.32
Инструкция по эксплуатации Двигателя Д-180…....................................... стр.32
Каталог запасных частей тракторов серии Б10, Б-170................................ стр.32
О компании……………………………………............................................. стр.33

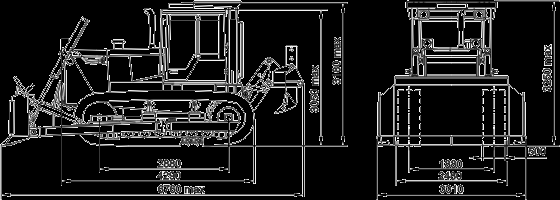

Бульдозер Б-170 Сайт: ссылка скрыта
Бульдозер Б-170 - собирательное обозначение семейства промышленных гусеничных тракторов тягового класса 10 общего и специального назначения, предназначенных для эксплуатации во всех климатических зонах. Бульдозеры Б-170 с этой целью выпускаются во множестве (около 80) различных модификаций и комплектаций.
Двигатель Применяемый на бульдозерах Б-170 двигатель Д180 при увеличенной до 180 л.с. мощности и повышенном до 25% запасе крутящего момента повысил эффективность использования землеройных агрегатов. Три ступени мощности модификаций двигателя также способствуют рациональному применению его. ссылка скрыта (Д-160.11)
Трансмиссия Муфта сцепления постоянно замкнутая, сухого трения, гидросервированная
Коробка передач четырехвальная с шестернями постоянного зацепления, обеспечивает восемь скоростей вперед и четыре - назад. Выпускается в вариантах приспособленных и неприспособленных под установку вала отбора мощности и ходоуменьшителя.
Трансформируется в шестискоростную блокировкой первой передачи нормального и ускоренного диапазонов (для части комплектаций тракторов болотоходной модификации)
Главная передача, бортовые фрикционы, тормоза и бортовые редукторы такие же, как у гидромеханической трансмиссии.
Несущая система Рамная, сварная. Необходимая жесткость обеспечивается пространственной конструкцией корпуса бортовых фрикционов, к которому приварены лонжероны коробчатого сечения, бампером и коробкой балансирной балки, приваренных к лонжеронам. Рама болотоходной модификации имеет удлиненные лонжероны.
Ходовая система Тележечная. Подвеска тележек - полужесткая трехточечная с жесткой балансирной балкой с микроподрессориванием. Применение такой подвески позволяет рационально использовать массу ходового аппарата при работе с бульдозерным оборудованием и более эффективно, по сравнению с традиционной рессорной подвеской, использовать бульдозерный агрегат, особенно на плотных грунтах. На рамах гусеничных тележек из труб прямоугольного профиля установлены опорные и поддерживающие катки, натяжное колесо и механизм сдавания гусеницы.
Кабина Каркасная, установленна на виброизолированной платформе, имеет современный дизайн. Большая площадь остекления, удобное расположение органов управления, подрессоренное, регулируемое по весу и росту оператора, сиденье, отопитель калориферного типа, солнцезащитные шторки и др. обеспечивают повышенную комфортность при работе.На изготовленной в травмобезопасном исполнении панели приборов установлены указатели и сигнализаторы, позволяющие оператору контролировать работу всех основных систем трактора. Защитный каркас кабины (ROPS-FOPS) защищает оператора при опрокидывании и от падающих предметов. По заказу потребителя может быть оснащена кондиционером.
| Заправочные емкости Топливный бак, л 300 Система охлаждения, л 60 Система смазки двигателя, л 32 Коробка передач и задний мост, л гидромеханической трансмиссии 90 механической трансмиссии 50 Бортовой редуктор (каждый), л 12 Гидравлическая система, л 100 | Габаритные размеры Габаритные размеры тракторов Т-170 всех модификаций и комплектаций укладываются в железнодорожный габарит. Базовая модель имеет габариты, мм: Длина, мм 4210 Ширина, мм 2480 Высота, мм 3250 Колея, мм 1880 База, мм 2880 |
| Электрооборудование Номинальное напряжение, В 24 Генератор переменного тока 966.3701 Мощностью 1 кВт, с выпрямителем и электронным регулятором напряжения аккумуляторные батареи 6СТ-182ЭМС, шт. 2 Стартер 251.3708, мощность, кВт 8,2 | Масса Масса серийных моделей тракторов семейства Т-170 находится в диапазоне 14100 - 16760 кг: базовая модель 15990 кг облегченный трактор 13000 кг база под трубоукладчик 17700 кг |
Модельный ряд тракторов серии Т-130, Т-170
| Тракторы | |
| Т-130 | Бортовая группа 130, тележка 5 катков, Д-180, МТ |
| Т-170М1.01 | Бортовая группа 170, тележка 5 катков, Д-180, МТ |
| Т-170М1.03 | Бортовая группа 170, тележка 6 катков, Д-180, МТ |
| Т-170МБ | Бортовая группа 170, тележка 7 катков, Д-180, МТ, Болотоход |
| Бульдозеры | |
| Б-130 | Полусфер. Отвал, тележка 5 катков, Д-180, МТ |
| Б-170М1.01Е | Полусфер. Отвал, тележка 5 катков, Д-180, МТ |
| Б-170М1.03Е | Полусфер. Отвал, тележка 6 катков, Д-180, МТ |
| Б-170МБ.01В4 | Полусфер. Отвал, тележка 7 катков, Д-180, МТ, Болотоход |
| Бульдозеры-Рыхлители | |
| Б-130ЕН | Отвал, рыхлитель, тележка 5 катков, Д-180, МТ |
| Б-170М1.01ЕН | Отвал, рыхлитель, тележка 5 катков, Д-180, МТ |
| Б-170М1.03ЕН | Отвал, рыхлитель, тележка 6 катков, Д-180, МТ |
| Б-170МБ.01В4Н | Отвал, рыхлитель, тележка 7 катков, Д-180, МТ, Болотоход |
Бульдозерное Оборудование ( Отвалы )
 | Полусферический отвал (тип Е) Ширина отвала, мм: 3310 Высота отвала, мм: 1310 Объем призмы волочения, м3: 4,75 Основной угол резания, град: 55° Максимальный перекос: 630мм (10°) Масса оборудования, кг: 2510 Изменение угла резания винтовым раскосом Перекос гидрораскосом |
 | Прямой отвал (тип В) Ширина отвала, мм: 3420 Высота отвала, мм: 1310 Объем призмы волочения, м3: 4,28 Основной угол резания, град: 55° Максимальный перекос: 630 мм (10°) Масса оборудования, кг: 2373 Изменение угла резания винтовым раскосом Перекос отвала гидрораскосом |
 | Прямой поворотный (тип Д, ДЗ) Ширина отвала, мм: 4280 Высота отвала, мм: 1140 Объем призмы волочения, м3: 4,0 Угол поворота отвала в плане: 25° Максимальный перекос: 630 мм (10°) Масса оборудования, кг: тип Д - 2540 тип ДЗ - 2650 |
 | Сферический (угольный) отвал (тип К) Ширина отвала, мм: 4243 Высота отвала, мм: 1510 Объем призмы волочения, м3: 9,7 Масса оборудования, кг: 3045 предназначено для перемещения больших объемов легких и сыпучих масс с малым удельным весом: уголь, снег, торф и пр. |
 | Прямой отвал болотоходный (тип В4) Ширина отвала, мм: 4260 Высота отвала, мм: 1350 Объем призмы волочения, м3: 5,3 Масса оборудования, кг: 2870 предназначено для выполнения землеройных работ на грунтах с пониженной несущей способностью. |
Рыхлительное Оборудование ( Рыхлители )
 | ссылка скрыта заглубление максимальное, мм 650 максимальный подъем зуба, мм 700 масса, кг 1549 Предназначен для рыхления на ограниченных площадках мерзлых, разборно-скальных грунтов IV категории, вскрытия асфальтнобетонных покрытий. |
 | Трехзубый рыхлитель "тип Р" заглубление максимальное, мм 650 максимальный подъем зуба, мм 700 шаг установки зубьев по ширине, мм 900 масса, кг 2240 Предназначен для рыхления на больших площадях плотных, слежавшихся, разборно-скальных грунтов IV категории для дальнейшего производства бульдозерных работ. |
Прицепные устройства
 | Жесткое прицепное устройство (ЖПУ) Общего назначения |
 | Маятниковое прицепное устройство (МПУ) Предназначено для особо тяжелых работ с реализацией полной силы тяги, развиваемой трактором при наличии динамических нагрузок со стороны прицепного орудия, для работы с прицепным оборудованием, требующим смещения точки прицепа от продольной оси. |
Бульдозер Б10М Сайт: ссылка скрыта
Трактор с бульдозерным и рыхлительным оборудованием Б10М предназначен для разработки грунтов I-III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов. Может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40 до минус 50 С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).
Основное исполнение
Дополнительное оборудование и комплектация устанавлиемое по требованию потребителей
- предпусковой подогреватель двигателя ПЖД-30
- турбокомпрессор К-27 (Чехия)
- специальная конфигурация гидросистемы
- "панорамное" остекление кабины
- тонированные стекла, стеклопакеты
- аварийный люк в крыше кабины
- дополнительный масляный отопитель кабины (для тракторов с П-23У и МТ)
- установка кондиционера RIO 3000 (Италия)
- солнцезащитная шторка
- облегченная кабина (открытое рабочее место)
- облегченная кабина с тентом
- устройство защиты оператора от опрокидывания и падающих предметов ROPS-FOPS)
- защитная решетка на заднее стекло кабины
- защита трансмиссии, защита ходовой части
- щитки от схода гусениц усиленные тележки и рама трактора
- гусеница с сухим уплотненным шарниром
Сравнительные характеристики Бульдозеров Б-170 и Б10М
« … Принципиальной разницы в конструкциях практически нет. Установлена балка вместо рессоры, натяжное колесо стало литым, изменилась опора натяжного колеса, опора поддерживающего катка и т.д. »
Как показал опыт эксплуатации тракторов Т10, все нововведения не превзошли ожидаемого результата. В процессе эксплуатации очевидны следующие недостатки новой конструкции:
1. Кабина: Стекла кабины выпадают при работе на склонах, кабина холодная, двери часто заклинивает, электропроводка находящаяся под обшивкой салона труднодоступна, так же как и трубки отопителя салона перемерзающие на морозе. Увеличенное остекление кабины приводит к ослабеванию жесткости ее конструкции, и как следствии происходит выпадение стекол, либо увеличение зазоров в местах уплотнений. (для сравнения: кабина нового и старого образца).
2. Натяжные колеса: целнолитые, на которые, в процессе эксплуатации происходит повышенное налипание грунта, в результате чего происходит повышенный износ гусеницы и натяжного колеса.
3. Опора натяжного колеса: снабжена регулируемыми опорными пластинами прикрученными болтами к опоре снаружи, следовательно при эксплуатации трактора в скальных грунтах происходит попадание камней между толкающим брусом отвала и натяжным колесом приводит к обрыву болтов крепления пластины.
4. Кронштейн поддерживающего катка: имеет малый зазор между нижней частью поддерживающего катка и кожухом механизма натяжения в результате чего попадание грунта летом (льда зимой), между ними, влечет за собой остановку вращения поддерживающего катка. В следствии этого идет износ ролика поддерживающего катка и в результате трения о гусеницу каток выходит из строя, увеличивая износ цепи гусеницы.
5. Балка: установка на трактор балки, вместо рессоры, приводит к тому, что при работе с бульдозерным отвалом увеличение нагрузки и резкие удары влекут за собой разрушение сварных швов балки из за того, что жеская балка не гасит ударные нагрузки. В целом установка балки влияет отридцательно на срок эксплуатации ходовой части трактора и включает в себя повышенный износ ходовой части и трансмиссии ( катков, гусеницы, ведущего и натяжного колеса ). При установке балки потерян комфорт эксплуатации трактора.
