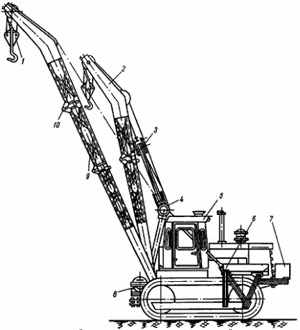

Трубоукладчик ТР-12
 | Эксплуатационная мощность двигателя, кВт (л.с.) при 1400 об/мин 132 (180) Грузоподъемность номинальная (на плече 2,5 м), т 12,5 Грузоподъемность максимальная (на плече 1,22 м), т 27 Момент грузовой устойчивости, т.м 35 Максимальная высота подъема крюка, м 5,4 Глубина опускания крюка при минимальном вылете крюка,м 2,5 Скорость передвижения, км/ч: - вперед 1,75-7,06 - назад 2,49-8,41 Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т), кгс/см. кв. 1,7 Расчетное максимальное тяговое усилие на ведущем колесе, т 23 Эксплуатационная масса, кг 28350 Емкость топливного бака, л 300 |

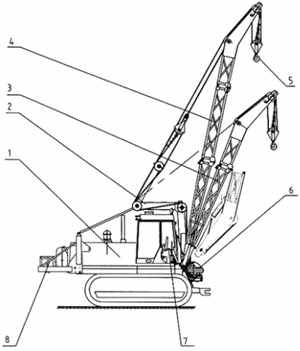

Трубоукладчик ТР-20
 | Эксплуатационная мощность двигателя, кВт (л.с.) при 1400 об/мин 132 (180) Грузоподъемность номинальная (на плече 2,5 м), т 20 Грузоподъемность максимальная (на плече 1.22м), т 41 Момент грузовой устойчивости, т.м 50 Максимальная высота подъема крюка, м 5,3 Глубина опускания крюка при минимальном вылете крюка,м 2,5 Скорость передвижения, км/ч: - вперед 1,75-7,06 - назад 2,49-8,41 Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т), кгс/см. кв. 2,3 Расчетное максимальное тяговое усилие на ведущем колесе, т 22 Эксплуатационная масса, кг 29550 Емкость топливного бака, л 300 |

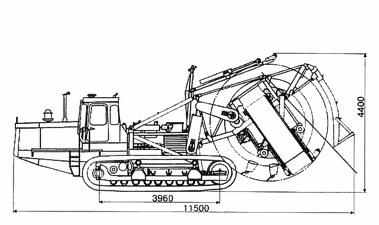

Экскаватор траншейный роторный ЭТР-223 / 224
 | Базовая модель трактора Т-170 Мощность двигателя 125 кВт при 1250 об/мин Давление на грунт 0,07 Мпа Производительность 600-650 кб м Диаметр ротора 3,83 м Кол-во ковшей 15 / 14 Объем ковшей 0,085 / 0,16 Габаритные размеры 11500*3200*440 мм Масса 31т / 33,5т |
Баровая машина БР-01
 | Базовая модель трактора Т-170 Однобаровая / Двухбаровая Категория грунта.......................................I-II Глубина прорезаемой траншеи, мм.........1200 Ширина прорезаемой траншеи, мм..........310 Масса, кг.....................................................19 450 |
Баровая машина БГМ12-3
 | Базовая модель трактора Т-170 Категория грунта.......................................I-II Глубина прорезаемой траншеи, мм.........1200 Ширина прорезаемой траншеи, мм..........310 Масса, кг.....................................................19 450 |
Экскаватор бульдозер фрезерный ЭБФ-151
 | Базовая модель трактора Т-170 Обозначение ЭБФ-151/ЭБФ-151.01/ЭБФ-151.02 Профиль отрываемой траншеи Прямоугольный Глубина траншеи, м 1,3 Ширина траншеи, м 0,25 / 0,25 / 0,35 Производительность в мерзлых грунтах, м3/час 45 |
Агрегат траншейный АТ
 | Базовая модель трактора Т-170 Агрегат Траншейный АТ-00.00.000 -01 280мм * 2000 мм Агрегат Траншейный АТ-00.00.000 -02 140мм * 2000 мм |
Агрегат траншейный АТМ
 | Базовая модель трактора Т-170 Агрегат Траншейный АТМ 410мм * 1800 мм |
Пропорщик вибрационный гидравлический ППГ / ПВГ-1
 | Базовая модель трактора Т-170 Категория разрабатываемого грунта 1-4 Глубина рыхления максимальная, мм 1500 Скорость разработки грунта, км/ч 0,5-1,5 Радиус поворота минимальный, м 16 Глубина преодолеваемого брода, м 1,0 Удельное давление на грунт, МПа 0,034 Снаряженная масса, кг 20500 габаритные размеры в транспортном положении, мм длина 7850 ширина 3202 высота 3154 |
Кабелеукладчики КВГ-1 и КВГ-2
  | Базовая модель трактора Т-170 КВГ-1 / КВГ-2 Категория разрабатываемого грунта 1-4 Глубина прокладывания, мм, до 1500 Диаметр прокладываемого кабеля, мм,до 80 Диаметр прокладываемых труб, мм 32,40,50,63 32,40,50,63 Скорость прокладывания кабеля, км/ч 0,4-2,5 Диаметр, мм / количество размещаемых барабанов, шт 2. 2250 Полная масса барабанов , кг. 4000 Величина смещения рабочего органа, мм 1140 Ширина прокладываемой сигнальной ленты, мм, до 75 Ширина габаритная ( в сборе с навесным оборудованием ), мм 3760 Глубина преодолеваемого брода, м 1,1 Масса ,кг. 23000 |
Использование конструктивных возможностей вибратора снижаем, в зависимости от грунта, необходимую тяговую силу примерно на 50 % , для прокладывания кабеля и труб в сложных условиях местности и прочных грунтах, достаточно мощности базисной машины 140-170 л.с , производительность оправдывает применение на коротких трассах, где высокая экономичность достигается за счет высокой степени использования технических возможностей , возможность одновременного прокладывания пакета до четырех элементов кабеля и пластиковых труб , возможность самопогрузки и саморазгрузки барабанов, возможность самозаглубления и самовыглубления рабочего органа ( при пересечениях и для очистки), возможность работы в стесненных условиях (ввиду небольшой длины комплекса), незначительные удельные нагрузки на почву позволяют использование на мягких грунтах (переувлажненных и заболоченных), возможность транспортировки на традиционных трейлерах.

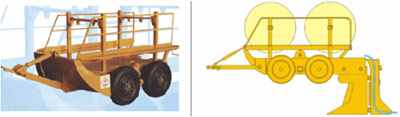

Кабелеукладчик КУ-120 В
 Предназначен для магистральной прокладки:
| Базовая модель трактора Т-170 Тип кабелеукладчика прицепной Категория разрабатываемого грунта 1-4 Глубина прокладывания кабеля и трубы , мм до 1500 Глубина укладки сигнальной ленты, мм до 600 Количество одновременно прокладываемой трубы 1 Количество одновременно прокладываемого кабеля 2 Количество и номера устанавливаемых барабанов 2 до №18 ( 1 до №22) Техническая скорость прокладки кабеля, кмч 2,36 Транспортировка за грузовым автомобилем грузоподъемностью не менее 6 тонн со скоростью до 30 кмч. габаритные размеры , мм длина 6500 ширина 2185 высота 2600 Масса, кг 3500 |

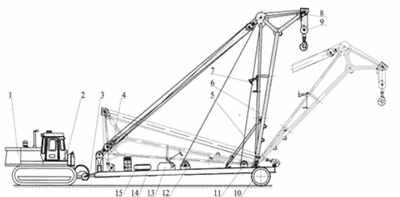

Кран КП-25МГ
 | Тип крана прицепной к трактору Т-170 с наклоняющейся стрелой Грузоподъемность, т 25 Вылет крюка, м -минимальный 2,5 -максимальный 7,0 Скорость подъема крюка, м/мин -максимальная 4,75 Полиспаст крюка сдвоенный кратность одного полиспаста 6 длина каната, м 118 Полиспаст стреловой кратность 6 длина каната, м 85 Исполнительные грузоподъемные механизмы гидролебедки Количество 3 (Грузовых 2 ) Диаметр барабана, мм 260 Канатоемкость, м 53 Навивка каната на барабан трехслойная Скорость передвижения трактора, км/ч 2,37 Транспортные габаритные размеры крана, мм длина 15700 , ширина 4650 , высота 4350 Масса крана, кг 29500 |
Кран КП-40МГ
| | Тип крана прицепной к трактору Т-170 с наклоняющейся стрелой Грузоподъемность, т 40 Вылет крана, м -минимальный 2,5, -максимальный 7,0 Скорость подъема крюка(max), м/мин 4,44 Тип каната: - грузового 23,5-Г-В-Н-1770 (180) - стрелового 15-Г-В-Н-1770 (180) Длина каната, м - грузового 98 , - стрелового 175 Скорость передвижения с грузом, км/ч 2,37 Масса крана, т 38,5 |
Кран УПТ-40
| | Тип крана прицепной к трактору Т-170М1Б.01 Номинальная грузоподъемность на крюке, тн 40 Максимальная рабочая грузоподъемность на крюке, тн 45 Наибольшая высота подъема крюка, м 14 Привод от двигателя трактора Коробка отбора мощности Механическая, с ручным приводом включения. (сертификат соответствия № РОСС RU.МР05.В00116 от 15.02.2002г.) |
Кран КТП-5,0
 | Тип крана прицепной к трактору Т-170М1 Грузоподъемность, т 5,0 Грузоподъемность при передвижении с грузом, т 5,0 Высота подъема крюка, м 6,3 Вылет стрелы, м - наименьший- наибольший 2,56,3 Масса, кг 19400 |
Кран КТП-6,3
 | Тип крана прицепной к трактору Т-170М1 Грузоподъемность, т 6,3 Грузоподъемность при передвижении с грузом, т 6,3 Высота подъема крюка, м 6,3 Вылет стрелы, м - наименьший 2,5 - наибольший 6,3 Масса, кг 21000 |
Кран ПМ-6,3
 | Тип крана прицепной к трактору Т-170М1 Грузоподъемность, т 6,3 Вылет стрелы от оси ведущей звездочки, м - минимальный 2,5 - максимальный 6,0 Длина стрелы, м 6,4 Максимальная высота подъема крюка, м 6,0 Скорость перемещения крюка, м/мин - при подъеме груза 6,3 т 10,7 - при опускании груза 6,3 т 12,3 Лебедка одновальная двухбарабанная Габаритные размеры при минимальном вылете стрелы (длина х ширина х высота), мм 6950х2480х7950 Масса составных частей , кг Трактора 15000 , стрелы в сборе 720 лебедки в сборе 1200 , рама обводная 630 противовес передний 3120 ,Масса общ 21000 |
Кран КСГ-6 / КСГ-5
 | Тип крана прицепной к трактору Т-170М1 Тип крана стреловой, механический, неповоротный, с наклоняемой стрелой Привод лебедки от двигателя трактора через вал отбора мощности Грузоподъемность, т 6,3/ 5,0 Вылет стрелы от оси ведущей звездочки, м - минимальный 2,5/ 3,0 - максимальный 6,0/ 8,0 Длина стрелы, м 6,43/ 9,0 Максимальная высота подъема крюка, м 6,0/8,6 Лебедка одновальная двухбарабанная Габаритные размеры, мм 6950х2650х7950 Масса крана, кг 19900 |
Кран УПТ-50
 | Тип крана прицепной к трактору Т-170М1 Parametr-UPT1-50B Height of Derrick, m-19 Maximum Length of Lifte Pipe, m-12.5 Diameter of Tacle Rope, mm-25 Power of Rotor Drive , kW-88 Loading on the crownblock, kN-500 Overal Dimensions (in transit condition), mm-11000x2782x4084 Mass of Unit, kg-25700 |
Кран УПТ-40
 | Тип крана прицепной к трактору Т-170М1 Номинальная грузоподъемность на крюке, тн 40 Максимальная рабочая грузоподъемность на крюке, тн 45 Наибольшая высота подъема крюка, м 14 Привод от двигателя трактора Коробка отбора мощности Механическая, с ручным приводом включения Демультипликатор Редуктор трехосный, двухступенчатый, с пневмоприводом переключения передач |
